BEDIENUNGSANLEITUNG C3-1800 BEGLEC

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

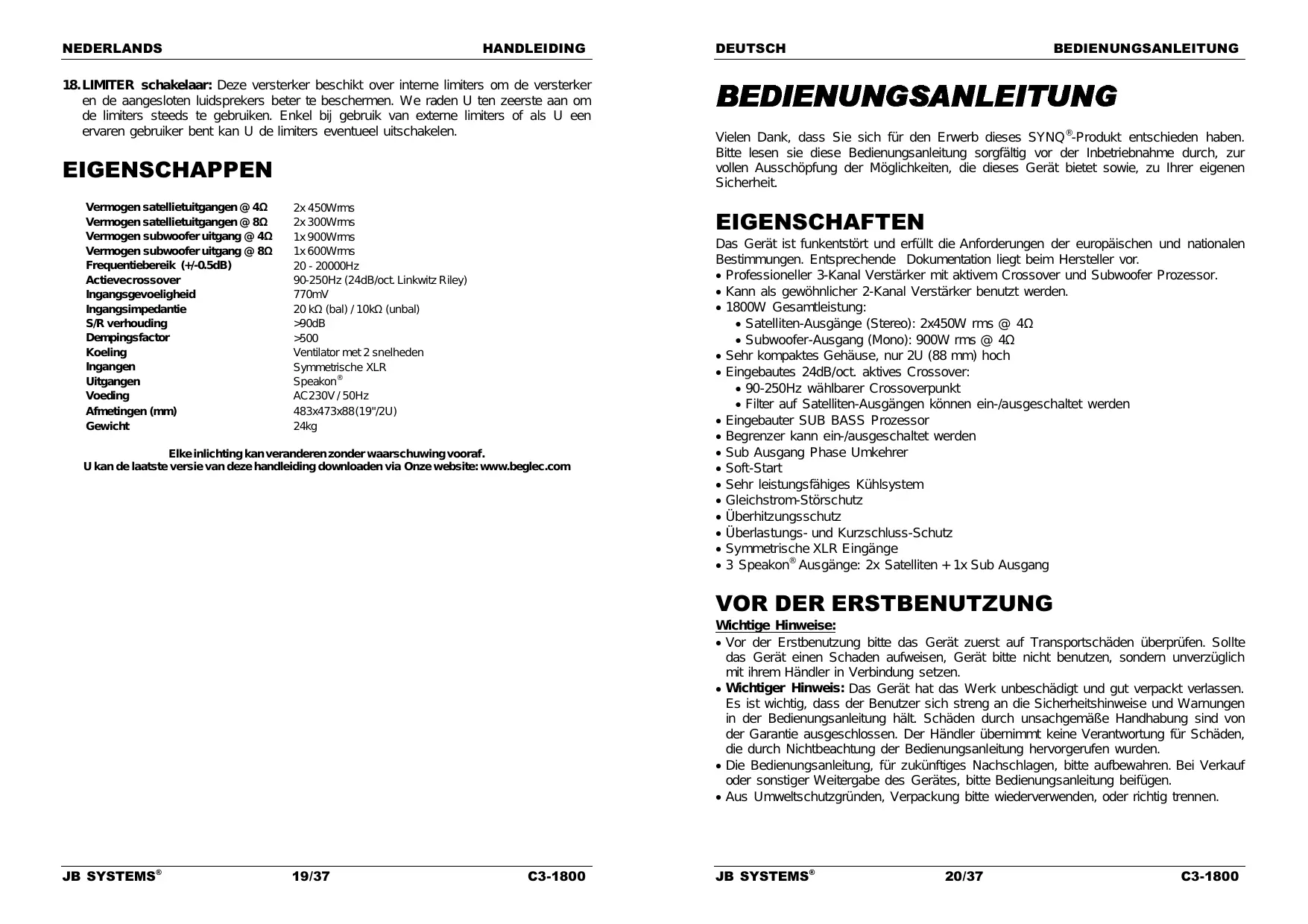

90-250Hz (24dB/oct. Linkwitz Riley) 770mV 20 kΩ (bal) / 10kΩ (unbal) >90dB >500 Ventilator met 2 snelheden Symmetrische XLR Speakon AC230V / 50Hz 483x473x88(19"/2U) 24kg DEUTSCH BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für den Erwerb dieses SYNQ®-Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Elke inlichting kan veranderen zonder waarschuwing vooraf. U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Professioneller 3-Kanal Verstärker mit aktivem Crossover und Subwoofer Prozessor. Kann als gewöhnlicher 2-Kanal Verstärker benutzt werden. 1800W Gesamtleistung: Satelliten-Ausgänge (Stereo): 2x450W rms @ 4Ω Subwoofer-Ausgang (Mono): 900W rms @ 4Ω Sehr kompaktes Gehäuse, nur 2U (88 mm) hoch Eingebautes 24dB/oct. aktives Crossover: 90-250Hz wählbarer Crossoverpunkt Filter auf Satelliten-Ausgängen können ein-/ausgeschaltet werden Eingebauter SUB BASS Prozessor Begrenzer kann ein-/ausgeschaltet werden Sub Ausgang Phase Umkehrer Soft-Start Sehr leistungsfähiges Kühlsystem Gleichstrom-Störschutz Überhitzungsschutz Überlastungs- und Kurzschluss-Schutz Symmetrische XLR Eingänge 3 Speakon® Ausgänge: 2x Satelliten + 1x Sub Ausgang

VOR DER ERSTBENUTZUNG

Wichtige Hinweise: Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. JB SYSTEMS® 19/37 C3-1800 JB SYSTEMS® 20/37 C3-1800 DEUTSCH BEDIENUNGSANLEITUNG Überprüfen Sie den Inhalt: Folgende Teile müssen sich in der Geräteverpackung befinden: Bedienungsanleitung C3-1800 Verstärker SICHERHEITSHINWEISE CAUTION ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer Überlassen Sie Reparaturen dem qualifizierten reparierbaren Teile. Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 45ºC nicht überschreiten. Minimalabstand um das Gerät für ausreichende Kühlung = 3cm. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt. Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen. Gerät nicht mit beschädigtem Netzkabel betreiben. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUSStellung befinded. JB SYSTEMS® 21/37 C3-1800 DEUTSCH BEDIENUNGSANLEITUNG Um die Ordnungsgemäße Sicherheitsbestimmungen einzuhalten, muß dieses Gerät geerdet werden. Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. INSTALLATIONSANLEITUNG: Stellen Sie das Gerät in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird. Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., könnte es die Funktion des Gerätes beeinträchtigen. Das Gerät kann in 19“ Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Löcher. Benutzen Sie bitte die korrekten Schrauben (nicht mitgeliefert). Achten Sie bitte auf geringstmögliche Erschütterungen und Vibrationen während des Transports. Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation. Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen. WARTUNG Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen würden. ANSCHLÜSSE Schalten Sie das Gerät auf jeden Fall aus, bevor Sie Änderungen in der Verkabelung vornehmen. Benutzen Sie hochwertige Signalkabel zur Gewährleistung hervorragender Audioqualität. beispielsweise JB Kabel mit Artikelcodes 7-0061 (XLR/XLR L=1 m) oder 7-0063 (XLR/XLR L=5 m). Für die Lautsprecher müssen Sie die Speakon® kompatiblen Ausgänge benutzen. Geeignete Kabel sind beispielsweise JB JB SYSTEMS® 22/37 C3-1800 DEUTSCH BEDIENUNGSANLEITUNG Artikelcodes 2-0505 (L=5 m) oder 2-0510 (L=10 m). Die Abbildung zeigt eine der möglichen Installationen mit dem C3-1800 Verstärker. FUNKTIONEN (VORDERSEITE) DEUTSCH BEDIENUNGSANLEITUNG Prozessor erzeugt werden, Einstellung zwischen Null und Maximum. Die Einstellung ist von der Anwendung abhängig und kann Ihrem Geschmack angeglichen werden. Wichtiger Hinweis: Bitte beachten Sie, dass der Bass Prozessor vorsichtig eingesetzt werden sollte, um Beschädigungen der Lautsprecher zu vermeiden. Die meisten kleineren und preiwerteren Subwoofer sind nicht in Lage, die tiefen Frequenzen dieses Geräts zu verarbeiten.

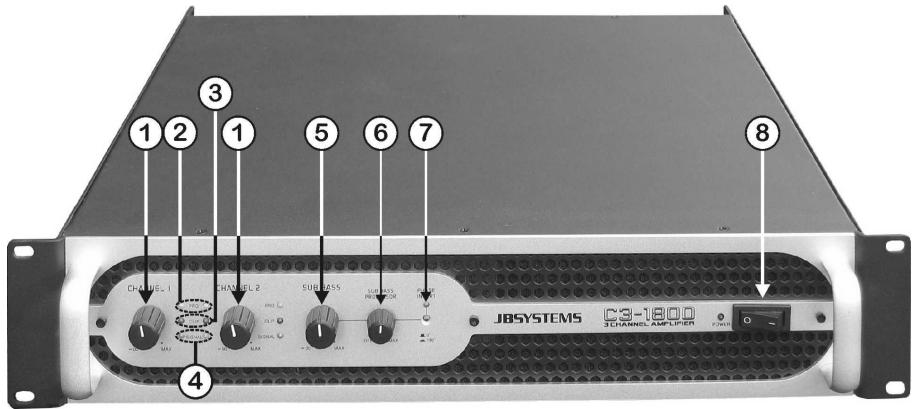

7. PHASE INVERT Schalter: Manchmal sind die Leiter des Subwoofers umgekehrt, was

zu einer schlechten Tonqualität mit fehlenden tiefen Frequenzen führt: das genaue Gegenteil Ihrer Erwartungen! Das kann durch Umkehrung der (+) und (-) Pole der Subwoofer-Verkablung behoben werden oder … durch Drücken des PHASE INVERT Schalters! Drücken Sie den Schalter mit einem spitzen Gegenstand und vergleichen das Ergebnis beider Positionen. Die Position mit den meisten Bässen ist die richtige!

8. HAUPTSCHALTER: Verwenden Sie diesen Schalter um das Gerät Ein- und

Auszuschalten. Ein paar Sekunden nach einschalten des Gerätes ist es Einsatzbereit. FUNKTIONEN (HINTERSEITE)

1. SATELLITE GAIN BEDIENUNGEN: Mit diesen Potentiometern regeln Sie die

Lautstärke des Verstärkers für die Satelliten. Jeder Kanal ist getrennt regelbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen. Drehen Sie beide Regler(3) an der Endstufe nach links. Legen Sie Musik auf und vergewissern Sie sich das die VU Anzeige an Ihrem Mixer auf 0dB steht. (Von Zeit zu Zeit kann es vorkommen das die rote Zone aufleuchtet). Stellen Sie den Master Regler am Mischpult auf Maximale Lautstärke. Betätigen Sie am Verstärker so lange die Lautstärkenregler(3), bis Sie die Lautstärke erreicht haben die Sie wollen. Sorgen Sie dafür das niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf Ihren persönlichen maximalen Pegel ein. Ihre Nachbarn werden froh darüber sein … (in den meisten fallen der DJ nicht…)

2. PROTECT LED: Die Protection LED leuchtet auf wenn die Lautsprecher vom

Verstärker abgeklemmt sind. Dieser Schaden tritt aus folgenden Situationen auf: Während der ersten Sekunden nach einschalten der Endstufe. Wenn die Temperatur des Leistungsverstärkers zu hoch geworden ist. In Folge eines technischen defektes: Wechselstromschutz! Während des Ausschaltens des Verstärkers kann es vorkommen das die “protect led” für eine kurze Zeit aufleuchten.

3. CLIP LED: Schaltet sich ein, wenn die maximale Lautstärke erreicht ist und bevor das

Signal zu verzerren beginnt. Von Zeit zu Zeit kann es vorkommen dass die Clip Leds aufleuchten. Wenn Sie über einen längeren Zeitraum aufleuchten, drehen Sie die Lautstärke am Verstärker zurück!

4. SIGNAL LED: Grün zur Anzeige, dass ein Musiksignal am Kanaleingang anliegt.

5. SUB BASS GAIN BEDIENUNG: Potentiometer zur Steuerung der Empfindlichkeit des

Sub Bass Verstärkers. Legen Sie Musik an und drehen diesen Regler langsam hoch, bis Sie einen guten Abgleich zwischen den hoch/mittel Satellitenlautsprechern und dem Subwoofer erhalten.

6. SUB PROCESSOR: Steuert die Signale des unteren Frequenzbandes, die vom BassJB SYSTEMS®

9. VENTILATOR UND LÜFTUNGSÖFFNUNGEN: Während des Betriebes erzeugt der

Verstärker Hitze die abgeführt werden muss. Die Lüfter im Inneren des Verstärkers müssen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Verstärker sonst überhitzt wird.

10. NETZANSCHLUSS: Sind alle Audiokabel angeschlossen, dann stecken Sie den

Netzstecker in die Steckdose.

11. RESET Taste: Dieser Verstärker hat eine automatische Sicherung. Bei

durchgebrannter Sicherung einfach den Knopf drücken.

12. SUBWOOFER OUTPUT: Verwenden Sie diesen Speakon® kompatiblen Stecker um

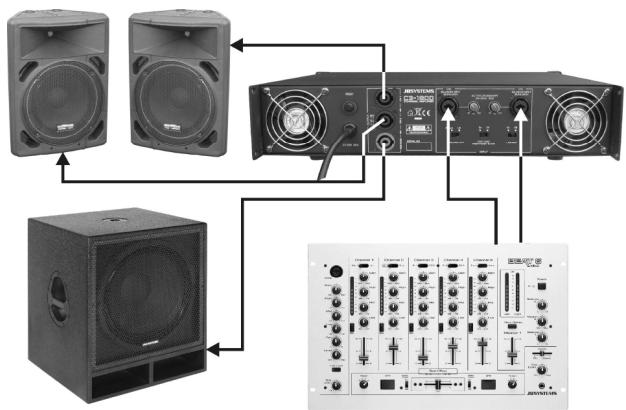

Ihren Subwoofer anzuschließen. Wir verweisen auf das Kapitel “Verbindungen” um zu erfahren welche Kabel geeignet sind. Sie verkabeln die Verbindungen wie folgend:

13. SATELLITE OUTPUTS: use these Speakon®

compatible connectors to connect your mid/high satellite cabinets. Refer to chapter “connections” to learn which cables are suitable

14. XLR Eingänge: Sie können diese symmetrischen

Eingänge an symmetrische und unsymmetrische Audio Quellen anschlissen (z.B: DJ Mixer): JB SYSTEMS® 24/37 C3-1800 DEUTSCH BEDIENUNGSANLEITUNG Symmetrischer Ausgang: Verwenden Sie gute symmetrische XLR/XLR Audio Kabel. Verkabelung der XLR Verbindung: PIN1: GND PIN2: pos+ PIN3: neg-. Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio Kabel. Zum Beispiel: JB Systems 2-0445 (XLR/Cinch L=1.5m)

15. GROUND LIFT Schalter: In manchen Fällen kann ein Rauschen auftreten. Schalten

Sie den Ground Lift Schalter in die Position “Lift“ und das Rauschen verschwindet.

16. HIGH PASS FILTER: Mit diesem Schalter können Sie wählen, ob Sie die

Satellitenausgänge filtern wollen oder nicht. Bei der Benutzung kleiner Satellitenlautsprecher empfehlen wir dringend, den High Pass Filter zum Schutz der Lautsprecher einzuschalten. Bei der Benutzung größerer Satellitenlautsprecher (beispielsweise 15”) können Sie den Filter ausschalten. Die Satellitenlautsprecher empfangen mehr tiefe Frequenzen. C3-1800 benutzt als 2-Kanal Verstärker: Sie können diesen Schalter auch für einen weiteren Zweck benutzen: der C3-1800 als gewöhnlicher 2-Kanal Verstärker schalten. Schalten Sie einfach den High Pass Filter auf AUS, schließen 2 Lautsprecher an die Satellitenausgänge (13) an und benutzen den Subwooferausgang (12) nicht. Denken Sie jedoch daran, die Sub Bass Gain Steuerung (5) auf Null zu stellen.

17. X-OVER FREQ.: (Crossover Frequenzsteuerung) regelt die Grenzfrequenz des aktiven

Filters. Diese Crossover-Frequenz kann im Bereich von 90 bis 250Hz eingestellt werden. Die Angleichung sollte an Ihren persönlichen Geschmack erfolgen. Für die meisten Subwoofer erscheint 90Hz bis 150Hz die beste Wahl.

18. LIMITER Schalter: Dieser Verstärker hat einen eingebauten Begrenzer zum Schutz

sowohl des Verstärkers wie auch der angeschlossenen Lautsprecher. Wir empfehlen dringend, diesen Schalter stets in eingeschalteter Position zu belassen. Bei Benutzung eines externen Begrenzers oder großer Erfahrung können Sie jedoch den eingebauten Begrenzer auch ausschalten. TECHNISCHE DATEN Power Satellitenausgänge 4Ω Power Satellitenausgänge 8Ω Power Subwooferausgang 4Ω PowerSubwooferausgang 8Ω Frequenzbereich (+/-0.5dB) AktivesCrossover Eingangsempfindlichkeit Eingangsimpedanz Rauschabstand Dämpfungsfaktor Kühlung 2x 450Wrms 2x 300Wrms 1x 900Wrms 1x 600Wrms

90-250Hz (24dB/oct. Linkwitz Riley) 770mV 20 kΩ (abgegl.) / 10kΩ (nicht abgegl.) >90dB >500 Ventilatorkühlung mit 2 Geschwindigkeiten Eingänge Symmetrisch XLR Ausgänge
