OTTAWA - Houtkachel HASE - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis OTTAWA HASE in PDF-formaat.
| Productsoort | Houtkachel |
| Merk | HASE |
| Model | OTTAWA |
| Afmetingen (H x B x D) | 156 x 48 x 48 cm |
| Gewicht | 324 tot 343 kg (afhankelijk van versie) |
| Nominaal vermogen | 6 kW |
| Toegestane brandstof | Blokken (max 25 cm) en bruinkoolbriketten |
| Energierendement | 79% (hout), 84% (briketten) |
| Rookgastemperatuur (buis) | 280 °C |
| Minimum vereiste trek | 12 Pa |
| Diameter rookgaskanaal | 15 cm |
| Deuropening | 1106 cm² |
| Rotatie | Draaiconsole 160°, vergrendeling in stappen van 15° |
| Accumulatieblok | Magnesiumstenen, geleidelijke warmteafgifte |
| Veiligheidsafstanden (voor / zijkanten) | 80 cm / 40 cm in stralingszone |
| Vloerbescherming | Onbrandbare plaat die 50 cm voor en 21 cm aan de zijkanten uitsteekt |
| Reiniging van de ruiten | Met koude as op krantenpapier |
| Reiniging van de rookkanalen | Jaarlijks, na het stookseizoen |
| Onderhoud van de stalen bekleding | Licht vochtige doek, vermijd zure producten |
| Goedkeuring | DIN-EN 13240:2001+A2:2004, Art. 15a B-VG (Oostenrijk) |
| Garantie | Niet gedekt bij oneigenlijk gebruik of verboden brandstof |
Veelgestelde vragen - OTTAWA HASE
Gebruikersvragen over OTTAWA HASE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Houtkachel in PDF-formaat gratis! Vind uw handleiding OTTAWA - HASE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. OTTAWA van het merk HASE.
GEBRUIKSAANWIJZING OTTAWA HASE
Met de aankoop van uw Hase-kachel heeft u voor een kwaliteitproduct gekozen. De topkwaliteit van alle materialen is voor ons even vanzelfsprekend als de grootst möglichke zorg bij de afwerking. Onze kachels komen voort uit once liefde voor detailwerk, waar wij op ons hoofdkantoor in Trier algid aan werken. Ze zijn dus top wanner het gaat over design, functionaliteit en milieuvriendelijkheid.
Een doordacht design, de meest geavanceerde productieprocedés en een efficiente en milieuvriendelijke verbrandingstechniek garandersen u jarenlange tevredenheid met uwHase-kachel.
Lees de bedieningshandleiding a.u.b. aandachtig door. U vindt er belangrijke informatatie en nuttige tips in terug over hoe u uw kachel moet gebruiken, zodate u urenlang van uw vuurtje kurz genieten.
Veel plezier met uw nieuwe Hase-kachel.
Met vrijdijke groeten, Hase Kaminofenbau GmbH
Inhoudstafel
- Algemeen 72
1.1. Definitie van de waarschuwingsinstructies 72
1.2 Reglementair gebruik 73
1.3 Veiligheidsinstructies 73 - Bedieningselementen 74
- Plaatingsomstandigheden en bouwkundige voorschriften 75
- Veiligheidsafstanden 75
- Opstelling 75
-
Draaiplateau 76
-
Reservoir 76
- Schoorsteen 77
- Aansluiting van de rookbuis. 78
- Rookgasklep. 78
- De juiste brandstof 78
- Regeling van de verbrandingslucht 79
12.1 Primaire lucht 79
12.2 Secundaire lucht 79 - Brandstofhoeveelheden en verwarmingsvermogen 79
- Eerste ingebruikname 80
- Aanwakkeren 80
- Hout bijvoegen / Stoken met nominale capaciteit...81
- Verwarmen met bruinkoolbriketten 81
- Laten gloeien en opniew opstoken.. 81
- Stoken met weinig vermogen 81
- Aslade leegmaken.. 82
- Het verbrandingsproces 82
21.1 Drogingsfase 82

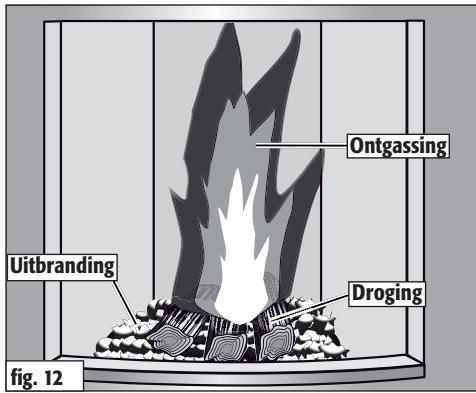

21.2 Ontgassingsfase 82
21.3 Uitbrandingsfase 82
21.4 Uitzettingsgeluiden 82 - Hout vanuit chemisch oogpunt 83
- Bijdrage tot een schoner milieu 83
- Beoordeling van de verbranding 83
- Houtvochtigheid en vermogen 83
- Hout opslaan en drogen 83
- Reiniging en onderhoud 84
27.1 Stalen mantel 84
27.2 Rookgasijpen 84
27.3 Glaskeramische vensters.. 84
27.4 Bekleding van de verbrandingsruimte.. 84
27.5 Afdichtbanden 84 - Foutenanalyse 85
- Technische gegevens 86
- EG-conformiteitsverklaring 87
1. Algemeen
Dit deel is erg belangrijk, want dient als toelichting bij deze technische documentatione. De inhoud van de teksten werd uiterst zorgvuldig uitgewerkt. Ziet u toch nog tekortkomingen of merkt u fouten op? Aarzel dan nicht om met ons contact op te nemen.
1.1 Definitie van de waarschwingsinstrumenties
WAARSCHUWING!
Dit symbolism dient als waarschuwing voor een möglichk gevaarlijke situatie. Indien u deze waarschuwing Niet in acht neemt, kunt u zware verwondingen oplopen met zichs de dood tot gevolg.
OPGELET!
Dit teken wijst op een möglichke gevaarlijke situatie. Indien u dit Niet in acht neemt,kest u materielle of fysiieke schade oplopen.
TIP!
Hier vindt u bijkomende tips voor gebruik en nuttige informatie terug.
MILIEU!
De informatatie bij deze aanduiding.gaat over hoe de kachel veilig en ecologisch te gebruiken, en over de milieuwetgeving.
De kachel dient enkel als verwarmingselement voor waarvoorgeschikte kamers. (Gekloofd) hout en bruinkoolbriketenkomen in aanmerking als brandstof.
WAARSCHUWING!
Wordt hij op een andere manier gebruikt, dan is dit Niet-reglementair en kan dit aanzienlijke productschadeveroorzaken,maar ook tot verwondingen met de dood tot geolg leiden.
Wordt hij op een andere manier gebruikt, dan is dit Niet-reglementair en kan dit aanzienlijke productschade veroorzaken, maar ook tot verwondingen met de dood tot geolg leiden.
1.3 Veiligheidsinstructies
WAARSCHUWING!
Gebruik voor het aansteken nooit alcohol, benzine of andere brandbare vloeistoffen. Het buitenste van de haardkachel worden zeer heet wanner hij brandt. Men kan zich dan ook overal aan de kachel verbranden. Om Niet dat risico te lopen, legt u best een handschoen bij de kachel.
Zonder toezicht mooten zich geen kinderen in de omgeving van een brandende kachel bevinden. Zij zouden zich hunnen verbranden.
Stook het vuur Niet op wanner u loszittende en/of Licht ontvlambare kleding draagt.
Het is verboden materiaal op te branden dat waarvoortiet geschikt is,zoals geperste spanplaten,gelakt,gelamineerd,geimpregneerd of met kunststof bedekt hout, afval,enz.Daarkee
beschadigt u het milieu en uw hele verbrandingsinstallatie.
Houdlichtontvlambarematerialenofvloeistoffen(bv.sputtbussen)uitdebuurt van dekachel.
Als u de luchtinaatklep sluit wanneer het vuur brandt of het hout nog nasmeult,+kennen de in de kachel achtergebleven,brandbare gassen ontploffen en zo de kachel erg beschadigen.
Leg in geen geval kleding of andere voorwerpen op de kachel te drogen. Plaats geen voorwerpen op of in de buurt van de kachel die Niet hittebestendig�zijn.
Wanneru kledingstukken of andere voorwerpen op een rek wilt latent drogen,plaats dit dan op voldoende afstand van de kachel.
Zorg er bij een brand voor dat u zichselt nooit in gevaar brengt. Uw eigengeiligkeit staat voor alles!
Aan de haardkachel mogen geen verander-
ringen worden aangebracht. Er mogen enkel
originele onderdelen van Hase Kaminofenbau
GmbH worden gemonteerd.
OPGELET!
Zorg ervoor dat de kachel aan een schoorsteen wordt gekoppeld die aan de desbetreffende regionale en nationale normen en bepalingen voldoet.
Zorg ervoor dat de kachel aan een schoorsteen wordt gekoppeld die aan de desbetreffende
regionale en nationale normen en bepalingen voldoet.
Rookbuizen die verkeerd geinstalleerd of.
niet dicht zich, kunnen rook latent ontsnappen
of brandenveroorzaken en zich dan ook erg
gevaarlijk. Alvorens u ze begint te plaatsen en
monteren, dient u eerst advies van een erkende
installeur in te winnen.
Gebruik bij voorkeur een dubbelwandige doorvoer en plaatsteen verbindingsstuk met smoorklep.
Houd u waar bij aan de wettelijkke voorzieningen in uw land.
Zorg ervoor dat u alle brandbare en temperatu
urgevoelige bouwmaterialen die zich in een omt
rek van 20 cm rondon de aansluitingsopening
op en in de wand bevinden verwijdert en in de
plaats onbrandbaar materiaal aanbrengt. Dit
voerschrift is enkel in Duitsland van toepassing.
In andere landen dient u zich aan de nationale
wetgeving inzake brandbeveiliging te honden.
TIP!
Bij een schoorsteenbrand moet u:
- via het noodnummer de brandweer alarmeren!
- uw schoorsteenveger op de hoogte brengen!
- in geen geval blussen met water!
- brandbare voorwerpen van de schoorsteen nemen!
- wachten op de brandweer!

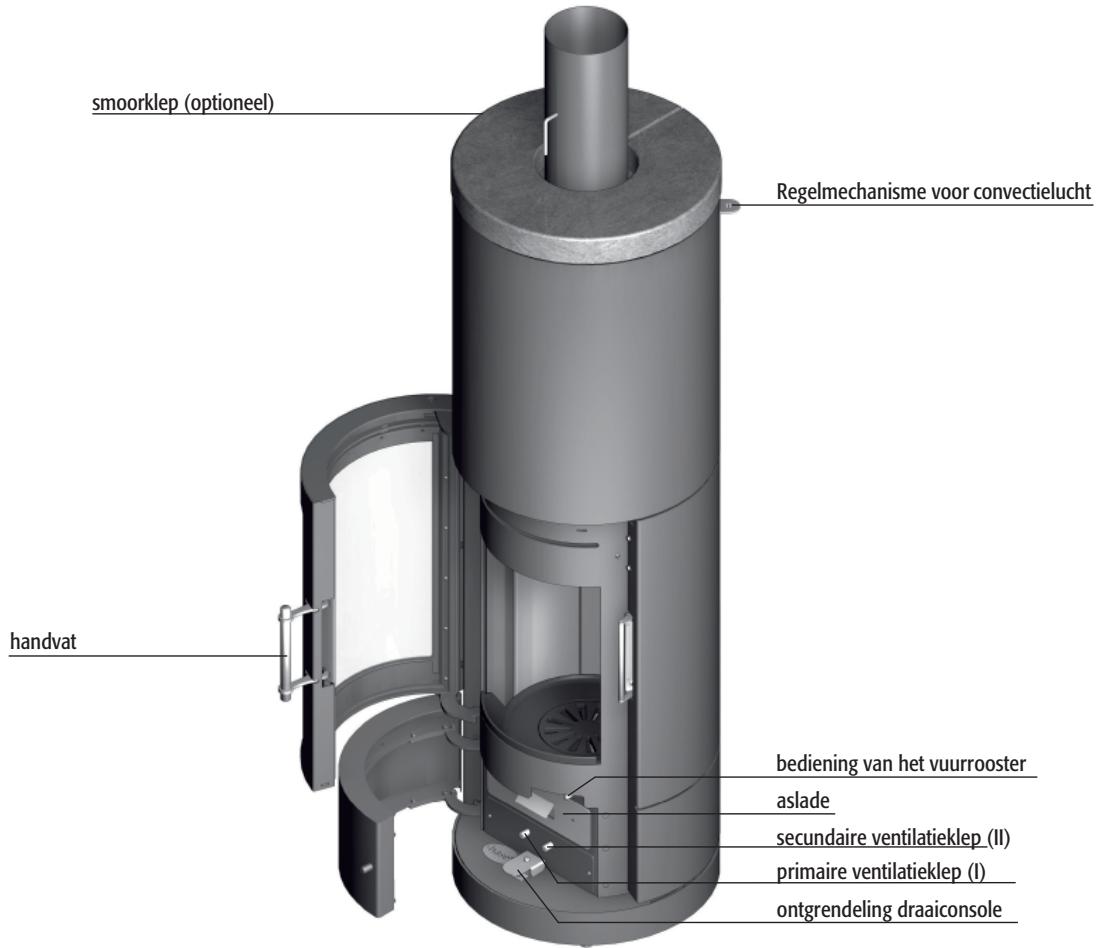

2. Bedieningselementen
3. Plaatsingsomstandigheden en bouwkundige voorschriften
De haardkachel moet worden geinstalleerd volgens de instructies in de handleiding en rekening houdend met de nationale en Europese normen en tevens met de geldendeplaatslijke voorschriften
In Duitsland moet de kachel voor ingebruinkeming worden geregisteerd bij de plaatselijke schoorsteenvegerdienst.
4. Veiligheidsafstanden

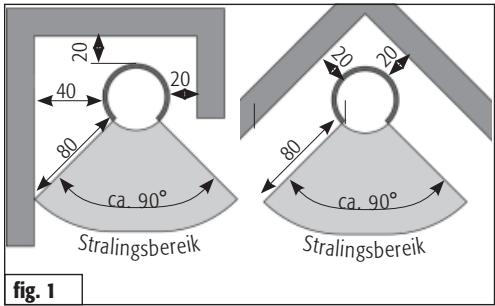

80 cm voor en 40 cm naast de kachel mogen zich in het stralingsgebied van het venster van de verbrandingsruimte geen brandbare of warmtegevoelige materialien bevinden (zoals bijvoorbeeld meubelen, houten of kunststoffen bekledingen, gordijnen, enz.) (fig. 1).
Buiten het stralingsgebied aan dezijkanten en darüber de kachel moet voor brandbare materialen een verilgheidsafstand van 20~cm gespecteerd worden (fig. 1).
WAARSCHUWING!
Wonneer de vloerbekleding uit brandbare materialen bestaat (zoals hout, laminaat of tapijt), verplicht de brandreglementering u om een onbrandbare vloerplaat te leggen (uit tegels, veiligheidsglas, leisteen of staal).

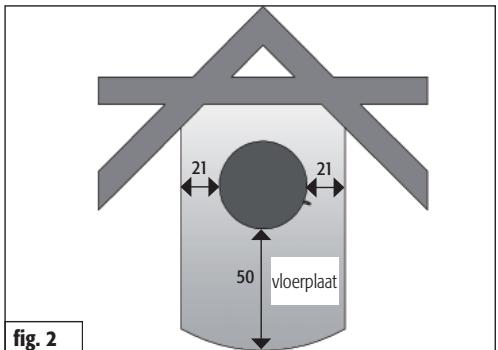

De vloerplaat要去 vooraan minstens 50~cm en langs de zijkanten minstens 21~cm onder de kachel uitkomen (fig. 2).
Afmetingen in cm
Afmetingen in cm
WAARSCHUWING!
Om veiligheidsredenen de houtkachel nooit tijdens het aanmaken draaien!
5. Opstelling
Controleer of het vlik waarop de kachel staat opgesteld, het toestel ook kan dragen. Eventuel kan de draagkracht worden verhoogd door geleuk te makeen van een bodemplaat om het gewicht te verdelen.
Controleer of de ruimte waar u de Ottawa wilt opstellen, voldoende verse lucht krijt. Wanner ramen en deuren goed zich,, bestaat het gevaar dat de toevoer met voldoende verse lucht Niet gewaarborgd is. De trek van de kachel en van de schoorsteen kan daardoor verminderen.
Indien er bijkomende inlaatopeningen voor de verbrandingslucht nodig�ijmogen die Niet worden afgesloten.
OPGELET!

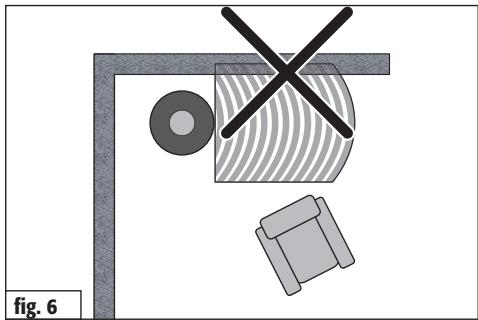

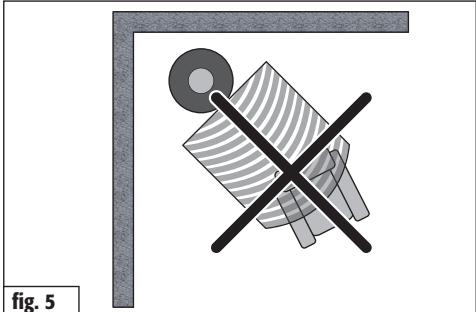

Wonneer de haardkachel en een ventilationsystemen en/of afzuigkap gelifktijdig werken, kan er een onderdruk ontstaan in de kamer waar de kachel staat opgesteld. Dat kan problemen tot gevolg hebben, bv. ontsnappen van rookgassen uit de haardkachel.
TIP!
Om ervoor te zorgen dat er geen zuurstof wordt ontrokken,logen wij de raad om afzuiigkappen die de lucht waar buiten leiden, te vergrendelen met een raamcontactschakelaar.
6. Draiplateau

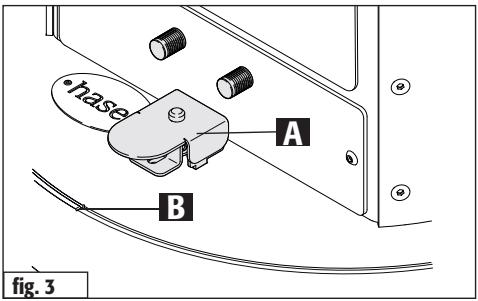

De Ottawa-kachel is standard met een draaiplateau uitgerust. Wanner u de hendel omhoog trekt (A), dan komt de vergrendeling los. U kunt de kachel dan in de gewenste stand zetten. De marketing (B) geeft aan waar de kachel in de middelste stand staat.
De Ottawa heeft een maximale draaiingshoek van 160\ grades, die u in 15 standen vast kunt zetten.
Indien er een bodemplaatoodzakelijkis,dan moet de grotte ervan zich aan egepast aan het draaiberebeik van de kachel. Om veiligheidsredenen de houtkachel nooitijdens het aanmaken draaien!
WAARSCHUWING!
Rekening houden met de veiligheidsafstanden ten opzichte van brandbare materialen!
OPGELET!

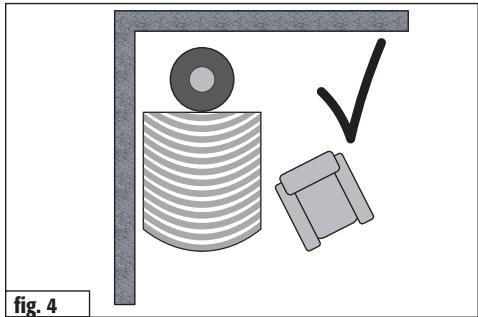

Als anscheraan een rookbuis worden aangesloten, kurz u de kachel nicht draaien.
fig. 4
7. Reservoir

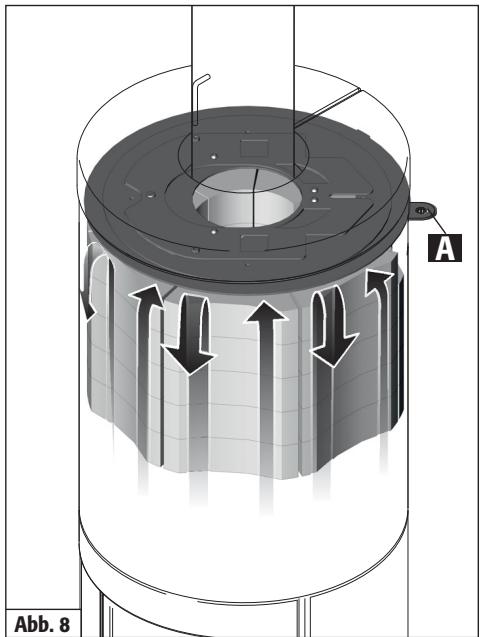

Boven de verbrandingsruimte zitten massieve reservoirblokenuit magnetiet.Deze nemen de hitte van het vuur op enlaten langzaam een aanhoudende warmte weeer vrijkomen. Als u de kamer sneller wilt opwarmen, dan kutn u de warme Iucht daar ook onmiddelijk latent uitkomen.

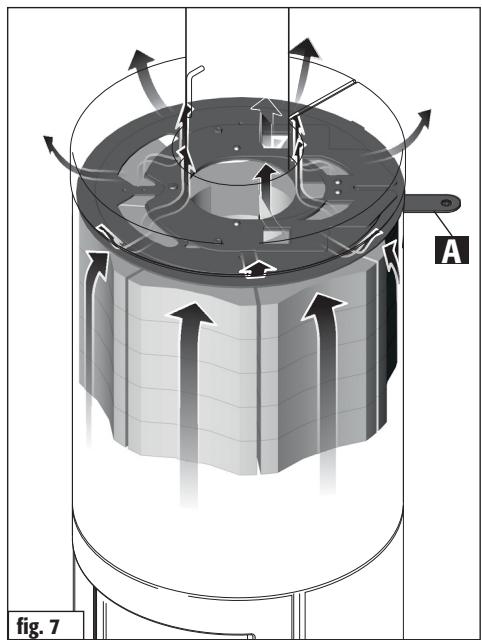

Schuif het regelmechanisme (A) open zodat de warme lucht via de convectiegaten in de kamerterechtkommen.
Als u het Regelmechanisme aflsuit, loopt de lucht grotendeels in het reservoir, van waaruit deze langzaam warmte gaat afgeven.
8. Schoorsteen
De Ottawa要去en aangesloten op een waarvoorgeschikte schoorsteen met een efectieve schoorsteenhoogte van ten minste 4,50 m. Hij kan ook werkken met een schoorsteen waarop nog andere kachelsijken aangesloten.
De diameter van de schoorsteen moet overeenstemmen met de diameter van de rookbuis. Indien de efectieve schoorsteenhoogte Niet volstaat en/of de diameter van de schoorsteen te groot of teklein is, kan het+zijn dat er te weinig trek is.
De trek (schoorsteentrek) die de Ottawa nodig heeft, bedraagt 12 Pa. Bijmeer trek stijgen de emissies van de stockruimte, die wordt sterk belast en kan beschadigd raken. De maximaal togete gestane trek voor de Ottawa aan de inlaat van de schoorsteen bedraagt 35 Pa. Om de trek te beperken, kan men gebruik maken van een smoorklep (fig. 10) of een trekbegrenzer.
9. Aansluiting van de rookbuis
De Ottawa moet aan de schoorsteen aangesloten worden met een rookbuis waarvan de binnendiameter 15cm bedraagt. Alle stukken buis要去en aan de diverse verbindingen precies op elkaar passen. Voor ons werken pijpbochtstukken met reinigingskleppen hier het best.
OPGELET!

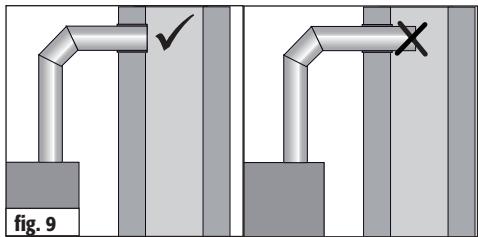

De buis moet aan de ingang van de schoorsteen goed afgedicht worden en mag, om de afzuiging van de rook Niet te hinderen, nicht binnendringen in het binnenste van de schoorsteen (fig. 9).
10. Rookgasklep

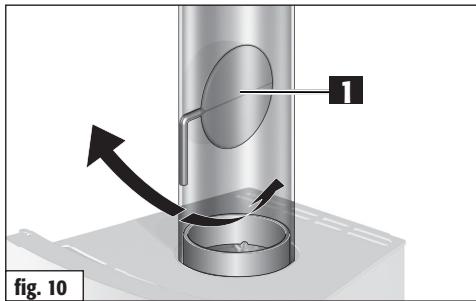

De rookgasklep (fig. 10/1) is een bijkomend regelinstrument. Zij bevindt zich in de rookbuis en dient voor de regeling van de rookgasstroom. Zo kan zij de afbrandingsnelheid verminderen. Wanner de greedp van de rookgasklep zich in loodrechtte positie ten opzichte van de rookgasbuis bevindt, worden de stroom van de luchtafvoer maximaal aferemd. Wij gezven algemeen de raad om een smoorklep te installereren om de trek te beperken. Houd u waarbij aan de wettelijk voorzieningen in uw land.
TIP!
U moet de rookgasklep (fig. 10) eerst openzetten alvorens u de deur van de werkende verbrandingsruimte opent.
Stook in kachels enkel met rookarme brandstoffen. Voor uw Ottawa-kachel beperkt u dat tot naturuurlijke, gekloofde stukken hout waar de schors nog aanhangt en tot bruinkoolbriketten.
Beukenblokken zorgen in een kachel voor het Mooiste vuur.
Wanner e iek, spar, Berk of lork gebruikt, verdient het aanbe-
veling om beukenhout bij te voegen. Sprokkelhout enkleine
houtblokjes zijn een goede aanmaakhulp.
Harsrijk naaldhout (bv. spar, pijn, den) geeft vonden af. Er ontstaat een vliegas dat bij het openen van de deur van de verbrandingsruimte kan opwaaien.
Opdat uw brandhout een restvochtigheid van max. 20% bereikt, moet dit ca. tweeJAar worden bewaar.
OPGELET!
Wanner u te vochtig hout verbrandt, gaat de waterdamp condenseren. Dit zou de kachel können beschadigen. Bovendien verliest u zo aan vermogen.
OPGELET!
Niet toegelaten is bijvoorbeeld de verbranding van:
- vochtig hout (restvocht van meer dan 20%
gelakt, gelamineerd, geimpregneerd of met kunststof bekleed hout - met houtbeschermingsmiddelen behandelt hout
huisafval - papierbriketten (bevatten schadelijke stoffen, zoals bv. cadmium, lood, zink)
- alle brandbare vloeistoffen (ook methanol, ethanol) en alle brandpasta's en gels
MILIEU!
Bij de verbranding van deze verboden stoffen ontstaat een onaangename geur en trenden gezondheids- en milieubelastende emissies op.
Door zulke stoffen in brand te steken overtreedt u de emissiewetgeving in uw land.
Uw kachel en schoorsteen kunnen door het gebruik van verkeerde brandstoffen en hun verbrandingsresidu's beschadigd geraken, waardoor ze minder goed werken en nicht zo lang meegaan. In dit gevalervallen uw waarborg en garantie.
12. Regeling van de verbrandingslucht
Wij hebben special voor uw Hase-kachel een ventilationsystem ontwikkeld dat de gezraagde hoeveelheid lustch ook op de juiste plaat krijgt.
Bij het aanwakkeren en aanvullen worden de verbrandingslucht geregeld met de primaire- en secundaire-luchtafsluiter.
12.1 Primaire lucht
De primaire lucht worden langs onderen doorheen het rooster in de verbrandingsruimte geleid. Bij het aansteken worden de vereiste temperatuur in de verbrandingsruimte zo sneller bereikt.
12.2 Secundaire lucht
De secundaire lucht worden via luchtkanalen in de kachel van boven uit in de stookruimte gebracht. Zij leidt de voorverwarmde zuurstof, die nodig is om de houtgassen volledig te verbranden, in de stookruimte binnen en verminder de roetvorming op het glas.
Voor het regelen van de secundaire lucht kan de volgende vuistregel gelden: een Klein vuur hebigt weinig secundaire lucht nodig, een groot vuur heeft veel secundaire lucht nodig.
WAARSCHUWING!

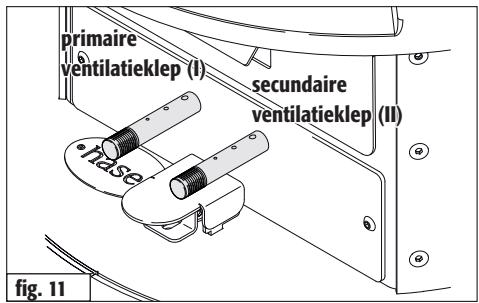

Wanneer de secundaire luchtafsluiter (fig. 11) te ver gesloten is, bestaat het gevaar dat de verbrandingsgassen onvolledig verbranden (smeulend vuur), dat roet afgezet worden op de vensters, of nog dat de opgestapelde houtgassen explosief verbranden (met een zachte knal ontploffen).
bij een houtvuur met te ver geopende primaire luchtafsluiter bestaat het risico dat de kachel oververhit worden (smidsvuur).
OPGELET!
De secundaire luchtafsluiter (fig. 11/II) mag bij gebruik nooit volledig worden gesloten. De stookruimte en deaslade要去enECHTER wel helemaal zichn.
13. Brandstofhoeveelheden en verwarmingsvermögen
De hoeveelheid brandstof die u in de kachel legt, is bepalend voor het verwarmingsvermogen. Vul telkens maximaal 1,5 kg brandstof aan. Wanner u deze hoeveelheid overschrijdt, bestaat gevaar voor oververhitting. De kachel kan dan beschadigd raken en er kan brand in ontstaan.
TIP!
Met ongeveer 1,2kg brandhout met een lenghte van max. 25~cm en een verbrandingstijd van ongeveer 45 minutes verwrijkt u een vermogen van ongeveer 6kW (bruinkoolbriketten: 1,7kg/60min. )
TIP!
Met ongeveer 0,5kg brandhout met een lenghte van max. 25 cm en een verbrandingstijd van ongeveer 35 minutes verwrijkt u een vermogen van ongeveer 3,5 kW (bruinkoolbriketten: 0,8 kg / 60 min.).
De Ottawa is een kachel voor Niet-continu gebruik. Vul waarom telkens maar een laag brandstof bij.
14. Eerste ingebruikname
TIP!
Tijdens het transport tot bij u thus kan zich condensaatvocht binnenin de kachel verzamelen. In bepaalde omstandigheden kan dit leiden tot hetlekken van wateruit de kachel of de rookbuizen. Droog in dat geval de vochtige plekken onmiddelijk af.
Het oppervlak van uw kachel worden voor het aanbrengen van de lak gezandstraald. Ondanks een zorgvuldige controle kan het Niet uitgesloten worden dat wat van de stalen kogeltjes die waarvoort gebruikt worden in de kachel achechterblijven.
TIP!
Om een möglichke beschadiging te voorkomen, verzoeken wij u deze stalen kogeltjes onmiddelijk met een stofzuiger te verwijderen.
Tijdens de eerste ingebruikname van elke kachel komen door de hitteontwikkeling vluchtige bestanddelen vrij, die in de deklagen van de kachel, in de afsuitbanden en in de smeermiddelen zitten. Dit gaat ook gepaard met rook- en geurontwikkeling.
Dit gebeurt wanneer de temperatuur voor het eerst worden opgedreven en houdt zo'n 4 tot 5CLR aan. Voeg omdez temperatuur te kuren halen 25% brandstof toe bovenop de in hoofdstuk 16, Hout bijvoegen / Stoken met nominale capacititeit" aanbevolen hoeveelheid.
OPGELET!
Om gezondheidsredenen mag tijdens de eerste ingebruikname niemand onnodig in de ruimtes in kwestie aanwezig+zijn. Zorg voor een goede ventilatie en open vensters en buitendeuren. Gebruik indien nodig een ventilator om de lucht sneller te verversen.
Wanneer de maximale temperatuur bij het eerste gebruik nog Niet bereikt werden, is het möglichk dat er zich later nog een zekere geurontwikkeling voordoet.
15. Aanwakkeren
Tijdens het aanwakkeren konnen hogere emissiewaarden voorkomen. Deze fase moet dan ook zo kort möglich gehonden worden.
De in babel 1 (zie figuur rechts) beschreiben instellenen van de afsluiters zich aanbevelingen. Zij werdenijdens tests in overeenstemming met de norm uitgewerkt. U dient op grond van de weersomstandigheden en de trek van uw schoorsteen de afsluiters van uw Ottawa aan deplaatselijke omstandigheden aan te passen.
TIP!
De Ottawa mag enkel worden gebruikt met een gesloten deur. De deur van de stockruimte mag enkel worden geopend om hout bij te vullen.
WAARSCHUWING!
Gebruik voor het aansteken nooit benzine, alcohol of andere brandbare vloeistoffen.
Aanwakkeren
Tab. 1
| Procedure | Stand van de bedieningselementen |
| Open de primaire lucht en de secundaire lucht volledig. | Trek de primaire(I) en de secundaire luchtafs-luitersss volledig uit. |
| Vuurrooster openen | Schuif aan vuurroosteraar buiten trekken |
| Concentreer dechyter-gbelevenassen en de eventueel onver-brande houtskool in het midden van de verbrandingsruimte | |
| Leg 2 of 3kleine blokkenin het midden van deverbrandingsruimte. Legdari dan de aanmaakblokjesen zo'n halve kilohoutspaanders bovenop.Steek het aanmaakmaterialiaal aan. | Open de deur van deverbrandingsruimte.Sluit de deur van deverbrandingsruimte. |
16. Hout bijvoegen / Stoken met nominale capaciteit
Het bijvoegen van hout moet gebeuren wanner de vlammen van de vorige verbranding pas gedoofd zich.
Hout bijvoegen / Stoken met nominale capaciteit
Tab. 2
| Procedure | Stand van de bedieningselementen |
| Primaire lucht en secundaire lucht instellen | Schuif voor primaire lucht (I) sluiten, schuif voor secundaire lucht (II) op markings 3 |
| Vuurrooster sluiten | Schuif aan vuurrooster induwen |
| Twee houtbloken van samen ca. 1,4 kg met de schors maar boven of maar buiten in hetchychterste deel van de stockruimte leggen. Slechts één laag brandstof bijvullen. | Open de deur van de verbrandingsruimte. |
| Sluit de deur van de verbrandingsruimte. |
17. Verwarmen met bruinkoolbriketten
Om de kachel aan te steken en de eerste ker bij te vullen gebruikt u hout (zie „Aanwakkeren"). Wanner het dan Mooi gloeit, legt u er de eerste ker twee of drie bruinkoolbriketten in. Zorg ervoor dat deze midden op het rooster op een vinger afstand van elkaar liggen. Laat ze als volgt verbranden:
Verwarmen met bruinkoolbriketten
Tab. 3
| Procedure | Stand van de bedieningselementen |
| De primaire lucht volledig openen | Trek de schuif van de primaire lucht (I) hebelaal open |
| De secundaire lucht hebelaal toedraien | Zet de schuif van de secundaire lucht (II) op marketing 1 |
| Het vuurrooster openen | Trek de schuif van het vuurrooster open |
18. Laten gloeien en opniew opstoken
Laat de kachel zo staan tot de bruinkoolttabletten grotendeels zich opgebrand. Sluit daarna de schuif van de primaire lucht (I) en het kachelrooster. De secundaire lucht (II) doet u voor 2/3 dicht.
Sluit de secundaire lucht nicht volledig af zolang de kachel nog werkt.
Stook de kachel terug op door de gloeienda as met de schuif van het kachelrooster in gang te zetten. Open de primaire lucht (l) en leg er opniew blokken hout op.
19. Stoken met weinig vermogen (in het tussenseizoen)
U kunt het vermogen van uw Ottawa door de hoeveelheid brandstof bevindoeden.
TIP!
Reduceer de verbranding Niet door een te lage luchttoevoer. Hierdoor is het möglichk dat het hout onvolledig verbrandt en dat de opgestapelde gassen op een explosieve wijze verbranden (met een zachte knal ontploffen).
Stoken met hout bij weinig vermogen
Tab. 4
| Procedure | Stand van de bedieningselementen |
| Primaire lucht volledig sluiten | Trek de schuif van de primaire lucht (I) helEMALE dicht |
| Secundaire lucht toedraaien | Zet de schuif van de secundaire lucht (II):tussen markering 1 en 2 |
| vuurrooster sluiten | Trek de schuif van het vuurrooster dicht |
| Twee houtbloken (samen ca.0,5 kg) in het midden van de verbrandingsruimte bijvullen |
Stoken met briketten bij weinig vermogen
Tab. 5
| Procedure | Stand van de bedieningselementen |
| 1,5 briket op het kachelrooster leggen | |
| Het vuurrooster openen | Trek de schuif van het vuurrooster open |
| Primaire lucht toedraien | Zet de schuif van de primaire lucht (I) op markering 2 |
| Secundaire lucht toedraien | Zet de schuif van de secundaire lucht (II) op markering 1 |
20. Aslade leegmaken
Maak deaslade alleen maar leeg wanner de assen afgekoeld zich. Tijdens het opnemen van de assen befindt het deksel zich onder deaslade.
Neem de aslade uit de kachel, samen met het deksel dat zich eronder bevindt Schuif het deksel op de aslade zodat deze afgesloten is. De lichte as kan nu Niet opvliegen en uw woning blijft schoon. Het waar inbrengen van de aslade geschiedt in omgekeerde volgorde.
OPGELET!
Wanneer de as zich te hoog ophoopt, dan kan dit de toevoer van primaire lucht bemoeilijken of zichs blokkeren. Zorg ervoor dat er onder deaslade primaire lucht doorheen kan.
21. Het verbrandingsproces
Een stuk hout verbrandt in drie fasen. Deze processen worden in een houtvuur erchter Niet achtereenvolgens doorlopen. Zij geschieden voor een deel gewelijkijdig.
21.1 Drogingsfase
Het in het luchtdroge hout nog aanwezige water (ongeveer 15 tot 20% ) verdampt. De temperatuur is zowat 100^ Daarom要去 bij het aansteken warmte aan het hout toegevoegd worden. Dat kurz u doen doorkleine stukken hout te gebruiken.
21.2 Ontgassingsfase
Bij temperaturen:tussen 100^ en 150^ begint,eerst langzaam,het opensplijen en de vergassing van de in het hout aanwezigste toffen en de thermische ontbinding van het hout. Boven 150^ neemt de gasontwikkeling sterk toe. Het aandeel vulichtige bestanddelen bedraagt zowat 80% van de houtsubstantie.De eigenlijke verbranding begint bij het ontvlammen van de ontstane gassen op onceveer 225^ (ontbrandingstemperatuur) en het vrijmaken van warmte. Daarvoort is voldoende zuurstof moodzakelijk.Bij om en nabij de 300^ wordt het hoogtepunt van de verbranding bereikt. De reactie geschiedt nu zo stormachtig, dat hier de meeste warmte vrijgegeven worden.Vlamtemperaturen van 1100^ zijn.".
mogelijk.
21.3 Uitbrandingsfase
Na de verbranding van de vluchtige bestanddelen neemt de gloed van het houtskool af. Houtskool verbrandt langzaam, haast zonder vlam, bij een temperatuur van ongeveer 800^ C. Beslissend voor een schone verbranding is een zo volledig möglichchemische reactie van de houtgassen met het
zurstof uit de verbrandingslucht. Bij uw kachel van Hase wordt de verbrandingslucht voorverwarmd en langs brede inlaatopeningen in de verbrandingsruimte gevoerd. De gassen worden dan ook op hove temperatuur goed vermengd met de lucht. Een belangrijke parameter in elke verbrandingsfase is de hoeveelheid verbrandingslucht. Te weinig lucht leidt tot zuurstofgebrek en een onvolledige verbranding. Te veel lucht doet de temperatuur in de verbrandingsruimte calen en werkket negatieuit op die doelmatifheid. Bij een onvolledige verbranding ontstaan schadelijke stoffen zoals stof, koolmonoxide en koolkwaterstoffen.
21.4 Uitzettingsgeluiden
Staal zet uit door de warmte en krimpt wanner het kouder wordt. Uw kachel maakt deze bewegingen wanner hij opwarmt en afkoelt, en zelfs wanner u hout bijvult. Door deze bewegingen konnen bij uw kachel hoarbare uitzettingsgeliden optreden. Bij het ontwerp van uw kachel hebben wij met deze fysische eigenschappen rekening gehouden. Uw kachel lijdt er dan ook geen schade onder.
22. Hout vanuit chemisch oogpunt
Hout bestaat voor het grootste deel UIT de chemische elementen koolstof, waterstof en zuurstof. Milieukritische stoffen zoals zwavel, chloor en zware metalen zich praktisch Niet aanwezig. Bij de volledige verbranding van hout ontstaan waarom hoofdzakelijk koolstofdioxide en waterdamp als gasvormige stoffen, en in beperkte mate ook houtas als vaste verbrandingsrest. Bij de onvolledige verbranding daarentegen+kunnen een hele reeks milieubelastende stoffen ontstaan, zoals koolstofmonoxide, azijnzuren, fenolen, methanol, formaldehyde, roet en teer.
23. Bijdrage tot een schoner milieu
Of uw Ottawa milieubelastend brandt of het milieu integendeel ontziet, hangt in sterke mate af van de wijze waarop u hem bedient en van de brandstof die u gebruikt (zie punt 11. De juiste brandstof). Gebruikuitsluitend droog hout. Het best geschikt is loofhout zoals beuk en berg.
Gebruik voor het aansteken alleen maarkleine stukken hout. Deze ontbranden sneller dan grotere stukken, zodat de temperatuur die moodzakelijk is voor een volledige verbranding sneller bereikt worden.
Bij langer stoken levert het vaker bijvoegen vankleinere houthoeveelheden zowel energetische als ecologische voordelen op.
24. Beoordeling van de verbranding
Hoe goed het verbrandingsproces verloopt, kutu gemakkelijk beoordelen aan de hand van de volgende kenmerken:
- De kleur en de gesteldheid van de assen: Bij een zuivere verbranding ontstaat fjn wit as. Een donkere kleur wijst op houtskoolresten. De uitbrandfase is in dit geval slechts gedeeltekijk doorlopen.
- De kleur van het rookgas bij het verlaten van de schoorsteen: Hier geldt: hoe minder de rook bij het verlaten van de schoorsteen zichtaar is, hoe beter de verbranding verloopt.
In het tussenseizoen (lente / herfst) kunnen bij buitemtemperatureen van meer dan 16^ storingen in de schoorsteen optreden. Wanner bij een dergelijkte temperatuur ook na de snelle verbranding van papier ofkleine houtblocken (lokvuur) geen trek ontstaat, moet u de kachel best Niet aansteken.
25. Houtvochtigheid en vermogen
Vuistregel: hoe vochtiger het hout, hoe lager het vermogen.
Het vermogen van het hout hangt zeer sterk samen met de vochichtig ervan. Hoe meer water het hout bevat, hoe更是nergie bij de verbranding besteed moet worden aan de verdamping van dat water. Deze energia is verloren. Hoe vochtiger het hout dus, hoe lager het vermogen.
Een voorbeeld: pas gehakt hout vertoont een vochtigheidsgraad van om en nabij de 50% en beschikt over een vermögen van ongeveer 2,3 kWh/kg. Behoorlijk luckhtgedroogd hout daarentegen met een vochtigheidsgraad van ca. 15% hebteen vermogen van ongeveer 4,3 kWh/kg.
Wanner u duszer vochtig hout verbrandt, maakt u met bezelfde houthoeveelheid slechts de helft van het vermogen vrij. De verbranding van vochtig hout leidt tevens tot meer roetaanslag op het venster van de verbrandingsruimte. Daar komt nog bij dat, wannear u vochtig hout verbrandt, de waar
door ontstane waterdamp kan condenseren in de rookbuis of in de schoorsteen. In de schoorsteen kan een teerachtige substantie afgezet worden of de schoorsteen kan vol raken met roet en teer. Het roet en de teer konnen onaangenaam beginnen ruiken en gemetselde schoorstenen beschaden. De teerachtige substantie zou konnen ontbranden (schoorsteenbrand). Omwille van de hove vochtigheidsgraad daalt ook de verbrandingstemperatuur. Dit belet de volledige verbranding van alle houtbestanddelen en leidt tot een aanmerkelijke belasting voor het milieu.
De restvochtigheid van uw brandhout kutu meten met behulp van een houtvochtigheidsmeter.
26. Hout opslaen endrogen
Om hout te drogen, isijd nodig. Wanner het op correcte wijze bewaard worden, is hout in tweet tot drieIRRuchtdroog.
Zaag en kloof het hout gebruisklaar wonneer u het gaat bewaren. Dit voert tot een snellere droging. Kleinere stukken drogen beter dan grote.
Bewaar het hout op een goed verluchtete, zo zonnig möglichke plaats (liefst op het zuiden geicht) en beschut gegen de regen.
Laatussen de houtrijen een afstand van een handbreedte, zodate de doorstromende lucht het verdampende voct goed kan opnemen.
Dek uw houtvooraad nooit af met plastic folie of tentzeil. Dat zou beletten dat het vocht ontsnapt.
Stapel vers hout ook nooit weg in een kelder. Door de gebrekige luchtverversing za het�er roten dan drogen.
Enkel hout dat al droog is, mag in een droge en goed verluchtete kelder bewaard worden.
27. Reiniging en onderhoud
27.1 Stalen mantel
Kachels van Hase beschikken over een sterk hittebestendige lak met open porien die een beperkte corrosiebescherming niedt. In bepaalde omstandigheden kanARAOM en roestlaagje optreten.
De stalen componenten mogen nicht gereinigd worden met een zuhrhoudend schoonmaakmiddel (bv. citrus- of azijnreiner). Met eenlicht bevochtigde doek kan het staal voldoende afgeveegd worden.
Vermijd een te vochigtige reiniging in de omgeving van de vloer of van de bodemplaat. Gemorst wateruit waterketels of -schalen要去 onmiddelijk verwijderd worden.
Plaats uw Ottawa Niet in een vochtige omgeving zoals bv. een veranda.
Vermijd eenijdelijk stockage in een onverwarmde ruwbouw of een garage.
TIP!
Roestige plekken können behandelt worden met de originele Hase-kachellak. Volg waar bij de richtlijnen op de bus. Uw Hase-handelaar heeft de spray op voorraad en geeft u graag tips voor de behandeling.
27.2 Rookgasijpen
De kachel en de rookbuizen要去el elk一年多 de verwarmingstijd (eventuel ook frequenter, bv. na de reiniging van de schoorsteen) worden gecontroleerd op afzettingen enzonodig gereinigd.
Om het rookkanaal te reinigen, dient u de bovenste thermosteen en de eventuele aanwezige afbuigplaat te verwijdenen (zie montage-en onderhoudshandleiding). Eventuèle aanslag van roet en stof kunt u wegborstelen enwegzuigen. Na de reiniging plaatst u de gedemonteerde delen weeR.
TIP!
Het reinigen van de rookbuis geleucht met een flexibele buisborstel via de waarvoort voorziene reinigingsopening.
Wanner er op een adequate manier worden gestoekt, vormt de secundaire lucht tegelijerkiertijd een heet luchtgordijn voor het glas, wat de roetaanslag op het keramisch glas vermindert.
Mochten er zich asdeeltjes afzetten op het keramisch glas, dan给他们 wij u de raad om naast een gewoon in de handel verkrijgbaar middel om het glas te reinigen ook gebruik te makeen van een ander reinigingsprocedé, dat al lang worden toegepast en dat bovendien milieuvriendelijk is.
Neem een prop keulenrol of krantenpapier, bevochtig ze, dompel ze onder in de koude houtas, wijf daarmee het venster in en veeg schoon met een droge prop.
27.4 Bekleding van de verbrandingsruimte
De thermo stenen in de verbrandingsruimte van uw Ottawa bestaanuitvermiculiet.Dat is een vuurvast mineralogisch granulaat met uistekende isolerende eigenschappen.De dichtheid van de stenen werd bepaald op grond van de optimale verhoudung tussen Mechanische hardheid en isolatievermögen.Het relatief zachte oppervlak is nicht slijt vast.De thermo stenen moeten vernieuwd worden wanner stukken afbreken en zo de zichanten van de verbrandingsruimte zichtaar worden.Barsten en scheuren in de thermo stenen verminderen de mogelijkheden van uw kachel Niet.
TIP!
U kunt beschadigingen van de thermo stenen beperken door de houtblokken voorzichtig in de verbrandingsruimte te leggen. Laat ze Niet vallen gegen de wanden van de verbrandingsruimte.
27.5 Afdichtbanden
De affdichtbanden bestaanuit sterkhittebestendige en asbestvrije glasvezel. Door veelvuldig gebruik konnen de dichtingenverslieten en要去 ne vernieuwd worden.
Laat uw haardkachel geregold nakijken door een vakman.
28. Foutenanalyse
| mogelijk probleem | mogelijk oorzaken |
| Het hout ontbrandt Niet of slechts aarzelend. | - Het hout is te dik. / Het hout is te nat. |
| - Er wordt te weinig lucht toegevoerd. | |
| Het hout brandt zonder holdere gele vlam, smeult wat of gaat zichsuit. | - Het hout is te nat. |
| - Er wordt te weinig lucht toegevoerd. / De rookgasklep staat te ver dicht. | |
| - De buitentemperatuur ligt te hoog. | |
| Er wordt te veel roet gezormd, de thermo stenen blijven tijden het branden Niet roetvrij. | - Het hout is te nat. |
| - Er wordt te weinig lucht toegevoerd. | |
| - De houthoeveelheid is te Klein en daardoor blijft de verbrandingsruimte te koud. | |
| Er zet zich roet af op het venster van de verbrandingsruimte. | - Het hout is te nat. |
| - Er wordt te weinig secundaire lucht toegevoerd. | |
| - De deur van de verbrandingsruimte is nicht dicht. | |
| - De schoorsteen trekt te weinig. | |
| Het hout verbrandt te snel. | - De schoorsteen trekt te hevig. |
| - De houtblokken zijn te Klein. | |
| - De bedieningselementen zijn slecht ingesteld. | |
| Tijdens de werkking komt rook in de kamer. | - Er wordt te weinig lucht toegevoerd. / De rookgasklep staat te ver dicht. |
| - De schoorsteen is Niet breed genoeg. | |
| - Er is te veel roetafsetting in de rookgaspijpen in de kachelbuis of de schoorsteen. | |
| - De wind drukt op de schoorsteen. | |
| - Ventilatoren (uit de badkamer of de keulen) veroorzaken een onderduk in de woonruimte en zuigen rook uit de kachel. | |
| De schoorsteen worden nat en kommt vol teer en roet, uit de kachelbuis lekt water | - Het hout is te nat. |
| - De rookgassen zijn te koud. / De schoorsteen is te koud. | |
| - De schoorsteen is te breed. | |
| Het vuur brandt fel, maar toch worden de kachel onvoldoende warm. | - De schoorsteen trekt te hevig. |
| - De luchtafsluiters zijn slecht ingesteld. | |
| Bij het openen van de deur van de verbrandingsruimte onsntapt rook in de kamer. | - De schoorsteen trekt te weinig. / De schoorsteen is te breed of Niet breed genoeg. |
| - Het vuur brandt nog te hevig. | |
| - De deur van de verbrandingsruimte werk te snel geopend. | |
| - Ventilatoren (uit de badkamer of de keulen) veroorzaken een onderduk in de woonruimte en zuigen rook uit de kachel. | |
| - De rookgasklep staat dicht. |
Kachel Ottawa, gecontroleerd volgens DIN-EN 13240: 2001 + A2 2004 e Art. 15 a B-VG (Oostenrijk) mag enkel worden gebruikt wanner de stoorkamericht is en mag slechts als enig toestel voor een schoorsteen worden gebruikt.
VKF-Nr.: in aanvraag, Controleverslag nummer (AT): in aanvraag
Voor de afmetingen van de schoorsteen volgens EN 13384-1/2 gelden de volgende gegevens:
| Brandwaarden | Hout | Brikett | |
| Nominale warmtecapaciteit | 6 | 6 | kW |
| Uitlaatgas-massastroom | 6,0 | 6,0 | g/s |
| Nisbustemperauur | 280 | 280 | °C |
| Minimum persdruk bij nominale verwarmingscapaciteit | 12 | 12 | Pa |
| CO- gehalte bij 13% O2 | 971 | 769 | mg/m3 |
| Rendement | 79 | 84 | % |
| Fijnstoff | 19 | 32 | mg/m3 |
De op het typeplaatie aangegeven nominale verwarmingscapaciteit van 6 KW is naarge-lang van de isolatie van het gebouw voldoende voor 20 bis 80m^2 (onder voorbehoud).
| Afmetingen: | hoogte | breedte | diepte |
| kachel | 156 cm | 48 cm | 48 cm |
| stookkamer | 43 cm | 28 cm | 30 cm |
Gewicht (inkl. reservoir140kg): tegels/speksteen./staal: 324/343/319 kg
Opening van de stoorkamer: 1106 cm2
Diameter van het rookkanaal: 15 cm
Buisdiameter van het Hase-ventilationsystem* 10 cm
1 Verbindingsstuk verticalaal rookkanaal min. 42 cm

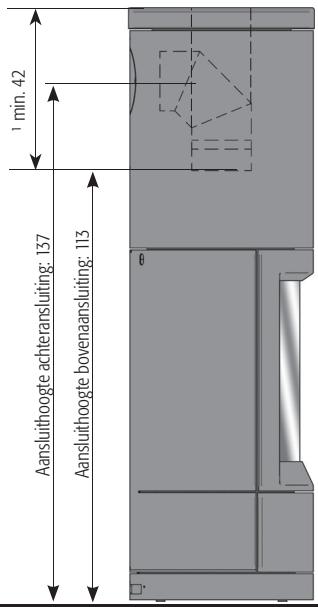

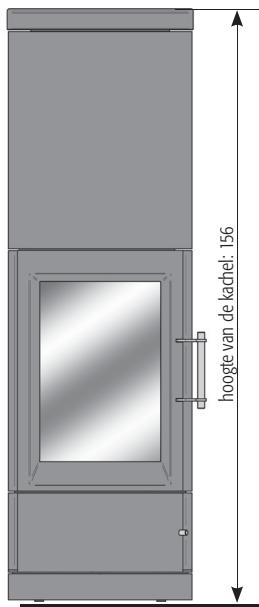

vooraanzicht
zijaanzicht
bovenaanzicht
*Voor een afzonderlijke luchttoevoer in passiefhuizen en bij onvoldende luchttoevoer in de kamer waar de kachel staat.
Afmetingen in cm
30 EG-conformiteitsverklaring
Het origineel van de conformiteitsverklaring en de bijbehorende documenten werden bij de producent neergelegd
voor vaste brandstoffen met de handelsnaam :
Ottawa
conform is met de bepalingen van de:
EG-richtlijn voor bouwproducten 89/106/EWG en hetmandaat M129
en overeenkomt met de volgende geharmoniseerde norm:
EN 13240:2001+EN 13240:2001/A2:2004
De ruimteverwarmingsapparatuur voor vaste brandstoffen werk voor wat betreft de in de norm gestelde eisen getest door het volgende genotificierde keuringsbureau:
RWE Power AG
Fernando Najera, bedrijfsleider
De veilgehidesinstructies voor de bij het product behorende montage en bedieningsinstructie dienen in acht genomen te worden.
