GEBRUIKSAANWIJZING LUNO GAS HASE

met de aankoop van uw Hase gashaard hebt u gekozen voor een kwaliteitproduct.

Een ambachtelijke traditie, een elegant design en de modernste brandtechniek garanderen dat u jarenlang plezier beleeft aan uw gashaard.

De buitenkant van de haard bestaat uit sterke met moderne lastechnieken bewerkte staalplaten. Thermo stenen in de stockruimte en een temperatuurbestendige speciale lak garanderen stabiliteit en een lange levensduur van alle Hase modellen.

Topkwaliteit van alle materialen is voor ons even vanzelfsprekend als de grootste zorgvuldigkeit bij de verwerking.

De Luno Gas Kachel is een convectie verwarmingsapparaat met het effect dat haardvuur geeft door gloeiende kooldeeltjes en imitate houtbloken

De bediening kan handmatig of via afstandbediening plaatsvinden. Werking d.m.v. temperatuur en ingesteldeijd is slechts via de afstandsbediening in te stellen.

Voor een optimalveilig, economisch en milieuvriendelijk gebruik, raden wij u aan, de veiligheidsvoorschriften van de gaskachel en de handleiding in acht te nemen.

Veiligheidsvoorschriften:

Bij gaslucht:

1. Geen open vuur! Niet roken!
2. Vonkvorming vermijden! Geen elektrische schakelaars gebruiken, ook geen telefoon, stekkers en bel!
3. Hoofdkraan van het gas afluien!
4. Ramen en deuren openen!
5. Huisbewoners waarschuwen en het gebouw verlaten!
6. Firma die gas levert en verwarmingsinstallatiefirma van buiten het gebouw opbellen!

Opgelet:

Lees, vooraleer u uw gastroestel installeert en in gebruik neemt,.Deze iding nauwlettend door.Bewaar dit handboek op een veilige plaats.Deenten heb u nodig bij onderhoudswerkzaamheden aan het toestel.

Vór de installmentie moet worden gecontroleerd of het toestel volledig en onbeschadigd is. De installmentie moet vakkundig geschieden, door een vakman, zodat de feilloze werkung van het toestel kan worden gegarandeerd.

Deze gebruikershandleiding ward opgesteld in overeenstemming met EN 613.

Dit toestel mag enkel worden gebruikt met gesloten en vergrendelde deur. De werkung ervan met gesprongen, gebroken of ontrekende ruiten is Niet toegelaten.

De buitenkant van de kachel worden tijdens de werkung verhit. Wij bevelen waar aan om een gegaste bescherming aan te brengen wanner het toestel worden gebruikt in aanwezigheid van kinderen, senioren of mindervale Personen.

Probeer nooit om afval in het vuur te verbranden. Dit toestel is geen verbrandingsoven.

Vergewis u ervan, dat geen stoffen zoals gordijnen zich bevinden boven of in de nabijheid van de buitenmantel van dit toestel.

Inhoud

Technische gegevens - aardgas 77
Technische gegevens - propaan 78
Technische gegevens - afmetingen 79
1. Belangrijke Veiligheidsinstrumentes 80
2. Installatie 81
2.1 lgemene Installatierichtlijnen 81
2.2 Plaats van de kachel 81
2.3 De batterijenplaatsen/ervangen 81
2.4 Transporthulp 82
2.5 Ventilatie 82
2.6 Algemene instructies voor autonome systemen 82
2.7 Aansluitingsonderdelen concentrische uitlauf 83
2.8 Gasaansluiting 83
2.9 Druktest 84
2.10 Opstelling van het vuurbed uit decoratiehout 84
2.11 De kacheldeur openen 84
2.12 Opstelling van de houtbloken: aardgas 85
2.13 Opstelling van de houtbloken: propaan 85
2.14 Opstelling van de keramieken kachelstenen: aardgas 86
2.15 Opstelling van de keramieken kachelstenen: propaan 87
2.16 Opstelling van de kiezelstenen: aardgas 87
2.17 Opstelling van de kiezelstenen: propaan 87
2.18 Eerste ingebruikname van de gaskachel 87
3. Onderhoud 88
3.1 Jaarlijs onderhoud 88
3.2 Tips 88
4. Bediening 89
4.1 Afstandsbediening met temperatuurregeling 89
4.2 Weergave instellen 89
4.3 Tijd instellen 89
4.4 Modi 89
4.5 Naar een andere modus overschakelen 90

4.6 De temperatuur instellen 90
4.7 De timer instellen 90
4.8 Kachel ontsteken 90
4.9 Toestel volledig uitschakelen 91

Kopmarkering: 700, Categorie energiebesparing: 2, NOx: geen categorie

Kopmarkering: 200, Categorie energiebesparing: 2, NOx: geen categorie

Land van bestemming	aardgas	Aanvoerduk [mbar]	Brandstofduk [mbar]	Nominal vermogen [kW]	Gastroevoir [m3/h]	Classificatie
AT	G31 I3P	50*	29,0*	6,7	0,4	C11 / C31
BE	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
CH	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
CZ	G31 I3P	30*/37*/50*	29,0*	6,7	0,4	C11 / C31
DE	G31 I3P	50*	29,0*	6,7	0,4	C11 / C31
ES	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
FR	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
GB	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
GR	G31 I3P	30*/37*/50*	29,0*	6,7	0,4	C11 / C31
IE	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
IT	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
LT	G31 I3P	30*	29,0*	6,7	0,4	C11 / C31
NL	G31 I3P	30*/50*	29,0*	6,7	0,4	C11 / C31
PL	G31 I3P	36*	29,0*	6,7	0,4	C11 / C31
PT	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
SL	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31
SK	G31 I3P	30*/37*/50*	29,0*	6,7	0,4	C11 / C31
TR	G31 I3P	37*	29,0*	6,7	0,4	C11 / C31

• Opmerking: wonneer de kachel op propaangas werk, moet de brandstofdruk afhankelijk van de omgevingsconditions aangepast worden. De ingestelde brandstofdruk veronderstelt een toevoerdruk van 30 mbar. Duid na plaatsing de toevoerdruk op het typeplaatje aan.

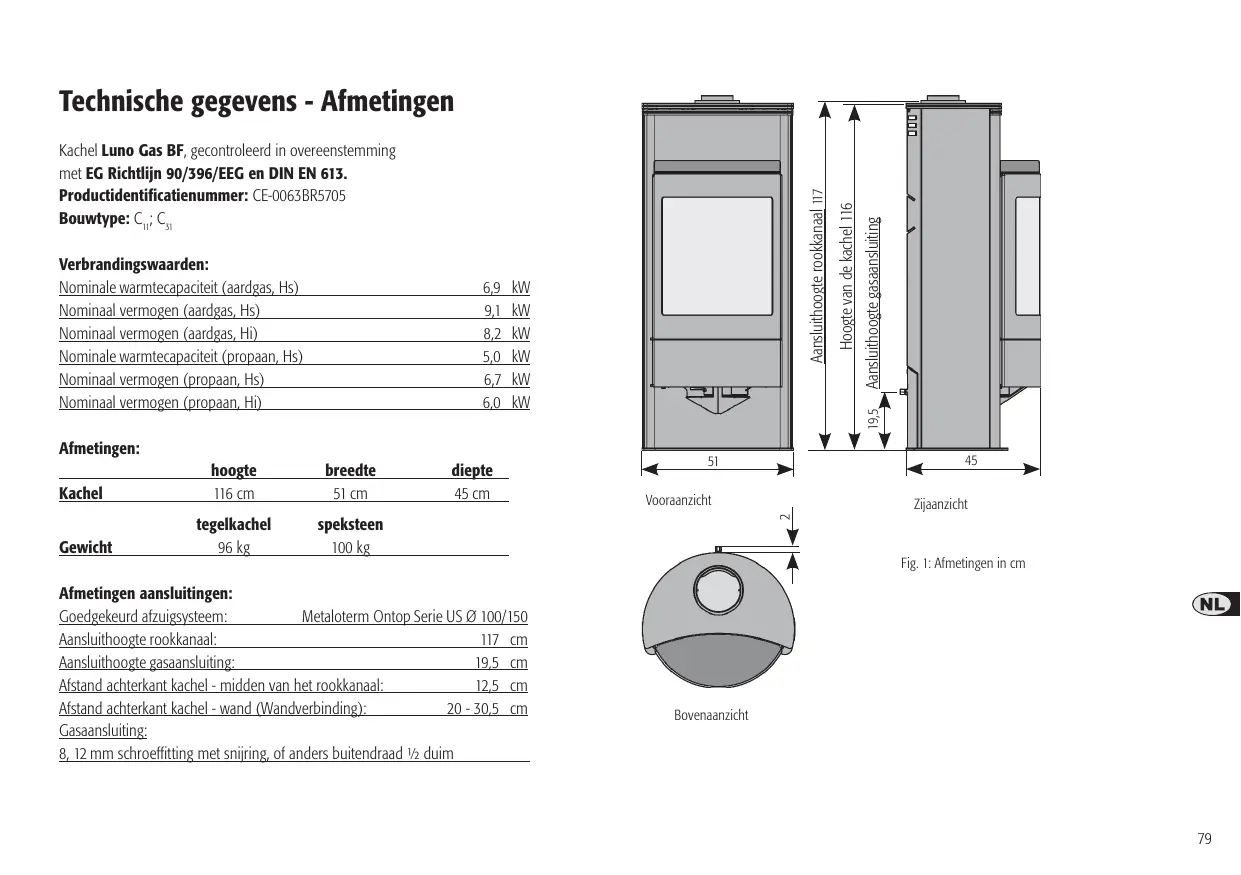

Technische gegevens - Afmetingen

Kachel Luno Gas BF, gecontroleerd in overeenstemming

met EG Richtlijn 90/396/EEG en DIN EN 613.

Productidentificationnummer: CE-0063BR5705

Bouwtype: C_11^ . C_51

Verbrandingswaarden:

Nominaile warmtecapaciteit (aardgas, Hs)	6.9 kW
Nominal vermogen (aardgas, Hs)	9.1 kW
Nominal vermogen (aardgas, Hi)	8.2 kW
Nominal warmtecapaciteit (propaan, Hs)	5.0 kW
Nominal vermogen (propaan, Hs)	6.7 kW
Nominal vermogen (propaan, Hi)	6.0 kW

Afmetingen:

	hoogte	breedte	diepte
Kachel	116 cm	51 cm	45 cm
	tegelkachel	spekteen
Gewicht	96 kg	100 kg

Afmetingen aansluitingen:

Goedgekeurd afzuigsystem:	Metaloterm Ontop Serie US Ø 100/150
Aansluithoogte rookkanaal:	117	cm
Aansluithoogte gasaansluiting:	19,5	cm
Afstand achterkant kachel - midden van het rookkanaal:	12,5	cm
Afstand achterkant kachel - wand (Wandverbinding):	20 - 30,5	cm
Gasaansluiting:
8. 12 mm schroeffitting met snijring, of anders buitendraad 1/2 duim

Vooranzicht
Bovenanzicht

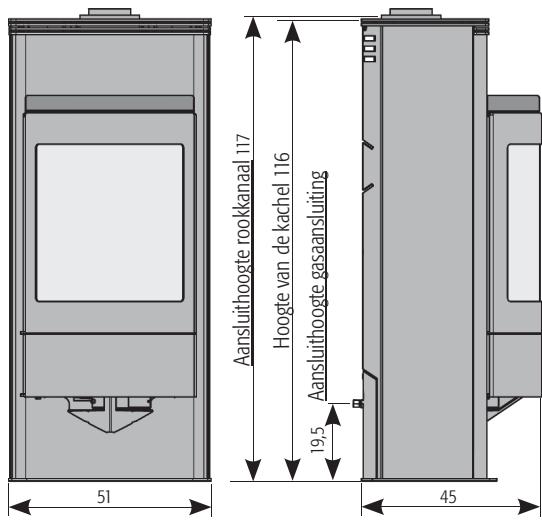

Fig. 1:Afmetingen in cm

NL

1. Belangrijke Veiligheidsinstrumenties

In deze kachel zich een vuurbed in decoratiehout UIT vuurvaste keramiekvezels. Deze kunstmatige vezels können bij overmatig contact irritatie aan de ogen, de huid of de luchtwegen veroorzaken. Wij raden dan ook aan, tijdens de omgang met deze materialen zo weinig möglichst stof te creeren. Daarnaast stellen wij voor om tijdens plaatsing of onderhoud een stofzuiger met HEPA-filter te gebruiken. Daarmee kut u alle stof en as in en rond de kachel verwijdenen. Wanner u onderdelen van het decoratiehout wilt verrangen, raden wij aan om de oude stukken in een gesloten plastieken zak te steken en deze weg te doen. Deze onderdelen zijn geen buitengewoon afval, u kutze gewoon bij erkende recyclagecentra voor industrieel afval kwijt.

Vooraan aan de vuurhaard van deze gaskachel brandt een waakvlam. De installmenter mag deze Niet aanzetten. Het systeme mag Niet afgekoppeld worden; voor verrangingswerken moot enkel originele onderdelen van de producent gebruikt worden.

Deze gaskachel werkst op aardgas of propaangas. Gebruik evenwel enkel gas dat u bij de aankoop aangeraden werk. Zorg er steeds voor dat de kachel enkel op dit soort gas loopt. Gebruik geen andere gassoorten. Het typeplaatje op uw kachel vermeldt welk soort gas als brandstof kan gebruikt worden.

Bij de bouw, het testen en de goedkeuring van deze gaskachel werden de geldende gebruiks, werkings- en veiligheidsvoorschriften in acht genomen.

Controleer voor het plaaten of deze gaskachel compatibel is met de toevoer configuratie, het soort gas en de druk ter plaatse. Raadpleeg de technische specificaties van dit toestel op de eerste bladzijden van deze installmentehandelieiding.

Deze gaskachel is een verwarmingselement met hoge efficiente. Daarom voelenijdens de werkig alle behuizingsonderdelen van de kachel heet aan. Behalve de klapdeur en de regelknop van het bedieningsorgaan, die erop voorzien zijn om Niet heet aan te voelen, doe allere andere onderdelen Dienst als verwarmingselement. Raak deze dan ook nicht aan.

Zorg ervoor dat er zich binnen een straal van 30~cm geen brandbare materialen, Zoals gordijnen, bevinden.

Deze gaskachel is geen droogelement en kan waarom nicht als dusdanig gebruikt worden.

Bij deplaatsing dient men met de volgende voorschriften rekening te houden:

• In Duitsland: Technische Regeln für Gas-Installationen DVGW-TRGI 1996 (editie 1996)
• In Nederland: Algemene Gasinstallatievoorschriften (GAVO) NEN 1078
• In Belgie: NBN D51-003 plus eventuele regionale voorschriften
  In Groot-Brittanniè: British Standards BS 587 Deel 1 en 2, BS 5440 Deel 1 en 2, BS 6891, BS 5871 Deel 1 en BS 1251. Bijkomend: Building Regulations Document J en desbeteffende Building Regulations (bouwkundige voorschriften) en normen uitgevaardigd door het Department of the Environment (milieuministerie) of de Scottish Development Department (Schots ministerier voor ruimtelijke ordening en bouwnijverheid)
• In Ierland moet de installment worden doorgevoerd in overeenstemming met IS813, ICP3, IS327, Building Regulations, Codes of Practice (richtlijnen), aanwijzingen van de fabrikant en alle geldende reglementeringen.

Wij zijn nicht aansprakelijk voor de volledigkeit van deze opsomming. Toch kan de installmenteur in geval van Niet-naleving van regionele of nationale voorschriften aansprakelijk worden gesteld.

Controleer voor het plaatsen of deze gaskachel compatibel is met de toevoerconfiguratie, het soort gas en de druk ter plaatse. Raadpleeg de technische specificaties van dit toestel op de eerste bladzijden van deze installmentehandelieing.

2. Installatie

2.1 Algemene Installatierichtlijnen

Gasaansluiting

8 mm, 12 mm schroeffitting met snijring, of anders buitendraad 12 duim

Kachel in kwestie

Autonoom

Bveiliging rookgas

metwaakvlam

NOx -niveau

zie de technische specificaties vooran in deze installmentiehandleiding

Goedgekeurd afzuigsysteme

Metaloterm Ontop Serie US 0 100/150

Vór deplaatsing van het toestel moet al het vuil (waaronder stof), en in het bijzonder brandbaar materiaal,uit wat het vuurgedeelte worden verwijderd worden.

Indien de instructies in deze handleiding of de regels en normen nicht in acht worden genomen können gevaarlijke situations ontstaan.

2.2 Plaats van de kachel

Dit toestel is zo gebouwd dat de verbrandingsruimte Niet met de grond in aanraking komt.

Het is dan ook nicht nodig, op de stookplaats bijzondere maatregelen te nemen, aangezem de vloer noch nicht opwarmt.

Wanner u het toestel in een nisplaat, bewaar dan minstens 5 cm afstandussen de kachel en onbrandbare materialen.

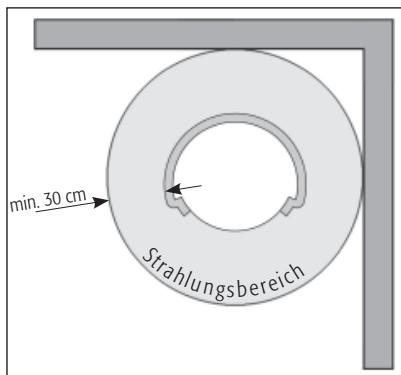

De minimale afstand+tussen de kachel L en brandbare materialien bedraagt 30~cm

Fig. 2

2.3 De batterijenplaatsen/vervangen

Een geluidssignal (drie korte „piep“-tonen) waarschuwt u wanner u de batterijen要去 verrangen.

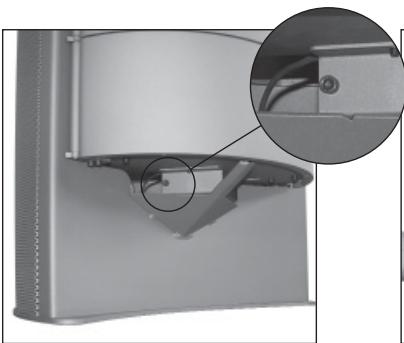

Wonneur u de batterijen in de ontvanger wilt plaaten of verrangen, moet u eerst de bevestigsschroef losdraaien en de ontvanger maar voren uittrekken (zie afbeelding 3,4). Nu opent u de klep van het batterijvak en plaatst u de batterijen. Plaats de ontvanger terug en bevestig hem opnieuw met de schroef.

Type batterij

Ontvanger: 4xAA, type R6, enkel alkaline

Zender: PP3 (9V blok, enkel alkaline)

Fig. 3

Fig. 4

NL

2.4 Transporthulp

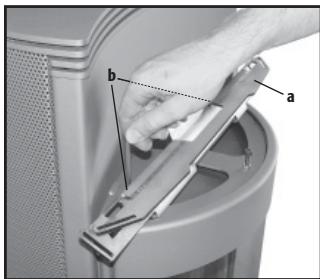

Fig.5 Transporthulp (a) losschroeven Let op:Bouten (b) terug in de kachel schroeven,deze worden gebruikt om de keramische tegel of de speksteentegel te ondersteunen en af te stellen.

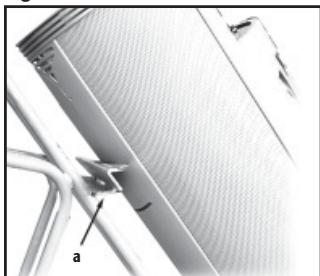

Fig. 6 Voor transport met een steekwagen de transporthulp (a) in de bovenste gleuf van dechterwand van de kachel steken
Fig.7 Voor het optillen van de kachel de transporthulp (a) in de onderste gleuf van dechterwand van de kachel steken.

Fig. 5

Fig. 6
Fig. 7

2.6 Algemene instructies voor autonome systemen

De installmentemogelijkheden voor dit autonome systeem met concentrische uitlaat� erg versuschieren. Zowel een dak- als een wanddoorvoer zijn möglichk. De uitlaat kan in een reeds bestande kachel ingebouwd worden. Er kan ook een volledig niew afzugsysteme geplaatst worden.

Het systeem maakt gebruik van een concentrische uitlaat met een binnenbuis van 10~cm diameter, ingekapseld in een buitenbuis met een diameter van 15~cm . Het rookgas uit het verbrandingselement worden doorheen de binnenbuis veilig maar buten afgeleid. De ruimte:tussen de binnen- en buitenbuis doet diest als toevoerkanaal dat verse lucht maar de kachel leidt.

Deze concentrische buizen worden buiten aan een doorvoer gekoppeld die de rookuitstoot en de verse lucht voor de verbranding van elkaar gescheden houdt. Deze doorvoer要去 steeds vrijhoven worden; soms要去 dan ook een geschikte beschemming worden angebracht, indien het element zich op „lage" hoogte bevindt (gewoonlijk een hoogte van minder van 2 m boven de grond).

Wanneru gebruik maakt van een reeds bestande uitaat of kachel, dient u voor deplaatsing contact op te nemen met een deskundige. Kachels die reeds gebruikt werden,要去en professioneel gereinigd en op gaten gecontroleerd worden.

Het Europese CE-certificaat voor dit systeme geldt uitsluitend voor de door de producent opgegeven afzuisystemen; bijplaatsing mogen dan ook enkel originele afzuisystemen gebruikt worden, andere systemen komen Niet in aanmerking.

Op de volgende bladzijden vindt u meer informatie over de posities voor de doorvoerelementen.

In houten frames

Autonome systemen können meestal binnen in houten frames geinstalleerd worden. Daarbij is het zeer belangrijk dat ook met een afzuinstallatie de buitenwanden die dieren als drager hun beschermende capaciteit bewaren. Vooraleer u dergelijke werken aanvat, dient u waarover eerst meer informatie te verzamelen.

2.5 Ventilatie

Met autonome systemen要去en gebouwen nicht extra geventileerd worden. Het toestel is ook in normale tostand geschikt voor ruimtes met airconditioning.

Open garages of aanbouwen

Wanner een buis uitkomt in een open garage of een aanbouw,要去 deze aan weerszijden een opening hebben en vastzitten. Er要去 minstens 600~mm tussen het laagste stuk dak en het boveneinde van de doordvoer zitten.

Tip: Een overdekte doorgang is geen open garage.

Kelders, lichtschachten en steunwanden

Plaats geen doorvoer in kelders, lichtschachten of ruimtes die buiten door steunwanden omringd worden. Dit is wel möglich wanneer u de juiste maatregelen heeft genomen opdat de verbrandingsproducten te allen tjide ongehinder en veilig afgezogen konnen worden. Dit autonome systeem mag waar geplaatst worden, op voorwaarde dat de uitlaat minstens 1 m boven het hoogste punt ervan uitkomt, zatat de verbrandingsproducten veilig konnen verwliegen.

2.7 Aansluitingsonderdelen concentrische uitlaat

De volgende bladzijden beschrijven de verschillende aansluitingsonderdelen die men voor deze gaskachel kan gelebruiken. (zie bijlage)

Belangrijke opmerking over dakdoorvoeren (C_31)

Wanner de doorvoer op het dak worden geplaatst (klass C_31 ), dan要去 dwars over

de rookuitlaat in de kachel een smoorklep (a) worden aangebracht. Werkt de Luno-kachel op propaangas, dan is zo'n smoorklep Niet vereist.(Fig. 8,9)

Fig. 8

Fig. 9

2.8 Gasaansluiting

Houd bij deplaatsing van de buizen steeds rekening met de omgevingscondities en zorg ervoor dat de gastoevoer en minimale druk voldoen aan de technische specificaties in deze handledieing. Buizen van de gasaansluiting die zich op更是 dan 1 meter van de kachel bevinden, hebben minstens een diameter van 15mm ; buizen met een diameter van 8mm zijn enkel geschikt voor aansluitingen aan de kachel of voor afstanden van minder dan 1 meter tot aan de kachel. De kachel heeft een schroefverbinding voor buizen van 8mm .

U moet op de toevoerleiding op een goed bereikbare plaatens gaskraan installereren. De gastroevoer kan dan indien nodig afgesloten worden.

Verwijder stof, ander vuil en residu'suit de toevoerleidingen vooraleer u het toestel aansluit. Vermijd zo dat de kop en de kraan verstopt raken en de garantie vervalt.

Alle toestellen worden voor verzending op gasdichtheid gecontrolerd; doe deze testECHTER voor de ingebruikname opnieuw om na te gaan of de vuurhaard tijdens het transport nicht beschadigd werk.

In geval van aansluiting met een starre buisleiding moet de kachel zeker worden gefexeerd.

NL

Fig. 10

Fig. 11

BefestigBevestigingshoek (a) monteren met ring (e) en schroef (d) aan afstandsstrook (b) (Fig. 11).

De kachel in de juiste positie brengen. Bevestigingshoek (a) aan de wand bevestigen met plug (g) en schroef (f). (Fig. 11)

Afstand achterkant kachel - wand (Wandverbinding): 20 - 30,5 cm

2.9 Druktest

Meet de gasdruk op de vuurhaard; zorg ervoor dat alle op de gasteller aangesloten gasverbruikers - dus ook alles kachel - aanstaan.

2.10 Opstelling van het vuurbeduit decoratiehout

Gebruik uitsluitend decoratiehout dat bij dit toestel werk geleverd. Volg bij de opstelling van het hout de instructies op de volgende bladzijden. Voor uw verwangstukken en matten, kutu bij uw Hase-dealer terecht; LAST DEZE STUKKEN ENKEL DOOR een erkende installmenter plaatsen.

2.11 De kacheldeur openen

Om de kacheldeur te openen draait u de inbusschroeven aan de boven- en onderzijde van de kacheldeur (a,b) los. De deur opent maar links (Fig. 12, 13).

Om de kacheldeur waar te sluiten zet u de meegeleverde stang (c) aan (Fig. 14). Duw de kacheldeur zich,plaats de bovenste inbusschroef (a) en draai deze aan,doe daarna hetzelfde met de onderste schroef (b) (Fig. 15).

Fig. 12

Fig. 13

Fig. 14

Fig. 15

2.12 Opstelling van de houtblokken: aardgas

1/2 zak asblokken, 6 decoratieve houtblokken

Werkwijze: Leg erst de mat op de vuurhaard en dan de kachelrooster bovenop de mat en de vuurhaard.

Leg het grobe blok achefteraan in de verbrandingsruimte op de rooster (Fig. 16).

Verdeel de inhoud van de zak met asblokken gegelijkmatig over de vuurhaard en de rooster. Zorg ervoor dat de waakvlam Niet geblokkeerd raakt en er geen asblokken onder de beschemplaat van de waakvlam terechtkommen (Fig. 17).

Plaats de vier middelgrote blokken zodat elk bloc achteraan met+zijn uiteinde op het groe bloc ligt en vooraan tot in het vuur aan de voorkant reikt.

Leg het staattekleineblokhelemaalvooraan in de verbrandingsruimte,nog voorde beschemplaat van de waakvlam (Fig.18).

De waakvlam moetijdens het branden steeds zichtaar blijven.

Fig. 16

Fig. 17

Fig. 18

2.13 Opstelling van de houtblokken: propaan

1/2 zak asblokken, 6 decoratieve houtblokken

Werkwijze: Leg erst de mat op de vuurhaard en dan de kachelrooster bovenop de mat en de vuurhaard.

Leg het grote bloc achteraan in de verbrandingsruimte op de rooster.

Verdeel de inhoud van de zak met asblokken geleijkmatig over de vuurhaard en de rooster. Zorg ervoor dat de gasafvoeropeningen en de waakvlam Niet geblokkeerd raken en er geen asblokken onder de beschemmplaat van de waakvlam verechtkommen (Fig. 19).

Plaats de twee grootste van de vier middelgrote blokken zodate elk bloc achteraan met zich uiteinde op hetGPC bloc ligt en vooraan tot in het vuur aan de voorkant reikt. Leg een bloc aan weerszijden van de vuurhaard, langs de wanden van de verbrandingsruimte (Fig. 20).

Plaats de twee andere middelgrote blokken zodate elk bloc achteraan met zich uiteinde op het grote bloc ligt en gegen de achterzijde van de verbrandingsruimte ligt. Het voorste uiteinde van het bloc moet in het midden op de vuurhaard liggen. Zorg ervoor dat de gasafvoeropeningen Niet geblokkeerd raken.

Leg het LASTKE blck helemaal vooraan in de verbrandingsruimte, nog voor de beschermplaat van de waakvlam (Fig. 21).

De waakvlam moetijdens het branden steeds zichtaar blijven.

Fig. 19

Fig. 20

Fig. 21

2.14 Opstelling van de keramieken kachelstenen: aardgas

1 zak met 26 stenen

Werkwijze: Leg eerst de mat op de vuurhaard en dan de kachelrooster bovenop de mat en de vuurhaard.

Plaats 3 stenen gegen dechterzijde van de verbrandingsruimte en 2 stenen links en rechts van de vuurhaard (Fig. 22).

Leg 2 stenen in het midden naast elkaar op de vuurhaard (Fig. 23).

Plaats 4 stenen gegen de voorzijde van de rooster (Fig. 24).

Leg 2 stenen bovenop de 2 stenen helemaal achteraan, zodate zich gegen dechterlijke van de verbrandingsruimte liggen; 2 andere stenen horen:tussen de uiterste stenen van dechterste en middelste rij (Fig. 25).

Leg daarna nogmaals 5 stenen tussen de middelste en de Voorste rij (Fig. 26).

Plaats 2 stenen ache ter middelste rij, tussen de 3 stenen van de rij waarchter (Fig. 27).

Leg 3 stenen op een rij in het midden, op de andere stenen, zodate ij tussen de middelste en城县 rij stenen op de vuurhaard liggen.

De LASTSTE steen hoor helemaal bovenaan, links of rechts in het achechterste gedeelte (Fig. 28).

Zorg ervoor dat de waakvlam zichtaar blijft.

Alle stenen liggen nu op hun plaats.

Fig. 22

Fig. 24

Fig. 26

Fig. 28

Fig. 23

Fig. 25

Fig. 27

2.15 Opstelling van de keramieken kachelstenen: propaan

1 zak met 26 stenen

Werkwijze: Leg eerst de mat op de vuurhaard en dan de kachelrooster bovenop de mat en de vuurhaard.

Plaats 3 stenen gegen dechterzijde van de verbrandingsruimte en 2 stenen links en rechts van de vuurhaard (Fig. 22).

Leg 2 stenen in het midden naast elkaar op de vuurhaard (Fig. 23).

Plaats 4 stenen gegen de voorzijde van de rooster (Fig. 24).

Leg 2 stenen bovenop de 2 stenen helemaal achteraan, zodate zich gegen dechterlijke van de verbrandingsruimte liggen; 2 andere stenen horen:tussen de uiterste stenen van dechterste en middelste rij (Fig. 25).

Leg daarna nogmaals 5 stenen tussen de middelste en de Voorste rij (Fig. 26).

Plaats 2 stenen acheer de middelste rij, tussen de 3 stenen van de rij waarachter. Leg 3 stenen op een rij gegen de zichterzijde van de verbrandingsruimte, zodat zij bovenop dechterste rij liggen (Fig. 29).

De staatste steen komt bovenop de andere stenen, in het midden en op de stenen die u het staatste in de vuurhaard heeft gelegd (Fig. 30).

Zorg ervoor dat de waakvlam zichtaar blijft.

Alle stenen liggen nu op hun plaats.

Fig. 29

Fig. 30

2.16 Opstelling van de kiezelstenen: aardgas

1 zak met kiezelstenen

Werkwijze: Leg erst de mat op de vuurhaard en dan de kachelrooster bovenop de mat en de vuurhaard.

Verdeel de inhoud van de zak over de mat en de rooster.

Zorg ervoor dat er geen kiezelstenen onder de beschermplaat van de waakvlam terechtkommen; dit

gedeelte moet onbedekt bijven zodate de waakvlam het centrale brandelement ongehinder kan ontsteken (Fig. 31).

Fig. 31

2.17 Opstelling van de kiezelstenen: propaan

1 zak met kiezelstenen

Werkwijze: Leg erst de mat op de vuurhaard en dan de kachelrooster bovenop de mat en de vuurhaard.

Verdeel de inhoud van de zak over de mat en de rooster; de gasafvoeropeningen要去en onbedekt blijven.

Zorg ervoor dat er geen kiezelstenen onder de

beschermplaat van de waakvlam terechtkomen; dit gedeelte moet onbedekt bijv den zdat de waakvlam het centrale brandelement ongehinderd kan ontsteken (Abb. 39)

Fig. 32

2.18 Eerste ingebruikname van de gaskachel

Vór de eerste ingebruikname van de gaskachel bij de klant MOET deze kachel op dichtheid worden gecontroleréd.

Laat het vuur minstens 5 Minutes in de hoogste stand branden, opdat het afzuiigsystem opwarmt.

In geval van problemen要去 den kachel/uitlaat gecontroleerd worden. Koppel de kachel los van de gastroevoer en vraag advies bij een deskundige.

Tijdens een eerste gebruik van de kachel zar gedurende enkele uren geur en/of rook vrijkomen. Zorg waarom voor een goede ventilatie van de ruimte waar de kachel zich bevindt.

Bij de eerste ingebruikname konnen aan de binnenzijde van de keramische glasplaat witte afzettingen ontstaan. Dit is een ongevaarlijke aanzetting die met normale reinigingsproducten verwijderd kan worden.

3 Onderhoud

3.1 Jaarlijks onderhoud

Laat de gaskachel eenmaal per joar door een gekwalificeerde en competente installateur controleren.

Open de deur en haal alle decoratiestukken ut de kachel.

Neem de mat van de vuurhaard.

Verwijder alle resten van de vuurhaard met een stofzuiger en een borstel.

Controller het brandelement.

Doe een test van de ontsteking.

Test of de ontstekingsbeveiliging werkt.

Het brandelement zou probleemloos要去en werken. Indien zich toch problemen voordoen,要去 de installeur de ingestelde druk van het toevoersystem controlleren; de correcte druk staat—helemaal vooraan in deze handledging.

Reinig de decoratiestukken en leg ze opniew in de kachel (volg waar bij de instructies hierboven); verwang de stukken die kapot of beschadigd zijn.

Controleer of de deuren goed sluiten en de vensters nog intact+zijn; sluit dan de kachel weer.

Gana of er geen gaslekken zijn.

Zorg ervoor dat er geen brandbaar materiaal in het afzuisysteme zit.

Gebruik uitsluitend originele reserveonderdelen van Hase; indien u valse onderden gebruikt, verwalt de garantie en{kunnen gevaarlijke situates ontstaan.

Overzicht van de wisselstukken

Gebruik uitsluitend originele wisselstukken van de fabrikant.

• Brandermat
  Gaskraan
  Aardgasbek
  Propaanbek
  Aardgas-ontstekingsbrander
  Propaan-ontstekingsbrander
• Vensters van de brandkamer

3.2 Tips

De waakvlam brandt Niet of dooftuit

Kijk of de gastroevoer aan het toestel en aan de gasteller openstaat.

Zorg ervoor dat de kop van de waakvlam Niet bedekt is, geblokkeerd raakt of dat er geen stof of vuil op ligt.

Kijk of het verwarmingselement Niet beschadigd werkijdens het transport.

Dit element is namelijk een erg gevoelig elektromagnetisch toestel.

Wanneru propaangas gebrukt: Controller of de gasfles Niet leeg is.

In sommige geallen要去 unde ontstekingsprocedureeermaals herhalen.

De waakvlam brandt of werkt nicht maar behoren

Zorg ervoor dat de waakvlam Niet te groot of te klein is voor het gas dat u gebruikt. De vlam要去 het uiteinde van het verwarmingselement beroeren.

De waakvlam worden in de fabriek ingesteld.

Het centrale brandelement blijkt nicht juist te branden

Zorg ervoor dat er voldoende druk op het toegevoerde gas staat. Controleer de brandstofdruk door de druktestschroef los te draaien en de druk te meten met een manometer. Er moet voldoende gas worden aangevoerd. Zet het vuur op de hoogste stand en draai dan alle andere gasverbruikers in uwuisuit. Lees af op de gasteller hoeveel gas u verbruikt.

Het brandelement要去 problemoos werken. De vlam要去 hoger branden dan het brandelement en要去 stabel bijven. Pas dan können de decoratiestukken geplaatst worden.

4. Bediening

Wij raden u aan om de gebruikershandleiding vór de ingebruikname van uw gaskachel zorg-vuldig door te lezen.

Tijdens een eerste gebruik van een newt toestel za gedurende enkele uren geur en/of rook vrijkomen. Zorg waarom voor een goede ventilatie van de ruimte waar de kachel zich bevindt. Dit toestel beschikt over een beveiliging. Wanner de uitlaat geblokkeerd raakt, sluit die de gastoevoer af. Wanner dit systeme activeert en de gastoevoer aflsuit, wacht dan 3 minuten er u de kachel opnieuw aanzet; zorg ervoor dat u de gasregelknop eerst in de OFF-positie draait. Indien de waakvlam Niet aanspringt, laut de contactknop dan nog 3 minutes (of voldende lang)uit staan. Wanner de toevoer geblokkeerd blijft, neem dan contact op met de installmenteur.

Het bedieningsorgaan zich après de klapdeur, onder de kacheldeur. Deze heeft een magnetisch sluitsystem en kan eenvoudig open worden getrokken (Fig. 33).

Alle uitvoeringen van dit toestel hebben een conventionele waakvlam. De waakvlam bevindt zich midden in de vuurhaard en is zichbaar doorheen het glas vooraan. Wanner u de waakvlam opzetelijk of bij vergissing doof, dient u 3 Minutes te wachten eer u deze opnieuw ontsteekt.4.1

Fig. 33

Afstandsbediening met temperatuurregeling

4.2 Weergave instellen

Wanner u geluktijdig op OFF en drukt, gaat u over van de weergave in Fahrenheit (°F) en per 12 uur maar die in Celsius (°C) en per 24 uur, en omgekeerd.

4.3 Tijd instellen

Plaats eerst de batterijen druk dan gelifktiigop und . Het weergavenvenster knippert. U zit nu in de instelmodus.

In de instelmodus drukt u op om het uur en op om de minutes in te stellen.

Wacht even of druk op OFF om onmiddelijk waar de manuele bedieningsmodus terug te keren.

4.4 Modi

MAN: Modus om de hoogte van de vlammen manueel te regelen (kachel in standby-modus)

Druk op om het centrale brandelement te ontsteken of om de vlammen hoger te latent branden. Druk op om de vlammen lager te latent branden of voor de standby-modus (waakvlammodus). Om de vlammen geleidelijk hoger of lager te latent branden drukt u verschillende kerenlicht op of .

Wanner u op de knoppen drukt, verschijt bovenaan rechts op het scherm van de afstandsbediening het symbol „Verzenden".

• TEMP: Modus temperaturregeling dag (automatische modus)

TEMP: Modus temperaturregeling tonight (automatische modus)
Een sensor in de afstandsbediening meet de kamertemperatuur.

De ontvanger vergelijk de kamertemperatuur met de ingestelde temperatuur en zet de vlammen hoger of lager.

TIMER: Modus timer

Tijdens de verwarmingsperiodes P1 en P2 worden de temperatur gestuurd zoals in de automatische modus.

Wonneer de timer op springt (verwarmingscylclusuit), zet de servomotor de klep op standby (waakvlammodus). De temperatuurregeling worden gedeactiveerd om de batterijen te sparen.

Wanneer u ook in de modus 2 de temperatuur automatisch wilt latent regelen, moet u de 2-temperatuur op 4^ of hoger instellen.

4.5 Naar een andere modus overschakelen

Druk op de SET toets en u doorloopt de modi in deutsche volgorde:

MAN *TEMP DTEMP TIMER en opniew MAN

U kunt in elke modus op of drukken om weeer maar manueel te gaan.

4.6 De temperatuur instellen

Druk op de SETtoets tot de modus * TEMP of TEMP verschijnt.

Houd nu SET ingedrukt tot de temperatuurweergave begint te knipperen. U kurz nu via ▲ of de gewenste temperatuur instellen.

4.7 De timer instellen

Druk op de SET toets tot de modus TIMER verschijt. Houd nu SET ingedrukt tot de tijsdsweergave begint te knipperen. Programmeer verwarmingsperiode 1 (P1*) door met ▲ de uren en met▼ de minutes in te stellen.

Druk nogmaals op SET om in te stellen wonneer de eerste verwarmingsperiode (P1 D) afloot.

Door nogmaals op SET te drukken stelt u de tweede verwarmingsperiode (P2*P2) in.

Wanner u slechts een verwarmingsperiode wilt instellen, voert u voor P1* en P1) bezelfteijd in als voor P2* en P2).

Wanner u alle tijsden geprogrammeerd heeft, druk u op OFF om de waarden te activeren.

4.8 Kachel ontsteken

Vooraleer u de kachel ontsteekt, moet de linkse regelknop (a) op "OFF" en de rechtse (b) op "ON" staan. Bovendien moet de ON/OFF-schakelaar (c) aanstaan.

Drukgegelijk op OFF en om het ontstekingsmechanisme te activeren.

Een geluidssignaal werklijk wonneer het opstartsystem in gang worden gezet. De kachel controleert elektronisch of de hoofdgastoevoer openstaat en ontsteekt het centrale brandeelment; dit kan soms 20 seconden duren.

Waarschuwing:

Warneer de waakvlam brandt, stelt de motor de maximale hoogte van de vlammen in het centrale brandelement automatisch in.

Nu sunt u de kachel met de afstandsbediening in een van de hierboven beschreiben modi zetten.

4.9 Toestel volledig uitschakelen

Druk bij elke stand gedurende enkele seconden op OFF. De vuurhaard schakelt vollediguit. Het toestel heeft een ingebouwde veiligeidsstop en kan THATANa enkele minuten opniew opgestart worden.

NL
