GEBRUIKSAANWIJZING RKB-650 ROTEL

Dit symbool maakt de gebruiker er op attent.
dat er zich binnen in het apparaat gevaarlijke
spanngen bevinden en de daarmee kans op
elektrische schokken.

Dit symbool geeft aan dat er bij het apparaat belangrijke bedienings- en onderhouds-aanwijzingen (service) gevoegt+zijn in de vorm van每次都handleiding.

CE

• Rotel products are designed to comply with international directives on the Restriction of Hazardous Substances (RoHS) in electrical and electronic equipment and the disposal of Waste Electrical and Electronic Equipment (WEEE). The crossed wheelee bin symbol indicates compliance and that the products must be appropriately recycled or processed in accordance with these directives.
• Tous les appareils Rotel sont concus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et Electroniques, ainsi que pour le recyclage des produits utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.
• Los productos Rotel está diseñados para satisfacer la normativa internacional en materia de Restrición del Uso de Sustancias Peligrosas (RoHS) en equipos electricos y electrónicos y eliminación de Desechos Procedentes de Equipos Eléctricos y Electrónicos (WEEE). El-symbol del carró de la basura tachado significía laplenia satisfacción de la citadna normativa y que los productos que la incluyen deben ser reciclados o��ecados en concordancia con las mismas.
• Tutti prodotti Rotel sono realizzati seconde le norme internazionali per il trattamento delle sostanze pericolose (RoHS - Restriction of Hazardous Substances) in apparecchi elettrici ed elettronici, e per lo smaltimento di prodotti elettrici ed elettronici (WEEE - Waste Electrical and Electronic Equipment). Il significolo del cestino dei rifiuti con una croce sopra, indica la compatibilità con queste norme e che il prodotto devesse essere opportunamente riciclato o smalito in accordo con le direttive vigenti.
• Rotel-Produkte entsprechen den internationellen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genommen)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entspeichend entsorgt werden müssen.
• Rotel Produktions worden zo ontworpen dat zij voldoen aan de internationale regels betreffende bebeprking van milieuuovriendelijke grondstoffen die geleuchtken worden in elektrische en elektronische apparatuur. Het symbol met voilcontainer met het kruis erdoor betektend u dat u, wannee u dit apparat wilt afvoeren, dit要去 doen volgens de regels die.daarvoor hier gelden.
  Rotelsprodukter urformade for att folja de internationla direktiven RoHS (Restriction of Hazardous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur utjanta elektriska och elektroniska producerk tas on hand. Symbolen med den overkorsade soptunnan inebár attprodukterna mäste atervinnas erller tas on hand enigt dessa direktiv.
• PioaykTb Rotel cnoepKTHPOBAHb TaK, Tc06b cOoTBETCTBOBaT bpe6oAHm MmExdyHapOaHbX dIpeKTHB no OpaHMeHHIO pImeHemn BpehBuX BeueCTB 3NeKpTOTeHXMeCkOM N3eKpTOHmO o6OpyDOBHn (Restriction of Hazardous Substances - RoHS), a Toxke No o6pauHnO COTnyXHBuM CBW cPOK 3NeKpTOTeHXMeCkM N3eKpTOHm o6OpYOBaHm (Waste Electrical and Electronic Equipment - WEEE). H3o6paeHHe nepepeKHyTorO MycOPHO 6aUka HA KoneCX 03Houet cOoTBETBHe 3TMpe6oABHnA, a Toxke To, 0To 3TN pOyoKtB doJnxHb 6bTb BTOPuHn MCNOB3oBAHb (peuKnMIPOBAHb) nHN Xe o6o6oTAHb B COoTBETCBN C yomOnyHTbMn BbIe dupeKTHBAMn.

This symbol means that this unit is double insulated. An earth or ground connection is not required.
- Ce symbole signifie que l'apparil possède une double isolation électrique. L'utilisation d'une prise de terre ou de masse n'est pas obligatoire.
- Este símblo significía que el aparato está doblemente aislado, por lo que no requires ningún tipo de connexion a Tierra o masa.
- Questo significato indica che lo lavoro è doppiamente isolato. Non è necessario il collegamento della messa a terra.
- Dieses Symbol bedetut, dass dieses Gerät doppelt isoliert ist. Es musseder nicht geerdet werden.
Denna symbol betyder att apparaten ar dubbelisolerad och inte behover jordas.

ENGLISH 10
FRANCAIS 15
ESPANOL 21
ITALIANO 27
DEUTSCH 33
NEDERLANDS 39
SVENSKA 45
PYCCKNI 50

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoed technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: LAST het apparaat gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijing. Voordat u met het apparaat goat werkken is het van groot belang dat u weet hoe u ermee om要去en dan dat zo veilig möglichk. Bewaar deze gebruiksaanwijing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachtte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op: bed, sofa, plaid of andere onregelmatieg oppervlakken, waardoor de ventilatiegen geblokkeerd zonden+kunnen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soort-gelijke.

Maatregelen dienen genomen te worden, die de aording en polarisatie van het apparaat nicht te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoens enaar waar de kabel het apparaat binnengaat.

Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel UIT het lich-tnet verwijdert te zich.

Het apparaat za in service gegeven要去en worden wonneer een van de volgende situaties zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zijn.
• Wonneer er toch voorwerpen/vloeestof in het apparaatterecht zichen gekomen.
• Als het apparaat in de regen hebst gestaan.
• Als het apparaat Niet normal functioneert een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gezallen is en/of de kast beschadigd is.

Bedieningsorganen en aansluitingen

De in- en uitgangsaansluitingen

Inkoppling

IopkIIOUeHne

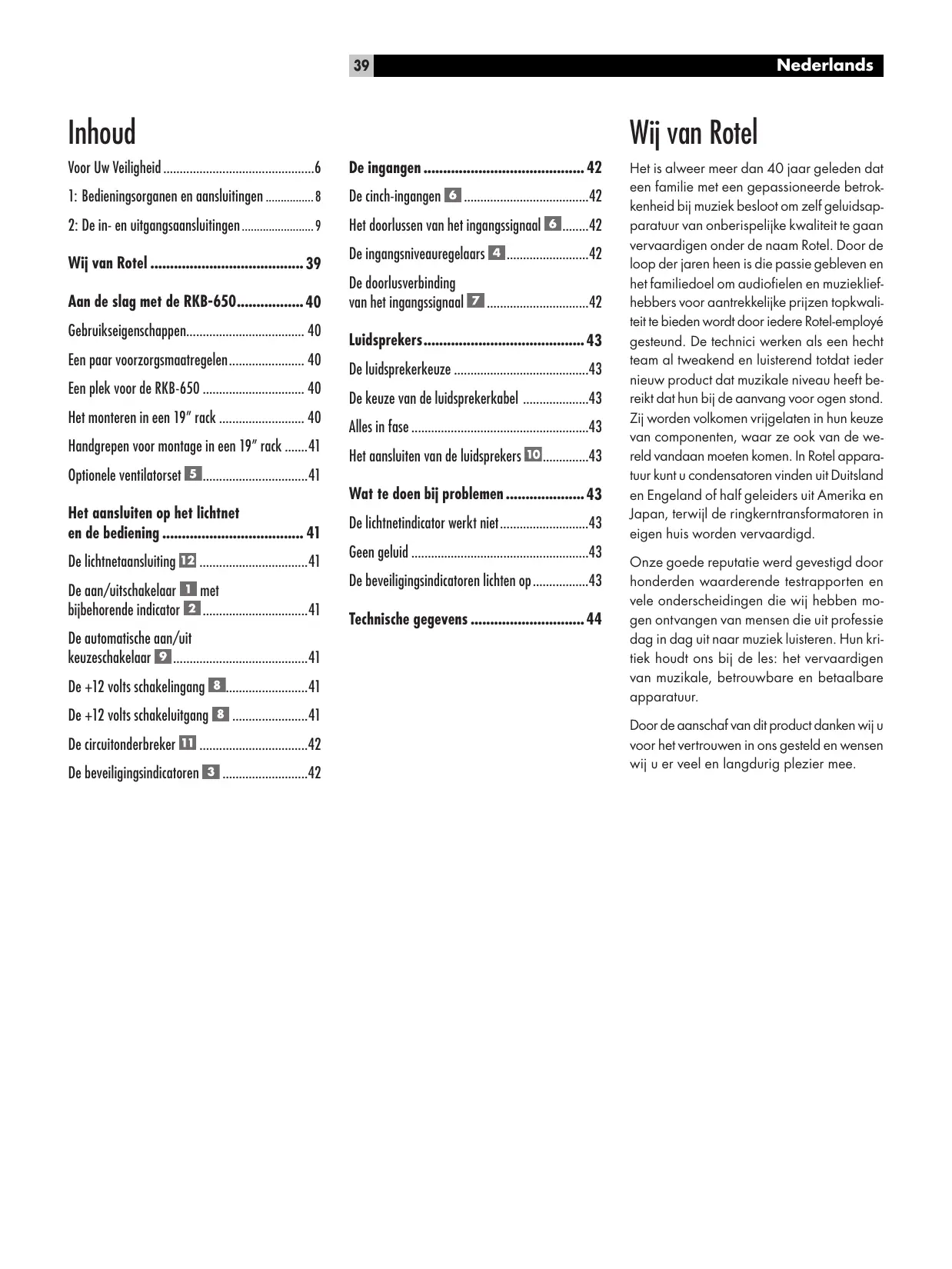

Contents

Panelhoe 3U,132,6 mn

Voor Uw Veiligheid 6

1: Bedieningsorganen en aansluitingen 8
2: De in- en uitgangsaansluitingen. 9

Wij van Rotel 39

Aan de slag met de RKB-650. 40
Gebruikseigenschappen 40
Eenaarvorzorgsmaatregelen. 40
Een plek voor de RKB-650 40
Het monteren in een 19^ rack 40
Handgrepen voor montage in een 19^ rack.....41
Optionele ventilatorset 41

Het aansluiten op het lichtnet en de bediening 41
De lichtnetaansluiting 12 41
De aan/uitschakelaar 1 met bijbehorende indicator 2 41
De automatische aan/uit keuzeschakelaar 9 41
De +12 volts schakelingang 8 41
De +12 volts schakeluitgang 8 41
De circuitonderbreker 11 42
De beveiligingsindicatoren 3 42

De ingangen 42
De cinch-ingangen6 42
Het doorlussen van het ingangssignal 6.....42
De ingangsneiveuregelaars 4 42
De doorlusverbinding van het ingangssignaal 42
Luidsprekers. 43
De luidsprekerkeuze 43
De keuze van de luidsprekerkabel 43
Alles in fase 43
Het aansluiten van de luidsprekers 10 43
Wat te doen bij problemen 43
De lichtnetindicator werkt nicht. 43
Geengeluid 43
De beveiligingsindicatoren lichten op. 43
Technische gegevens 44

Wij van Rotel

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muzieklief-hebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotel-employe gesteund. De technici werken als een hecht team al twweakend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkommen vrijgelaten in hun keuze van componenten, waar ze ook van de werend vandaan要去en komen. In Rotel apparatuur sunt u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigienuis worden vervaardigd.

Onze goede reputatie werden gevestigd door honderden waarderende testrapporten en vele onsderscheidingen die wij hebben mo- gen ontvangen van mensen die uit professsie dag in dag uit waar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit product danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RKB-650

Wij danken u voor de aankoop van onsze RKB-650 eindversterker. Wij zich ervan overtuigd, dat de muziek d.m.v. deze RKB-650 ten gehore gebracht, voor u een jarenlange bron van plezier zal zich.

De RKB-650 is een hoogontwikkelde zeskanaals eindversterker, voor het verrachten van zeer hoge prestaties in een audioketen. Volkomen gescheiden uitgangstrappen, een zeer ruim bemeten energiehuishouding, erste klas onderdelen en natuurlijk Rotel's "Balanced Design" concept staan borg voor een excellente geluidskwaliteit. Bovenstaande kenmerken make n de RKB-650 tot de ideale kompaan voor moeilijk aan te sturen luidspekereenheden.

Gebruikseigenschappen

• Zes kanalen eindversterker, met een vermogen van 50 watts per kanaal aan 8 ohm.
  In te bouwen in een standard 19" rack. De handgrepen zich te verwijderen macht de inbouwbreedte te krap zich.
• Niveau-installing d.m.v. instelpotentiometers op de Voorkant. Deze+kunnen op drie manieren worden geconfigureerd: verdekteinstilling,instilling middels knopjes en afgedekt met pluggen om instelling dorderden te voorkomen.
• Door gebruiker instelbare aan/uitschakelmogelijkheden: handmatig, automatisch bij signaalaanbod of d.m.v. een 12 volts "trigger"signaal.
• Ruimte voor het aanbrengen van een koelventilator voor gebruik onder extra zware omstandigheden.
• Beveiligd gegen extreem en verkeerd gebruik met aanduidingen op de voorkant.

Eenaarvorzogaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RKB-650 in uw installmentie kan inpassen, alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk maybe te make, toch nog vragen hebben aarzel dan Niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden. U mag ook contact met ons opnemen, wij staan open voor uw vragen en commentaar.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

Dit zijn Rotel's algemene garantievoorwaarden: 5aar op de elektronische onderdelen, 2aar op de mechanische onderdelen en 1aar op een laserunit. Voor het claimen van garantie moet u wel in het bezit zich van de originele aankoopfactuur. De garantie is Niet overdraagbaar.

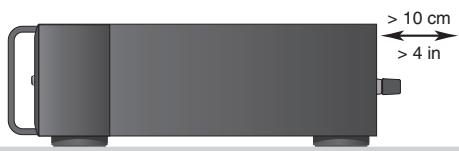

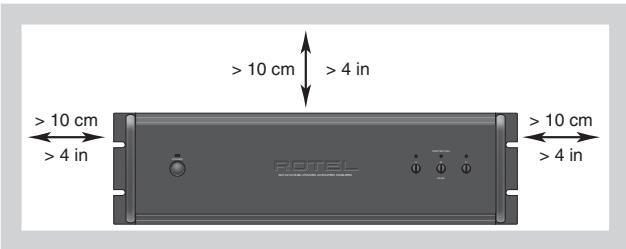

Een plek voor de RKB-650

Deze eindversterker kan gemonteerd worden in een standard 19" rack of gewoon geplaatst worden op een solide ondergrond.

Als u Niet van de 19" rack möglichkheid gebruik maakt, zet hem dan op een stevige ondergrunduit dezon. Ook houdt hij nicht van ditte,vocht en trillingen.Vooral niets op de versterkerplaatsen en zorg ervoor dat er geen vloeistof in de versterker terecht kan komen.

Het spreekt voor zich dat u bij het uitkiezen van een plek het toch wel hoge gewicht van de RKB-650 in de gaten houdt.

De RKB-650 produeert ook onder normale omstandigheden nogal wat warmte. De koelribben en de ventilatieopengen zich beschter onder normale condites ruim voldoende omdeze warmte adequaat te kunnen afvoeren. Zorg dat de RKB-650 de ruimte heeft (±10cm. rondon). Plaatst u hem in een meubel, zorg dan voor voldoende ventilatie.

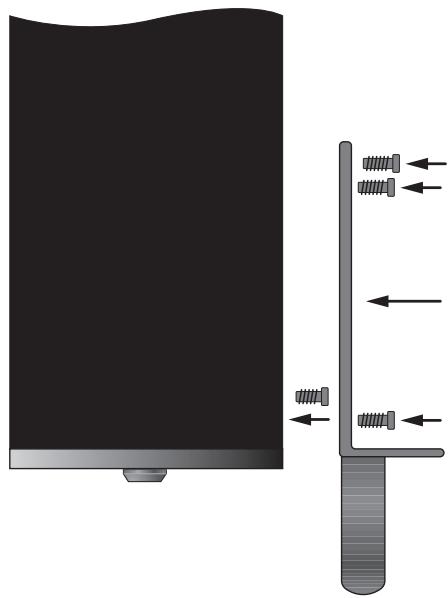

Het monteren in een 19" rack

De RKB-650 worden geleverd met inbouwmaterial voor een 19^ rack. De installmentieGaat als volgt:

1. Houdt een klamp gegen de zijkant van de versterker om de schroef te lokaliseren welke u moet verwijderen om de klamp te kuren monteren. Verwijderervolgens met een kruskopschroevendraier de schroef en verrang deze door een kortere die bij de kit geleverd is.
2. Plaats nu de klamp, stek drie langere schroeven in de gaten en draai ze tenslotte vast in de versterker.
3. Herhaaldezelfdhandelingen voor de andere zijde van de versterker.

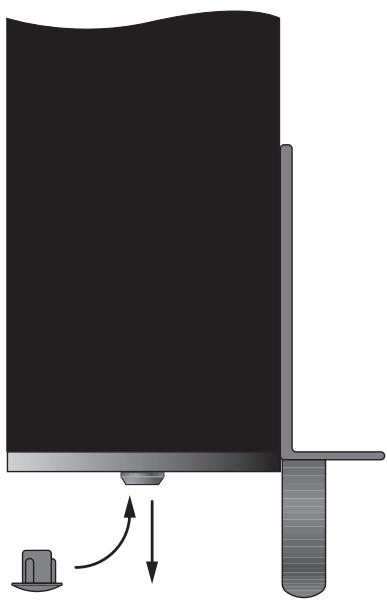

EXTRA INFORMATIE: Mocht de hoogte van de versterker bij inbouw in een 19^ rack u parten spelen dan kutu de pootjes van de RKB-650 verwijderen. Bewaar de pootjes en bijbehorende schroeven goed, voor eventueel later gebruik.

Nadat u de klampen heeft geinstalleerd, gebruikt u de vier schroeven die bij het rack geleverd zich om de versterker te monteren. Zorg er voor dat u de schroeven goed vastdraait.

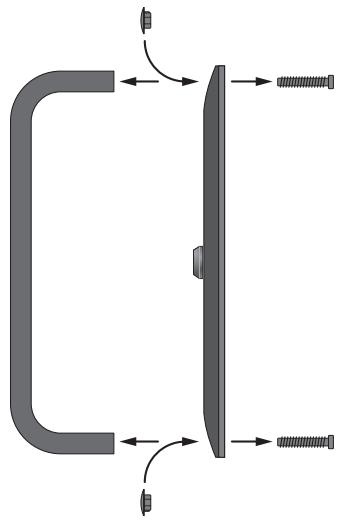

Handgrepen voor montage in een 19'' rack

De klampen voor 19'' inbouw worden geleverd met afneembare handgrepen. De handgrepen worden gemonteerd met elk twee lange kruskopschroeven, die door de klamp worden gestoken en worden vastgedraaid in de schroefdraad van de handgreep. Gebruikt u geen handgrepen stopt dan de bijigeleverde rubber dopjes in de gaten van de klampen.

Optionele ventilatorset 5

De RKB-650' ruim uitgevoerde koelplaten zorgen voor voldoende koeling onder normale omstandigheden. Wanner echter door rackmontage of een andere benauwde omstandigheid gecombineerd met ook warmte afgevende apparaten de temperatuur wel erg ver oploopt, kan een extra koeling nodig zijn. Daar voor hebben we de optioneel verkuijbare ventilatorset RKBF-1 op de markt gebracht. Deze is zeer eenvoudig te installereren. Een bijkomend voordeel van dieze ventilator is dat de versterkerprestaties worden verbeterd, speciaal bij het aansturen van moeilijke luidsprekerbelastingen. Laat u over dieze set informeren door uw Rotel-adviseur.

EXTRA INFORMATIE: Deze koelset maakt wel wat geluid tijdens zichwerk. Het lijkt ons dan ook verstandig de eindversterker op een plaats te zetten waar uw luisterplezier Niet door dat geluid worden bedorven.

Het aansluten op hetlichtnet en de bediening

De lichtnetaansluiting 12

Uw RKB-650 is ingesteld op het lichtnetvoltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunt het ingestelde voltage controleren op de achterkant van het apparaat.

Wij hebben het juiste netsnoor bij de RKB-650 gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U kunt een z.g. spanningsblok gebruiken,ECHTER alleen als deze geschikt is voor de hoeveelheid stroom die de RKB-650 uit het lichtnet trekt.

Zorg dat de versterkeruitgeschakeld staat
wonneer u het bijeleverde netsnoer op de
versterker en op het lichtnet aansluit.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeel en geluidsinstallatie (dus ook de RKB-650) van hetlichtnet te ontkoppelen.

De aan/uitschakelaar 1 met bijbehorende indicator 2

De aan/uitschakelaar vindt u links op de voorkant van de versterker onder de aanduiding "POWER". Wanner u de RKB-650 aan wilt zetten (of om een van de automatische aan/uit functies te activeren) drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aan staat. Wanner u nu nogmaals de schakelaar indrukt gaat de RBK-650 UIT.

De automatische aan/uit keuzeschakelaar 9

U kurz op drie manieren de RKB-650 al dan nicht automatisch aan/uit zetten. U kurz kiezen met de schakelaar op de achterkant van de versterker op de onderstaande wijze:

• Met deze schakelaar in de uit ("OFF") positie, kunt u de RKB-650 middels de schakelaar "POWER" op de voorkant handmatig aan- en uitzetten. Gebruik deze manier ook wonneer u met de geschakelde spanningsuitgang op deijkenkant een ander apparaat b.v. een voorversterker aan/uit wiltzetten.

• Met denen schakelaar in de SIGNAL SENSE positie, worden de RKB-650 automatisch aangeschakeld zodia er een signal op de ingang komt. De versterker gaat waar uit ("STANDBY") wonneer de RKB-650 gedurende enkele minutes geen signaleermeer ontvangt. Het gebruik van de aan/uit schakelaar op de voorkant doet deze functieECHter teniet. Deze schakelaar要去us op aan ("ON")staan voor deze functie. Staat denen schakelaar op uit ("OFF") dan staat de versterker onder alle omstandigheden dan ook=eit.

• Met deutsche schakelaar in de "12V TRIG" positie, worden de versterker automatisch aangeschakeld wanner er een 12 volt signal verschijnt op de 3.5mm "12 TRIG IN" aansluiting links van deutsche schakelaar. Zodra dit 12V. signal verwijdijnt gaat de RKB-650 uit. Ook deze "auto-aan/uit" functie werktECHTER nicht wanner de "POWER" schakelaar op de voorkant van de versterker Niet is ingedrukt.

De +12 volts schakelingang 8

Op deze 3.5mm plugaansluiting要去 een signaal van +12 volts zetten, van b.v. een Rotel voorversterker of surround-processor, om de versterker op afstand aan en uit te kuren schaken. Om deze functie te kuren gebruiken要去 de betreffende schakelaar in de linker positie gezet worden (zie vorige paragraaf).

Deze schakelingang werkt bij zowel gelikkals wisselspanning en deze mag variieren tussen 3 en 30 volts. Voor deze functie heeft u een kabel nodig met aan beiden zichden een 3.5mm miniplug. Het 12 volt signal staat op de tip van de plug.

De +12 volts schakeluitgang 8

De 3.5mm aansluiting gerekt "OUT" is om het schakelsignaal over te brengen maar een ander component dat op eenzelfde wijze werk. Op deze aansluiting staat alleen een 12 volts signaal als ook op de aansluiting "IN" een 12 volts signaal staat.

De circuitonderbroker II

Een 10 ampère circuitonderbroker op de achterkant beschermt de voeding van de versterker. Normaal gesproken worden dit circuit alleen aangesproken onder bedreigende en extreme omstandigheden die resulteren in een excessief hoge stroomafname. Om de onderbrekerfunctie te herstellen drukt u op de toets "AC BREAKER". Wordt deze circuitonderbroker regelmatig aangesproken dan worden hetijd uw Rotel adviseur om technische steun te vragen.

De beveiligingsindicatoren 3

De RKB-650 is uitergerust met een thermische beveiliging, welke de versterker behoedt voor schade verooorzaakt door foulief of extreem gebruik. In tegenstelling tot vele andere versterkers, werkt dit beveiligingscircuit onafhankelijk van het audiosignaal, dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in degaten en schakelt de versterker uit wanner deze te heet worden.

Bovendien heeft de RKB-650 een stroombe-veiligingscircuit, die hem beschermt gegen te lage luidsprekerimpedancies.

Mochtudgealarmsituatiezichvoordoen, danstopt deversterker met het produceren vangeluid eneén ofmeerdereindicators "PROTECTION"gaat/nbranden.Gebeurt dit,schakel deversterker danuit,laat hem gedurende enkele minuten afkoelen en probeer er ondtussen ache ter komen wat deoorzaak van het probleem zou kunnen zich. Wanneru un deversterker weeraanzet, zarhetbeveiligingscircuit zichzelfherstellen enblijft/blijven deindicator/suit.

In de meeste gezallen wordt het beveiligingscircuit geactiveerd door een foulieve aansluiting b.v. kortsluiting van de luidsprekerbedraing of slechte ventilatie met oververhitting als gevolg. Slechts in uitzonderlijke gezallen zal de impedantie (extreem laag) of de Inductie (zeer hoog) van een luidspreker deoorzaak� van het ingrijpen van het beveiligingscircuit.

De ingangen

Zoals vrijwel alle huiskamercomponenten sluit u de RKB-650 aan middels kabels met de bekende cinchpluggen.

Tevens hebben we de RKB-650 uitgerust met een signaaldoorvoeraansluiting om ingangssignaal "A" onversterkt door te kuren voeren aan een ander component. Bovendien kan het ingangssignaal op ingang "A" doorgeschakeld worden op ingangen "B" en "C". Zodoende heeft u geen extra ingangskabels nodig voor die andere kanalen, wanner u de versterker gunshoten in een system waarin hij meerere parent luidsprekereenheden要去 aansturen.

De cinch-ingangen 6

Zie figuur 2

De RKB-650 is uitergerust met een stel ingangen per versterkerpaar. Deze ingangen zijn voor het ontvangen van het uitgangssignaal van een voorversterker of "surround-processor". Gebruik als het even kan kwaliteitskabels voor deze verbindingen.

Verbind de linker uitgang van uw voorsterker met een van de aansluitingen "INPUT L" van de RKB-650. Verbind de rechtter uitgang van uw voorsterker met een van de aansluitingen "INPUT R". Zorg ervoor dat de ingangsschakelaar naast de ingang op "STEREO" staat.

Het dourlussen van het ingangssignaal 6

U heeft de mogelijkheid de ingangsparen "B" en "C" door te lussenaar ingangspaar "A" door de schakelaar naast de betreffende ingang op "LINK" te zetten. Wanner de betreffende ingang op deze wijze is doorgelust is een aparte set verbindingskabels voor dit ingangspaar Niet nodig. Het ingangssignaal van ingangspaar "A" worden nu ook doorgegevenaar het versterkerpaar dat u heeft doorgelust (GELINKD). U kunt zodoende drieaar eindversterkers van hetzelfde stereo ingangssignaal voorzien.

De ingangsniveauregelaars 4

Met de drie potentiometers op de voorkant, kurz u het geluidsniveau van de versterker per stereopaar instellen. Zo kurz u de RKB-650 aanpassen aan andere componenten in een geocompliceerde installmentie. De regelaar ges merkt "A" regelt het niveau van stereopaar "A", die gesmerkt met "B" het stereopaar "B" en die gesmerkt met "C" stereopaar "C".

Gebruik eenkleine platte schroevendraaier om de niveaus in te stellen: rechtsom hoger en linksomlager.

Wenst u de regelingen wat prettiger bij de hand te hebben schuif dan de bijgeleverde knopjes voorzichtig over de asjes van de potentiometers. Wilt u de instelleningen onbereikbaar makeen voor derden druk dan de tevens bijgeleverde rubber dopjes in de gaatjes.

De doorlusverbinding van het ingangssignaal Z

Dit pau cinch-aansluitingen kan gekruikt worden om een onversterkt signal door te sturen maar een ander component, bij voorbeeld het doorlussen maar een andere eindversterker voor een extra stel luidsprekers. Het ingangssignaal "A" staat op deze tweeuitgangen (7) ("SIGNAL OUTPUT LINK") dan altijd tot uw beschikking.

Luidsprekers

De RKB-650 heeft drieaar kleurgeco-deerde luidsprekeraansluitingen, eenaar per kanaal.

De luidsprekerkeuze

De nominale impedantie van de luidsprekers die u op de RKB-650 mag aansluiten is minimaal 4 ohm. Wenst u parallel een tweedeaar luidsprekers aan te sluiten op de RKB-650, dan worden de totaalimpedantie altijd lager dan de laagste impedantie.Voorbeeld: Wanneru twee stel luidsprekers van 8 ohm wilt aansluiten dan "ziet" de versterker slechts een 4 ohm belasting.Wanneru dus een tweede stel luidsprekers wenst aan te sluiten zorg dan dat de impedantie per speaker nicht lager is dan 8 ohm.

De keuze van de luidsprekerkabel

Om de volle potentie van deze versterker te kuren ondergaan adviseren wij u hoge kwaliteit luidsprekerkabel te gebruiken. Standaard twee-aderig draad werk tel, maar, en u kurz het geloven of Niet, de kwaliteit van de kabel isECHT van groe invloed op de to-tale prestaties van uw installatione, vooral bij grotere lengtes. Gebruik dan daarom ook dik luidsprekerdraad, wellicht zou u kuren overwegen speciaal luidsprekerkabel aan te schaffen. Informeer eens bij uw Rotel leverancier over de diverse mogelijkheden voor uw installatione.

Alles in fase

Het is Niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts enz.), maar ook dat u ze correct aansluit t.o.v. het signaal. Kortom, wat moet u doeon?

Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de - (zwart) van de speaker aan de - van de versterker. Goede luidsprekerkabel, zoals in het vorige onderwerp besproken is, om het u gemakkelijk te makeen, meestal gekerkt doordat een tekst op een van de twee

aders is afgedrukt of inderdaad een van de twee geleiders gerekt is met een kleur. Als u die tekst of kleur op alle kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meer noodzakelijk.

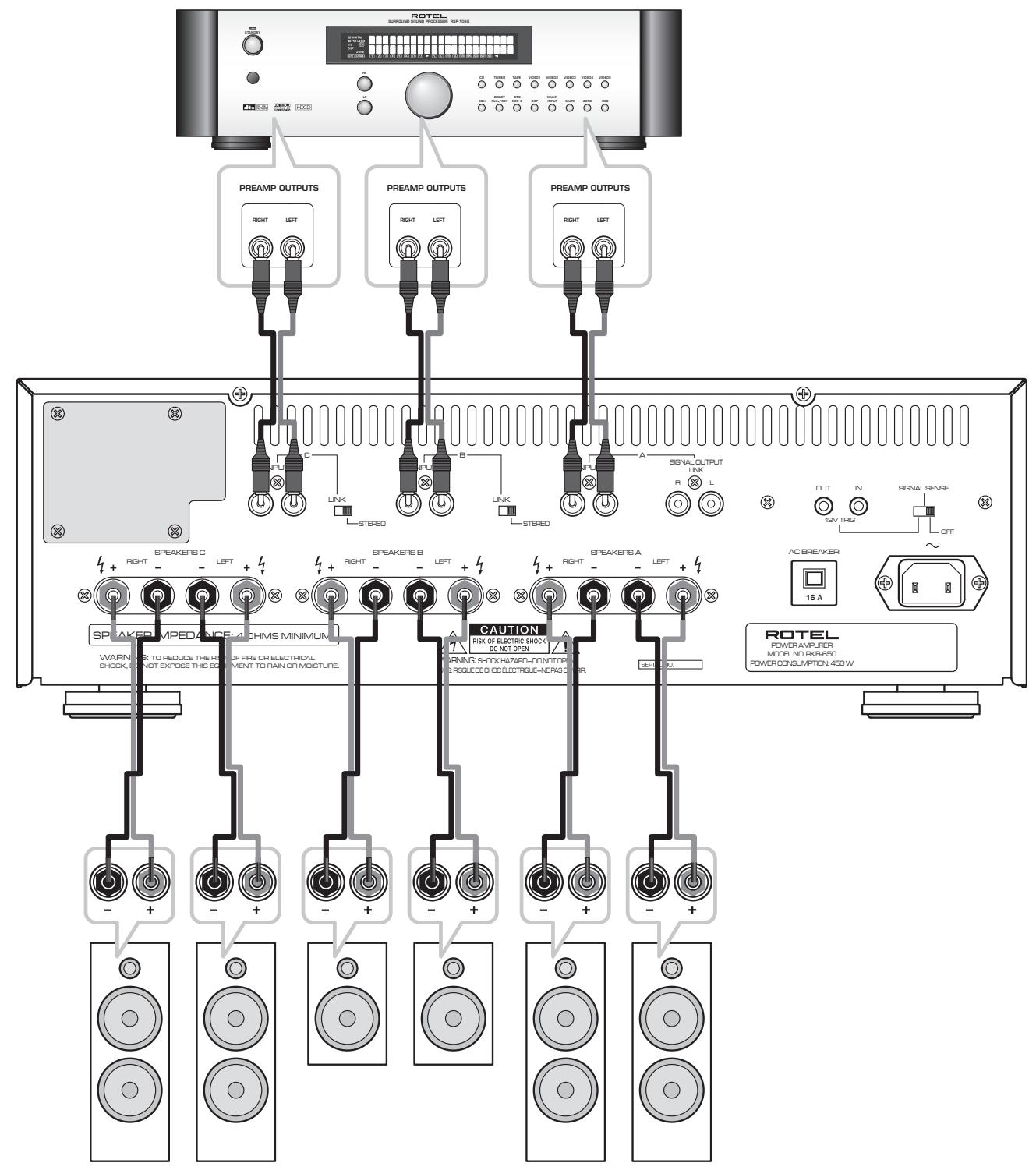

Het aansluiten van de luidsprekers 10

Zie figuur 2

De RKB-650 heeft tweepeer kleurgecodeer de luidsprekeraansluitingen per groep, eénpeer per kanaal. De aanduidingen boven de connectoren tonen u de correcte verbindswijze. De genoemde connectoren kunnen aangesloten worden met kaal gestripte kabel, middels de bekende kabelvorkjes en met banaanpluggen, hoewel dat LASTe binnen de Europese gemeinschaft (officieel) Niet mag.

Gebruik genoeg kabel om eventuele bij calamiteiten de luidspreker of de versterker weg te konnen schuiven.

Als u gegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen van de RKB-650 wel helemaal indraaien.

Het Beste is om verbindingsvorkjes voor de luidsprekeraansluitingen te gebruiken. Wilt u城县 de kabels direct aan de luidsprekeruitgangen monteren, strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zich af te snijden en stek deze dan door het gat van de verbindingsas nadat u de draaipluggen heeft losgedraaid. Draai deze danervolgensweer vast.

EXTRA INFORMATIE: Let er vooral goed op dat er geen verdwaalde draadjes van de ene luid-sprekeruitgang de andere uitgang raken!

Sluit de linker luidsprekers aan op de connectoren gerekt "LEFT" en de rechtter luidsprekers op de connectoren gerekt "RIGHT". Zorg dat de plus van de luidspreker, meestal rood gerekt, op de plus van de versterker wordt aangesloten en de min, meestel zwart, op de min van de versterker.

Wat te doeen bij problemen

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen. Als u problemen tegenkomt, probeer ze dan te lokaliseren: check eerst de bedieningsorgen en maak eventueel de juiste correcties. Komt u er dan nog nicht ut, probeer dan de onderstaande suggesties:

Het is duidelijk: uw RKB-650 ziet hetlichtnet Niet. Controller of de aan/uitschakelaar "POWER" wel ingedrukt is en controller tevens of de lichtnetkabel wel goed en stevig is aangesloten. Check ook of er wel een muzieksignal aanwezig is wanner u de aan/uitwijze "SIGNAL SENSING" heeft gekozen en of er wel een +12 volts signal is wanner u deze wijze van aan/uitschakelen gebruikt.

Geen geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende klanken. Controller erst of de beveiligingsindicatoren branden. Is dat underdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen en knappen van de voorafgaande apparatuur wel correct staan. Overtuig u er van of de ingangsverbindingen wel overeenstemmen met de mono/stereoconfigatie van de luidspekeraansluitingen

De beveiligingsindicatoren lichten op

Als de beveiligingsindicatoren oplichten is er iets loos. Er zijn nu drie möglichkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd, er heerst kortsluiting bij de luidsprekeruitgangen of er is een tijdje lang extream met de RKB-650 te keer gegaan. Zet de versterker eerst uit, check dan de eerste twee möglichkheden. De derde möglichkHzid weet u zelf het best. Wacht een paar minuten om de RKB-650 de gelegenheid te geben af te koelen. Zet de versterker wee aan. Nu要去h probleem zich opgelost. Doet hij het nog Niet of treedt het verschijn-sel waar op, dan is het tijd om contact met uw leverancier op te nemen.

Technische gegevens

Continue uitgangsvermogen aan 8 ohm alle kanalen functionerend

(20-20.000 Hz. < 0,03% THD):

6x50 Watts p/kan. aan 8 ohm.

Continue uitgangsvermogen aan 4 ohm

alle kanalen functionerend

(DIN bij 1kHz. en 1% THD):

6x80 Watts p/kan. aan 4 ohm.

< 0.03% bij vol vermogen,

half vermogen en bij 1 Watt

Intermodulatie verrorming

(60 Hz: 7 kHz., 4:1):

<0.03%

Dempingsfactor

(20-20.000 Hz. aan 8 ohm):

200

Ingangsimpedantie:

20 k ohm

Ingangsgevoeligheid:

1 V.

Versterkingsfactor:

26 dB

Oversturingsniveau aan de ingang:

5V.

Piekstroom:

25A.

Frequentiebereik (±1 dB):

10Hz. - 100kHz

Signaal/ruisverholding (IHF, A network):

115 dB.

Kanaalscheiding:

70 dB.

Luidsprekerimpedantie:

4 ohm minimaal

Activeringsniveau bij "SIGNAL SENSE":

1 mV aan de ingang

Lichtnetspanning:

115 V. 60 Hz. Of

230 V. 50 Hz.

Vermogensopname:

450 Watts

42 Watts verlies

Hoopte van het Voorpaneel:

3U,132.6mm

Een inbouwopening in een eventeel zich te

make audiomeubel moet aan alle kanten

minstens 1mm groterসn dan de afmetingen van

het in te bouwen component.

Gegevens en ontwerp zijn voorbehonden.

Rotel en het Rotel hifilogo় geringestreerde

handelsmerken van

The Rotel Co. Ltd., Tokyo, Japan
