WARNING: Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollen den vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschlieben, länger keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerätsofar vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Bitteleen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu bechachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist. Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch oder einem Staubsauger. Verwendten Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Betreiben Sie das Gerät nicht in der Nähe von Wasser.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist, so dass die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät soll neu dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben (Europa: 230 V/50 Hz).

SchlieBen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder P polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Um das Gerät vollständig von der Stromversorgung zu trennen, müssen Sie das Netzkabel aus der Steckdoseziehen. Die Betriebsanzeige leuchtet dann nicht.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraumziehen Sie den Netzstecker aus der Steckdose.

Verwenden Sie nur vom Hersteller spezifiziertes Zubehor.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestehen transportiert werden.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und das Risiko eines elektrischen Schlags zu minimieren.

Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerät Regen ausgesetzt war,
  das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsmanderung auf weist,
  das Gerät hingefallen ist bzw. beschädigt wurde.

Bedienelemente und Anschlüsse

Sicherheits- und Warnhinweise 6

1: Bedienelemente und Anschlisse 8
2: Anschlussdiagramm 9

Die Firma Rotel. 33

Zu dieser Anleitung. 34
Ausstattungsmerkmale 34
Einige Vorsichtsmaßnahmen 34
Aufstellung des Gerätes 34
Montage im Rack 34
Griffe 35
Optionales Lüfter-Kit 5 35

Netzspannung und Bedienung 35

Netzeingang 12 35
Netzschalter
Betriebsanzeige 2 35
Schalter zum Aktivieren bzw.
Deaktivieren der Einschaltautomatik 9 35
12-V-Trigger-Eingang 8 35
12-V-Trigger-Ausgang 8 35
Sicherungsautomat 36
PROTECTION-LEDs 3 36

Signalanschlüsse 36
Cinch-Eingänge 6 36
LINK-Funktion 6 36
Pegelsteller 4 36
Signal Output Link 37
Lautsprecher 37
AuswahlderLaufsprecher 37
Auswahld der Laufsprecherkabel 37
Polarität und Phasenabgleich 37
Anschlieben der Laufsprecher 10 37
Störungssuche 38
Die Betriebsanzeige an
der Gerätefront leuchtet nicht. 38
Kein Ton. 38
Die PROTECTION-LEDs leuchten 38
Technische Daten 38

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig wichtigen Preisen.

Wir danken Ihnen, dass Sie sich für diesen Rotel-Produkt entschieden haben und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für die Rotel-Sechskanal-Endstufe RKB-650 entschieden haben. In einem hochwertigen Musik-oder HiFi-CinemaSystem werden Sie mit dieser Rotel-Endstufe vielse Jahre Musikgenuss pur erleben.

Die RKB-650 ist eine moderne Sechskanal-Endstufe. Sie überzeugt dank diskreter Leistungstransistoren, einem leistungsstarken Netzteil mit Ringkerntransformer, erstklassigen Bauteilen und Rotels Balanced-Design-Konzept mit hochster Wiedergabequalität. Aufgrund der hohen Stromlieferfähigkeit kann die RKB-650 problemlos mit anspruchsvollen Laufsprechen kombiniert werden.

Ausstattungsmerkmale

• Sechskanal-Endstufe mit 50 Watt pro Kanal an 8 Ohm.
• Rack-Montage möglich (internationale Standard-Rackhöhe 3U). Die Griffe bzw. das Rack-Montagekit können bei Einbau auf begrenzterem Raum entwickert werden.
• Pegelsteller an der Gerätefront (konnen auf drei Arten konfiguriert werden).
• Einsatzautomatik über Eingangssignal-Erkennung, ein 12-V-Trigger-Eingang und ein 12-V-Trigger-Ausgang.
• Einbauvorrichtung für einen optionalen Lüfter zur verstärkten Wärmeabführungs und verbesserten Performance.
  Schutzschaltung bei Störungen mit LED-Anzeigen an der Gerätefront.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (itte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RKB-650 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchnehmen.

Aufstellung des Gerätes

Die Endstufe kann in ein Standard-Rack eingebaut oder auf einer stabilen Oberfläche platziert werden.

Verwenden Sie kein Rack, stellen Sie die RKB-650 auf eine stabile, ebene Oberfläche. Setzen Sie das Gerät weder direktem Sonnenlicht, extremer Wärme, Feuchtigkeit noch starken Vibrationen aus. Stellen Sie keine anderen Gegenstände (Geräte oder sonstige Dinge) auf die RKB-650. Es darf keine Flüssigkeit in das Gerät gelangen.

Berücksichtigten Sie beim Aufstellen das Gewicht der Endstufe. Stellen Sie sichere, dass Regal bzw. Schrank stabil genug sind, um die RKB-650 zu tragen.

Die RKB-650 erwartt sich während des normalen Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Ventilationsöffnungen abgeführt werden.

Um das Gehäuse muss ein Freiraum von mindestens 10 cm gewährleistet

sein. Stellen Sie sichere, dass bei Unterbringung in einem Schrank eine ausreichende Luftzirkulation sichergestellt ist.

Montage im Rack

Die RKB-650 wird zur Installation in ein Standard-Rack mit zwei Montagehalterungen gefelfert.

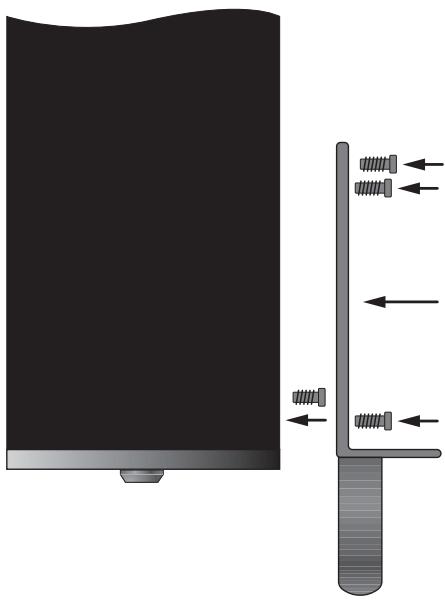

1. Halten Sie eine Halterung gegen die Seite der Endstufe, um die Gehäuseschraube zu lokalisieren, die aus Platzgründen entfernt werden muss. Entfern den Sie diese Schraube mit einem Kreuzschlitzschraubendreher (Phillips) und ersetzen Sie sie mit einer der kurzen Kreuzschlitz-Maschinenschrauben (Phillips), die den Halterungen beiliegen.
2. Installieren Sie die Halterung für die Rack-Montage, indem Sie drei der langen Kreuzschlitz-Maschinenschrauben (Phillips) durch die Halterung und in die Gewindelöcher an der Seite der Endstufe drehen.
3. Wiederholen Sie dies für die Halterung an der anderen Seite der Endstufe.

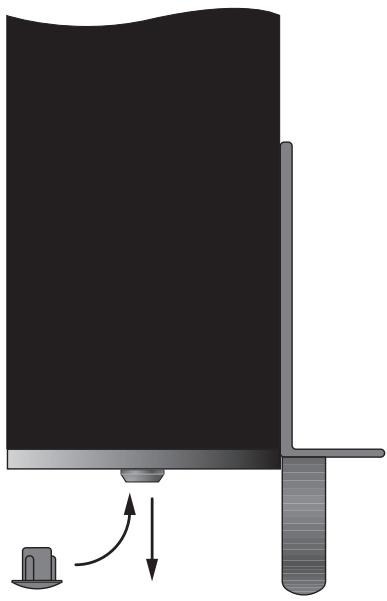

HINWEIS: Benötigen Sie mehr Platz im Rack, so können Sie die Fuß an der Unterseite der Endstufe entfern. Bewahren Sie die Fuß für einen eventuellen späteren Einsatz auf.

Nach der Installation montieren Sie die Endstufe mit den vier beiliegenden Befestigungsschrauben. Stellen Sie sicher, dass alle vier richtig festgezogen werden.

Griffe

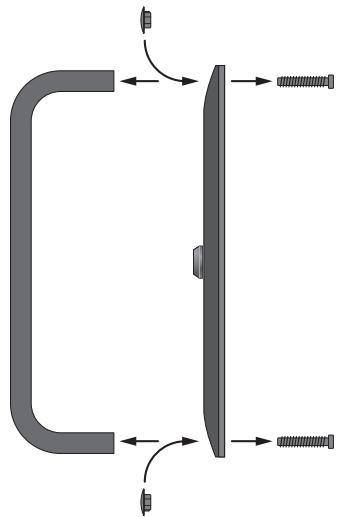

Die Montagehalterungen für das Rack werden mit Griffen gefiefert, die installiert oder entfernt werden konnen. Die Griffe werden mit zwei der langen Kreuzschlitz-Maschinenschrauben installiert, die durch die Halterung in die Gewindelöcher im Griff gedreht werden. Entfern den Sie die Griffe, so setzen Sie die der Halterung beiliegenden Gummistöpsel in die Löscher ein.

Optionales Lüfter-Kit 5

In den meisten Installationen bieten die großzügig ausgeführten Kühlkörper eine ausreichende Wärmeabführung. Jedoch kann es bei der Montage in ein Rack oder bei der Installation in andere räumlich begrenzte Bereiche in der Höhe wärmeerzeugender Komponenten sinnvoll sein, für zusätzliche Kühlung zu sorgen. Zu thisem Zweck konnen Sie einfach das optionale Lüfter-Kit RKBF-1 installieren. Einerseits reduziert es die Betriebstempoatur, anderersects erhöht es die Performance der Endstufe (insbesondere, wenn anspruchsvolle Lautspeicher angeschlossen sind). Lassen Sie sich thisbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

HINWEIS: Das optionale Lüfter-Kit erzeugt während des Betriebes Mechanische Gerausche. Wahlen Sie daher bei Nutzung dieser Kits einen Standort für die Endstufe, an dem das Gerausch nicht störend wirkt.

Netzspannung und Bedienung

Netzeingang 12

Ohre RKB-650 wird von Rotel so eingestellt, dass sie der in Ihr dem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Diese Einstellung ist an der Geräterückseite angegeben.

Die RKB-650 wird mit dem passenden Netzkabel gefelfert. Verwenden Sie nur diese oder ein vergleichbares Kabel. Modifizieren Sie das beiliegende Kabel nicht. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sichere, dass die RKB-650 vor dem Anschlieben an das Netz abgeschaltet ist, sich der Netzschalter also in der AUS-Position befindet. Verbinden Sie nun das Netzkabel mit dem Netzeingang am Gerät. Stecken Sie das andere Ende in eine Wandsteckdose.

Sind Sie für längerere Zeit nicht zu Hause, sollen den Sie ihre Endstufe aus Sicherheitsgründen vom Netz trennen.

Netzschalter 1 Betriebsanzeige 2

Der Netzschalter ist links in die Gerätefront integriert. Drücken Sieihn, um die Endstufe einzuschalten (bzw. einen der optionalen automatischen Einschaltmodi zu aktivieren). Die Betriebsanzeige über dem Schalter beginnnt zu leuchten und zeigt an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter.

Schalter zum Aktivieren bzw. Deaktivieren der Einsatzautomatik 9

Die RKB-650 verfügbar an der Rückseite über einen Schiebeschalter, über den Sie zwischen drei verschiedene Modi wahlen können:

• Befindet sich der Schalter in der OFF-Position, wird die Endstufe manuell über den Netzschalter an der Gerätefront ein- und ausgeschelt. Wahlen Sie diesese Einstellung auch, wenn die Endstufe an eine schaltbare Netzsteckdose angeschlossen ist.

• Befindet sich der Schalter in der SIGNAL SENSE-Position, so schaltet sich die Endstufe automatisch ein, wenn an den Eingängen ein Signal anliegt. Kommt über einen Zeitraum von mehreren Minuten kein Signal an, schaltet die Endstufe in den Standby-Modus. Diese Funktion kann nur genutzt werden, wenn der Netzschalter an der Gerätefront vorher eingeschaltet wurde.

• Befindet sich der Schalter in der 12V TRIG-Position, wird die Endstufe automatisch eingeschaltet, wenn am 12V TRIG-Eingang linksiben dem Schiebeshalter ein 12-V-Trigger-Signal anliegt. Liegt kein +12V -Signal an, schaltet die Endstufe in den Standby-Modus. These Funktion kann nur genutzt werden, wenn der Netzschalter an der Gerätefront vorher eingeschaltet wurde.

12-V-Trigger-Eingang 8

An die mit IN gekennzeichne Anschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Anschlusskabel zur Übertragung eines +12-V-Triggersignals von einem RotelVorversteller bzw.-Surround-Prozessor angeschlossen werden. Dazu ist der daneben liegende Schiebeschalter in die linke Position zu setzen (siehe Abschnitt oben).

Der TRIGGER-EINGANG reagiert auf Gleich-oder Wechselspannungssignale von 3 bis 30 Volt. Verwenden Sie ein Kabel mit 3,5-mm-Klinkensteckern an beiden Enden. Das +12-V-Gleichspannungssignal liegt an der Steckerspitze.

12-V-Trigger-Ausgang 8

Die mit OUT gekennzeichnete 12V TRIG-Buchse wird zur Ferneinschaltung eines zweiten Rotel-Veränderkers genutzt. Das 12-V-Ausgangssignal ist verfügbar, sobald ein 12-V-Trigger-Signal an der mit IN gekennzeichneten Buchse anliegt.

Sicherungsautomat 11

Ein 16-A-Sicherungsautomat an der Geräterückseite schützt den elektrischen Schaltkreis der Endstufe. In der Regel lost er nur bei Überstrom aus. Durch den Schalter kann der Stromkreis - nach Beseitigen der Störung - problemlos wieder hergestellt werden. Sollte er wiederholt auslösen, so setzen Sie sichitte mit ihrem autorisierten Rotel-Fachhändler in Verbindung.

PROTECTION-LEDs 3

Die thermische Schutzschaltung der RKB-650 schützt die Endstufe vor möglich den Schäden durch extreme oder fehlerhafte Betriebsbedingungen. Sie ist im Gegensatz zu vielen anderen Konstruktionen unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransitoren und schaltet die Endstufe ab, sobald bestimmte Temperatur-grenzen übersritten werden.

Darüber hinaus ist in die RKB-650 ein Überstromschutz integriert, der nur dann anspricht, wenn die Lastimpedanz zu stark abnimmt.

Sollte es zu einer Störungkommen, schaltet sich die Endstufe ab. Die entsprechende(n) PROTECTION-LED(s) beginnnt(beginnen) zu leuchten.

Schalten Sie die Endstufe aus. Lassen Sie sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Für jedem Kanalpaar gibt es unabhängige PROTECTION-LEDs, die bei deruche nach der Ursache für das Problem halten konnen. Beim erneuten Einschalten der Endstufe setzen sich die Schutzschaltung automatisch darüber, und die LEDs erlischen.

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Laufsprecherkabel oder eine unzureichende Belüfung, die schlieblich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen konnen Laufsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Signalanschluss

Die RKB-650 verfügbar über unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind.

Darüber hinaus befinden sich an der Geräteückseite SIGNAL OUTPUT LINK-Anschlüsse, die das an Kanalpaar „A" anliegende Eingangssignal zu einer anderen Audiokomponente leiten. Ferner kann das an Kanalpaar „A" anliegende Eingangssignal automatisch zu den Eingängen der Kanäle „B" und/oder „C" gesendet werden, so dass für diese Kanäle kein separates Eingangssignal-kabel erforderlich ist. Dies kann z.B. in großen Systemen hilfreich sein, in denen an die RKB-650 mehrere Laufsprecherpaare ange-schlossen werden.

Cinch-Eingänge 6

Siehe Abbildung 2

Für jedem der drei Veränderkerkanalpaare gibt es zwei Cinch-Eingänge. An diese Cinch-Eingänge können Vorveränderk aberw. Surround-Prozessoren angeschlossen werden. Verwenden Sie hochwertige Verbindungs-kabel, um eine erstklassige Klangqualität zu gewährleisten.

Verbinden Sie bei jedem Verstärkerkanalpaar den Ausgang des linken Kanals Ihres Vorverstärkers mit dem Anschluss LEFT INPUT an der RKB-650. Schlieben Sie den rechten Kanal Ihres Vorverstärkers an den Anschluss RIGHT INPUT an. Stellen Sie safer, dass sich der Eingangswahlschalter in der STEREO-Position befindet.

LINK-Funktion 6

Sie konnen die Eingänge für Gruppe „A" mit den Eingängen der Gruppen „B" und/oder „C" verbinden, indem Sie den jeweiligen Eingangswahlschalter in die LINK-Position bringen. Für diese Gruppe ist dann kein Eingangsanschluss erforderlich. Das Eingangssignal von Gruppe „A" wird zu dem verbundenen Paar von Kanälen gesendet, so dass Sie vier oder sechs Verständerkanäle mit denselben Stereogangsgsinalen nutzen konnen.

Pegelsteller 4

Über die drei an der Gerätefront befindlichen Steller (einer pro Kanalpaar) konnen die Pegel eingestellt und auf diese Weise an die anderen Komponenten im System angepasst werden. Über den mit A gekennzeichnen Steller wird der Pegel der Kanäle „A" verändert, über den mit B gekennzeichneten Steller der Pegel der Kanäle „B" und über den mit C gekennzeichneten Steller der Pegel der Kanäle „C".

Drehen Sie die Pegelsteller mit einem kleinen Schlitzschraubendreher im Uhrzeigersinn, um den Pegel zu erhöhen und gegen den Uhrzeigersinn, um den Pegel zu reduzieren.

Sie konnen die Einstellung der Pegelsteller vereinfachen, indem Sie die beiliegenden Lautstärkeknöppe vorsichtig auf die Pegelsteller drücken. Mocht den Sie ein unbeabsichtigtes Verstellen verhindern, so bringen Sie die beiliegenden Gummikappen an, um die Lautstärkesteller zu verdecken.

Über diese beiden Cinch-Ausgänge konnen die Eingangssignale unverändert zu einer anderen Audiokomponente geleitet werden. So kann z.B. eine zusätzliche Endstufe zum Betrieb eines zweiten Laufsprecherpaares angeschlossen werden. Die an den mit „A" gekennzeichneten Kanälen anliegenden Eingangssignale stehen auch an diesen LINK-Ausgängen zur Verfügung.

HINWEIS: These Eingangssignale von den Kanalen „A“ können auch an die Eingänge „B“ und/oder „C“ weitergeleitet werden, indem der jeweilige Eingangswahlschalter in die LINK-Position gebracht wird.

Laufsprecher

Die RKB-650 verfügt über drei Gruppen von Laufsprecheranschlussklemen (eine Gruppe für jeder Verständerkanalpaar).

Auswahld der Laufsprecher

Die nominale Impedanz des(der) an die RKB-650 angeschlossenen Laufsprechers (Laufsprecher) sollte mindestens 4 Ohm betragen. Lassen Sie beim Betrieb mehrerer parallel geschalteter Laufsprecherpaare einzelne Vorsicht walten, da sich die effektive, vom Verträker wahrgenommene Impedanz verringgert. Beim Betrieb von zwei Paar 8-Ohm-Laufsprechern beispisseweise beträgt die Last für den Verträker 4 Ohm. Werden mehrere parallel geschaltete Laufsprecher angeschlossen, empfehlen wir, Laufsprecher mit einer nominalen Impedanz von mindestens 8 Ohm einzusetzen.

Auswahlder Laufsprecherkabel

Verbinden Sie die RKB-650 und die Laufsprecher über ein isoliertes, zweiadriges Kabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-,Klingeldraht" wird Funktionieren, jedoch konnen vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit großem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für hochste Wiedergabequalität sollen Sie die Benutzung von speziellen, hochwertigen Laatsprecherkabeln erwären. Ihr autorisierter Rotel-Fachmann wird Ihnen bei der Auswahl dieser Laatsprecherkabel kein worsehelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Austrich-tung der Anschlüsse - muss fur jeder Laufspre-cher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtumlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekenn-zeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenefarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterschieden Sie zwischen positiven und negativen Leitern. Achten Sie beim Anschluss an Lautsprecher und Veränder auf die gleiche Polung.

Anschlieben der Laatsprecher 10

Siehe Abbildung 2

Die RKB-650 verfügt an der Rückseite für jeder Gruppe von Verständerkanäten über zwei Paar farbig gekennzeichnete Anschlussklemmen, eins für den linken Laufsprecher und eins für den rechten. Der Kennzeichnung oberhalb der Schraubklemmen konnen Sie entnehmer, wie die Laufsprecher anzuschreiben sind. An diese Anschlussklemmen konnen blanke Dühte oder Kabelschuhe angeschlossen werden.

Führer Sie das Kabel von der RKB-650 zu den Laufsprechern. Lassen Sie genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Laufsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Schraubklemmen im Uhrzeigersinn fest.

Sollten die Laufsprecherkabel direkt (ohne Kabelschuhe) an die Laufsprecherklemen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdritte Kabel hinter die Polklemen. Anschließlich drehen Sie die Polklemen im Uhrzeigersinn fest.

HINWEIS: Achten Sieitte darauf, dass die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drahte oder Anschlüsse ausgeschlossen ist.

Bei jeder Gruppe von Kanälen verbinden Sie den linken Laufsprecher mit den mit LEFT gekennzeichneten Schraubklemmen. Schlieben Sie den rechten Laufsprecher an die mit RIGHT gekennzeichneten Schraubklemmen an. Gehen Sie darüber wie oberhalb der Schraubklemmen gekennzeichnet vor. Stellen Sie sich, dass der positive Anschluss am Laufsprecher mit der mit + gekennzeichneten Schraubklemme verbunden wird. Stellen Sie sich, dass der negative Anschluss am Laufsprecher an die mit - gekennzeichnete Schraubklemme angeschlossen wird.

Störungssuche

Die meisten Probleme sind in Audiosystemen auf fehlerhafte oder verkehrte Anschlüsse zusammen Sie den problematischen Bereich, prüfen die Einstellungen der Bedienelemente, legen die Ursache für die Störung fest und nehmen die erforderlichen Änderungen vor. Ist kein Ton zu horen, so gehen Sie folgendermaßen vor:

Die Betriebsanzeige an der Gerätefront leuchtet nicht

Die RKB-650 besteht keinen Netzstrom. Prüfen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Stellen Sie sichere, dass der Netzschalter an der Gerätefront gedrückt wurde. Ist die Einschaltautomatik über Eingangssignal-Erkennung aktiviert, prufen Sie, ob an den Eingängen ein Signal anliegt. Nutzen Sie die 12-V-Trigger-Funktion, so stellen Sie sichere, dass am 12V-TRIG IN-Anschluss an der Rückseite ein Trigger-Signal anliegt.

Kein Ton

Bekommen die Endstufe Strom und ist trotzdem kein Ton zu horen, prufen Sie, ob die PROTECTION-LEDs an der Gerätefront leuchten. Wenn ja, lesen Sie den Abschnitt unter. Leuchten sie nicht, prufen Sie alle Verbindungen und die Einstellungen der angeschlossenen Komponenten.

Die PROTECTION-LEDs leuchten

Die PROTECTION-LEDs an der Gerätefront leuchten, wenn die Schutzschaltkreise der RKB-650 reagieren. Dies kommt in der Regel nur vor, wenn beispelsweise die Ventilationsöffnungen verdeckt sind, die Verkabelung zu den Laatsprechern nicht ordnungsgemäß ist usw. Schalten Sie das System aus und warten Sie, bis es sich abgekühlt hat. Anschließlich drücken Sie den Netzschalter an der Gerätefront ein und aus, um die Schutzschaltungen darüberzusetzen. Kann die Störung dadurch nicht beseitigt werden oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selbst.

Technische Daten

Dauerausgangsleistung an 8 Ohm (20 Hz - 20 kHz, Klirrfaktor 0,03%)

6 x 50 Watt/Kanal an 8 Ohm, alle Kanäle genutzt

Dauerausgangsleistung an 4 Ohm (DIN 1 kHz, Klirrfaktor 1,0%)

6 x 80 Watt/Kanal an 4 Ohm, alle Kanäle genutzt

Gesamtklirffaktor (20 Hz - 20 kHz, 8 Ohm)

bei Nennleistung < 0.03% bei halber Nennleistung < 0.03% bei 1 Watt < 0.03%

Intermodulationsverzerrung (60 Hz: 7 kHz, 4:1)

<0.03%

Dämpfungsfaktor (20 Hz - 20 kHz, 8 Ohm) >200

Eingangsimpedanz 20 kOhm

Eingangsempfindlichkeit 1,0 V

Verständung 26 dB

Überlastspannung (Eingang) 5,0 V

Spitzenstrom >25A

Frequenzgang (+/-1 dB) 10 Hz - 100 kHz

Gerauschspannungsabstand (IHFA) 115 dB

Übersprechen/Trennung >70 dB

Lautsprecherimpedanz Minimum 4 Ohm

Einschaltautomatik (Pegel an allen Eingangen)
Eingangssignal 1 mV

Spannungsversorgung USA:120V,60Hz Europa:230V,50Hz

Leistungsaufnahme
450 Watt
42 Watt (im Leerlauf)
2,6 Watt (Standby)

Abmessungen (B x H x T) (ohne Rack-Halterungen)

430× 144× 429mm

Gewicht 15,5 kg

Bei Einbau in einen Schrank sollenn Sie das Gerät vorher noch einzelmal messen und/oder einen zusätzlichen Abstand von 1 mm an jeder Seite lassen, um etwaige Fertigungstoleranzen zu berücksichtigten.

Die hierin gemachteten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.
