CR48500SBS - Benzine grasmaaier VERCIEL - Gratis gebruiksaanwijzing en handleiding

Producttype	Grasmaaier met verbrandingsmotor
Merk	VERCIEL
Model	CR48500SBS
Voeding	Benzine
Motortype	4-takt
Brandstof	Loodvrije benzine
Brandstoftankinhoud	1,5 L (schatting)
Snijbreedte	48 cm
Snijhoogte	Verstelbaar, 25-75 mm (schatting)
Aandrijvingstype	Duwwerk (zelfaandrijvend bij sommige modellen)
Opvangbakinhoud	60 L (schatting)
Gewicht	28 kg (schatting)
Afmetingen (L x B x H)	1500 x 480 x 1000 mm (schatting)
Snijsysteem	Roterend mes
Geluidsniveau	96 dB(A) (schatting)
Trillingsniveau	5 m/s² (schatting)
Veiligheid	Motorstop, bougieloskoppeling, mesbescherming
Onderhoud	Regelmatig reinigen, olie verversen, mes slijpen
Reserveonderdelen	Mes, bougie, luchtfilter

Veelgestelde vragen - CR48500SBS VERCIEL

Welk type olie moet ik gebruiken voor de motor?

Gebruik een 4-takt motorolie van kwaliteit SAE 30 (of 10W-30 bij koud weer). Vul het carter tot het maximale niveau vóór het eerste gebruik, want de motor wordt zonder olie verzonden.

Hoe start ik een koude motor?

Zet de gasknop in de stand RUN (of STARTER afhankelijk van het model). Druk de primeurbol 3 keer stevig in, trek vervolgens langzaam aan het starttouw tot u weerstand voelt, trek dan snel.

Wat moet ik doen als de grasmaaier abnormaal trilt?

Stop onmiddellijk de motor, koppel de bougiedraad los en inspecteer het mes en de draaiende onderdelen. Abnormale trillingen duiden meestal op een defect (onge balanceerd of beschadigd mes). Laat het repareren door een professional.

Kan ik de grasmaaier op een helling gebruiken?

Ja, maar met voorzichtigheid. Maai dwars op de helling, nooit van onder naar boven of omgekeerd. Op steile hellingen niet maaien. Houd altijd een goede stabiliteit en ren niet.

Hoe onderhoud ik het mes van de grasmaaier?

Controleer regelmatig of het mes en de bevestigingsbouten niet versleten of beschadigd zijn. Het opnieuw slijpen en balanceren moet door een erkend centrum worden uitgevoerd. Vervang het mes als het beschadigd is.

Wat moet ik doen bij het morsen van benzine?

Probeer niet de motor te starten. Verplaats de grasmaaier weg van het gemorste gebied. Vermijd elke vonk of vuurbron totdat de dampen zijn verdwenen.

Is het model CR48500SBS zelfrijdend?

Het standaardmodel is handmatig duwwerk. Als uw grasmaaier is uitgerust met zelfaandrijving, duw dan de trekkrachtregelaar naar voren om de wielen in te schakelen. Laat los om de voortgang te stoppen.

Hoe gebruik ik de mulchingfunctie?

Als uw grasmaaier is uitgerust met de mulchingaccessoire, til dan de uitwerpopening op, verwijder de opvangbak, plaats de mulchingwig en sluit de klep. Dit maalt het gras en laat het op de plaats liggen.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend reserveonderdelen van de fabrikant (VERCIEL) of een erkend centrum. Niet-passende onderdelen kunnen letsel veroorzaken. Neem contact op met uw dealer om het mes, de bougie of het luchtfilter te bestellen.

Hoe berg ik de grasmaaier op na gebruik?

Laat de motor afkoelen. Laat de benzinetank leeg als u hem binnen opbergt. Reinig de motor en de uitlaat van grasresten. Bewaar op een droge plaats en uit de buurt van vlammen.

GEBRUIKSAANWIJZING CR48500SBS VERCIEL

GEVAAR - De grasmaier Niet starten of gebruiken in de nabijheid van personen, en met name van kinderen en dieren.

GEVAAR - Alvorens de machine schoon te make of onderhoud of reparaties uit te voeren, moet u controleren of het snijblad en alle andere bewegende delen volledig tot stilstand zichen gekomen. Koppel de bougiekabel af en houd deze weg van de bougie, om zo een ongewennen inschakeling van de machine te voorkomen.

GEVAAR - Plaats de handen en voeten Niet in de nabijheid van of onder de roterende delen. Blij algid op veilige afstand van de opening voor de grasafvoer. De snijmessen blijven kort doordraaien nadat u de machine heeft uitgeschakeld.

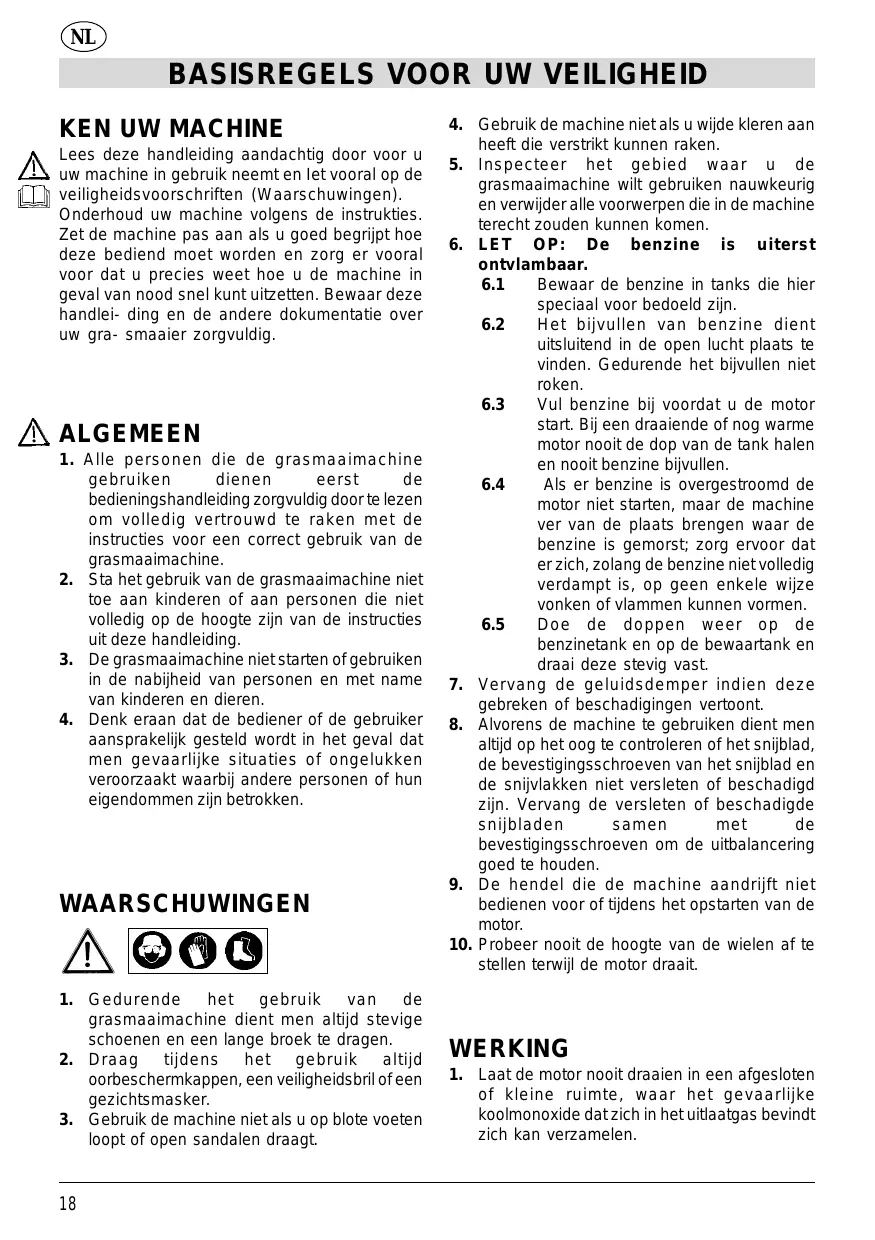

Lees deze handleiding aandachtig door voor uw machine in gebruik neemt en let vooral op deveiligheidsvoorschriften (Waarschuwingen).

Onderhoud uw machine volgens de instrukties. Zet de machine pas aan als u goed begrijpt hoe deze bediend moet worden en zorg er vooral voor dat u precies weet hoe u de machine in geval van noood snel kunt uitzetten. Bewaar deze handlei- ding en de andere dokumentatie over uw gra- smaaier zorgvuldig.

ALGEMEEN

1. Alle Personen die de grasmaaimachine gebruiken dienen eerst de bedieningshandleiding zorgvuldig door te lezen om volledig vertrouwd te raken met de instructies voor een correct gebruik van de grasmaaimachine.
2. Sta het gebruik van de grasmaaimachine nicht toe aan kinderen of aan Personen die nicht volledig op de hoogte zijn van de instructiesuit deze handleiding.
3. De grasmaaimachine Niet starten of gebruiken in de nabijheid van Personen en met name van kinderen en dieren.
4. Denk eraan dat de bediener of de gebruiker aansprakelijk gesteld worden in het geval dat men gevaarlijke situations of ongelukken veroorzaakt waar bij andere personen of hun eigendommen zijn betrokken.

WAARSCHUWINGEN

1. Gedurende het gebruik van de grasmaaimachine dient men alkijd stevige schoenen en een lange broek te dragen.
2. Draag tijdens het gebruik algijd oorbeschemkappen, een veiligheidsbril of een gezichtsmasker.

3. Gebruik de machine nicht als u op blote voeten loopt of open sandalen draagt.

4. Gebruik de machine nicht als u wijde kleren aan heeft die verstrikt können raken.

5. Inspector het gebied waar u de grasmaaimachine wilt gelebruiken nauwkeurig en verwijder alle voorwerpen die in de machine terecht zonden+kennen.
6. LET OP: De benzine is uiterst ontvlambaar.

6.1 Bewaar de benzine in tanks die hier special voor bedoeld zijn.
6.2 Het bijvullen van benzine dient uitsluitend in de open lucht plaats te vinden. Gedurende het bijvullen Niet roken.
6.3 Vul benzine bij voordat u de motor start. Bij een draaiende of nog warmer motor nooit de dop van de tank halen en nooit benzine bijvullen.
6.4 Als er benzine is overgestroomd de motor Niet starten, maar de machine ver van de plaats brengen waar de benzine is gemorst; zorg ervoor dat er zich, zolang de benzine Niet volledig verdampt is, op geen enkele wijze vonden of vlammen konnen vormen.
6.5 Doe de doppen weeop de benzinetank en op de bewaartank en draai deze stevig vast.

1. Vervang de geluidsdemper indien deze gebreken of beschadigingen vertoont.
2. Alvorens de machine te gebruiken dient men altijd op het oog te controleren of het snijblad, de bevestigsschroeven van het snijblad en de snijvlakken Niet versleten of beschadigd zichn. Vervang de versleten of beschadigde snijbladen samen met de bevestigsschroeven om de uitbalancing goed te houden.
3. De hendel die de machine aandrijft nicht bedieren voor ofijdens het opstarten van de motor.
4. Probeer nooit de hoogte van de wielen af te stellen verwijl de motor draait.

WERKING

1. Laat de motor nooit draaien in een afgesloten ofkleine ruimte,haar het gevaarlijke koolmonoxide dat zich in het uitlaatgas bevindt zich kan verzamelen.

BASISREGELS VOOR UW VEILIGHEID

1. Werk alleen bij voldoende daglicht of bij voldoende kunstverlichting.
2. Vermijd het zoveel möglichk de grasmaaimachine op nat gras te gebruiken .
3. Op hellend terrein uw voeten steeds stevig neerzetten.
4. Rustig lopen, nooit rennen.
5. Op hellende terreinen in de richting dwars op de helling bewegen en nooit maar boven of maar beneden.
6. Wees uiterst voorzichtig op het moment dat u vanrichting moet veranderen op hellende terreinen.
7. Vermijd het werken op terreinen met een te sterke helling.
8. Wees uiterst voorzichtig bij het omkeren van de versnelling en bij hetchyteruit trekken van de grasmaaimachine
9. Zet de motor (en dus het snijblad) stil wanneer de grasmaaimachine schuin要去 worden gehonden voor het oversteken van een terrein zonder gras, of wanneer de grasmaaimachine van en waar het werkterrein要去 worden getransporteerd.
10. Gebruik de grasmaaimachine nicht wanner de beschemmingen gebreken vertonen of zonder de veiligheidsvoorzieningen, zoals bijvoorbeeld de deflector en/of de grasopvangzak.
11. Verander niets aan de afstelling van de motor en probeer Niet handmatig het toerental van de motor te verhogen.
12. Het snijblad en de koppeling van de overbrenging (indien de machine hiermee isuitgerust) los zetten alvorens de motor te starten.
13. Bij het starten van de motor (zowel handmatig als door middel van de schakelaar) algtd goed opletten en de instructies opvolgen. Houd uw voeten ver uit de buurt van het snijblad.
14. De grasmaaimachine Niet schuin houden gedurende de inwerkingstelling (zowel handmatig als door middel van de schakelaar), tenzij de machine voor het starten schuin要去 worden gehonden. In dit geval de machine Niet schuiner houden dan strikt moodzakelijk is en alleen het geedeelte dat ver van de bediener verwijderd is omhoog tilen.
15. Start de motor nicht wanneer u zich gegenover de afvoeropening van het gras bevindt.
16. Plaats de handen en voeten nicht in de nabijheid van of onder de roterende delen. Blij aftijd op

veilige afstand van de opening voor de grasafvoer.

1. De grasmaaimachine nooit optillen en nooit transporteren met een draaiende motor.
2. Stop de motor en kaak de bougiekabel los.

19.1 Alvorens een obstakel te verwijderen of de afvoeropening voor het gras vrij te makeen.
19.2 Schakel de motor uit en wacht tot het snijblad volledig tot stilstand is gekomen Alvorens de opvangzak voor het grayscale te verwijderen of de afvoer van het grayscale te ontstappen. Alvorens de machine schoon te maken of onderhoud of reparaties uit te voeren,要去 u controlleden of het snijblad en alle andere bewegende delen volledig tot stilstand zichen gekomen. Koppel de bougiekabel af en houd deze weg van de bougie, om zo een ongewenste inschakeling van de machine te voorkomen.

19.3 Wanner men een vreemd voorwerp treft, de motor uitschakelen, de bougiekabel loskoppelen en de grasmaaier nauwkeurig inspecteren om eventuele schade op te sporen. Laat eventuele schade verhelppen alvorens de motor weeer aan te zetten; wend u tot een gespecialiseerd servicecentrum.
19.4 Indien de machine abnormale trillingen vertoont, de motor uitschakelen en de oorzaak van de trillingen proberen te achterhalen. Normaal gesproken duiden de trillingen op een probleem.

1. Stop de motor:

20.1 Iedere keer dat u de grasmaaimachine onbeheerd awhile.
20.2 Voor het bijvullen van de benzine.
20.3 Volledige stilstand van het mes afwachten alvorens de graszak af te nemen of de maaihoogte te regelen.

1. Zet bij het uitzetten van de motor de versnelling op het minimum en sluit na het stoppen van de motor de benzinekraan (indien aanwezig).
2. Wanner de motor aan staat, dient men de gegeven veiligheidsafstand van het stuur in acht te nemen.
3. Het handvat van het startkoord in het waarvoort bestemde oogplaatsen op de duwboom.

De motor nicht starten wanner het handvat

BASISREGELS VOOR UW VEILIGHEID

zich bij de motor bevinds.

Bij het starten, de veiligheidsafstand gegeven door de lengte van de duwboom, respecteren.

ONDERHOUD

1. Zorg ervoor dat alle schroeven en moeren goed aangedraaid zich, om een goede werking van de machine te waarborgen.
2. Berg de grasmaier nooit op in een gesloten ruimte verwijl er nog benzine in de tank is, aangezien de benzinedampen in aanraking kuren komen met een vlam of een vonk.
3. Wacht tot de motor is afgekoeld alvorens de machine in een gesloten ruimte op te bergen.
4. Teneinde het brandgevaar te verminderen de motor, de geluidsdemper (de behuizing van de accu).altijd schoon honden door gras, balderen of een teveel aan vet te verwijdenen.
5. Controller regelmatig of de grasopvangzak Niet versleten of beschadigd is.
6. Om veiligheidsredenen dient men versleten of beschadigde delen.altijd onmiddelijk te verrangen.

Gebruikuitsluitend originelevervangingsonderdelen.

Vervangingsonderdelen die zich geproducederdoor andere fabrikanten zouden slecht{kunnen passen en gevaarlijke situatuies of schade op kunnen leveren.

1. Indien men de benzinetank moet legen, dit in de open lucht doen.
2. De bevestiging van het snijblad en van de steunbouteen van de motor regelmatig controleren, of lien controlleren in een servicecentrum.
3. Het bijslijpen en uitbalanceren van het snijblad, evenals de hiervooroodzakelijkkemontage en demontage,zijn gecompliceerde operaties die specifieke vaardigheden en speciale apparatuur vereisen; met name om redenen van veriligheid要去en deze handelingen.altijd worden uitgevoerd door een gespecialiseerd servicecentrum.Hetzelfde geldt ook voor de verwanging van het snijblad door een nieuw snijblad.
4. Het snijblad van de grasmaaimachine is scherp en kan sden in de huid veroorzaken.

Het is noodzakelijk voorzorgsmaatregelen te nemen wanner men zichbij of op het snijblad werkt.

note

---

---

---

---

---

---

---

---

---

• Het metalen frame in de zak steken. Tekening 1.
• Met behulp van een plat en rond hulpstuk, zoals een lepel, de randen van de zak over het frame lichten. Tekingen 2, 3 en 4.
• Het is aan te raden om met de lange randen A en B te beginnen en pas daarna de korte randen C en D te monteren. Tekening 5.

P MONTAGEM DO SACO RECOLHEDOR DE GRAMA

• Het metalen frame in de zak steken. Tekening 1.
• Met behulp van een plat en rond hulpstuk, zoals een lepel, de randen van de zak over het frame lichten. Tekingen 2, 3 en 4.
• Het is aan te raden om met de lange randen A en B te beginnen en pas daarna de korte randen C en D te monteren. Tekening 5.

P MONTAGEM DO SACO RECOLHEDOR DE GRAMA

Deze motor wird zonder olie geleverd. NIET OPSTARTEN alvorens de olietank te hebben gezuld.

HET MAXIMUM NIVEAU NIET OVERSCHRIJDEN

Alvorens de motor op te starten de bijgevoegde handleiding van de fabrikant van de motor doorlezen.

E IMPORTANTE, ATENCION

De gashendel bepaalt het motortoerental. Om een koude motor te starten moet de hendel in de "RUN" positie gezet worden. Duw daarna 3maal stevig op de primer pomp. (Doe hetzelfde indien de motor stopte doordat de benzine op was; benzine navullen en 3maal deprimer pomp indrukken).

OPMERKING: Dit zogenaamde "primen" is meestal nicht nodig wanneer de motor nog warm is. Tijdens koud weeler bij een koude motor kan het echter noodzakelijk hij (zie fig. 3). Tijdens het maaien要去 de gashendel aktijd in de "RUN" positie staan om maximale prestaties te verkrijgen.

OPMERKING: Sommige modellen zijn nicht voorzien van een versnellingshendel; in dit geval is de motor automatisch op het maximum afgesteld.

OPMERKING: Meer diepgaande toelichting met betrekkng tot het gebruik en het onderhoud van de motor vindt u in het handboek van de fabrikant van de motor,Dat apart is bijgevoegd.

E PALANCA DEL ACELERADOR - INSTRUCCIONES PARA MOTORES CON BOMBA (MANDO) PARA CARBURANTE

De gashendel bepaalt het motortoerental. Om een koude motor te starten要去 de hendel in de CHOKE positie (A) gezet worden.

Een warme motor kan in de RUN positie (B) gestart worden.

Tijdens het maaien moet de gashendel altijd in de RUN positie staan om maximale prestaties te verkrijgen.

OPMERKING: Sommige modellen zijn nicht voorzien van een versnellingshendel; in dit geval is de motor automatisch op het maximum afgesteld.

OPMERKING: Meer diepgaande toelichting met betrekking tot het gebruik en het onderhoud van de motor vindt u in het handboek van de fabrikant van de motor, dit apart is bijgevoegd.

GMOXAOI KAKIOY -O8nyic yia kivtnipc6muoJaoepocavw stgKa.

O i tyn taunta toov kivtnpa. Tg ekivton m Kp0o knvtnpa baTe to myoL o nT hEeN KAEIETO (A).Evac cetoc knvtnpac uopei va aei eA letoupiia on th eon MAEMOYM (B).

ZHEMIEOSSH: Mepka ouvtéa deiv eivai epodaaevae μe uox ykα,σ euvnt nypiiptwon o kvnnpac pvuoiatvauoatao aouou.

SHMEIO2H: IepiooTepec Eeynoeic oxetka e n Tpnn kai tn ouwnonou tov kvntnpa avapepovta oTo exyepidio tov katakevaostn tov kvntnpa,poen eniouavnta xopista.

De gashendel bepaalt het motortoerental. Om een koude motor te starten moet de hendel in de "FAST" positie gezet worden (1). Zet de torentalbediening in de stand "FAST". Gebruik de motor met de bediening in "FAST"

REPETEERSTARTER: Houd de startgreep stevig vast (3-A).Trek de startgreep langzaam UIT er weirstand gevoeld wordt,rek dan snel.

OPMERKING: Sommie modellen zijn nicht voorzien van een versnellingshende, in dit geval is de motor automatisch op het maximum afgesteld.

OPMERKING: Meer diepgaande toelichting met betrekking tot het gebruik en het onderhoud van de motor vindt u in het handboek van de fabrikant van de motor, dat apart is bijgevoegd.

GR MOXAOI KAZIOY - VoTnμa READY STARTO

pu0muicTe nTu axoTnTa to KUVtnpa. Ia Tn EKKVnOe Kpuo KUVtnpa bacTe to oXoLo stOn theoMaEIMOYM (EK.10)MetakivtoTe to yooTo vKaiooTo stOn thoN FAST. Aetoupynte to KUVtnpa stOn thoN FAST

Xeipokoiun Ekkio: Kpatntote kaA ton XeipolaoBn tou Oxoviov Ekkiong3-A).TpaBnTe n TcepoAoBn Tou Oxoviov Ekkionng apya, meo pa oovavntoe Avitostan kai, on ovvexua, taBnTe, anotou.

ZHMEIO2H:MeipkaovTea dev evia epodaiueva u meylo ykag, o autiv niv ppiwoon o kivtnipas p0uiceta ovotama sto maucuo.

EHMEIO2H: Iepioootepee enynoe oxtika e n xpnn kai tovvtipn on to Kivtnpna avoepovta stc yepidto tokatakevaot to Kivtnppa, noeivvntetai xopiota.

Terwij u de aandrijhendel ingedrukt houdt (2) beweegt de grasmaaimachine zich maar voren.

Om de beweging maar voren te stoppen de aandrijhendel wee loslaten (4).

MANDO DE TRACCION

De beweging maar voren要去 onmiddelijk stoppen wanner de betreffende aandrijhendel worden losgelaten. Als dit Niet het geval is要去 u zich tot een erkende reparateur wenden voor een controle.

ATENCIón

NL lijb machines met optioneel mulchtoebehoren

Machines met anderwaartseuitworp:

■ Tila de uitwerpklep omhoog.
Grasvanger verwijderen.
Zet de mulchspie in.
Laat de uitwerpklep omlaag.

De firma SANDRIGARDEN behoudt zich hetrecht voor onaangekondigd zowel technische wijzigingen als esthetische veranderingen aan te brengen.
