Produkttyp	Benzin-Rasenmäher
Marke	VERCIEL
Modell	CR48500SBS
Energieversorgung	Benzin
Motortyp	4-Takt
Kraftstoff	Bleifreies Benzin
Kraftstofftankvolumen	1,5 L (Schätzung)
Schnittbreite	48 cm
Schnitthöhe	Verstellbar, 25-75 mm (Schätzung)
Antriebsart	Schub (selbstfahrend bei einigen Modellen)
Fangkorbvolumen	60 L (Schätzung)
Gewicht	28 kg (Schätzung)
Abmessungen (L x B x H)	1500 x 480 x 1000 mm (Schätzung)
Schneidsystem	Rotierendes Messer
Geräuschpegel	96 dB(A) (Schätzung)
Vibrationspegel	5 m/s² (Schätzung)
Sicherheit	Motorstopp, Zündkerzenstecker, Messerschutz
Wartung	Regelmäßige Reinigung, Ölwechsel, Messerschärfen
Ersatzteile	Messer, Zündkerze, Luftfilter

Häufig gestellte Fragen - CR48500SBS VERCIEL

Welches Öl sollte für den Motor verwendet werden?

Verwenden Sie ein 4-Takt-Motoröl der Qualität SAE 30 (oder 10W-30 bei kaltem Wetter). Füllen Sie das Kurbelgehäuse vor dem ersten Gebrauch bis zum Maximalstand, da der Motor ohne Öl geliefert wird.

Wie starte ich einen kalten Motor?

Stellen Sie den Gashebel auf die Position RUN (oder STARTER je nach Modell). Drücken Sie den Primerballen 3 Mal kräftig, ziehen Sie dann langsam an der Startercordel, bis Sie einen Widerstand spüren, und ziehen Sie dann schnell.

Was tun, wenn der Rasenmäher ungewöhnlich vibriert?

Stoppen Sie sofort den Motor, trennen Sie das Zündkerzenkabel und überprüfen Sie das Messer und die rotierenden Teile. Ungewöhnliche Vibrationen deuten in der Regel auf eine Panne hin (unwuchtiges oder beschädigtes Messer). Lassen Sie es von einem Fachmann reparieren.

Kann der Rasenmäher am Hang eingesetzt werden?

Ja, aber mit Vorsicht. Mähen Sie quer zum Hang, niemals von oben nach unten oder umgekehrt. An steilen Hängen sollten Sie nicht mähen. Achten Sie stets auf einen sicheren Stand und laufen Sie nicht.

Wie pflege ich das Messer des Rasenmähers?

Überprüfen Sie regelmäßig, ob das Messer und die Befestigungsschrauben weder abgenutzt noch beschädigt sind. Nachschärfen und Auswuchten sollten von einer autorisierten Fachwerkstatt durchgeführt werden. Ersetzen Sie das Messer, wenn es beschädigt ist.

Was tun bei Benzinverschüttung?

Versuchen Sie nicht, den Motor zu starten. Bewegen Sie den Rasenmäher vom Verschüttungsbereich weg. Vermeiden Sie jede Zündquelle oder Feuer, bis sich die Dämpfe verflüchtigt haben.

Ist das Modell CR48500SBS selbstfahrend?

Das Standardmodell ist ein Schubmäher. Wenn Ihr Rasenmäher mit Selbstfahrantrieb ausgestattet ist, drücken Sie den Fahrhebel nach vorne, um die Räder einzukuppeln. Lassen Sie ihn los, um den Vortrieb zu stoppen.

Wie verwende ich die Mulchfunktion?

Wenn Ihr Rasenmäher mit dem Mulchaufsatz ausgestattet ist, heben Sie die Auswurfklappe an, entfernen Sie den Fangkorb, setzen Sie den Mulchkeil ein und schließen Sie die Klappe wieder. Dadurch wird das Gras zerkleinert und auf dem Rasen belassen.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Ersatzteile, die vom Hersteller (VERCIEL) oder einem autorisierten Servicecenter geliefert werden. Nicht passende Teile können Verletzungen verursachen. Kontaktieren Sie Ihren Händler, um Messer, Zündkerze oder Luftfilter zu bestellen.

Wie lagere ich den Rasenmäher nach dem Gebrauch?

Lassen Sie den Motor abkühlen. Entleeren Sie den Benzintank, wenn Sie ihn drinnen lagern. Reinigen Sie Motor und Schalldämpfer von Grasresten. Lagern Sie ihn an einem trockenen Ort, fern von offenen Flammen.

BEDIENUNGSANLEITUNG CR48500SBS VERCIEL

D GEFAHR - Setzen Sie die rasenmacher nicht in Betrieb, wenn sich in der Nähe Personen, insbesondere Kinder, oder Tiere aufhalten.

D GEFAHR - Achten Sie darauf, nicht mit Händen oder Füssen in die Näre oder unter die rotierenden Teile zu geraten. Bewahren Sie stets angemessen den Abstand von der Grasauswurföffnung. Das Häckselmesser lauft nach Abschalten des Gerätes nach.

GEFAHR - Achten Sie darauf. nicht mit Händen oder Füßen in die Nähe oder unter die rotierenden Teile zu geraten. Bewahren Sie stets angemessen den Abstand von der Grasauswurföffnung. Das häckselmesser lauft nach abschalten des gerätes nach.

GRUNDSÄTZLICHE SICHERHEITSVORKEHRUNGEN

MACHEN SIE SICH MIT DER MASCHINE VERTRAUT

Jeder der den Rasenmacher benutzt, muß zunachst sorgfältig die Betriebs- und Wartung sanleitung durchlesen und sich für einen korrekten Gebrauch mit allen Bedienungsteilen vertraut machen.

Aber hauptsächlich sich vergewissem wie man die Maschine im Notfall ausschalten kann.

These Bedienungsanleitung aufbewahren.

ALLGEMEINE HINWEISE

1. Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut.
2. Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kenne, den Rasenmacher zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
3. Mahren Sie niemals, während Personen,** besonders Kinder oder Tiere in der Höhe sind.
4. Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

WARNING

1. Tragen Sie bei der Arbeit feste Schuhe mit rutschfesten Sohlen sowie Schutzkleidung.
2. Tragen Sie stets Gehorschutz und Schutzbrille bzw. Schutzvisier.
3. Benutzen Sie das Gerät nicht, wenn Sie barfuß oder nur mit Sandalen bekleidet sind.
4. Benutzen Sie das Gerät nicht, wenn Sie weite Kleidung/TRagen, die sich verfangen können.
5. Überprüfen Sie das Gelänge, auf dem die Maschine eingesetzt wird, und entfern den Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
6. Warning: Benzin ist hochgradig entflammbar.

6.1 Bewahren Sie Benzin nur in den darauf vorgesehenen Behältern auf.

6.2 Tanken Sie nur im Freien und rauchen Sie während des Einfüllvorganges nicht.
6.3 Benzin ist vor dem Starten des Motors einzufullen. Wahren der Motor lauft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgeführt werden.
6.4 Falls Benzin übergelaufen ist, daß kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzen Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben.
6.5 Aus Sicherheitsgründen sind Benzintank- und andere Tankverschlüsse bei Beschädigungen auszutauschen.

1. Ersetzen Sie defekte Schalldämpfer.
2. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prufen, ob die Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerkzeuge und Befestigungsbolzen nur Satzweise ausgetaucht werden.
3. Den automatischen Fahrhebel nicht vor oder während des Anlassens des Motors drucken.
4. Versuchen Sie nicht, bei laufendem Motor die Schnitthöhe zu regulieren.

HANDHABUNG

1. Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.
2. Mahren Sie nur bei Tageslicht oder beiGreater kunstlicher Beleuchtung.
3. Wenn möglich, ist der Einsatz des Gerätes beiNASSEM Gras zu vermeiden.
4. Achten Sie immer auf einen eigenen Stand an Hängen.
5. Führn Sie die Maschine nur im Schritttempo.
6. Bei Maschinen auf Rädern: mühen Sie quer zum Hang, niemals auf- oder abwärts.
7. Seien Sie besonderss vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
8. Mahren Sie nicht an übermöig steilen Hangen.

GRUNDSÄTZLICHE SICHERHEITSVORKEHRUNGEN

1. Seien Sie besonderss vorsichtig, wenn Sie den Maher umkehren oder他们在 sich heranziehen.
2. Halten Sie das (die) Schneidwerkzeug (e) (durch Ausschalten des Motors) an, wenn der Rasenmacher zum Transport angekippt werden muss, wenn ein Gelände überquert wird, das nicht aus Rasen besteht, und wenn der Rasenmacher zum und vom Arbeitsbereich transportiert wird.
3. Benutzen Sie niemals den Rasenmacher mit beschädigten Schutzeinrichtungen, Schutzgittern oder ohne angebaute Schutzeinrichtungen, z.B. ohne Prallblech oder Grasfangeinrichtungen.
4. Andern Sie die Reglereinstellung des Motors nicht oder überdrehen Sieihn nicht.
5. Bevor Sie den Motor starten, kuppeln Sie alle Schneidwerkzeuge und Antriebe aus.
6. Starten oder bestätigten Sie den Anlassschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Fuß zu dem (den) Schneidwerkzeug(en).
7. Beim Starten oder Anlassen des Motors muss der Rasenmacher bei diesen Vorgang angekippt werden. In dieser Fall kappen Sieihn nur soweit, wie es unbedingt erforderlich ist, und haben Sie nur die vom Benutzer abgewandte Seite hoch.
8. Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.
9. Führten Sie niemals Höhe oder Fuß an oder unter sich drehende Teile. Halten Sie sich immer von der Auswurföffnung entfernt.
10. Heben oder tragen Sie niemals einen Rasenmacher mit laufendem Motor.
11. Den Motor abstellen und das Zündkabel abtrennen.

19.1 Vor der Entfernung einer Blockierung oder der Freiräumung der Grasauswurföffnung.
19.2 Den Motor abstellen und abwarten, bis das Schneidmesser vollkommen zum Stillstand kommt, bevor der Grasfangsack entfernt oder die Auswurföffnung freigeräumt wird. Vor der Ausführung von Reinigungso-oder Wartungsarbeiten bzw. der Inspektion ist sicherzustellen, dass das Schneidmesser und alle anderen Bewegungsteile vollkommen zum

Stillstand gekommen sind. Das Zündkabel abtrennen und von der Zündkerze entfern, um ein versehentliches Anlassen zu vermeiden.

19.3 Stödt der Rasenmáher auf einen Fremdkörper, den Motor abstellen, den Zündkerzenstecker von der Zündkerze offen und den Rasenmáher gründlich auf eventuelle Beschädigungen untersuchen. Eventuell festgestellte Schäden reparieren*, bevör der Rasenmáher wieder in Betrieb gesetzt wird. Wenden Sie sich hierzu an eine autorisierte Kundendienstelle.
19.4 Sollte der Rasenmacher übermäßig vibrieren, den Motor abstellen und sofort die Ursacheuchen. Starkes Vibrieren ist in der Regel ein Hinweis auf eine Störung.

1. In folgenden Fällen den Motor abstellen:

20.1 Jedes Mal, wenn der Rasenmacher unbeaufsichtigt gelassen wird
20.2 Vor jeder Benzineinführung
20.3 Jedes Mal, wenn die Grasfangeinrichtung abgenommen wird oder, wenn die Schnitthöhe verstellt wird (Stillstand des Schneidwerkzeuges abwarten!)

1. Beim Auslaufen des Motors ist die Drosselklappe zu schlieben. Falls der Motor einen Benzinsperrhahn besitzt, ist diese nach dem Mahren zu schlieben.
2. Der durch die Führungsholme gegebene Sicherheitsabstand ist stets einzuhalten.
3. Der Handknebel des Startzuges muss sich stets in der Ose am Führungsholm befinden. Der Rasenmaherarf nicht aus der Position direktnbem dem Mahdeck gestartet werden. Die Startposition befindet sich hinter dem Führungsholm.

WARTUNG UND LAGERUNG

1. Sorgen Sie damit, dass alle Mutter, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
2. Bewahren Sie niemals die Maschine mit Benzim Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem

GRUNDSÄTZLICHE SICHERHEITSVORKEHRUNGEN

Feuer oder Funken in Berührung kommt konnten.

1. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.
2. Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff, Batteriekasten und den Bereich um den Kraftstoffank frei von Gras, Blättern oder austretendem Fett (Öl).
3. Prufen Sie regelmäßige die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.
4. Aus Sicherheitsgründen die abgenutzten oder beschädigten Teile sofort ersetzen.
5. Falls der Kraftstofftank zu entleeren ist, sollte dies im Freien erfolgen.
6. In regelmäßigen Abständen die Befestigung des Messers und der Motorhalterungs-Mutterschrauben kontrollieren.
7. Das Scharfen und das Auswuchten des Messers, sowie das Wechseln sind Arbeiten, die geschultes Fachpersonal und Spezialwerkzeuge erfordern. Aus Sicherheitsgründen sollen den these Arbeiten immer bei einer autorisierten Kundendienstelle durchgefuhrt werden. Das o.g. gilt auch für das Auswechseln des Messers.
8. Das Messer des Rasenmachers ist scharf und kann die Haut verletzen. Bei Arbeiten an und in der Nähe des Messers sind entsprechende Sicherheitsvorkehrungen zu treffen. (Arbeitshandschuhe/TRagen!)

note

BASISREGELS VOOR UW VEILIGHEID

KEN UW MACHINE

• Stecken Sie die Metallstruktur innerhalb des Stoffes - Zeichnung 1.

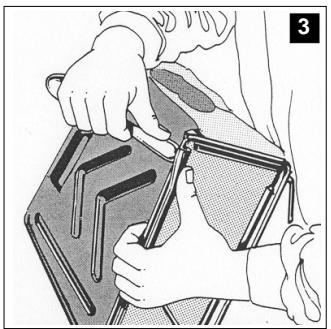

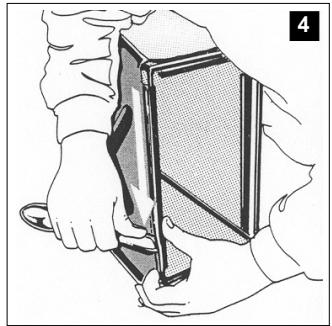

• Mit der Hilfe des gerundeten Holm eines gemeinsen Löffel, stecken Sie die Struktur innen der Kupplungsrändern - Zeichnungen 2-3-4.

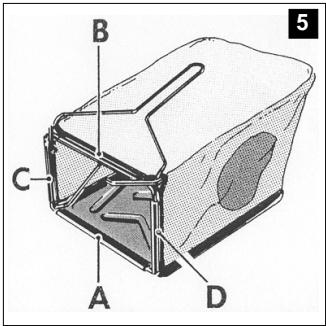

• Wann Sie diese Kupplung machen, raten wir Ihnen, vorher die langen Seiten A und B und danach die kurtenSeiten C und D zu verbinden - Zeichnung 5.

NL ASSEMBLAGE VAN DE GRASZAK

• Stecken Sie die Metallstruktur innerhalb des Stoffes - Zeichnung 1.
• Mit der Hilfe des gerundeten Holm eines gemeinsen Löffel, stecken Sie die Struktur innen der Kupplungsrändern - Zeichnungen 2-3-4.
• Wann Sie diese Kupplung machen, raten wir Ihnen, vorher die langen Seiten A und B und danach die kurtenSeiten C und D zu verbinden - Zeichnung 5.

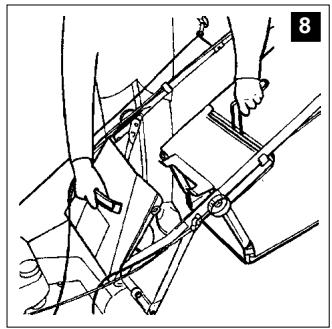

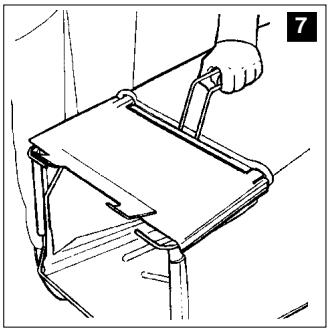

ASSEMBLAGE VAN DE GRASZAK

Der Motor wird ohne Öl gefelwert. VOR DER INBETRIEBNAHME den Ölbehälter fällen.

ÜBERSCHREITEN SIE NICT HÖCHSTSTAND-MARKIERUNG

Vor dem Gebrauch die beiliegenden Anweisungen des Motorenherstellers konsultieren.

N BELANGRIJK,OPGELET

DROSSELKLAPPEN-SCHALTHEBEL ANLEITUNG FÜR MOTOREN MIT PRIMER-VERGASER

Der Drosselklappen-Schalthebel steuert die Motordrehzahl. Soll der Motor kalt angelassen werden, den Schalthebel auf die STARKLAPPPEN - Stellung (1) drucken. Dann den Primer dreimal fest drucken, bevor der Motor angelassen wird. (Auch wenn der Motor wegen Kraftstoffmangel ausgegangen ist, Kraftstoff nachfüllen und den Primer dreimal drucken).

HINWEIS: Vorpumpen ist gewöhnlich beim erneute Start eines warmen Motorsunnig. Bei kaltem Wetter kann jeder wiederholtes Vorpumpen erforderlich sein. Während des Betriebs des Mahers muss sich der Hebel auf der BETRIEBS - Stellung befinden, um bestmögliche Leistungsfähigkeit zu gewährleisten. HINWEIS: Einige Modelle sind mit Gashebel nicht vorgesehen. In diesen Fälle ist der Motor schon auf die maximale Geschwindigkeit eingerichtet.

HINWEIS: Weitere Hinweise zur Bedienung und Service des Motors führen Sie in der beigelegten Bedienungsanleitung des Motors.

NL GASHENDEL - INSTRUCTES VOOR MOTOREN MET PRIMER POMP

D GASHEBEL ANLEITUNG FÜR MOTOREN MIT CHOKE

Der Gashebel steuert die Motordrehzahl. Soll der Motor kalt angelassen werden, den Schaltthebel auf die STARKLAPPEN - Stellung (A) drucken. Dann den Primer dreimal fest drucken, bevor der Motor warm ist, so kann er in der BETRIEBS - Stellung (B) angelassen werden.

Während des Betriebs des Maßers muss sich der Hebel auf der BETRIEBS - Stellung befinden, um bestmögliche Leistungsfähigkeit zu gewährleisten. HINWEIS: Einige Modelle sind mit Gashebel nicht vorgesehen. In diesen Fällen ist der Motor schon auf die maximale Geschwindigkeit eingerichtet.

HINWEIS: Weitere Hinweise zur Bedienung und Service des Motors führen Sie in der beigelegten Bedienungsanleitung des Motors.

ALAVANCA DO ACELERADOR INSTRUÇões PARA MOTORES COM CO-MANDO AR SOBRE A ALAVANCA DO ACELERADOR

NL GASHENDEL - INSTRUCTES VOOR MOTOREN MET CHOKE CONTROL OP DE GASHENDEL

DROSSELLKAPPEN-SCHALTHEBEL-ANLEITUNG FÜR MOTOREN MIT READY START\*SYSTEM

Der Drosselklappen-Schalthebel steuert die Motordrehzahl. Soll der Motor kalt angelassen werden, den Schalthebel auf die FAST-Stellung (1) drücken. Den Motor mit dem gashebel auf FAST position laufen setzen

RÜCKLAUFSTARTER: Den starterseilgriff(3-A) sicher festhalten. Langsam am starterseilgriff ziehen, bis wider stand spürbar wird. Dann kraftig ziehen.

HINWEIS: Einige Modèle sind mit Gashebel nicht vorgesehen. In diesen Fällen ist der Motor schon auf die maximale Geschwindigkeit eingerichtet.

HINWEIS: Weitere Hinweise zur Bedienung und Service des Motors finden Sie in der beigelegten Bedienungsanleitung des Motors.

ALAVANCA DO ACELERADOR - INSTRUCTIONS PARA MOTORES COM SISTEMA READY START

(Nur für Maher mit Motorantrieb)

Durch Druck des Fahrhebels (2) werden die Hinterräder aktiviert, und der Mäher fahr vtowärds. Durch Freigabe des Hebels wird die Vorwartsfahr gestoppt (1).

AANDRIJVING

(voor modellen die hierover beschikken)

Die Vorwartschaft muss sofort abbrechen, wenn der Fahrheit freiagegeben wird. Ist dies nicht der Fall, den autorisierten Kundendienst für eine Kontrolle hinzuziehen.

LETOP

D bei Geräten mit optionalem Mulchzubeher

Geräte mit Heckauswurf:

Auswurfklappe anheiten.
Grasfang abnehmen.
■ Mulch-Keil einsetzen
Auswurfklappe ablassen.

Die Fa. SANDRIGARDEN behält sich das Recht vor, jederzeit und ohne Vorankündigung technische und asthetische Änderungen an ihren Produkten vorzunehmen.
