GEBRUIKSAANWIJZING B&W ASW300 B&W

Nederlands Beperkte garantie Beste klant, Welkom bij Bowers & Wilkins. Dit product is volgens de hoogste kwaliteitsnormen ontworpen en vervaardigd. Mocht er iets defect raken, dan biedt B&W Loudspeakers en haar nationale distributeurs u vervangende onderdelen en wordt geen arbeidsloon in rekening gebracht (behoudens een paar uitzonderingen). Dit geldt in elk land waar een officiële B&W distributeur gevestigd is. De beperkte garantie geldt voor een periode van vijf jaar vanaf de datum van aankoop, en twee jaar voor de elektronica van actieve luidsprekers.

De garantie is beperkt tot de reparatie van de apparatuur. Transport- of andere kosten, noch het verwijderen, vervoeren en installeren van producten vallen niet onder deze garantie.

De garantie geldt alleen voor de eerste eigenaar en is niet overdraagbaar.

Deze garantie is niet van toepassing in andere gevallen dan defecten van materialen en/of fabricage ten tijde van aankoop en is niet van toepassing in de volgende gevallen:

Schade veroorzaakt door onjuiste installatie, aansluiting of verpakking.

Schade veroorzaakt door afwijkend gebruik dan in de handleiding beschreven, nalatigheid, wijziging, dan wel gebruik van onderdelen die niet door B&W goedgekeurd of gefabriceerd zijn.

Schade veroorzaakt door een defect of ongeschiktheid van aangesloten apparatuur.

Schade veroorzaakt door ongeval, bliksem, water, brand, hitte, oorlog, openbaar geweld of enige andere oorzaak die buiten de invloed van B&W en haar distributeurs valt.

Voor producten waarvan het serienummer gewijzigd, verwijderd, of onleesbaar gemaakt is.

Wanneer reparaties of wijzigingen uitgevoerd zijn door een onbevoegd persoon.

Deze garantie is een aanvulling op eventuele nationale / regionale wettelijke verplichtingen voor dealers en nationale distributeurs en heeft geen invloed op uw statutaire rechten als consument.

Cura del subwoofer Il cabinet del subwoofer può essere pulito spolverandolo con un panno asciutto. Se preferite utilizzare un prodotto spray per la pulizia, non spruzzatelo direttamente sul cabinet, spruzzatelo sul panno. Rimuovete la griglia di protezione, altrimenti il panno si potrebbe macchiare, facendo attenzione a non danneggiare la membrana dell’altoparlante. Il panno della griglia può essere pulito con un una spazzola morbida. Non utilizzate il subwoofer come un tavolo. Quando è in funzione gli oggetti lasciati sul piano superiore tendono a vibrare. In particolare, evitate di posizionare contenitori con liquidi o bicchieri pieni che potrebbero rovesciarsi ed essere versati sul subwoofer. Se l’impianto non viene usato per parecchio tempo, scollegate il subwoofer dalla alimentazione.

Claimen van reparaties onder de garantie Mocht u aanspraak menen te kunnen maken op garantie, ga dan als volgt te werk: 1

Wordt de apparatuur gebruikt in het land van aankoop, neem dan contact op met de erkende B&W dealer waar u de apparatuur gekocht heeft.

Wanneer de apparatuur wordt gebruikt in een ander land dan het land van aankoop, neem dan contact op met de nationale distributeur van B&W in het land waar u verblijft. Deze kan u vertellen waar u de apparatuur kunt laten repareren. In Groot-Brittannië kunt u contact met B&W opnemen of onze website bezoeken voor het adres van uw plaatselijke distributeur.

Om aanspraak op garantie te kunnen maken, wordt u gevraagd de ingevulde garantiefolder, op de aankoopdatum door uw dealer afgestempeld, te tonen. Een andere mogelijkheid is het originele aankoopbewijs of ander bewijs van eigendom en aankoopdatum tonen.

Volg de aanwijzingen op – Volg alle aanwijzingen over veiligheid nauwgezet op.

Netspanning – Gebruik het apparaat alleen op de netspanning die op de achterzijde van het apparaat staat aangegeven. Bent u niet zeker van de juiste spanning, raadpleeg dan uw leverancier.

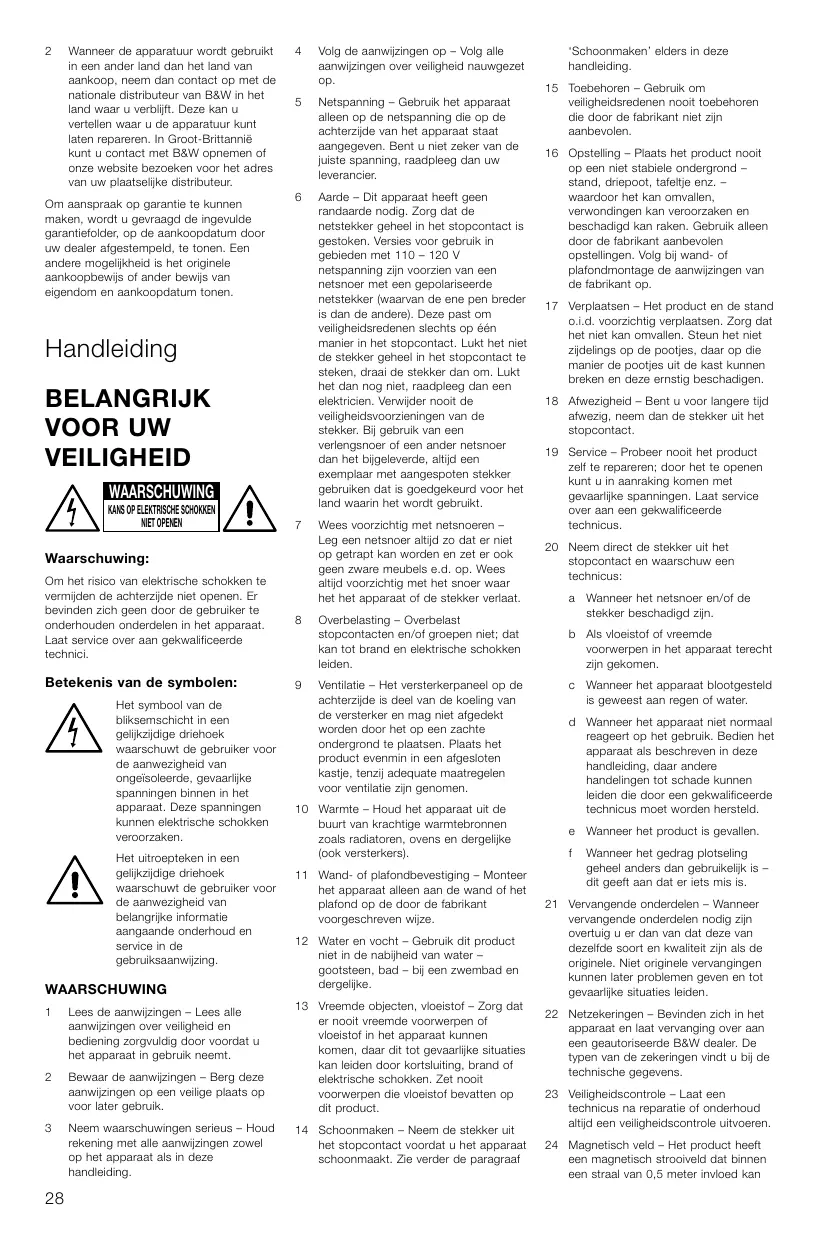

Handleiding BELANGRIJK VOOR UW VEILIGHEID WAARSCHUWING KANS OP ELEKTRISCHE SCHOKKEN NIET OPENEN

Waarschuwing: Om het risico van elektrische schokken te vermijden de achterzijde niet openen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het apparaat. Laat service over aan gekwalificeerde technici.

Betekenis van de symbolen:

Het symbool van de bliksemschicht in een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde, gevaarlijke spanningen binnen in het apparaat. Deze spanningen kunnen elektrische schokken veroorzaken. Het uitroepteken in een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van belangrijke informatie aangaande onderhoud en service in de gebruiksaanwijzing.

Lees de aanwijzingen – Lees alle aanwijzingen over veiligheid en bediening zorgvuldig door voordat u het apparaat in gebruik neemt.

Bewaar de aanwijzingen – Berg deze aanwijzingen op een veilige plaats op voor later gebruik.

Neem waarschuwingen serieus – Houd rekening met alle aanwijzingen zowel op het apparaat als in deze handleiding.

Aarde – Dit apparaat heeft geen randaarde nodig. Zorg dat de netstekker geheel in het stopcontact is gestoken. Versies voor gebruik in gebieden met 110 – 120 V netspanning zijn voorzien van een netsnoer met een gepolariseerde netstekker (waarvan de ene pen breder is dan de andere). Deze past om veiligheidsredenen slechts op één manier in het stopcontact. Lukt het niet de stekker geheel in het stopcontact te steken, draai de stekker dan om. Lukt het dan nog niet, raadpleeg dan een elektricien. Verwijder nooit de veiligheidsvoorzieningen van de stekker. Bij gebruik van een verlengsnoer of een ander netsnoer dan het bijgeleverde, altijd een exemplaar met aangespoten stekker gebruiken dat is goedgekeurd voor het land waarin het wordt gebruikt. Wees voorzichtig met netsnoeren – Leg een netsnoer altijd zo dat er niet op getrapt kan worden en zet er ook geen zware meubels e.d. op. Wees altijd voorzichtig met het snoer waar het het apparaat of de stekker verlaat. Overbelasting – Overbelast stopcontacten en/of groepen niet; dat kan tot brand en elektrische schokken leiden. Ventilatie – Het versterkerpaneel op de achterzijde is deel van de koeling van de versterker en mag niet afgedekt worden door het op een zachte ondergrond te plaatsen. Plaats het product evenmin in een afgesloten kastje, tenzij adequate maatregelen voor ventilatie zijn genomen.

10 Warmte – Houd het apparaat uit de buurt van krachtige warmtebronnen zoals radiatoren, ovens en dergelijke (ook versterkers). 11 Wand- of plafondbevestiging – Monteer het apparaat alleen aan de wand of het plafond op de door de fabrikant voorgeschreven wijze. 12 Water en vocht – Gebruik dit product niet in de nabijheid van water – gootsteen, bad – bij een zwembad en dergelijke. 13 Vreemde objecten, vloeistof – Zorg dat er nooit vreemde voorwerpen of vloeistof in het apparaat kunnen komen, daar dit tot gevaarlijke situaties kan leiden door kortsluiting, brand of elektrische schokken. Zet nooit voorwerpen die vloeistof bevatten op dit product. 14 Schoonmaken – Neem de stekker uit het stopcontact voordat u het apparaat schoonmaakt. Zie verder de paragraaf

‘Schoonmaken’ elders in deze handleiding. 15 Toebehoren – Gebruik om veiligheidsredenen nooit toebehoren die door de fabrikant niet zijn aanbevolen. 16 Opstelling – Plaats het product nooit op een niet stabiele ondergrond – stand, driepoot, tafeltje enz. – waardoor het kan omvallen, verwondingen kan veroorzaken en beschadigd kan raken. Gebruik alleen door de fabrikant aanbevolen opstellingen. Volg bij wand- of plafondmontage de aanwijzingen van de fabrikant op. 17 Verplaatsen – Het product en de stand o.i.d. voorzichtig verplaatsen. Zorg dat het niet kan omvallen. Steun het niet zijdelings op de pootjes, daar op die manier de pootjes uit de kast kunnen breken en deze ernstig beschadigen. 18 Afwezigheid – Bent u voor langere tijd afwezig, neem dan de stekker uit het stopcontact. 19 Service – Probeer nooit het product zelf te repareren; door het te openen kunt u in aanraking komen met gevaarlijke spanningen. Laat service over aan een gekwalificeerde technicus. 20 Neem direct de stekker uit het stopcontact en waarschuw een technicus: a Wanneer het netsnoer en/of de stekker beschadigd zijn. b Als vloeistof of vreemde voorwerpen in het apparaat terecht zijn gekomen. c Wanneer het apparaat blootgesteld is geweest aan regen of water. d Wanneer het apparaat niet normaal reageert op het gebruik. Bedien het apparaat als beschreven in deze handleiding, daar andere handelingen tot schade kunnen leiden die door een gekwalificeerde technicus moet worden hersteld. e Wanneer het product is gevallen. f

Wanneer het gedrag plotseling geheel anders dan gebruikelijk is – dit geeft aan dat er iets mis is.

21 Vervangende onderdelen – Wanneer vervangende onderdelen nodig zijn overtuig u er dan van dat deze van dezelfde soort en kwaliteit zijn als de originele. Niet originele vervangingen kunnen later problemen geven en tot gevaarlijke situaties leiden. 22 Netzekeringen – Bevinden zich in het apparaat en laat vervanging over aan een geautoriseerde B&W dealer. De typen van de zekeringen vindt u bij de technische gegevens. 23 Veiligheidscontrole – Laat een technicus na reparatie of onderhoud altijd een veiligheidscontrole uitvoeren. 24 Magnetisch veld – Het product heeft een magnetisch strooiveld dat binnen een straal van 0,5 meter invloed kan

hebben op andere objecten (TV, monitoren, banden, cassettes, credit cards). Het TV-beeld kan ook buiten deze straal nog beïnvloed worden door het magnetisch strooiveld.

Laagdoorlaatfilter frequentie-instelling

Laagdoorlaatfilter in/uit schakelaar

Dank u voor de aanschaf van deze B&W Actieve Subwoofer.

Functieschakelaar Aan/Auto

Aan/Standby indicatie

Vanaf de oprichting in 1966 heeft B&W altijd gezocht naar de perfecte geluidsweergave. Geïnspireerd door de inmiddels overleden oprichter John Bowers heeft deze zoektocht niet alleen geleid tot grote investeringen in audiotechnologie en ontwikkeling, maar ook in een voortdurende betrokkenheid bij muziek en film: alleen op die manier namelijk kan alle technologie optimaal wordt gebruikt. Deze subwoofer is speciaal ontworpen voor Home Theater systemen en ook om het laag van bestaande stereosystemen extra te versterken. De subwoofer doet echter veel meer dan de laagweergave van uw audiosysteem uitbreiden: doordat namelijk de gewone luidsprekers in het laag nu veel minder belast worden, verbetert ook de weergave van het erg belangrijke middengebied van uw bestaande luidsprekers. Wij raden u aan voor in gebruik name deze handleiding in zijn geheel aandachtig door te lezen. Alle geluidssystemen vragen enig experimenteren om het optimale uit de producten te halen; deze handleiding kan u daarbij van dienst zijn. Daar de actieve luidspreker direct is verbonden met het lichtnet is het zeer belangrijk de veiligheidsinstructies en waarschuwingen goed te lezen en nauwgezet op te volgen. Bewaar deze handleiding op een veilige plaats als referentie voor later. Bowers &Wilkins luidsprekers worden verkocht in meer dan 60 landen over de hele wereld. B&W heeft een internationaal netwerk van zorgvuldig geselecteerde importeurs die u optimale service zullen geven. Heeft u problemen die uw leverancier niet kan oplossen, neem dan contact op met de importeur.

Uitpakken (Afbeelding 1) De handigste manier om de subwoofer uit te pakken is de volgende: •

Vouw de kartonnen flappen terug en keer de doos met inhoud voorzichtig om. Licht de doos van de inhoud.

Wij raden u aan de doos voor eventueel later gebruik te bewaren. Behalve deze handleiding dient de doos te bevatten: 1 Subwoofer 1 Internationaal garantiebewijs

Korte omschrijving van de subwoofer (Afbeelding 2) 1

Luidsprekerniveau ingangen

10 Volumeregelaar 11 Netsnoer 12 Netschakelaar aan/uit

Functie van de subwoofer Toepassing: Home Theater De primaire functie van de subwoofer is het reproduceren van de signalen in het Low Frequency Effect (LFE) kanaal. Bovendien kan de processor geconfigureerd worden om het uiterste laag van sommige of alle andere kanalen aan het LFE signaal toe te voegen, door deze luidsprekers in de setup procedure op ‘small’ (klein) in te stellen. Toepassing: 2-kanaals stereo De subwoofer wordt gebruikt om het bereik in het laag uit te breiden tot beneden dat van de satelliet luidsprekers. In de meeste gevallen wordt het beste resultaat bereikt wanneer de satellieten in breedband worden gebruikt en direct door de eindversterker worden gestuurd. Het laagdoorlaatfilter van de subwoofer wordt dan zodanig ingesteld dat deze actief wordt op het punt waar de karakteristiek van de satellieten afvalt. Zijn de satellieten echter erg klein, dan kan het systeem worden begrensd door overbelasting van de laageenheden. Wanneer dat het geval is, kan beter het hoogdoorlaatfilter van de subwoofer worden gebruikt om de toevoer van laag aan de satellieten te begrenzen.

Opstellen van de subwoofer Daar de subwoofer uitsluitend lage frequenties produceert, is de opstelling minder kritisch dan die van luidsprekers met een groter bereik. De informatie heeft veel minder richting en u bent tamelijk vrij in het kiezen van een goede positie. De beste resultaten bereikt u door de subwoofer tussen de beide linker en rechter front luidsprekers op te stellen, of in de nabijheid van één daarvan. Gebruikt u twee subwoofers, plaats die dan bij de linker en de rechter front luidsprekers. De subwoofer achter de luisteraars opstellen, ook bij surround systemen, geeft doorgaans een minder goed beeld, maar kan een acceptabel compromis zijn wanneer de inrichting dat noodzakelijk maakt. Zoals bij alle luidsprekers heeft de positie ten opzichte van een muur effect op de weergave. Hoe meer muurvlakken zich in de onmiddellijke nabijheid van de luidspreker bevinden, hoe krachtiger het laag. In tegenstelling tot gewone breedband luidsprekers, kunt u bij de subwoofer altijd weer de juiste, totale klankbalans vinden door het volume van de subwoofer te corrigeren. Hoe meer de ruimte versterkt, hoe lager de subwoofer ingesteld kan

worden, met één restrictie. Bij opstelling in een hoek zullen er meer resonantiefrequenties van de ruimte worden geactiveerd en zal de laagweergave onregelmatiger worden. Daar elke ruimte anders reageert, is experimenteren de enige manier om de optimale en definitieve opstelling van de subwoofer te bepalen. Hierbij is het handig om een stuk muziek te gebruiken met een duidelijk basloopje van laag naar hoog of omgekeerd: zo kan gecontroleerd worden of de laagweergave strak is door te luisteren naar noten die overdreven hard en/of zacht klinken. Met een subwoofer is het veel eenvoudiger om ruimteresonanties onder controle te krijgen, terwijl u tegelijkertijd de hoofdluidsprekers op hun optimale positie voor het totale geluidsbeeld kunt opstellen.

Elektrische verbindingen CONTROLEER EERST OF DE NETSPANNING DIE STAAT AANGEGEVEN OP HET VERSTERKERPANEEL OVEREENKOMT MET DIE TER PLAATSE. Overtuig u er eerst van dat alle apparaten van het systeem niet meer met het lichtnet zijn verbonden. Hierdoor bent u er zeker van dat er tijdens het losnemen en vastzetten van kabels geen schade kan ontstaan. De subwoofer heeft zowel lijningangen en –uitgangen via cinch aansluitingen, als luidsprekerniveau ingangen via de klemmen op het paneel op de achterzijde. Onderstaand overzicht geeft de juiste aansluitmethode voor uw installatie: Toepassing: Home Theater Processor met gescheiden eindversterkers die één of meer subwoofers voedt – afbeelding 3. Processor met geïntegreerde eindversterkers voor één of meer subwoofers: – met lijnniveau subwooferuitgang – afbeelding 4 – met luidsprekerniveau subwooferuitgang – afbeelding 5 Toepassing: 2-kanaals audio Gescheiden voor- en eindversterkers: – Breedbandsignaal naar de satelliet luidsprekers en: – één subwoofer – afbeelding 6 – twee subwoofers – afbeelding 7 – Hoogdoorlaat signaal naar satelliet luidsprekers en: – één subwoofer – afbeelding 8 – twee subwoofers – afbeelding 9 Geïntegreerde versterker: – Breedbandsignaal naar de satelliet luidsprekers en: – één subwoofer – afbeelding 10 – twee subwoofers – afbeelding 11 – Hoogdoorlaat signaal naar satelliet luidsprekers en: – één subwoofer – afbeelding 12 – twee subwoofers – afbeelding 13

Meer dan één subwoofer gebruiken Meer dan een sub in een systeem kan de weergave op de volgende manieren verbeteren:

De stereoscheiding blijft optimaal tot de laagste frequenties.

Frequentie-instelling voor laagdoorlaat filter (5 – LOW-PASS FILTER)

Geschikt voor grotere luisterruimten.

Schakelaar voor laagdoorlaat filter (7)

Hogere geluidsniveaus zijn mogelijk – vaak zinvol om op de juiste wijze de speciale Home Cinema effecten weer te geven.

Resonanties op lage frequenties worden minder hoorbaar.

Gebruik van twee subwoofers bij stereo zal de kanaalscheiding verbeteren, wanneer deze dichtbij de bijbehorende satellietluidspreker wordt opgesteld. Kan de subwoofer niet in de directe nabijheid van de satellieten worden geplaatst, gebruik dan de mono-uitgang (afbeelding 8).

Controleer alle aansluitingen nogmaals Voordat het systeem wordt ingeschakeld en afgeregeld, eerst alle aansluitingen nogmaals controleren. Het gebeurt namelijk maar al te vaak dat geen behoorlijke weergave wordt verkregen ongeacht de gemaakte instelling, waarna wordt ontdekt dat er iets verkeerd was aangesloten. Controleer daarom of: •

De signaalpolariteit klopt: voor de luidsprekeraansluitingen van de satellieten geldt dat de “+” met de “+” wordt verbonden en de “–” met de “–”. Verwisseling geeft een ‘vage’ weergave met een onduidelijk stereobeeld, weinig laag of zelfs beide. De linker en rechter kanalen in het gehele systeem op dezelfde manier zijn aangesloten. Let op het juiste klankbeeld van een orkest en of bij Home Cinema het geluidsbeeld in dezelfde richting beweegt als het beeld.

In- en uitschakelen We adviseren om eerst de subwoofer in te schakelen en daarna pas de andere versterkers die signalen van de subwoofer krijgen. Het omgekeerde geldt bij uitschakelen: schakel dan de subwoofer als laatste uit. De functieschakelaar On/Auto (8) en de indicatie werken als volgt: On (aan): In deze stand is de versterker altijd actief en licht de indicatie groen op. Auto (automatisch): Nadat u de subwoofer voor het eerst in de stand “Auto” heeft gezet, schakelt de versterker in en licht boven de schakelaar een groene indicatie (9) op. Wordt gedurende 5 minuten geen ingangsignaal gedetecteerd, dan zal de versterker automatisch in “standby” gaan en wordt de indicatie rood. Zodra een ingangssignaal wordt gesignaleerd, schakelt de versterker weer in en wordt de indicatie groen.

Bedieningsorganen De subwoofer beschikt over 5 knoppen: •

De optimale instelling van elke regeling wordt bepaald door de andere apparatuur die met de subwoofer wordt gebruikt. Wordt er meer dan één subwoofer gebruikt, zet dan de overeenkomende instellingen in dezelfde positie. Home Cinema De B&W ASW Actieve Subwoofer is niet THX® gecertificeerd, maar kan desgewenst met een THX® controller worden gebruikt. •

Zet de VOLUME regelaar aanvankelijk op ‘negen uur’.

Zet de LOW-PASS FILTER schakelaar op OUT (uit).

Zet de EQ schakelaar aanvankelijk op A.

Zet de PHASE schakelaar aanvankelijk op 0°.

De positie van de LOW-PASS FILTER frequentie-instelling is niet belangrijk.

Lees ook de paragraaf ‘Fijninstelling’. Gebruikt u een THX® decoder, schakel dan de subwoofer functie in. Op deze manier zijn de instellingen voor filter en volume optimaal om de subwoofer in alle toepassingen te gebruiken. Voor het inregelen van de geluidsniveaus gebruikt u het interne testsignaal en de kanaalinstellingen van de THX® decoder. In alle gevallen deze testruis op de luisterpositie op een geluidsdruk van 75 dB SPL (C-gewogen) instellen. Gebruikt u een andere processor, kies dan voor de front en de surround luidsprekers eerst de juiste grootte (‘large’ of ‘small’), voordat u de niveaus instelt. Gebruik het testsignaal en de volumeregeling van de decoder om alle luidsprekers in te stellen. Gebruik de VOLUME regeling van de subwoofer uitsluitend wanneer u via de decoder geen goede instelling kunt bereiken. Bij elektronicawinkels zijn betaalbare geluidsdrukmeters te koop waarmee eenvoudig het juiste niveau kan worden ingesteld. Raadpleeg zonodig de handleiding van de decoder voor het instellen van het juiste niveau. 2-Kanaals audio •

Zet de VOLUME regelaar aanvankelijk op ‘negen uur’.

Zet de LOW-PASS FILTER schakelaar op IN (aan).

Zet de EQ schakelaar aanvankelijk op A.

Zet de PHASE schakelaar op 180°.

Worden de satellieten in breedband (volledig bereik) gebruikt (afbeelding 6, 7, 10, 11): •

Zet de LOW-PASS FILTER frequentie op -6 dB afsnijfrequentie voor de satelliet luidsprekers.

Zowel de -3 dB als de -6 dB grafieken vindt u bij de specificaties van elk B&W type luidspreker. Wanneer de fabrikant van een satelliet luidspreker alleen een -3 dB cijfer opgeeft en niet voor -6 dB, dan ligt de optimale instelling tussen 0,6 en 0,9 maal de -3 dB frequentie, afhankelijk van de afval. Hoe geleidelijker de afval van de satellieten is, hoe lager u de frequentie dient te kiezen. Worden de satellieten in hoogdoorlaat (afbeelding 8, 9, 12, 13) gebruikt: •

Zet de LOW-PASS FILTER frequentie op 80 Hz.

Lees ook de paragraaf ‘Fijninstelling’.

Fijninstelling Home Cinema Bij Home Cinema is het subwoofersignaal (LFE) een apart kanaal in plaats van een aanvulling op het satellietsignaal. Het LOWPASS filter is uitgeschakeld (OUT), omdat de decoder hier de juiste filters levert, die nodig zijn bij een instelling op kleine (small) luidsprekers. De positie van de faseschakelaar kan echter wèl belangrijk zijn; normaliter is deze 0°, maar wanneer de subwoofer op een behoorlijke afstand van de andere luidsprekers staat, of de versterker van de andere luidsprekers de polariteit verandert, dan kan 180° een beter resultaat geven. Luister daarom naar beide posities van de schakelaar en kies de positie die het “volste” laag geeft. Is geen verschil hoorbaar, laat de schakelaar dan in de positie 0° staan. Surround processoren hebben gewoonlijk een eigen gekalibreerd testsignaal dat u kunt gebruiken om de onderlinge niveaus van de luidsprekers in te stellen. Dit maakt het inregelen eenvoudiger dan bij een stereosysteem. Aarzel echter niet de instellingen zonodig naar eigen inzicht aan te passen. Het is bovendien erg verleidelijk dankzij de kwaliteiten van de subwoofer iets meer nadruk op het laag te leggen dan realistisch is, vooral bij sommige laagfrequent effecten! Op de lange duur geeft het een realistischer en bevredigender resultaat wanneer de subwoofer iets zachter staat dan het standaard kalibratieniveau aangeeft. Stereo De optimale instellingen van de PHASE schakelaar en de LOW-PASS FILTER FREQUENTIE beïnvloeden elkaar en zijn afhankelijk van de laagweergave van de satellietluidsprekers en de onderlinge plaatsing van alle luidsprekers in de ruimte. De hiervoor genoemde instellingen voor de frequentie van het LOW-PASS FILTER en PHASE zijn zo gekozen dat deze goed passen bij de meeste laaginstellingen, zowel voor gesloten als open (reflex) systemen, wanneer de -6 dB punten binnen het regelbereik van de subwoofer blijven. Wanneer de satelliet luidsprekers worden gestuurd via het hoogdoorlaatfilter van de subwoofer, dient de frequentie lager ingesteld te worden dan de aanvankelijke waarde van 80 Hz, indien het -3 dB punt van de satelliet luidsprekers beneden 80 Hz ligt, en hoger indien dat erboven ligt.

Stel het systeem conform uw wensen op en draai muziek, weer met een redelijk constante hoeveelheid laag. Uitgaande van de aanvankelijk gemaakte instelling controleert u eerst de positie van de PHASE (fase) schakelaar. Kies de positie die de volste klank geeft. Meestal zal de aangegeven positie de juiste zijn, maar soms bij gebruik van de lijningangen wordt ergens de fase omgedraaid, of de subwoofer staan niet in de nabijheid van de satelliet luidsprekers en dan dient de fase gecorrigeerd te worden. Stel vervolgens de loudness van de subwoofer af in relatie tot de satelliet luidsprekers en uw smaak. Gebruik een verscheidenheid aan programmamateriaal om tot een gemiddelde instelling te komen. Wat bij de ene opname indrukwekkend klinkt, kan bij een andere overdreven zijn. Luister vooral ook op een realistisch niveau, daar de klankbalans ook door het niveau wordt bepaald. Tenslotte stelt u de LOW-PASS FILTER frequentie op een zo rustig mogelijke overgang van de satellieten naar de subwoofer in. Dit is meestal de moeilijkste instelling.

Onderhoud De behuizing hoeft normaliter alleen te worden afgestoft met een droge doek. Gebruikt u een schoonmaakmiddel in spuitbus, spuit dit middel dan eerst op een doek, op enige afstand van de luidspreker en de eenheid en van de grille in het bijzonder. Verwijder de grill zodat er geen vlekken op komen, maar raak de woofer niet aan. De grill zelf kan met een zachte doek worden schoongemaakt. Gebruik de subwoofer niet als tafel; voorwerpen die er op staan kunnen tijdens het gebruik gaan rammelen. Voorkom ook dat er vloeistof in de subwoofer terechtkomt (drinkglazen of vazen!). Wordt het systeem voor langere tijd niet gebruikt, neem dan de stekker uit het stopcontact.

Polski Gwarancja Drogi kliencie, witamy w B&W Ten produkt zosta¡ zaprojektowany i wyprodukowany zgodnie z najwyÃszymi standardami jako·ci. Jednak, je·li zdarzy si∆ jaka· awaria, firma B&W Loudspeakers oraz jej mi∆dzynarodowi dystrybutorzy gwarantujƒ bezp¡atny serwis (wyjƒtki mogƒ wystƒpiπ) na cz∆·ci i robocizn∆ w kaÃdym kraju, w którym jest autoryzowany dystrybutor B&W.

Alle toepassingen De EQ schakelaar wijzigt de afval van de subwoofer. De bas die u hoort is een combinatie van de subwoofer en de effecten in de kamer en u kiest de stand die het beste past bij de kamer en de positie van de subwoofer. Positie A geeft een droge instelling, voor gevallen waarbij de subwoofer in een hoek staat, of om een boemerige akoestiek te compenseren. Stand B is meer geschikt voor een droge akoestiek bij opstelling uit de hoek. Wanneer u een ongelijkmatige laagweergave heeft – sommige frequenties zijn duidelijker dan andere – treden er waarschijnlijk staande golven in de luisterruimte op en heeft het zin te experimenteren met de opstelling van de subwoofer. Hoewel het weinig lijkt in een opstelling, kunnen zelfs kleine verschuivingen van zo’n 15 cm al grote invloed op het geluid hebben. Heeft u een aantal verschillende posities geprobeerd en blijft het probleem bestaan, probeer dan de subwoofer iets hoger op te stellen, of deze zijwaarts te verschuiven. Door meer dan één subwoofer te gebruiken, kunt u het effect van de resonanties sterk beperken, daar elke subwoofer resonanties op verschillende frequenties activeert. Wijzigt u de afstand van de subwoofer en de satellietluidsprekers onderling en plaatst u ze verderaf of dichterbij, dan bestaat de mogelijkheid dat de faseschakelaar opnieuw ingesteld moet worden. Controleer dan ook weer het volume van de subwoofer (via de decoderuitgangen of met de volume regelaar op de subwoofer zelf), maar pas nadat de fase goed is ingesteld. Bij gebruik van meer dan één subwoofer controleren of beide LOW-PASS FILTER frequentie en PHASE schakelaars in dezelfde positie staan.
