GEBRUIKSAANWIJZING 600 PSE KRESS

Gebruiksaanwijzing NL 13

De pneumatische boorhamer kan universeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.

1

Veiligheidsvoorschriften en voorkoming van ongevallen

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de veiligheidsvoorschriften in deze gebruiksaanwijzing en de algemene veiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.

Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
A Om veiligheidsreden alleen met gemonteerde extra handgreep 12 werken.
A Geen asbesthoudend materiaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.

Belast aantal slagen

bij hamerboren

Schlagenergie

Rechts- en linksdraaien

Spanhals-

Gereedschapopname

Boor- ,max.

Staal

Licht metaal

Hout

Hamerboren in beton

Geadviseerd boorbereik bij

hamberboren

Schroef- ,max.

Hout

Metaalplaat

Gewicht

Veiligheidsklasse

600 PSE

0428 2609

600 watt

300 watt

0-1050 o.p.m.

0-800 o.p.m.

max.

4274 o.p.m.

2,3J

43 mm

Euro-norm

SDS-Plus

13 mm

15 mm

30 mm

24 mm

4-16 mm

8mm

6,3 mm

2,75 kg

II/回

2 Afbeelding

1 Gereedschapopname
2 Stofbeschemingskap
3 Ontgrendelingshuls
4 Draaistopschakelaar
5 Blokeerknop voor aan/uit-schakelaar
6 Aan/uit-schakelaar en toerentalregeling
7 Ventilatieopeningen
8 Vergrendeling stroomkabelmodule
9 Draairichtingomschakelaar
10 Omschakelaar boren/hamerboren
11 Opname voor diepteaanslag
12 Extra handgreep
13 Adapter voor bits/boorhouser

Niet al het afgebeelde en beschreiben toebehoren worden meegeleverd.

4 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 60 745.

Het A-gewaardeeerde geluidsniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 87 dB (A); geluidsvermogenniveau 98 dB (A). Meetonzekerheid K = 3 dB.

Draag een gehoorbescherming!

De gewaardeerde versnelling bedraagt kenmerkend 8,3m / s^2

14 Netherlands

600 PSE

5 Extra handgreep en stroomkabelmodule monteren

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

Gebruik de machine alleen met de extra handgreep 12. Plaats het handvat op de spanhals van de boormachine. Draai het handvat in de voor de werkzaamheden vereiste stand en span het stevig vast met de huls van het handvat.

Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.

A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.

Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangeiding (code-aanduiding H07 RN-F).

6 Ingebruikneming

A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op het typeplaatje van de machine.

IN- EN UITSCHAKELEN

De aan/uit-schakelaar 6 indrukken en weeer loslaten.

De aan/uit-schakelaar kan met de blokkeerknop 5\ worden geblokkeerd. Om de aan/uit-schakelaar 6\ weer los te make, kort indrukken en loslaten.

DRAAISTOP

Met de draaistopschakelaar 4 kunt u twee instellen gen kiezen.

1 = Boren/hamerboren, roerwerkzaamheden

= Geen draaibeweging: Lichte hakwerkzaamheden.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat.

Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.

BOREN EN HAMERBOREN

Om te boren de omschakelaar 10 op instellen.

Om te hamerboren op instellen.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat.

Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.

Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.

Voor hakwerkzaamheden de omschakelaar 4 op instellen.

Gebruik bij het hamerboren uitsluitend hardmeta- len boren met SDS-Plus-schacht. Het gebruik van in de handel verkrijgbare steenboren met cilindrische schacht in combinatie met de adapter 13 en een gewone boorhouser met toepassing van het pneumatische hamermechanisme is Niet möglichk.

TOERENTALBESTURING

Met de aan/uit-schakelaar 6 kutu het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 6 begint de machine langzaam te draaien, bij toenemende druk worden het toerental hoger.

DRAAIRICHTING OMSCHAKELEN

Bedien de draairichtingomschakelaar 9 alleen wanner de machine stilstaat.

Pak de draairichtingomschakelaar 9 aan beiden zijden vast.

Rechtsdraaien: Draairichtingomschakelaar 9 op "R"instellen.

Linksdraaien: Draairichtingomschakelaar 9 op „L“ instellen.

Belangrijk! Draai de draairichtingom-schakelaar 9 aktijd door tot aan de aanslag op het huis, dus tot deze merkbaar vastklikt.

Indien de draairichtingomschakelaar 9:tussen pos. ^ en ^ , staat, kan de machine nicht worden ingeschakeld.

7

Gereedschap inzetten of verwijderen

De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

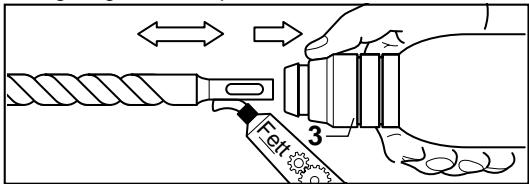

GEREEDSCHAP INZETTEN

A Trek voordat u werkzaamheden aan de machineuitvoert algid de stekker uit het stopcontact.

Reinig de gereedschapschacht en vet deze Licht in.

Trek de ontgrendelingshuls 3 terug. Stek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.

Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.

Beschadigde stofbeschemingskap beslilst verwangen!

600 PSE

Nederlandss

15

GEREEDSCHAP VERWIJDEREN

Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.

BEITEL INSTELLLEN

Breng de draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.

Stel daarna de draaistopschakelaar 4 wee op de positie = in. De beitel klikt automatisch vast zodra deze bij de werkzaamheden of bij het hakken radiaal wordt belast.

8 Boorhouser (toebehoren)

Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdte) leverbaar. De boorhouser wordt op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelijk boorholders met binnenschroefdraad 1/2'' × 20 UNF (spanwijdte max. 13 mm) kannen worden gezruikt.

BOORHOUDER MONTEREN

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

Schroefdraad van boorhouser (toebehoren) en adapter 13 (toebehoren) reinigen.

Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de draaistopschakelaar 4 tijdelijk in op positie =

9 Voor de praktijk

Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.

Gebruik voor metaal alleen goed geslepen boren,
voor steen en beton alleen hardmetalen steenboren.

Pas het toerental alkijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren)plaatsen.

Draag een veiligheidsbril en een gehoorbescherming.

Oefen geen te sterke drukuit. Het vermogen worden daardoor Niet gro ter.

A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controlleroor de ingebruikneming of dedraaistopschakelaar 4 in stand 一 = is vastgeklikt.

IN TEGELS BOREN

Een tegel langzaam aanboren. Pas wanner door de tegel is geboord, omschakelen maar hamerboren.

SCHROEVEN

De adapter 13 (toebehoren) kan schroefbits openmen. Er können normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).

Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkening.

10 Slipkoppeling

Wanneer de boor vastklemt of vasthaakt, worden de slipkoppeling geactiveerd.

Ontlast de machine onmiddelijk door de boor terug te trekken.

Houd de machine alltijd met beiden handen stevig vast en zorg ervoor dat u stabel staat.

11 Onderhoudswerkzaamheden

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

De ventilatieopeningen altijd schoon honden.

Van buiten toegankelijke kunststofonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.

Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.

12 Milieubescherming

Terugwinnen van grondstoffen in plaatsvan het weggooien van afval Machine, toebehoren en verpakking要去en op een voor het milieu verantwoorde manier worden hergebruikt.

Deze gebruiksaanwijzing is vervaardigd

van chloorvrij gebleekt kringlooppapier.

De kunststof delen zijn gekenmerkt om ze per soort te kuren recyclen.

Wijzigingen voorbehonden

Bij hakwerkzaamheden worden het Beste resultaat bereikt wanner slechtskleine stukken materiaal worden uitgebroken.

16 Italiano

600PSE

Applicazione

NL CE Konformiteitsverklaring

Wij verwlaren op eigena verantwoordoring, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zichonder

CE Overensstemmelseserkæring

1. Dit elektrisch gereadschap is vervaardigm met grote naukeurighein en is onderhevig aan strengkealitetsproctres in die fabrik.
2. Daarom garanderen wij het kosteloos verhelpen van fabricage- of materiaalfouten die binnen 24 maanden na de datum van de verkoop aan eindverbruiker optreden. Wij behouden ons hetrecht voor, defiecte onderdelen te repareren of door nuwe te verrangen. Vervangen onderdelen worden ons eigendom.
3. Ondeskundig gebruik of ondekundige behandelring alsmede het openen van de machine door nicht erkende reparatiebedrijven leiden tot verlies van de garantie. Onderdelen die aan slijtage onderhevig zijn, zichn van de garantie uitgesloten.
4. Er kan slechts aanssprak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Gleeve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper heeftECHter aan keuze hetrecht op prijsreductie (vermindering van de aankoopprijs) of op koopermethigting (annuleren van het koopcontract), indien wij er nicht in slagen, eventuele opgetreden defecten binnen een redelijkte termijn te herstellen.
8. Nicht uitzegasloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2,635 BGB wegens Niet bestaande, togeteken-de eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
