Il martello perforatore pneumatico più essere utilizzato in maniera universale per forature a martello, per leggeri lavori di scalpellatura su pietra nonché per forare ed avvitare viti nel legno, nel metallo ed in materiale plastico.

1

Indicazioni di sicurezza e misure antinfortunistiche

Prima diMETTARE la macchina in esercizio, leggere complemente le Istruzioni per l'uso, rispettoare leindicazioni di sicurezza containute nella presente Istruzione nonché leindicazioni generali di sicurezza per macchine elettriche riportate nell'opuscolo allegato.

A Qualora durante l'opération di lavoro venisse daneggiato il cavo di rete, estrarre immediatamente la spina dalla presa della corrente.
A Mai lavorare con un cavo di rete danneggiato.
A Portare gli occhiali, la cuffia ed i guanti di protezione, nonché scarpe di sicurezza.
A Per motivi di sicurezza, operare soltanto con l'impugnatura supplementare 12 montata.
Non lavorare su materiale contente amiente.
A Non trasportare la macchina tenendola per il cavo.
ALe prese in ambienti esterni devono essere assicurate tramite un interrottore di sicurezza per correnti di guasto (F1).
Non è permesso perforare la carcassa della macchina al fine di volerla contrassegnare. L'isolazione di protezione viene ponticellata. Utilizzare targhette autoincollanti.
A Se la punta dovesse bloccarsi inaspettativamente, la macchina reagisce con contracolpi. Mantenere perché sempre una distance di sicurezza e tenere bene la macchina con entrambre le mani.

3 Dati tecnici

Martello perforatore pneumatico

Codice di ordinazione

Potenza assorbita

Potenza resa

Comando elettronico numero di giri

Num. di giri a vuoto

Numero di giri sotto carico

Numero di colpi in caso di forature battenti

Potenza della percussione

Funzionamento reversible

Diametro collare

Attacco utensili

Diametro punta, mass.

Acciaio

Metallo leggero

Legno

Foratura a martello nel calcestruzzo

Campo di foratura consigliato per foratura a martello

Diametro viti, mass.

Legno

Lamiera

Peso

Classe di protezione

600 PSE

0428 2609

600 Watt

300 Watt

0-1050 1/min

0-800 1/min

mass.

4274 1/min

2,3 J

43 mm

Norma Euro

SDS-Plus

13 mm

15 mm

30 mm

24 mm

4-16 mm

8mm

6,3 mm

2,75 kg

II/回

2 Figura

1 Attacco utensili
2 Protezione antipolvere
3 Boccola di sbloccaggio
4 Commutatore rotante
5 Pulsante di bloccaggio per erruttoro di inserimento/disinserimento
6 Interruttore di inserimento/disinserimento / dato numero di giri
7 Feritoia di ventilazione
8 Blocco del modulo cavo di retel
9 Commutatore per la reversibilità
10 Selettore Foratura / Foratura a martello
11 Attacco per battuta di profondità
12 Impugnatura supplementare
13 Adattatore per bit cacciaviti - mandrino portapunta

Accessorii illustrati o descritti non fanno necessaria-mente parte del volume di segna.

4

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 60 745.

La misurazione A del livello di pressione acustica della macchina è solitamente di pressione acustica 87 dB (A); livello della potenza sonora 98 dB (A).
Incertezza della misura K = 3 dB.

Usare auricolari di protezione!

L'accelerazione misurata raggiunge di solito il valore di 8,3 m/s².

600 PSE

Italiano

17

Montaggio dell'impugnatura supplementare e del modulo del cavo di rete

A Prima di agli'intervento alla macchina, estrarre la spina dalla prese di rete.

Utilizzato la macchina con l'impugnatura supplementare 12. Applicare la maniglia sul collare dell'alberino del trapano, ruotarla in posizione operativa e fissarla saldamente avvitando l'impugnatura. Soltanto in questo si evita che la maniglia sul collare dell'alberino si sposti o si stacchi dall'appareccchio.

Collegare il modulo del cavo di rete all'impugnatura. La spina deve innestarsi in posizione.

Utilizzato il modulo di cavo di rete esclusivamente per elettroutensili Kress. Non tentare di utilizzato il modulo in combinazione con altre machine.

Impiegare esclusivamente moduli del cavo di rete originali Kress e,cioè, almeno pesanti fili isolati in gomma (codice commerciale H07 RN-F).

6 Messa in esercizio

A Prima della messa in esercizio, controllare che la tensione di rete corrisponda ai valori indicati sulla targhetta di costruzione della macchina.

Premere oppure lasciare l'interruttore di inserimento/disinserimento 6.

L'interruttore di inserimento/disinserimento può essere bloccato con il pulsante di fissaggio 5. Per sbloccare, premere brevamente l'interruttore di inserimento/disinserimento 6 e lasciarlo.

ROTOSTOP

Tramite il commutatore rotante 4 è possible selezionare due impostazioni.

1 = Foratura/foratura a martello, lavori di miscelazione Senza rotazione: leggeri lavori di scalpellatura.

Il modo più semplice di eseguire la commutazione è quando la macchina èferma.

Azionando l'interruttore di inserimento-disinserimento 6 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

FORATURA - FORATURA A MARTELLO

Per forare, mettere il selettore 10 in posizione. Per foratura a martello metterlo in posizione. Il modo più semplice di eseguire la commutazione è quando la macchina è ferma.

Azionando l'interruttore di inserimento-disinserimento 6 opp. all'avvio della macchina, la trasmissione passa all'impostazione presektionata.

Indicazioni: La rotazione sinistrorsa nel corso di foratura a martello danneggia la punta. Lavorando con una corona a forare diamantata ed in caso di lavori di miscelazione è indispensableabile disinserire ilsystema battente.

Per lavori di scalpellatura, mettere il selettore 4 nella posizione.

In caso di foratura a martello è indispensableile'utilizzare esclusivamente punte con applicazioni di placchette di metallo duro e con un gambo SDS-plus. Non è possible utilizzato punte per pietra comunamente in commercio con gambo cilindrico ed adattatore 13 né è possibile utilizzato un comune mandrino portapunta in caso di impiego del martello pneumatico.

COMANDO NUMERO DI GIRI

Tramite l'interruttore di inserimento/disinserimento 6 è possible regolare il numero di giri a variazione continua. Premesso leggermente sull'interruttore di inserimento/disinserimento 6 la macchina comincía a

girare lentamente; il numero di giri sale aumento la pressione esercitata.

INVERSIONE DELLA DIREZIONE DI MARCIA

Azionare il commutatore per la reversible sibilità 9 solo a macchinaferma!

Afferrare il commutatore per la reversibilità 9 per entrambi i lati.

Rotazione destrorsa: Mettere il commutatore per la reversibilità 9 nella posizione „R".

Rotazione sinistrorsa: Mettere il commutatore per la reversibilità 9 nella posizione „L".

Importante! Premere completamente il commutatore per la reversibilità 9 rispettivamente fino alla battuta applicata alla carcassa della macchina,cisiono,fino a quando se ne percepisce chiaramente l'incastro.

Se il commutatore per la reversibilità 9 si trova tra la posizione „R“ e „L“, la macchina non può essere messa in esercizio.

7 Inserire ed estrarre gli utensili

L'attacco utensili 1 blocca gli utensili di foratura e gli utensili per scalpellare senza dover ricorrere all'ausilio di attrezzi.

INSERIRE L'UTENSILE

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire il gambo dell'utensile e lubricarlo leggermente.

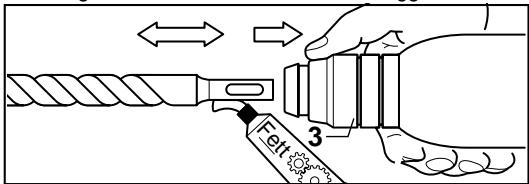

Estrarre all'indietro la boccola di sbloccaggio 3. Routandolo, inseire l'utensile nell'attacco utensili fino a quando fa presa. Lasciare il mandrino di serraggio. Controllare che l'utensile sua ben fisso.

18 Italiano

600 PSE

Fare attenzione a non danneggiare la protezione antipolvere 2.

Se la protezione antipolvere è danneggiata, è estremamente importante sostituirla!

ESTRARRE L'UTENSILE

Spingere all'indietro la boccola di sbloccaggio 3 ed estrarre l'utenile.

REGOLARE LO SCALPELLO

Mettere il commutatore rotante 4 in una posizione intermedia. Lo scalpello può essere girato manually nella posizione di lavoro che si desidera.

In seguito, rimettere il commutatore rotante 4 nella posizione 已 .Lo scalpello fa presa automaticamente non appena viene sottomosto a carico radiale tramite il processo di lavorazione opp. scalpella.

8 Mandrino portapunta (Accessorio)

Per lavori di foratura nel metallo, nel legno e in materiali artificiali tramite punte con un gambo normale, è fornibile un mandrino portapunta (mass. 13 mm aperture). Il mandrino viene montato sull'adattatore (accessorio) per bit cacciaviti. è possible utilizzato tutti i mandrini comunamente reperibili sul mercato che abbiano una madrevite 1/2" × 20 UNF (aperture mass. 13 mm).

MONTARE IL MANDRINO PORTAPUNTA

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire la filettatura al mandrino portapunta (accessorio) ed all'adattatore 13 (accessorio).

Avvitare il mandrino portapunta sull'adattatore e bloccare l'adattatore nell'attacco utensili come se fosse una punta. Per avvitare bene (30 Nm) il mandrino portapunta, mettere il commutatore rotante 4 provvisoriamente sulla posizione C.

9 Consigli pratici

Non forare linee elettriche, nonché tubazioni di gas e di acqua posate in maniera non visibile. Prima di cominciare con l'operazione di foratura, contrallare le superfici utilizzando p.e. un rilevatore di metalli.

Per forare nel metallo, utilizzare esclusivamente punte perfettamente in ordine e bene affiliate; per forare nella pietra e nel calcestruzzo, utilizzato esclusivamente punte per pietra con applicazioni di placchette di metallo duro. Regolare il numero di giri sempre in base al tipo di materiale in lavorazione ed in base al diametro della punta. Per eseguire lavori di precisione nel metallo e nel legno, fissare la macchina in un montante per foratura (accessorio).

FORATURA A MARTELLO -SCALPELLATURA

Portare occhiali e cuffie di protezione.

Non esercitare una pressione troppo forte: non è così che si raggiunge una prestazione magiore.

Durante l'opération di scalpellatura si raggiunge il miglior effetto scalpellando di volta inolta piccoli pezzi di materiale.
A. Durante l'opération di scalpellatura, favorare sempre portando gli occhiali di protezione e con l'impugnatura supplementare 12. Prima della messa in esercizio, contrallare che i commutatore rotante 4 si sua innestato nella posizione = .

FORARE LE PIASTRELLE

Preforare delicatamente la piastrella ed insere la forata martello solo dopo aver perforato completenessla piastrella.

AVVITARE

L'adattatore 13 (accessorio) più alloggiare bit cacciaviti.
Possono essere utilizzati bit cacciaviti comunmente reperibili sul mercato e che abbiano un dato esagonale da 6,3 mm opp. 1/4" (DIN 3126, Forma C).

I bit cacciaviti vengono tenuti nell'adattatore tramite una rondella. Per quello motivo, utilizzare sostanto bit che abbiano apposite tacche.

10 Frizione

Se l'utensile di foratura si blocca oppure resta incastrato, scatta la frizione di sicurezza.

Liberare immediatamente la macchina dal carico tirando indietro la punta utensile.

Durante le operazioni di lavoro, tenera la macchina sempre con entrambè le mani e provvedere ad una sicura posizione di lavoro.

11 Disposizioni di manutenzione

A Prima di agli'intervento alla macchina, estrarre la spina dalla prese di rete.

Mantenere sempre pulite le feritoie di ventilazione.

Pulire regolarmente con uno straccio eswana detergenti, parti in materiale artificiale che siano accessibili dall'esterno.

Dopo un periodo abbastanza lungo in cui la macchina sia stata soggetta a condizioni operative estreme, sare necessario affidare la macchina ad un Centro di servizio Kress perché venga eseguita una ispezione ed una minu-ziosa pulizia.

12 Misure ecologiche

Recupero di materie prime, piuttosto che smaltimento di rifiuti

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbiancataenza cloro. I componenti in plastica sono

contrassegnati per il riciclaggio selezionato.

Con riserva di modifiche

600 PSE

Espanol

19

Aplicación

CE Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il dato è proconformé alle seguenti normative ed ai relativi documenti: vedere sotto

1. Il presente elettroutensile è stato realizzato seconde criteri produttivi di alta precisione è stato sottoposto a severi controlli di qualità da parte della casa costruttrice.
2. Per quello motivivo siamo in grado di garantire l'eliminazione gratuite di difetti costruttivi o di materiale difettoso che dovessero essere riscontri entro 24 anni della data de vendita all'utente finale. Ci rierviamo il diritto di riparare oppure sostituire le parti difettatore. Le parti sostituite tornano ad essere di proprietà della casa costrutrice.
3. Si perde il diritto di garanzia in caso che la macchina venga impiegata oppure trattata in maniera impropria e, cosippure, se la macchina viene aperta da un Centro Servizio non autorizzato. Le parti soggette ad usura non sono comprese nella garanzia.
4. La garanzia può essere riconosciuti solo in caso di immediata segalizione del difetto (anche per anni di trasporto). La durata della garanzianion viene prolongata della durata dell'eventuale riparazione.
5. In caso di disturbi preghiamo di spe dire l'appareccchio alla fabbrica o ad un Centro Assistenza autorizzato, insieme alla scheda di garanzia compilata e una breve descrizione del difetto.
6. Gli obblighi di garanza da moi assunti escludono completamete ulteriori pretese - in particolare il diritto di convertibilità, riduzione del prezzo o risarcidenti danni.
7. L'acquirente può comunique a propria scelta avvaleres del diritto di riduzione (diminuzione del prezzo d'acquisto) oppure di convertibilità (annullamento del contratto di vendita), nel caso in cui l'azienda non fosse in grado di eliminare il difetto eventualmente除去 un intervallo di tempo ragionevole.
8. Non sono escludi i diritti al risarcimento danni per i casi contemplati dal §§ 463, 480 par. 2,635 BGB, riguardanti la mancanza di caratteristiche assicurate.
9. Le disposizione citate nei puni 7 e 8 sono valide solo per il territorio della Repubblica Federale Tedesca.

Garanti
