BEDIENUNGSANLEITUNG 600 PSE KRESS
Bedienungsanleitung D 4
Der Pneumatik-Bohrhammer ist universell einsetzbar zum Hammerbohren, für leichte Meißelarbeiten in Gestein und zum Bohren sowie Schrauben in Holz, Metall und Kunststoff.
1
Sicherheitshinweise und Unfallschutz
Bevor Sie die Maschine in Betrieb besteht,esen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.
A Wird das Netzkabel während der Arbeit beschädigt,sofar Netzsteckerziehen.
Aniemals mit beschädigtem Netzkabel arbeiten.
A Schutzbrille, Gehörschutz, Schutzhandschuhe und festes Schuhwerk tragen.
Aus Sicherheitsgrunden nur mit montiertem Zusatzgriff 12 arbeiten.
A Kein asbesthaltiges Material bearbeiten.
Gerat nicht am Kabel tragen.
A Steckdosen im Außenbereich müssen über Fehlerstromschutzschalter (Fl-) abgesichert sein.
Um die Maschine zu kennzeichnen, damit das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbruckt. Verwenden Sie Klebeschilder.
A Wenn der Bohrer unerwartet festklemmt, reagiert die Maschine ruckartig. Nehmen Sie deshalb immer einen sicheren Stand ein und halten Sie die Maschine fest mit beiden Händen.
3 Technische Daten
Pneumatik-Bohrhammer
Articlelummer
Aufnahmeleistung
Abgabeleistung
Elektronische Drehzahlsteuerung
Leerlaufdrehzahl
Lastrehzahl
Lastschlagzahl
beim Hammerbohren
Schlagenergie
Rechts-/Linkslauf
Spannhals-
Werkzeugaufnahme
600 PSE
0428 2609
600 Watt
300 Watt
0-1050 1/min
0-800 1/min
max.
4274 1/min
2.3 J
.
43 mm
Euro-Norm
SDS-Plus
13 mm
15 mm
30 mm
24 mm
4-16 mm
Bohr- max.
Stahl
Leichtmetall
Holz
Hammerbohren in Beton
Empfohlener Bohrbereich
Hammerbohren
Schauben- max.
Holz
Blech
Gewicht
Schutzklasse
8mm
6,3 mm
2,75 kg
II/回
2 Bild
1 Werkzeugaaufnahme
2 Staubschutzkappe
3 Entriegelungshülse
4 Drehstoppschalter
5 Feststellknopf für Ein-/Ausschalter
6 Ein-/Ausschalter/Drehzahlsteuerung
7 Lüfungsschlitze
8 Arretierung Netzkabelmodul
9 Drehrichtungsumschafter
10 Umschalter Bohren/Hammerbohren
11 Aufnahme für Tiefenanschlag
12 Zusatzgriff
13 Adapter für Schraub-Bits/Bohrfutter
Abgebildetes oder beschriebenes Zubehör muß nicht zum Lieferumfang gehören.
4 Lärm-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Gerauschpegel des Gerats beträgt
Typischerweise: Schalldruckpegel 87 dB (A);
Schallleistungspegel 98 dB (A). Messunsicherheit
K=3dB
Gehorschutzragen!
Die bewertete Beschleunigung beträgt typischer
weise 8,3m / s^2
600 PSE
Deutsch
5
5 Zusatzgrift und Netzkabelmodul montieren
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Betreiben Sie das Gerät nur mit dem Zusammengriff 12. Montieren Sie den Handgriff auf den Spannhals der Maschine, drehen Sieihn in Arbeitsposition und spannen Sieihn mit Hilfe der Grifflüsse gut fest.
Schlieben Sie das Netzkabelmodul an den Handgriff an. Der Stecker muss einrasten.
A Verwenden Sie das Netzkabelmodul nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betrieben.
Verwenden Sie nur Original Kress-Netzkabelmodule und davon mindestens schwere Gummischlauchleitung (Code-Bezeichnung H07 RN-F).
6 Inbetriebnahme
A Prufen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.
EIN-/AUSSCHALTEN
Den Ein-/Ausschalter 6 drücken bzw. wieder loslassen.
Der Ein-/Ausschalter kann mit dem Feststellknopf 5 arretiert werden. Zum Lös den Ein-/Ausschalter 6 kurz drücken und loslassen.
DREHSTOPP
Mit dem Drehstoppschalter 4 können Sie zwei Einstellungen wahlen.
= Keine Drehbewegung: Leichte Meißelarbeiten.
Die Umschaltung lätt sich am besten im Stillstand vornehmen.
Nach Betätigung des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.
BOHREN - HAMMERBOHREN
Zum Bohren den Umschalter 10 auf 三 _ 一 stellen.
Zum Hammerbohren auf stellen.
Die Umschaltung lätt sich am besten im Stillstand vornehmen.
Nach Betätigung des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.
Hinweise: Linkslauf beim Hammerbohren beschädigt den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen und bei Ruharbeiten das Schlagwerk ausschalten.
Für Meißelarbeiten den Umschalter 4 auf = stellen.
Verwenden Sie beim Hammerbohren ausschließlich hartmetallbestückte Bohrer mit SDS plus-Schaft. Die Verwendung handelsüblicher Steinbohrer mit zylindrischem Schalt unter Verwendung des Adapters 13 und eines üblichen Bohrfutters unter Einsatz des pneumatischen Hammerwerkes ist nicht möglich.
DREHZAHLSTEUERUNG
Mit dem Ein-/Ausschalter 6
konnen Sie die Drehzahl stufenlos steuern. Bei leichtem Druck auf den Ein-/Ausschalter 6 beginnnt die Maschine langsam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl.
DREHRICHTUNG UMSCHALTEN
Betätigten Sie den Drehrichtungsumschafter 9 nur im Stillstand! Greifen Sie den Drehrichtungsumschafter 9 beidseitig.
Rechtslauf: Drehrichtungsumschalter 9 auf „R“ stellen.
Linklauf: Drehrichtungsumschalter 9 auf „L“ stellen.
Wichtig! Drehrichtungsumschafter 9 jeweils bis zum Anschlag am Gehäuse durchrückken, d. h. bis er spürbar einrastet.
Steht der Drehrichtigungschafter 9 zwischen Pos. "R" und L", kann die Maschine nicht eingeschaltet werden.
7 Werkzeug einsetzen/entnehmen
Die Werkzeugaufnahme 1 spannt Bohr- und MeiSeIwerkzeuge ohne Werkzeugschlüssel.

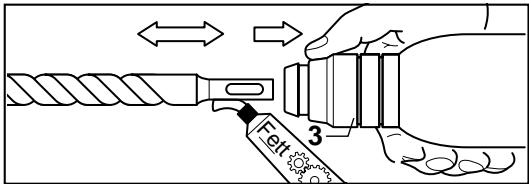

WERKZEUG EINSETZEN
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Reinigen Sie den Werkzeugschaft und fetten Sieihn leicht.
Ziehen Sie die Entregelungshülse 3 zurück. Führten Sie das Werkzeug drehend in die Werkzeugaufnahme ein, bis es einrastet. Lassen Sie die Entregelungshülse los. Prüfen Sie das Werkzeug auf festen Sitz.
Achten Sie darauf, dass die Staubschutzkappe 2 nicht beschädigt wird.
Beschädigte Staubschutzkappe unbedingt ersetzen!
6 Deutsch
600 PSE
WERKZEUG ENTNEHMEN
Schieben Sie die Entriegelungshülse 3 nach hinten undziehen Sie das Werkzeug hereus.
MEISSEL EINSTELLLEN
Bringen Sie den Drehstoppschalter 4 in eine Zwischenstellung. Der Meißel laßt sich jetzt von Hand in die erforderliche Arbeitsposition drehen.
Stellen Sie danach den Drehstoppschalter 4 wieder auf Position . Der Meißel rastet automatisch ein, sobald er durch den Arbeits- bzw. Meißelvorgang radial belastet wird.
8 Bohrfutter (Zubehör)
Für Bohrarbeiten in Metall, Holz und Kunststoff mit Bohrenm mit normalem Schaft, ist ein Bohrfutter (max.13 mm Spannweite) lieferbar. Das Bohrfutter wird auf den Adapter (Zubehör) für Schraub-Bits montiert. Es können alle üblichen Bohrfutter mit Innengewinde 1/2'' × 20 UNF (Spannweite max.13 mm) verwendet werden.
BOHRFUTTER MONTIEREN
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Gewinde am Bohrfutter (Zubehör) und am Adapter 13 (Zubehör) reinigen.
Schrauben Sie das Bohrfutter auf den Adapter und verriegeln Sie den Adapter wie einen Bohrer in der Werkzeugaufnahme. Um das Bohrfutter festzuziehen (30 Nm), stellen Sie den Drehstopperschalter 4 vorübergehend auf Position = .
9 Für die Praxis
Bohren Sie nicht in verdeckt lie-gende elektrische Leitungen, Gasund Wasserrohre. Untersuchen Sie vorher die zu bearerbeitenden Flächen; zum Beispiel mit einem Metallortungsgerät.
Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestücke Gesteinsbohrer.
Passen Sie die Drehzahl immer dem zubearbeitenden Werkstoff und dem Bohrerdurchmesser an. Für genaues Arbeiten in Metall und Holz die Maschine in einen Bohrstandner (Zubehor) setzen.
HAMMERBOHREN - MEISSELN
Schutzbrille und Gehorschutztragen.
Üben Sie keinen zu starken Anpressdruck aus. Die Leistung wird dadurch nicht erhöht.
Beim Meißeln wird die Beste Wirkung erzielt, wenn nur keinere Materialstücke herausgebrochen werden.
Beim Meißeln nur mit Schutzbrille und Zusatzgriff 12 arbeiten. Prüfen Sie vor der Inbetriebnahme, ob der Drehstoppschalter 4 instellung eingerastet ist.
IN FLIESEN BOHREN
Eine Fliese langsam anbohren. Erst wenn die Fliesen durchbohr ist, auf Hammerbohren umstellen.
SCHRAUBEN
Der Adapter 13 (Zubehör) kann Schraub-Bits aufnehmen. Es können handelsübliche Bits eingesetzt werden mit dem Sechskantmaß 6,3 mm bzw. 1/4" (DIN 3126, Form C).
Schraub-Bits werden im Adapter durch einen Feder-ring gehalten. Deswegen nur Bits mit Kerben einsetzen.
10 Rutschkupplung
Klemmt oder hakt das Bohrwerkzeug, lost die Rutschkupplung aus.
Entlasten Siesofar die Maschine,indem Sie das Bohrwerkzeugzurückziehen.
Halten Sie die Maschine immer fest mit beiden Händen und behmen Sie einen sicheren Stand ein.
11 Wartungsmaßnahmen
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Halten Sie die Lufungsschlitze stets sauber.
Von außen zugängliche Kunststoffeile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen.
Nach starker Beanspruchung über einen längeren Zeitraum sollte das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführten werden.
12 Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Gerat, Zubehor und Verpackung sollenen einer umweltgerechten Wiederverwertung zugeführrt werden.
These Anleitung ist aus chlorfrei
gefertigtem Recycling-Papier hergestellt.
Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.
In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an: KRESS Elektrowerkzeuge GmbH & Co. KG Hechinger Str.48
72406 Bisingen
Änderungen vorbehalten
600 PSE
English 7
Application
3 Technische gegevens
Pneumatische boorhamer
Articlelummer
Opgenomen vermogen
Afegeven vermogen
Elektronische toerentalregeling
Toerental onbelast
Belast toerental
HAMERBOOR- EN HAKWERKZAAMHEDEN
Mälevaerdier beregnes iht. EN 60 745.
D CE Konformitätserklarung
Wir erklaren in alleiniger Verantwortung, dass这点 Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: siehe unten
Bisingen, im März 2005
Klemens Muller
Leitung Produktoptimierung
Leiter Qualitätssicherung
- Dieses Elektrowerzeug wurde mit hoher Präzision gefertigt und unterliegt strengen wertskeitigen Qualitätskontrollen.
- Daher garantieren wir die kostenlose Beseitigung von Fabrikations-oder Materialfehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endeverbraucher auftenreten. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.
- Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erofschen der Garantie. Dem Verschleib unterworfene Teile sind von Garantieleistungen ausgeschlossen.
- Garantieansprüche können nur bei unverzüglicher Meldung von Mängeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
- Bei Störungenitte Gerät mit ausgeführter Garantiekarte und kurzer Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg befügen.
- Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
- Dem Käfer steit jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangismachung des Kaufvertrages) zu, falls es uns nicht gegnt, evtl. auftretende Mangel innerhalb einer angemessenen Frist zu beseitigen.
- Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2,635 BGB wegen Fehlens zugesicherter Eigenschaften.
- Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.
