USB 2.0 DOCKING STATION - USB-dockstation VIVANCO - Gratis gebruiksaanwijzing en handleiding

Producttype	USB 2.0 dockingstation
Merk	VIVANCO
Model	USB 2.0 DOCKING STATION
Afmetingen	178 x 58.6 x 28.7 mm
Gewicht	148 g
Voeding	Netadapter 100-240 V AC, uitgang 5 V DC, 2.5 A; zelfvoeding of via USB-bus
Upstream-poorten	1 USB type B-poort (naar pc)
Downstream USB-poorten	2 USB type A-poorten (compatibel met USB 1.1/2.0)
PS/2-poorten	1 toetsenbordpoort, 1 muispoort (mini-DIN 6 pins)
Seriële poort	1 DB9 mannelijke poort
Parallelle poort	1 DB25 vrouwelijke poort
Netwerkpoort	1 LAN 10/100 Mbps-poort (RJ45)
Maximale snelheid	480 Mbps
Maximaal aantal apparaten	Tot 127 hubs en apparaten
Systeemcompatibiliteit	Windows 2000 en XP
LED-indicatoren	Voeding (rood), USB-poorten (groen), LAN 10/100 (groen), linkactiviteit (knipperend groen)
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-10°C tot 80°C
Vochtigheid	90% RH (zonder condensatie)
Certificeringen	CE, FCC
Onderhoud	Reinigen met een droge doek; vocht vermijden
Veiligheid	Lees de instructies; niet blootstellen aan vocht; neem contact op met een technicus bij schade
Reserveonderdelen / repareerbaarheid	Het apparaat bevat geen door de gebruiker te repareren onderdelen; neem bij storing contact op met een professional

Veelgestelde vragen - USB 2.0 DOCKING STATION VIVANCO

Hoe installeer ik de VIVANCO dockingstation?

Voordat u de dockingstation aansluit, installeert u de stuurprogramma's van de meegeleverde cd-rom. Plaats de cd, volg de instructies en start de computer opnieuw op. Sluit vervolgens de USB-kabel aan tussen de dockingstation en de pc en sluit indien nodig de netadapter aan.

Kan ik USB 1.1-apparaten op deze dockingstation aansluiten?

Ja, de dockingstation is volledig compatibel met USB 1.1-apparaten. Ze werken zonder problemen, maar op USB 1.1-snelheid.

Wat moet ik doen als het stuurprogramma niet automatisch wordt geïnstalleerd?

Als de automatische installatie niet start, zoek dan het bestand Setup.exe op de cd-rom en dubbelklik erop. Volg daarna de instructies op het scherm.

Hoe weet ik of de dockingstation onder spanning staat?

De voedings-LED (rood) gaat branden wanneer de dockingstation wordt ingeschakeld. Als deze niet brandt, controleer dan de netadapter en de USB-verbinding.

Kan ik de dockingstation zonder netadapter gebruiken?

Ja, in de bus-powered-modus kan de dockingstation zonder adapter werken. Elke USB-poort levert dan echter slechts 100 mA, wat het gebruik beperkt tot apparaten met een laag stroomverbruik. Gebruik voor krachtigere apparaten de netadapter.

Welke soorten apparaten kan ik aansluiten?

U kunt USB-apparaten (USB-sticks, harde schijven, printers), PS/2-toetsenborden en -muizen, parallelle printers, seriële apparaten (modems) en een Ethernet-netwerkkabel (10/100 Mbps) aansluiten.

Wat betekent het knipperen van de LAN-LED?

De Link-LED (groen) knippert tijdens gegevensoverdracht tussen het netwerk en de host-pc. Als deze constant brandt, geeft deze een actieve verbinding aan zonder activiteit.

Hoe sluit ik een seriële muis aan op de dockingstation?

Sluit de muis aan op de seriële DB9-poort. Houd er rekening mee dat compatibiliteit met seriële muizen niet gegarandeerd is; ze werken zelden via de USB-seriële interface. Windows moet mogelijk handmatig hardware toevoegen via het Configuratiescherm.

Is de dockingstation compatibel met Windows 10?

De handleiding vermeldt Windows 2000 en XP. Voor Windows 10 kunnen generieke stuurprogramma's werken, maar VIVANCO garandeert geen compatibiliteit. Raadpleeg de website van de fabrikant voor bijgewerkte stuurprogramma's.

Wat moet ik doen als mijn PS/2-toetsenbord niet werkt?

Sommige niet-IBM PC-compatibele toetsenborden kunnen problemen veroorzaken. Probeer een ander PS/2-toetsenbord of een USB-toetsenbord. Controleer ook of het stuurprogramma van de dockingstation correct is geïnstalleerd.

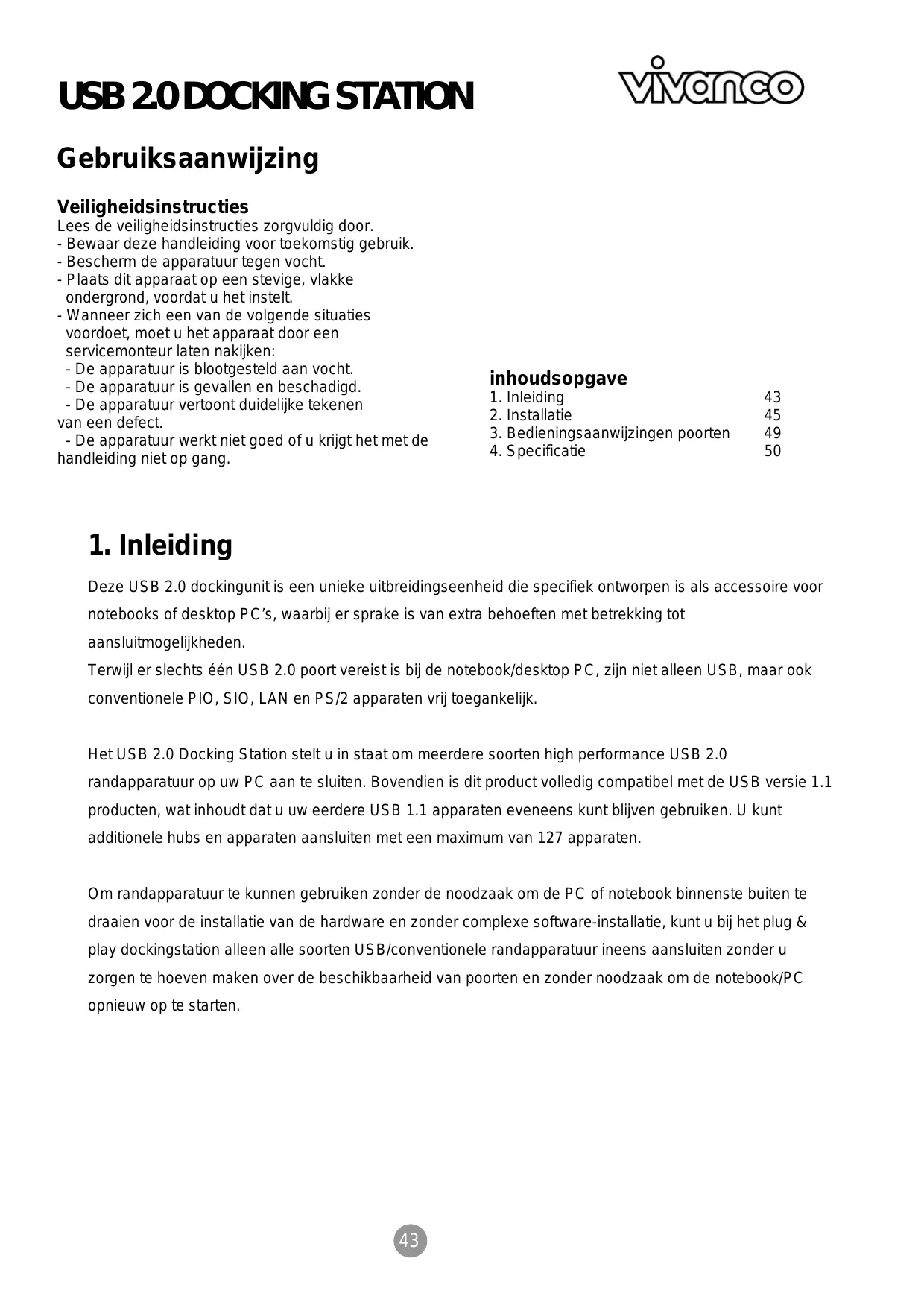

GEBRUIKSAANWIJZING USB 2.0 DOCKING STATION VIVANCO

Gebruiksaanwijzing 43

Veiligheidsinstructies

Lees de veiligheidsinstructies zorgvuldig door. Bewaar deze handleiding voor toekomstig gebruik. Bescherm de apparatuur tegen vocht. Plaats dit apparaat op een stevige, vlakke ondergrond voordat u het instelt. Wanneer zich een van de volgende situaties voordoet, moet u het apparaat door een servicemonteur laten nakijken: De apparatuur is blootgesteld aan vocht. De apparatuur is gevallen en beschadigd. De apparatuur vertoont duidelijke tekenen van een defect. De apparatuur werkt niet goed of u krijgt het met de handleiding niet op gang.

Inhoudsopgave

1. Inleiding 43 2. Installatie 45
2. Bedieningsaanwijzingen poorten 49
3. Specificatie 50

1. Inleiding

Deze USB 2.0 dockingunit is een unieke uitbreidingseenheid die specifiek ontworpen is als accessoire voor notebooks of desktop pc's, waar bij er sprake is van extra behoeften met betrekking tot aansluitmogelijkheden.

Terwijl er slechts één USB 2.0 poort vereist is bij de notebook/desktop pc, maar niet alleen USB, maar ook conventionele PIO, SIO, LAN en PS/2 apparaten vrij toegankelijk.

Het USB 2.0 Docking Station stelt u in staat om meerdere soorten high performance USB 2.0 randapparatuur op uw pc aan te sluiten. Bovendien is dit product volledig compatibel met de USB versie 1.1 producten, wat inhoudt dat u uw eerdere USB 1.1 apparaten eveneens kunt blijven gebruiken. U kunt additionele hubs en apparaten aansluiten met een maximum van 127 apparaten.

Om randapparatuur te kunnen gebruiken zonder de noodzaak om de pc of notebook binnenstebuiten te draaien voor de installatie van de hardware en zonder complexe software-installatie, kunt u bij het plug & play dockingstation alleen alle soorten USB/conventionele randapparatuur ineens aansluiten zonder u zorgen te hoeven maken over de beschikbaarheid van poorten en zonder noodzaak om de notebook/pc opnieuw op te starten.

Mogelijkheden

Geweldige uitbreidingseenheid om andere apparaten op notebooks aan te sluiten. Voldoet aan de USB 1.1/2.0 specificaties. Maximale transfersnelheid van 480 Mbps. Ondersteunt PS/2 toetsenbord/muis, IEEE-1284 parallelle printer, seriële apparatuur en 10/100Mbps LAN verbindingen. Twee USB 2.0 downstream poorten. Volledig geschikt voor plug & play en hot swapping. Ondersteunt apparaten met eigen voeding en apparaten die via de aansluiting worden gevoed.

Inhoud van de verpakking

Controleer vóór de installatie de artikelen in de verpakking. De doos moet de volgende artikelen bevatten:

CD met stuurprogramma x1

Deze handleiding x1

Systeemvereisten

• Pentium compatibele pc of notebook
• Windows® 2000 of XP USB-poort
• CD-ROM-station (voor installatie van het stuurprogramma)

Status-LED

LED		Kleur	Beschrijving
Voeding		Rood	Brandt wanner het dockingstation ingeschakeld is.
USB Hub (1-2)		Groen	Brandt indien gereed om een USB-apparaat aan te sluiten.
LAN	10/100	Groen	Brandt wanner de LAN-snelheid 100 Mbps bedraagt. Uit wanner de LAN-snelheid 10 Mbps bedraagt of wanner er geen verbinding is.
	Link	Groen	LAN aktiviteit. Knippert wanner er dataverkeer:tussen het LAN en de hostcomputer is.

2. Installatie

Het installatieprogramma uitvoeren

Sluit het dockingstation niet aan op uw computer, voordat de software op de meegeleverde cd is geïnstalleerd.

Wanneer u per ongeluk eerst het dockingstation aansluit, worden een tweetal wizardschermen voor gedetecteerde hardware geopend.

Klik op Cancel (annuleren) om deze schermen over te slaan.

Voordat u het dockingstation voor het eerst aansluit op uw computer, dient u het installatieprogramma als volgt uit te voeren:

1. Plaats de meegeleverde cd met stuurprogramma in uw cd-rom-station.

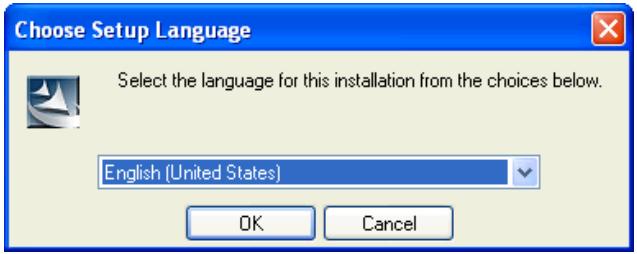

Het installatieprogramma start automatisch en opent het onderstaande scherm. Selecteer een taal voor de installatie en klik op OK.

Wanneer het installatiescherm niet wordt geopend, lokaliseert u het bestand Setup.exe in de directory van de CD en dubbelklikt u er vervolgens op.

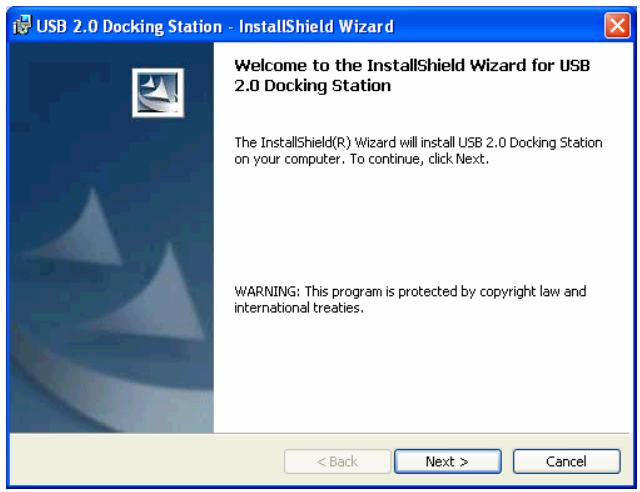

1. Wanneer het welkomstscherm wordt geopend, klikt u op Next.

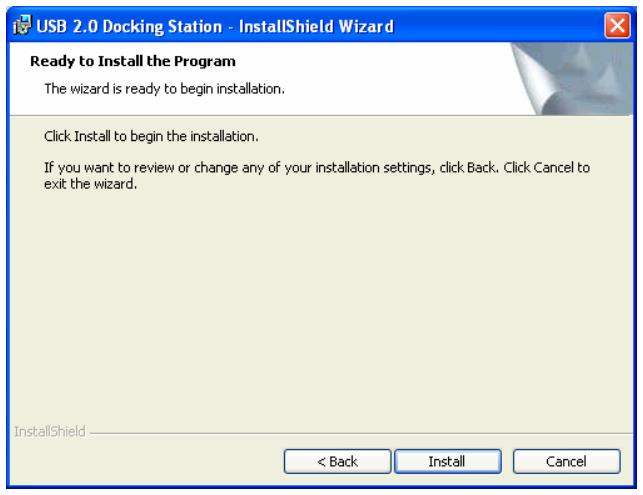

1. Klik op Install om te beginnen met de installatie.

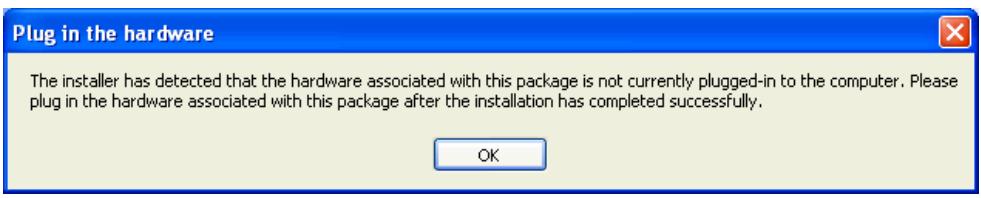

1. Wanneer u wordt gevraagd om de hardware in te pluggen, hoeft u alleen op OK te klikken. Plug op dit moment NOG NIET het apparaat in.

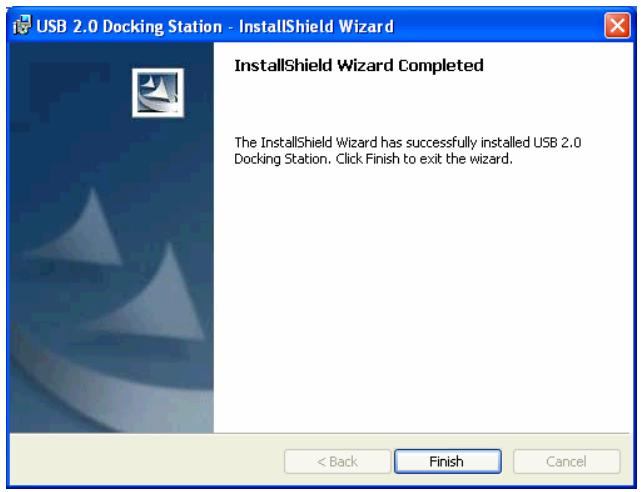

1. Klik op "Finish" om de installatie af te ronden.

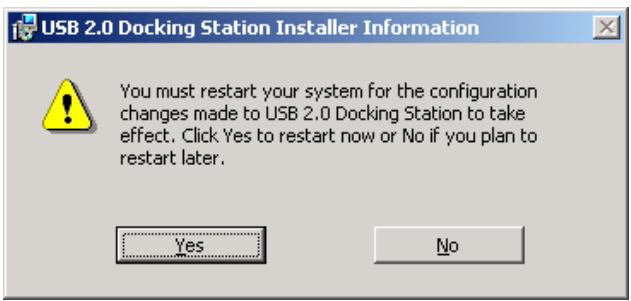

1. Wanneer u wordt gevraagd om de computer opnieuw op te starten, klikt u op Yes.

Aansluiting van het dockingstation

Na de installatie van de software gaat u als volgt te werk om het apparaat aan te sluiten:

1. Plug het vierkante uiteinde (type B mannelijke aansluiting) van de USB-kabel aan op de USB upstream aansluiting aan de zijkant van het dockingstation.
2. Plug het platte uiteinde (type A mannelijke aansluiting) van de USB-kabel in een vrije USB-poort op uw computer.
3. (Optioneel) Plug de stekker van de voedingsadapter in een stopcontact en plug de DC-aansluiting van de adapter in het DC-contact aan de zijkant van het dockingstation.

*Het dockingstation ondersteunt de self-power modus en de bus-power modus.

Raadpleeg het gedeelte "Self-Power Modus versus Bus-Power Modus" voor nadere details.

Uw installatie is nu afgerond.

U kunt nu uw randapparatuur op het dockingstation aansluiten.

Controle van de apparaatinstallatie

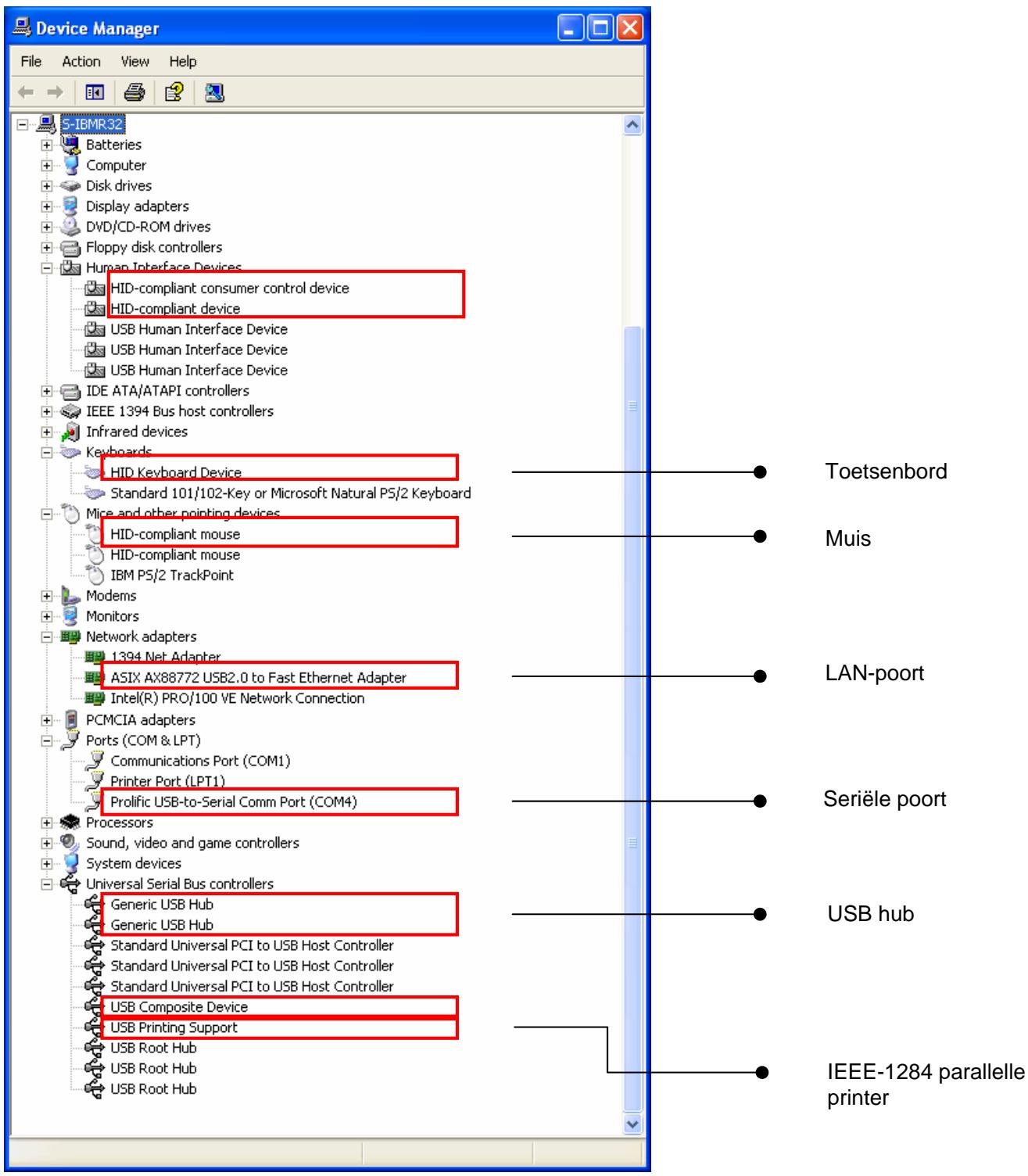

Zodra u klaar bent met de installatie, kunt u het apparaatbeheer van Windows openen. Er worden een tweetal apparaatvermeldingen toegevoegd aan de apparatenlijst, zoals onderstaand weergegeven.

Er zijn twee manieren om USB-randapparatuur te voeden: de apparaateigen voeding (self-power) en de voeding via de USB-aansluiting (bus-power). De self-power modus houdt in dat het randapparaat een eigen voeding heeft. De bus-power modus houdt in dat het randapparaat gevoed wordt via de USB-poort waarop het aangesloten is.

Het USB 2.0 dockingstation kan werken op USB-stroom en via de eigen voeding. Onder de bus-power modus kan een uitgaande poort van het dockingstation slechts een stroomsterkte leveren van maximaal 100 mA. Om die reden kunnen apparaten (bijv. een USB-scanner of multifunctionele randapparatuur) met een hogere stroombehoefte niet functioneren in deze configuratie. In deze situatie raden wij u aan om dit dockingstation zoveel mogelijk in te zetten met gebruikmaking van de eigen voeding van het apparaat. De USB bus-power modus is alleen bedoeld voor apparaten met een laag stroomverbruik.

3. Bedieningsaanwijzingen poorten

Wanneer randapparatuur wordt aangesloten op het dockingstation, dient u aandacht te besteden aan de volgende aanwijzingen:

Poorten USB-hub:

Wanneer u een USB-apparaat aansluit op een van de downstream USB-poorten van het dockingstation, dient u de handleiding voor de software-installatie van het USB-apparaat (indien aanwezig) op te volgen.

PS/2 poorten (toetsenbord en muis):

Er kunnen zich compatibiliteitsproblemen voordoen vanwege de niet strikt geformuleerde PS/2-protocollen en de grote aantallen bestaande merken/modellen. Wanneer het PS/2-toetsenbord of de muis IBM-compatibel zijn, zouden ze correct moeten functioneren via het dockingstation.

Seriële poort:

De seriële poort is geen plug & play-interface. Wanneer u een apparaat voor een seriële poort aansluit (bijv. een modem) op het dockingstation, terwijl het dockingstation al op een pc is aangesloten, moet u de functie 'Nieuwe hardware toevoegen' in het configuratiescherm uitvoeren of moet u het dockingstation uitpluggen en opnieuw inpluggen bij de pc om het apparaat te vinden en de functie uit te voeren.

USB-naar-seriele interface:

De interface werd ontworpen om te werken met modems of alle seriële apparaten met stuurprogramma's die met een 'virtuele poort' kunnen werken. Seriële muizen zijn oude apparaten en de meeste van hun stuurprogramma's herkennen alleen fysieke seriële poorten. Zodoende is de compatibiliteit van de USB-naar-serieel interface en de seriële muis niet gegarandeerd. Er zijn enkele zeldzame gevallen waarin het zou werken, maar bij de meerderheid van de seriële muizen is er geen sprake van compatibiliteit met de USB-naar-serieel interface.

LAN-poort:

Deze ondersteunt de Ethernet 10/100 Mbps functie.

4. Specificatie

Model	2-poorts hubmodel
Upstreampoort voor computerzijde (Type B aansluiting)	1
Downstream poorten voor USB hub (Type A aansluiting)	2
PS/2 toetsenbordpoort (Mini Din 6-pins)	1
PS/2 muispoort (Mini Din 6-pins)	1
Seriële poort (DB 9-pins mannetje)	1
Parallelle poort (DB 25-pins vrouwtje)	1
10/100M LAN poort (8P8C RJ 45 afterschering)	1
Voedings-LED (rood)	1
Poort-LED USB-hub (groen)	2
LED LSN-poort (groen)	2
Voedingsmodus	Bus-powered en Self-powered
Emissie	CE, FCC
Voeding	AC input 100 V~240VDC output 5V, 2,5A
Bedrijfsomstandigheden	Bedrijsftemperaturen: 0°C~40°C Opslagtemperatuur: -10°C~80~°C Relatieve luchtvochtigheid: 90% RL (Niet condenserend)
Gewicht	148 (g)
Afmetingen:	178 x 58,6 x28,7 (mm)

• Specificatie kan zonder voorafgaande aankondiging worden gewijzigd.

DOCKING STATION USB 2.0
