GEBRUIKSAANWIJZING SM110 HONEYWELL

Handleiding bewaren voor later gebruik!

Membraan-veiligheidsklep

1. Veiligheidsvoorschriften 12
2. Functiebeschrijving 12
3. Gebruik 12
4. Technische gegevens 12
5. Modellen 12
6. Leveringsomvang 12
7. Montage 13
8. Ingebruiktelling 13
9. Onderhoud 14
10. Recyclage 14

1

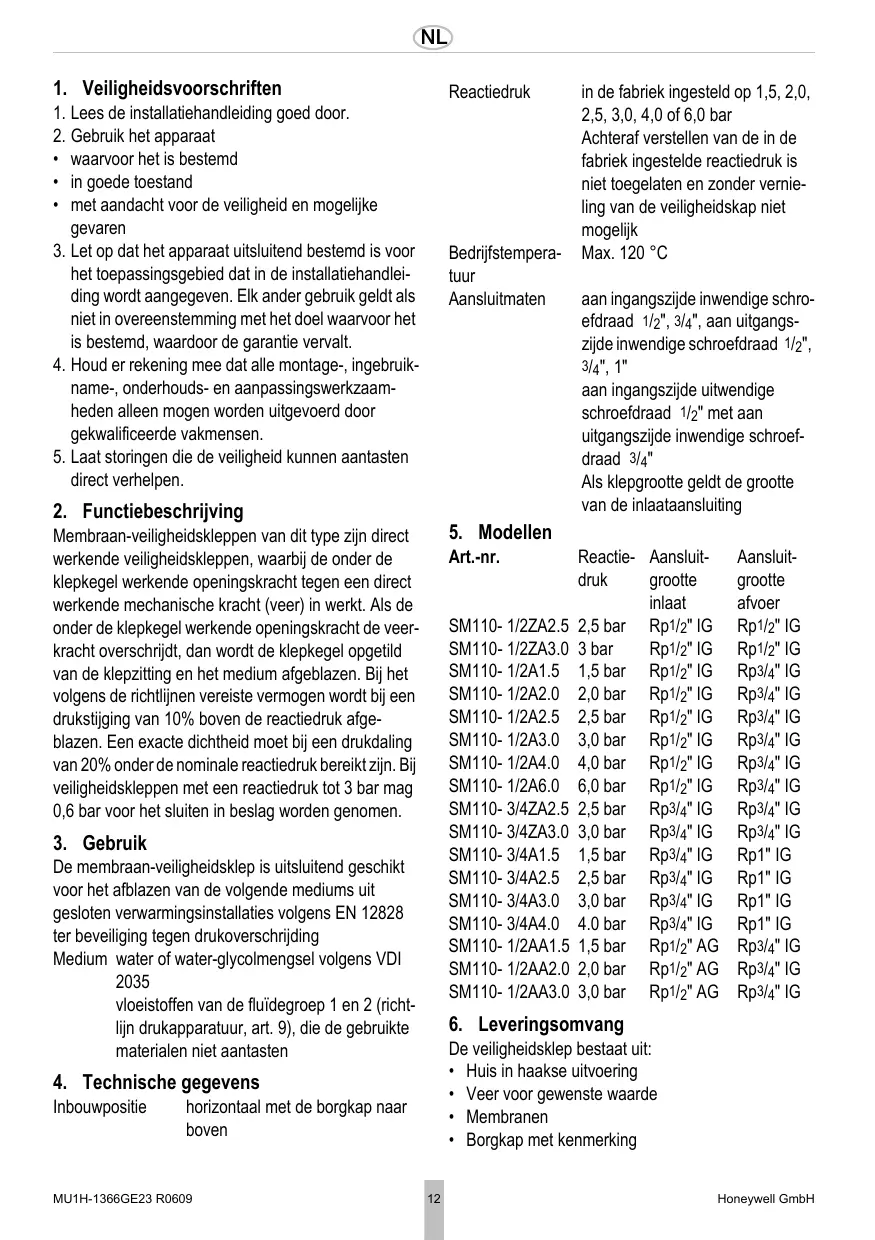

1. Veiligheidsvoorschriften

1. Lees de installmentiehandleiding goed door.

2. Gebruik het apparaat

3. waarvoort het is bestemd

4. in goede toestand
5. met aandacht voor de veriligheid en möglichke gezerven
6. Let op dat het apparaat uitsluitend bestemd is voor het toepassingsgebied dat in de installmentehandleiding worden aangegeven. Elk ander gebruik geldt als Niet in overeenstemming met het doel waarvoort het is bestemd, waardoor de garantie vervalt.
7. Houd er rekening mee dat alle montage-, ingebruikname-, onderhoulds- en aanpassingswerkzaam-heden alleen mooten worden uitgevoerd door gekwalificeerde vakmensen.
8. Laat storingen die de veiligheid können aantastendirect verhelpen.

2. Functiebeschrijving

Membraan-veiligheidskleppen van dit type zijn direct werkende veiligheidskleppen, waarbij de onder de klepkegel werkende openingskracht gegen een direct werkende mechanische kracht (veer) in werk. Als de onder de klepkegel werkende openingskracht de veerkracht overschrijdt, dan worden de klepkegel opgetild van de klepzitting en het medium afeblazen. Bij het volgens de richtlijnen vereiste vermogen worden bij een drukstijging van 10% boven de reactiedruk afgeblazen. Een exacte dichtheid要去 bij een drukdaling van 20% onder de nominale reactiedruk bereikt bijn. Bij veiligheidskleppen met een reactiedruk tot 3 bar mag 0,6 bar voor het sluiten in beslag worden genomen.

3. Gebruik

De membraan-veiligheidsklep isuitsluitend geschikt
voer het afblazen van de volgende mediums uit
gesloten verwarmingsinstallaties volgens EN 12828
ter beveiliging gegen drukoverschrijding
Medium water of water-glycolmengsel volgens VDI 2035 vloeistoffen van de fluidegroep 1 en 2 (richtlijn drukapparatuur, art. 9), die de gebruike materialen Niet aantasten

horizontal met de borgkap maar boven

Reactiedruk

in de fabriek ingesteld op 1,5,2,0, 2,5,3,0,4,0 of 6,0 bar Achteraf verstellen van de in de fabriek ingestelde reactiedruk is Niet toegelaten en zonder vernie- ling van de veiligheidskap nicht möglich

Bedrijfstemperatuur

Max. 120^

Aansluitmaten

aan ingangsijdine inwendige schroefdraad 1 / 2^ 3 / 4^ , aan uittgangs-zijde inwendige schroefdraad 1 / 2^ 3 / 4^ 1^

aan ingangszijdeuitwendige schroefdraad 1 / 2 met aan uitgangszejdeinwendige schroefdraad 3 / 4

Als klepgroitte geldt de grootte van de inlataansluiting

5. Modellen

Art.-nr.

Reactie- Aansluit- Aansluitdruk groote grotte inlaat afvoer

SM110- 1/2ZA2.5 2,5 bar Rp1/2" IG Rp1/2" IG
SM110- 1/2ZA3.0 3 bar Rp1/2" IG Rp1/2" IG
SM110- 1/2A1.5 1,5 bar Rp1/2" IG Rp3/4"IG
SM110- 1/2A2.0 2,0 bar Rp1/2" IG Rp3/4"IG
SM110- 1/2A2.5 2,5 bar Rp1/2" IG Rp3/4"IG
SM110- 1/2A3.0 3,0 bar Rp1/2" IG Rp3/4" IG
SM110- 1/2A4.0 4,0 bar Rp1/2" IG Rp3/4"IG
SM110- 1/2A6.0 6,0 bar Rp1/2" IG Rp3/4" IG
SM110-3/4ZA2.5 2,5 bar Rp3/4" IG Rp3/4" IG
SM110-3/4ZA3.0 3,0 bar Rp3/4" IG Rp3/4" IG
SM110-3/4A1.5 1,5 bar Rp3/4"IG Rpl"IG
SM110-3/4A2.5 2,5 bar Rp3/4"IG Rp1"IG
SM110-3/4A3.0 3,0 bar Rp3/4"IG Rpl"IG
SM110-3/4A4.0 4.0 bar Rp3/4"IG Rp1"IG
SM110- 1/2AA1.5 1,5 bar Rp1/2" AG Rp3/4" IG
SM110- 1/2AA2.0 2,0 bar Rp1/2" AG Rp3/4" IG
SM110- 1/2AA3.0 3,0 bar Rp1/2" AG Rp3/4" IG

6. Leveringsomvang

De veiligheidsklep bestaat UIT:

Huis in haakse UITvoering
- Veer voor gewenste waarde
- Membranen
Borgkap met kenmerking

7. Montage

Veiligheidsklep op het hoogste punt van de warmteopwekker of in de onmiddelijkne nabijheid ervaan de toevoerleiding monteren
- De inbouw moet zo gebeuren, dat

o er zich:tussen veiligheidsklep en warmteopwekker geen aftluitarmaturen, vernauwingen en zeven bevinden
o een goede toegankelijkheid voor onderhouds- en servicewerkzaamheden gegardeerd is
o de veiligheidsklep boven de warmteopwekker is aangebracht
o er:tussen veiligheidsklep en warmteopwekker een maximaal 1 m lange,rechte verbindingsleiding met de grootte van de ingangs diameter is geinstalleerd

• De veiligheidsklep moet zo gemonteerd worden, dat in ingebouwde toestand geen externe krachten op de veiligheidsklep werken
• De afblaasleiding moet in de grootte van de afvoerdiameter van de veiligheidsklep�uiuigevoerd en mag Niet更是 dan twee bochten bezitten en hoogstens 2 m lang+zijn
• De afblaasleiding moet met verval gelegd zich

7.2 Montagehandleiding

De veiligheidsklep mag door las- en soldeerwerkzaamheden aan de installmentie Niet oververhit worden. De veiligheidsklep pas inbouwen na deze werkzaamheden

1. Buisleiding goed doorspoelen.
2. Membraan-veiligheidsklep inbouwen

o Aansluitingen bij het verbinden aandraaien met max. 18 Nm. Door te sterk aandraaien konnen zich scheuren vormen in het materiaal, hetgeen tot lekkages in de installmentie kan leiden
o Inbouw in horizontale buisleiding met borgkap aan boven
o Let op de doorstroomrichting
o Spannings- en buigmomentvrij installeren

1. Afblaasleiding installeren

Verbrandingsgevaar door ontsnappende, hetevloeistof aan de afblaasopening.

Afblaasleiding zo leggen dat er geen persoonlijke verwondingen noch materièle schade können worden veroorzaakt door de ontsnappende vloeistof.

De aflbaasopening is gekenmerkt door een pijl op het klephuis.

1. De uitstroming van de afblaasleiding maar een ontwateringsafvoer of reservoir leiden, dat de hele inhoud van de installmentie kan bevatten

Als het gevaar bestaat dat de afblaasleiding verstopt raakt of kan bevriezen, een onderbre-king van de afblaasleiding maken, bijv. door een trechter. De afvoerleiding van de trechter moet de dubbele diameter van de ingang van de veiligheidsklep hebben.

8. Ingebruiktelling

1. In de buurt van de afblaasleiding of aan de veiligheidsklep goed zichtaar een informatiebord met het volgende opschrift aanbrengen
   Tijdens de verwarming moet om veiligheidsredenen water uit de afblaasleiding ontsnappen. Niet aflsuiten!
2. Controlleren of alle wateraansluitingen waterdicht bijn
3. Wij raden aan om vór inbedrijfstelling van de installatie het leidingnet te doorspoelen

9. Onderhoud

Overeenkomstig DIN 1988, deel 8,要去en de hieronder genoemde maatregelen regelmatig worden uitgevoerd. Wij raden de exploitant aan om een onderhoudscontract af te sluiten met het installmentiebedrijf.

9.1 Inspectie

Uitvoering door een installmentbedrijf of de exploitant.

Interval: om de 6 maanden Verbrandingsgevaar door ontsnappende, hete vloeistof aan de afblaasopening.

Functiecontrole door het reactievermogen te testen: tijdens het bedrivf van de installmente de veiligheidsklep openen door de kap kort te draaien. Na sluiten van de kap moet de klep wee sluiten en het aanwezige water volledig wegstromen.

9.2 Onderhoud

Uit te voeren door een installmentbedrijf Interval: eenmaal peraar

Verbrandingsgevaar door ontsnappende, hete vloeistof aan de afblaasopening.

Als er spreke is van een functiestoring, dan kan door de klep meermaals te activeren en te openen en te sluiten geprobeerd worden om de storing te verhelpen. Als dit Niet lukt, dan moet de klep worden verrangen.

10. Recyclage

Huis van messing
-Instelveer van verenstaal
Borgkap van hoogwaardig kunststof
- Membranen van gegen heet water bestendige elastomeren

Deplaatselijke voorschriften voor de juiste afvalrecycling resp.-afvoer要去en worden opgevolgd!
