GEBRUIKSAANWIJZING HF 49 HONEYWELL

Handleiding bewaren voor later gebruik!

Veiligheidsvoorschriften 15

1. Functiebeschrijving 15
2. Gebruik 15
3. Technische gegevens 15
4. Leveringsomvang 15

5. Modellen 15

6. Montage 5

7. Ingebruikstelling 16
   8.Inspectie 16
8. Onderhoud 16
   10.Recyclage 18
   11.Reserveonderdelen 18
   12.Accesoires 18

1

1. Veiligheidsvoorschriften

1. Lees de installmentiehandleiding goed door.

2. Gebruik het apparaat

3. waarvoort het is bestemd

4. in goede toestand
5. met aandacht voor de veriligheid en möglichke gezerven
6. Let op dat het apparaat uitsluitend bestemd is voor het toepassingsgebied dat in de installmenthandleiding worden aangegeven. Elk ander gebruik geldt als Niet in overeenstemming met het doel waarvoort het is bestemd, waardoor de garantie vervalt.
7. Houd er rekening mee dat alle montage-, ingebruikname-, onderhoulds- en aanpassingswerkzaam-heden alleen mooten worden uitgevoerd door gekwalificeerde vakmensen.
8. Laat storingen die de veiligheid können aantastendirect verhelpen.
9. Zelf uitgevoerde veranderingen zijn uit veilighheidsoverwegingen Niet toegestaan. Originele onderdelen en toebehoren zijn special voor dit apparaat ontworpen en+kennen bij de groothandel voor sanitaire artikelen worden besteld.
10. Voor schade die ontstaat door veranderingen aan de sling- en luchtseparator of schade als gevolg van het gebruik van Niet-originele onderdelen is de fabrikant Niet aansprakelijk.

2. Functiebeschrijving

De slim- en luchtseparator verwijdert slabdeeltjes en lucht ut het verwarmingssystem.

Hij redueert slab en vuildeeltjes volgens het cycloon-principe. Deze garandeert een effectieve aft Scheiding van de deeltjes.

Om lucht te verwijderen beschikt de slib- en luchtseparator over een snelontluchter. Als er zich lucht in hetsysteme bevindt stijgt dezeaar het hoogste punt van de slib- en luchtseparator. De waterstand aldaar daalt, de geintegreerde vlotter trekt de vlotterarmaar beneden en opent daardoor de africhting. De lucht ontwijkt waardoor de waterstand weer stijgt en de africhting worden gesloten.

Het optineel leverbare fosfaatfilter voorkomt roestvorming in het verwarmingssysteme. Deze dosering dient als extra bescherming van het verwarmingssysteme, Niet ter verranging van de basisconditionering van het verwarmingswater middels remmers (inhibitoren).

3. Gebruik

De slab- en luchtseparator worden in de verwarmingskringloop (voorloop- of terugloopleiding) ingebouwd en verwijdert slibdeeltjes en lucht uit het verwarmingswater.

Buisaansluiting DN25

Nominate druk (PN) 10 bar

Bedrijfsdruk max. 10 bar

Nominaal debiet 3,6 m³/h

Drukverlies bij nominaal debiet 0,2 bar

kvs 7,8 m³/h

Bedrijfstemperatuur max. 90^

5. Leveringsomvang

De slib- en luchtseparator bestaat UIT:

• Behuizing
• Aansluitstuk inclusief schroefverbindingen en afdichtingen
  Snelontluchter
• Afslutplug inclusief magneetafscheider
  Schuimstof-isolatie
  Kogelkraan

6. Modellen

HF49-1A= standaarduitvoering

7. Montage

7.1 Montage-instructies

• De sling- en luchtseparator is nicht geschickt voor: o het aftscheiden van olie, vet, oplosmiddelen, zeep en andere smerende middelen o het aftscheiden van in water oplosbare stoffen
• De slib- en luchtseparator worden in de verwarmingskringloop (voorloop- of terugloopleiding) ingebouwd
• De verwarmingsinstallatie要去 gespoeld en bevuldijken
• Bij de montage要去en de nationale installmenteverschriften, algemene richtlijnen en technische gevevens in acht worden genomen
• De inbouwplek要去vorstvrij+zijn en garanderen dat het apparaat is beschermd gegen chemicalien, kleurstoffen, oplossingsmiddelen, dampen en milieu-invloeden

• Bij water met grove verontreinigingen要去 een aftscheider voor grove vuildeeltjes worden voorgeschakeld

• Om het ontwijken van lucht te möglichk te makeen moet de slib- en luchtseparator met de snelontluchter maar boven worden ingebouwd

• De afscheider zelf moet verticaal staan. Het aansluitstuk kan in horizontale en verticale leidingen worden ingebouwd
• De juiste bevestiging van de affdichting controleren. Het drukdicht aandraaien van de schroeven moet kuiselings worden uitgevoerd
• Afsluitkleppen voor en na de sling- en luchtseparator aanbrengen

o zo kan de sling- en luchtseparator gemakkelijk en zonder leegmaken van de verwarmingsinstallatie worden onderhonden

• slib- en luchtseparator op goed bereikbare plaatsen op de installment monteren

Voor inbedrijfstelling controlleren of de kogel-kaan aan het apparaat gesloten is.

7.2 Montage-instructies snelontluchter

• Om functiestoornissen van de snelontluchter door van buitenaf binnengedrongen vuildeeltjes te voorkomen要去 de rode klepdop op de snelontluchter blijven
• De rode klepdop tot een omdraaing tot de aanslag geopend latent zodat de lucht kan ontsnappen o De snelontluchter is daardoor absolut druppelvrijen vuildeeltje noch zwevende deeltjes können in het ontluchtingsmechanisme dringen

7.3 Montage in buisleiding

Voor montage van de slib- en luchtseparator要去en de buisleidingen worden doorgspoeld.

1. Apparaat uitpakken en controlleren of de levering compleet en zonder transportschade is
2. Isolatie verwijderen door losmaken van de veiligheidsklemmen
3. Waterleiding goed doorspoelen
4. Draaibaar aansluitstuk inbouwen o Let op de doorstroomrichting o Spannings- en buigmomentvrij installeren
5. Voor inbedrijfstelling controlleren of de kogelkraan gesloten is

7.4 Installeren van de fosfaatfilter (als toebehoren leverbaar)

Als in het verwarmingssysteme aluminium onderdelen worden gebruikt mag de fosfaat-filter Niet worden ingebouwd.

1. Afsluitplug uittdraien (SW27)
2. Fosfaatfilter met de klok mee in de slab- en luchtseparator draaien o De fosfaatfilter bestaat uit een draaibaar deel uittiming, een magneet, een filterkorf en defosfaatvulling
3. Afsluitplug met geringe krachtsinspanning vast-schroeven.

Als de fosfaatfilter pas na inbedrijfstelling worden ingebouwd dan gaat men te werk zoals worden beschreiben in hoofdstuk 10.3 fosfaatfilter verrangen.

8. Ingebruiktelling

Voor inbedrijfstelling controlleren of de kogel-kaan gesloten is.

1. Waterdruk langzaam verhogen tot de werkdruk van de verwarming (max. 10 bar)
2. Afsliutklep vór de slab- en luchtseparator langzaam openen
3. De sling- en luchtseparator door visuele controle op dichtheid controleren
4. De slim- en luchtseparator door openen van de onderste kogelkraan ontlasten van druk
5. Onderste kogelkraan wee sluiten
6. Afsluitklep ná de slab- en luchtseparator langzaam openen
7. Isolatie aanbrengen

9. Inspectorie

Volgende controles要去en regelmatig door de exploitant worden uitgevoerd om de onberispelijke werkinq van het apparatusaat te garanderen.

• Dichtheidscontrole en visuele contrôle
  Maandelijke controle op verontreinigingen
• Jaarlijkse contrôle van de snelontluchtter

De controle-intervallen zijn minimumadviezen en moeten bij gevoelige verbruikersystemen op overeenkomende wijze worden verkort.

10. Onderhoud

Service-, onderhoud- en reparatework- zaamheden mogen alleen door geautorie- erde vakmensen worden uitgevoerd.

10.1 Slib-en luchtseparator uitspoelen

Afhankelijk van de verwilingsgraad van het verwarmingswater要去ed slib-en luchtseparatorregelmatig wordenuitgespoeld.

Verbrandingsgevaar door heet verwarmingswater.

1. Geschikte hittebestendige opvangbak gebruiken
2. Onderste kogelkraan langzaam openen
3. Na ca. 4-6 I de onderste kogelkraan wee sluiten
4. Indien nodig verwarmingsinstallatie bijvullen

10.2 Snelontluchter reinigen

De snelontluchter kan door ingespoelde of meegevoerde vuildeeltjes ondicht worden. Afhankelijk van toestand en kwaliteit van het verwarmingswater is periodiek onderhoud door de vakman noodzakelijk.

1. Verwarminginstallatie buiten werkung stellen
2. Afsluitkleppen voor en na de slib- en luchtseparator sluiten
3. Geschikte hittebestendige opvangbak gebruiken
4. De sling- en luchtseparator door openen van de onderste kogelkraan ontlasten van druk
5. Snelontluchter eruit draaien en reinigen
6. Montage in omgekeerde volgorde.

10.3 Fosfaatfilter (als toebehoren leverbaar) verrangen

Door uitspoelen van de werkzame stoffen voor roestbeschermings要去fosfaatfilteraar- liks worden verrangen.

Verbrandingsgevaar door heet verwarmingswater.

Gegevensblad veilighheid in acht nemen (bij levering van de fosfaatfilter inbegrenp).

1. Verwarminginginstallatie buiten werkung stellen
2. Afsluitkleppen voor en na de slib- en luchtseparator sluiten
3. Geschikte hittebestendige opvangbak gebruiken
4. De sling- en luchtseparator door openen van de onderste kogelkraan ontlasten van druk
5. Fosfaatfilter met schroefsleutel (SW 27) gegen de klok in eruit draaien
6. Fosfaatfilter afvoeren (zie hoofdstuk 11)
7. Nieuwe fosfaatfilter met de klok mee in de slab- en luchtseparator draaien o met geringe krachtsinspanning vastdraaien
8. Afsluitklep vór de slab- en luchtseparator openen

om eventuele voorhanden verontreinigingen door de onderste kogelkraan wegspoelen

1. Onderste kogelkraan wee sluiten

10.Afsluitklep ná de slab- en luchtseparator langzaam openen

11.Verwarmingssysteme weir in werking stellen
12.Indien nodig verwarmingsinstallatie bijvullen

10.4 Magnetoetscheider reinigen

De geintegreerde magnetoafscheiding verwijdert betrouwbaar ferromagnetische metaaldeeltjes UIT het verwarmingssystem. De bij levering inbegren aflsuitplug bevat de magnetoafscheider.

Uit roesttechnische overwegingen要去en de magnetaetscheiders regelmatig worden gereinigd.

1. Verwarminginstallatie buiten werkung stellen
2. Afsluitkleppen voor en na de slib- en luchtseparator sluiten
3. Geschikte hittebestendige opvangbak gebruiken
4. De sling- en luchtseparator door openen van de onderste kogelkraan ontlasten van druk
5. Afsluitplug uitdraaien (SW27) o Bij ingebouwde fosfaatfilter de filterkorf verwijderen
6. De in de afslutplug geintegreerde magnetaf-scheider van alle aangehechte deeltjes reinigen

Geen chemische reinigingsmiddelen gebruiken

1. Afslutplug met geringe krachtsinspanning vast-schroeven.
2. Afsluitklep vór de separator voor verwarmingswater openen en de filter uitspoelen om eventuele verontreinigingen door de onderste kogelkraan weg te spoelen
3. Onderste kogelkraan wee sluiten
   10.Afsluitklep ná de slab- en luchtseparator langzaam openen
   11.Verwarmingssysteme weir in werkig stellen
   12.Indien nodig verwarmingsinstallatie bijvullen

11. Recyclage

• Behuizing van ontzinkingsbestendig messing
• Aansluitstuk uit ontzinkingsbestendig messing
  Snelontluchteruit ontzinkingsbestendig messing
  Schuimstof-isolatie uit PE-schuim
• EPDM aufdichtingen

Fosfaatfilteraarafvalverzamelpunt speciale afvalstoffen/afvalstortplaatsgevaarlijk afval brengen aangezien chemisch-fysische behandeling nodig is. Niet met huishoudelijk afval afvoeren,iet via riolering afvoeren

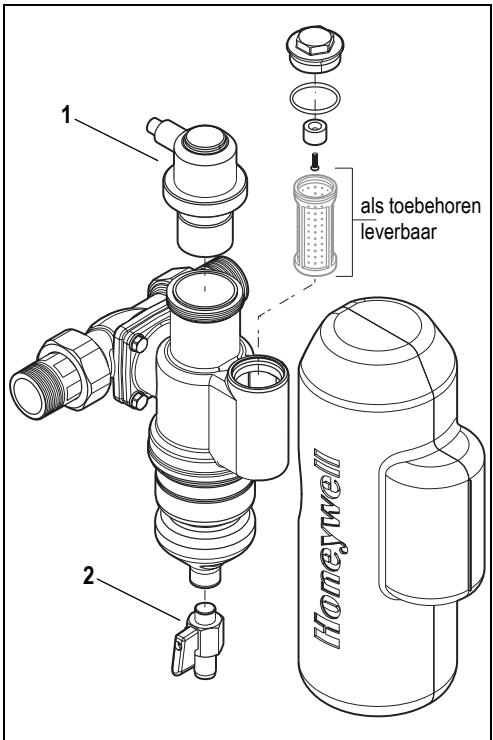

12. Reserveonderdelen

1 Ontluchter

EE49

2Kogelkraan

KH49

Gebruik alleen originele reserveonderdelen.

13. Accosoires

PE49 Fosfaatfilter

Fosfaatfilter om het verwarmingssystem gegen roest te beschermen. Alleen voor gebruik in verwarmingsinstallaties zonder aluminium onderdelen.
