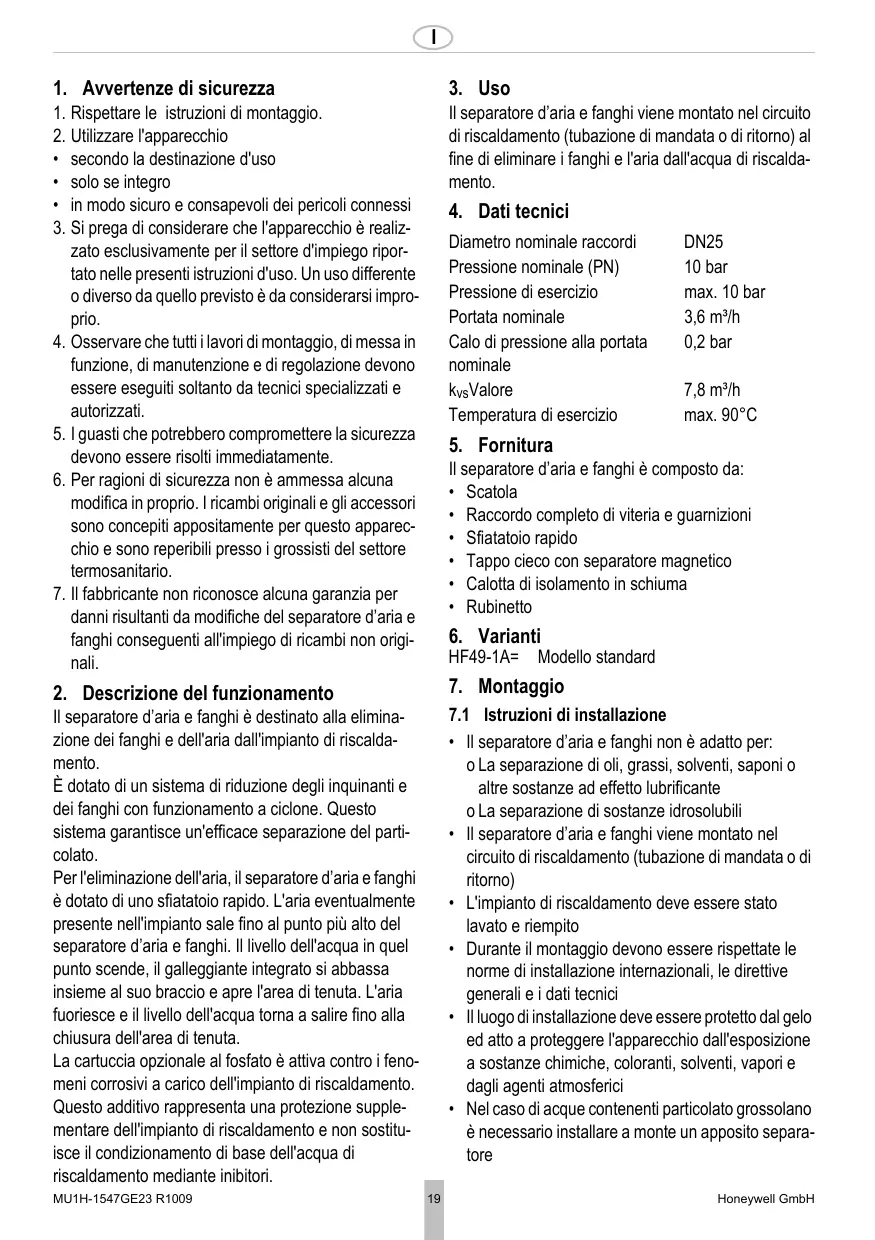

Honeywell GmbH I 1. Avvertenze di sicurezza
1. Rispettare le istruzioni di montaggio. 2. Utilizzare l'apparecchio • secondo la destinazione d'uso • solo se integro • in modo sicuro e consapevoli dei pericoli connessi 3. Si prega di considerare che l'apparecchio è realizzato esclusivamente per il settore d'impiego riportato nelle presenti istruzioni d'uso. Un uso differente o diverso da quello previsto è da considerarsi improprio. 4. Osservare che tutti i lavori di montaggio, di messa in funzione, di manutenzione e di regolazione devono essere eseguiti soltanto da tecnici specializzati e autorizzati. 5. I guasti che potrebbero compromettere la sicurezza devono essere risolti immediatamente. 6. Per ragioni di sicurezza non è ammessa alcuna modifica in proprio. I ricambi originali e gli accessori sono concepiti appositamente per questo apparecchio e sono reperibili presso i grossisti del settore termosanitario. 7. Il fabbricante non riconosce alcuna garanzia per danni risultanti da modifiche del separatore d’aria e fanghi conseguenti all'impiego di ricambi non originali.
Il separatore d’aria e fanghi viene montato nel circuito di riscaldamento (tubazione di mandata o di ritorno) al fine di eliminare i fanghi e l'aria dall'acqua di riscaldamento.
4. Dati tecnici Diametro nominale raccordi Pressione nominale (PN) Pressione di esercizio Portata nominale Calo di pressione alla portata nominale kvsValore Temperatura di esercizio
5. Fornitura Il separatore d’aria e fanghi è composto da: • Scatola • Raccordo completo di viteria e guarnizioni • Sfiatatoio rapido • Tappo cieco con separatore magnetico • Calotta di isolamento in schiuma • Rubinetto
2. Descrizione del funzionamento
7.1 Istruzioni di installazione • Il separatore d’aria e fanghi non è adatto per: o La separazione di oli, grassi, solventi, saponi o altre sostanze ad effetto lubrificante o La separazione di sostanze idrosolubili • Il separatore d’aria e fanghi viene montato nel circuito di riscaldamento (tubazione di mandata o di ritorno) • L'impianto di riscaldamento deve essere stato lavato e riempito • Durante il montaggio devono essere rispettate le norme di installazione internazionali, le direttive generali e i dati tecnici • Il luogo di installazione deve essere protetto dal gelo ed atto a proteggere l'apparecchio dall'esposizione a sostanze chimiche, coloranti, solventi, vapori e dagli agenti atmosferici • Nel caso di acque contenenti particolato grossolano è necessario installare a monte un apposito separatore
Il separatore d’aria e fanghi è destinato alla eliminazione dei fanghi e dell'aria dall'impianto di riscaldamento. È dotato di un sistema di riduzione degli inquinanti e dei fanghi con funzionamento a ciclone. Questo sistema garantisce un'efficace separazione del particolato. Per l'eliminazione dell'aria, il separatore d’aria e fanghi è dotato di uno sfiatatoio rapido. L'aria eventualmente presente nell'impianto sale fino al punto più alto del separatore d’aria e fanghi. Il livello dell'acqua in quel punto scende, il galleggiante integrato si abbassa insieme al suo braccio e apre l'area di tenuta. L'aria fuoriesce e il livello dell'acqua torna a salire fino alla chiusura dell'area di tenuta. La cartuccia opzionale al fosfato è attiva contro i fenomeni corrosivi a carico dell'impianto di riscaldamento. Questo additivo rappresenta una protezione supplementare dell'impianto di riscaldamento e non sostituisce il condizionamento di base dell'acqua di riscaldamento mediante inibitori. MU1H-1547GE23 R1009
DN25 10 bar max. 10 bar 3,6 m³/h 0,2 bar
Honeywell GmbH I • Per assicurare la fuoriuscita dell'aria, installare il separatore d’aria e fanghi in modo che lo sfiatatoio rapido sia rivolto verso l'alto • Il separatore stesso deve essere verticale, mentre il raccordo alle tubazioni può essere eseguito sia in orizzontale che in verticale • Accertarsi che le guarnizioni siano correttamente in sede. Eseguire il serraggio a tenuta delle viti seguendo uno schema a croce • Predisporre valvole di chiusura a monte e a valle del separatore d’aria e fanghi in modo che o Sia possibile eseguire la manutenzione del separatore d’aria e fanghi in modo pratico e senza bisogno di svuotare l'impianto di riscaldamento • Montare il separatore d’aria e fanghi in una posizione dell'impianto facilmente accessibile Prima della messa in servizio accertarsi che il rubinetto dell'apparecchio sia chiuso.
7.4 Installazione della cartuccia al fosfato (disponibile come accessorio) Non è ammesso l'uso della cartuccia al fosfato se nell'impianto di riscaldamento sono impiegati elementi in alluminio. 1. Svitare il tappo cieco (SW27) 2. Avvitare la cartuccia al fosfato in senso orario nel separatore d’aria e fanghi o La cartuccia al fosfato è composta da una parte girevole in ottone, un magnete, un cestello del filtro e dalla carica di fosfato 3. Avvitare i tappi ciechi senza applicare una forza eccessiva Se la cartuccia al fosfato viene installata dopo la messa in servizio, seguire le istruzioni riportate al capitolo 10.3 "Sostituzione della cartuccia al fosfato".
8. Messa in funzione
7.2 Istruzioni di installazione per lo sfiatatoio rapido • Per evitare avarie dello sfiatatoio rapido a causa di particelle inquinanti provenienti dall'esterno, non togliere la protezione rossa su di esso • Lasciare la protezione rossa aperta di un giro dall'arresto in modo che possa fuoriuscire l'aria o Lo sfiatatoio rapido è in questo modo esente da gocciolamento, le particelle sospese o inquinanti non possono penetrare nel meccanismo di sfiato 7.3 Installazione nella tubazione Prima di installare il separatore d’aria e fanghi, lavare le tubazioni.
Prima della messa in servizio accertarsi che il rubinetto sia chiuso. 1. Aumentare lentamente la pressione dell'acqua fino al valore di esercizio del riscaldamento (max. 10 bar) 2. Aprire lentamente la valvola di chiusura a monte del separatore d’aria e fanghi 3. Controllare visivamente che il separatore d’aria e fanghi sia a tenuta 4. Scaricare la pressione nel separatore d’aria e fanghi aprendo il rubinetto inferiore 5. Chiudere nuovamente il rubinetto inferiore 6. Aprire lentamente la valvola di chiusura a valle del separatore d’aria e fanghi 7. Applicare l'isolamento
1. Disimballare l'apparecchio e controllare che sia completo e non presenti danni di trasporto 2. Rimuovere l'isolamento rilasciando i ganci di sicurezza 3. lavare bene la tubazione 4. Montare il raccordo girevole o Rispettare la direzione del flusso o senza tensione e momento flettente 5. Prima della messa in servizio accertarsi che il rubinetto sia chiuso
9. Controllo L'esercente deve eseguire i seguenti controlli per garantire il funzionamento corretto dell'apparecchio. • Controllo visivo di tenuta • Controllo mensile dell'accumulo di sporcizia • Controllo annuale dello sfiatatoio rapido Gli intervalli di controllo sono da intendersi come raccomandazione minima;l'esercente è tenuto a ridurli in caso di utenze particolarmente delicate.
separatore d’aria e fanghi 3. Collocare un recipiente adatto e resistente al calore 4. Scaricare la pressione nel separatore d’aria e fanghi aprendo il rubinetto inferiore 5. Svitare la cartuccia al fosfato in senso antiorario utilizzando una chiave aperta (SW 27) 6. Smaltire la cartuccia al fosfato (vedere capitolo 11) 7. Avvitare la cartuccia al fosfato di ricambio in senso orario nel separatore d’aria e fanghi o Serrare senza applicare una forza eccessiva 8. Aprire la valvola di chiusura a monte del separatore d’aria e fanghi per spurgare eventuali particelle estranee mediante il rubinetto inferiore 9. Chiudere nuovamente il rubinetto inferiore 10.Aprire lentamente la valvola di chiusura a valle del separatore d’aria e fanghi 11.Riavviare l'impianto di riscaldamento 12.Se necessario, rabboccare l'impianto di riscaldamento 10.4 Pulizia del separatore magnetico Il sistema integrato di separazione magnetica assicura l'eliminazione dei metalli ferromagnetici nell'impianto di riscaldamento. Il separatore magnetico è contenuto nel tappo cieco incluso nel volume di fornitura. Per evitare fenomeni corrosivi è necessario pulire regolarmente il separatore magnetico. 1. Disinserire l'impianto di riscaldamento 2. Chiudere le valvole di chiusura a monte e a valle del separatore d’aria e fanghi 3. Collocare un recipiente adatto e resistente al calore 4. Scaricare la pressione nel separatore d’aria e fanghi aprendo il rubinetto inferiore 5. Svitare il tappo cieco (SW27) o Estrarre il cestello del filtro completo della cartuccia al fosfato 6. Pulire il separatore magnetico integrato nel tappo cieco dalle particelle su di esso depositate Non utilizzare detergenti chimici.
• La manutenzione ordinaria e straordinaria e le riparazioni devono essere eseguite esclusivamente da personale qualificato e autorizzato.
10.1 Lavaggio del separatore d’aria e fanghi È necessario lavare il separatore d’aria e fanghi ad intervalli regolari, in base al grado di purezza dell'acqua di riscaldamento. Pericolo di ustioni dovute all'elevata temperatura dell'acqua di riscaldamento. 1. Collocare un recipiente adatto e resistente al calore 2. Aprire lentamente il rubinetto inferiore 3. Chiudere di nuovo il rubinetto inferiore dopo aver prelevato circa 4-6 litri 4. Se necessario, rabboccare l'impianto di riscaldamento 10.2 Pulizia dello sfiatatoio rapido La tenuta dello sfiatatoio rapido può venire compromessa da particelle inquinanti trasportate al suo interno dal flusso d'acqua. La manutenzione periodica a cura di un professionista dipende dalle caratteristiche e dalla qualità dell'acqua di riscaldamento. 1. Disinserire l'impianto di riscaldamento 2. Chiudere le valvole di chiusura a monte e a valle del separatore d’aria e fanghi 3. Collocare un recipiente adatto e resistente al calore 4. Scaricare la pressione nel separatore d’aria e fanghi aprendo il rubinetto inferiore 5. Svitare lo sfiatatoio rapido e pulirlo 6. Il montaggio ha luogo nella sequenza inversa. 10.3 Sostituzione della cartuccia al fosfato (disponibile come accessorio) La cartuccia al fosfato deve essere sostituita annualmente in ragione dell'esaurimento della carica anticorrosiva. Pericolo di ustioni dovute all'elevata temperatura dell'acqua di riscaldamento. Osservare le schede tecniche di sicurezza (comprese nel volume di fornitura della cartuccia al fosfato).
7. Avvitare i tappi ciechi senza applicare una forza eccessiva 8. Aprire la valvola di chiusura a monte del separatore d’aria e fanghi e sciacquare il filtro per eliminare eventuali particelle estranee attraverso il rubinetto inferiore 9. Chiudere nuovamente il rubinetto inferiore
1. Disinserire l'impianto di riscaldamento 2. Chiudere le valvole di chiusura a monte e a valle del
10.Aprire lentamente la valvola di chiusura a valle del separatore d’aria e fanghi 11.Riavviare l'impianto di riscaldamento 12.Se necessario, rabboccare l'impianto di riscaldamento
• Scatola di ottone resistente alla dezincatura • Raccordo in ottone resistente alla dezincatura • Sfiatatoio rapido in ottone resistente alla dezincatura • Isolamento in schiuma di PE • Guarnizioni in EPDM Per lo smaltimento della cartuccia al fosfato rivolgersi ai centri specializzati per rifiuti tossici in quanto è richiesto un trattamento chimicofisico. Non gettare né tra i rifiuti domestici né negli scarichi

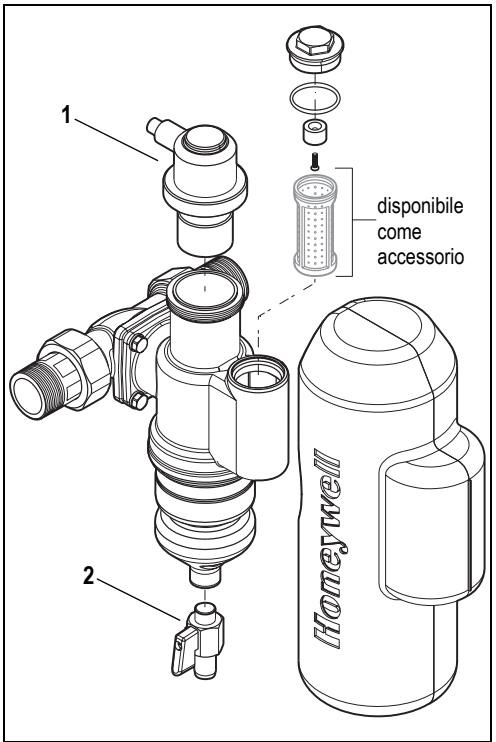

12. Pezzi di ricambio
disponibile come accessorio
Cartuccia al fosfato Cartuccia al fosfato per la protezione anticorrosiva dell'impianto di riscaldamento. Solo per l'uso in impianto di riscaldamento senza elementi in alluminio.
Inserto dello sfiatatoio
Rubinetto Usare solo ricambi originali
