HF 49 - Désemboueur HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Désemboueur et dégazeur pour circuit de chauffage
Marque	HONEYWELL
Modèle	HF 49
Raccordement	DN25 (diamètre nominal)
Pression nominale / service max	PN10 bar / 10 bar
Débit nominal	3,6 m³/h
Perte de pression (à débit nominal)	0,2 bar
Valeur Kvs	7,8 m³/h
Température de fonctionnement max	90°C
Matériaux	Boîtier en laiton anti-dézincification, joints EPDM, mousse isolante PE
Principe de séparation	Cyclonique pour boues, dégazage rapide avec flotteur, aimant intégré pour particules ferreuses
Option anticorrosion	Cartouche phosphate (ne pas utiliser si présence d'aluminium dans le circuit)
Contenu de la livraison	Boîtier, raccord avec embouts vissables et joints, dégazeur rapide, bouchon magnétique, coquille isolante, robinet à bouchon sphérique
Variantes	HF49-1A (modèle standard)
Entretien courant	Rinçage périodique via robinet de purge (4 à 6 L), nettoyage dégazeur rapide, nettoyage aimant
Maintenance annuelle	Remplacement de la cartouche phosphate (si installée)
Pièces de rechange	Dégazeur EE49, robinet à bouchon sphérique KH49
Sécurité	Utilisation conforme aux spécifications, montage par professionnel, protection antigel et contre polluants
Accessoires	Cartouche phosphate pour protection anticorrosion

FOIRE AUX QUESTIONS - HF 49 HONEYWELL

Quel est le rôle du désemboueur et dégazeur Honeywell HF 49 ?

Le HF 49 sépare les particules de boue et purge l'air des circuits de chauffage. Il combine une séparation cyclonique des impuretés et un dégazeur rapide pour éliminer les bulles d'air, améliorant ainsi l'efficacité du chauffage.

Comment installer le HF 49 dans le circuit de chauffage ?

Il se monte sur une conduite horizontale ou verticale, avec le dégazeur orienté vers le haut. Prévoyez des vannes d'arrêt en amont et aval pour l'entretien. Rincez le circuit avant montage et vérifiez l'étanchéité après installation.

Quelle est la pression et la température maximales de fonctionnement ?

La pression de service maximale est de 10 bar et la température maximale de l'eau est de 90 °C. Respectez ces limites pour éviter tout dommage.

Comment purger l'air du circuit avec le HF 49 ?

Le dégazeur rapide purge l'air automatiquement. Assurez-vous que le capuchon rouge est ouvert d'un tour pour permettre l'échappement. L'air monte dans le haut du boîtier, le flotteur ouvre la zone d'échappement, puis se referme.

Comment rincer le désemboueur HF 49 ?

Placez un récipient résistant à la chaleur sous la zone de travail, ouvrez lentement le robinet à bouchon sphérique inférieur, laissez couler 4 à 6 litres, puis refermez. Faites l'appoint d'eau si nécessaire. À répéter selon la propreté de l'eau.

Quand remplacer la cartouche phosphate ?

La cartouche phosphate doit être remplacée chaque année car l'agent anticorrosion se dissout. Suivez la procédure : fermez les vannes, purgez la pression, dévissez l'ancienne cartouche (clé 27), et vissez la neuve.

Comment nettoyer l'aimant intégré ?

Fermez les vannes, purgez la pression, dévissez le bouchon (SW27). Retirez les particules métalliques accumulées sans utiliser de produits chimiques. Revissez sans forcer, puis rincez via le robinet inférieur.

Quels sont les pièces de rechange disponibles pour le HF 49 ?

Les pièces d'origine sont : le dégazeur EE49 et le robinet à bouchon sphérique KH49. Utilisez exclusivement des pièces Honeywell pour garantir la sécurité.

Puis-je utiliser la cartouche phosphate si mon circuit contient de l'aluminium ?

Non, la cartouche phosphate ne doit pas être utilisée dans les circuits contenant des éléments en aluminium, car cela pourrait provoquer une corrosion.

Comment entretenir le dégazeur rapide ?

Un nettoyage périodique par un professionnel est nécessaire si des particules compromettent l'étanchéité. Mettez l'installation hors service, fermez les vannes, purgez la pression, puis démontez et nettoyez le dégazeur. Remontez dans l'ordre inverse.

MODE D'EMPLOI HF 49 HONEYWELL

Conserver la notice pour usage ultérieur!

Désemboueur et dégazeur

Slib- en luchtseparator

Consignes de sécurité 11

1. Description fonctionnelle 11 2. Mise en œuvre 11 3. Caractéristiques 11 4. Contenu de la livraison 11 5. Variantes 11 6. Montage 11 7. Mise en service 12 8. Inspection 12 9. Entretien 13 10. Matériel en fin de vie 14 11. Pièces de rechange 14 12. Accessoires 14

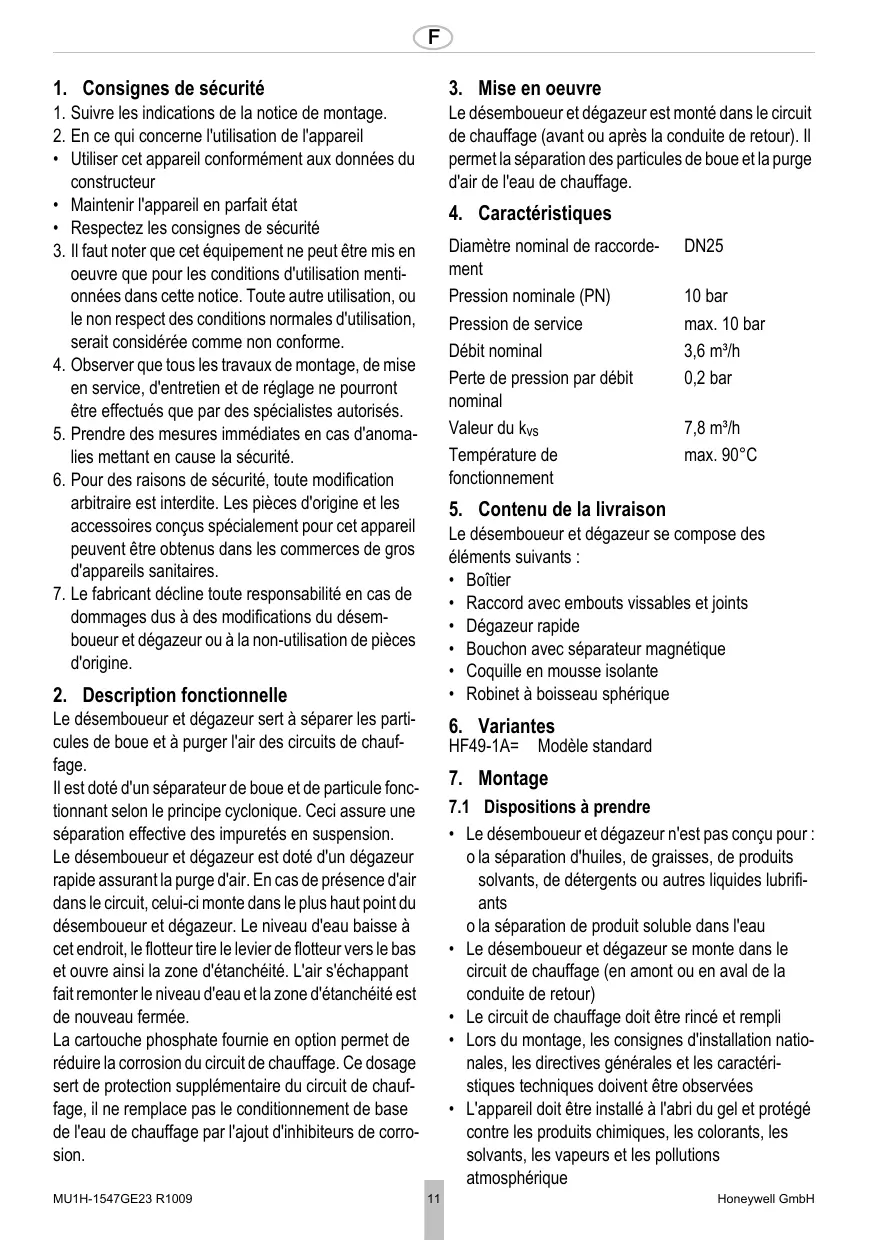

1. Consignes de sécurité

1. Suivre les indications de la notice de montage.
2. En ce qui concerne l'utilisation de l'appareil

Utiliser cet appareil conformément aux données du constructeur - Maintenir l'appareil en parfait état - Respectez les consignes de sécurité

1. Il faut noter que cet équipement ne peut être mis en œuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non-respect des conditions normales d'utilisation, serait considérée comme non conforme.
2. Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourraient être effectués que par des spécialistes autorisés.
3. Prenez des mesures immédiates en cas d'anomalies mettant en cause la sécurité.
4. Pour des raisons de sécurité, toute modification arbitraire est interdite. Les pièces d'origine et les accessoires conçus spécialement pour cet appareil peuvent être obtenus dans les commerces de gros d'appareils sanitaires.
5. Le fabricant décline toute responsabilité en cas de dommages dus à des modifications du désembouteur et dégazeur ou à la non-utilisation de pièces d'origine.

2. Description fonctionnelle

Le désemboueur et dégazeur sert à séparer les particules de boue et à purger l'air des circuits de chauffage.

Il est doté d'un séparateur de boue et de particules fonctionnant selon le principe cyclonique. Ceci assure une séparation effective des impuretés en suspension. Le désemboueur et dégazeur est doté d'un dégazeur rapide assurant la purge d'air. En cas de présence d'air dans le circuit, celui-ci monte dans le plus haut point du désemboueur et dégazeur. Le niveau d'eau baisse à cet endroit, le flotteur tire le levier de flotteur vers le bas et ouvre ainsi la zone d'échappement. L'air s'échappant fait remonter le niveau d'eau et la zone d'échappement est de nouveau fermée.

La cartouche phosphate fournie en option permet de réduire la corrosion du circuit de chauffage. Ce dosage sert de protection supplémentaire du circuit de chauffage, il ne remplace pas le conditionnement de base de l'eau de chauffage par l'ajout d'inhibiteurs de corrosion.

3. Mise en œuvre

Le désembouteur et dégazeur est monté dans le circuit de chauffage (avant ou après la conduite de return). Il permet la séparation des particules de boue et la purge d'air de l'eau de chauffage.

4. Caractéristiques

Diamètre nominal de raccordement DN25

Pression nominale (PN) 10 bar

Pression de service max. 10 bar

Débit nominal 3,6 m³/h

Perte de pression par débit 0,2 bar nominal

Valeur du kvs 7,8 m³/h

Température de max. 90°C

fonctionnement

5. Contenu de la livraison

Le désemboueur et dégazeur se compose des éléments suivants :

• Boftier
• Raccord avec embouts vissables et joints
• Dégazeur rapide
• Bouchon avec séparateur magnétique Coquille en mousse isolante
• Robinet à bouchon sphérique

6. Variantes

HF49-1A= Modèle standard

7.1 Dispositions à prendre

Le désemboueur et dégazeur n'est pas conçu pour : - la séparation d'huiles, de graisses, de produits solvants, de détergents ou autres liquides lubrifiants - la séparation de produit soluble dans l'eau - Le désembouteur et dégazeur se monte dans le circuit de chauffage (en amont ou en aval de la conduite de retard) Le circuit de chauffage doit être rinçé et rempli - Lors du montage, les consignes d'installation nationales, les directives générales et les caractéristiques techniques doivent être observées L'appareil doit être installé à l'abri du gel et protégé contre les produits chimiques, les colorants, les solvants, les vapeurs et les pollutions atmosphériques

• En cas d'eau contenant des particules de saleté grossières, un filtre à particules grossières doit être installé en amont
• Pour assurer la purge d'air, le désembouteur et dégazeur doit être monté avec le dégazeur rapide orienté vers le haut.
• Le dégazeur doit être orienté verticalement, l'embout peut être monté sur des conduites horizontales ou verticales. S'assurer que les joints sont parfaitement en place. Pour un serrage étanche, les vis doivent être serrées en croix.
• Prévoir une vanne d'arrêt en amont et en aval du désembouteur et dégazeur. Ceci permettra l'entretien du désembouteur et dégazeur sans avoir à vidanger le circuit de chauffage.
• Installer le désembouteur et dégazeur dans un endroit facile d'accès du circuit

S'assurer que le robinet à bouchon sphérique est fermé avant la mise en service de l'inhalation.

7.2 Conseils d'installation du dégazeur rapide

• Pour éviter tout dysfonctionnement du dégazeur rapide à cause de particules de saleté extérieures, veiller à ce que le capuchon rouge soit en permanence sur le dégazeur rapide
• Laisser le capuchon rouge ouvert d'un tour pour permettre à l'air de s'échapper. Le dégazeur rapide est parfaitement étanche et empêche la pénétration de particules de saleté dans le mécanisme de purge.

7.3 Montage dans le circuit

Les conduites du circuit doivent être rincées avant de monter le désembouteur et dégazeur.

1. Déballer l'appareil et contrôler la totalité de la livraison et l'absence de dommage de transport
2. Retirer l'isolement en dégrafant les clips de sécurité
3. Bien rincer la conduite
4. Monter le raccord rotatif

o Vérifier le sens de passage du fluide o Vérifier l'absence de contraintes anormales en traction et en flexion

1. S'assurer que le robinet à bouchon sphérique est fermé avant la mise en service de l'installation

7.4 Installation de la cartouche phosphate (disponible en tant qu'accessoire)

Si le système de chauffage contient des éléments en aluminium, la cartouche de phosphate ne doit pas être utilisée.

1. Dévisser le bouchon (clé de 27)
2. Insérer la cartouche phosphate en la tournant dans le sens horaire dans le désembouteur et dégazeur. La cartouche phosphate se compose d'une pièce pivotante en laiton, d'un aimant, de la corbeille filtrante et de la charge de phosphate.
3. Revisser le bouchon sans forcer

Si la cartouche phosphate doit être installée après la première mise en service de l'appareil, il faut alors procéder comme pour un changement de cartouche phosphate, décrit au chapitre 10.3.

8. Mise en service

S'assurer que le robinet à bouchon sphérique est fermé avant la mise en service de l'installation.

1. Augmenter lentement la pression de l'eau jusqu'à la pression de service du chauffage (10 bar max.)
2. Ouvrez lentement la vanne d'arrêt en avant du désemboueur et dégazeur
3. Contrôler visuellement l'étanchéité du désemboueur et dégazeur
4. Réduire la pression dans le désembouteur et déga-zeur en ouvrant le robinet à bouchon sphérique inférieur
5. Refermer le robinet à bourseau sphérique
6. Ouvrir lentement la vanne d'arrêt en aval du désemboueur et dégazeur
7. Installer l'isolation

9. Inspection

Afin d'assurer un fonctionnement parfait de l'appareil, les contrôles suivants doivent être régulièrement effectués par l'opérateur :

• Contrôle visuel de l'étanchéité
• Contrôle mensuel de la propreté
• Contrôle annuel du dégazeur rapide

Ces intervalles de contrôle sont disponibles en tant que recommandations minimales, ils devront être raccourcis en conséquence pour des installations sensibles.

10. Entretien

• Les travaux d'entretien, de maintenance et de réparation ne doivent être effectués que par un personnel professionnel autorisé.

10.1 Rincage du désemboueur et dégazeur

Le désemboueur et dégazeur doit être rincé à intervalles réguliers, en fonction du degré de propreté de l'eau de chauffage.

Risque d'ébouillantement provoqué par l'eau chaude du chauffage.

1. Placer un réseau approprié résistant à la chaleur sous l'aire de travail
2. Ouvrez lentement le robinet à boisseau sphérique
3. Refermer le robinet à boudin sphérique après avoir vidangé 4 à 6 litres
4. Faire l'appoint d'eau dans l'installation de chauffage le cas échéant

10.2 Nettoyage du dégazeur rapide

L'étanchéité du dégazeur rapide peut être compromise par des particules de saleté en suspension dans l'eau du circuit. En fonction des caractéristiques et de la qualité de l'eau de chauffage, un entretien périodique par un professionnel est nécessaire.

1. Mise hors service de l'installation de chauffage
2. Fermer les vannes d'arrêt en amont et en aval du désemboueur et dégazeur
3. Placer un réseau approprié résistant à la chaleur sous l'aire de travail
4. Réduire la pression dans le désembouteur et dégazeur en ouvrant le robinet à bouchon sphérique inférieur
5. Dégazser le dégazeur rapide et le nettoyer
6. Montage dans l'ordre inverse

10.3 Remplacer la cartouche phosphate (disponible en tant qu'accessoire)

La cartouche phosphate doit être remplaçée annuellement en raison de la dissolution des agents anticorrosion.

Risque d'ébouillantage provoqué par l'eau chaude du chauffage.

Consulter à ce propos la fiche technique de sécurité (fournie avec la cartouche phosphate).

1. Mise hors service de l'installation de chauffage
2. Fermer les vannes d'arrêt en amont et en aval du

désémboueur et dégazeur

1. Placer un réseau approprié résistant à la chaleur sous l'aire de travail
2. Réduire la pression dans le désembouteur et dégazeur en ouvrant le robinet à bouchon sphérique inférieur
3. Dévisser la cartouche phosphate à l'aide d'une clé (ouverture de 27) en la tournant en sens antihoraire
4. Éliminer l'ancienne cartouche phosphate (voir le chapitre 11)
5. Insérer la nouvelle cartouche phosphate en la tournant en sens horaire dans le désembouteur et dégazeur. Ne pas forcer lors du serrage.
6. Ouvrir la vanne d'arrêt en du désembouteur et dégazeur afin de rincer d'éventuelles impuretés par le robinet à boisseau sphérique inférieur
7. Refermer le robinet à boisseau sphérique
8. Ouvrir lentement la vanne d'arrêt en aval du désembouteur et dégazeur 11. Remettre l'installation de chauffage en service
9. Faire l'appoint d'eau dans l'installation de chauffage le cas échéant

10.4 Nettoyage de l'aimant intégré

L'aimant intégré dans le bouchon sert à retenir les particules métalliques magnétisables du circuit de chauffage. Le bouchon livré avec l'appareil est doté d'un aimant incorporé.

Pour éviter la corrosion du circuit, cet aimant doit être nettoyé à intervalles réguliers.

1. Mise hors service de l'installation de chauffage
2. Fermer les vannes d'arrêt en amont et en aval du désemboueur et dégazeur
3. Placer un récipient approprié résistant à la chaleur sous l'aire de travail
4. Réduire la pression dans le désembouteur et dégazeur en ouvrant le robinet à bouchon sphérique inférieur
5. Dévisser le bouchon (SW27). En cas de présence d'une cartouche phosphate, enlever la corbeille filtre.
6. Débarrasser l'aimant intégré au bouchon de toutes particules métalliques accumulées

Ne pas utiliser de produits chimiques pour le nettoyage.

1. Revisser le bouchon sans forcer
2. Ouvre la vanne d'arrêt en amont du désembouteur et

rincer le filtre afin d'éliminer les particules étrangères éventuelles par le robinet à boisseau sphérique inférieur.

1. Refermer le robinet à boisseau sphérique. 10. Ouvrir lentement la vanne d'arrêt en aval du désembouteur et dégazeur.
2. Remettre l'installation de chauffage en service 12. Faire l'appoint d'eau dans l'installation de chauffage le cas échéant

12. Pièces de rechange

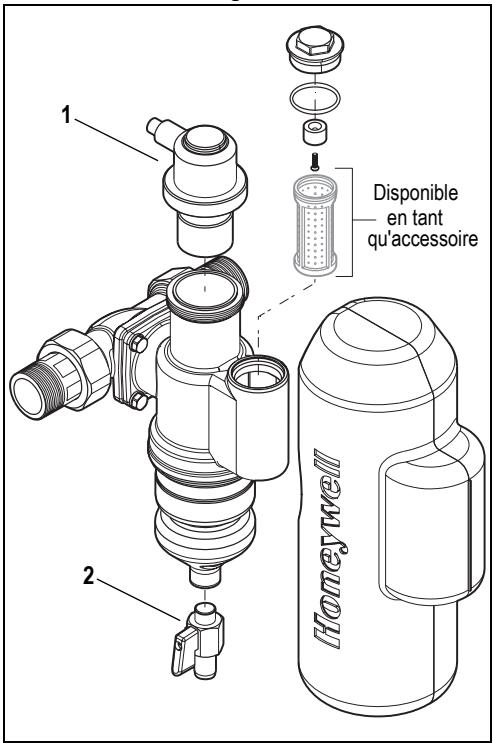

1 Dégazeur EE49 2 Robinet à bouchon sphérique KH49

N'utiliser que les pièces de rechange d'origine

11. Matériel en fin de vie

• Boîtier en laiton anti-dezincification Raccord en laiton anti-dezincification
• Dégazeur rapide en laiton anti-dézincification
• Mousse isolante en mousse PE
• Joints en EPDM

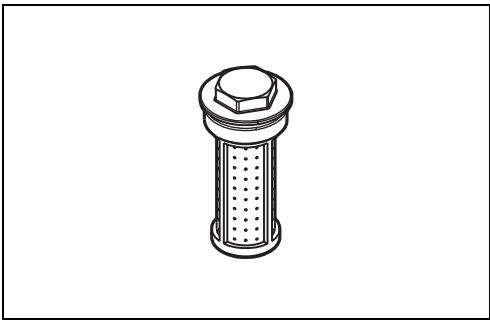

Apporter la cartouche phosphate dans un centre de collecte pour produits dangereux ou décharge pour déchets spéciaux, étant donné qu'un traitement chimique/physique est nécessaire. Ne pas jeter la cartouche avec les déchets ménagers, ni dans les canalisations.

13. Accessoires

Cartouche phosphate pour la protection anticorrosion du circuit de chauffage. Ne doit être utilisée que pour les installations de chauffage ne contenant pas d’éléments en aluminium.

Honeywell Technologies Sàrl, Rolle, ZA La Pièce
