GEBRUIKSAANWIJZING C07856 DEVILLE

4.3 - Montage van toebehoren

5 - GEBRUIK ................................................................................................................................. 41

5.1 - Stoken in het begin

5.4.2.1 - Toepassing als gesloten haard

5.4.2.2 - Aslade legen

5.4.2.3 - Veiligheidsvoorschriften

Aangezogen lucht wordt ter koeling van de vuurhaard en bescherming van de schoorsteenwanden door de dubbele mantel van de haard geleid. Dit draagt enerzijds bij tot veilig stoken, en anderzijds tot doelmatiger verbranding. Wil verzoeken u, deze handleiding volledig en aandachtig door te nemen teneinde een oordeelkundig gebruik van uw DEVILLE-haard te kunnen maken. De aansprakelijkheid voor het in de wind slaan van de montage-, installatie- en gebruiksinstructies berust bij de installateur, resp. de gebruiker. De gietijzeren haardklep is gasdicht en draagt bij tot langer branden zonder navullen. De luchtschuif onderin de klep dient tot het regelen van de verbranding - u kunt uw haard dus naar believen hoger of lager doen branden.

GEINSTALLEERD. In de ruit bevindt zich een secondaire luchtopening. Secundaire lucht houdt de ruit schoon en draagt bij tot een voliedige verbranding van het stookhout.

Uw haard weegt onverpakt ongeveer Zonder de klep, het rookgasafvoerschot, het rooster en de stookplaat is het gewicht bij benadering Uw nieuwe inbouwhaard voldoet aan de Franse norm : NF D 35-376, classfficatie C-G-B-sf-Em/In 9 kW. Uw haard is ontworpen voor inbouw in een nieuw te bouwen schoorsteen of een bestaande stookplaats. Het type is geschikt voor het continu verstoken van hout en is uitgevoerd met een rooster en een halfgesloten vuurhaard. C07856 C07873 C07831 86 kg 89 kg 100 kg 50 kg 50 kg 50 kg

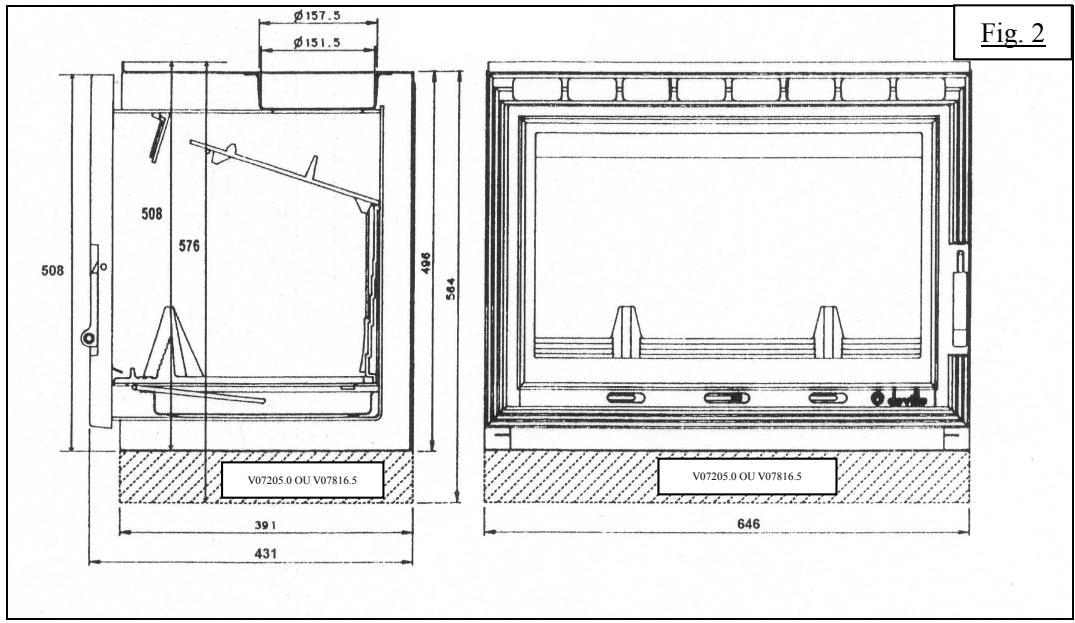

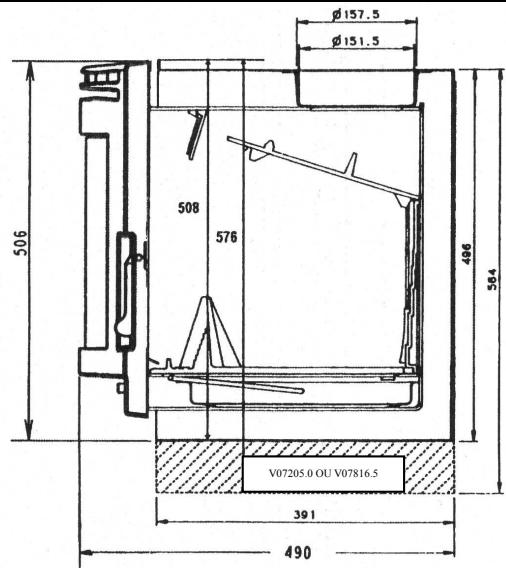

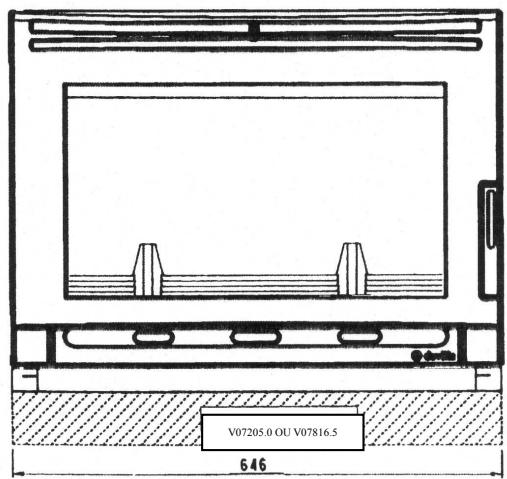

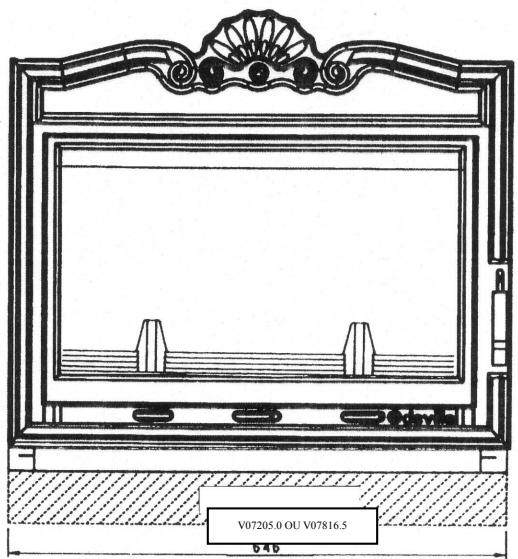

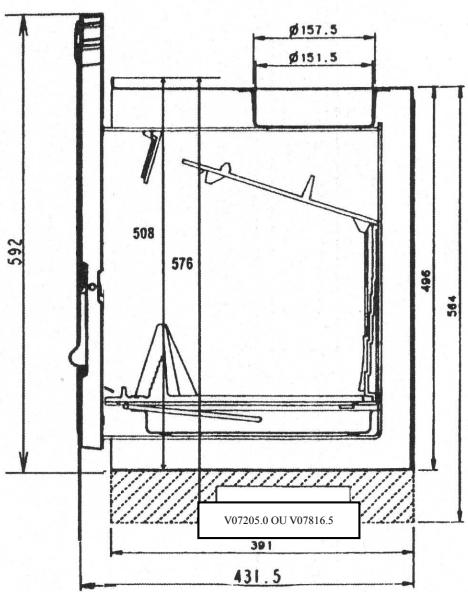

3.2 - Inbouwmaten (Afb. 2)

Uw inbouwhaard is ontworpen voor inbouw in een bestaande of een nieuw te bouwen schoorsteen van DEVILLE. Denominale verwarmingscapaciteit bij proefstoken met laag vuur volgens Franse norm NFD35-376 is 9kW. Deze verwarmingscapaciteit werd geconstateerd onder de voigende omstandigheden :

Uw haard kan tegen meerprijs worden geleverd met : Schoorsteentrek 10 Pa, brandstofhoeveelheid bestaande uit 3 ongekloofde hardhoutblokken met een gezamenlijk gewicht van 9.5 ka.

De geconstateerde verwamingscapaciteit is een gemiddelde van 3 uur proefstoken.

Voor het bereiken van dit vermogen zijn ongeveer 400 g gloeiende kolen in een 3 cm dikke laag op het rooster en een zet de luchtklep in de stand "Normaal" (Afb. 5).

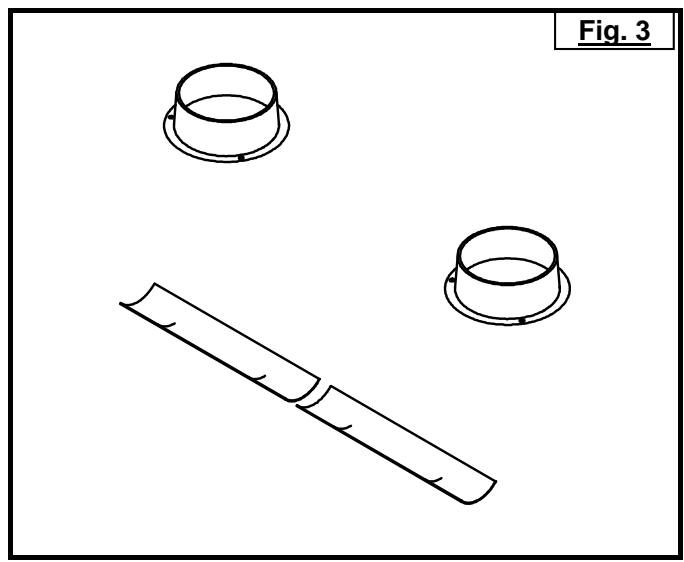

2 heteluchtuitblaasroosters (diameterl 25mm, bestelnummer C07006.EU01) waannee de in de mantel verwarmde lucht aan belendende vertrekken kan worden toegevoerd (Afb. 3).

Een aanjager, bestelnummer C07205 of C07816 (Afb. 4)

De aanjager is een tweetoerenventilator in een omkasting voor het versnellen van de convectieluchtcirculatie. Gecombineerd met de 2 bovenomschreven heteluchtuitblaasroosters kan de hete lucht aan twee verschillende vertrekken worden toegevoerd. De hierbij toegepaste heteluchtkanaien mogen niet langer zijn dan 4 m.

De aldus toegevoerde luchthoeveelheid bedraagt 120 m /uur.

De installatie-instructies (zie paragraaf 7.1) zijn van toepassing.

Alleen bij gebruik van deze accessoires moet het metalen vloerscherm verwijderd worden : trek het door de daartoe in het voetstuk van de vuurhaard aangebrachte spleten naar buiten. Een barbecuekit C07127. De brandstofnavulinterval bij laag vuur is 10 uur, waarbij de haard volledig gevuld en de luchtschuif gesloten is (Afb. 5).

3 - TECHNISCHE GEGEVENS EN INBOUWMATEN

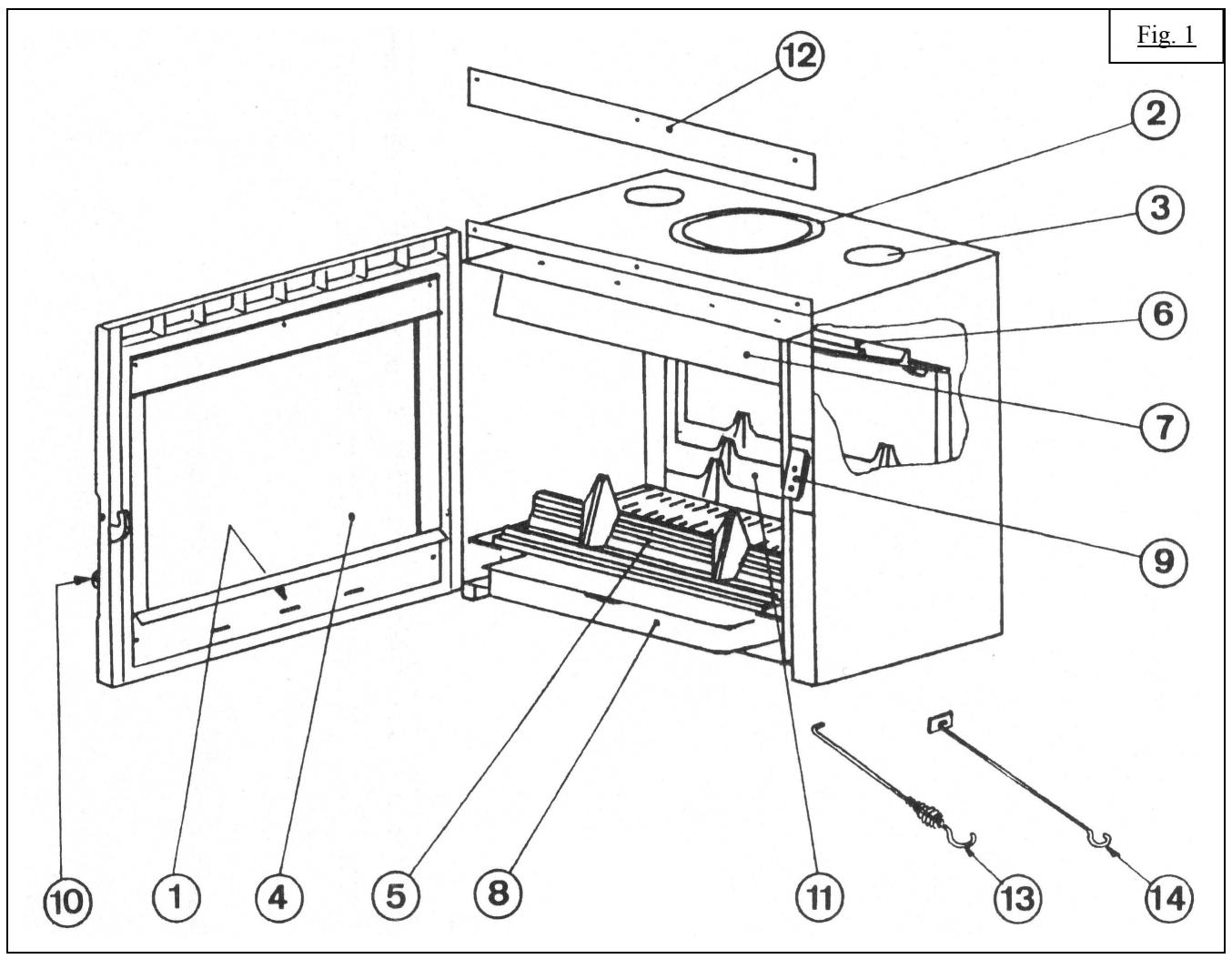

De voornaamste onderdelen van uw haard zijn hieronder aangegeven ; u kunt ze dankzij de cijfers terugvinden op afbeelding 1. Devuurhaard is een constructie van 4mm dik plaatstaal ; de achterwand is bekleed me teen gletijzeren plaat.

Gebruik liefst geen harshoudende houtsoorten zoals den of spar, die de haard en de schoorsteen snel doen vervuilen.

4.3 - Montage van toebehoren

Montage van aanjager C07205 heteluchtroosters C07006.EU01:

Beide accessoires dienen voor de haard wordt ingebouwd te worden gemonteerd. Metbruinkoolbriketten kan bij laag vuur en gesloten haardklep lang zonder navullen gestookt worden. Raadpleeg in beide gevalien de medegeleverde montage-instructies. Vul de haard met niet meer dan 4 kg en zet de luchtschuif (Afb. 5b of 6) half open.

Deze "gesloten haardl" kenmerkt zich door :

Andere dan de bovengenoemde brandstoffen, en met name steenkool en daarvan afgeleide brandstoffen, zijn voor het stoken in deze haard ongeschikt en derhalve verboden. Hoog rendement, Langdurig branden bij laag vuur. TOESTELLEN MET EEN ONTSTEKINGSKLEP : Het verbranden van krullen, houtjes, plankjes, stro, karton e.d. is gevaarlijk. Opgepast : Wanneer de luchtklep wordt geopend dient de extra-lucht alleen voor ontsteken :"Ontsteekpositie" zie Afb.

ontsteekpositie mag alleen worden gebruikt om het toestel aan te steken en niet langer dan 30 minuten anders kan ernstige schade aan zowel het toestel als de onmiddellijke omgeving daarvan ontstaan. Zolang het toestel zich in de Ontsteekpositie bevindt moet het onder toezicht blijven.

Gebruikmaking : Altijd met de pook.

TOESTELLEN MET EEN ONTSTEKINGSKLEP

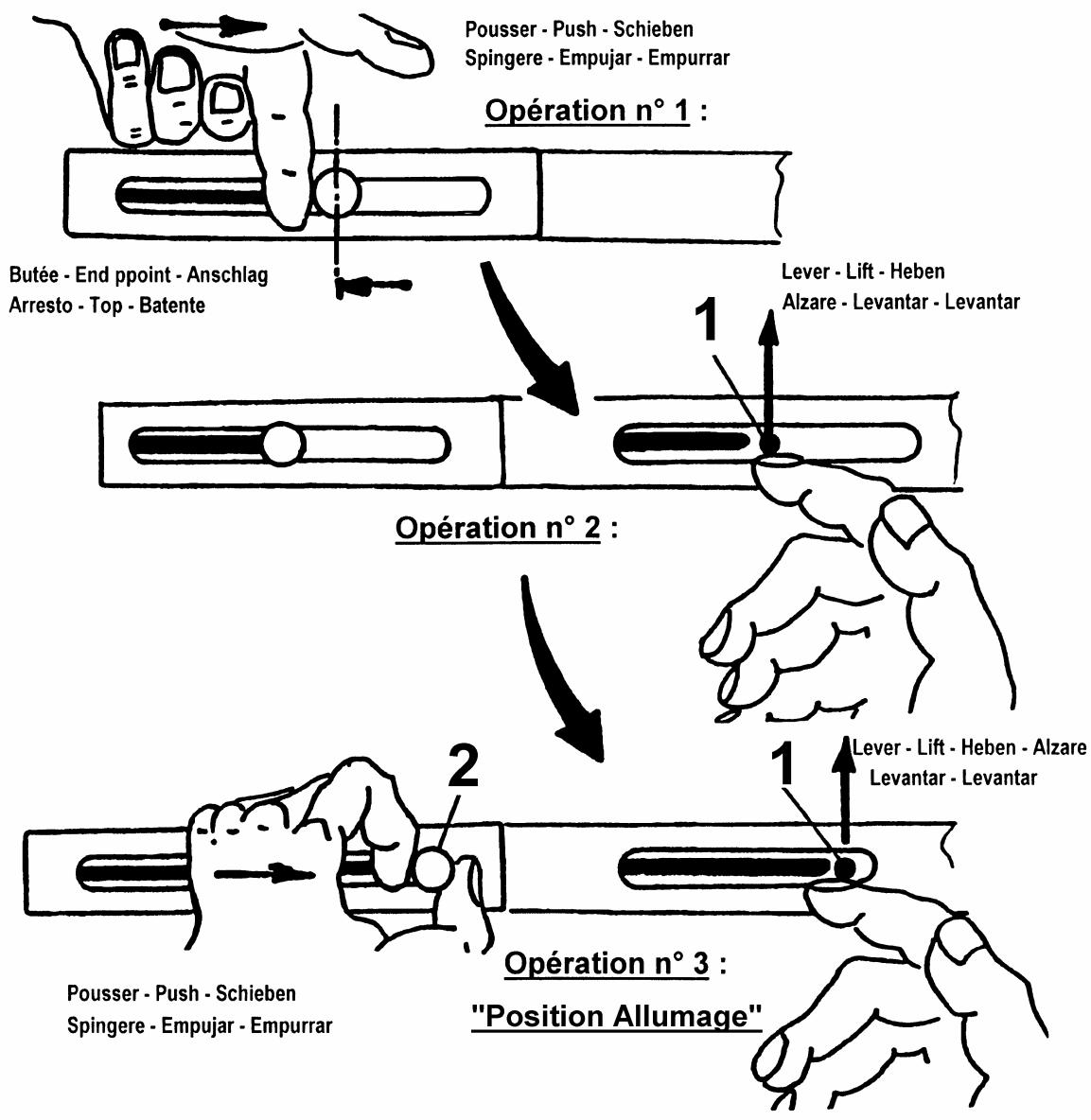

. De klep wordt met de hand in de positie Ontsteken geschoven : deze positie mag uitsluitend worden gebruikt wanneer het toestel koud is. Ga als volgt te werk :

5.1 - Stoken in het begin

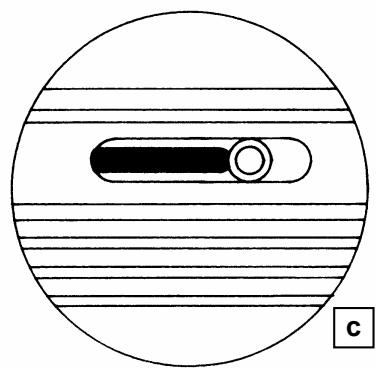

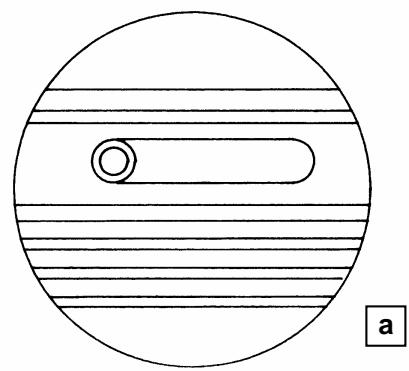

Regeling van de luchtschuif opening. Wanneer de schoorsteen is opgeleverd en de haard geïnstalleerd is, moet 2 à 3 weken met stoken worden gewacht om de bouwmaterialen te laten drogen. Handeling n° 1 : Druk de knop van de luchtklep tot deze stuit in de stand "Ontsteekpositie". Na de haard te hebben aangestoken (zie paragraaf

5.4.1) mag u de haard gedurende de eerste paar uur

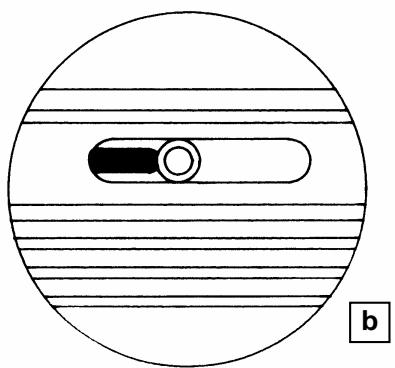

slechts matig stoken (vullen met een enkel houtblok met een diameter van zo'n 15 cm is ruim voldoende). Zet de luchtschuif haff open (Afb. 5b of 6). De onderdelen van de haard en het rookgasafvoersysteem kunnen thans geleidelijk uitzetten. Handeling n°2 : Licht de vergrendelingslip rechts van de luchtklep op Handeling n°3 : Houd de lip omhoog met de rechterhand en druk de knop met de linkerhand naar links : dit is de stand "Ontsteekpositie"'. ln het begin kan het voorkomen, dat er zich in het vertrek een verfgeur verspreidt-dit is normaal. Ventileer het vertrek. Wanneer het toestel ontstoken is, moet de pook worden gebruikt om de luchtklep, die al heet kan zijn, in de normaal-, tussen- of laagstand te schuiven (zie Afb. 6).

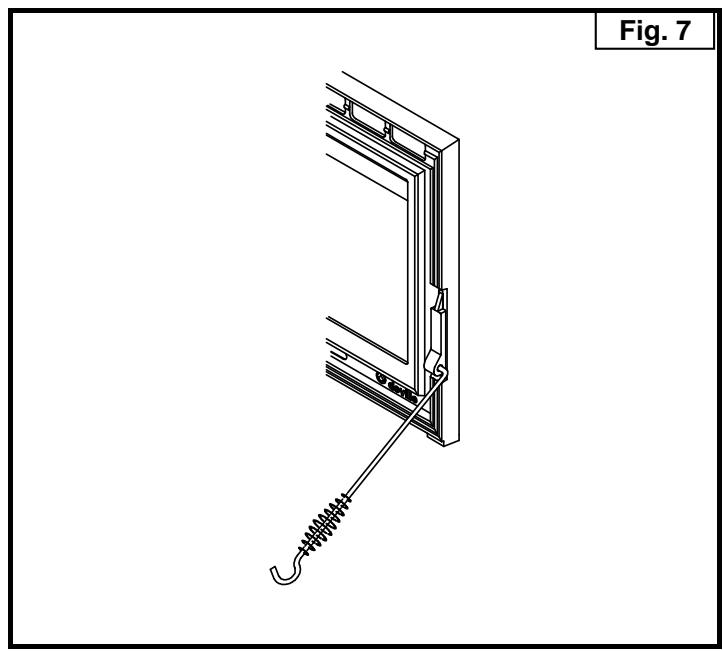

Eike-, hagebeuk-, beuke- en kastanjehout en andere hardhoutsoorten zijn zeer geschikt. Deur handvat : Gebruikmaking : Altijd met de pook (Afb. 7). Wij raden u aan, goed droog hout met een maximaal vochtgehalte van zo'n 20% te gebruiken. Dit soort hout moet na het vellen twee jaar lang onder een dekzeil of in een schuur hebben gedroogd, maar geeft de beste resuftaten en voorkomt roetaanslag op de ruit van uw haard.

Frommel wat oud papier samen en leg dit, samen met wat droge houtjes op het rooster ; leg daarbovenop dunne houtblokken met een diameter van zo'n 3 à 5 cm.

Steek het papier aan en sluit de klep (deze kan ook op een kier worden gelaten om het ontbranden te bespoedigen ; pas evenwel op dat er geen rook in de kamer komt).

Wanneerde haard lange tijd op een laagvuurheeft gebrand, kan erzich op de ruit wat roet afzetten. Bij opstoken verbrandt het vanzelf.

De voor verbranding benodigde zuurstof wordt van onder naar boven door hot rooster aangezogen ("onderwind"). Deze lucht koelt ook hot rooster. Om nu te voorkomen dat hot rooster langzaamaan verbrandt en de haard minder goed functioneert, moet de luchtweg tussen de aanzuigopening en het rooster vrijgehouden worden. Leeg dus rogelmatig de aslade. Ga hierbij ais volgt te werk : Wanneer de kleine houtblokken viam hebben gevat kan de haard worden bijgevuld met houtblokken of bruinkoolbriketten.

Gebruik de luchtschuif om de haard hoger of lager te doen branden (zie paragraaf 5.3). Vul de haard als volgt :

Voor langdurig verwarmen bij laag vuur : twee ongekloofde houtblokken van meer dan 15 cm dik.

Voor langdurig verwarmen bij laag vuur eerst een laag bijna roodgloeiende houtskool maken en daarna de haard bijvullen.

Om een smeulend vuur snel op te stoken gebruike men kachel- of sprokkelhoutjes en laat de klep eventueel een paar minuten aanstaan. Houd het vuur in de gaten en sluit de klep. Deze methode is vooral doelmatig bij vochtig hout dat moeilijk brandt.

Vermijd te allen tijde dat sintels en as zo hoog komen te liggen dat ze hot rooster raken. Gooi nimmer water in de haard om hem te doven. De ruft kan heet worden. Houd kinderen dus uft de buurt van de haard. De stralingswarmte van de vuurhaard wordt niet door de ruft getemperd. Houd dus tevens brandbare voorworpen e.d. minstens anderhalve meter van de ruk verwijderd. Leeg de aslade in een onbrandbare bak of emmer, die u alleen daarvoor as gebruikt. Op hot oog dove kolen kunnen, zelfs na enige tijd, nog aardig heet zijn. Plaats geen brandbare voorwerpen of stoffen in de nabijheid van de haard of in de houtbergplaats. Onder het toestel mag geen hout worden opgeslagen.

EN ROOKGASAFVOERKANAAL Hot mechanisch vegen van hetrookgasafvoerkanaal is wettelijk verplicht. Meestal moet het een aantal malen per jaar gebeuren en tenminste een keer tijdens hot stookseizoen. De schoorsteenveger moet u ais bewijs hiervan een kwitantie geven. Om te voorkomen dat er bij vullen rook in de kamer komt of dat er gloeiende kolen op de vloer vallen moet de klep met enige voorzorgsmaatregelen geopend worden :

Trek de aslade met de pook uit de haard.

Stel de haard hoger of lager in voor u hem navult, dus wanneer de vuurhaard voornamelijk gevuld is met gloeiende kool. Dit voorkomt dat de haard en het rookgasafvoerkanaal plotseling aan plotselinge temperatuurveranderingen worden blootgesteld.

5.4.2.3 - Veilighoidsvoorschriften

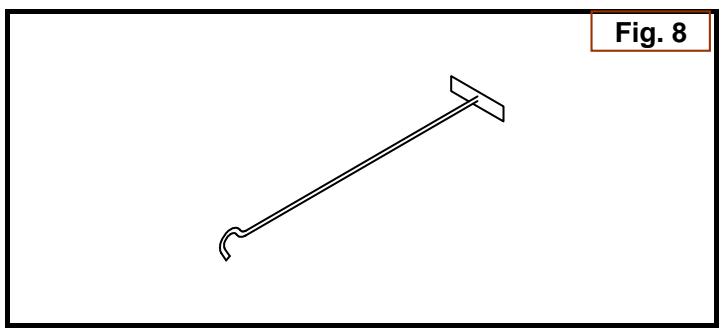

Verwijder sintels en as uit hot rooster met de sinteischraper (Afb. 8) ;

Het vegen van voorbereiding : Schakel de ventilator uit, die as en kolen kan aanzuigen die dan voor het toestel op de vloer kunnen vallen.

Open de klep op een kier en wacht tot de trek zich aan de open klep heeft aangepast en open de klep vervolgens langzaam geheel. Vooral tijdens een dooiperiode en gobruik van vochtig hout in een continu laag gestookte haard zal verbranding onvolledig zijn. Dit heeft over het algemeen het vrijkomen van roet en teer ten gevolge. Het verdient dan ook aanbeveling, de haard af en toe eens flink op te stoken.

schoorsteen Het rookgasafvoerschot worden, ais volgt : moet vereist enige gedemonteerd

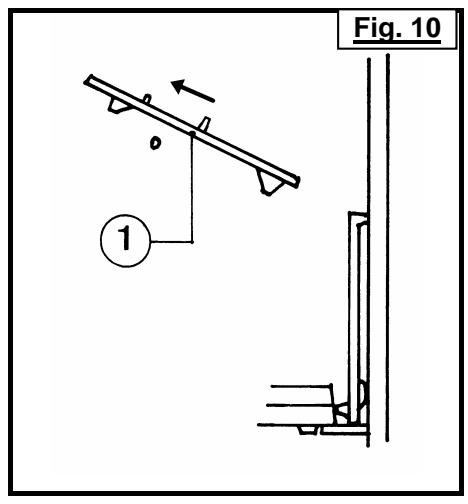

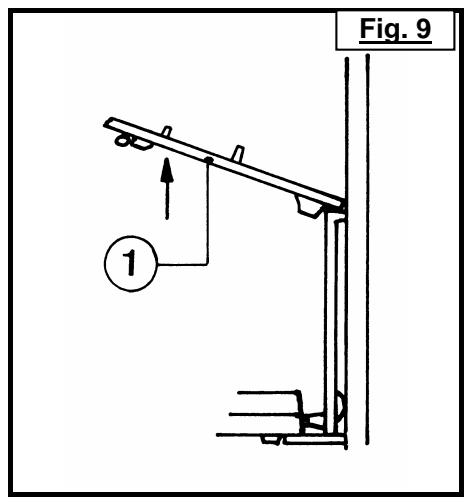

Demonteer hot rookgasafvoerschot door hot op te lichten en naar voren te trekken (Afb. 9 of 10).

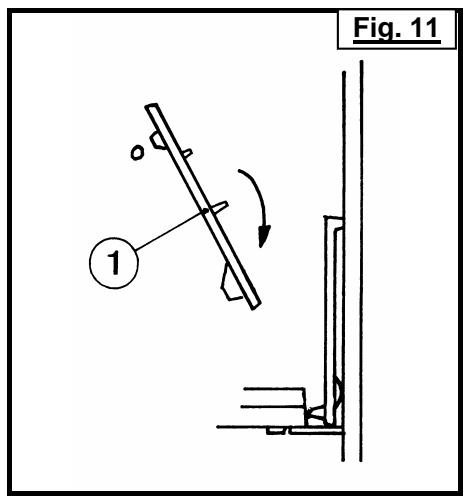

Laat de achterkant van het schot zakken en neem hot uit de haard (Afb. 11).

Wanneer de schoorsteen geveegd is, montere men hot schot in omgekeerde volgorde.

Laattevens de rookgang en het rookgasafvoerkanaal nazien. Koppelingen moeten gasdicht zijn en mechanisch in goede staat verkeren.

Reinig de schouw, kap en eventueel convectieluchtcircuit met een stofzuiger.

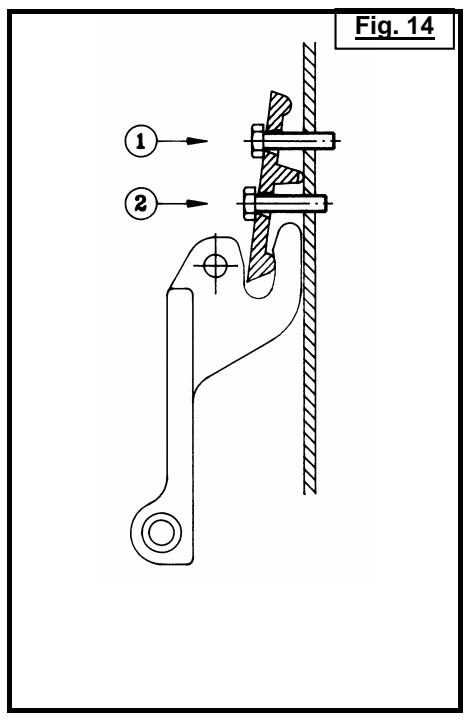

Verdraai de bouten telkens een kwartslag, kijk of de klep beter afdicht en verdraai de bouten indien nodig opnieuw. Wacht tot de haard volledig afgekoeld is. Reinig de ruit met eon vochtige doek en wat as. Gebruik waar nodig een huishoudelijk reinigingsmiddel, maar raadpleeg van voren betreffende gebruikershandleiding(en). Verwijder met een stofzuiger deeltjes en stof tussen de ruit en de luchtgeleider. Steek zonodig een dun meslemmet of stijf maar dun karton tussen de ruit en de luchtgeleider (Afb. 13) om de deeltjes los te werken.

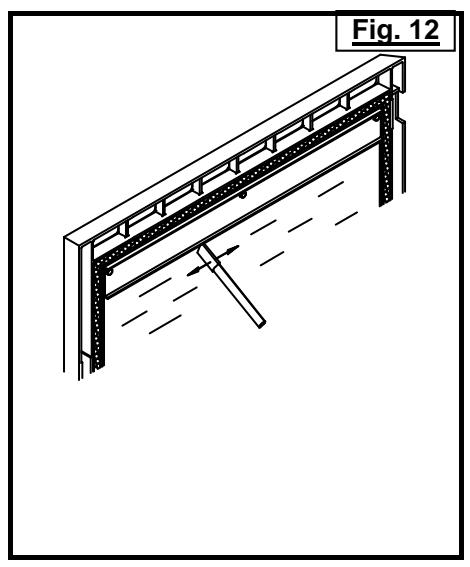

Op de onderkant van de luchtschuif kan zich roet hebben afgezet. Verwijder dit met een metalen krabbertje (Afb. 12).

Haal eerst bout een kwartslag aan en los vervolgens bout een kwartslag.

Kijk of de klep nu beter afdicht en verdraai de bouten indien nodig opnieuw. NB : Het verstellen van de bouten ontlast de druk op de afdichting tussen de klep en de vuurhaard.

De luchtschuif moet regelmatig schoongemaakt worden. Ga hierbij als volgt te werk :

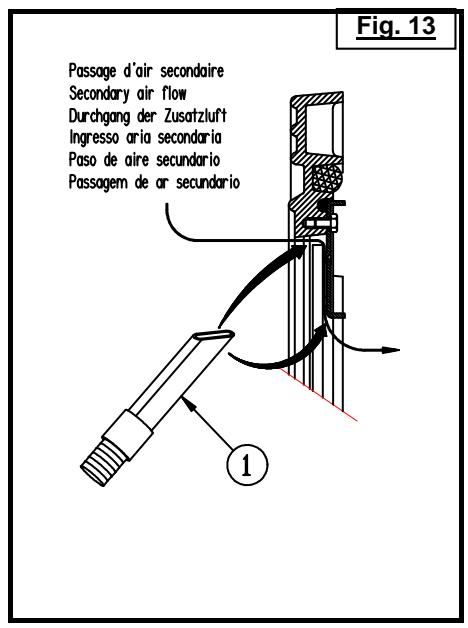

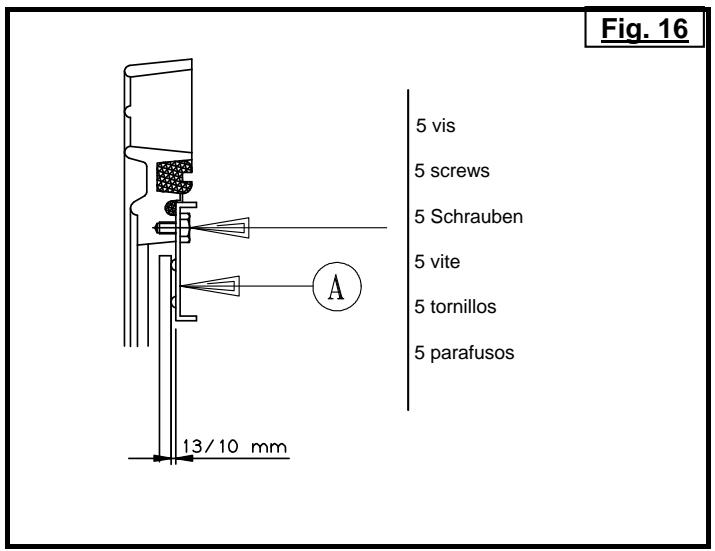

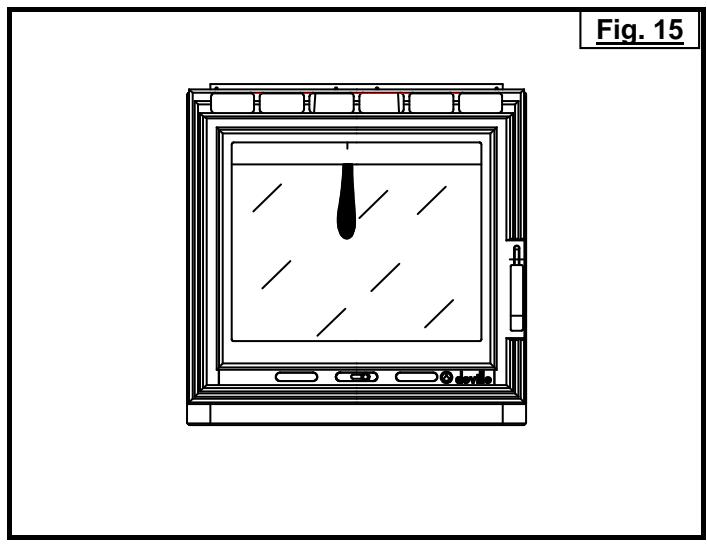

Stof en as gaan de vorming van een beschermende luchtlaag tussen de ruit en de rookgassen tegen. De secondaire lucht is tevens nodig voor een volledige houtverbranding. Laat de ruit niet te sterk vervuilen en wacht met reinigen tot de haard volledig is afgekoeld. Wanneer er zich plaatselijk duidelijke roetvlekken (Afb. 15) vormen, dan moet de luchtgeleider worden gedemonteerd om de ruit grondig te reinigen (Afb. 16) : . Neem de deur uit de hengsels en plaats deze plat op de vloer. . Los en verwijder de 5 schroeven. . Verwijder de luchtgeleider A en reinig deze. . Vervang de afdichting om de ruit (∅ 6). . Monteer een en ander en controleer of de ruit met de voorgeschreven vrij ruimte is gemonteerd. De bovenbeschreven werkzaamheden mogen alleen door een vakman worden verricht.

Los bout enigszins en draai bout wat vaster. NB : Het verstellen van de bouten drukt de afdichting van de klep sterker op de vuurhaard. NORMAAL ONDERHOUD

hot Laat de haard en de schoorsteon bij storing of defecten altijd door een vakman repareren.

De klep dicht niet voldoende af :

Laat de haard volledig nazien. Hot is vooral van belang dat de gasdichtheid wordt gecontroleerd (afdichtingen, vergrendeling, steundelen, frame). Controleer de sluiting van de klep ; het kan zijn dat het handvat moet worden nagesteld. Ga hierbij als volgt te werk (Afb. 14) :

Reinig de heteluchtroosters in de schouw of de kap eveneens regelmatig. Hoe fijner het raster, des te eerder ze verstopt raken.

7 - ALGEMENE GARANTIE VOORWAARDEN

MODALITEITEN DEVILLE garandeert, behalve de wettelijke garantie bij verborgen gebreken, het onderhoud van materiaal bij zichtbare gebreken of bij bestelde en geleverde apparaten die niet conform zijn. Zonder de transporteur te benadelen,moeten de klachten, over apparaten met zichtbare gebreken of over apparaten die niet conform zijn, binnen vijf dagen worden ingediend bij DEVILLE, per aangetekende brief. De koper moet daarbij de bewijzen leveren van de geconstateerde gebreken. Bovendien moet de koper alle faciliteiten aan DEVILLE laten om de gebreken of anomaliën te constateren en er een oplossing voor te zoeken. De koper moet het materiaal, dat niet conform is, eveneens ter beschikking stellen aan DEVILLE volgens de instructies van deze laatst genoemde. Niets van het materiaal mag teruggezonden worden zonder voorafgaand akkoord.

UITBREIDING GARANTIE De garantie van DEVILLE dekt, met uitsluiting van iedere schadeloosstelling of schadevergoeding, gratis vervanging of reparatie van het materiaal of onderdeel dat is gebleken defekt te zijn (behalve versleten onderdelen) door zijn service afdeling, met uitzondering van werkkosten en voorrijden. Barstjes in het email bij de geëmailleerde apparaten worden nooit beschouwd als fabricatiefout. Ze worden veroorzaakt door verschil in uitzetting van plaatijzer - email of gietijzer email en veranderen niet de adhesie. De vervangende stukken onder bezwarende voorwaarden geleverd zijn zes maanden gegarandeerd vanaf de faktuurdatum ; iedere aanvullende garantie gegeven door een doorverkoper van DEVILLE geeft geen verplichtingen aan DEVILLE. Bij een beroep op garantie moet het garantie certificaat met stempel en datum van de doorverkoper van DEVILLE absoluut getoond kunnen worden Dit certificaat moet eveneens worden getoond bij vraag om reparatie van het apparaat, of wel moet de talon of het afscheurbare gedeelte van het certificaat teruggestuurd worden binnen de toegestane termijn, volgens de organisatie DEVILLE zelf. Bij gebreke, kan de datum op de facture door DEVILLE verzonden, niet in aanmerking genomen worden. De ingrepen,door de garantie gewaarborgt, kunnen niet een verlenging van deze garantie tot gevolg hebben.

DUUR De duur van de contractuele garantie, door DEVILLE verzekerd, is een jaar vanaf de aankoopdatum van het apparaat door de koper, onder voorwaarde dat de klachten vallen onder de hier bovengenoemde modaliteiten en binnen de toegestane termijn zijn geformuleerd. De reparatie, de vervanging of verandering van onderdelen gedurende de garantieperiode kan niet tot gevolg hebben, dat de duur van de garantie verlengd wordt, noch aanleiding geven tot schadeloosstelling van eventuele onkosten, te late bezorging ongelukken of wat voor schade ook.

UITSLUITING De garantie wordt niet geven in de volgende gevallen : Installatie en montage van de apparaten waarvan de taak niet aan DEVILLE behoort. Dienovereenkomstig kan DEVILLE alleen aansprakelijk worden gesteld bij materiële schade of ongelukken van personen, die het gevolg zijn van een installatie die niet conform is met wettelijke en gereglementeerde clausulen (bij voorbeeld wanneer een aardedraad niet is verbonden ; bij slechte trek van een installatie) ; Normale slijtage van het materiaal of abnormaal gebruik of aanwending van het materiaal onder andere bij industriëel of commercieel gebruikof gebruik van het materiaal waarvoor het niet gemaakt is. Dat is bijvoorbeeld het geval wanneer de voorgeschreven voorwaarden in de voorschriften van DEVILLE niet worden gerespecteerd : blootstelling aan condities van buiten die het apparaat zoals te hoge vochtgraad of een ongewone variatie van de electriche spanning. Afwijking, schaden, beschadiging of ongeluk veroorzaakt door een choc, val, onachtzaamheid, gebrek aan toezicht of onderhoud van de koper ; Wijziging, transformatie of ingreep door personeel of onderneming die niet erkend is door DEVILLE of die gedaan is met vervangende onderdelen welke niet afkomstig of niet erkend zijn door de maker.

Deze voorwaarden preciseren en vullen de algemene garantievoorwaarden hierboven beschreven aan en hebben voorrang op deze en verwijzen naar het bijgevoegde blad "Speciale verkoopvoorwaarden DEVILLE – Garantie”.
