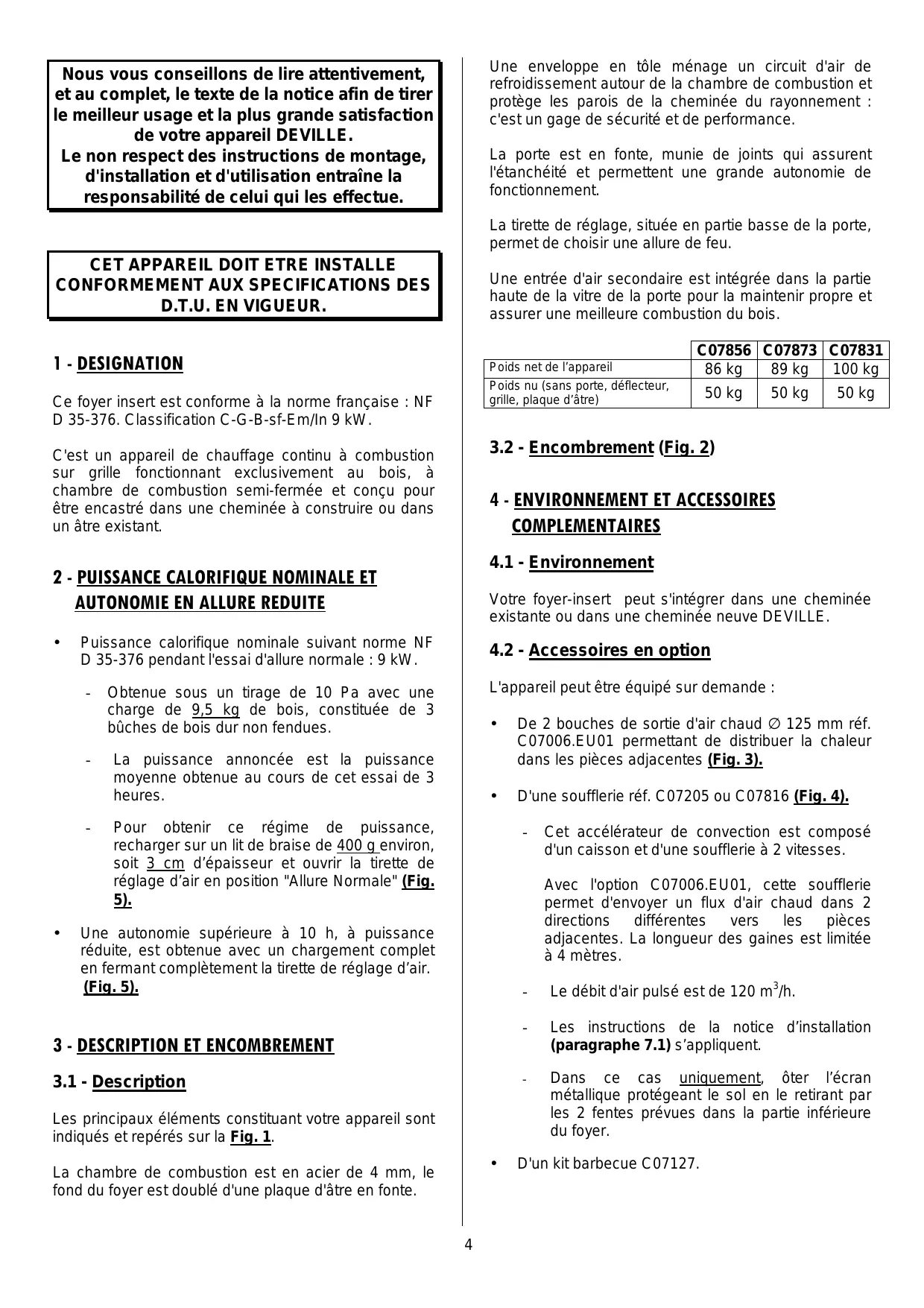

Une enveloppe en tôle ménage un circuit d'air de refroidissement autour de la chambre de combustion et protège les parois de la cheminée du rayonnement : c'est un gage de sécurité et de performance.

Nous vous conseillons de lire attentivement, et au complet, le texte de la notice afin de tirer le meilleur usage et la plus grande satisfaction de votre appareil DEVILLE.

Le non respect des instructions de montage, d'installation et d'utilisation entraîne la responsabilité de celui qui les effectue.

La porte est en fonte, munie de joints qui assurent l'étanchéité et permettent une grande autonomie de fonctionnement.

La tirette de réglage, située en partie basse de la porte, permet de choisir une allure de feu.

Une entrée d'air secondaire est intégrée dans la partie haute de la vitre de la porte pour la maintenir propre et assurer une meilleure combustion du bois.

1 - DESIGNATION Poids net de l’appareil

Poids nu (sans porte, déflecteur, grille, plaque d’âtre)

Ce foyer insert est conforme à la norme française : NF D 35-376. Classification C-G-B-sf-Em/In 9 kW.

Votre foyer-insert peut s'intégrer dans une cheminée existante ou dans une cheminée neuve DEVILLE.

Puissance calorifique nominale suivant norme NF D 35-376 pendant l'essai d'allure normale : 9 kW.

C'est un appareil de chauffage continu à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi-fermée et conçu pour

être encastré dans une cheminée à construire ou dans un âtre existant.

C07856 C07873 C07831

4.2 - Accessoires en option

L'appareil peut être équipé sur demande :

Obtenue sous un tirage de 10 Pa avec une charge de 9,5 kg de bois, constituée de 3 bûches de bois dur non fendues.

La puissance annoncée est la puissance moyenne obtenue au cours de cet essai de 3 heures.

De 2 bouches de sortie d'air chaud ∅ 125 mm réf.

C07006.EU01 permettant de distribuer la chaleur dans les pièces adjacentes (Fig. 3).

D'une soufflerie réf. C07205 ou C07816 (Fig. 4).

Pour obtenir ce régime de puissance, recharger sur un lit de braise de 400 g environ, soit 3 cm d’épaisseur et ouvrir la tirette de réglage d’air en position "Allure Normale" (Fig.

Cet accélérateur de convection est composé d'un caisson et d'une soufflerie à 2 vitesses.

Avec l'option C07006.EU01, cette soufflerie permet d'envoyer un flux d'air chaud dans 2 directions différentes vers les pièces adjacentes. La longueur des gaines est limitée à 4 mètres.

Une autonomie supérieure à 10 h, à puissance réduite, est obtenue avec un chargement complet en fermant complètement la tirette de réglage d’air.

3 - DESCRIPTION ET ENCOMBREMENT

3.1 - Description Les principaux éléments constituant votre appareil sont indiqués et repérés sur la Fig. 1. •

La chambre de combustion est en acier de 4 mm, le fond du foyer est doublé d'une plaque d'âtre en fonte.

Le débit d'air pulsé est de 120 m /h.

Les instructions de la notice d’installation

(paragraphe 7.1) s’appliquent.

Dans ce cas uniquement, ôter l’écran métallique protégeant le sol en le retirant par les 2 fentes prévues dans la partie inférieure du foyer.

Eviter l'utilisation des bois résineux (pins, sapins,

épicéas...) qui nécessitent un entretien plus fréquent de l'appareil et du conduit.

4.3 - Montage des accessoires en option

Montage de la soufflerie C07205 ou C07816 et de l’ensemble départ d’air chaud C07006.EU01 :

5.2.2 - Combustible de remplacement

Ces ensembles, fournis en option, doivent être montés avant l’installation du foyer dans la cheminée.

Pour effectuer le montage, se reporter aux indications des notices jointes à ces options.

La briquette de lignite, en fonctionnement "porte fermée" uniquement, permet l'obtention d'allures réduites de longue durée.

Limiter la charge à 4 kg et placer la tirette de réglage d'air en position intermédiaire (Fig. 5b ou 6).

Ce "foyer fermé" est un véritable appareil de chauffage:

Tous les combustibles autres que le bois et la briquette de lignite sont interdits, notamment le charbon et ses dérivés.

Fonctionnement en allure réduite de longue durée.

Les flambées de petits bois, sarments, planchettes, paille, carton sont dangereuses et à exclure.

5.3 - Emploi des organes de manoeuvre et des accessoires

Attention : L'action sur la tirette de réglage d'air permet d'obtenir un supplément d'air pour l'allumage : "Position Allumage" voir Fig. 6.

La "Position Allumage" est réservée exclusivement aux opérations de reprise et d'allumage, elle ne doit pas être maintenue plus de 30 min. sous peine de graves dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de la "Position Allumage".

Tirette de réglage d'air :

Elle doit être manœuvrée par l’intermédiaire du tisonnier APPAREILS EQUIPES D’UN REGISTRE D’ALLUMAGE

. La "Position d'Allumage" est obtenue en manoeuvrant la tirette directement avec la main : cette position ne doit être utilisée que lorsque l'appareil est "froid" et en effectuant les opérations suivantes :

Après réalisation de la cheminée et mise en place de l'appareil, respecter le temps de séchage des matériaux utilisés pour la construction (2 à 3 semaines).

Pousser le bouton de manoeuvre de la tirette de réglage d'air jusqu'à la butée correspondant au verrouillage de la "Position d'Allumage".

Après le premier allumage (voir paragraphe

5.4.1), faire un feu modéré pendant les premières heures en limitant le chargement de l'appareil (une bûche de ∅ 15 cm) avec la tirette d'air en allure intermédiaire (Fig. 5b ou 6) selon le type d'appareil) : montée en température progressive de l'ensemble des éléments de la cheminée et dilatation normale de l'appareil.

Lever l'index de déverrouillage situé sur la droite de la tirette de réglage Opération n°3 : Maintenir l'index en position haute avec la main droite et pousser le bouton de manoeuvre vers la gauche avec la main gauche : vous êtes en "Position d'Allumage"'.

Pendant les premières utilisations, une odeur de peinture peut se dégager de l'appareil : aérer la pièce pour limiter ce désagrément.

Après l’allumage, pour revenir en position d'allure normale, d'allure intermédiaire ou d'allure réduite (voir

Fig. 6), utiliser le tisonnier pour pousser le bouton de manoeuvre de la tirette de réglage d'air qui peut être chaud.

5.2.1 - Combustible recommandé Bois dur : chêne, charme, hêtre, châtaignier, etc... en bûche de 50 cm de longueur.

Nous vous conseillons d'utiliser du bois très sec (20 % d'humidité maximum), soit 2 ans de stockage sous abri après la coupe, afin d'obtenir de meilleurs rendements et d'éviter le bistrage du conduit de fumée et des vitres.

Elle doit être manœuvrée par l’intermédiaire du tisonnier (Fig 7).

- Entrouvrir la porte, marquer un temps d’arrêt pour amorcer le tirage correspondant au fonctionnement porte ouverte, puis ouvrir lentement la porte.

Ouvrir la tirette de réglage d'air .

Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante (∅ 3 à 5 cm).

Enflammer le papier et refermer la porte (la laisser légèrement entrouverte pour accélérer l'embrasement en évitant le refoulement de fumée hors de l’appareil).

Lorsque la charge de "petit bois" est bien enflammée, ouvrir la porte, charger l'appareil avec le combustible recommandé.

Le fonctionnement continu en allure réduite, surtout pendant les périodes de redoux et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron.

Alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

Après un fonctionnement en allure réduite, la vitre peut s'obscurcir à cause d'un léger bistrage. Ce dépôt disparaît normalement en fonctionnement à plus vive allure par pyrolyse.

5.4.2 - Fonctionnement

5.4.2.1 Fonctionnement en foyer fermé •

L'allure désirée est obtenue en agissant sur les organes de manoeuvre (voir paragraphe 5.3) et en choisissant une charge correspondant aux besoins, soit :

- Pour un chauffage maximum, charger l'appareil avec 3 bûches d'environ 12 cm de diamètre.

- La raclette permet d'effectuer le décendrage de la grille (Fig. 8).

- Pour une allure intermédiaire, utiliser une charge moins importante : une ou deux bûches.

- Le cendrier, situé sous la grille, est facilement extrait en le tirant à l'aide du tisonnier.

- Pour un chauffage de longue durée en allure réduite, utiliser une ou deux bûches non fendues de diamètre supérieur à 15 cm.

L'air utilisé pour la combustion du bois arrive sous la grille lorsque la tirette de réglage d'air est ouverte.

Cet air assure également le refroidissement de la grille. Il est donc indispensable, pour obtenir les performances optimales et éviter la dégradation de la grille sous l'effet de la surchauffe, d'éviter son obstruction en procédant régulièrement au décendrage et à l'évacuation des cendres.

Le niveau des cendres ne doit jamais atteindre la grille en fonte de l'appareil.

5.4.2.3 Règles de sécurité

Pour obtenir une allure réduite de longue durée, procéder au chargement sur un lit de braises à peine rougeoyantes.

Pour obtenir un embrasement rapide, relancer le feu avec du "petit bois", effectuer le chargement, maintenir éventuellement la porte entrouverte pendant quelques minutes pour accélérer l’embrasement, en gardant l’appareil sous surveillance, puis fermer la porte. Cette opération permet d’accélérer la reprise, notamment si le bois est humide.

Effectuer les changements d'allure (passage de l'allure normale à l'allure réduite par exemple) avant les rechargements, pendant la phase de combustion des braises, pour permettre à l'appareil et au conduit des fumées de changer progressivement de régime.

Pour éviter les refoulements des fumées et les chutes de cendres dans la pièce, au moment des rechargements, l’ouverture de la porte nécessite plusieurs précautions :

Ne jamais jeter d'eau pour éteindre le feu.

La vitre de l'appareil est très chaude : attention aux risques de brûlures notamment pour les enfants. L'appareil dégage, par rayonnement à travers le vitrage, une importante chaleur : ne pas placer de matériaux, ni d'objets sensibles à la chaleur : à une distance inférieure à 1,50 m de la zone vitrée. Vider le contenu du cendrier dans un récipient métallique ou ininflammable exclusivement réservé à cet usage. Les cendres, en apparence refroidies, peuvent être très chaudes même après quelques temps de refroidissement. Ne pas mettre en place des matériaux facilement inflammables au voisinage de l'appareil et dans le bûcher. En particulier, ne pas stocker de bois sous l'appareil.

6 - CONSEILS DE RAMONAGE ET D'ENTRETIEN DE L'APPAREIL ET DU CONDUIT DE FUMEE Le ramonage mécanique du conduit de fumée est obligatoire, il doit être réalisé plusieurs fois par an dont une fois au moins pendant la saison de chauffe. Un certificat doit être établi par l'entrepreneur.

- Arrêter le ventilateur pour éviter d’aspirer les cendres qui risquent de tomber devant l’appareil.

A l'occasion des ramonages, il faudra :

. Dégonder la porte et la poser à plat.

Procéder au démontage du déflecteur :

- Démonter le déflecteur : en le soulevant et en le tirant vers l’avant (Fig. 9 et Fig. 10).

. Enlever le guide d'air A et le nettoyer.

- laisser descendre la partie arrière du déflecteur et le sortir (Fig. 11).

. Changer le joint d'étanchéité en périphérie de vitrage (∅ 6).

- Pour remonter le déflecteur : agir dans l'ordre inverse du démontage.

. Remonter l'ensemble et vérifier que le jeu de vitrage préconisé est respecté.

Cette opération doit être effectuée par professionnel qualifié.

Vérifier complètement l'état de l'appareil et en particulier les éléments assurant l'étanchéité : joints et organes de verrouillage, pièces d'appui (porte, châssis).

Vérifier l'état du conduit de fumée et du conduit de raccordement : tous les raccords doivent présenter une bonne tenue mécanique et avoir conservé leur

. Procéder successivement par desserrage de la vis et serrage de la vis .

. Agir par ¼ de tour sur les 2 vis et recommencer l'opération si cela est nécessaire.

NOTA : Cette opération augmente la pression du joint d'étanchéité de la porte sur l'appareil.

Contrôler l'efficacité de la clenche de fermeture de la porte et, si c'est nécessaire, effectuer les réglages suivants (Fig. 14) :

- Durcir la fermeture de la porte :

Nettoyez à l'aspirateur l'intérieur de la hotte pour

éviter l'accumulation de poussières ; dégager si nécessaire le circuit de convection d'air chaud.

En cas d’anomalie : faire réparer l’installation par un professionnel.

- Assouplir la fermeture de la porte :

Nettoyer la vitre avec un chiffon humide et de la cendre. Si c'est nécessaire, utiliser un produit de nettoyage spécifique en respectant les instructions d'utilisation : attendre que l'appareil soit complètement refroidi pour procéder à cette opération.

. Procéder successivement par desserrage de la vis et serrage de la vis .

. Agir par ¼ de tour sur les 2 vis et recommencer l'opération si cela est nécessaire. NOTA : Cette opération diminue la pression du joint d'étanchéité de la porte sur l'appareil.

Nettoyer régulièrement la réglette d’admission d’air secondaire.

- Enlever à l'aspirateur les particules et poussières qui sont coincées entre le guide d’air et le verre. Si nécessaire glisser une fine lame ou une feuille de carton rigide entre le guide d’air et la vitre (Fig. 13) pour faciliter le nettoyage

(déblocage des particules). - Gratter avec l’extrémité d’un objet métallique l’arrête inférieure de la réglette d’admission d’air pour enlever le bistre qui a pu s’y agglomérer (Fig 12). Ces particules gênent la formation du film d'air secondaire qui protège le vitrage du contact direct avec les fumées et complète la combustion du bois. Ces opérations doivent être effectuées dès que le verre est sale et impérativement après extinction du foyer. Si des traces de suies localisées et très marquées (Fig. 15) réapparaissent et se multiplient, il est nécessaire de démonter le guide d'air pour effectuer un décrassage plus complet (Fig. 16) : 7

Nettoyer régulièrement les grilles de sorties d’air chaud de la hotte. Elles se colmatent d’autant plus rapidement que leur maillage est fin : choisissez une fréquence adaptée.
