MODE D'EMPLOI C07888 - VUE ECLATEE 01-07-03 DEVILLE

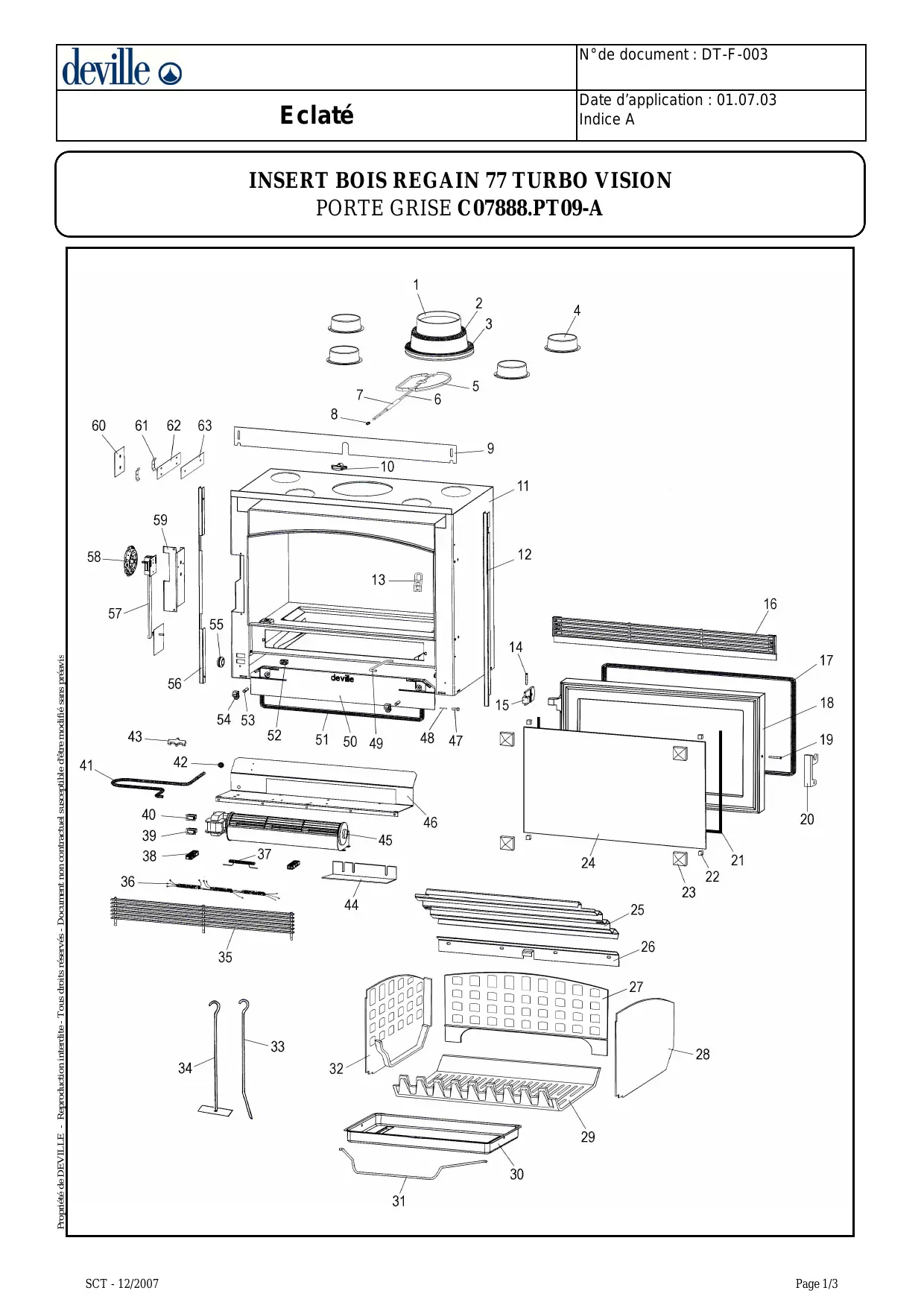

| deville ⊙ | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |

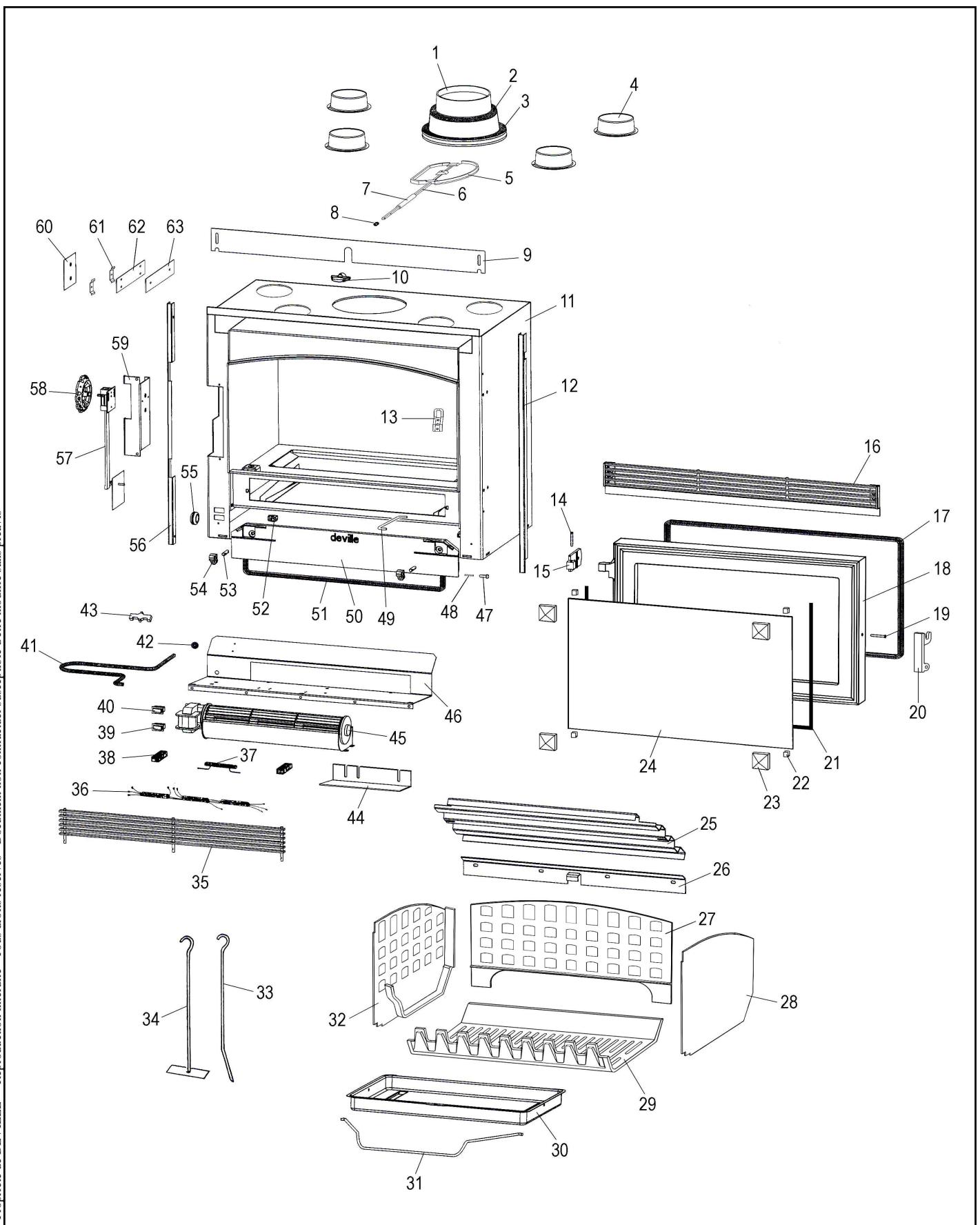

INSERT BOIS REGAIN 77 TURBO VISION
PORTE GRISE C07888.PT09-A
INSERT BOIS REGAIN 77 TURBO VISION
| deville ◎ | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
PORTE GRISE C07888.PT09-A
| REP. | DESIGNATION | REF. PIECE | l'ereURG |
| 1 | Buse | P0T19345 | |
| 2 | Kit tresse - Ø8 - Noir | D0045938 | X |
| 3 | Joint de buse | P0023194 | X |
| 4 | Buse d'air chaud (4) | P0019040 | |
| 5 | Volet de buse | P0T23144 | |
| 6 | Tige de commande | P0021271 | |
| 7 | Tube entretoise | P0T21275 | |
| 8 | Ressort | P0016964 | |
| 9 | Plaque obturatrice | P0026772/P09E | |
| 10 | Manette | P0T18660 | |
| 11 | Ens. corps de chauffe ➀ | P0049789 | |
| Ens. corps de chauffe | P0051197 | ||
| 12 | Longeron latéral droit | P0021305/P09E | |
| 13 | Gâche | P0021268 | |
| 14 | Goupille cannelée - 5-40 (2) | P0772540 | |
| 15 | Charnière de porte (2) | P0T26744 | |
| 16 | Ens. grille d'enjoliveur | P0050994/P09E | |
| 17 | Kit tresse - Ø15 - Noir | D0045928 | X |
| 18 | Porte | P0T26844 | |
| 19 | Axe de poignée porte de chargement | P0021286 | |
| 20 | Poignée de porte de chargement | P0T21259 | |
| 21 | Joint de verre (1,33 m) | P0031148 | X |
| 22 | Profilé entretoise - 20/10 (0,04 m) | P0019088 | |
| 23 | Enjoliveur d'angle (4) | P0T26845/P06B | |
| 24 | Verre de porte | P0050992 | X |
| 25 | Déflecteur | P0047205 | X |
| 26 | Equerre support déflecteur | P0046165 | |
| 27 | Plaque arrière | P0021588 | X |
| 28 | Plaque latérale droite | P0021590 | X |
| 29 | Corbeille de foyer | P0021587 | X |
| 30 | Cendrier | P0020366 | |
| 31 | Anse de cendrier | P0018715 |
| REP. | DESIGNATION | REF. PIECE | lereURG |
| 32 | Plaque latérale gauche | P0021589 | X |
| 33 | Tisonnier | P0018987 | |
| 34 | Raclette | P0013447 | |
| 35 | Ens. grille de ventilateur | P0026709/P09E | |
| 36 | Faisceau | P0023106 | |
| 37 | Résistance - 300 Ω | P0019072 | X |
| 38 | Domino - 3 plots (2) | P0014916 | |
| 39 | Inverseur | P0050706 | |
| 40 | Sélecteur auto/manu | P0050707 | |
| 41 | Cordon d'alimentation - 3 conducteurs | P0020901 | |
| 42 | Passe-fil - Ø8 - Caoutchouc (2) | P0019041 | |
| 43 | Thermostat à disque bimétallique | P0037182 | |
| 44 | Carton isolant | P0023153 | |
| 45 | Ventilateur | P0019061 | |
| 46 | Support ventilateur | P0026859 | |
| 47 | Axe (2) | P0012384 | |
| 48 | Ressort (2) | P0012385 | |
| 49 | Arrêt de porte | P0019432 | |
| 50 | Porte de cendrier | P0T18897 | |
| 51 | Kit tresse - Ø12 - Noir | D0045932 | X |
| 52 | Verrou (2) | P0T13358 | |
| 53 | Axe de manette (2) | P0018930 | |
| 54 | Manette de fermeture (2) | P0T18929 | |
| 55 | Passe-fil - Ø30 - S | P0021297 | |
| 56 | Longeron latéral gauche | P0021266/P09E | |
| 57 | Ens. thermostat | P0017811 | X |
| 58 | Manette de thermostat | P0T17782/P09E | |
| 59 | Support thermostat | P0026784/P09E | |
| 60 | Cache | P0050472 | |
| 61 | Pince bulbe (2) | P0017804 | |
| Ressort (2) | P0047848 | ||
| 62 | Plaque support bulbe | P0017803 |
A fournir pour les apparèints antérieurs au N° de série 0187715
INSERT BOIS REGAIN 77 TURBO VISION
| deville ◎ | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
PORTE GRISE C07888.PT09-A
| REP. | DESIGNATION | REF. PIECE | l'ère URG |
| 63 | Joint support bulbe ➀ | P0023193 | |
| Joint de bulbe | P0050918 | ||
| - | Ens. soufflerie | P0049827 | |
| - | Serre-câble clipsable | P0016278 | |
| - | Joint mousse - 18x6 (0,6 m) | P0017203 | |
| - | Joint mousse - 10x9 (0,12 m) | P0061034 | |
| - | Ens. filerie | P0046103 | |
| - | Gaine soie de verre (0,22 m) | P0013872 | |
| - | Goupille élastique - E 3-14 (6) | P0777314 | |
| - | Goupille fendue - V 2-25 | P0779225 | |
A fournir pour les apparèints antérieurs au N° de série 0187715
| REP. | DESIGNATION | REF. PIECE | lere URG |
