GEBRUIKSAANWIJZING ME443-2 VIKING

Grasfangkorb entleeren 21

Wartung 22

Allgemein 22

Gerat reinigen 22

11.5 Grasfangkorb entleeren

Verletzungsgefahr!

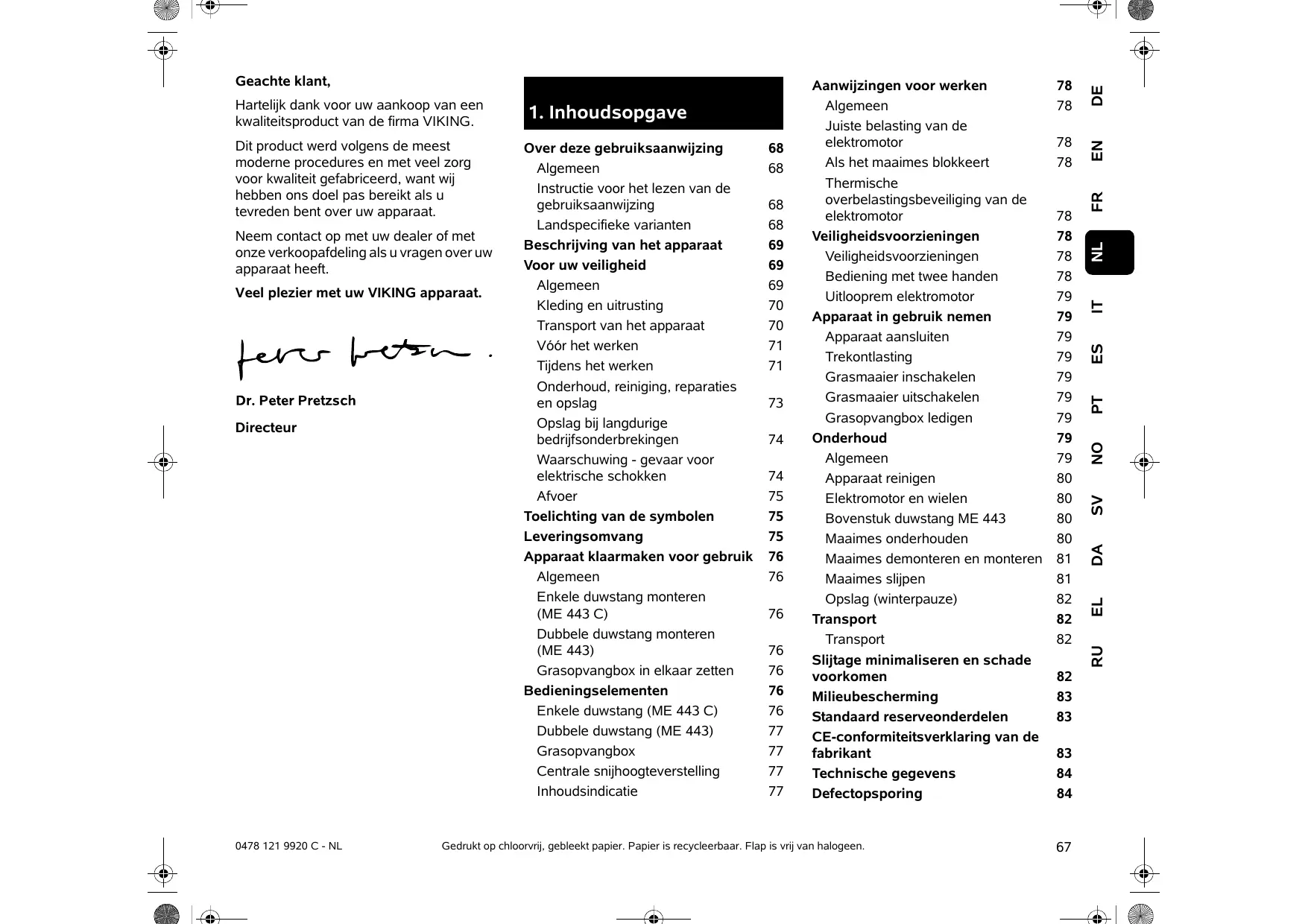

Hartelijk dank voor uw aankoop van een kwaliteit'sproduct van de firma VIKING.

Dit product werd volgens de meest moderne procedures en met veel zorg voor kwaliteit gefabricieerd, want wij hebben ons doel pas bereikt als u tevreden bent over uw apparaat.

Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VIKING apparaat.

Dr. Peter Pretzsch

Director

1. Inhoudsopgave

Overdeze gebruiksaanwijzing 68

Algemeen 68

Instructie voor het lezen van de gebruiksaanwijzing 68

Landspecifieke varianten 68

Beschrijving van het apparatus 69

Voor uw veiligheid 69

Algemeen 69

Kleding en uitrusting 70

Transport van het apparatus 70

Vórór het werken 71

Tijdens het werken 71

Onderhoud, reiniging, reparations en opslag 73

Opslag bij langdurige bedrijfsonderbrekingen 74

Waarschuwing -gevaar voor elektrische schokken 74

Afvoer 75

Toelichting van de symbolen 75

Leveringsomvang 75

Apparaat klaarmaken voor gebruik 76

Algemeen 76

Enkele duwstang monteren (ME 443 C) 76

Dubbeleduwstangmoneren (ME443) 76

Grasopvangbox in elkaar zetten 76

Bedieningseinlementen 76

Enkele duwstang (ME 443 C) 76

Dubbeleduwstang (ME 443) 77

Grasopvangbox 77

Centrale snijhoogteverstelling 77

Inhoudsindicatie 77

Aanwijzingen voor werken 78

Algemeen 78

Juiste belasting van de elektromotor 78

Als het maimes blokkeert 78

Thermische overbelastingsbeveiliging van de elektromotor 78

Veiligheidsvoorzieningen 78

Veiligheidsvoorzieningen 78

Bediening met twee handen 78

Uitlooprem elektromotor 79

Apparaat in gebruik nemen 79

Apparaat aansluten 79

Trekontlasting 79

Grasmaier inschakelen 79

Grasmaier uitschakelen 79

Grasopvangbox ledigen 79

Onderhoud 79

Algemeen 79

Apparaat reinigen 80

Elektromotor en WIelen 80

Bovenstuk duwstang ME 443 80

Maaiames onderhoden 80

Maaiames demonteren en monteren 81

Maaiimes slijpen 81

Opslag (winterpauze) 82

Transport 82

Transport 82

Slijtage minimaliseren en schade voorkomen 82

Milieubescherming 83

83

CE-conformiteitsverklaring van de fabrikant 83

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKING werkkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�am voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaatk.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat+zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik links' en 'rechts in de gebruiksaanwijzing:

De gebruiker staat anschter het apparaat en kijkt in de rijrichting maar voren.

Hoofdstukverwijzig:

aar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzing maar een hoofdstuk: ( 2.1)

Markeringen van tekst passages:

De beschreiben aanwijzingen{kennen zoals in de volgende voorbeelden bemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

• productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreiben symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevalten en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen möglichk of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

i Aanwijzing Informatie v

apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbol koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

2.3 Landspecifieke varianten

VIKING levert affankelijk van het leveringsland oplaadapparaten met verschillende stekkers en schakelaars.

In de afbeeldingen worden oplaadapparaten met eurostekkers weergegeben. Apparaten met andere stekkeruitvoeringen worden opdezelfdemanier op de voeding aangesloten.

3. Beschrijving van het apparaat

ME 443:

1 Bovenstuk duwstang
2 Snelspanner
3 Onderstuk duwstang
4 Motorkap
5 Voorwiel
6 Handgreep voor
7 Typeplaatje
8 Behuizing
9 Achterwiel
10 Hendel snijhoogteverstelling
11 Handgreep acheter
12 Grasopvangbox
13 Inhoudsindicatie (grasopvangbox)
14 Beugel motorstop
15 Startknop
16 Netaansluiting
17 Trekontlasting

ME 443 C:

18 Bovenstuk duwstang
19 Vergrendelingshendel duwstang
20 Duwstangconsole
21 Motorkap
22 Voorwiel
23 Handgreep voor
24 Typeplaatje
25 Behuizing

ME 443 C:

26 Achterwiel
27 Hendel snijhoogteverstelling
28 Handgreep acheter
29 Grasopvangbox
30 Inhoudsindicatie (grasopvangbox)
31 Beugel motorstop
32 Netaansluiting
33 Trekontlasting
34 Startknop

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acht enomen.

Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen. Bewaar de

gebruiksaanwijzing voor later gebruik zorgvuldig op een veiligeplaats.

Deze veiligheidsmaatregelen+zijn onontbeerlijk voor uwveiligheid,maar deze opsomming is Nietuitputtend. Gebruik het apparaat aktijd verstandig en met verantwoordelijkkeidsgevoel,en denk erom dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat.

Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd+zijn. Elke gebruiker要去 vór de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.

Bij deze instructie要去 de gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist+zijn.

Levensgevaar door verstikking! Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmaterial. Houd verpakkingsmaterial als.altijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. De gebruiksaanwijzing is onderdeel van het apparaat en moet.altijd worden meegegeven.

Laat het apparaat in geen geval gebruiken door kinderen, Personen met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens of onvoldoende ervaring en kennis of Personen die nicht met de instructies vertrouwd zijn.

Kinderen ofjongerenonder16jaarmogen hetapparaatnietgebruiken.De minimummleeftijdvan de gebruiker kan vastgelegd+zijn inplaatselijkebepalingen.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutn werkken. Na het gebruik van alcohol, drugs

of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Het apparaat is bedoeld voor privé gebruik.

Let op - Gevaar voor ongevallen!

Het apparaat is alleen bedoeld voor het maaien van grayscale. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag het apparaat bijvoorbeeld Niet worden ingezet voor volgende werken (onvolledige opsomming):

• het trimmen van bosjes, heggen en struiken,
• het snoeien van rankgewas,
• gazononderhoud op dakbeplantingen en in bloembakken,
• het hakselen en verkleinen van boomen heggensnoeisel,
• het schoonmaken van voetpaden (opzuiigen, wegblazen),
• het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen.
• het transporteren van maiaigoed, buiten de in de waaroor bedoelde grasopvangbox.

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage van toebehoren die door VIKING zich goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie vervalt. Neem voor informatatie over goedgekeurde toebehoren contact op met uw VIKING vakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het elektromotortoerental worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden, langus wegen en op land- en bosbouwbedrijven要去 u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen!

Een overmatige belasting door trillingen kan schade aan de

bloedsomloop en het zenuwstelselveroorzaken,vooral bij personen metcirculatiestoornissen.Raadpleeg een artswanner er symptomen optreden die doorde trillingen zouden+kennen zinveroorzaakt.

Deze symptomen treten voornamelijk op bij de vingers, handen of polsen en zich bijvoorbeeld (onvolledige opsomming):

• gevoelloosheid,
• pijn,
  slappe spieren,
• huidverkleuringen,
• onaangenaam kriebelen.

4.2 Kleding en uitrusting

Draagijdens werkzaamheden altijd stevige schoenen met grip.

Werk nooit op blote voeten of held op sandalen.

Bij onderhouds- en
reinigingswerkzaamheden en
tijdens het vervoer van de
machine ook telkens stevige

handschoenen dragen en lang haar samenbinden en bedekken (hoofddoek, muts enz.).

Bij het slijpen van het maaimes moet algijd een geschikte veiligheidsbril worden gedragen.

De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.

Draag nooit losese kledingstukken die aan draaiende onderdelen (bedieningshendel) können blijven hangen - ook geen sieraden, geen stropdassen en geen sjaals.

4.3 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hare onderdelen van het apparaat te voorkomen.

Schakel het apparaat voor het transportuit, trek de voedingskabel eraf en LAST hetmes tot stilstandkommen.

Transporteer het apparaatuitsluitend met afgekoelde electromotor.

Let op het gewicht van het apparaat en gebruik zo nodig voor het laden geschikte hulpmiddelen (laadhellingen, hefvoorzieningen).

Maak het apparaat en de erbij
getransporteerde apparatuur
(bijv. grasopvangbox) met geschikte
bevestigingsmaterialen (gordels, kabels,
enz.) vast aan het laadoppervlak.

Maaiimes bij het optillen en dragen nicht aanraken.

Raadpleeg de informatatie in het hoofdstuk "Transport". Daar worden beschreiben hoe het apparaat op te tillen of vast te sjorren is. ( 13.1)

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

4.4 Vór het werkken

Het要去 duidelijk zijn, dat er alleen personen met het apparaat werkden die gebruiksaanwijzing kennen.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor inRCT.

Controller het complete terrein waarop de machine worden gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog hunnen worden geslingerd. Hindernissen (b.v. boomstromken, wortels) hunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Markeer daemon voor het maaien alle in het gazon verborgen vreeimde voorwerpen (hindernissen) die nicht verwijderd konnen worden.

Vóor het gebruik van de machine moeten versleten en beschadigde onderdelen worden verrangen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen. Stickers en alle verdere verrangingsonderdelen zijn verkrijgbaar bij uw VIKING vakhandelaar.

Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controleer vór elk gebruik:

• of het apparaat volgens de voorschriften is gemonteerd.
• of het snijgereedschap en de complete snijegenheid (maaimes, bevestigingselementen, maaiwerkbehuziring) in onberisplijke staat+zijn. Er moet vooral worden gecontrolererd op veilige montage, beschadigingen (kerven of scheuren) alsook slijtage.
• of de veiligheidsvoorzieningen (bijv. uitwerpklep, behuizing, duwstang, motorstopbeugel) in perfecte toestand zichen enaar behoren functioneren.
• of de grasopvangbox onbeschadigd en volledig gemonteerd is; een beschadigde grasopvangbox mag nicht gebrukt worden.
• of de uitlooprem van de elektromotor werk.

Indien nodig de nooodzakelijkke
werkzaamheden uitvoeren of
toevertrouwen aan de vakhandelaar.
VIKING beveelt de VIKING vakhandelaar aan.

Raadpleeg de informatatie in het hoofdstuk "Gevaar voor elektrische schokken" ( 4.8)

Schakel de elektromotor nooit zichen goed gemonteerde messen in. Gevaar voor oververhitting van de elektromotor!

4.5 Tijdens het werkken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen Niet worden verwijderd of overbrugd. In het bijzonder de motorstopbeugel nooit aan de duwstang vastzetten (bijv. door afbinden).

Opgelet - kans op letsel!

Houd handen of voeten nooit
tegen of onder draaiende
onderdelen. Raak het

ronddraaiende mes nooit aan. Blij aftijd uit de buurt van de uitwerpopening.

Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. De duwstang要去 steeds goed gemonteerd zich en mag Niet veranderd worden.

Gebruik het apparaat nooit met neergeklapte duwstang.

Bevestig nooit voorwerpen aan de duwstang (b. v. werkkleding). Wikkel geen verlengsnoeren om de duwstang.

Werk alleen bij daglicht of bij goede kunstverlichting.

Werk nicht bij omgevingsttemperaturen van minder dan +5^

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitgliden te voorkomen要去 bijzonder voorzichtig worden gewerkt.
Indien möglich het apparaat Niet op een vochtige ondergrond gebruiken.

Laat het apparaat Niet in de regen staan.

Apparaat inschakelen:

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". ( 11.)

Houd uw voeten op voldoende afstand van het snijgereedschap.

Het apparaat moet bij het inschakelen op een vlakke bodem staan.

Het apparaat mag voor het inschakelen en tijdens het starten Niet gekanteld worden.

Start de elektromotor Niet wanner het uitwerpkanaal Niet door de uitwerpklep of de grasopvangbox is afgedekt.

Herhaaldelijkke inschakelingen binnen korteijd, in het bijzonder het "spelen" met de startknop,要去en vermeden worden.

Gevaar voor oververhitting van de elektromotor!

Werken op hellingen:

Hellingen altijd in de dwarsrichting, nooit in de lengterrichting bewerken.

Als de gebruiker bij het maaien in langsrichting de controle verliest over de grasmaier kan hij overreden worden door het maaiende apparaat.

Wees bijzonder voorzichtig als u op een helling van richting verandert.

Let steeds op een goede stand bij hellingen en vermijd om met het apparaat te werken op zeer sterke hellingen.

Om veiligheidsreden mag de machine Niet op hellingen steiler dan 25^ (46,6%) worden gezruikt. Kans op letsel!

Een stijging van de helling van 25^ betekent een verticale stijging van 46,6 cm bij een horizontale lenghte van 100 cm.

Werken:

Opgelet - kans op letsel!

Houd handen of voeten nooit
tegen of onder draaiende
onderdelen. Raak het

rondddraaiende mes nooit aan. Blij aftijd uit de buurt van de uitwerpopening. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht.

Probeer nicht om het mes te inspecteren zolang het apparaat werk. Zolang het maaimes

loopt, mag de uitwerpklep Niet worden geopend en/of mag de grasopvangbox Niet worden weggenomen. Het ronddraaiende mes kan letselveroorzaken.

Werk alsstijd stapvoets en ga bij het werkken met het apparaat vooral Niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struiikelen, uitglijden enz.

Wees bijzonder voorzichtig als u het apparaat omdraait ofaar u toe trekt.

Struikelgevaar!

Een apparaat met draaiende elektromotor of aangesloten voedingskabel mag nooit worden opgetild of gedragen.

U要去om in het grasverborgen voorwerpen heenrijden (beregeningsinstallaties,palen, waterkranen,fundamenten,stroomkabels enz.).Rijd nooit over dergelijkke voorwerpen heen.

Als het snijgereedschap of het apparaat op een hindernis of een vreemd voorwerp stuit, moet de elektromotor worden uitgeschakeld, de stekker uit het stopcontact worden getrokken en door een deskundige worden gecontroleerd.

STOP

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Schakel de elektromotor UIT,

• als het apparaat bij het transport over andere ondergronden dan gras要去 worden opgetild,
• als u het apparaat van enaar het maavilak verplaatst,
• voordat u de grasopvangbox wegneemt.
• voor u de snijhoogte aanpast.

Schakel de elektromotoruit, trek de stekker eruit en controller of het snijgereedschap geheel

• voordat u blokkades opheft of verstoppen in hetuitwerpkanaal verwijdert;

als het snijgereedschap een vreemd voorwerp heeft geraakt. Het snijgereedschap要去 eventuele schade worden gecontroleerd. Het apparaat mag Niet worden gezruikt als de messenas resp. elektromotoras beschadigd of verbogen is. Kans op letsel door defecte onderdelen!
- voordat u het apparaat controleert, reinigt of werkzaamheden aan de maaieruitvoert,b.v-snijhoogte instellen,duwstang omklappen/instellen;
- voordat u het apparaat verlaat of als het apparaat zonder toezicht is;
- voordat u het apparaat optiit of draagt;
- vór het transport.
- wonneer een vreemd voorwerp geraakt werk of als het apparaat abnormaal hard begint te trillen. Controller in deze gezallen het apparaat, in het bijzonder de snijegenheid (messen, messenas, mesbevestiging), op beschadigingen en voer de moodzakelijkke herstellingenuit voordat u het apparaat opnieuw start en ermee aan de slag.gaat.

Kans op letsel!

Hard trillen wijst meestal op een storing.

het apparaat mag vooral nicht worden gebruikt als de messenas beschadigd of verbogen is of als het maaimes beschadigd resp. verbogen is.

Laat de nooodzakelijk herstelingen door een vakman - VIKING beveelt de VIKING vakhandelaar aan -uitvoeren, indien u Niet over de nodige kennis beschikt.

De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kuren bij ongunstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die opdezelfde stroomkring zich aangesloten. In dit geval moeten passende maatregelen worden genomen (b.v. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).

4.6 Onderhoud, reiniging, reparations en opslag

Schakel het apparaat uit en trek de netstekker eruit voordat u werkzaamheden aan het

apparaat verricht, voordat u het apparaat afstelt of schoonmaakt of voordat u controleert of de aansluitkabel verstrengeld of beschadigd is.

Laat het apparaat voor opslag in een gesloten ruimte, voor onderhoudswerkzaamheden en voor reiniging volledig afkoelen.

Reiniging:

Na gebruik要去 het gehele apparaat zorgvuldig worden gereinigd. ( 12.2)

Maak de aangekoeke resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.

Gebruik nooit hogedrukreinigers en reinig het apparaat Niet onder stromend water (bijv. met een tuinslang).

Gebruik geen agressieve
reinigungsmiddelen. Dergelijkke
reinigungsmiddelen können kunststoffen
en metalen zodanig beschadigen dat deveiligheid van uw VIKING apparatus
wellicht in het geding komt.

Om brandgevaar te voorkomen,要去 de gebieden rond de koelluchtopeningen, koelvinnen en rondon de behuizing vrij honden van b ijv. gras, stro, mos, bladeren of uitstromend vet.

Onderhoudswerkzaamheden:

Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing
worden vermeld. Alle andere
werkzaamheden dient u door uw
vakhandelaar te lately uitvoeren.
Neem altijd contact op met uw
vakhandelaar als u Niet over de vereiste
kennis en gereedschappen beschikt.
VIKING raadt aan
onderhoudswerkzaamheden en reparations
uitsluitend door de VIKING vakhandelaar
te lately uitvoeren.
VIKING vakhandelaars volgen regelmatig
cursussen en krijgen voortdurend
technische informatie ter beschikking
gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zichtoegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar.

Originele VKING gereedschappen,
accessoires en verrangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften
van de gebruiker afgestemd. Originele
VIKING verrangingsonderdelen zich
herkenbaar aan het VKING
onderdeelnummer, het VKING logo en
eventueel het VKING symbol op de
onderdelen. Opkleine onderdelen kan ook
alleen het teken staan.

Houd waarschuwings- en instructiestickers algtd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VKING vakhandelaar door neue originele stickers worden verrangen. Let er bij het verrangen van een onderdeel door een neuen onderdeel op dat het/Newe onderdeel vandezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met ditke werklandschoenen en met de uiterste voorzichtigheid.

Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouteen en schroeven, en zeker de mesbout goed zich vastgedraaid.

Inspecteer het gehele apparaat en de grasopvangbox op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen要去en om veiligheidsredenen direct worden verrangen, omervoorte zorgen dat de machine altiijd in veilige staat is.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zich
verwijderd,要去en deze weer meteen en
correct worden aangebracht.

Maaimessen regelmatig controeren op veilige montage, schade en slijtage.

4.7 Opslag bij langdurige bedrijfsonderbrekingen

Het afgekoelde apparaat in een droge,
afgesloten ruimte bewaren.

Controller of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Sla het apparaat in een veilige staat op.

4.8 Waarschuwing - gevaar voor elektrische schokken

Opgelet!

Kans op stroomstoten!

Voor de elektrische
veiligheid zijn de
voedingskabel, stekker,
aan-/uit-knop en de
aansluitkabel erg belangrijk.
Beschadigde kabels, koppelingen
en stekkers of aansluitkabels die
niet aan de voorschriften voldoen,
mogen Niet gebruikt worden, zodat
gevaar voor elektrische schokken
kan worden voorkomen.

Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).

Gebruik nooit een beschadigde verlangkabel. Vervang defecte kabels door{nieuwe en repareer verlangkabels Niet.

Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn. Controller met name de voedingskabel op schade en veroudering.

Onderhouds- en herstellingswerkzaamheden aan voedingskabels mogen alleen door special opgeleide vaklui worden uitgevoerd.

Gevaar voor stroomstoten!

Een beschadigde kabel mag Niet op het stroomnet worden aangesloten en u mag een beschadigde kabel pas aanraken als deze is losgekoppeld.

Gevaar voor stroomstoten!

Beschadigde kabels, koppelingen en stekkers of aansluitkabels die nicht aan de voorschriften voldoen,ogens Niet worden gebruikt.

Raak de snijeenheden (messen) pas aan\ nadat het apparaat van de voeding is\ losgekoppeld.

Let er alkijd op dat de gebruikte voedingskabels voldoende beveiligd zich.

Ofschoon de elektromotor gegen opspattend water beschermd is, mag het apparaat nicht bij regen en ook Niet in een natte omgeving worden gezruikt.

Gebruik uitsluitend vochtwerende verlangkabels voor buitengebruik die voor het gebruik met het apparaat geschikt zijn ( 11.1)

De kabelijdens het maaien op afstand van de messen honden.

Verwijder de aansluitkabel met de stekker en de stekkerbus en trek Niet aan de aansluitkabels zich.

Bedenk dat het apparaat bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd.

U mag het apparaat alleen op een voeding aansluten die beveiligd is door een foutstroombeveiliging met een aftschakelstroom van maximaal 30mA Voor nadere informatie kunt u terecht bij de elektricien.

Omwille van de elektrische veiligheid moet de elektrokabel op de duwstang algid goed gemonteerd zich.

4.9 Afvoer

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat deze als afval worden verwerkt. Verwijder ter voorkoming van ongevallen in het bijzonder de voedingskabel resp. de elektrische kabel van de duwstang maar de elektromotor.

Kans op letsel door het snijgereedschap!

Laat ook een apparaat aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en het snijgereedschap altijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op!

Lees voor inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel!

Houd andere Personen uit deGeVarenzone.

Gevaar voor letsel!

Pas op voor scherp maai-mes. Het maaiimes loopt na het uitschakelen nog een aantal seconden na (motor/ messenrem). Schakel de motor uit en trek de netsteker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds-en reinigingswerkzaamheden verricht, voordat u controleert of de voedingskabel verstrengeld of beschadigd is en voordat u het apparaat onbeheerdchterlaat.

Gevaar voor stroomsto- ten! Houd de aansluitkabel op afstand van het snijgereedschap.

ME 443:

Elektromotor inschaken.

ME 443 C:

Elektromotor inschakelen.

ME 443 C:

Elektromotor uitschakelen.

6. Leveringsomvang

ME 443, ME 443 C:

Stk.

A Basisapparaat 1
B Bovenste gedeelte van de 1 grasopvangbox
C Onderste gedeelte van de 1 grasopvangbox
D Pin 2
- Gebruiksanawijizing 1

ME 443:

E Snelspanner 2
F Bout 2
G Kabelgeleiding 1
H Kabelclip 1
Duwstangbescherming 2

ME 443 C:

De geleverde onderdelen kannen per land en per type uitvoering verschillen.

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

Gevaar voor letsel

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veriligeid' in acht. ( 4)

• Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

7.2 Enkele duwstang monteren (ME 443 C)

Hulst (J) in de boring van de duwstang (1) invoeren.
- De beiden ringen (L) met welving maar binnen over de huls van de duwstang (1) schuiven.
- Hul's (J) en ringen (L) vasthouden en samen met de duwstang (1) in de houder van de duwstangconsole (2) duwen.
- Bout (K) van buitenaar bennen door de boringingeninde duwstang (1) en aan de duwstangconsole (2) steken. Moer (M) opschroeven en bout (K) met 20-25 Nm aandraaien.

Elektrokabel monteren:

• Elektrokabel (3) zoals aufgebeeld in de steunen (4) op het kabellabyrint van de duwstangconsole leggen.

7.3 Dubbele duwstang monteren (ME 443)

• Bout (F) door de boring van de kabelgeleiding (G) steken.
• Bovenstuk duwstang (2) aan het onderstuk duwstang (1) vasthouden.
• Kabelgeleiding (G) aan elektrokabel (3) inhangen en bout (F) van binnen maar buiten door de boring steken.
• Aan de tegenovergestelde zichdebout (F) van binnen maar buiten door deboringen steken.
• Duwstangbescherming (I) aanbrengen en snelspanners (E) op de bouten (F) schroeven (er要去 ongeveer een schroefdraad van de bout uitsteken) en waar boven klappen.
• Correcte montage controleren: De snelspanners (E) dienen zo sterk aangetrokken te zich dat ze zichbij de duwstang aansluiten en dat het bovenstuk duwstang vast met het onderstuk duwstang verbonden is. Als de duwstang Niet vast gemonteerd zit of de snelspanners Niet juist zitten, de snelspanners openen en zover verdraaien tot ze vastzitten.

Kabelclip monteren:

Gevaar voor stroomstoten!

Om schade aan de isolatielaag van de duwstang te voorkomen, kabelclip alleen met de hand erop drukken en geen gereedschap (bijv. hamer, schroevendraier) gebruiken.

• Elektrokabel (3) met kabelclip (H) op bovenstuk duwstang bevestigen. Houd op het bovenstuk duwstang een afstand van 25 - 27 cmussen kabelclip en schakelaar aan.
• Elektrokabel (3) zoals afgebeeld in de houder (4) op de duwstangconsole leggen.

7.4 Grasopvangbox in elkaar zetten

• Bovenste gedeelte van de grasopvangbox (B) aan het onderste gedeelte van de grasopvangbox (C) bevestigen. De juiste positie in de geleiders respecteren.
• Bouten (D) van binnen door de betreffende openings drukken.
• Laat het bovenste gedeelte van de grasopvangbox (B) in het onderste gedeelte van de grasopvangbox klikken door hierlicht op te drukken.
• Grasopvangbox vasthaken ( 8.3) .

8. Bedieningselementen

8.1 Enkele duwstang (ME 443 C)

De grasmaier ME 443 C is voorzien van een instelbare enkele duwstang.

Gevaar voor stroomstoten!

De elektrokabel moet alsijd in de manchet en de console van de duwstang worden vastbezet.

Gevaar voor knellen!

Voor het bedieren van de vergrendelingshendels (1) het bovenstuk van de duwstang (2) met een hand op het hoogste punt vasthouden en Licht opheffen (ontlasten).

Na het bedieren van de vergrendelingshendels kan het bovenstuk duwstang door+zijn eigen gewicht in de laagste stand terugvallen. Nooit vingers:tussen de duwstang en de console (onder de vergrendelingshendel) steken.

Duwstang omklappen:

Transportstand (voort het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan):

• Vergrendelhendel (1) omlaag drukken en vasthouden.
  Duwstang (2) maar voor omklappen en erop letten dat de elektrokabel Niet beschadigd worden.

Werkstand (voort het duwen van het apparaat):

• Duwstang (2) maar afterwards omklappen en erop letten dat de duwstang volledig vastklikt

2 Hoogteverstelling:

De hoogte van de enkele duwstang kan in 2 standen worden ingesteld:

• Vergrendelhendel (1) omlaag drukken en vasthouden.

• Duwstang (2) in de gewenste stand zetten.

• Vergrendelhendel (1) loses en erop letten dat de duwstang waar volledig vastklikt.

8.2 Dubbeleduwstang (ME 443)

Gevaar voor knellen!

Door het losdraaien van de snelsluitingen kan het bovenstuk duwstang omklappen. Houd het bovenstuk van de duwstang (2) waarom steeds op het hoogste punt met een hand vast, verwijl u de snelsluitingen opent.

Transportstand (voort het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan):

• Snelspanner (1) openen – maar onder klappen – en bovenstuk duwstang (2) maar voor omklappen en erop letten dat de elektrokabel Niet beschadigd worden.

Werkstand (voor het duwen van het apparaat):

• Bovenstuk duwstang (2) maar après opklappen en met een hand vasthouden.
• Snelspanner (1) sluiten – maar boven klappen.

8.3 Grasopvangbox

Monteren:

• Uitwerpklep (1) openen en vasthouden.
  Haak de grasopvangbox (2) met de bevestigingsnokken in de bevestigingen (3) darüberop het apparatusat.

• Uitwerpklep (1) sluiten.

Demonteren:

• Uitwerpklep (1) openen en vasthouden.
• Grasopvangbox (2) optillen en waarchter wegnemen.
• Uitwerpklep (1) sluiten.

8.4 Centrale snijhoogteverst

Er können zes verschillende snijhoogtes:tussen 25~mm en 75 mm worden ingesteld.

Stand 1 = laagste snijhoogte

Stand 6 = hoogste snijhoogte

Snijhoogte instellen:

• Handgreep (1) vastnemen, hendel (2)
  naar boven trekken en houd deze vast.
• De gewenste snijhoogte instellen door het apparaat omhoog en omlaag te bewegen. De huidige snijhoogte kan aan de aanduiding van de snijhoogte (3) met behulp van de markings (4) worden afgelezen.
• Vergrendelhendel (2) loslaten en lien vastklikken.

8.5 Inhoudsindicatie

Op het bovenste gedeelte van de grasopvangbox bevindt zich een inhoudsindicatie (1).

De luchtstroom die door het draaien van het maaimes worden veroorzaakt en waardoor de grasopvangbox worden

gevuld, tilt de inhoudsindicatie op (2): De grasopvangbox wordt gevuld met maigoed.

Naarmate er meer gras in de grasopvangbox kommt, worden deze luchtstroom minder krachtig en zakt de inhoudsindicatie (3):

• Volle grasopvangbox ledigen ( 11.5)

9. Aanwijzingen voor werken

9.1 Algemeen

Gevaar voor letsel!

Eventuele knopen in de kabel meteen ontwarren.

Voer de aansluitkabel bij het maaien awhile u aan mee.
Aansluitkabels nutzen per ongeluk bij het maaien worden doorgesneden of u kunt erover struikelen. Ze houdenkaarom een groot gevaar voor oncegvallen in. Maaiaarom alleen zo, dat de aansluitkabel alkijd goed zichtaar in het reeds gemaaide gazongedeelte ligt.

Door regelmatig te maaien en het gras kort te houden, krijgt u een mooti en dicht gazon.

Maai het gazon bij warm en droog weer nicht te kort, odomat het anders door de zon verbrandt en er lelijkuit gaat zich!

Met een scherp mes is het maaibeeld mooier dan met een bot mes. Slijp het waarom regelmatig (VIKING vakhandelaar)

9.2 Juiste belasting van de elektromotor

Schakel de grasmaaier Niet in hoog gras of met de laagste snijhoogte in.

De grasmaier mag slechts zo sterk worden belast, dat het elektromotortoerentalaar bij nicht aanzienlijk daalt.

Stel bij een dalend toerental een hogere snijhoogte in en/of reduceer de snelheid vooruit.

9.3 Als het maaimes blokkeert

Zet onmiddelijk de elektromotor af en trek de netstekker eruit. Ruimervoigens deoorzaak van de storing uit de weg.

9.4 Thermische overbelastingsbeveiliging van de elektromotor

Treedtijdens het werkeneen overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de elektromotor automatischuit.

Oorzaken van overbelasting:

• maaien van te hoog gras of bij te laag ingestelde snijhoogte,
• te grote snelheid vooruit,
• slechte reiniging van de koelluchttoevoer (ventilatiesleuven)
• maaimes is bot of versleten,
• nicht geschikte of te lange aansluitkabel
• spanningsverlies (⇒ 11.1).

Opnieuw in gebruik nemen

Na een afkoelingsperiode van max.

10 min. (afhankelijk van de omgevingstemperatuur) kan het apparaat waar normal worden ingeschakeld ( 11.)

10. Veiligheidsvoorzieningen

Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdeveiligheidsvoorzieningen uitgevoerd.

Gevaar voor letse!

Bij een eventuele defect aan een van de verilgheidsvoorzieningen mag de machine Niet in bedrivf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

10.1 Veiligheidsvoorzieningen

De grasmaaier is met

veiligheidsvoorzieningen uitgerust om een onopzettelijk contact met de maaimessen en het uitgeworpen maigoed te voorkomen.

Hiertoe behoren de behuizing, deuitwerpklep, de grasopvangbox en de correct gemonteerde duwstang.

10.2 Bediening met twee handen

De elektromotor kan alleen worden ingeschakeld door de startknop met de rechterhand in te drukken en vast te houden en daarna de motorstopbeugel met de linkerhand maar de duwstang te trekken.

10.3 Uitlooprem elektromotor

Na het loslaten van de motorstopbeugel komt het maaimes na minder dan 3 seconden tot stilstand.

Een geintegreerde uitlooprem verzort de uitlooptijd tot de stilstand van de messen.

11. Apparaat in gebruik nemen

11.1 Apparaat aansluten

Gevaar voor stroomstoten!

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uweiligkeit' in acht. ( 4.)

Bij gebruik van een kabelhaspel moet de aansluitkabel volledig zijn afgewikkeld, anders kan door elektrische waarstanden verlies van het vermogen en oververhitting ontstaan.

Als aansluitkabels mogen alleen kabels
worden gezebruikt die nichtichter zichn dan de
rubberen kabels H07 RN-
F DIN/VDE 0282.

Minimale diamater:

tot 25 m lenght: 3 × 1,5 ~mm^2

tot 50 m lenght: 3 × 2,5 ~mm^2

De koppelingen van de aansluitkabel要去en van rubberল met rubberbekleed�n en要去en voldoen aan de norm DIN/VDE 0620.

Voedingsspanning en netfrequentie moeten overeenstemmen met de specificaties op het typeplaatje of de specificaties in het hoofdstuk 'Technische gegevens' ( 18)

De voedingskabel要去 goed afgeschermd zijn ( 18)

Dit apparaat is geschikt voor een voedingsnet met een systeemimpedantie Z_max op het afnamepunt (huisaansluiting) van maximaal 0,49 ohm (bij 50 Hz).

De gebruiker要去 controleren of het apparaat alleen worden gebruikt op een voedingsnet dat aan deze vereisten voldoet. Vraag zo nodig bij deplaatselijke energiebedrijven maar de betreffende systemeimpedantie.

11.2 Trekontlasting

Tijdens het werkken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor möglichke schade aan de voedingsaansluiting op het apparaat.

Hiertoe moet de aansluitkabel door de trekontlasting worden geleid.

• Met de aansluitkabel (1) een lus vormen en door de opening (2) geleiden.
• Leg de lus over de haak (3)—heen en trek deze aan.

11.3 Grasmaier inschakelen

11.4 Grasmaier uitschakelen

• Motorstopbeugel (1) loslaten. De elektromotor en het maaimes komen na een korte uitlooaptijd tot stilstand.

11.5 Grasopvangbox ledigen

Kans op letsel!

Vór het wegnemen van de grasopvangbox moet de elektromotor om veiligheidsredenen worden uitgeschakeld.

• Grasopvangbox loshaken. ( 8.3)
• De grasopvangbox aan de sluitlippen (1) openen. Bovenste gedeelte van de grasopvangbox (2) maar boven openklappen en houden. Grasopvangbox maar afterwards omklappen en maiaogod ledigen.
• Grasopvangbox sluiten.
• Grasopvangbox vasthaken. (⇒ 8.3)

12. Onderhoud

12.1 Algemeen

Gevaar voor letsel!

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligkeit' in acht. ( 4)

Start de elektromotor Niet in hoog gras resp. op de laagste snijhoogte, om moeilijk starten te voorkomen.

• Druk de startknop (1) in en houd deze ingedrukt. Trek de motorstopbeugel (2) maar de duwstang en houd deze vast.
• De startknop (1) kan na het bedieren van de motorstopbeugel (2) worden losgelaten.

Jaarliks onderhoud door devakhandelaar:

De grasmaaier要去 elk jour door een vakhandelaar worden geinspecteerd. VIKING beveelt u de VIKING vakhandelaar aan.

12.2 Apparaat reinigen

Onderhoudsinterval: na elk gelebruik

• Apparaat enkel met water, een borstel of een doek reinigen. Maak de aangekoeke resten gras in de behuizing met een houten staaf los. Indien nodig, speciala reinigingsmiddel (bijv. STIHL speciale reiniger) gebruiken.
• Richt waterstralen of hagedrukreiniger nooit op schakelaar, motoronderdelen, pakkingen en lagers.

Kans op letsel!

Plaats de maaier op een vaste,
horizontal en effen ondergrond
voordat u de maaier op zichkant
zet. Apparaat kan bij
werkzaamheden in de
reinigingspositie omvallen. Sta alsijd
aan de zichkant van het apparaat.
Werk nooit voór ofchyter de
maaier.

Om het reinigen te vergemakkelijken is het aanbevolen om het apparaat in de hoogste snijstand te stellen.

• Grasopvangbox loshaken. ( 8.3)

• Bovenstuk duwstang (1) vasthouden en snelspanner openen – maar onder klappen.

• Bovenstuk duwstang (1) maar après leunen.

• Uitwerpklep (2) openen en vasthouden.
• Apparaat vooraan opheffen en zoals afgebeeld in de reinigingsstand plaatsen. Controller of het apparaat stevig staat.

Reinigingspositie ME 443 C:

Gevaar voor knellen!

Na het bedieren van de vergrendelingshendels kan het bovenstuk duwstang door zich eigen gewicht in de laagste stand terugvallen. Nooit vingers:tussen de duwstang en de console (onder de vergrendelingshendel) steken.

• Grasopvangbox loshaken. ( 8.3)
• Uitwerpklep (2) openen en vasthouden.
• Met de duimen de vergrendelhendel (3)\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->\ ->
• Apparaat aan de handgreep vooraan vastgrijpen en langzaam maarchyter kantelen.
• Uitwerpklep (2) loseen en de veilige stand van het apparaat controleren.

12.3 Elektromotor en wielen

De elektromotor is onderhoudsvrij.

De lagers van de wielen zijn onderhoudsvrij.

12.4 Bovenstuk duwstang ME 443

Onderhoudsinterval: Voor elk gebruik

Het bovenstuk duwstang is voorzien van een isolatielaag. Bij beschadiging van deze isolatielaag要去 het bovenstuk duwstangervangen worden.

12.5 Maimes onderhoden

Onderhoudsinterval: Voor elk gelebruik

• Klap de grasmaaier omhoog in de reinigingspositie. ( 12.2)
• Reinig het maaimes (1) en controllerer het op beschadigingen (inkepingen of scheuren) en slijtage. Vervang het maaimes indien nodig.
• Dikte van het mes op minstens 5 punten met schuifmaat (niet meegeleverd) meten. Met name ook bij de mesvleugels is de minimale dikte essentieel.
  Leg een liniaal (2) gegen de voorste mesrand en meet de slijtage.

Kans op letsel!

Een versleten of beschadigd maaimes kan afbreken en ernstig letsel verroorzaken. Neem waarom algijd de onderhoudsinstructies voor het mes in acht.

Afhankelijk van de toepassing en de gebruiksduur zijn de messen in meer of mindere mate aan slijtage onderhevig. Als u het apparaat op een zanderige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld.

Slijtagegrenzen:

Afstand A:

De lemmeten mogen maximaal 15 mm\ worden afgeslepen.

Afstand B:

Dekleinstebreedte van demaaimessen magnietkleinerdan39mmzijn.

Afstand C:

De dikte van het mes moet overal minstens 2 mm়.

De contrôle要去hbehulp van een schuifmaat gebeuren.

Als Niet het meegeleverde mes bij de grasmaier, maar bijv. het als accessoire verkrijgbare multimes op de grasmaier gemonteerd is, gelden overeenkomstige andere slijtagegrenzen.

12.6 Maaimes demonteren en monteren

1 Om schade aan de mesbout te vermijden, gebruik voor het losschroeven of vastschroeven een aangepaste zeskant bussleutel 22 mm (niet meegeleverd).

1 Demonteren:

• geschickt houten bloc (1) voor het tegenhonden van het maaimes (2) gebruiken.
• Mesbout (3) losschroeven. Maaimes (2) en mesbout (3) wegemen.

Monteren:

Kans op letsel! Het maamines (2) kan alleen zoals afgebeeld worden gemonteerd. De lippen (6)要去en maar onder (aar het gras) en de sterk gebogen mesvleugels要去en maar boven (aar het apparaat) wijzen.

Het voorgeschreveen
aandraaimoment van de mesbout
van 10 - 15 Nm moet precies
worden aangehouden,.ovdat een
veilige bevestiging van het
snijgereedschapaarvan
afhankelijk is.Mesbout (3) extra
met Loctite 243 borgen.

De mesbout (3)要去 bij elke montage van een mes vernieuwd worden.

• Montagevlak en bus van het mes reinigen.

Maaimes (2) met de omhoog gebogen vleugelsaar boven aan de messteun bevestigen.De bevestigingsnokken (4)要去en in de boringen (5) van het maaimes worden geplaatst.
- Geschikt houten bloc (1) voor het tegenhonden van het maaimes (2) gebruiken.
- Mesbout (3) indraaien en met een koppel van 10 - 15 Nm vastdraaien.

12.7 Maimes slijpen

Kans op letsel!

Controleer het mes vór het inbouwen op beschadigingen. Het mes要去 worden verrangen zodra inkepingen of scheuren te zich�<|im_start|>assistant als het snijgereedschap meer dan 15mm afgesleten is,of als het mes ergens dummer dan 2mm is ( 12.5)

VIKING raadt aan om het maaimes door eenvakman te lately slijpen. Bij een onjuist geslepen mes (onjuiste slijphoek, onbalans enz.) komt de goede werkinq van het apparaat in het gedrang.

Aanwijzingen voor het slijpen:

Maaimes demonteren ( 12.6)
- Koel het maaimes tijdens het slijpen, bijv. met water. Het mes mag Niet blauw worden, omdat anders de snijresultaten minder worden.
- Slijp het mes gelijkmatig om vibratie door onbalans te voorkomen.
- Met een hoek van 30^ slijpen.
- Verwijder eventuele na het slijpen bramen op het lemmet met fijnkorrelig schuurpapier.

12.8 Opslag (winterpauze)

Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat alttijd buiten het bereik van kinderen.

De grasmaaier mag alleen in goede staat worden opgeslagen, zo nodig duwstang omklappen.

Zorg ervoor dat alle moeren, boute en schroeven vast+zijn aangedraaid, vernieuw onleesbaar geworden waarschuwingsaanwijzingen op het apparaat, controllerer het gehele apparaat op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen.

Eventuele storingen aan het apparaat要去en in de regel voor het opbergen worden verholpen.

Neem bij een langere stilstand van de grasmaaier (winterpauze) de volgende punten in acht:

Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed met olie of vet.

13. Transport

13.1 Transport

Kans op letsel!

Lees voor het transport het hoofdstuk "Voor uw veiligheid" en volg de instructies op. ( 4.) Draag bij transport steeds geschikte beschemkleding (veiligheidsschoenen, werkhandspoenen). Voor het optillen resp. transporteren steeds de elektrokabel lostrekken. Uit veiligheidsoverwegingen raadt VIKING aan om het apparaat alleen met hulp van een tweede persoon op te tillen resp. te dragen Kijk voor het optillen in het hoofdstuk "Technische geevens" eerst hoeveel de machine weegt.

Apparaat dragen:

• Twee Personen: Apparaat uitsluitend aan de handgreep voor (1) en aan de duwstang (3) optillen. Houd algtd voldoende afstand tot het maaimes, met name wat betreft de voeten en benen.
• Een persoon: Grasmaier met de ene hand in het midden van de bovenste handgreep (2) en met de andere hand op de onderste handgreep (1) optillen of dragen.

Apparaat vastsjorren:

• Zeker het apparaat met geschikte bevestigingsmiddelen op het laadoppervlak.

Maak de touwen resp. gordels aan de gemarkeerde punten (4) vast.

14. Slijtage minimisieren enschade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Grasmaier handgestuurd en met netvoeding (ME)

De firma VIKING aanvaardt in geen geval aansprakelijkheid voor materièle schade en persoonlijk letsel die veroorzaakt zich als gevolg van het Niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffendeeiligheid, bediening en onderhoud, of die door gebruik van Niet toegestane montage- of reserveonderdelen optreden.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VKING apparatus at te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zich ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Dit omvat o. a.:

• messen

2. Inachtneming van de voorschriften in\

deze gebruiksaanwijzing

Het VIKING apparatus moet zo zorgvuldig möglichk worden gebruikt, onderhonden en opgeslagen, zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigungen die door het Niet in acht nemen van veriligheids-, bedienings- en

onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zichverantwoordelijk.

Dit geldt met name voor:

• te dunne voedingskabel (diameter).
• foutieve aansluiting (spanning).
• Niet door VIKING toegelaten productwijzigingen.
• het gebruik van gereedschappen of accessoires die Niet voor het apparaat zichn goedgekeurd, Niet geschikt zichn of van een minder goede kwaliteit zichn.
• nied reglementair gebruik van het product.
• gebruik van het product bij sport-of wedstrijdevenementen.
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze

onderhoudswerkzaamheden Niet door de gebruiker zich kannen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan

onderhoudswerkzaamheden en reparationsuitsluitend bij de VIKING vakhandelaar telaten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden nicht uitgevoerd, dan kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hieroe behoren onder andere:

• beschadigingen aan de elektromotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven).
  corrosie en andere gevolgschade door ondeskundige opslag.
• beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.
• beschadigingen door Nietijdig of oneskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.

Grasresten horen nicht in de vuilnisbak, maar moeten wordenGPComposteerd.

De verpakkingen, het apparaat en de accessoires�n met

recycleraar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen.

Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatatie in het hoofdstuk 'Afvoeren' ( 4.9)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

16. Standaard reserveonderdelen

Maaimes

63387020100

Mesbout

63107602800

De bevestigingselementen van het maaimes (bijv. mesbout)要去en bij het verwisselen of monteren van het mes worden verrangen. Reserveonderdelen zich verzrikjgbaar bij de VIKING vakhandelaar.

17. CE-conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Grasmaier, handgestuurd en met netvoeding (ME)

Merk: VIKING

Type: ME 443.1

ME 443.1 C

Productiecode 6338

die voldoet aan de volgende EG richtlijnen: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

De producten zijn in overeenstemming met de volgende normen ontwikkeld: EN 60335-1, EN 60335-2-77

Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Gemeten geluidsniveau: 94,0 dB(A)

Gegarandeerd geluidsniveau: 96 dB (A)

Langkampfen, 2015-01-02 (JJJJ-MM-DD)

VIKING GmbH

Weiglhofer

Hoofd Onderzoek en Productontwikkeling

Snjijvoorziening: mesbalk

Snijbrendte: 41 cm

Toerental snijvoorziening: 2900 omw/min

Aandrijving mesbalk: permanent

Aandraaimoment mesbout: 10 - 15 Nm

Wiel-0 voor: 180 mm

Wiel-0 hinter: 200 mm

Grasopvangbox: 551

Snijhoogte: 25 - 75 mm

ME 443.1:

Volgens richtig 2000/14/EC:

Gegarandeerd

Volgens richtlijn 2006/42/EC:

Geluidsdrukniveau

opwerkplek L_pA 82 dB (A)

Onzekerheid KpA 2 dB(A)

ME 443.1:

Opgeveen trillingskarakteristiek conform EN 12096:

Gemeten waarde

a_hw 1,40 m/sec²

Onzekerheid Khw 0,70 m/sec2

Gewicht (alleen voor

Groot-Brittanniè): 21 kg

ME 443.1 C:

Volgens richtlijn 2000/14/EC:

Gegarandeerd

geluidsniveauu L_WAd 96 dB(A)

Volgens richtlijn 2006/42/EC:

Geluidsdrukniveau

opwerkplek L_pA 82 dB (A)

Onzekerheid K_pA 2 dB(A)

Opgegeven trillingskarakteristiek conform EN 12096:

Gemeten waarde

a_hw 1,30 m/sec²

Onzekerheid Khw 0,65 m/sec2

Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Storing:

Elektromotor slaat nicht aan

Mogelijkkeoorzaak:

• Geen spanning
• Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect
• Startknop nied ingedrukt
• De elektromotor is overbelast door te hoog of te vochtig gras
• Beveiling van de elektromotor geactiveerd
• Maaibehuizing is verstopt
  Zekering in stekker defect (GB-versie)

Oplossing:

• Zekering controlleren (⇒ 11.1)
• Kabels/stekkers/schakelaars controlleren,evt.verbangen ( 11.1)
• Startknop indrukken ( 11.3)
  Elektromotor nicht in hoog gras starten, snijhoogte aanpassen ( 8.4)
• Apparaat latent afkoelen ( 9.4)
• Maaierbehuiizing reinigen (⇒ 12.2)
• Zekering in stekker verrangen (x)

Storing:

Vaak activeren van de netzekering

Mogelijkkeoorzaak:

Niet-geschichte aansluitkabel
Overbelasting van het net
- Apparaat is overbelast door het maaien van te hoog of te vochtig gras

Oplossing:

• Geschikte aansluitkabel gebruiken ( 11.1)
• Apparaat op een andere stroomkring aansluiten
• Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen (⇒ 8.4)

Storing:

Sterke trillingen tijdens gebruik

Mogelijk oorzaak:

• Mesbout is los
• Mes is nicht gebalanceerd

Oplossing:

• Mesbout vastdraaien (⇒ 12.6)
• Mes slijpen (balanceren) of cervangen ( 12.7)

Storing:

Slecht gemaaid, gras worden geel

Mogelijkkeoorzaak:

• Maaimes is bot of versleten
• De snugheid vooruit is in verhouding tot de snijhoogte te hoog

Oplossing:

• Maaiemes slijpen of cervangen (⇒ 12.7)
• Snelheid vooruit verminderen en/of juiste snijhoogte kiezen (⇒ 8.4)

Storing:

Moeilijk inschakelen of het vermogen van de verbrandingsmotor worden minder

Mogelijk oorzaak:

• Maaien van te hoog of te vochtig gras
• Maaierbehuzing is verstopt

Oplossing:

• Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen (⇒ 8.4)
• Maaierbehuizing reinigen (voort het reinigen netstekker eruit trekken) ( 12.2)

Storing:

Uitwerpkanaal verstopt

Mogelijk oorzaak:

Maaimes is versleten

• Maaien van te hoog of te vochtig grayscale

Oplossing:

Maaimes verrangen ( 12.7)
- Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen ( 8.4)

20. Onderhoudsschema

20.1 Leveringbevestigting

Model:

Serienummer:

Datum:

Volgende onderhoudsbeurt

Datum:

20.2 Servicebevestigting

Geef deze gebruiksaanwijzing aan uw VKING vakhandelaar in geval van onderhoudswerkzaamheden.

Hij bevestigt op de Vooragedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentili Clienti,
