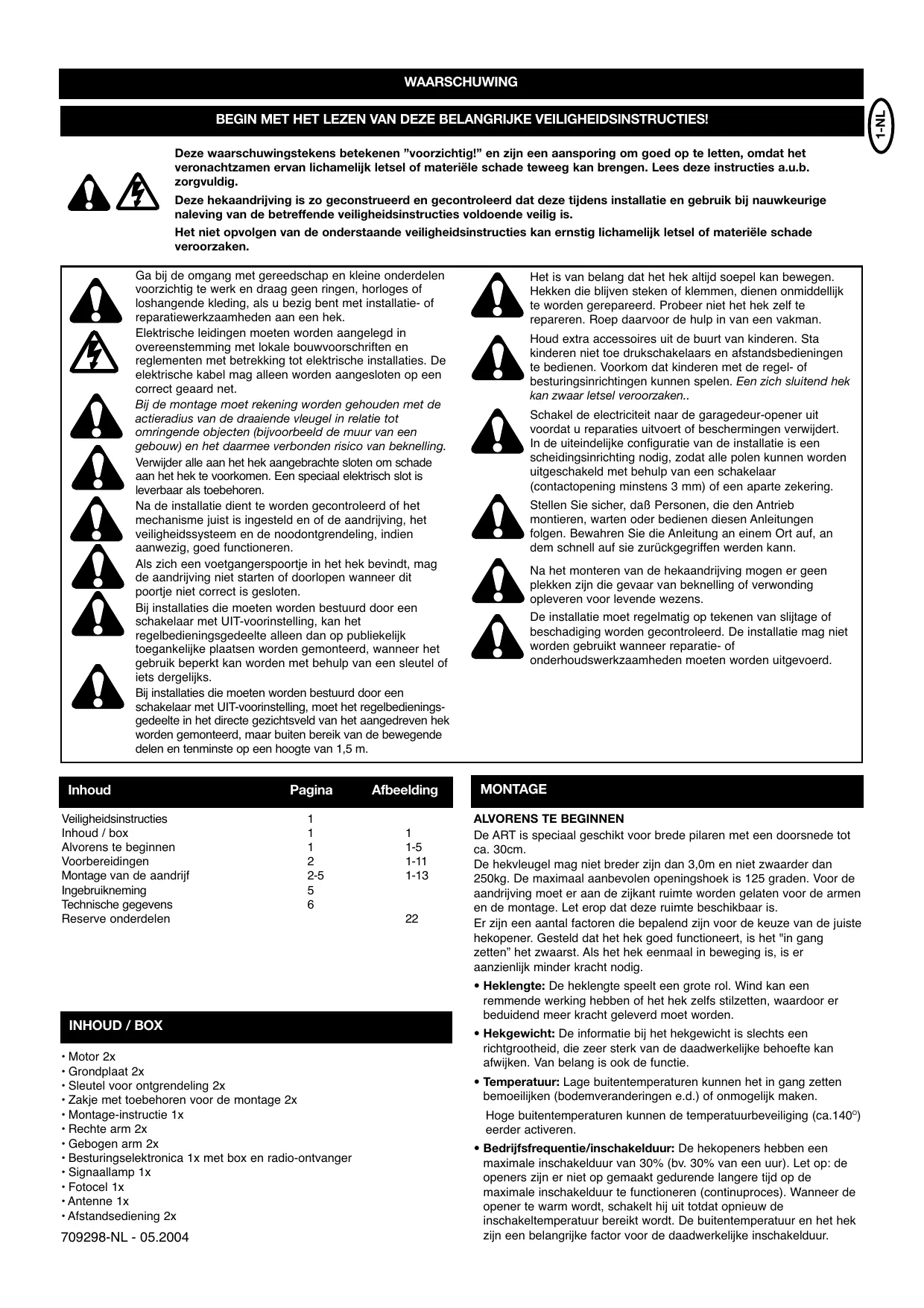

GEBRUIKSAANWIJZING ART300K CHAMBERLAIN

Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre. Lors du montage, un confinement entre la pièce entraînée et les pièces environnantes du bâtiment (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pièce entraînée. Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier. Une serrure électrique spéciale est proposée parmi les accessoires. Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entraînement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant). Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement. En cas d'installations devant être pilotées par un interrupteur avec préréglage ARRET, l'élément d'actionnement de la commande doit uniquement être monté à des endroits accessibles au public lorsque l'utilisation est limitée par une clé ou un dispositif similaire. En cas d'installations devant être pilotées par un interrupteur avec préréglage ARRET, l'élément d'actionnement de la commande doit être monté à portée de vue directe du portail motorisé, mais à l'écart de pièces mobiles et à une hauteur minimale de 1,5 m.

Consigne de Sécurité Contenu du colis Avant de commencer Preparatifs Montage Mise en service Caractéristiques techniques Pieces de rechange

Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. Ne pas laisser les enfants jouer avec les dispositifs de régulation ou de commande. La fermeture d'un portail peut provoquer de sérieuses blessures. Débranchez le courant de l’ouvre-porte de garage avant de commencer toute réparation ou d’ôter un couvercle. S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les présentes instructions. Conserver ces instructions de sorte à pouvoir les retrouver rapidement. La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé. Contrôler régulièrement l'installation pour s'assurer de l'absence de signes d'usure ou d'endommagement. L'installation ne doit pas être utilisée dès lors qu'il faut effectuer des réparations ou des travaux de réglage.

INSTALLATION AVANT DE COMMENCER

L’automatisme a besoin d’espace pour les bras et le montage. Veillez à ce que cet espace nécessaire soit disponible. Les portes soumises à une surcharge de vent doivent également être équipées avec une serrure électrique. L’automatisme comprend des interrupteurs de fin de course internes qui doivent être montés dans tous les cas, en plus d’ une butée au sol afin d’empêcher la porte de battre ou de flotter. Il existe de nombreux facteurs décisifs pour le choix d’un automatisme de porte battante. En ce qui concerne le bon fonctionnement d’une porte, la «mise en marche» est le plus dur. Une fois la porte en mouvement, elle a besoin alors de moins de force. • Taille de la porte: La taille de la porte constitue un facteur important. Le vent peut freiner la porte ou la retenir et augmenter considérablement le besoin de force. • Poids de la porte: Les données relatives au poids de la porte sont seulement des valeurs approximatives, qui peuvent sensiblement dévier du besoin réel. Le fonctionnement est important. • Température: Les températures extérieures très basses peuvent rendre difficile ou empêcher la mise en marche (modifications du sol). Les températures extérieures élevées peuvent déclencher prématurément la protection thermique (environ 140°C). • Fréquence de fonctionnement/Durée de mise en marche: Les automatismes de porte battante ont une durée de mise en marche maximale de 30% (ex: 30% d’une heure).Attention: Les automatismes ne sont pas prévus pour fonctionner plus longtemps que la durée de mise en marche maximale (service continu). Si l’automatisme est trop chaud, il doit être mis hors tension jusqu’à ce qu’il atteigne à nouveau la température de mise en marche. La température extérieure et la porte jouent un rôle important pour la durée de mise en marche réelle.

1-F AVERTISSEMENT Contrôler le contenu de l'emballage et lire attentivement les présentes instructions. S'assurer du parfait fonctionnement de votre système de portail. Le portail doit pivoter de manière régulière, sans à-coups, et ne coincer nulle part. Tenir compte du fait que le sol peut être rehaussé de quelques centimètres en hiver. Afin d'éviter tout mouvement pendulaire gênant, le portail doit être stable et présenter un jeu aussi faible que possible. Plus le battant pivote en douceur, et plus la force devra être réglée avec précision.

Faire une liste du matériel qui sera nécessaire et préparer ce matériel avant de commencer le montage. Ancrages à coller (chevilles solides), vis, butées, câbles, boîtes de dérivation, outils, etc.

OUVRIR L'AUTOMATISME Sous le capot en caoutchouc de protection contre les projections d'eau se trouve la serrure de déverrouillage du cache. Le cache peut être soulevé à l'aide de la clé fournie dans le sachet d'accessoires. S'il s'avère nécessaire de démonter le capot de l'automatisme, utiliser un

(petit) tournevis cruciforme TYPE1. Après avoir déposé les 4 vis, il est possible de soulever le capot de l'automatisme et de dévisser le moteur au niveau de l'embase (4 boulons à tête bombée et collet carré). Attention lors du déverrouillage de l'automatisme en vue de l'actionnement manuel. Le battant de la porte peut se déplacer de manière incontrôlée s'il est défectueux et s'il n'est pas correctement équilibré.

TYPES DE PORTAILS Le type de portail (figure 2) est décisif pour l'emplacement de montage de l'entraînement. Si la butée du portail se trouve au sol, l'entraînement devra également être monté le plus bas possible afin d'éviter de tordre le portail. Utiliser exclusivement des éléments du cadre pour la fixation.

Dans le cas des portails en fer, la fixation de la ferrure du portail doit s'effectuer sur le cadre principal. En cas de doutes quant à la solidité du support existant, prévoir de le renforcer. Dans le cas des portails en bois, la fixation de la ferrure doit traverser l'épaisseur du bois. Il est recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation au fil du temps. Pour les portails de faible épaisseur, prévoir des renforts supplémentaires, sinon ils ne résisteraient pas à la sollicitation.

DEVERROUILLER L'AUTOMATISME POUR LE FONCTIONNEMENT EN MODE MANUEL Sous le capot en caoutchouc de protection contre les projections d'eau se trouve la serrure de déverrouillage du cache. Le cache peut être soulevé à l'aide de la clé fournie dans le sachet d'accessoires. Introduire dans l'un des orifices latéraux la clé de déverrouillage qui se trouve sous le capot et la tourner d'environ 180 degrés jusqu'en butée.

L'entraînement est alors déverrouillé. Pour le reverrouiller, ramener la clé en position initiale.

SITUATION DU PORTAIL L'automatisme convient pour des piliers jusqu'à 30 cm maxi. La place disponible au niveau du pilier détermine l'angle d'ouverture et la position des bras (fig. 4).

L'automatisme comporte des interrupteurs de fin de course intégrés pour les positions OUVERT et FERME. Il se peut que l'angle d'ouverture du battant gauche diffère de celui du battant droit.

BUTEES Un portail pivotant nécessite une butée fixe en position portail

OUVERT et portail FERME. Les butées permettent de ménager l'entraînement, le portail et les ferrures. L'utilisation du portail sans butées de fin de course définies entraîne un fonctionnement déficient, souvent dangereux, et provoque une usure prématurée en cas de portail lourd et fréquemment sollicité par le vent.

INSTALLATION ELECTRIQUE Montage du boîtier de la commande :

La commande du moteur fait appel à une électronique ultramoderne pilotée par microprocesseur. Elle dispose de toutes les possibilités de raccordement et de toutes les fonctions nécessaires à un fonctionnement en toute sécurité. Le boîtier de commande avec la commande du moteur doit être monté avec les passages de câbles vers le dessous. Il ne doit pas être exposé de manière prolongée au rayonnement solaire direct. L'électronique permet de régler avec une grande précision la force de traction et de pression. Lorsque le montage/le réglage sont effectués dans les règles de l'art, il doit être possible de retenir le portail à la main. Durant le fonctionnement, il est à tout moment possible de stopper le portail par le biais de la télécommande, par actionnement d'une touche ou par le biais de l'interrupteur à clé. Les câbles venant et repartant de la commande doivent convenir pour une pose en extérieur. Le cas échéant, les faire passer dans des gaines. Ne pas utiliser le même câble pour les conducteurs 230 V et les conducteurs basse tension. Il convient de ne pas utiliser de câbles de section inférieure à celles indiquées ci-après : 100-230 volts 1,5mm2 ou plus 0-24 volts 0,5mm2 ou plus Conseils : Les fils de sonnette posent souvent des problèmes dans la pratique, car ils occasionnent une perte de tension importante sur les grandes longueurs de câble. Répartir les câbles dans des goulottes séparées pour le moteur et pour la barrière photoélectrique, notamment lorsque l'installation comporte des interrupteurs à clé, des poussoirs de démarrage (provenant de la maison), sous peine de dérangements en cas de grandes longueurs de câble.

3. La porte doit être très stable au niveau de la fixation (cadre, renfort).

Les vis traversantes sont souvent nécessaires! Est-ce qu’il y a assez d’espace sur le côté pour les bras? TESTEZ! Figures 4 + 9. 4. L’espace est suffisant? Fixez maintenant l’automatisme sur le pilier et la porte. Les forces que l’automatisme exerce sur le pilier, sont très fortes. Un pilier en acier résoud les petits problèmes de stabilité. Les dimensions de montage sont souvent déjà acceptables si la plaque charnière fournie est directement soudée sur le pilier. Pour les montants lourds en pierre ou en béton, la charnière doit être soudée sur une plaque support et être fixée de sorte que les chevilles ne puissent pas se desserrer pendant leur fonctionnement. Les fixations composites et adhésives sont mieux adaptées que les chevilles à expansion, car des goupilles filetées sont fixées sur celles-ci sans tension dans le mur. Placez une boîte de distribution étanche à côté de la plaque charnière. C’est à cet endroit que le cordon d’alimentation de l’automatisme portail battant est introduit par le bas. Plusieurs sorties pour le câble sont pré-percées dans le fond et doivent simplement être percées à la taille voulue. Pour percer les trous, poser l'automatisme sur un support stable afin d'éviter de casser l'embase en PVC. Pour le perçage, utiliser un petit tournevis à panne plate et taper sur la poignée avec la paume de la main. Le cas échéant, répéter l'opération en plusieurs endroits du cercle tracé. La zone pré-perforée se détache, et il est possible de monter à cet endroit le dispositif de décharge de traction de câble fourni. Si la plaque de pilier est déjà montée, il est alors possible de monter l'automatisme. Les automatismes sont utilisables à gauche ou à droite sans transformation. Il suffit d'engager par le dessous les quatre boulons à tête bombée et collet carré et de les serrer.

2-F LISTE DE CONTROLE - PREPARATIFS Dans le cas des portails en fer, les fixations doivent être soudées ou montées avec des vis traversant l'épaisseur du portail. Dans ce cas, utiliser de grosses rondelles ou une plaque au dos du portail.

Dans le cas des portails en bois, la fixation doit traverser l'épaisseur du bois. Il est fortement recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation. Pour les portails en bois ou les cadres métalliques de faible épaisseur, prévoir des renforts, sinon ils ne résisteraient pas à la sollicitation Ne pas monter le bras complètement tendu, comme indiqué dans le figure 2! L’automatisme est à blocage automatique. Monter selon un angle de 90 degrés environ. Si le bras est plus déplié, il a besoin de moins d’espace latéral mais de plus de force. Fixer provisoirement l’automatisme (serre-joints, supports, etc.) et testez l’espace en ouvrant manuellement la porte.

VUE D'ENSEMBLE DES RACCORDEMENTS Description de l'affectation des bornes

Raccordement du câble d'alimentation : Borne 1 N (bleu) Borne 2 La plupart des commandes possèdent une fonction de temporisation. Elle doit être réglée avec environ 3 à 5 secondes supplémentaires par rapport au temps réellement nécessaire. Ajustez seulement de façon approximative (délai plus long) par rapport au dernier réglage. Attention: en cas de surcharge du vent, l’automatisme fonctionne plus doucement.

UN AUTOMATISME DE PORTAIL À BATTANTS DOIT TOUJOURS ÊTRE ÉQUIPÉS DE LAMPES CLIGNOTANTES, DE BARRETTES DE CONTACT, DE PHOTOCELLULES. Assurez-vous dans tous les cas que ces équipements supplémentaires sont conformes avec les normes et règlements en vigueur. Si la force mesurée au niveau de l'arête du battant en mouvement est supérieure à 400 N, il faut monter des dispositifs de sécurité supplémentaires (barrières photoélectriques, barres palpeuses) conformes aux normes en vigueur (en Europe : EN 60335-1).

Borne 11 • Les contacts NO sont normalement ouverts et permettent de fermer le circuit L'humidité et la présence d'eau ont un effet destructeur sur la commande. S'assurer qu'il n'y a aucun risque de pénétration d'eau et d'humidité ou de stagnation d'eau dans la commande. Toutes les ouvertures et traversées de câbles doivent impérativement être obturées de manière étanche.

JP1 : MOTEUR OPEN : (sans cavalier) : uniquement pour portails à un seul battant

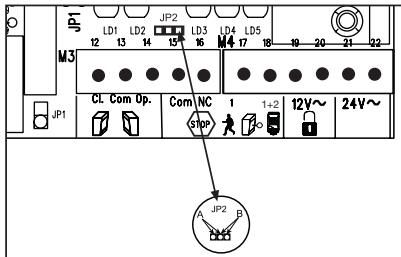

Côté A : (option) Le canal de réception 2 est regroupé avec le canal de réception 1. Côté B : (standard) Les deux canaux du récepteur radio fonctionnement séparément. 1+2

BARRIERE PHOTOELECTRIQUE La barrière photoélectrique sert à la protection du portail et doit être utilisée.

Son emplacement de montage dépend de la construction du portail. Elle se monte généralement à hauteur des genoux, à environ 35 cm du sol. Les barrières photoélectriques se composent d’un émetteur et d’un récepteur qui doivent être disposés l’un en face de l’autre. Le boîtier (en plastique) de la barrière lumineuse peut s’ouvrir à l’aide d’un tournevis. La barrière photoélectrique se fixe au mur au moyen de petites vis et de chevilles. L’utilisation d’une seule barrière photoélectrique représente la configuration minimale requise, mais nous recommandons d’en utiliser une deuxième (ainsi que d’autres protections supplémentaires, le cas échéant). La barrière photoélectrique peut être raccordée comme suit : active pour "OUVRIR" (borne 14) ou active pour "FERMER" (borne 12). Les présentes instructions décrivent le raccordement d'une seule barrière photoélectrique, en utilisant donc les deux entrées de sécurité, c'est-à-dire barrière active dans les deux sens. Le commutateur DIP (à positions multiples) 4 sur la commande pilote la réaction des battants en cas d'interruption de la barrière photoélectrique durant la fermeture du portail. Lorsqu'elle est active, la barrière photoélectrique se contente de stopper le portail ou peut provoquer l'inversion du sens de fonctionnement du portail. L'émetteur nécessite un câble bipolaire et le récepteur un câble quadripolaire.

DESCRIPTION DES COMMUTATEURS DIP Les commutateurs DIP pilotent les fonctions générales de l'installation :

• Fermeture automatique ou standard • Homme mort • Fonctionnement de la serrure électrique • Réaction de la barrière photoélectrique Commutateur DIP 1 ON Fermeture automatique OFF Standard Commutateur DIP 2 ON Homme mort OFF Standard (pour Fermer) ouvre le portail.

Section : 0,5 mm2 ou plus.

En cas d'interruption du signal, le portail s'arrête et se déplace en sens inverse dès réception du signal suivant.

CABLES DE COMMANDE Il est possible d'ouvrir seulement un battant ou les deux. Cette fonction est également réalisable à l'aide de la télécommande. Voir

"Apprentissage de la télécommande". La touche de test sur la commande active systématiquement les deux moteurs. En cas de battants à recouvrement, il est nécessaire de régler la temporisation. Les battants sans recouvrement ne doivent pas se fermer en même temps. Risque de coincement (voir description : potentiomètres). Raccordement des câbles : voir schéma électrique.

• PAUSE Cette fonction est uniquement active lorsque le commutateur DIP 1 est sur ON. Elle permet de régler le temps pendant lequel le portail reste ouvert avant de se refermer. Plage de réglage : 8-200 secondes.

• OPEN-CLOSED Ce potentiomètre permet de régler la durée de fonctionnement des battants. Régler cette valeur à environ 30 % et faire un essai. Le bon réglage est atteint lorsque, dans un cycle complet, l'entraînement continue à tourner (ronflement) pendant environ 3 à 5 secondes une fois arrivé en butée. Ce réglage est nécessaire dans la mesure où la durée de fonctionnement varie sous l'effet de facteurs externes (vent, température, variations de niveau du sol) et où il faut garantir que le portail atteindra bien sa position finale. De ce fait, il est impératif de monter des butées en position FERME et OUVERT. Plage de réglage : 7–60 secondes. • WING DELAY Ce potentiomètre permet de régler la temporisation en cas de battants à recouvrement. Le battant M1 s'ouvre en premier et se ferme en dernier. Afin que personne ne risque d'être coincé entre les battants en cours de fermeture, il faut systématiquement régler une temporisation. Plage de réglage : 0–35 secondes.

4-F LAMPE CLIGNOTANTE 18 a

Fusible auxiliaire pour la sortie 12 volts de la serrure électrique. Tenir compte de la consommation de la serrure électrique utilisée. Fusible auxiliaire pour la logique : touches, arrêt d'urgence, barrière photoélectrique, récepteur.

APPRENTISSAGE DE LA TELECOMMANDE Il est possible de programmer 15 télécommandes sur chaque canal d'apprentissage. Dans le cas d'installations plus importantes, il est recommandé – ne serait-ce que pour des raisons d'organisation – de prévoir un récepteur externe ou d'utiliser un interrupteur à clé ou une serrure à code au niveau de l'accès. Sur le récepteur radio enfiché sur le côté se trouvent les deux petites touches d'apprentissage. La télécommande, exonérée de redevances et homologuée par les services techniques, fonctionne avec un code de sécurité privé pré-programmé par ordinateur. Votre ouvre-portail ne peut donc être activé que par une télécommande présentant le même code. La portée dépend des conditions locales. Le récepteur de la commande du moteur dispose d'une fonction d'auto-apprentissage intégrée. Il se règle sur le code pré-programmé de la télécommande par actionnement de la touche d'apprentissage. La commande comporte deux canaux d'apprentissage. Elle peut ainsi, par actionnement correspondant de la télécommande, ouvrir ou fermer un battant ou les deux battants en même temps. Par exemple, si le canal 1 (2) reçoit le code de commande à distance de la télécommande, l'ouverture ne concernera qu'un seul battant. Après apprentissage du canal 2 (1) de la télécommande, vous pourrez actionner les deux battants à l'aide de cette touche. Pour mémoriser ce code, il suffit d'appuyer sur la touche voulue et de la maintenir enfoncée. Pendant ce temps, avec l'autre main, appuyer brièvement sur la touche d'apprentissage de l'électronique. Répéter cette opération pour toutes les télécommandes.

EFFACEMENT DE CODES DE COMMANDE A DISTANCE DEJA PROGRAMMES Appuyer sur la touche d'apprentissage correspondante (1 ou 2) sur la platine du récepteur pendant env. 10 secondes jusqu'à ce que la DEL d'apprentissage s'éteigne. Les codes "appris" correspondant à cette touche d'apprentissage sont alors effacés.

NOUVELLE PROGRAMMATION Pour reprogrammer le système, répéter les étapes de codage pour toutes les télécommandes en service ou pour vos touches de commande. La portée de la commande radio à distance dépend des conditions locales. Maintenir enfoncée la touche de la télécommande (pendant env. 2 secondes) jusqu'à observer un déplacement du portail. Le principe de codage numérique de la commande radio à distance permet d'exclure pratiquement tout risque d'actionnement involontaire de l'ouvre-portail.

OUVERT" pour le moteur de gauche, c'est donc le fin de course inférieur qui pilotera la position "Portail OUVERT" pour le moteur de droite). Les deux interrupteurs de fin de course seront ensuite réglés à la main de manière à couper le moteur aux positions voulues dans les deux sens de marche. Ce n'est qu'au terme de cette étape que vous pourrez poursuivre avec le point 5. 1. Raccorder la commande ainsi que les entrées de sécurité. 2. Contrôler les DEL. 3. Amener le portail en position mi-ouverte et le verrouiller, appuyer ensuite sur la touche de test. Les deux battants doivent alors s'ouvrir. Si l'un des battants se ferme au lieu de s'ouvrir, son moteur est branché à l'envers et les câbles correspondants doivent donc être permutés (voir raccordement). Il faut permuter les câbles entre lesquels le condensateur est raccordé. Ils déterminent le sens de marche des moteurs. Répéter ensuite l'opération complète jusqu'à ce que les deux battants s'ouvrent dès le premier déplacement du portail. Attention : couper impérativement la tension secteur avant de permuter les câbles. 4. Une fois que les deux battants s'ouvrent dès le déplacement initial du portail après le raccordement de la commande, procéder comme suit : 5. Couper l'alimentation électrique de la commande et la rétablir au bout de quelques secondes. Fermer manuellement les deux battants et les verrouiller. 6. Régler tous les potentiomètres à 30 % et s'assurer que le commutateur DIP 1 est sur OFF (en bas). 7. Démarrer maintenant la commande à l'aide de la touche de test et observer le fonctionnement. Refermer le portail par le biais de la touche de test SANS avoir procédé au moindre réglage. Si le portail ne se ferme pas complètement de lui-même, déverrouiller l'entraînement et refermer le portail manuellement après avoir désactivé la commande. 8. Régler maintenant les potentiomètres sur d'autres valeurs (plus élevées) en fonction des observations effectuées lors de l'essai (p. ex. augmenter la durée de fonctionnement, rectifier la force, régler une temporisation des battants). Refaire un deuxième essai et procéder comme décrit précédemment. Refermer le portail tout d'abord par le biais de la touche de test avant de procéder à de nouveaux réglages. Le temps d'ouverture se règle au moyen de potentiomètres par l'intermédiaire du temps de marche maximal. Le temps de marche doit être réglé à une valeur supérieure de 3 à 5 secondes à la valeur effectivement nécessaire afin de garantir le bon accostage des interrupteurs de fin de course, même en cas de vent contraire ou durant la saison hivernale. Les interrupteurs de fin de course dans l'automatisme se contentent d'interrompre le circuit électrique mais ne coupent pas la commande ! Si cette dernière continue à fonctionner en arrière-plan, il se peut qu'un double actionnement de l'émetteur manuel (ou de l'interrupteur) soit nécessaire pour mettre en marche le portail. Le premier ordre coupe la commande et le deuxième la redémarre ! Le bruit de déclic des relais dans la commande permet d'identifier le moment de la coupure. Une solution beaucoup plus simple pour savoir si la commande est active ou non consiste à observer la lampe clignotante raccordée. 9. Une fois que tous les réglages sont effectués, contrôler le fonctionnement des barrières photoélectriques, des touches, de la lampe clignotante, des télécommandes, des accessoires, etc. Si vous souhaitez une fermeture automatique, modifier le réglage des commutateurs DIP et régler le potentiomètre sur "Pause". 10. Expliquer à tous les utilisateurs potentiels le mode de fonctionnement du portail, le principe des fonctions de sécurité et la possibilité d'actionnement manuel de l'ouvre-portail.

• Comportement (ex : pas de passage lorsque le portail est en mouvement)

• Sécurités supplémentaires (photocellules, barrettes de contact, lampes clignotantes, etc.) • Déverrouillage en cas de panne de courant

Largeur de porte max. Poids max./porte

El mecanismo de apertura no se puede utilizar con una puerta que incorpore una portezuela a menos que el mecanismo de apertura no se pueda operar con la portezuela abierta. En caso de instalaciones que se deban controlar por un interruptor con preajuste DESC., el elemento de control sólo se puede montar en un punto de acceso público si la aplicación queda restringida por una llave o un dispositivo similar. En caso de instalaciones que se deban controlar por un interruptor con preajuste DESC., el elemento de control se debe colocar al alcance directo de la vista para apreciarse desde la puerta accionada, si bien a una pertinente distancia de las piezas móviles y hallarse a una altura de 1,5m como mínimo.

Medidas de seguridad Contenido de la caja Antes de comenzar Preparativos Instalación Puesta en marcha Características técnicas Piezas de repuesto

• Bolsas de accesorios de montaje 2x • Instrucciones de montaje 1x • Brazos rectos 2x • Brazos curvados 2x Se deberá aportar un dispositivo de desconexión en la instalación con cableado permanente para garantizar la desconexión de todos los polos, mediante un interruptor (un entrehierro de contacto de 3 mm como mínimo) o por un fusible separado. Asegúrese de que quien instale, efectúe el mantenimiento u opere el mecanismo de apertura de la puerta, respete las presentes instrucciones. Consérvelas en un lugar seguro para poder consultarlas rápidamente en caso necesario. Cuando se hayan instalado los brazos del mecanismo de apertura, la protección completa contra un posible aplastamiento o aprisionamiento deberá funcionar inmediatamente. Revise con asiduidad si la instalación presenta algún signo de desgaste o de deterioro. La instalación no se puede utilizar si se deben llevar a cabo tareas de reparación o de ajuste.

INSTALACIÓN ANTES DE COMENZAR ART es adecuado especialmente para postes anchos de hasta 30 cm. Con

ART300K el ancho de una hoja de puerta no puede superar 3,0m/250 kg. El ángulo de apertura máximo recomendado de la puerta es de 125 grados. El automatismo requiere espacio en el lateral para los brazos y el montaje. Compruebe que se disponga del mismo. No obstante, las puertas con una intensa carga de viento se deberán asegurar además con una cerradura eléctrica. El automatismo está dotado de interruptores final de carrera internos, si bien, en cualquier caso, se deberían montar topes en el suelo para que se impida el golpeteo o la oscilación de la puerta. Hay que considerar muchos factores a la hora de elegir el mecanismo de apertura correcto. Partiendo del hecho de que la puerta funcione adecuadamente, "arrancar” es la fase más difícil, una vez que la puerta está en movimiento, evidentemente se requiere menos fuerza para desplazarla. • Dimensión de la puerta: la dimensión de la puerta es un factor muy importante. El viento puede frenar o deformar la puerta, por eso, se incrementará la cantidad de la fuerza requerida para desplazarla considerablemente. • Peso de la puerta: el peso de la puerta no es tan relevante como la dimensión. • Acción de la temperatura: las temperaturas exteriores bajas pueden provocar que el arranque inicial resulte más difícil (variaciones en el terreno, etc.) o incluso impedirlo. Si se presentan temperaturas exteriores elevadas junto con un uso frecuente se puede activar la protección térmica antes de tiempo (aprox. 140 °C). • Frecuencia operativa/Tiempo operativo: los mecanismos de apertura se han diseñado para un tiempo operativo máximo (tiempo de funcionamiento) de aproximadamente un 30% (p. ej. 30% durante una hora). Importante: El mecanismo de apertura no se ha diseñado para operarse continuamente en su tiempo operativo máximo (operación ininterrumpida). En este caso, el mecanismo de apertura se calentará demasiado y se desconectará hasta que se enfríe a la temperatura de conexión. La temperatura exterior y la puerta son parámetros importantes que afectan al tiempo operativo actual.

TIPO 1 (pequeño). Después de retirar los 4 tornillos, se puede levantar la cubierta del automatismo. Entonces, se puede destornillar el automatismo de la placa de fondo (4x tirafondos) (fig. 6-8).

Se recomienda precaución al desbloquear el automatismo para accionarlo manualmente. La hoja de la puerta se puede desplazar de forma incontrolada, especialmente si está defectuosa y no se halla equilibrada.

TIPOS DE PUERTAS El tipo de puerta (fig. 2) determina la ubicación del mecanismo de apertura. Si el tope de la puerta está en el suelo, el mecanismo de apertura también se tendrá que instalar a una altura que sea lo más inferior posible, de tal forma que no pueda torcer la puerta. Use sólo piezas del marco de la puerta para los herrajes.

Para las puertas de acero, el herraje deberá ser montado en el marco principal. Si no está seguro de si el soporte existente es lo suficientemente estable, refuércelo. Con las puertas de madera, el herraje se deberá ajustar con pernos. Se recomienda fijar una placa desde el exterior, de tal forma que los soportes de herraje no se puedan soltar con el paso del tiempo. Las puertas de madera delgadas deberán reforzarse para resistir las cargas existentes.

DESBLOQUEAR AUTOMATISMO PARA SERVICIO MANUAL Debajo de la cubierta protectora de salpicaduras de agua de goma se halla la cerradura de desbloqueo para dicha cubierta. Mediante la llave del cilindro que se encuentra en la bolsa de accesorios se puede levantar la cubierta. La llave de desbloqueo, que se halla por debajo de la cubierta, se inserta en una de las aperturas laterales y se gira en unos 180 grados hasta el tope. El automatismo queda desbloqueado.

Para el bloqueo, vuelva a girar la llave hacia atrás (fig. 11).

SITUACIÓN DE LA PUERTA El automatismo es adecuado para grosores de poste de 30 cm. máx. El lugar en el poste influye el ángulo de apertura y la posición de los brazos (fig. 4).

El automatismo está dotado de un interruptor final de carrera incorporado para ABIERTO y CERRADO. Puede existir un ángulo de apertura diferente para la hoja izquierda en comparación con la derecha.

TOPES Una puerta giratoria requiere un tope fijo en puerta ABIERTA y puerta CERRADA. Los topes preservan el automatismo, la puerta y los herrajes. El hecho de accionar la puerta sin topes finales fijos provocaría una marcha perjudicial, que a menudo es peligrosa y conlleva un desgaste prematuro en una puerta pesada, frecuentemente expuesta al viento.

INSTALACIÓN ELÉCTRICA Montaje de la caja de control:

El control del motor comprende un sistema electrónico controlado por microprocesador dotado de la tecnología más avanzada. Ofrece todas las posibilidades de conexión y funciones necesarias para una operación segura y fiable. No deberá someterse a una exposición continua a la luz directa del sol. Gracias al sistema electrónico, resulta posible efectuar un ajuste muy preciso de la fuerza de tracción/empuje. La puerta se puede detener fácilmente con la mano si ésta esta correctamente montada/ajustada. Durante el desplazamiento, la puerta se puede detener en cualquier momento a distancia, con el pulsador o el contactor por llave. Los cables que salgan y vayan al control deberán ser aptos para tenderse al aire libre, y en caso necesario, se guiarán en tubos vacíos. Los conductores de 230 voltios y baja tensión no pueden guiarse en el mismo cable. Como norma general, no se debería quedar por debajo de los siguientes cortes transversales de cable: 100-230 voltios Monte una placa de refuerzo desde el exterior y otra en el interior de tal manera que la madera no se pueda deformar y la unión no se pueda aflojar. Las puertas de madera delgada sin un marco de metal también deberán reforzarse para soportar las cargas continuas. Proceda a montar el brazo como se muestra (figura 4), pero sin extenderlo completamente. El automatismo es autobloqueante. Montar aproximadamente con 90 grados de forma acodada. Si el brazo se desplaza demasiado por fuera, implica que requiere menos espacio lateral, pero que necesita más fuerza. Fije el automatismo de forma provisional (sargentos, soportes, etc.) y haga una prueba del espacio abriendo manualmente.

INTERRUPTOR FINAL DE CARRERA Los interruptores finales de carrera internos del ART300 desconectan el automatismo en el punto ajustado. Retire la tapa del automatismo y gire las levas hasta haber alcanzado el punto de parada deseado.

último ajuste será más exacto. ¡Atención! En caso de cargas de viento, el automatismo se desplaza más lentamente.

SEGURIDAD EL AUTOMATISMO DE PUERTA BATIENTE SIEMPRE SE DEBERÁ

ASEGURAR ADICIONALMENTE CON LUZ INTERMITENTE, REGLETAS DE CONTACTO Y SENSORES DE INFRARROJOS.

SINOPSIS DE CONEXIONES 14

Descripción de la asignación de bornes Conexión de línea de alimentación Borne 1 N (azul) Borne 2 ON

función de cerradura eléctrica

sensor de infrarrojos (para cerrar) detiene la puerta

Si la fuerza de la hoja en movimiento en el borde de cierre es superior a 400N se deberán montar dispositivos de protección adicionales (sensores de infrarrojos, regletas de contacto). Los dispositivos de seguridad deberán cumplir las normativas (Europa: EN60335-1). Véanse también las regulaciones sobre seguridad.

• PAUSA SERVICIO HOMBRE PRESENTE En el servicio de "hombre presente" se puede operar una puerta sin los dispositivos de seguridad si el operador puede disponer de una visión completa de la misma. En la parte superior del control se localizan tres interruptores DIP. Ajuste el interruptor DIP 2 en la posición ON. El control sólo funciona mientras se emitan señales por el telemando, el contactor por llave o el pulsador continuamente. En caso de interrupción, la puerta se detiene y se desplazará en el sentido contrario cuando se reciba la siguiente señal.

ABIERTA, lo que implica que con sea el motor derecho sea el interruptor final de carrera inferior en el que controle la posición ABIERTA.)

Ambos interruptores final de carrera se deberán ajustar manualmente de tal forma que desconecten el motor en las posiciones deseadas en ambos sentidos de la marcha. Sólo cuando este paso esté efectuado, se puede continuar con el punto 5. 1. Conecte el control incluyendo las entradas de seguridad. 2. Compruebe los LEDs 3. Coloque la puerta en una posición semi-abierta y enclávela, a continuación oprima el pulsador de test. Se deberán abrir entonces ambas hojas. Si una hoja se cierra, en lugar de abrirse, este motor estará conectado al revés y los cables del motor para el motor respectivo deberán intercambiarse (véase conexión). También se intercambian los cables en los que el condensador esté borneado, dado que determinan el sentido de la marcha de los motores. A continuación, repita el proceso completo hasta que ambas hojas se abran en el primer movimiento. Atención: para ello desconecte siempre la corriente. 4. Si ambas hojas se abren en el primer movimiento después de conectar el control, proceda de la siguiente manera. 5. Interrumpa la alimentación a la red del control, y vuélvalo a conectar después de transcurridos unos segundos. Cierre ambas hojas de las puertas manualmente y enclávelas. 6. Coloque todos los potenciómetros a un 30% y asegúrese de que el interruptor DIP 1 se halla en OFF (abajo). 7. Arranque el control con el pulsador test y vigile el transcurso. Vuelva a cerrar la puerta mediante el pulsador test SIN haber efectuado ningún ajuste. Si la puerta no se cierra autónomamente por completo, desbloquee el automatismo y proceda a cerrar manualmente después de desconectar el control. 8. Ajuste entonces el potenciómetro en otro valor (superior), adaptado al valor empírico derivado de la prueba (p. ej. aumentar el tiempo de ejecución, corregir la fuerza, retardo de la hoja). Inicie entonces, un segundo intento y vuelva a proceder de nuevo como anteriormente expuesto, cerrando primero la puerta con el pulsador test antes de efectuar los ajustes. El tiempo de apertura se regula a través del tiempo de ejecución máximo mediante el potenciómetro. El tiempo de ejecución debería ajustarse con 3-5 segundos más de lo que realmente se necesita para que en caso de viento en contra o en invierno se alcance el interruptor final de carrera con seguridad. Los interruptores finales de carrera en el automatismo sólo interrumpen el circuito eléctrico, si bien no desconectan el control. Si éste se halla en marcha en segundo plano, puede que se deba pulsar varias veces 2x del telemando o (del interruptor) para conseguir que la puerta se desplace. La primera instrucción desconecta el control, la segunda lo arranca de nuevo. Cuando se escuche el clic del relé en el control será el momento en cual se desconecte. Resulta mucho más sencillo comprobar si el control está activo o no mediante una luz intermitente conectada. 9. Cuando se hayan efectuado todos los ajustes, compruebe el funcionamiento de sensores de infrarrojos, pulsadores, luces intermitentes, telemandos, accesorios, etc. Si quiere cerrar automáticamente, modifique el ajuste de los interruptores DIP y regule el potenciómetro para la pausa. 10. Instruya a todas las personas que tengan acceso a la puerta cómo se efectúan los movimientos de la misma, cómo operan las funciones de seguridad y cómo se puede accionar el automatismo manualmente.

• Liberación en caso de corte de corriente.

Alimentación de red Consumo potencia Peso de puerta máx.

230V-240V/50Hz Antes de começar Lista de verificações Montagem Colocação en funcionamento Dados técnicos Peças sobressalentes Tipo de protecção Largura máx. do portão Peso máx. do portão
