GEBRUIKSAANWIJZING SCPM602EG PANASONIC

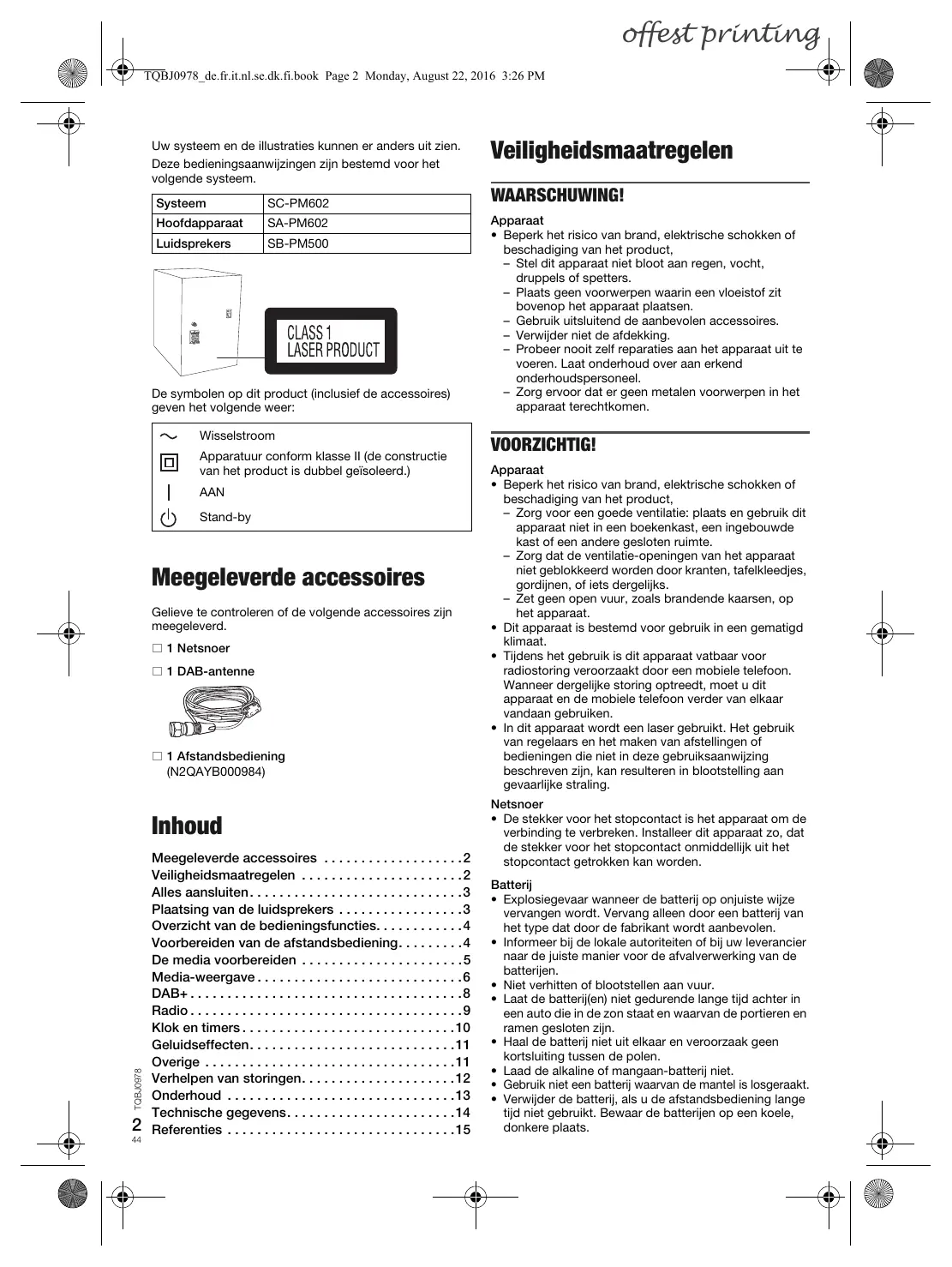

offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 2 Monday, August 22, 2016 3:26 PM Uw systeem en de illustraties kunnen er anders uit zien. Deze bedieningsaanwijzingen zijn bestemd voor het volgende systeem. Systeem SC-PM602 Hoofdapparaat SA-PM602 Luidsprekers SB-PM500 De symbolen op dit product (inclusief de accessoires) geven het volgende weer: Wisselstroom Apparatuur conform klasse II (de constructie van het product is dubbel geïsoleerd.) AAN Stand-by Meegeleverde accessoires Gelieve te controleren of de volgende accessoires zijn meegeleverd. 1 Netsnoer 1 DAB-antenne 1 Afstandsbediening (N2QAYB000984) TQBJ0978 Inhoud

• Meegeleverde accessoires p. 2
• Veiligheidsmaatregelen p. 2
• Alles aansluiten p. 3
• Plaatsing van de luidsprekers p. 3
• Overzicht van de bedieningsfuncties p. 4

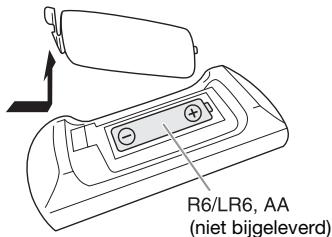

• Voorbereiden van de afstandsbediening p. 4
• De media voorbereiden p. 5
• Media-weergave p. 6
• DAB+ p. 8
• Radio p. 9
• Klok en timers p. 10
• Geluidseffecten p. 11
• Overige p. 11
• Verhelpen van storingen p. 12
• Onderhoud p. 13
• Technische gegevens p. 14
• Referenties Veiligheidsmaatregelen WAARSCHUWING! Apparaat p. 15

• Beperk het risico van brand, elektrische schokken of beschadiging van het product, – Stel dit apparaat niet bloot aan regen, vocht, druppels of spetters. – Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaat plaatsen. – Gebruik uitsluitend de aanbevolen accessoires. – Verwijder niet de afdekking. – Probeer nooit zelf reparaties aan het apparaat uit te voeren. Laat onderhoud over aan erkend onderhoudspersoneel. – Zorg ervoor dat er geen metalen voorwerpen in het apparaat terechtkomen. VOORZICHTIG! Apparaat
• Beperk het risico van brand, elektrische schokken of beschadiging van het product, – Zorg voor een goede ventilatie: plaats en gebruik dit apparaat niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte. – Zorg dat de ventilatie-openingen van het apparaat niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen, of iets dergelijks. – Zet geen open vuur, zoals brandende kaarsen, op het apparaat.
• Dit apparaat is bestemd voor gebruik in een gematigd klimaat.
• Tijdens het gebruik is dit apparaat vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.
• In dit apparaat wordt een laser gebruikt. Het gebruik van regelaars en het maken van afstellingen of bedieningen die niet in deze gebruiksaanwijzing beschreven zijn, kan resulteren in blootstelling aan gevaarlijke straling. Netsnoer
• De stekker voor het stopcontact is het apparaat om de verbinding te verbreken. Installeer dit apparaat zo, dat de stekker voor het stopcontact onmiddellijk uit het stopcontact getrokken kan worden. Batterij
• Explosiegevaar wanneer de batterij op onjuiste wijze vervangen wordt. Vervang alleen door een batterij van het type dat door de fabrikant wordt aanbevolen.
• Informeer bij de lokale autoriteiten of bij uw leverancier naar de juiste manier voor de afvalverwerking van de batterijen.
• Niet verhitten of blootstellen aan vuur.
• Laat de batterij(en) niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.
• Laad de alkaline of mangaan-batterij niet.
• Gebruik niet een batterij waarvan de mantel is losgeraakt.
• Verwijder de batterij, als u de afstandsbediening lange tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats. offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 3 Monday, August 22, 2016 3:26 PM

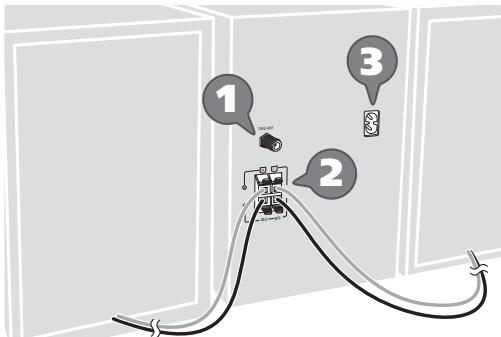

Alles aansluiten Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn uitgevoerd. Sluit het netsnoer aan. In het stopcontact Gebruik niet een netsnoer van een ander apparaat.

(6:) Stroom besparen Het systeem verbruikt in de stand Stand-by een geringe hoeveelheid stroom (Z"Technische gegevens"). Haal de stekker uit het stopcontact, als u het systeem niet gebruikt. Sommige instellingen zullen verloren gaan, als u het systeem afsluit. U moet deze opnieuw instellen. (6:) Plaatsing van de luidsprekers Sluit de DAB-antenne aan. Draai de moer vooral geheel vast. NEDERLANDS

Plakband (niet bijgeleverd) Gebruik geen andere DAB-antenne dan de geleverde. Gebruik een buitenantenne als de ontvangst slecht is. De linker en rechter luidsprekers zijn hetzelfde. De luidsprekers aansluiten. Gebruik alleen de meegeleverde luidsprekers. U kunt schade aan het systeem veroorzaken en de geluidskwaliteit verminderen, als u andere luidsprekers gebruikt. Rood

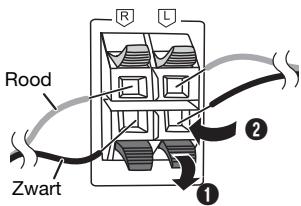

Zwart Let erop dat u de polariteit van de luidsprekerdraden niet kruist (kortsluiting) of omkeert. Als u dit doet kunnen de luidsprekers worden beschadigd.

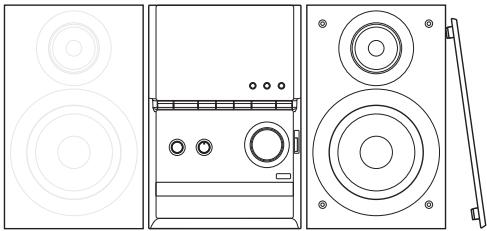

• Houd voor de ventilatie meer dan 10 mm afstand aan tussen het hoofdapparaat en de luidsprekers.
• Zet de luidsprekers op een plat veilig oppervlak.
• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet de luidsprekers niet vlakbij TV-apparaten, PC's of andere apparatuur die makkelijk beïnvloed wordt door magnetisme.
• Wanneer u gedurende een lange periode op hoge niveaus afspeelt, kan dit het luidsprekers beschadigen en de levensduur van het luidsprekers bekorten.
• Voorkom beschadiging door het volume te verminderen: – Geluid wordt vervormd. – Wanneer u de geluidskwaliteit afstelt.
• Voorkom beschadiging van de luidsprekers, raak de conussen niet aan wanneer u de netten verwijdert. VOORZICHTIG!
• Gebruik de luidsprekers enkel met het aanbevolen systeem. Doet u dat niet, dan kan beschadiging van de versterker en de luidsprekers ontstaan en dat kan leiden tot brand. Ga bij een erkende vakman te rade, als er schade optreedt of als u plots een wijziging in de werking van het apparaat bemerkt.
• Volg de procedures die u in deze instructies bijgevoegd vindt, wanneer u de luidsprekers aansluit. TQBJ0978

offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 4 Monday, August 22, 2016 3:26 PM Overzicht van de bedieningsfuncties Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen of de hoofdeenheid gebruiken, als deze hetzelfde zijn. A Stand-by/Aan-schakelaar [`], [1] Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom. B Een audiobron kiezen Op het hoofdapparaat: Houd [ –PAIRING] ingedrukt als u wilt starten met de Bluetooth®-koppeling. O Hoofdtelefoonbus ( ) Stekkertype: Ø 3,5 mm stereo (niet bijgeleverd) – Overmatig geluidsvolume via oor- en hoofdtelefoon kan gehoorverlies veroorzaken. – Lange tijd luisteren op vol volume kan de gebruiker gehoorschade geven. P USB-poort (

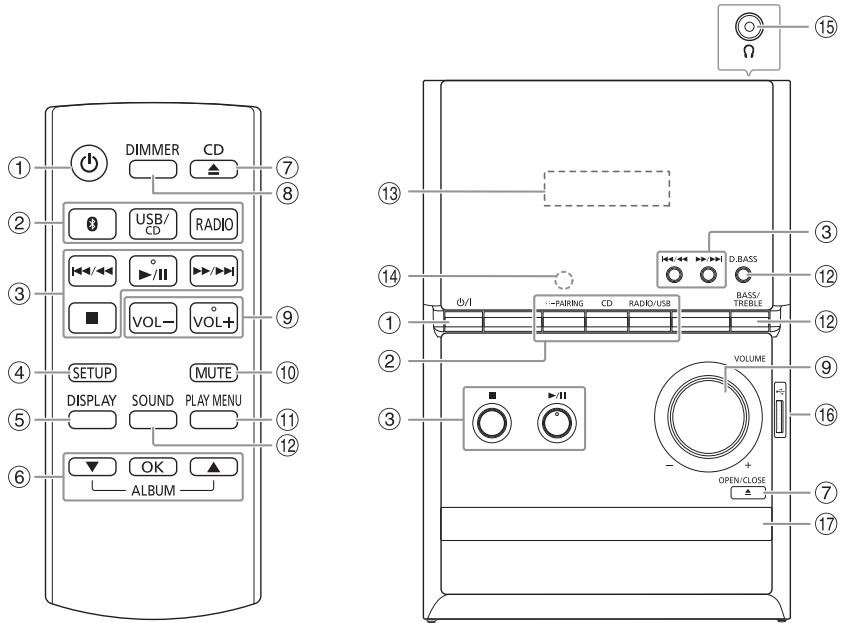

Q Disclade C Basis weergaveregeling D Bekijk installatiemenu E Informatie over het af te spelen materiaal bekijken F Selecteer of bevestig de optie G De disclade openen of sluiten H De helderheid van het display-paneel verminderen Voorbereiden van de afstandsbediening Druk opnieuw op de knop als u wilt annuleren. I Pas het volumeniveau aan J Het geluid onderdrukken Druk opnieuw op de knop als u wilt annuleren. "MUTE" wordt ook geannuleerd wanneer u het volume aanpast of wanneer u het systeem uitschakelt. K Het menu voor afspelen bekijken L Geluidseffecten kiezen TQBJ0978 M Displaypaneel

N Sensor afstandsbediening Afstand: Minder dan ongeveer 7 m Hoek: Ongeveer 20° omhoog en omlaag, 30° naar links en naar rechts (niet bijgeleverd) Gebruik alkaline- of mangaan-batterijen. Installeer de batterij zo, dat de polen (+ en –) op één lijn staan met de polen op de afstandsbediening. offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 5 Monday, August 22, 2016 3:26 PM Disc

Druk op [CD x] (hoofdapparaat: [x OPEN/CLOSE]) als u de disclade wilt openen. Plaats een disc in met het label naar boven. Druk nogmaals om de disclade te sluiten. █ Een apparaat aansluiten Voorbereiding Is dit systeem verbonden met een Bluetooth®-toestel, verbreek de verbinding dan (Z"De aansluiting van een apparaat verbreken").

Druk op [USB/CD] om "CD" te kiezen. Druk op [ ]. "BLUETOOTH READY" wordt weergegeven. Selecteer "SC-PM602" uit het Bluetooth®-menu van het toestel. De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven. USB

• Een apparaat moet gekoppeld aan een passend apparaat zijn om aangesloten te worden.
• Dit systeem kan slecht op één apparaat per keer aangesloten worden.
• Wanneer "BLUETOOTH" is geselecteerd als de bron, zal dit systeem automatisch proberen de verbinding met het laatst aangesloten toestel tot stand te brengen. (Tijdens dit proces wordt "LINKING" weergegeven.)

Verminder het volume en sluit het USB-apparaat aan op de USB-poort. Houd het hoofdapparaat vast wanneer u de USB-apparaat tot stand brengt of verbreekt. Druk op [USB/CD] om "USB" te kiezen. Opmerking: Gebruik geen USB-verlengkabel. Het systeem kan geen USB-apparaten herkennen die via een kabel aangesloten zijn. Start weergave op het apparaat. NEDERLANDS De media voorbereiden █ De aansluiting van een apparaat verbreken Bluetooth® U kunt draadloos een geluidsapparaat aansluiten en afspelen met behulp van Bluetooth®. Voorbereiding

• Schakel over naar de Bluetooth®-functie van het apparaat en zet het apparaat vlakbij het systeem.
• Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie.

Druk herhaaldelijk op [PLAY MENU] om "DISCONNECT?" te kiezen. Kies "OK? YES" door op [R, T] te drukken en druk vervolgens op [OK]. "BLUETOOTH READY" wordt weergegeven. Selecteer "OK? NO" als u wilt annuleren. Het hoofdapparaat gebruiken █ Een toestel koppelen Voorbereiding Is dit systeem verbonden met een Bluetooth®-toestel, verbreek de verbinding dan (Z"De aansluiting van een apparaat verbreken").

Druk op [ ]. Wordt "PAIRING"getoond, ga dan door met stap 3. Opmerking: De aansluiting van een apparaat wordt verbroken, als u:

• Selecteer een andere bron.
• Verplaats het apparaat buiten het maximale bereik.
• Schakel de Bluetooth®-transmissie van het apparaat uit.
• Het systeem of het apparaat uitschakelt. Druk op [PLAY MENU] om "PAIRING" te kiezen te drukken en druk vervolgens op [OK]. Of houd [ –PAIRING] op het hoofdapparaat ingedrukt totdat "PAIRING" verschijnt. Selecteer "SC-PM602" uit het Bluetooth®-menu van het toestel. Indien u gevraagd wordt een sleutel te gebruiken voert u "0000" in. Het apparaat wordt automatisch met dit systeem verbonden nadat het koppelen aan een passend apparaat voltooid is. De naam van het aangesloten apparaat wordt gedurende enkele seconden weergegeven. Opmerking: U kunt maximaal 8 toestellen aan dit systeem koppelen. Als een 9e toestel wordt gekoppeld, wordt het toestel dat het langst niet is gebruikt, vervangen. TQBJ0978

offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 6 Monday, August 22, 2016 3:26 PM Media-weergave Menu voor afspelen De volgende markeringen duiden de beschikbaarheid van de functie aan. CD : CD-R/RW in CD-DA-formaat of met MP3-bestanden. USB : USB-apparaat met MP3-bestanden. BLUETOOTH : Bluetooth®-apparaat. CD USB

Kies "PLAYMODE" of "REPEAT" door herhaaldelijk op [PLAY MENU] te drukken. Selecteer de instelling door op [R, T] te drukken en druk vervolgens op [OK]. PLAYMODE Basisweergave OFF PLAYMODE Annuleer de instelling.

1-TRACK Speel één gekozen track af. Kies de track door op [2/3] of [5/6] te drukken. Afspelen Druk op [4/9]. Stop Druk op [8].

De positie in het geheugen opgeslagen. "RESUME" wordt weergegeven. Druk nogmaals als u geheel wilt stoppen. Pauzeren Druk op [4/9]. Indrukken als u met afspelen door wilt gaan. Overslaan Druk op [2/3] of [5/6] als u een track wilt overslaan. RANDOM RND 1-ALBUM RANDOM

RND CD USB Sla het MP3-album over door op [R, T] te drukken. Zoeken Houd [2/3] of [5/6] ingedrukt. Opmerking: Afhankelijk van het Bluetooth®-apparaat zullen sommige bedieningsfuncties misschien niet werken. Beschikbare informatie bekijken

U kunt de beschikbare informatie op het display-paneel bekijken. Druk op [DISPLAY]. Opmerking:

• Maximaal aantal tekens dat kan worden weergegeven: ongeveer 32
• Dit systeem ondersteunt versie 1.0, 1.1 en 2.3 ID3 tags.
• Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uit zien.
• Voorbeeld: Weergave van MP3-album en tracknummers. TQBJ0978 Albumnummer

Tracknummer Speel één geselecteerd MP3-album af. Selecteer het MP3-album door op [R, T] te drukken. Speel alle tracks in willekeurige volgorde af. Speel alle tracks op één geselecteerd MP3-album in willekeurige volgorde af. Selecteer het MP3-album door op [R, T] te drukken. REPEAT OFF REPEAT Annuleer de instelling. ON REPEAT Herhaald afspelen. Opmerking:

• Tijdens het afspelen in willekeurige volgorde kunt u niet overslaan naar tracks die al zijn afgespeeld.
• De instelling wordt geannuleerd, wanneer u de disclade opent of trek het USB-apparaat uit. offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 7 Monday, August 22, 2016 3:26 PM BLUETOOTH U kunt de verbindingsstand wijzigen en aanpassen aan het type van de verbinding. Voorbereiding Is dit systeem verbonden met een Bluetooth®-toestel, verbreek de verbinding dan (Z"De aansluiting van een apparaat verbreken").

Druk herhaaldelijk op [PLAY MENU] om "LINK MODE" te kiezen. Selecteer de stand door op [R, T] te drukken en druk vervolgens op [OK]. MODE 1 Nadruk op aansluitbaarheid. MODE 2 (bij verstek) Nadruk op geluidskwaliteit. Opmerking:

• Afhankelijk van het apparaat kan het zijn dat het beeld en geluid van de weergave niet gesynchroniseerd worden. In dat geval, kies "MODE 1".
• Selecteer "MODE 1" als het geluid wordt onderbroken. Ingangsniveau BLUETOOTH U kunt de instelling van het ingangsniveau wijzigen als het ingangsniveau van het geluid van de Bluetooth®-transmissie te laag is.

Druk herhaaldelijk op [PLAY MENU] om "INPUT LEVEL" te kiezen. █ Opmerking over disc

• U kunt op dit systeem CD-R/RW's met materiaal in CD-DA- of MP3-formaat afspelen.
• Voltooi de disk op het apparaat waarop hij is opgenomen voordat u hem gaat afspelen.
• Er zijn CD-R/RW's die door de conditie van de opname niet kunnen worden afgespeeld. █ Opmerking over USB-apparaat
• Dit systeem ondersteunt USB 2.0 Full-speed.
• Dit systeem kan USB-apparaten van tot wel 32 GB ondersteunen.
• Alleen het FAT 12/16/32-bestandssysteem wordt ondersteund. █ Opmerking over MP3-bestand
• Bestanden zijn gedefinieerd als tracks en mappen zijn gedefinieerd als albums.
• Een track moet de extensie ".mp3" of ".MP3" hebben.
• Tracks worden niet noodzakelijkerwijs afgespeeld in de volgorde waarin u ze hebt opgenomen.
• Sommige bestanden kunnen niet werken door de grootte van de sector. NEDERLANDS Koppelingsmodus MP3-bestand op schijf
• Dit systeem geeft toegang tot maximaal: – 255 albums (inbegrepen bovenste map) – 999 tracks – 20 sessies
• Discs moeten voldoen aan ISO9660 niveau 1 of 2 (behalve voor uitgebreide formaten). MP3-bestand op USB-apparaat
• Dit systeem geeft toegang tot maximaal: – 800 albums (inbegrepen bovenste map) – 8000 tracks – 999 tracks per album Selecteer het niveau door op [R, T] te drukken en druk vervolgens op [OK]. (bij verstek) TQBJ0978 Opmerking: Selecteer "LEVEL 0" als het geluid vervormd klinkt.

offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 8 Monday, August 22, 2016 3:26 PM DAB+ Voorbereiding Druk op [RADIO] om "DAB+" te kiezen. Opmerking: Als u "DAB+" voor het eerst selecteert, zal het systeem een automatische afstemming doen. Handmatige afstemming

Druk herhaaldelijk op [PLAY MENU] om "MANUAL SCAN" te kiezen. Druk op [R, T] om het frequentieblok te kiezen en druk vervolgens op [OK]. Als er geen station is gevonden, dan wordt "SCAN FAILED" weergegeven. Pas de stand van de antenne aan en probeer het opnieuw. Automatisch afstemmen

Druk op [PLAY MENU] om "AUTOSCAN" te kiezen en druk vervolgens op [OK]. "START?" wordt weergegeven. Druk op [OK] om de afstemming te starten. "DAB AUTO SCAN" wordt weergegeven. Als er geen station is gevonden, dan wordt "SCAN FAILED" weergegeven. Voer een handmatige afstemming uit. Opmerking: De vooraf ingestelde frequenties worden gewist, wanneer u een automatische afstemming uitvoert. Het geheugen vooraf instellen

Secundaire diensten U kunt naar secundaire diensten luisteren als " weergegeven.

Druk op [R, T] om de secundaire dienst te kiezen en druk vervolgens op [OK]. Kies "PRIMARY" als u wilt annuleren. U kunt de volgende informatie op het displaypaneel bekijken.

• Informatie over de DAB-uitzending
• Tijd Druk op [DISPLAY]. De signaalkwaliteit controleren U kunt de signaalkwaliteit controleren door de stand van de antenne aan te passen.

Druk herhaaldelijk op [PLAY MENU] om "SIGNAL QUALITY" te kiezen en druk vervolgens op [OK]. Achtereenvolgens worden het frequentieblok en de ontvangstkwaliteit weergegeven. Druk voor het selecteren van andere frequentieblokken op [R, T]. Druk op [R, T] om "STATION" te kiezen en druk vervolgens op [OK]. Druk op [2/3] of [5/6] om afstemmen op het radiostation. Frequentieblok Frequentie Druk op [OK]. Druk op [R, T] om een voorkeuzenummer te kiezen en druk vervolgens op [OK]. Voer de stappen 3 tot 5 opnieuw uit als u meer stations vooraf wilt instellen. Het nieuwe station vervangt elke station dat hetzelfde vooraf ingestelde nummer heeft. █ Een voorkeuzestation kiezen

Druk herhaaldelijk op [PLAY MENU] om "DAB SECONDARY" te kiezen. Beschikbare informatie bekijken Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. Opmerking: U kunt niet een zender als voorkeur instellen als deze niet uitzendt of als u een secundaire dienst hebt geselecteerd.

" wordt Opmerking: De instelling wordt uitgeschakeld als u andere zenders selecteert. U kunt tot wel 20 zenders als voorkeur instellen.

Druk op [2/3] of [5/6] om het voorkeuzestation te kiezen. Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. Druk op [R, T] om "PRESET" te kiezen en druk vervolgens op [OK].

Ontvangstkwaliteit 0 (slecht) tot 8 (uitstekend) Druk opnieuw op [OK] als u wilt afsluiten. Automatische aanpassing van de klok U kunt instellen dat de klok automatisch wordt bijgewerkt.

Druk herhaaldelijk op [PLAY MENU] om "AUTO CLOCK ADJ" te kiezen. Druk op [R, T] om "ON ADJUST" te kiezen en druk vervolgens op [OK]. Kies "OFF ADJUST" als u wilt annuleren. offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 9 Monday, August 22, 2016 3:26 PM █ Een voorkeuzestation kiezen Voorbereiding Druk op [RADIO] om "FM" te kiezen. Handmatige afstemming

Kies "MANUAL" door op [R, T] te drukken en druk vervolgens op [OK]. Stel het radiostation van uw keuze in door op [2/3] of [5/6] te drukken. Houd, als u automatisch wilt afstemmen, de knop ingedrukt, totdat de frequentie snel verandert. "STEREO" verschijnt wanneer een stereoprogramma wordt ontvangen. U kunt tot wel 30 FM-zenders als voorkeuze instellen. █ Automatische voorinstelling Het afstemmen begint bij de laagste frequentie. Alle te ontvangen zenders worden nu in oplopende volgorde in de geheugenkanalen vastgelegd. Druk op [8] als u wilt annuleren. █ Handmatig voorprogrammeren

Kies het vooraf ingestelde station door op [2/3] of [5/6] te drukken. De geluidskwaliteit veranderen

Druk herhaaldelijk op [PLAY MENU] om "FM MODE" te kiezen. Kies "MONO" door op [R, T] te drukken en druk vervolgens op [OK]. Selecteer "STEREO" als u wilt annuleren. "MONO" wordt ook geannuleerd wanneer u de frequentie wijzigt. De instelling in het geheugen opslaan Ga verder met stap 4 van "Handmatig voorprogrammeren". De signaalstatus controleren Druk op [DISPLAY] om "FM STATUS" te kiezen. Selecteer de instelling door op [R, T] te drukken en druk vervolgens op [OK]. CURRENT Het afstemmen begint bij de actuele frequentie.

Kies "PRESET" door op [R, T] te drukken en druk vervolgens op [OK]. Druk op [PLAY MENU] om "A.PRESET" te kiezen. LOWEST

Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. Het geheugen vooraf instellen

Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. Druk herhaaldelijk op [PLAY MENU] om "TUNE MODE" te kiezen. Kies "MANUAL" door op [R, T] te drukken en druk vervolgens op [OK]. Stel het radiostation van uw keuze in door op [2/3] of [5/6] te drukken. Druk op [OK]. Selecteer een voorkeuzenummer door op [R, T] te drukken en druk vervolgens op [OK]. Voer de stappen 3 tot 5 opnieuw uit als u meer stations vooraf wilt instellen. Het nieuwe station vervangt elke station dat hetzelfde vooraf ingestelde nummer heeft. FM – – – – Het FM-signaal is mono. Het systeem is niet op een zender afgestemd. FM ST Het FM-signaal is stereo. FM MONO "MONO" is geselecteerd als "FM MODE". RDS-uitzendingen Dit systeem kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is. Druk herhaaldelijk op [DISPLAY].

Programmaservice PTY Programmatype FREQ Frequentie Opmerking: RDS-gegevens zullen soms niet verschijnen als de ontvangst slecht is. TQBJ0978

Druk herhaaldelijk op [SETUP] om "CLOCK" te kiezen. Stel de tijd in door op [R, T] te drukken en druk vervolgens op [OK]. De tijd controleren Kies "CLOCK" door herhaaldelijk op [SETUP] te drukken en druk vervolgens op [OK]. Druk in de stand Standby op [DISPLAY]. Opmerking: Als u wilt dat de klok gelijk blijft lopen, moet u de klok regelmatig gelijk zetten. Afspeeltimer (Behalve voor Bluetooth®-bron) U kunt de timer zo instellen dat u op een bepaalde tijd wordt gewekt. Voorbereiding Zet de klok gelijk.

Druk herhaaldelijk op [SETUP] om "TIMER ADJ" te kiezen. Selecteer de starttijd door op [R, T] te drukken en druk vervolgens op [OK]. Stel de eindtijd in door stap 2 te herhalen. Druk op [R, T] als u de bron wilt selecteren die u wilt afspelen en druk vervolgens op [OK]. De timer inschakelen

Druk herhaaldelijk op [SETUP] om "TIMER SET" te kiezen. Kies "SET" door op [R, T] te drukken en druk vervolgens op [OK]. "#" wordt weergegeven. Selecteer "OFF" als u wilt annuleren. Het systeem werkt alleen als het apparaat is uitgeschakeld. De instelling controleren Kies "TIMER ADJ" door herhaaldelijk op [SETUP] te drukken en druk vervolgens op [OK]. Druk in de stand Standby twee maal op [DISPLAY]. TQBJ0978 Opmerking:

• De timer start op een laag volume en neemt geleidelijk toe tot het vooraf ingestelde niveau.
• Wanneer de timer aan staat, schakelt het apparaat iedere dag in, op het ingestelde tijdstip.
• Als u het systeem uitschakelt en dan opnieuw inschakelt als de timer werkt, zal de timer niet stoppen op de eindtijd.

De slaaptimer schakelt het systeem uit na de ingestelde tijd. De klok werkt volgens het 24-uursysteem.

Slaaptimer Druk herhaaldelijk op [SETUP] om "SLEEP" te kiezen. Selecteer de instelling (in minuten) door op [R, T] te drukken en druk vervolgens op [OK]. Selecteer "OFF" als u wilt annuleren. Opmerking:

• De resterende tijd wordt elke minuut een paar seconden weergegeven. "SLEEP 1" wordt altijd weergegeven als er nog 1 minuut resteert.
• De slaaptimer kan samen met de afspeeltimer gebruikt worden.
• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timers elkaar niet overlappen. offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 11 Monday, August 22, 2016 3:26 PM

Overige Kies het geluidseffect door herhaaldelijk op [SOUND] te drukken. Auto-uit Selecteer de instelling door op [R, T] te drukken en druk vervolgens op [OK]. Dit systeem schakelt zichzelf automatisch uit wanneer u het 20 minuten lang niet gebruikt. MY SOUND "SOUND 1", "SOUND 2" of "SOUND 3" (Z"Opslaan van de geluidsinstellingen")

BASS –4 tot +4 (bij verstek: 0) Het hoofdapparaat gebruiken

Opmerking: Deze functie werkt niet wanneer de radiobron is ingeschakeld of wanneer er verbinding is met een Bluetooth®-apparaat. TREBLE D.BASS –4 tot +4 (bij verstek: 0) Het hoofdapparaat gebruiken

"ON D.BASS" (bij verstek) of

Het hoofdapparaat gebruiken Druk herhaaldelijk op [D.BASS]. SURROUND "ON SURROUND" of "OFF SURROUND" (bij verstek) Opmerking: Gewijzigde instellingen zullen worden bewaard tot zij weer worden gewijzigd, tenzij anders wordt aangegeven. Opslaan van de geluidsinstellingen U kunt de huidige geluidseffecten opslaan (max. 3 combinaties). Druk herhaaldelijk op [SETUP] om "AUTO OFF" te kiezen. Kies "ON" door op [R, T] te drukken en druk vervolgens op [OK]. Selecteer "OFF" als u wilt annuleren. Bluetooth®-standby Deze functie schakelt het systeem automatisch in wanneer u een Bluetooth®-verbinding tot stand brengt vanaf een gekoppeld apparaat.

NEDERLANDS Geluidseffecten Druk herhaaldelijk op [SETUP] om "BLUETOOTH STANDBY" te kiezen. Kies "ON" door op [R, T] te drukken en druk vervolgens op [OK]. Selecteer "OFF" als u wilt annuleren. De softwareversie controleren

Kies "SW VER." door herhaaldelijk op [SETUP] te drukken en druk vervolgens op [OK]. De softwareversie wordt weergegeven. Druk nogmaals op [OK] als u wilt afsluiten. Voorbereiding Geluidseffecten kiezen.

Druk op [SETUP] om "SAVE MY SOUND" te kiezen. Druk op [R, T] om een nummer voor geluidsinstelling te kiezen en druk vervolgens op [OK]. "SAVED" wordt weergegeven. De nieuwe instellingen vervangen de bestaande onder hetzelfde nummer voor geluidsinstelling. De instelling opvragen Druk op [SOUND] om "MY SOUND" te kiezen. Druk op [R, T] om het nummer voor geluidsinstelling te kiezen en druk vervolgens op [OK]. TQBJ0978

offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 12 Monday, August 22, 2016 3:26 PM Verhelpen van storingen Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over de controlepunten of als u het probleem niet kunt verhelpen. Geluid wordt vervormd. Het apparaat werkt niet. Zwevend geluid.

• De veiligheidsapparaat is geactiveerd. Ga als volgt te werk:

1. Druk op [1] op het hoofdapparaat zodat het apparaat

overschakelt op de stand Stand-by. Als het apparaat niet overschakelt op stand Stand-by, – Houd de toets minstens 10 seconden ingedrukt. Of, – Trek de stekker van het netsnoer uit het stopcontact en steek de stekker weer in het stopcontact.

2. Druk nogmaals op [1] om schakel het apparaat in. Als

het probleem aanhoudt, vraag dan advies aan uw leverancier.

• Zet het TV-toestel uit en zet het weg bij het systeem.
• Verplaats mobiele telefoons van het apparaat weg, als er duidelijk interferentie optreedt. Geluid wordt vervormd of er is geen geluid.
• Pas het volume van het systeem aan.
• Schakel het systeem uit, stel de oorzaak vast en verhelp deze en schakel dan het systeem weer in. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en als het systeem wordt gebruikt in een warme omgeving. Het is mogelijk dat tijdens de weergave een zoemgeluid te horen is.
• Er bevindt zich een netsnoer of een fluorescerend licht in de buurt van de kabels. Houd andere apparaten en kabels uit de buurt van dit systeem. █ Disc Display wordt niet goed weergegeven. Afspelen start niet.
• U hebt de disc niet goed geplaatst. Plaats de disc goed.
• Disc is vuil. Reinig de disc.
• Vervang de disc als deze bekrast of kromgetrokken is, of een afwijkende vorm heeft.
• Er is condens. Laat het systeem 1 tot 2 uur drogen. █ Bluetooth® Men kan geen passend apparaat koppelen.
• Controleer de conditie van het Bluetooth®-toestel.
• Het apparaat staat buiten het communicatiebereik van 10 m. Verplaats het apparaat meer dichterbij het systeem. Het apparaat kan niet aangesloten worden.
• Het koppelen van het passende apparaat heeft niet met succes plaatsgevonden. Koppel het passende apparaat opnieuw.
• De koppeling van het apparaat is vervangen. Koppel het passende apparaat opnieuw.
• Misschien is dit systeem aangesloten op een ander toestel. Verbreek de verbinding met het andere toestel en probeer het toestel weer te koppelen. Het apparaat is aangesloten, maar er wordt via het systeem geen geluid gehoord.
• Voor sommige ingebouwde Bluetooth®-apparaten hebt u de geluidsoutput handmatig op "SC-PM602" ingesteld. Lees de bedieningsinstructies van het apparaat voor meer gedetailleerde informatie. Geluid uit het toestel wordt onderbroken.
• Het apparaat staat buiten het communicatiebereik van 10 m. Verplaats het apparaat meer dichterbij het systeem.
• Verwijder elk obstakel tussen het systeem en het apparaat.
• Andere toestellen die de frequentieband 2,4 GHz gebruiken (draadloze router, magnetrons, snoerloze telefoons, enz.) geven storing. Verplaats het toestel dichter naar het systeem toe en vergroot de afstand tot de andere toestellen.
• Selecteer "MODE 1" voor communicatie die stabiel is. █ USB Beeld en geluid van de weergave worden niet gesynchroniseerd. Het USB-apparaat of de inhoud daarvan kan niet gelezen worden.

• Start de weergave-app op het apparaat opnieuw.

• Het formaat van het USB-apparaat of de inhoud daarvan is niet geschikt voor het systeem.
• USB-apparaat met een opslagcapaciteit van meer dan 32 GB zullen onder bepaalde omstandigheden niet werken. █ Op de display van het hoofdapparaat verschijnt

• Het duurt langer om een USB-apparaat met een grote inhoud of een groot geheugen te lezen.

• U hebt het netsnoer voor de eerste keer op een stopcontact aangesloten of er is onlangs een stroomonderbreking opgetreden. Zet de klok gelijk. De verstreken tijd die getoond wordt, is anders dan de werkelijke afspeeltijd. "ADJUST CLOCK"
• De klok is niet gelijk gezet. Zet de klok gelijk.

• Breng de gegevens over naar een ander USB-apparaat of backup de gegevens en formatteer het USB-apparaat opnieuw. "ADJUST TIMER"
• De afspeeltimer is niet ingesteld. Pas de afspeeltimer aan. Langzame werking van het USB-apparaat. TQBJ0978

• Houd de antenne uit de buurt van computers, televisies en andere kabels en snoeren.
• Gebruik een als optie verkrijgbare buitenantenne. De antenne moet door een bevoegde monteur worden geïnstalleerd.

De ontvangst van DAB+ is slecht. █ Algemene storingen U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

█ Radio/DAB+ "AUTO OFF"

• Het systeem is 20 minuten lang niet gebruikt en schakelt zichzelf binnen een minuut uit. Druk op een knop als u wilt annuleren. offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 13 Monday, August 22, 2016 3:26 PM "F61" "F77"
• Trek de stekker van het netsnoer uit het stopcontact en vraag advies aan uw leverancier. "F703"
• Controleer het Bluetooth®-verbinding.
• Verbreek de verbinding met het Bluetooth®-apparaat. Schakel het systeem uit en schakel het vervolgens weer in. "F76"
• Er is een probleem met de voeding.
• Trek de stekker van het netsnoer uit het stopcontact en vraag advies aan uw leverancier. Code voor de afstandsbediening Verander de code van de afstandsbediening van dit systeem wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert. Voorbereiding Druk op [USB/CD] om "CD" te kiezen. █ De code instellen op "REMOTE 2"

Houd [CD] op de hoofdapparaat en [USB/CD] op de afstandsbediening ingedrukt. "REMOTE 2" wordt weergegeven. Houd [OK] en [USB/CD] tenminste 4 seconden ingedrukt. "NODEVICE"

• Het USB-apparaat is niet aangesloten. Controleer de aansluiting. █ De code instellen op "REMOTE 1" "NO DISC"
• U hebt geen disc geplaatst.

• Er zijn geen voorkeuze-instellingen voor het DAB-geheugen uitgevoerd. "NO PLAY"
• Controleer de inhoud. U kunt alleen ondersteunde formaten afspelen.
• Er kan een probleem zijn met het systeem. Schakel het systeem uit en schakel het vervolgens weer in. "NO SIGNAL"
• Ontvangst van de zender is niet mogelijk. Stel de antenne af. "PLAYERROR"
• U speelde een MP3-bestand dat niet ondersteund werd. Het systeem zal in dit geval de betreffende track overslaan en de volgende track afspelen. "REMOTE 1" "REMOTE 2"
• De afstandbediening en het hoofdapparaat gebruiken verschillende codes. Wijzig de code van de afstandsbediening. – Houd, wanneer "REMOTE 1" verschijnt, [OK] en [ ] gedurende ten minste 4 seconden ingedrukt. – Houd, wanneer "REMOTE 2" verschijnt, [OK] en [USB/CD] gedurende ten minste 4 seconden ingedrukt. "SCAN FAILED"

Houd [CD] op de hoofdapparaat en [ afstandsbediening ingedrukt. "REMOTE 1" wordt weergegeven. Houd [OK] en [ ] op de ] tenminste 4 seconden ingedrukt. NEDERLANDS "ERROR"

• Een onjuiste handeling werd uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw. Systeemgeheugen resetten Reset het geheugen wanneer de volgende situaties zich voordoen:
• Het apparaat reageert niet wanneer u de toetsen indrukt.
• U wilt de geheugeninhoud wissen en de oorspronkelijke instellingen herstellen.

Haal de stekker van het netsnoer uit het stopcontact. Terwijl u [1] op het apparaat ingedrukt houdt, sluit u het netsnoer weer aan. Houd de toets ingedrukt tot "– – – – – – – – –" verschijnt. Laat [1] los. Alle instellingen worden nu gereset naar de oorspronkelijke fabrieksinstellingen. Het is noodzakelijk de geheugenitems opnieuw in te stellen.

• Er kunnen geen zenders worden ontvangen. Stel de antenne af of stem handmatig af.

• U heeft de geluidseffecten niet opgeslagen onder het nummer voor geluidsinstelling.

"USB OVER CURRENT ERROR"

• Het USB-apparaat gebruikt te veel vermogen. Koppel het USB-apparaat los, schakel het systeem uit en weer in. "VBR"
• Het systeem kan de resterende afspeeltijd van tracks met variabele bitsnelheid (VBR) niet tonen. Onderhoud Reinig het systeem met een zachte, droge doek.
• Maak de buitenpanelen nooit schoon met alcolhol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door. TQBJ0978

offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 14 Monday, August 22, 2016 3:26 PM Technische gegevens █ Versterker █ Bluetooth® RMS-uitgangsvermogen Kanaal voor (beide kanalen aangestuurd) 20 W per kanaal (6 Ω), 1 kHz, THD 10% Totaal RMS-vermogen 40 W Versie Bluetooth® Ver. 2.1 + EDR Klasse Klasse 2 Ondersteunde profielen

Bedrijfsfrequentie █ Tuner, aansluiting 2,4 GHz band FH-SS Bedrijfsafstand Voorkeurgeheugen 30 FM-zenders Frequentiemodulatie (FM) Frequentiebereik 87,50 MHz tot 108,00 MHz (stap van 50 kHz) Antenne-aansluitingen 75 Ω (asymmetrisch) Hoofdtelefoonbus Aansluiting Stereo, 3,5 mm bus 10 m gezichtslijn █ Luidspreker Luidspreker(s) Woofer Tweeter 10 cm conustype x 1 per kanaal 6 cm conustype x 1 per kanaal

Impedantie Afmetingen (B x H x D) 145 mm x 224 mm x 197 mm Gewicht █ DAB+ deel DAB-geheugens 20 zenders 1,9 kg █ Algemeen Frequentieband (golflengte) Band III 5A tot 13F (174,928 MHz tot 239,200 MHz) Voeding Gevoeligheid *BER 4x10-4 Min. vereiste Opgenomen vermogen 17 W Afmetingen (B x H x D) 153 mm x 224 mm x 232 mm –98 dBm AC 220 V tot 240 V, 50 Hz Gewicht externe DAB-antenne Aansluiting F - Connector (75 Ω) 1,4 kg Gebruikstemperatuurbereik 0°C tot +40°C Vochtigheidsbereik █ Disc 35% tot 80% RV (geen condensatie) Disc geschikt voor weergave (8 cm of 12 cm) CD, CD-R/RW (CD-DA, MP3 ) 0,3 W (ongeveer) MPEG-1 Layer 3, MPEG-2 Layer 3 Optische lens Golflengte 790 nm (CD) █ USB USB-poort USB-standaard DC UIT 5 V, 500 mA USB 2.0 volle snelheid Ondersteund mediabestandsformaat MP3 (*.mp3) Bestandssysteem USB-apparaat TQBJ0978

Stroomverbuik in Stand-by stand (Met "BLUETOOTH STANDBY" ingesteld op "OFF") Stroomverbuik in Stand-by stand (Met "BLUETOOTH STANDBY" ingesteld op "ON") 0,4 W (ongeveer) Opmerking:

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming is gemeten met de digitale spectrumanalyser. offest printing TQBJ0978_de.fr.it.nl.se.dk.fi.book Page 15 Monday, August 22, 2016 3:26 PM Panasonic is niet verantwoordelijk voor data en/of informatie die mogelijk gecompromitteerd kan worden tijdens een draadloze overdracht. Frequentieband
• Dit systeem maakt gebruik van de frequentieband van 2,4 GHz. Certificatie
• Dit systeem voldoet aan frequentiebeperkingen en heeft certificatie gekregen op basis van wetten die te maken hebben met frequentie. Om die reden is een draadloze machtiginglesbrief niet nodig.
• De handelingen die hieronder beschreven worden zijn op grond van de wet strafbaar: – De hoofdeenheid uit elkaar nemen of wijzigen. – Specificatie-aanduidingen verwijderen. Gebruiksbeperkingen
• Draadloze transmissie en/of gebruik bij alle met Bluetooth® uitgeruste apparaten is niet gegarandeerd.
• Alle apparaten moeten voldoen aan standaards die ingesteld werden door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en instellingen van een apparaat, kan deze zich niet verbinden of sommige operaties kunnen anders zijn.
• Dit systeem ondersteunt de veiligingsfuncties van Bluetooth®. Maar afhankelijk van de werkomgeving en/of instellingen, is deze beveiliging mogelijk niet voldoende. Draag data voorzichtig draadloos aan dit systeem over.
• Dit systeem kan geen data overzenden naar een Bluetooth®-apparaat. Gebruiksbereik
• Gebruik dit apparaat tot een maximaal bereik van 10 m.
• Het bereik kan verminderen afhankelijk van de omgeving, obstakels of interferentie. Interferentie van andere apparaten
• Dit systeem zal misschien niet goed functioneren en er kunnen problemen zoals ruis en onderbrekingen in het geluid ontstaan als gevolg van interferentie van geluidsgolven, als deze unit te dicht staat op andere Bluetooth®-apparaten of apparaten die de 2,4 GHz-band gebruiken.
• Dit systeem zal misschien niet goed functioneren als de radiogolven van een zender, enz., in de buurt te krachtig zijn. Gebruik waarvoor dit bedoeld is
• Dit systeem is alleen voor normaal, algemeen gebruik.
• Gebruik dit systeem niet vlakbij apparatuur of in een omgeving die gevoelig is voor interferentie door een radiofrequentie (voorbeeld: luchthavens, ziekenhuizen, laboratoria, et cetera). Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren. MPEG Layer-3 audio coderingstechnologie wordt gebruikt onder licentie van Fraunhofer IIS en Thomson. Verklaring van overeenstemming Hierbij verklaart "Panasonic Corporation" dat dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/EC. Een exemplaar van de oorspronkelijke verklaring van overeenstemming bij onze R&TTE-producten is te downloaden van: http://www.doc.panasonic.de Contact met de erkende vertegenwoordiger: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland NEDERLANDS Over Bluetooth® Licenties Het wegdoen van oude apparatuur en battrijen Alleen voor de Europese Unie en landen met recyclingsystemen Deze symbolen op de producten, verpakking en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten gebruikte en batterijen niet mogen gemend worden met gewoon huishoudelijk afval. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving. Door ze correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentieel negatieve effecten op de gezondheid van de mens en op het milieu. Voor meer informatie over inzamelen en recycleren, gelieve contact op te nemen met uw plaatselijke gemeente. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Opmerking over het batterijensymbool (onderkant symbool): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. TQBJ0978 Referenties
