Produkttyp	Stereoanlage mit CD-Player
Marke	Panasonic
Modell	SC-PM602EG
Ausgangsleistung (RMS)	20 W pro Kanal (6 Ω), 40 W insgesamt
Lautsprecher	Woofer 10 cm (Konus), Tweeter 6 cm (Konus) pro Kanal
Lautsprecherimpedanz	6 Ω
CD-Player	CD, CD-R/RW (CD-DA, MP3)
USB-Konnektivität	USB 2.0, Unterstützung bis 32 GB, FAT12/16/32
Bluetooth	Version 2.1+EDR, Klasse 2, Reichweite 10 m
FM-Radio	87,50 MHz - 108,00 MHz, 30 Voreinstellungen
DAB+-Radio	Band III (174,928 - 239,200 MHz), 20 Voreinstellungen
Maße Hauptgerät (B x H x T)	153 mm x 224 mm x 232 mm
Gewicht Hauptgerät	1,4 kg
Maße Lautsprecher (B x H x T)	145 mm x 224 mm x 197 mm
Gewicht Lautsprecher	1,9 kg
Stromversorgung	AC 220-240 V, 50 Hz
Stromverbrauch	17 W (Betrieb), 0,3 W (Bereitschaft)
Timer	Wiedergabetimer, Einschlaf-Timer (30/60/90/120 Min.)
Soundeffekte	My Sound, Preset EQ (Heavy, Soft, Clear, Vocal, Flat), BASS, TREBLE, D.BASS, SURROUND
Mitgeliefertes Zubehör	Fernbedienung (N2QAYB000984), Netzkabel, DAB-Antenne
Wartung	Mit einem weichen, trockenen Tuch abwischen. Keinen Alkohol, Verdünner oder Benzin verwenden.
Sicherheit	Doppelte Isolierung (Klasse II), nicht Feuchtigkeit aussetzen, Lüftungsschlitze nicht blockieren

Häufig gestellte Fragen - SCPM602EG PANASONIC

Wie kopple ich ein Bluetooth-Gerät?

Aktivieren Sie Bluetooth auf Ihrem Gerät und bringen Sie es in die Nähe des Systems. Drücken Sie [8] oder halten Sie [-PAIRING] am Hauptgerät gedrückt, bis « PAIRING » angezeigt wird. Wählen Sie « SC-PM602 » in der Bluetooth-Liste Ihres Geräts. Wenn ein Code verlangt wird, geben Sie « 0000 » ein.

Wie stelle ich die Uhr ein?

Drücken Sie mehrmals [SETUP], um « CLOCK » auszuwählen, und verwenden Sie dann [, ] zur Einstellung der Zeit und drücken Sie [OK]. Die Uhr arbeitet im 24-Stunden-Zyklus.

Wie verwende ich den Wiedergabetimer zum Aufwachen?

Stellen Sie zuerst die Uhr ein. Drücken Sie [SETUP], um « TIMER ADJ » auszuwählen, stellen Sie Start- und Endzeit ein, wählen Sie dann die Audioquelle aus. Zum Aktivieren gehen Sie zu « TIMER SET » und wählen Sie « SET ». Das Gerät muss sich im Bereitschaftszustand befinden.

Was tun, wenn der Ton verzerrt ist oder fehlt?

Überprüfen Sie die Lautstärke. Schalten Sie das Gerät aus, ermitteln Sie die Ursache (beschädigte Lautsprecher, Überhitzung) und schalten Sie es wieder ein. Wenn das Brummen anhält, halten Sie Netzkabel von Leuchtstofflampen oder anderen Kabeln fern.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät abzuwischen. Verwenden Sie niemals Alkohol, Farbverdünner oder Benzin. Lesen Sie die Anweisungen, wenn Sie ein mit Chemikalien getränktes Tuch verwenden.

Wie setze ich den Systemspeicher zurück?

Ziehen Sie das Netzkabel ab. Halten Sie die Taste [/] am Hauptgerät gedrückt, während Sie das Kabel wieder einstecken. Drücken Sie weiter, bis « ------- » angezeigt wird, und lassen Sie dann los. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

Wie kann ich FM-Sender voreinstellen?

Für automatische Voreinstellung: Drücken Sie [PLAY MENU], wählen Sie « A. PRESET », dann « LOWEST » oder « CURRENT » und drücken Sie [OK]. Für manuelle Voreinstellung: Stimmen Sie den Sender ab, drücken Sie [OK], und wählen Sie eine Voreinstellungsnummer.

Kann ich MP3-Dateien über USB abspielen?

Ja, schließen Sie ein USB-Gerät mit MP3-Dateien (Endung .mp3 oder .MP3) an den USB-Anschluss an. Drücken Sie [USB/CD], um « USB » auszuwählen. Das System unterstützt bis zu 32 GB mit FAT12/16/32-Dateisystemen.

Was ist die maximale Kapazität des USB-Geräts?

Das System unterstützt USB-Geräte bis zu 32 GB mit FAT12/16/32-Dateisystemen. Geräte mit größerer Kapazität funktionieren möglicherweise nicht richtig.

Wie schließe ich die DAB+-Antenne an?

Schließen Sie die mitgelieferte DAB-Antenne an die dafür vorgesehene Buchse an der Rückseite des Geräts an. Ziehen Sie die Mutter handfest an. Bei schlechtem Empfang verwenden Sie eine Außenantenne, die von einem qualifizierten Techniker installiert wurde.

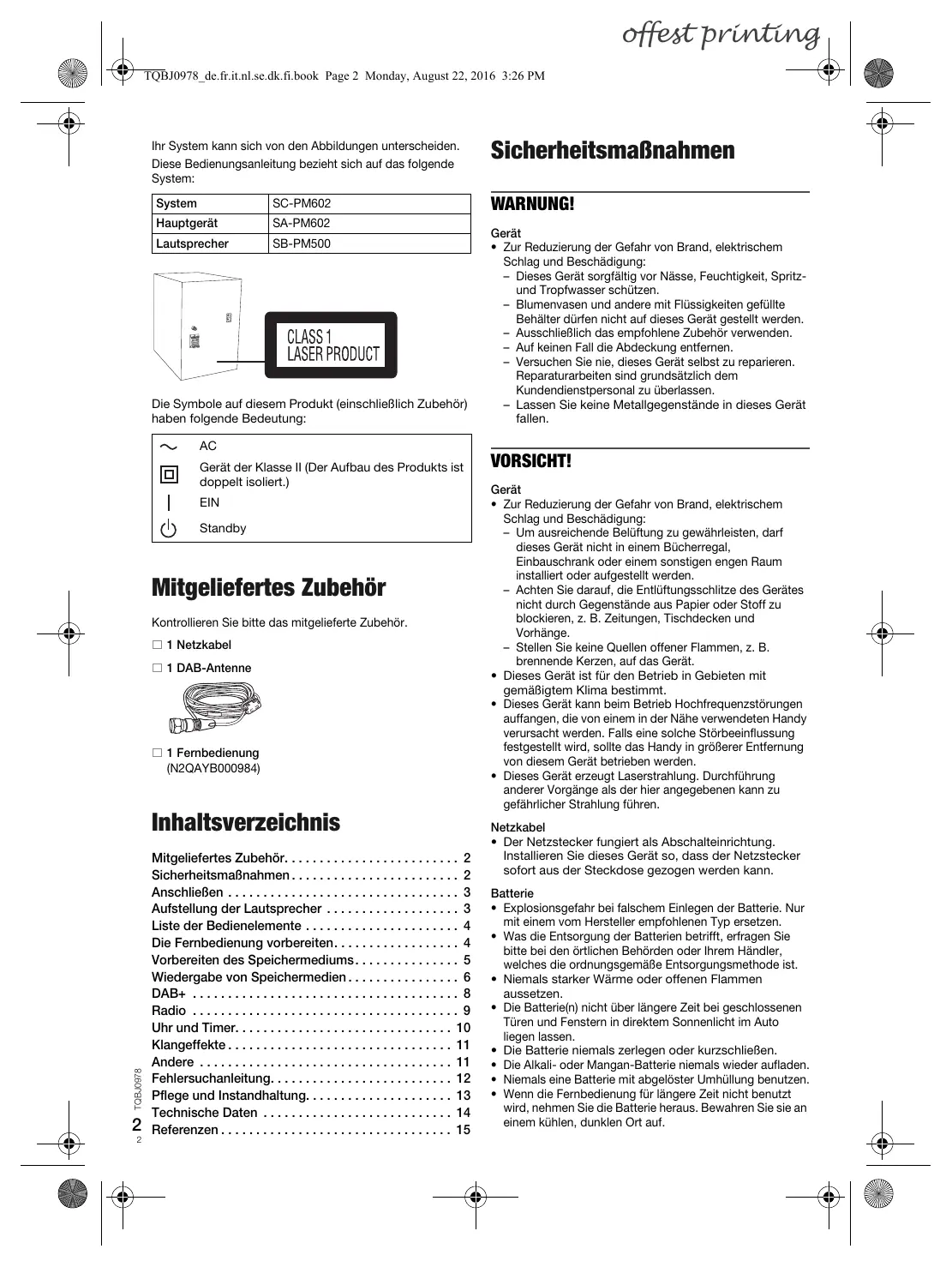

BEDIENUNGSANLEITUNG SCPM602EG PANASONIC

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Ihr System kann sich von den Abbildungen unterscheiden. Diese Bedienungsanleitung bezieht sich auf das folgende System:

System	SC-PM602
Hauptgerät	SA-PM602
Loutsprecher	SB-PM500

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben folgende Bedeutung:

~	AC
□	Gerät der Klasse II (Der Aufbau des Produkts ist doppelt isoliert.)
|	EIN
◎	Standby

Mitgeliefertes Zubehör

Kontrollieren Sie bitte das mitgelieferte Zubehör.

1 Netzkabel, 1 DAB-Antenne

1 Fernbedienung (N2QAYB000984)

Inhaltsverzeichnis

Mitgeliefertes Zubehör 2, Sicherheitsmaßnahmen 2, Anschließen 3, Aufstellung der Lautsprecher 3, Liste der Bedienelemente 4, Die Fernbedienung vorbereiten 4, Vorbereiten des Speichermediums 5, Wiedergabe von Speichermedien 6, DAB+ 8, Radio 9, Uhr und Timer 10, Klangeffekte 11, Andere 11, Fehlersuchanleitung 12, Pflege und Instandhaltung 13, Technische Daten 14, Referenzen 15

Sicherheitsmaßnahmen

WARNUNG!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.
• Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden. Ausschließlich das empfohlene Zubehör verwenden.
• Auf keinen Fall die Abdeckung entfernen. Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen.
• Lassen Sie keine Metallgegenstände in dieses Gerät fallen.

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Verletzung:

Um ausreichende Belüftung zu gewährleisten, darf das Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden. - Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge. - Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.

• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen aufweisen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer Vorgänge als der hier angegebenen kann zu gefährlicher Strahlung führen.

Netzkabel

• Der Netzstecker fungiert als Abschalteinrichtung. Installieren Sie dieses Gerät so, dass der Netzstecker leicht aus der Steckdose gezogen werden kann.

Batterie

• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
• Niemals starker Wärme oder offenen Flammen aussetzen. Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen. Die Batterie niemals zerlegen oder kurzschließen. Die Alkali- oder Mangan-Batterie niemals wieder aufladen.
• Niemals eine Batterie mit abgelöster Umhüllung benutzen.
• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

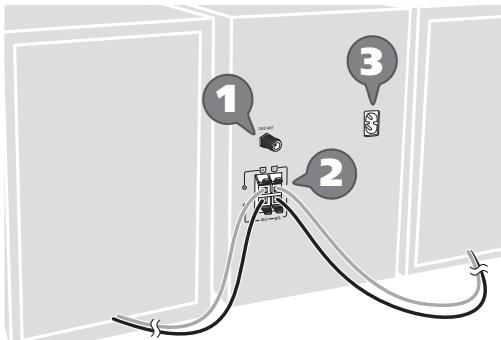

Anschließen

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse vorgenommen wurden.

1 Verbinden Sie die DAB-Antenne.

Achten Sie darauf, die Mutter fest anzuziehen.

Verwenden Sie keine andere DAB-Antenne, außer der mitgelieferten.

Bei schlechter Empfangsqualität empfiehlt sich der Gebrauch einer Außenantenne.

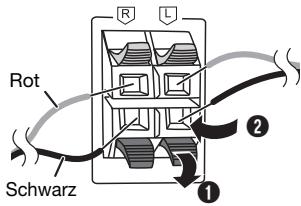

2 Verbinden Sie die Lautsprecher.

Achten Sie darauf, die Lautsprecherkabel nicht kurzzuschließen oder umzupolen, da dies die Lautsprecher beschädigen kann.

3 Verbinden Sie das Netzkabel.

Kein Netzkabel eines anderen Gerätes verwenden.

Stromsparmodus

Das System verbraucht eine geringe Menge an Strom (siehe Technische Daten), wenn es sich im Standby-Modus befindet. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen.

Einstellungen werden gelöscht, wenn das System von der Stromversorgung getrennt wird. Diese müssen erneut vorgenommen werden.

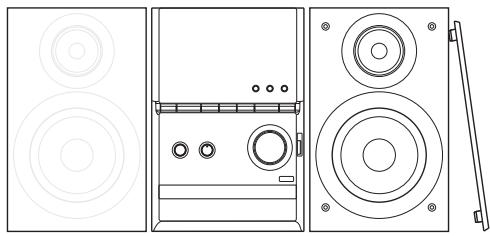

Aufstellung der Lautsprecher

Die linken und rechten Lautsprecher sind identisch.

Verwenden Sie ausschließlich die mitgelieferten Lautsprecher.

Die Verwendung anderer Lautsprecher kann zu Systemschäden führen und die Klangqualität beeinträchtigen.

Hinweis:

• Stellen Sie die Lautsprecher in einer Entfernung von mehr als 10 mm vom Hauptgerät auf, um ausreichende Luftzirkulation zu gewährleisten.
• Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten, die für magnetische Störungen empfindlich sind, aufgestellt werden.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung und einer Verkürzung der Lebensdauer der Lautsprecher führen. Verringern Sie die Lautstärke bei folgenden Bedingungen, um Schäden vorzubeugen:
• Wenn der Klang verzerrt ist.
• Bei der Einstellung des Klangcharakters.
• Vermeiden Sie eine Berührung der Konuslautsprecher bei abgenommenen Frontgittern, um eine Beschädigung der Lautsprecher zu verhindern.

VORSICHT!

• Verwenden Sie diese Lautsprecher ausschließlich mit dem darauf vorgesehenen System. Anderenfalls kann es zu Schäden am Verstärker und den Lautsprechern kommen und Brandgefahr bestehen. Falls ein Schaden auftritt oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an den Kundendienst.
• Folgen Sie den in dieser Anleitung vorgegebenen Schritten zum Anschließen der Lautsprecher.

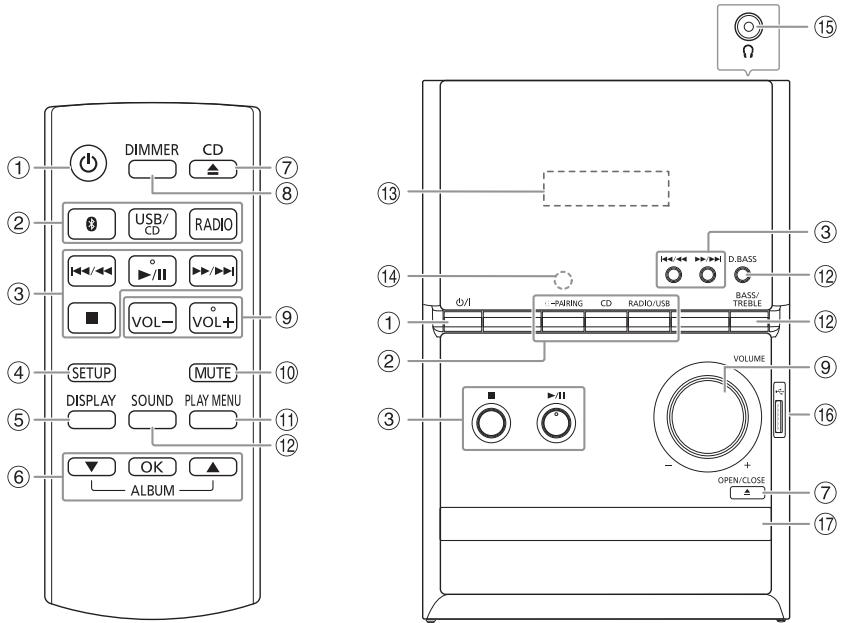

Liste der Bedienelemente

Steuern Sie das System per Fernbedienung. Diese Funktionen können auch mit den Tasten des Hauptgeräts ausgeführt werden, wenn diese die gleichen Bezeichnungen aufweisen.

① Bereitschafts-/Ein-Schalter [↓] [↓/] Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. ② Audioquelle auswählen Info über das Hauptgerät: Um die Bluetooth®-Kopplung zu starten, halten Sie [PAIRING]. ③ Einfache Wiedergabesteuerung ④ Setup-Menü anzeigen ⑤ Informationen anzeigen ⑥ Wählen bzw. bestätigen Sie die Option ⑦ Öffnen und Schließen des Disc-Fachs Helligkeit der Anzeige einstellen Um diese Funktion zu löschen, Taste erneut drücken. ⑨ Stellen Sie den Lautstärkepegel ein Stummschalten des Tons Um diese Funktion zu löschen, Taste erneut drücken. "MUTE" wird ebenfalls abgeschaltet, wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird. Wiedergabemenü anzeigen ⑫ Klangeffekte auswählen 13 Anzeigebereich Fernbedienungssensor Entfernung: Innerhalb von ca. 7 m Winkel: Ca. 20° auf und ab, 30° nach links und rechts

15 Kopfhörerbuchse (C) Steckerausführung: 3,5 mm Stereostecker (nicht mitgeliefert) - Ein übermäßiger Schalldruckpegel von Ohr- und Kopfhörern kann Gehörverlust verursachen. - Ein Betrieb in voller Lautstärke über längere Zeit kann das Gehör schädigen. USB-Port ( ) 17 Disc-Fach

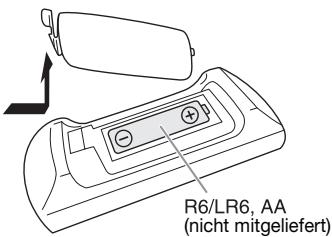

Die Fernbedienung vorbereiten

Benutzen Sie eine Alkali- oder Mangan-Batterie.

Legen Sie die Batterie so ein, dass die Pole (+ und -) mit den Symbolen in der Fernbedienung übereinstimmen.

Vorbereiten des Speichermediums

Disc

1 Drücken Sie [CD ◄] (Hauptgerät: [▲ OPEN/CLOSE]), um das Disc-Fach zu öffnen. Legen Sie eine Disc mit dem Label nach oben ein. Drücken Sie erneut, um das Disc-Fach zu schließen. 2 Drücken Sie [USB/CD] um „CD“ auszuwählen.

USB

1 Verringern Sie die Lautstärke und schließen Sie das USB-Gerät an den USB-Anschluss an. Halten Sie das Hauptgerät fest, wenn Sie das USB-Gerät anschließen oder entfernen. 2 Drücken Sie [USB/CD], um „USB“ auszuwählen.

Hinweis:

Verwenden Sie keine USB-Verlängerungskabel. USB-Geräte, die über ein Kabel angeschlossen sind, werden von diesem System nicht erkannt.

Bluetooth®

Mit Bluetooth® können Sie die Verbindung und Wiedergabe mit einem Audiogerät drahtlos durchführen.

Vorbereitung

• Schalten Sie die Bluetooth®-Funktion des Geräts ein und platzieren Sie das Gerät in der Nähe des Systems.
• Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Koppeln eines Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (→ „Trennen der Verbindung mit dem Gerät“).

1 Drücken Sie [3]. Wenn „PAIRING“ angezeigt wird, fahren Sie mit Schritt 3 fort. 2 Drücken Sie [PLAY MENU], um „PAIRING“ auszuwählen, und danach [OK]. Alternativ halten Sie [-PAIRING] am Hauptgerät gedrückt, bis „PAIRING“ angezeigt wird. 3 Wählen Sie „SC-PM602“ aus dem Bluetooth®-Menü des Geräts. Wenn Sie zur Eingabe eines Passworts aufgefordert werden, geben Sie „0000“ ein. Nachdem das Pairing erfolgt ist, wird das Gerät einen automatischen Verbindungsaufbau mit dem System herstellen. Der Name des angeschlossenen Geräts wird für eine Sekunde angezeigt.

Hinweis:

Das Pairing kann mit bis zu 8 Geräten mit diesem System ausgeführt werden. Beim Koppeln eines 9. Geräts wird das am längsten nicht verwendete Gerät ersetzt.

Anschließen eines Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (→ „Trennen der Verbindung mit dem Gerät“).

1. Drücken Sie [3]. „BLUETOOTH READY“ wird angezeigt. 2. Wählen Sie „SC-PM602“ aus dem Bluetooth®-Menü des Geräts. Der Name des angeschlossenen Geräts wird für eine Sekunde angezeigt. 3. Starten Sie die Wiedergabe auf dem Gerät.

Hinweis:

• Damit das Gerät verbunden wird, muss ein Pairing durchgeführt werden.
• Dieses System kann jeweils nur mit einem Gerät verbunden werden.
• Wenn „BLUETOOTH“ als Quelle ausgewählt ist, versucht dieses System automatisch, eine Verbindung mit dem zuletzt verbundenen Gerät herzustellen. (LINKING wird während dieses Prozesses angezeigt.)

Trennen der Verbindung mit dem Gerät

1. Drücken Sie [3]. 2. Drücken Sie wiederholt [PLAY MENU], um „DISCONNECT?“ auszuwählen. 3. Drücken Sie [Δ, ∇], um „OK? YES“ auszuwählen, und danach [OK].

„BLUETOOTH READY“ wird angezeigt.

Um die Funktion abzuschalten, wählen Sie „OK? NO“.

Verwenden des Hauptgeräts

Halten Sie [-PAIRING] gedrückt, bis „PAIRING“ angezeigt wird.

Hinweis:

Die Verbindung zum Gerät wird unterbrochen, wenn:

Wählen Sie eine andere Quelle. - Platzieren Sie das Gerät außerhalb der maximalen Reichweite. - Deaktivieren Sie die Bluetooth®-Übertragung des Geräts. - Das System oder das Gerät wird abgeschaltet.

Wiedergabe von Speichermedien

Die folgenden Markierungen zeigen die Verfügbarkeit der Funktion.

CD: CD-R/RW im CD-DA-Format oder mit MP3-Dateien.

USB: USB-Gerät mit MP3-Dateien.

BLUETOOTH: Bluetooth®-Gerät.

Einfache Wiedergabe

CD USB BLUETOOTH

Wiedergabe	Drücken Sie [▶/■].
Stopp	Drücken Sie [■].USBThese Position ist gespeichert.,"RESUME" wird angezeigt.Drücken Sie erneut, um vollständig zu stoppen.
Pause	Drücken Sie [▶/■].Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	Drücken Sie [▶/▲] oder [▶/▲], um den Titel zu überspringen.CD USBDrücken Sie [▲,▼], um das MP3-Album zu überspringen.
Suchen	Halten Sie [▶/▲] oder [▶/▲] gedrückt.

Hinweis:

Je nach Bluetooth®-Gerät ist es möglich, dass eine Funktion nicht verfügbar ist.

Verfügbare Informationen anzeigen

CD USB BLUETOOTH

Die verfügbaren Informationen erscheinen auf dem Display.

Drücken Sie [DISPLAY].

Hinweis:

Maximale Anzahl von Zeichen, die angezeigt werden können: ungefähr 32. Dieses System unterstützt ID3-Tags der Versionen 1.0, 1.1 und 2.3. Textdaten, die vom System nicht unterstützt werden, werden möglicherweise anders angezeigt. Beispiel: Anzeige von MP3-Album und -Titelnummer.

Wiedergabe

CD USB

1. Drücken Sie wiederholt [PLAY MENU], um „PLAYMODE“ oder „REPEAT“ auszuwählen. 2. Drücken Sie [Δ, ], um die Einstellungen zu wählen, und drücken Sie dann [OK].

PLAYMODE
OFF PLAYMODE	Verwerfen Sie die Einstellung.
1-TRACK 1▶	Einen ausgewählten Titel abspielen. Drücken Sie [↓/←] oder [►/►] zur Wahl des gewürschten Titels.
1-ALBUM 1■	Ein ausgewähltes MP3-Album abspielen. Drücken Sie [▲,▼], um das MP3-Album auszuwahlen.
RANDOM RND	Alle Titel in zufälliger Reihenfolge abspielen.
1-ALBUM RANDOM 1■ RND	Alle Titel eines ausgewählten MP3-Albums in zufälliger Reihenfolge abspielen. Drücken Sie [▲,▼], um das MP3-Album auszuwahlen.
REPEAT
OFF REPEAT	Verwerfen Sie die Einstellung.
ON REPEAT ◎	Wiedergabe wiederholen.

Hinweis:

• Bei Zufallswiedergabe ist kein Sprung zu Titeln möglich, die bereits abgespielt wurden.
• Beim Öffnen des Disc-Fachs oder Trennen des USB-Geräts wird die Einstellung verworfen.

Link-Modus

BLUETOOTH

Sie können den Link-Modus ändern, um ihn an den Verbindungstyp anzupassen.

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (→ „Trennen der Verbindung mit dem Gerät").

1. Drücken Sie wiederholt [PLAY MENU], um „LINK MODE“ auszuwählen. 2. Drücken Sie [Δ, ], um den Modus zu wählen, und drücken Sie dann [OK].

MODE 1	Schwerpunkt auf Konnektivität.
MODE 2(Standardinstellung)	Schwerpunkt auf Klangqualität.

Hinweis:

• Je nach Gerät ist es möglich, dass die Wiedergabe von Bild und Ton nicht synchron läuft. Wählen Sie in diesem Fall „MODE 1“.
• Wählen Sie „MODE 1“, wenn die Tonausgabe unterbrochen ist.

Eingangspegel

BLUETOOTH

Sie können die Eingangspegel-Einstellung ändern, wenn der Ton-Eingangspegel der Bluetooth®-Übertragung zu niedrig ist.

1 Drücken Sie wiederholt [PLAY MENU], um „INPUT LEVEL“ auszuwählen. 2 Drücken Sie [▲,▼], um den Pegel zu wählen, und drücken Sie dann [OK].

Hinweis:

Wählen Sie "LEVEL 0", wenn der Klang verzerrt ist.

Hinweis zu Disc

• Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder MP3-Format wiedergeben.
• Finalisieren Sie die Disc vor der Wiedergabe auf dem Gerät, auf dem sie aufgenommen wurde.
• Einige CD-R/RW können aufgrund der Beschaffenheit der Aufnahme nicht abgespielt werden.

Hinweis zu USB-Geräten

• Dieses System unterstützt USB 2.0 bei voller Geschwindigkeit.
• Dieses System kann USB-Geräte von bis zu 32 GB unterstützen.
• Nur das FAT 12/16/32-Dateisystem wird unterstützt.

Hinweis zu MP3-Dateien

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden. Die Titel müssen die Erweiterung „mp3" oder „MP3" besitzen. Die Titel werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.
• Je nach Sektorgröße ist es möglich, dass einzelne Dateien nicht funktionieren.

MP3-Datei auf einer Disc

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: - 255 Alben (einschließlich Hauptordner) - 999 Titel
• 20 Sitzungen
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).

MP3-Datei auf einem USB-Gerät

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: - 800 Alben (einschließlich Hauptordner) - 8000 Titel
• 999 Titel in einem Album

Vorbereitung

Drücken Sie [RADIO], um „DAB+“ auszuwählen.

Hinweis:

Wenn Sie die Option „DAB+“ zum ersten Mal auswählen, gleicht das System automatisch ab.

Manuelle Abstimmung

1 Drücken Sie wiederholt [PLAY MENU], um „MANUAL SCAN“ auszuwählen. 2 Drücken Sie [Δ, ∇], um den Frequenzblock zu wählen, und drücken Sie dann [OK]. Wird kein Sender gefunden, wird „SCAN FAILED“ angezeigt. Stellen Sie die Antenne ein, und versuchen Sie es nochmals.

Automatische Scharfabstimmung

1 Drücken Sie [PLAY MENU], um „AUTOSCAN“ auszuwählen, und danach [OK]. „START?“ wird angezeigt. 2 Drücken Sie [OK], um mit dem Abgleich zu beginnen. "DAB AUTO SCAN" wird angezeigt.

Wird kein Sender gefunden, wird „SCAN FAILED“ angezeigt.

Führen Sie eine manuelle Abstimmung durch.

Hinweis:

Nach automatischem Abgleich werden voreingestellte Frequenzen gelöscht.

Sender voreinstellen

Sie können bis zu 20 Sender speichern.

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. 2 Drücken Sie [Δ, ∇], um „STATION“ auszuwählen, und danach [OK]. 3 Drücken Sie [I-/-] oder [▶▶/▶], um den Sender einzustellen. 4 Drücken Sie [OK]. 5 Drücken Sie [▲,▼], um einen Speicherplatz zu wählen, und drücken Sie dann [OK]. Wiederholen Sie die Schritte 3 bis 5, um weitere Sender einzustellen.

Der neue Sender ersetzt den Sender mit der gleichen Voreinstellungsnummer.

Hinweis:

Sie können einen Sender nicht voreinstellen, wenn der Sender gestört ist.

Einen vorprogrammierten Sender auswählen

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen.

2 Drücken Sie [Δ, ∇], um „PRESET“ auszuwählen, und danach [OK]. 3 Drücken Sie [▶▲/▶] oder [▶▶/▶], um den vorprogrammierten Sender auszuwählen.

Sekundärer Dienst

Sie können sekundäre Dienste anhören, wenn angezeigt wird.

1 Drücken Sie wiederholt [PLAY MENU], um „DAB SECONDARY“ auszuwählen. 2 Drücken Sie [▲,▼], um den sekundären Dienst zu wählen, und drücken Sie dann [OK]. Um die Funktion abzuschalten, wählen Sie „PRIMARY“.

Hinweis:

Die Einstellung wird gelöscht, wenn Sie andere Sender wählen.

Verfügbare Informationen anzeigen

Die folgenden Informationen erscheinen auf dem Display:

Information über die DAB-Sendung Programmtyp - Ensemble-Etikette - Frequenz - Zeit

Drücken Sie [DISPLAY].

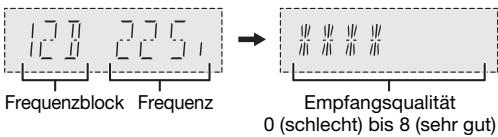

Überprüfen der Signalqualität

Sie können die Signalqualität überprüfen, indem Sie die Antenne ausrichten.

1 Drücken Sie wiederholt [PLAY MENU], um "SIGNAL QUALITY" auszuwählen, und danach [OK]. Der Frequenzblock wird gefolgt von der Empfangsqualität angezeigt. Um andere Frequenzblöcke auszuwählen, drücken Sie [▲,▼].

2 Drücken Sie [OK] erneut, um zu beenden.

Automatische Uhrzeitanpassung

Sie können die Uhr so einstellen, dass sie automatisch aktualisiert wird.

1 Drücken Sie wiederholt [PLAY MENU], um „AUTO CLOCK ADJ“ auszuwählen. 2 Drücken Sie [▲,▼], um "ON ADJUST" auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie "OFF ADJUST".

Radio

Vorbereitung

Drücken Sie [RADIO], um „FM“ auszuwählen.

Manuelle Abstimmung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE" auszuwählen. 2 Drücken Sie [▲,▼], um „MANUAL“ auszuwählen, und danach [OK]. 3 Drücken Sie [I◀/▶] oder [▶▶/▶▶], um den Sender einzustellen.

Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis die Frequenz sich schnell zu ändern beginnt.

"STEREO" wird angezeigt, wenn eine Stereosendung empfangen wird.

Speicher voreinstellen

Sie können bis zu 30 FM (UKW)-Sender speichern.

Automatische Voreinstellung

1 Drücken Sie [PLAY MENU], um „A.PRESET“ auszuwählen. 2 Drücken Sie [▲,▼], um die Einstellungen zu wählen, und drücken Sie dann [OK].

LOWEST	Die Abstimmung beginnt mit der niedrigsten Freqenz.
CURRENT	Die Abstimmung beginnt mit der aktuellen Freqenz.

Danach belegt der Tuner die Speicherplätze in aufsteigender Reihenfolge mit allen beim Suchlauf abgestimmten Sendern.

Um die Funktion abzuschalten, drücken Sie [OFF].

Manuelle Voreinstellung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. 2 Drücken Sie [▲,▼], um „MANUAL“ auszuwählen, und danach [OK]. 3 Drücken Sie [◀/▶] oder [▶▶/◀◀], um den Sender einzustellen. 4 Drücken Sie [OK]. 5 Drücken Sie [▲,▼], um einen Speicherplatz zu wählen, und drücken Sie dann [OK].

Wiederholen Sie die Schritte 3 bis 5, um weitere Sender einzustellen.

Der neue Sender ersetzt den Sender mit der gleichen Voreinstellungsnummer.

Einen vorprogrammierten Sender auswählen

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. 2 Drücken Sie [▲,▼], um „PRESET“ auszuwählen, und danach [OK]. 3 Drücken Sie [◀/▶] oder [▶▶/◀◀], um den vorprogrammierten Sender auszuwählen.

Verbessern der Klangqualität

1 Drücken Sie wiederholt [PLAY MENU], um „FM MODE“ auszuwählen. 2 Drücken Sie [▲,▼], um „MONO“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie „STEREO“. Der „MONO“-Modus wird auch aufgehoben, wenn die Frequenz geändert wird.

Um die Einstellung beizubehalten

Fahren Sie mit Schritt 4 von „Manuelle Voreinstellung“ fort.

Überprüfen des Signalstatus

Drücken Sie [DISPLAY], um „FM STATUS“ auszuwählen.

FM - -----	Das FM (UKW)-Signal ist mono. Das System ist nicht auf einen Sender eingestellt.
FM ST	Das FM (UKW)-Signal ist stereo.
FM MONO	Als „MONO“ wurde „FM MODE“ gewählt.

Empfang von RDS-Programmen

Der Tuner dieses Systems ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDS-Programme ausgestrahlt werden.

Drücken Sie wiederholt [DISPLAY].

PS	Programmdienst
PTY	Programtyp
FREQ	Frequenz

Hinweis:

Bei ungünstigen Empfangsbedingungen erscheinen u. U. keine RDS-Anzeigen.

Uhr einstellen

Dies ist eine 24-Stunden-Uhr.

1 Drücken Sie wiederholt [SETUP], um „CLOCK“ auszuwählen. 2 Drücken Sie [Δ, ∇], um die Zeit einzustellen, und drücken Sie dann [OK].

Zum Überprüfen der Zeit

Drücken Sie wiederholt [SETUP], um „CLOCK“ auszuwählen, und danach [OK]. Drücken Sie im Standby-Modus [DISPLAY].

Hinweis:

Achten Sie darauf, die Uhr in regelmäßigen Abständen zu stellen.

Wiedergabetimer

(Außer für eine Bluetooth®-Quelle)

Sie können die Zeitschaltuhr so einstellen, dass sie sich zu einem bestimmten Zeitpunkt einschaltet, um Sie zu wecken.

Vorbereitung

Stellen Sie die Uhr ein.

1 Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen. 2 Drücken Sie [▲,▼], um die Startzeit einzustellen, und drücken Sie dann [OK]. 3 Wiederholen Sie Schritt 2, um die Endzeit einzustellen. 4 Drücken Sie [▲,▼], um die wiederzugebende Quelle zu wählen, und drücken Sie dann [OK].

So aktivieren Sie den Timer

1 Drücken Sie wiederholt [SETUP], um „TIMER SET“ auszuwählen. 2 Drücken Sie [▲,▼], um „SET“ auszuwählen, und danach [OK].

"2" wird angezeigt. Um die Funktion abzuschalten, wählen Sie OFF. Die Timerfunktionen werden nur aktiviert, wenn das System ausgeschaltet ist.

Zum Überprüfen der Einstellung

Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus zweimal [DISPLAY].

Hinweis:

• Der Timer beginnt mit einer niedrigen Lautstärke und wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Der Timer wird zur eingestellten Zeit aktiviert, wenn er eingeschaltet ist.
• Wenn Sie das System bei aktiviertem Timer aus- und dann wieder einschalten, stoppt der Timer nicht bei der Endzeit.

Einschlaftimer

Der Einschlaftimer schaltet das System nach der festgelegten Zeit ab.

1 Drücken Sie wiederholt [SETUP], um „SLEEP“ auszuwählen. 2 Drücken Sie [▲,▼], um die Einstellung (in Minuten) zu wählen, und drücken Sie dann [OK]. Um die Funktion abzuschalten, wählen Sie "OFF".

SLEEP 3 0 ↔ SLEEP 6 0 ↔ SLEEP 9 0 ↔ SLEEP 1 2 0 OFF OFF

Hinweis:

• Die verbleibende Zeitdauer wird im Minutentakt für eine Sekunde angezeigt. „SLEEP 1“ wird immer angezeigt, wenn nur 1 Minute verbleibt.
• Einschlaf- und Wiedergabetimer können gemeinsam verwendet werden.
• Der Einschalttimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sich die Timer-Einstellungen nicht überschneiden.

Klangeffekte

1. Drücken Sie wiederholt [SOUND], um den Klangeffekt auszuwählen. 2. Drücken Sie [Δ, ∇], um die Einstellungen zu wählen, und drücken Sie dann [OK].

MY SOUND	,SOUND 1“, „SOUND 2“ oder „SOUND 3“ (→,Speichern der Toneinstellungen”)
PRESET EQ	,HEAVY“ (Standarddeinstellung), „SOFT“, „CLEAR“, „VOCAL“ oder „FLAT“
BASS	-4 bis +4 (Standarddeinstellung: 0) Verwenden des Hauptgeräts 1. Drücken Sie [BASS/TREBLE] um „BASS“ auszuwahlen. 2. Drücken Sie [←/←] oder [→/→].
TREBLE	-4 bis +4 (Standarddeinstellung: 0) Verwenden des Hauptgeräts 1. Drücken Sie [BASS/TREBLE] um „TREBLE“ auszuwahlen. 2. Drücken Sie [←/←] oder [→/→].
D.BASS	,ON D.BASS“ (Standarddeinstellung) oder „OFF D.BASS“ Verwenden des Hauptgeräts Drücken Sie wiederholt [D.BASS].
SURROUND	,ON SURROUND“ oder „OFF SURROUND“ (Standarddeinstellung)

Hinweis:

Geänderte Einstellungen werden beibehalten, bis sie erneut geändert werden, sofern nicht anders angegeben.

Speichern der Toneinstellungen

Sie können die aktuellen Klangeffekte speichern (bis zu 3 Kombinationen).

Vorbereitung

Klangeffekte auswählen.

1. Drücken Sie [SETUP], um „SAVE MY SOUND“ auszuwählen. 2. Drücken Sie [Δ, ∇], um eine Nummer für die Klangeinstellung zu wählen, und drücken Sie dann [OK]. "SAVED" wird angezeigt. Die neue Einstellung ersetzt die unter dieser Nummer bereits gespeicherte Klangeinstellung.

So rufen Sie die Einstellung wieder auf

1. Drücken Sie [SOUND], um „MY SOUND“ auszuwählen. 2. Drücken Sie [Δ, ∇], um die Nummer für die Klangeinstellung zu wählen, und drücken Sie dann [OK].

Andere

Automatisches Ausschalten

Dieses System schaltet sich automatisch ab, wenn Sie es 20 Minuten lang nicht verwenden.

1 Drücken Sie wiederholt [SETUP], um „AUTO OFF“ auszuwählen. 2 Drücken Sie [Δ, ∇], um „ON“ auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie „OFF“.

Hinweis: Diese Funktion steht nicht zur Verfügung, wenn die Quelle das Radio ist oder wenn ein Bluetooth®-Gerät verbunden ist.

Bluetooth®-Standby

Diese Funktion schaltet automatisch das System ein, wenn Sie eine Bluetooth®-Verbindung von einem gekoppelten Gerät herstellen.

1 Drücken Sie wiederholt [SETUP], um „BLUETOOTH STANDBY“ auszuwählen. 2 Drücken Sie [Δ, ∇], um „ON“ auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie „OFF“.

Überprüfen der Software-Version

1 Drücken Sie wiederholt [SETUP], um „SW VER.“ auszuwählen, und danach [OK]. Die Software-Version wird angezeigt. 2 Drücken Sie [OK] erneut, um zu beenden.

Fehlersuchanleitung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Fachhändler.

Allgemeine Störungen

Das Gerät funktioniert nicht.

Die Sicherheitsvorrichtung wurde aktiviert. Führen Sie Folgendes durch:

1. Drücken Sie [0 ] am Hauptgerät, um das Gerät in den Bereitschaftsmodus zu schalten. Wenn das Gerät nicht in den Bereitschaftsmodus schaltet,
2. Halten Sie die Taste gedrückt, mindestens 10 Sekunden lang. Oder trennen Sie das Netzkabel und schließen Sie es wieder an.

Drücken Sie [5 / 1] erneut, um das Gerät einzuschalten. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist.

Verzerrter oder kein Ton.

Stellen Sie die Systemlautstärke ein. - Schalten Sie das System aus, ermitteln Sie die Ursache und beheben Sie sie. Schalten Sie das System dann wieder ein. Ursachen können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und die Verwendung des Systems in großer Höhe sein.

Während der Wiedergabe ist ein Brummton zu hören.

• Das System befindet sich in der Nähe von Netzkabeln oder Leuchtstofflampen. Halten Sie andere Geräte und Kabel von den Kabeln dieses Systems fern.

Disc

Die Anzeige des Displays funktioniert nicht richtig. Die Wiedergabe startet nicht.

• Sie haben die Disc nicht richtig eingelegt. Legen Sie sie richtig ein. Die Disc ist verschmutzt. Reinigen Sie die Disc.
• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist. Kondenswasser hat sich gebildet. Warten Sie 1 bis 2 Stunden, bis das System wieder trocken ist.

USB

Das USB-Gerät bzw. dessen Inhalt wird nicht erkannt.

• Das Format oder der Inhalt des USB-Geräts ist mit dem System nicht kompatibel.
• USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter Umständen manchmal nicht.

Langsamer Betrieb des USB-Geräts.

• Große Dateien oder USB-Geräte mit einer hohen Speicherkapazität werden langsamer gelesen.

Die verstrichene Spielzeit auf der Anzeige unterscheidet sich von der tatsächlichen Abspielzeit.

• Speichern Sie die Daten auf einem anderen USB-Gerät oder sichern Sie die Daten und formatieren Sie das USB-Gerät neu.

Radio/DAB+

Der DAB+-Empfang ist schlecht.

• Halten Sie die Antenne von Computern, Fernsehgeräten, anderen Kabeln und Leitungen fern.

Der Klang ist verzerrt.

• Installieren Sie eine optionale Außenantenne. Die Außenantenne sollte von einem qualifizierten Fachmann installiert werden.

Es sind Klopfgeräusche zu hören.

• Schalten Sie das Fernsehgerät aus oder stellen Sie das System weiter entfernt von Fernsehgeräten auf.
• Wenn Interferenzen auftreten, entfernen Sie Mobiltelefone aus der Höhe des Systems.

Bluetooth®

Das Pairing kann nicht durchgeführt werden.

• Kontrollieren Sie den Zustand des Bluetooth®-Geräts.
• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.

Das Gerät kann nicht verbunden werden.

• Das Pairing des Geräts ist fehlgeschlagen. Führen Sie das Pairing nochmals durch.
• Das Pairing des Geräts wurde ersetzt. Führen Sie das Pairing nochmals durch.
• Dieses System konnte mit einem anderen Gerät verbunden sein. Trennen Sie das andere Gerät, und versuchen Sie erneut, das Gerät zu koppeln.

Das Gerät ist verbunden, aber die Audiowiedergabe ist über das System nicht hörbar.

• Bei einigen eingebauten Bluetooth®-Geräten muss die Audioausgabe zu „SC-PM602“ manuell eingestellt werden. Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Die Tonausgabe des Geräts ist unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.
• Entfernen Sie etwaige Hindernisse zwischen dem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (WLAN-Router, Mikrowellen, schnurlose Telefone usw.), stören. Stellen Sie das Gerät näher am System und weiter entfernt von den anderen Geräten auf.
• Wählen Sie „MODE 1“ für eine stabile Kommunikation.

Wiedergabe von Bild und Ton sind nicht synchron.

• Starten Sie die Wiedergabe-App des Geräts neu.

Anzeigen auf dem Hauptgerät

6 - Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein.

"ADJUST CLOCK"

Die Uhr ist nicht eingestellt. Stellen Sie die Uhr.

"ADJUST TIMER"

• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer ein.

"AUTO OFF"

• Das System wurde 20 Minuten lang nicht verwendet und schaltet sich in einer Minute aus. Um abzubrechen, drücken Sie eine beliebige Taste.

"ERROR"

• Es wurde ein Fehler in der Bedienung vorgenommen. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals.

"F61"

"F77"

• Trennen Sie das Netzkabel, und wenden Sie sich an Ihren Händler.

"F703"

• Überprüfen Sie die Bluetooth®-Verbindung.
• Trennen Sie das Bluetooth®-Gerät. Schalten Sie das System aus und anschließend wieder ein.

F76

• Es gibt ein Problem mit der Stromversorgung.
• Trennen Sie das Netzkabel, und wenden Sie sich an Ihren Händler.

NODEVICE

• Das USB-Gerät ist nicht angeschlossen. Überprüfen Sie den Anschluss.

"No DISC"

• Sie haben die Disc nicht eingelegt.

"NO MEMORY"

Die Voreinstellung des DAB-Speichers wurde nicht durchgeführt.

NO PLAY

• Prüfen Sie den Inhalt. Sie können nur zusätzliche Formate wiedergeben.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

"NO SIGNAL"

• Der Sender kann nicht empfangen werden. Stellen Sie die Antenne ein.

"PLAYERERROR"

• Sie haben eine nicht unterstützte MP3-Datei ausgewählt.
• Dieser Titel wird übersprungen, und die Wiedergabe wird mit dem nächsten Titel fortgesetzt.

"REMOTE 1"

"REMOTE 2"

• Die Fernbedienung und das Hauptgerät verwenden verschiedene Codes. Ändern Sie den Code der Fernbedienung.
• Wenn „REMOTE 1“ angezeigt wird, halten Sie [OK] und [3] mindestens 4 Sekunden lang gedrückt.
• Wenn „REMOTE 2“ angezeigt wird, halten Sie [OK] und [USB/CD] mindestens 4 Sekunden lang gedrückt.

"SCAN Failed"

• Sender können nicht empfangen werden. Stellen Sie die Antenne ein, oder führen Sie eine manuelle Abstimmung durch.

"ROUND 1 NOT SET"

"ROUND 2 NOT SET"

"ROUND 3 NOT SET"

• Sie haben die Klangeffekte nicht unter der Nummer für die Klangeinstellung gespeichert.

"USB OVER CURRENT ERROR"

• Das USB-Gerät verbraucht zu viel Strom. Trennen Sie das USB-Gerät, und schalten Sie das System aus und dann wieder ein.

“VBR”

• Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern.

Vorbereitung

Drücken Sie [USB/CD], um „CD“ auszuwählen.

So setzen Sie den Code auf „REMOTE 2“

1 Halten Sie am Hauptgerät [CD] und auf der Fernbedienung [USB/CD] gedrückt. „REMOTE 2“ wird angezeigt. 2 Halten Sie [OK] und [USB/CD] mindestens 4 Sekunden lang.

So setzen Sie den Code auf „REMOTE 1“

1 Halten Sie am Hauptgerät [CD] und auf der Fernbedienung [R] gedrückt. „REMOTE 1“ wird angezeigt. 2 Halten Sie [OK] und [3] mindestens 4 Sekunden lang.

Systemspeicher zurücksetzen

Setzen Sie den Speicher in folgenden Fällen zurück:

• Das Gerät reagiert beim Drücken der Knöpfe nicht.
• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen.

1 Ziehen Sie das Netzkabel. 2 Halten Sie den Schalter [0 / 1] am Hauptgerät gedrückt und schließen Sie das Netzkabel erneut an. Halten Sie den Schalter weiter gedrückt, bis angezeigt wird. 3 [U/I] Schalter freigeben.

Alle Einstellungen werden auf die werksseitigen Voreinstellungen zurückgesetzt.

Sämtliche gespeicherte Eingaben müssen neu festgelegt werden.

Pflege und Instandhaltung

Entfernen Sie Schmutzflecken mit einem weichen, trockenen Tuch.

• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin. Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

Technische Daten

Verstärkerteil

RMS Ausgangsleistung

Frontkanal (beide Kanäle angesteuert)

Gesamte effektive Ausgangsleistung

40W

Tuner-, Anschlussteil

Anzahl der speicherbaren Festsender

30 FM (UKW)-Sender

Frequenzmodulation (FM (UKW))

Frequenzbereich

87,50 MHz bis 108,00 MHz (50 kHz-Raster)

Antennenklemmen

75Ω (unsymmetrisch)

Kopfhörerbuchse

Anschluss

Stereo, 3,5 mm-Buchse

DAB+-Sektion

DAB-Speicher

20 Sender

Frequenzband (Wellenlänge)

Band III

5A bis 13F (1)

4,928 MHz bis 239,200 MHz)

Empfindlichkeit *BER 4x10-4

Min. Anforderung

-98 dBm

DAB - externe Antenne

Anschluss

F - Verbindungseinlement (75 Ω)

Disceil

Geeignete Discs (Durchmesser 8 cm oder 12 cm)

CD, CD-R/RW (CD-DA, MP3*)

• MPEG-1 Layer 3, MPEG-2 Layer 3

Aufnehmer

Wellenläge

790 nm (CD)

USB-Teil

USB-Port

DC-Ausgang 5 V, 500 mA

USB-Standard

USB 2.0 volle Geschwindigkeit

Speichermedium Formatunterstützung

MP3 (*.mp3)

Dateisystem des USB-Geräts

FAT12, FAT16, FAT32

Bluetooth®-Teil

Version

Bluetooth® Ver. 2.1 + EDR

Klasse

Klasse 2

Unterstützte Profile

A2DP, AVRCP

Betriebsfrequenz

2,4 GHz-Band FH-SS

Reichweite

10 m Sichtlinie

Lautsprecherbox

Lautsprechereinheit(en)

Tieftöner

10 cm Konustyp x 1 pro Kanal

Hochtöner

6 cm Konustyp x 1 pro Kanal

Impedanz

6 Ω

Abmessungen (B x H x T)

145 mm x 224 mm x 197 mm

Masse

1,9 kg

Allgemeine Daten

Stromversorgung

220 V bis 240 V Wechselstrom, 50 Hz

Leistungsaufnahme

17 W

Abmessungen (B x H x T)

153 mm x 224 mm x 232 mm

Masse

1,4 kg

Betriebstemperaturbereich

0 °C bis +40 °C

Betriebsluftfeuchtigkeitsbereich

35% bis 80% rel. Feuchte (ohne Kondensatbildung)

Leistungsaufnahme im Bereitschaftszustand

(Wenn „BLUETOOTH STANDBY“ auf „OFF“ gesetzt ist)

0,3 W (ca.)

Leistungsaufnahme im Bereitschaftszustand

(Wenn „BLUETOOTH STANDBY“ auf „ON“ gesetzt ist)

0,4 W (ca.)

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten.

Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.

• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

Bluetooth®-Informationen

Panasonic übernimmt keine Haftung für Daten und/oder Informationen, die während einer drahtlosen Übertragung kompromittiert werden.

Frequenzband

• Dieses System nutzt das 2,4 GHz Frequenzband.

Zertifizierung

• Dieses System hält die Frequenzbeschränkungen ein und verfügt über eine Zertifizierung gemäß der Frequenznutzungsplanverordnung. Deshalb ist eine Funkzulassung nicht notwendig. Die folgenden Handlungen sind strafbar: - Das Zerlegen oder Ändern des Hauptgeräts. Spezifikationsanzeigen werden entfernt.

Nutzungsbeschränkungen

• Drahtlose Übertragung und/oder Verwendung von mit Bluetooth® ausgerüsteten Geräten ist nicht garantiert.
• Alle Geräte müssen den Normen der Bluetooth SIG, Inc. entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung nicht hergestellt werden oder einige Funktionen können unterschiedlich sein.
• Dieses System unterstützt Bluetooth®
• Sicherheitsfunktionen. Je nach Betriebskonfiguration und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Die drahtlose Übertragung von Daten in diesem System soll mit Vorsicht erfolgen.
• Dieses System kann keine Daten auf ein Bluetooth®-Gerät übertragen.

Verwendungsbereich

• Verwenden Sie dieses Gerät in einem maximalen Bereich von 10 m.
• Die Reichweite kann sich aufgrund der Umgebung, Hindernissen oder Interferenzen verringern.

Interferenzen von anderen Geräten

• Dieses System funktioniert evtl. nicht richtig, und Probleme wie Rauschen und Tonsprünge können durch Funkstörungen entstehen, wenn sich das Gerät zu nahe an anderen Bluetooth®-Geräten oder Geräten, die das 2,4-GHz-Band verwenden, befindet.
• Dieses System funktioniert evtl. nicht ordnungsgemäß, wenn Funkwellen von einer in der Höhe befindlichen Sendestation usw. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch bestimmt.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die empfindlich auf Radiofrequenzen reagiert (wie z.B. Flughäfen, Krankenhäuser, Laboratorien usw.).

Lizenzen

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Die Verschlüsselungstechnologie für MP3-Dateien (MPEG Audio Layer-3) wurde von Fraunhofer IIS und Thomson lizenziert.

C€0700

Konformitätserklärung

Hiermit erklärt „Panasonic Corporation“, dass sich das Gerät alle Grundanforderungen und sonstigen relevanten Auflagen der Direktive 1999/5/EC erfüllt.

Kunden können eine Kopie des Originals der Konformitätserklärung unserer R&TTE-Produkte von den folgenden Seiten herunterladen: http://www.doc.panasonic.de

Kontaktadresse: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Bundesrepublik Deutschland

Entsorgung von veralteten Geräten und benutzten Batterien

Nur für EU und Länder mit Recycling-Systemen

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung zu ihren zuständigen Sammelpunkten. Indem Sie sie ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafen verhängt werden.

Hinweis zum Batteriesymbol (unteres Symbol):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Wiedergabe startet nicht.

Systemspeicher zurücksetzen

DAB-Speicher: 20 Sender

Empfindlichkeit *BER 4x10-4

Min. erforderlich -98 dBm

Externe DAB-Antenne

Anschluss F-Stecker (75Ω)

Disc

Mitgeliefertes Zubehör

Temperaturbereich für Betrieb 0°C bis +40°C

Luftfeuchtigkeitsbereich für Betrieb 35% bis 80% RH (keine Kondensation)

Leistungsaufnahme im Standby-Betrieb (mit "BLUETOOTH STANDBY" auf "OFF" eingestellt) 0,3 W (ca.) Leistungsaufnahme im Standby-Betrieb (mit "BLUETOOTH STANDBY" auf "ON" eingestellt) 0,4 W (ca.)

Hinweis:

Mitgeliefertes Zubehör

1 Schließen Sie die DAB-Antenne an.
