Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	Panasonic
Modell	SC-HTB385EG
Gesamtleistung	250 W RMS (Dolby Digital)
Leistung Frontlautsprecher	2 × 60 W (6 Ω, 1 kHz, 10 % THD)
Leistung Subwoofer	130 W (8 Ω, 100 Hz, 10 % THD)
Audioeingänge	1 × digital optisch (TV)
Drahtlose Konnektivität	Bluetooth 2.1+EDR (Klasse 2), Reichweite 10 m, Profil A2DP
Soundmodi	Standard, Stadium, Music, Cinema, News, Stereo
Soundfunktionen	Dolby Virtual Speaker, Surround 3D, Dialog im Klarmodus, Bassregelung (4 Stufen), Dialog (4 Stufen), H.BASS, AGC, Low Volume Mode
Abmessungen (Hauptgerät)	950 × 53 × 110 mm (Tischaufstellung); 950 × 110 × 57 mm (Wandmontage)
Gewicht (Hauptgerät)	2,5 kg (Tischaufstellung); 2,6 kg (Wandmontage)
Gewicht (Subwoofer)	5,0 kg
Stromversorgung	AC 220-240 V, 50 Hz
Stromverbrauch (Hauptgerät)	34 W (Betrieb); 0,48 W (Standby, Bluetooth-Standby aus)
Stromverbrauch (Subwoofer)	23 W (Betrieb); 0,25 W (Aus)
Sicherheit	Installation durch qualifiziertes Fachpersonal; nicht Wasser, Feuchtigkeit oder Flammen aussetzen; nur mitgeliefertes Zubehör verwenden
Wartung und Reinigung	Weiches, trockenes Tuch; kein Alkohol, Verdünner oder Benzin verwenden

Häufig gestellte Fragen - SCHTB385EG PANASONIC

Wie verbinde ich ein Bluetooth-Gerät?

Aktivieren Sie Bluetooth auf Ihrem Gerät. Drücken Sie an der Soundbar ✗, um 'BLUETOOTH' auszuwählen. Wenn 'PAIRING' nicht angezeigt wird, halten Sie ✗ gedrückt, bis 'PAIRING' erscheint. Wählen Sie 'SC-HTB385' aus der Bluetooth-Liste Ihres Geräts. Wenn ein Passwort verlangt wird, geben Sie '0000' ein.

Wie setze ich die Soundbar auf die Werkseinstellungen zurück?

Schalten Sie das Hauptgerät ein. Halten Sie die Taste ∅/l am Gerät länger als 4 Sekunden gedrückt. 'RESET' wird angezeigt, wenn der Reset durchgeführt wurde.

Warum kommt kein Ton vom Subwoofer?

Überprüfen Sie, ob der Subwoofer eingeschaltet ist (Schalter auf I). Stellen Sie sicher, dass die WIRELESS LINK-Anzeige grün leuchtet. Wenn sie rot blinkt, führen Sie eine drahtlose Kopplung durch: Halten Sie ID SET an der Rückseite des Subwoofers 3 s gedrückt, drücken Sie dann an der Fernbedienung INPUT, während Sie VOL + am Hauptgerät für 4 s gedrückt halten.

Wie montiere ich die Soundbar an der Wand?

Verwenden Sie die mitgelieferten Wandhalterungen und geeignete Schrauben (nicht im Lieferumfang enthalten), die mindestens 26 kg tragen können. Befestigen Sie die Halterungen am Hauptgerät und hängen Sie es dann an den Wandschrauben auf. Achten Sie darauf, ein Absturzsicherungsseil als zusätzliche Sicherheitsmaßnahme anzubringen.

Wie ändere ich den Code der Fernbedienung?

Um auf 'REMOTE 2' zu wechseln, halten Sie die Tasten MUTE und OK länger als 4 s gedrückt. Um zu 'REMOTE 1' zurückzukehren, halten Sie MUTE und ▼ länger als 4 s gedrückt. Die Änderung wird auf dem Bildschirm angezeigt.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterie (CR2025): Entfernen Sie die Isolierlasche bei Erstgebrauch oder ersetzen Sie sie. Stellen Sie sicher, dass Sie sich innerhalb von 7 m und 30° vom Sensor befinden. Wenn das Problem weiterhin besteht, setzen Sie den Code der Fernbedienung zurück (siehe vorherige Frage).

Wie ändere ich den Soundmodus?

Drücken Sie mehrmals SOUND, um den Modus auszuwählen (Standard, Stadium, Music, Cinema, News, Stereo). Verwenden Sie ▲/▼, um die gewünschte Einstellung zu wählen, dann OK zum Bestätigen. Für den Music-Modus halten Sie SOUND gedrückt, bis 'MUSIC' erscheint.

Was ist die Funktion 'AUTO POWER DOWN'?

Diese Funktion schaltet das Hauptgerät nach ca. 20 Minuten ohne Audiosignal oder Bedienung automatisch aus. Um sie zu deaktivieren, gehen Sie ins Menü SETUP, wählen Sie 'AUTO POWER DOWN' und stellen Sie es auf 'OFF'.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigem Schmutz befeuchten Sie das Tuch mit Wasser, wringen Sie es gut aus und wischen Sie dann. Trocknen Sie mit einem trockenen Tuch. Verwenden Sie niemals Alkohol, Verdünner oder Benzin. Für den Lautsprecher verwenden Sie ein feines Tuch, um Fusseln zu vermeiden.

Wie führe ich die drahtlose Kopplung des Subwoofers durch?

Schalten Sie das Hauptgerät und den Subwoofer ein. Halten Sie ID SET an der Rückseite des Subwoofers länger als 3 s gedrückt (die Anzeige blinkt rot). Drücken Sie an der Fernbedienung INPUT, während Sie VOL + am Hauptgerät länger als 4 s gedrückt halten. 'SUBWOOFER PAIRING' wird angezeigt, dann 'PAIRED' bei Erfolg.

BEDIENUNGSANLEITUNG SCHTB385EG PANASONIC

Heimkino-Audiosystem

Système home cinéma

Sistema audio Home Theater

Audiosysteem Home Theater

Modell Nr./Modèle n°/Model No./Model Nr. SC-HTB385

Wir möchten Ihnen für den Kauf dieses Produkts danken.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Bezüglich der Montageanleitungen Die Installation muss durch einen Fachmann erfolgen. (⇒ 10 bis 15)

Lesen Sie vor Beginn der Installation diese Anleitung sowie die Betriebsanleitung sorgfältig durch, um sicherzustellen, dass sie den Vorschriften entspricht. (Bitte bewahren Sie diese Anleitung auf. Sie werden sie zur Wartung benötigen, oder wenn Sie dieses System umsetzen möchten.)

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
  – Ausschliesslich das empfohlene Zubehör verwenden.
  – Entfernen Sie die Abdeckungen nicht.
  – Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

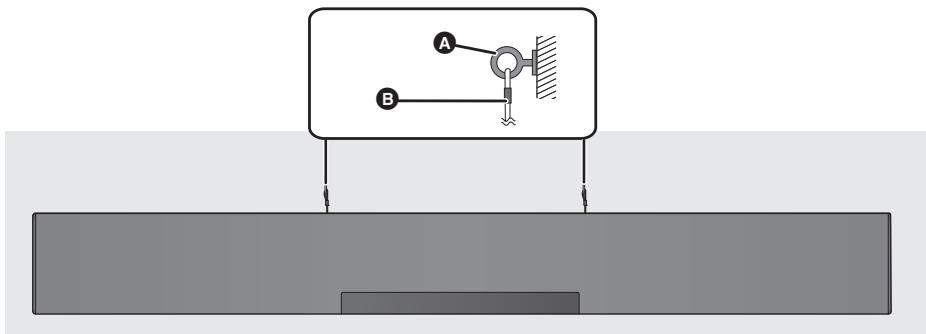

• Um Verletzungen zu vermeiden, muss dieses Gerät sicher an der Wand gemäß den Installationsanleitungen, befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  – Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.
  – Fügen Sie den Netzstecker vollständig in die Steckdose ein.
  – Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
  – Fassen Sie den Stecker nicht mit nassen Händen an.
  – Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
• Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.
• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfzelle (Lithium-Batterie)

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen.
• Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen.

Kleines Objekt

• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
• Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden.
• Bewahren Sie die Kappe des optischen Digital-Audiokabels außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt.
• Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Aufstellung

• Stellen Sie dieses Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
  – Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
• Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Knopfzelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlegen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.
  – Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
  – Niemals starker Hitze oder offenem Feuer aussetzen.
  – Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den

Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung,

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

C€ 0682

Konformitätserklärung

"Panasonic Corporation" bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht.

Kunden können eine Kopie der Original-DoC unserer R&TTE-konformen Geräte von unserem DoC-Server herunterladen: http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Deutschland

Inhaltsverzeichnis

Vorsichtsmaßnahmen 2

Vor dem Gebrauch

Mitgelieferte Artikel 5

Dieses System (SC-HTB385) 5
Zubehör 5

Anordnung der Bedienelemente 6

Dieses System (Vorderseite) 6
Dieses System (Rückseite) 7
Fernbedienung 8

Inbetriebnahme

Anschluss an den Fernseher 9
Netzkabelanschluss 9

Schritt 2 Aufstellung......10

Sicherheitsmaßnahmen 10
Aktiver Subwoofer 10

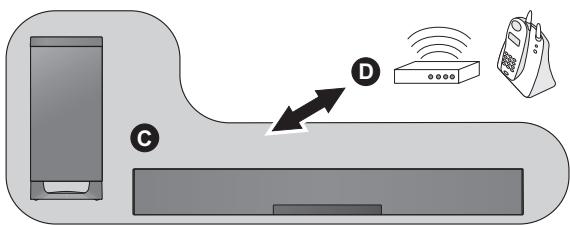

Drahtlos-Schnittstelle 10
Auswahl der Anordnung ....11
Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch 12
Bei der Anbringung des Hauptgeräts an einer Wand 13

Schritt 3 Drahtlose Anschlüsse....16

Drahtlosverbindung aktiver Subwoofer 16
Bluetooth®-Verbindung 16

Fernbedienungscode 17

Vorgänge

Verwendung dieses Systems ....18

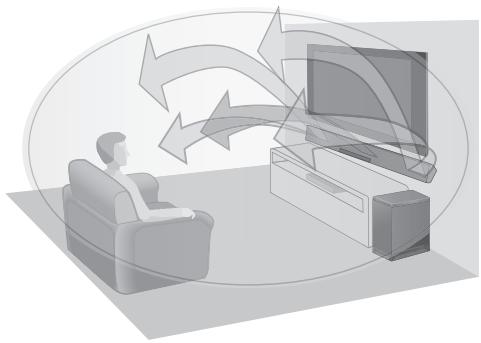

3D-Ton 19

Sound-Menü 19

Audio-Format 20

Setup-Menü 21

Referenz

Fehlerbeseitigung 22

Über Bluetooth ^® 25

Pflege des Geräts 25

Lizenzen 25

Technische Daten 26

• Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.
• Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschrieben, jedoch können Sie sie auch am aktiven Subwoofer ausführen, wenn die Bedienelemente die gleichen sind.

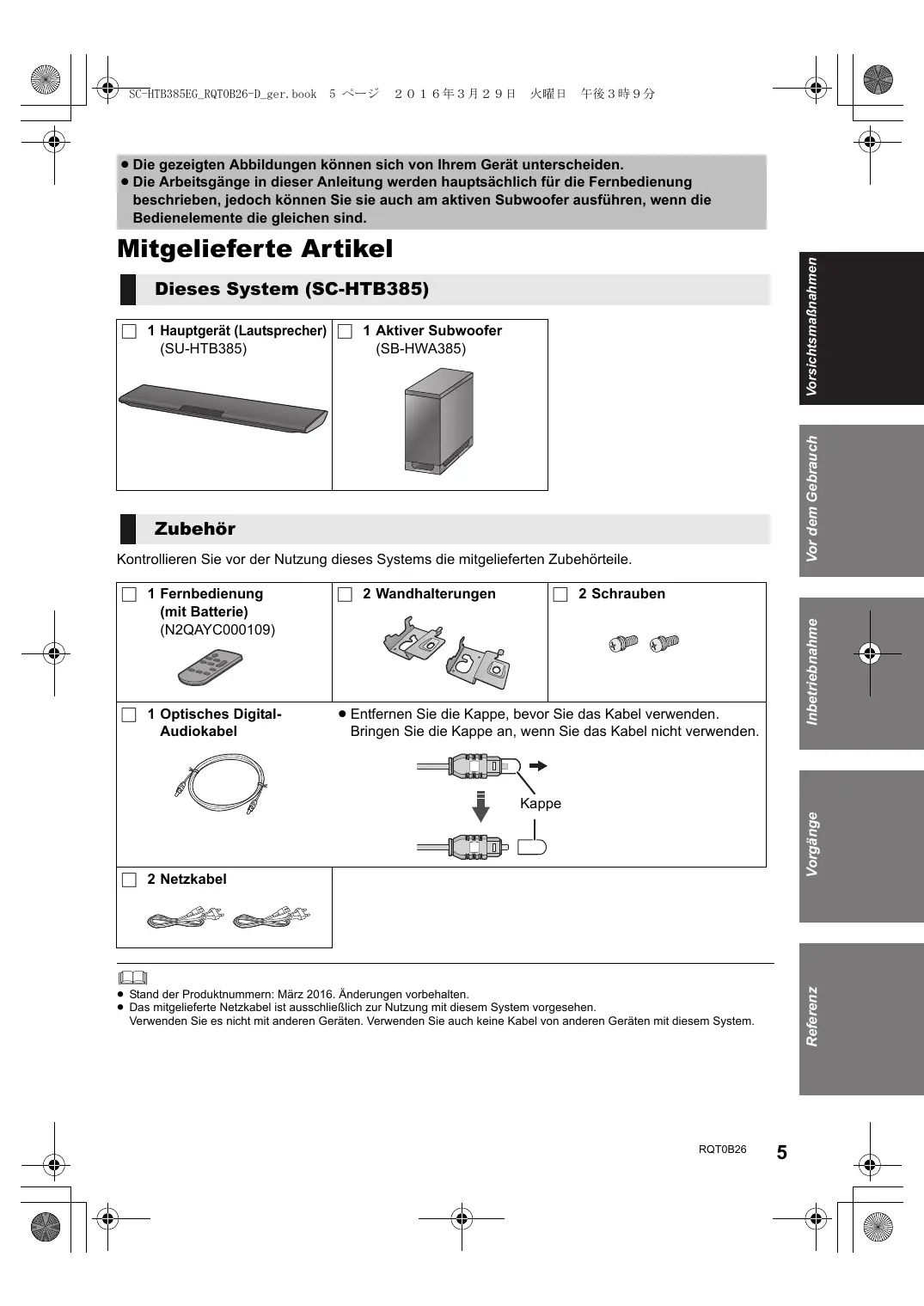

Mitgelieferte Artikel

Dieses System (SC-HTB385)

☐ 1 Hauptgerät (Lautsprecher) (SU-HTB385)

Kontrollieren Sie vor der Nutzung dieses Systems die mitgelieferten Zubehörteile.

□ 1 Fernbedienung (mit Batterie) (N2QAYC000109)	□ 2 Wandhalterungen	□ 2 Schrauben
□ 1 Optisches Digital-Audiokabel	● Entfernen Sie die Kappe, bevor Sie das Kabel verwenden. Bringen Sie die Kappe an, wenn Sie das Kabel nicht verwenden.
□ 2 Netzkabel

• Stand der Produktnummern: März 2016. Änderungen vorbehalten.
• Das mitgelieferte Netzkabel ist ausschließlich zur Nutzung mit diesem System vorgesehen.
  Verwenden Sie es nicht mit anderen Geräten. Verwenden Sie auch keine Kabel von anderen Geräten mit diesem System.

Anordnung der Bedienelemente

Dieses System (Vorderseite)

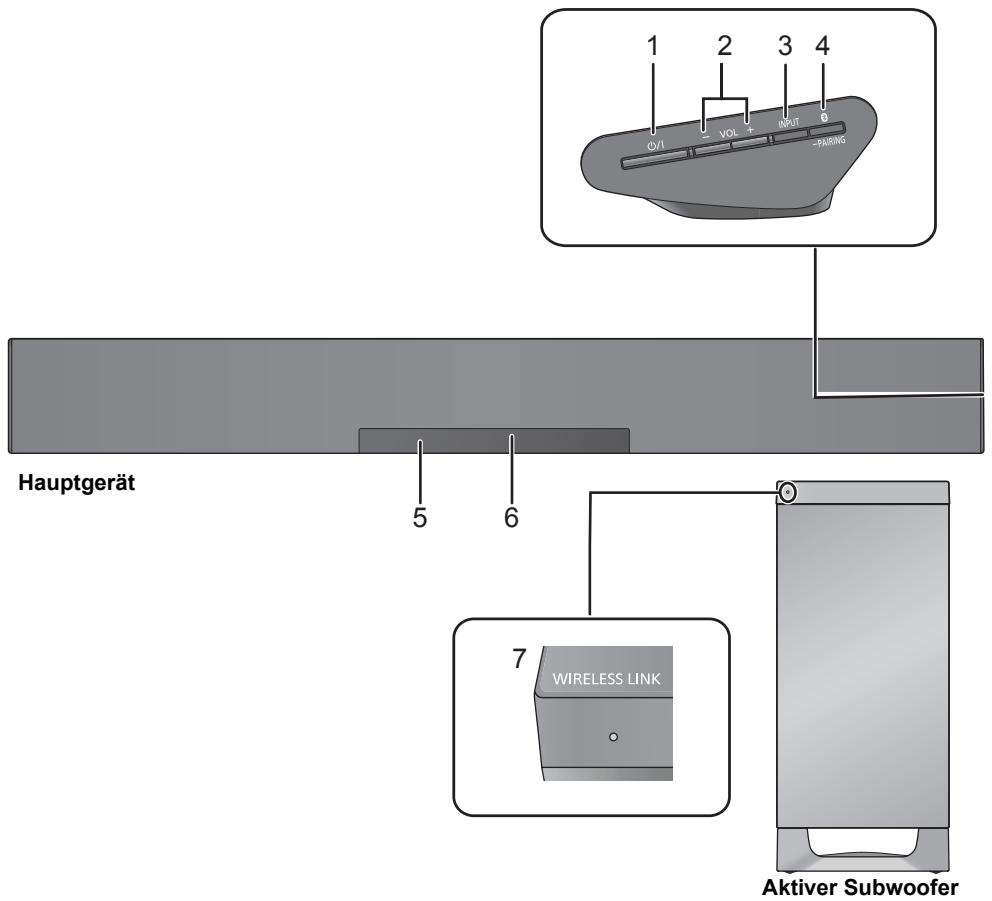

Hauptgerät 5 6 1 2 3 4 VOL + INPUT =PARNING 7 WIRELESS LINK Aktiver Subwoofer

1 Bereitschafts-/Ein-Schalter (⏻/I)
Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom.
2 Passen Sie die Lautstärke dieses Systems an ( 18)
3 Wählen Sie die Eingangsquelle ( 18)
"TV" "BLUETOOTH"

4 Wählen Sie das Bluetooth®-Gerät als Quelle (⇒ 18)
5 Fernbedienungssensor ( 8)
6 Display
7 WIRELESS LINK-Anzeige ( 16)

Dieses System (Rückseite)

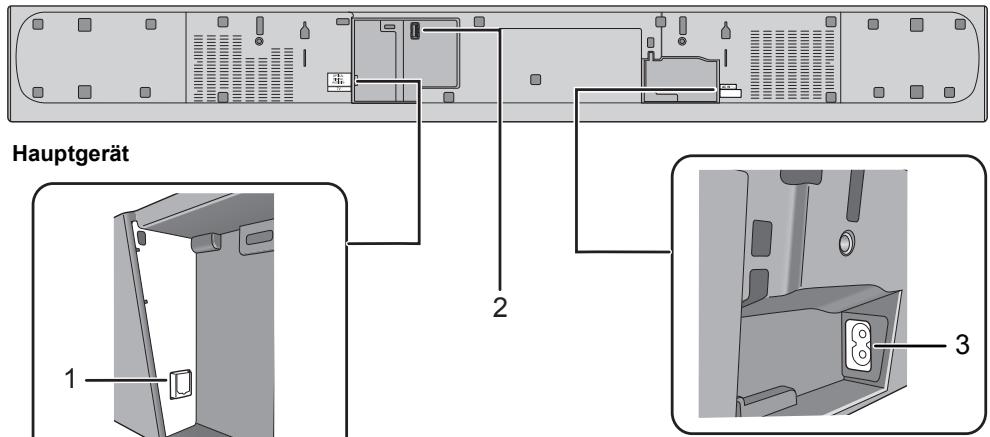

Hauptgerät 1 2 3

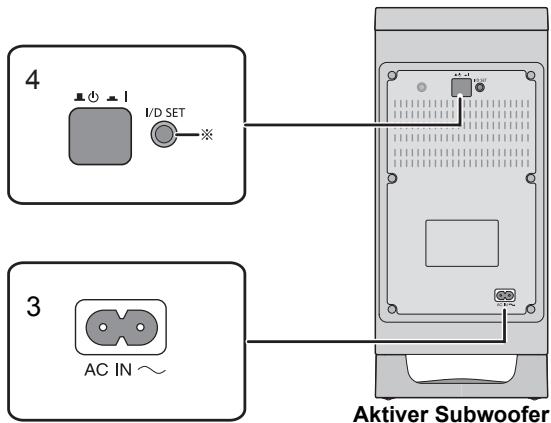

4 I/D SET 3 AC IN ~ Aktiver Subwoofer

1 OPTICAL DIGITAL AUDIO IN Anschluss (TV) (⇒ 9)
2 USB-Anschluss (nur für Gebrauch durch Service)

3 AC IN-Buchse ( 9)
4 Aktiver Subwoofer Ein/Aus ( 16)

※ Die I/D SET-Taste wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 24)

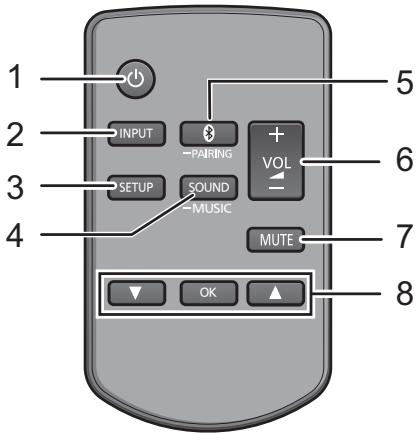

1 2 3 4 INPUT -PAIRING +VOL SETUP SOUND -MUSIC MUTE 5 6 7 8 OK

1 Schalten Sie das Hauptgerät ein oder aus ( 18)
2 Wählen Sie die Eingangsquelle ( 18) "TV" "BLUETOOTH"
3 Wählen Sie das Setup-Menü ( 21) aus
4 Wählen Sie das Sound-Menü ( 19) aus
5 Wählen Sie das Bluetooth®-Gerät als Quelle (⇒ 18)
6 Passen Sie die Lautstärke dieses Systems an ( 18)
7 Stummschalten ( 18)
8 Wählen Sie aus und bestätigen Sie die Option

■ Vor dem ersten Gebrauch
Entfernen Sie die Isolierfolie A.

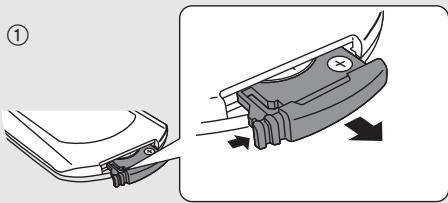

■ Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

■ Zum Fernbedienungs-Signalsensor

Der Signalsensor der Fernbedienung befindet sich am Hauptgerät.

- Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs.

Entfernung: Innerhalb von ca. 7 m direkt auf die Vorderseite

Winkel: Ca. 30° von links und rechts

Layout bei Anordnung auf Tisch

Layout bei Wandmontage

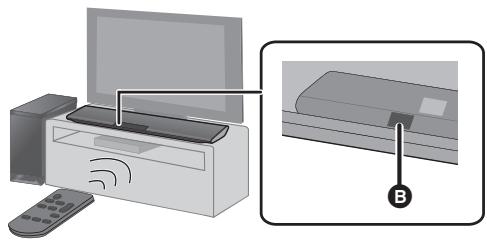

B Fernbedienungs-Signalsensor für Tisch-Layout

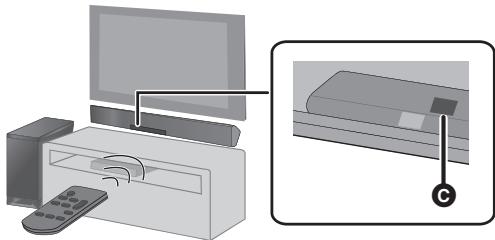

C Fernbedienungs-Signalsensor für Wandbefestigung

Schritt 1 Anschlüsse

- Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch. Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

Anschluss an den Fernseher

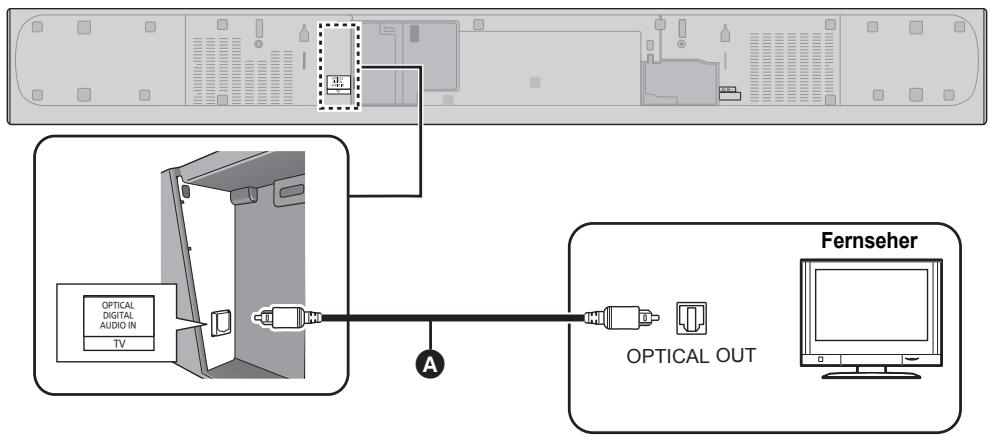

OPTICAL DIGITAL AUDIO IN TV A OPTICAL OUT Fernseher

A Optisches Digital-Audiokabel (mitgeliefert)

- Achten Sie bei Verwendung des optischen Digital-Audiokabels darauf, den Stecker richtig einzustecken.

- OPTICAL DIGITAL AUDIO IN (TV)-Klemme ist mit PCM kompatibel. Ändern Sie die Einstellung "DIGITAL AUDIO OUTPUT" am Fernseher in "PCM". Details finden Sie in der Bedienungsanleitung des Fernsehers.

Netzkabelanschluss

- Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

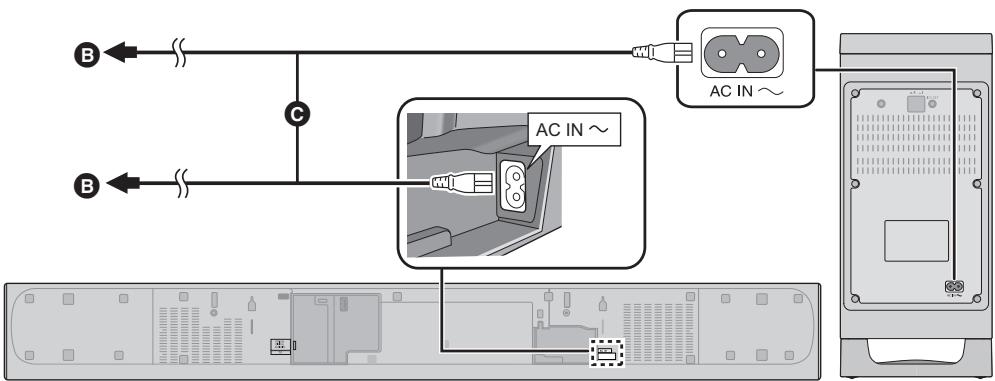

B C AC IN ~ B AC IN ~

B An eine Netzsteckdose

© Netzkabel (mitgeliefert)

- Dieses System verbraucht auch eine geringe Menge Strom ( 26), wenn es ausgeschaltet ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Energie sparen

Das Hauptgerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

- Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht, und für ca. 20 Minuten kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 21, "AUTO POWER DOWN".

Schritt 2 Aufstellung

Sicherheitsmaßnahmen

Die installation muss Fachmännisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICHT VERANTWORTLICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHL. TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKTER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung beschrieben zu installieren.
• Verwenden Sie Methoden für die Montage, die der Struktur und dem Material des Montageorts angemessen sind.

Achtung

• Dieses System ist nur wie in dieser Bedienungsanleitung beschrieben zu verwenden. Andernfalls kann es zu Schäden am Verstärker und/oder Lautsprecher kommen, und zu Brandgefahr führen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Schäden aufgetreten sind, oder Sie eine plötzliche Leistungsänderung feststellen.
• Versuchen Sie nicht, das Hauptgerät unter Verwendung anderer als der in diesem Handbuch beschriebenen Methoden, an einer Wand anzubringen.

• Halten Sie das Hauptgerät nicht in einer Hand, um Verletzungen zu vermeiden. Sie könnten das Hauptgerät beim Tragen fallen lassen.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Aktiver Subwoofer

Beim Umsetzen des aktiven Subwoofer

A B

A Fassen Sie den aktiven Subwoofer nicht an dieser Öffnung an.
Die inneren Teile könnten beschädigt werden.
B Fassen Sie beim Umsetzen immer den Boden des aktiven Subwoofer an.

Drahtlos-Schnittstelle

Um Interferenzen zu vermeiden, halten Sie die folgenden Entfernungen zwischen dem Hauptgerät/aktiver Subwoofer und anderen elektronischen Geräten, die dieselbe Radiofrequenz (2,4 GHz Band) nutzen, ein.

© Hauptgerät/Aktiver Subwoofer
D Wireless Router, drahtloses Telefon und andere elektronische Geräte: ca. 2 m

Auswahl der Anordnung

Wählen Sie eine für Sie passende Aufstellungsmethode.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

- Stellen Sie das Hauptgerät auf eine ebene und waagerechte Oberfläche.

Bei der Anbringung des Hauptgeräts an einer Wand

- Stellen Sie das Hauptgerät auf eine ebene und senkrechte Oberfläche.

■ Bei Positionierung des Hauptgeräts vor dem Fernseher

Das Hauptgerät kann verschiedene Sensoren des Fernsehers (C.A.T.S. (Contrast Automatic Tracking System)-Sensor, -Fernbedienungssensor, etc.) und des 3D-Brillensenders an einem zu 3D kompatiblen Fernseher, blockieren oder stören.

- Wenn Störungen auftreten, bewegen Sie das Hauptgerät weiter vom Fernseher weg. Wenn der Fernseher immer noch nicht richtig funktioniert, versuchen Sie, es in einem Regal oder an der Wand montiert zu verwenden.

■ Wenn der Fernbedienungssensor des Fernsehers durch das Hauptgerät blockiert ist.

Versuchen Sie die Fernseherfernbedienung aus einem anderen Winkel zu verwenden.

• Stellen Sie den aktiven Subwoofer nur wenige Meter vom Hauptgerät und in einer horizontalen Position auf, mit der Oberseite nach oben.
• Verwenden Sie das Hauptgerät oder den aktiven Subwoofer nicht in einem Metallschrank.
• Wenn Sie den aktiven Subwoofer zu nahe zu Wänden und Ecken aufstellen können dadurch die Bässe zu stark werden. Decken Sie Wandecken und Fenster mit dicken Vorhängen ab.
• Wenn unregelmäßige Farben auf Ihrem Fernseher auftreten, schalten Sie den Fernseher für ca. 30 Minuten aus. Wenn das Problem weiterhin besteht, bewegen Sie das Hauptgerät und den aktiven Subwoofer weiter vom Fernseher weg.
• Halten Sie magnetisierte Gegenstände entfernt. Magnetisierte Karten, Uhren, etc., können beschädigt werden, wenn sich diese zu nah am Hauptgerät und am aktiven Subwoofer befinden.

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehör (handelsüblich)

• Halteschnur.... × 2
• Ösenschrauben (zur Befestigung der Halteschnur).... × 2

• Verwenden Sie käuflich erhältliche Schrauben, die mehr als 26 kg tragen können.
• Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 26 kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).

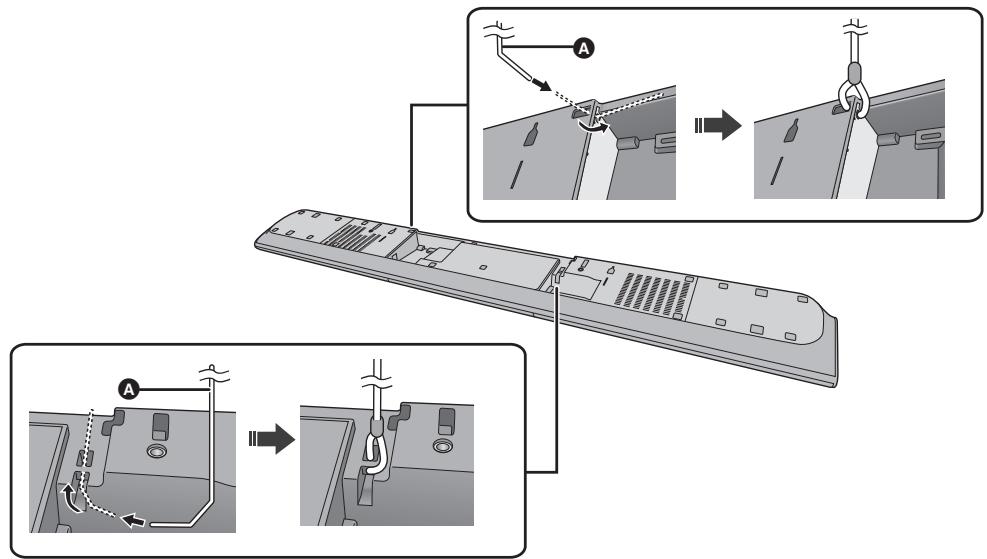

Bringen Sie das Kabel am Hauptgerät an.

※ Kann das Kabel nicht durch die Löcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 mm von der Kuppe entfernt, in einem Winkel von 45° (wie oben abgebildet).

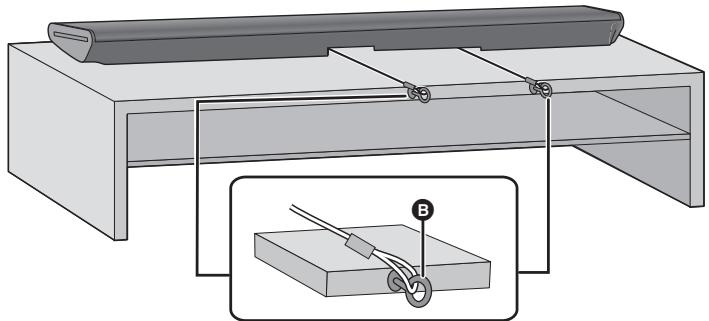

Stellen Sie das Hauptgerät an der gewünschten Position auf und bringen Sie jedes Seil am Regal oder Tisch an.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.
• Lehnen Sie das Hauptgerät nicht an den Fernseher oder an die Wand an.

• In einer Position mit über 26 kg Tragfähigkeit befestigen.
• Je nach der Position des Hauptgeräts kann sich die Schraubposition der Schraubenöse unterscheiden.

Bei der Anbringung des Hauptgeräts an einer Wand

Das Hauptgerät kann mit den beiliegenden Wandhalterungen usw. an der Wand montiert werden.

Stellen Sie sicher, dass die verwendete Schraube und die Wand ausreichend stark sind, um das Gewicht von mindestens 26 kg zu ertragen.

Die Schrauben und sonstigen Bauteile liegen nicht bei, da Typ und Größe bei jeder Installation unterschiedlich sind.

• Siehe in Schritt 3 für Details zu den erforderlichen Schrauben.
• Bringen Sie als eine zusätzliche Sicherheitsmaßnahme unbedingt die Halteschnur an.

Mitgelieferte Zubehörteile

2 Schrauben

2 Wandhalterungen

Zusätzlich erforderliches Zubehör (handelsüblich)

• Schrauben zur Wandmontage.... × 2
• Halteschnur ....... × 2
• Ösenschrauben (zur Befestigung der Halteschnur) .... × 2

- Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 26 kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).

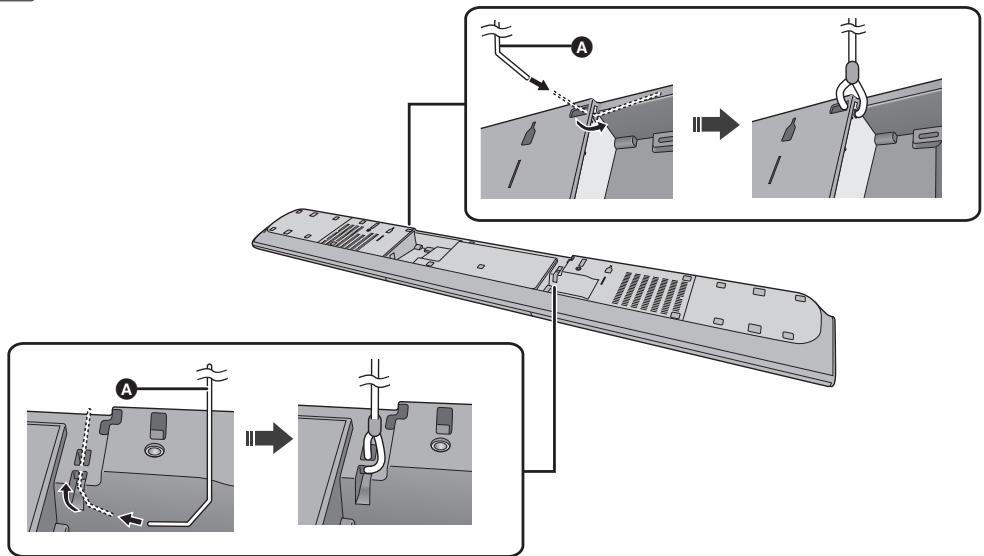

Bringen Sie das Kabel am Hauptgerät an.

※ Kann das Kabel nicht durch die Löcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 mm von der Kuppe entfernt, in einem Winkel von 45° (wie oben abgebildet).

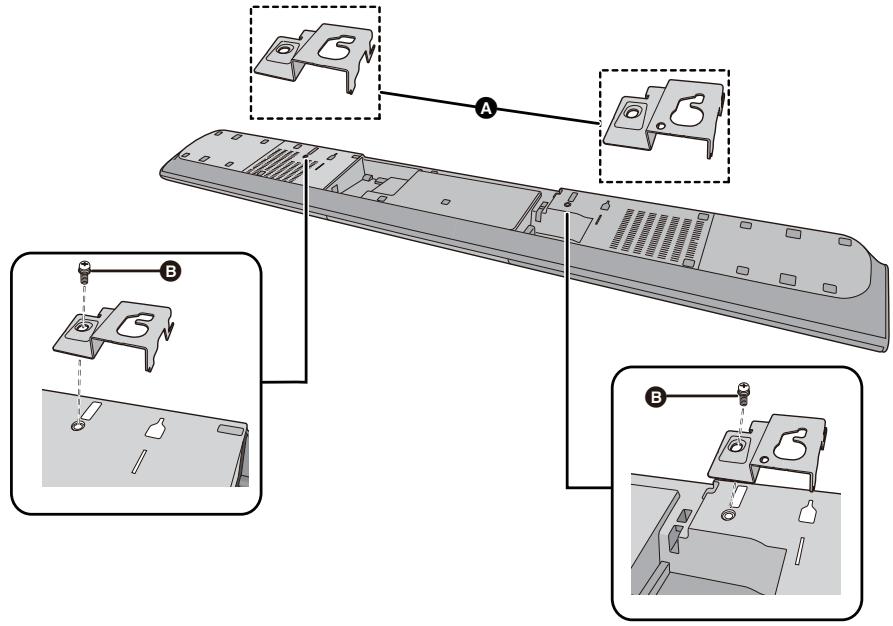

2 Bringen Sie die Wandhalterungsbügel am Hauptgerät an.

A Wandhalterungen (mitgeliefert)
B Schraube (mitgeliefert)

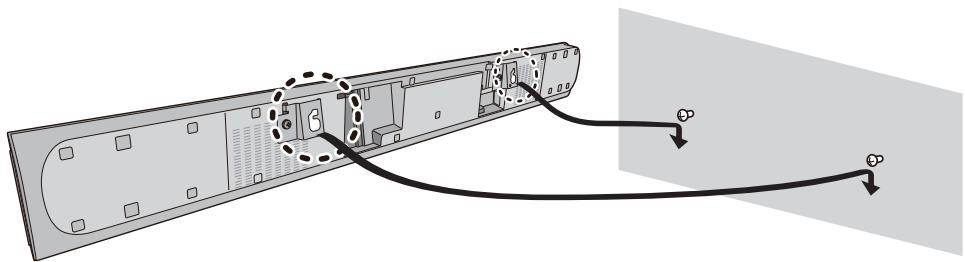

Schrauben Sie eine Schraube in die Wand.

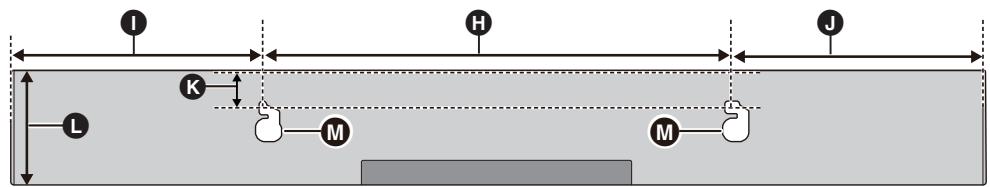

• Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
• Lassen Sie mindestens 100 mm Freiraum über dem Hauptgerät, damit ausreichend Platz zum Einsetzen des Hauptgerätes vorhanden ist.
• Positionieren Sie das Hauptgerät so, dass rechts davon ein Freiraum von mindestens 50 mm vorhanden ist. Falls dieser Abstand nicht eingehalten wird, ist es unter Umständen nicht möglich, auf die Tasten zuzugreifen.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass beide Schraubbohrungen waagerecht zueinander sind.

© Mindestens 30 mm
D ∅4,0 mm
E ∅7,0 mm bis ∅9,4 mm
F Wand oder Säule
G 1,6 mm bis 2,5 mm

Frontansicht (halbtransparentes Bild)

M Loch zur Wandbefestigung

SO			SO NICHT
		● Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet.			● Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällt, wenn er nach links oder rechts bewegt wird.

Sichern Sie das Seil an der Wand.

- Prüfen Sie, ob der Schlupf der Schnur minimal ist.

A Ösenschraube
B Schnur

Schritt 3 Drahtlose Anschlüsse

Drahtlosverbindung aktiver Subwoofer

Vorbereitung

- Schalten Sie das Hauptgerät an.

Drücken Sie [■ ⏻ ■ I].

Ein-/Aus-Taste des aktiven Subwoofers [■ ⏻ ■ I] Verwenden Sie diese Taste, um den aktiven Subwoofer ein- und auszuschalten.

1:

Der aktive Subwoofer ist eingeschaltet.

1 Ⓧ:

Der aktive Subwoofer ist ausgeschaltet. Der aktive Subwoofer verbraucht eine geringe Menge Strom, auch wenn er ausgeschaltet ist (■, ⏻).

Prüfen Sie, ob der drahtlose Link aktiviert wurde.

WIRELESS LINK

WIRELESS LINK-Anzeigeleuchte

Leuchtet rot:

Wireless Link ist nicht aktiviert.

Leuchtet grün:

Wireless Link ist aktiviert.

Blinkt grün:

Der aktive Subwoofer versucht, eine drahtlose

Verbindung zum Hauptgerät herzustellen.

Der Wireless-Link wird aktiviert, wenn das Hauptgerät und der aktive Subwoofer beide eingeschaltet sind.

Bluetooth®-Verbindung

Durch Verwendung der Bluetooth® Verbindung können Sie drahtlos Sound vom Bluetooth® Audiogerät mit diesem Gerät anhören.

- Weitere Informationen zur Verbindung eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

- Schalten Sie die Bluetooth®-Funktion des Geräts ein und stellen Sie das Gerät in der Nähe des Hauptgeräts auf.

Bluetooth® Verbindung

Drücken Sie [💡] zur Auswahl von "BLUETOOTH".

- Wird "PAIRING" auf dem Display angezeigt, gehen Sie zu Schritt 3.

Drücken und halten Sie [✗] gedrückt bis "PAIRING" auf dem Display erscheint.

Wählen Sie "SC-HTB385" aus dem Bluetooth® -Menü des Bluetooth®-Geräts.

• Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" ein.
• Wenn das Bluetooth®-Gerät angeschlossen ist, wird der Name des angeschlossenen Geräts ein paar Sekunden lang auf dem Display angezeigt.

- Mit diesem System können Sie bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am längsten nicht verwendet wurde, ersetzt.

Anschluss eines gekoppelten Bluetooth®-Geräts

Drücken Sie [✗], um in den Bluetooth®-Modus zu gelangen.

"BLUETOOTH READY" erscheint auf dem Display.

Wählen Sie "SC-HTB385" aus dem Bluetooth® -Menü des Bluetooth®-Geräts.

■ Abtrennen eines Bluetooth®-Geräts Drücken und halten Sie [✗] gedrückt bis "BLUETOOTH READY" auf dem Display erscheint.

• Wird "BLUETOOTH" als Quelle ausgewählt, versucht das System automatisch, den Anschluss an das zuletzt angeschlossene Bluetooth®-Gerät herzustellen.
• Das Bluetooth®-Gerät wird abgeschaltet, wenn eine andere Audioquelle (z. B., "TV") ausgewählt wird.
• Dieses System kann nur mit einem Gerät auf einmal verbunden sein.
• Zur Änderung der Tonqualität, siehe auf Seite 21 "LINK MODE".

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung dieses Systems reagieren, ändern Sie den Fernbedienungscode an diesem System und an der Fernbedienung.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
• Schalten Sie das Hauptgerät an.

■ So stellen Sie den Kode auf "REMOTE 2" Halten Sie [MUTE] und [OK] mindestens 4 Sekunden lang gedrückt.

"REMOTE 2" erscheint auf dem Display.

■ So stellen Sie den Kode auf "REMOTE 1" Halten Sie [MUTE] und [▼] mindestens 4 Sekunden lang gedrückt.

"REMOTE 1" erscheint auf dem Display.

Verwendung dieses Systems

Vorbereitung

• Schalten Sie den aktiven Subwoofer ein.
• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

1 Drücken Sie [💡], um das Hauptgerät einzuschalten.
2 Wählen Sie die Quelle.

Drücken Sie	Zur Auswahl von
[INPUT]	“TV” “BLUETOOTH”
[✗]	“BLUETOOTH”

• Diese Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.
  ■ Wenn "BLUETOOTH" als Quelle gewählt ist

Am Bluetooth®-Gerät:

Wählen Sie dieses System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe.

■ Einstellen der Lautstärke des Systems

Drücken Sie [+ VOL -].

• Lautstärkebereich: 0 bis 100

Stummschalten

Drücken Sie [MUTE].

• Während der Stummschaltung wird "MUTE" am Display angezeigt.
• Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke.
• Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Funktioniert dieses System nicht wie erwartet oder ist der Ton ungewöhnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. ( 22)

- Kommt Sound aus den Lautsprechern des Fernsehers, verringern Sie die Lautstärke des Fernsehers auf das Minimum.

3D-Ton

Dieses System bietet ein Gefühl, dass der Sound und das Bild eins sind.

- Um den angewandten Effekt zu ändern, siehe "Sound-Menü". (⇒ rechts)

z.B. Bild des 3D-Tons

3D-Ton
Dolby®Virtual Speaker	Mit diesem Effekt können Sie einen Surround-Toneffekt ähnlich 5.1ch mit einer beliebigen Audioquelle wahrnehmen.
3D-Surround-Effekt	Zusätzlich zu diesem Effekt des Dolby Virtual Speaker hat Panasonic die eigene Technologie mit Tonfeldsteuerung angewandt, um den Tonbereich nach vorn, hinten, oben und unten auszudehnen sowie dabei einen Klang mit Tiefe und Kraft zu erzeugen, der 3D-Bildern besser gerecht wird.
Dialog-Sprachmodus	Sportkommentare und Dialoge aus Fernsehfilmen sind schlecht zu vernehmen, wenn der Ton aus dem Fernseher kommt, wodurch man das Gefühl hat, dass der Ton und das Bild eines sind. Auch der Dialog wird gegenüber den anderen Tönen während der Wiedergabe bei normaler Lautstärke in den Vordergrund gestellt, d.h. auch, wenn die Lautstärke beim nächtlichen Betrieb verringert wird.

• Effekt Dolby Virtual Speaker ist EIN außer im "STEREO"-Modus.
• Um Dolby Virtual Speaker und die 3D-Surround-Effekte
  auszuschalten, wählen Sie "STEREO" als Ton-Modus. (⇒ rechts)
• Um den 3D-Surround-Effekt und den Clear-Mode-Dialogeffekt auszuschalten, siehe "3D CLR DIALOG". (⇒ 20)

Sound-Menü

1 Drücken Sie wiederholt [SOUND], um den Toneffekt auszuwählen.
2 Drücken Sie wiederholt [▲, ▼] um die gewünschte Einstellung auszuwählen, danach drücken Sie [OK].

SOUND MODE	STANDARD: Bestens für dramatische Filme und Unterhaltungsshows geeignet.STADIUM: Erzeugt einen realistischen Ton für Live-Sportsendungen.MUSIC: Verbessert den Ton von Musikinstrumenten und Liedern.Alternativ zu den Schritten 1 und 2 können Sie den "MUSIC"-Modus direkt auswählen, indem Sie [SOUND] gedrückt halten, bis auf dem Display "MUSIC" angezeigt wird.CINEMA: Erzeugt einen kräftigen, dreidimensionalen Ton für Filme.NEWS: Verstärkt die Stimmen der Sprecher bei Nachrichten und Sportkommentaren.STEREO: Spielt jede Tonquelle in Stereo ab.
SUBWOOFER	Sie können den Basseinstellen. Dieses Gerät wählt automatisch die geeignetste Einstellung gemäß der Wiedergabequellenart.LEVEL 1LEVEL 2:Standardeinstellung für 2-kanalige AudioquelleLEVEL 3:Standardeinstellung für Mehrkanal-AudioquelleLEVEL 4Die Einstellung, die Sie ausführen, wird aufbewahrt und jedes Mal, wenn Sie dieselbe Quellenart verwenden, wieder aufgerufen.
DIALOG	Passen Sie die Dialogstufe an.LEVEL 1LEVEL 2LEVEL 3LEVEL 4“DIALOG” wird nicht amDisplay angezeigt, wenn “3DCLR DIALOG” auf “OFF”eingestellt ist.
H.BASS	Verbessert denharmonischen Basseffekt.ONOFF
3D CLRDIALOG	Die 3D Clear Mode Dialog-Funktion erzeugt ein Tonfeld,das dem Ton, der von einemTV-Bildschirm kommt gleichtund macht die Dialoge klarer.ON: 3D Surround, Clear ModeDialog und Dolby VirtualSpeaker EffektOFF: Dolby Virtual SpeakerEffektDie Einstellung wird bei jederEinschaltung des Hautgerätsauf “ON” zurückgestellt.
DUALAUDIO	Stellt den bevorzugtenAudiokanal-Modus ein, wenn dasSystem zwei Audiomodi empfängt.M1: HauptM2: SekundärM1 + M2: Haupt und SekundärDieser Effekt funktioniert nur, wenndie Audioausgabe des Fernsehersoder Players auf “Bitstream”eingestellt ist und “Dolby Dual Mono”in der Tonquelle vorhanden ist.
AGC	Die automatische Gain-Kontrolleverhindert einen plötzlichen lautenTon durch Verringern des Tonpegels,wenn der Input zu hoch ist.Diese Funktion ist fürFernsehsendungen mitTonpegelunterschied geeignet.ONOFFWenn der Ton unnatürlich wird,wählen Sie “OFF”.

LOW VOL MODE

Verbessert den Dialog bei leiser Lautstärke.ONOFFWählen Sie “OFF” aus, um diesen Effekt zu löschen, wenn sich der Dialog bei leiser Lautstärke natürlich anhört.

- Die Standardeinstellung ist unterstrichen. Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, soweit nicht anders angegeben.

Audio-Format

Sie können sich das laufende Audioformat ansehen.

Halten Sie [OK] mindestens 4 Sekunden lang gedrückt.

DOLBY DIGITAL	Dolby Digital ist die Audioquelle.
DTS	DTS®ist die Audioquelle.
PCM	2 Kanäle Puls-Code-Modulation ist die Audioquelle.

Setup-Menü

Drücken Sie wiederholt [SETUP], um die Einrichtungsoption auszuwählen.

Drücken Sie wiederholt [▲, ▼] um die gewünschte Einstellung auszuwählen, danach drücken Sie [OK].

DIMMER	Dimmt das Display nach 5 Sekunden Stillstand.ONOFF
AUTO POWER DOWN	Das Hauptgerät schaltet sich automatisch aus, wenn kein Audioeingang stattfindet und Sie es ca. 20 Minuten lang nicht bedienen.ONOFF
VOLLIMITATION	Stellt die Lautstärkengrenze auf 50, wenn Sie das Hauptgerät einschalten, auch wenn die Lautstärke vor dem Ausschalten über 50 war.ONOFF
BLUETOOTH STANDBY	Diese Funktion ermöglicht Ihnen, ein gepaartes Bluetooth®-Gerät anzuschliessen, wenn sich das Hauptgerät im Standby-Modus befindet.ONOFFDas Hauptgerät wird automatisch eingeschaltet, wenn Sie ein gepaartes Bluetooth®-Gerät anschließen.Wenn diese Funktion auf “ON”, gestellt ist, erhöht sich der Stromverbrauch im Standby-Modus.

LINK MODE

Ändern Sie den Bluetooth®-Anschluss-Link-Modus, um den Anschlusstyp anzupassen. Stellen Sie sicher, dass Sie das laufende angeschlossene Gerät vom Netz trennen ("BLUETOOTH READY" wird am Display angezeigt).MODE 1: Schwerpunkt auf Konnektivität.MODE 2: Schwerpunkt auf Klangqualität.

- Die Standardeinstellung ist unterstrichen. Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, soweit nicht anders angegeben.

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Rücksetzen auf die Werkseinstellungen.

Halten Sie [Ø/I] am Hauptgerät mindestens 4 Sekunden lang gedrückt, während das Hauptgerät eingeschaltet ist.

("RESET" wird am Display angezeigt, wenn dieses System rückgesetzt wird.)

Funktioniert dieses System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

- Der Fernbedienungscode kehrt auf "REMOTE 1" zurück, wenn dieses System auf die Werkseinstellungen zurückgesetzt wird. Um den Fernbedienungscode zu ändern, siehe Seite 17.

Allgemeine Bedienung

Kein Strom.

• Stecken Sie das Netzkabel 10 Sekunden lang aus, bevor Sie es wieder anstecken.
• Nachdem Sie das Gerät eingeschaltet haben, wenn sich das Hauptgerät sofort ausschaltet, stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler.

Die Fernbedienung funktioniert nicht richtig.

• Die Batterie ist leer. Ersetzen Sie es durch ein neues. (⇒ 8)
• Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (⇒ 8)
• Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 17)
• Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇒ 8)
• Kontrollieren Sie welcher Signalsensor der Fernbedienung bei folgenden Vorgängen aktiv ist.
  – Drücken Sie und halten Sie [INPUT] am Hauptgerät mindestens 4 Sekunden gedrückt. "ON TABLE" oder "ON WALL" wird am Display 4 Sekunden lang angezeigt.
  — Siehe auf Seite 8 "Zum Fernbedienungs-Signalsensor" für den Ort des Signalsensors der Fernbedienung.

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet.

"AUTO POWER DOWN"-Funktion ist an.

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht, und für ca. 20 Minuten kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 21.

Bluetooth®

Die Kopplung kann nicht ausgeführt werden. Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

• Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (⇒ 16)
• Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses System zu hören.

Für einige integrierte Bluetooth®-Geräte müssen Sie den Audioausgang manuell auf "SC-HTB385" stellen. Lesen Sie für Details die Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät näher an das Hauptgerät.
• Entfernen Sie alle Hindernisse zwischen dem Hauptgerät und dem Gerät.
• Andere Geräte, die das Frequenzband 2,4 GHz (Wireless Router, Mikrowellen, drahtlose Telefone, etc.) verwenden, verursachen Störungen. Bringen Sie das Bluetooth®-Gerät näher an das Hauptgerät und entfernen Sie es von den anderen Geräten.
• Wählen Sie "MODE 1" für eine stabile Kommunikation. (⇒ 21)

Ton

Kein Ton.

• Stummschaltung ausschalten. (⇒ 18)
• Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 9, 16)
• Prüfen Sie, ob das empfangene Audio-Signal zu diesem Gerät kompatibel ist. (⇒ 26)
• Dieses Gerät aus- und wieder einschalten.
• Ist der Anschluss richtig, liegt vielleicht ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln.
• Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden.

Handelt es sich bei dem vom angeschlossenen Gerät empfangenen Audio nicht um "Dolby Dual Mono" oder lautet die Einstellung des Ausgang nicht "Bitstream", kann die Einstellung von diesem System nicht geändert werden. Ändern Sie die Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringert, wenn das Hauptgerät eingeschaltet wird.

"VOL LIMITATION" ist an.

Wird das Hauptgerät ausgeschaltet, während sich die Lautstärkeeinstellung in der oberen Hälfte (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesenkt, wenn das Hauptgerät eingeschaltet wird. (⇒ 21)

Der Dialog steht zu stark im Vordergrund oder die Stimme erscheint nicht natürlich.

Dieses Gerät besitzt eine Funktion, so dass der Dialog bei geringer Lautstärke in den Vordergrund gestellt wird. (⇒ 20)

Es ist kein Ton zu hören.

Das Hauptgerät schaltet sich automatisch aus.

(Wenn das Hauptgerät ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet sich automatisch in den Standby-Modus.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch? Verringern Sie in diesem Fall die Lautstärke.
• Steht das Gerät an einem sehr heißen Ort? Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten. Wenn das Problem weiterhin besteht, bestätigen Sie am Display, schalten Sie dieses System aus, stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler. Bitte merken Sie sich, welche Anzeigen ausgegeben wurden, und informieren Sie den Händler.

Hauptgerät-Displays

"F61"

• Es liegt ein Problem beim Systemverstärker vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler.

"F76"

• Es liegt ein Problem mit der Stromversorgung vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler.

Kein Strom.

Achten Sie darauf, dass das

Stromversorgungskabel des aktiven Subwoofers richtig angeschlossen ist.

Nach dem Einschalten des Subwoofers schaltet sich dieser sofort wieder aus.

Ziehen Sie das Netzkabel heraus und fragen Sie Ihren Händler um Rat.

Kein Ton vom Subwoofer.

• Überprüfen Sie, ob der aktive Subwoofer eingeschaltet ist.
• Überprüfen Sie, ob die Anzeigenleuchte WIRELESS LINK grün leuchtet. (⇒ 16)

Die Anzeigenleuchte des WIRELESS LINK leuchtet rot.

• Es gibt keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer.
  – Prüfen Sie, ob das Hauptgerät eingeschaltet ist.
  – Schalten Sie den aktiven Subwoofer aus und wieder ein. Sie können statt dessen auch den aktiven Subwoofer ausschalten, das Netzkabel ziehen und wieder anschließen.

- Der aktive Subwoofer und das Hauptgerät können nicht korrekt gekoppelt werden. Versuchen Sie folgenden Bedienvorgang. (Drahtlos-Kopplung)

① Schalten Sie das Hauptgerät und den aktiven Subwoofer ein.
② Drücken Sie und halten Sie [ID SET] auf der Rückseite des aktiven Subwoofers mindestens 3 Sekunden lang gedrückt. (Die WIRELESS LINK-Anzeige blinkt rot.)

③ Während Sie [INPUT] auf der Fernbedienung gedrückt halten, drücken und halten Sie [VOL +] am Hauptgerät für mehr als 4 Sekunden gedrückt. ("SUBWOOFER PAIRING" wird am Display angezeigt.)

- Wenn die drahtlose Paarung erfolgreich hergestellt wurde, wird "PAIRED" am Display für 2 Sekunden angezeigt und die WIRELESS LINK-Anzeigelampe leuchtet grün.

④ Schalten Sie das Hauptgerät aus und wieder ein.

- Wenden Sie sich an Ihren Händler, wenn Sie weiterhin Probleme haben.

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

■ Verwendetes Frequenzband

Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung dieses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.
• Die unten genannten Handlungen sind in einigen Ländern strafbar:
• Ein Auseinanderbauen oder Modifizieren des Geräts.
• Ein Entfernen der Spezifikationskennzeichnungen.

■ Nutzungsbeschränkungen

• Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
• Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden.
• Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System.
• Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

■ Einsatzbereich

Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmen.

■ Interferenz von anderen Geräten

• Dieses System kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren und es können Störungen wie Rauschen und Tonsprünge auftreten, wenn das Hauptgerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind.

■ Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc).

Pflege des Geräts

■ Reinigen Sie dieses System mit einem weichen, trockenen Tuch

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung der Lautsprecher ein feines Tuch. Verwenden Sie keine Papiertaschentücher oder andere Materialien (Handtücher, etc.), die auseinander fallen können. Fasern können in der Lautsprecherabdeckung hängen bleiben.
• Verwenden Sie zur Reinigung dieses Systems niemals Alkohol, Farbverdünnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch.

■ Entsorgung oder Weitergabe des Systems

Das Hauptgerät kann die Benutzereinstellungen im Hauptgerät beibehalten. Wenn Sie das Gerät entweder entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die Werkseinstellungen und das Löschen der Benutzereinstellungen. (⇒ 22, "Rücksetzen auf die Werkseinstellungen.")

- Das Bedienungsarchiv könnte im Hauptgerätespeicher registriert worden sein.

Lizenzen

In Lizenz von Dolby Laboratories gefertigt. Dolby, Pro Logic, und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Zu DTS-Patenten, siehe http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das Symbol und DTS und das Symbol zusammen sind eingetragene Warenzeichen und DTS Digital Surround ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung: Dolby Digital-Modus

Frontkanäle (L, R ch)

60 W pro Kanal (6 Ω), 1 kHz, 10 % THD

Subwoofer-Kanäle

130 W pro Kanal (8 Ω), 100 Hz, 10 % THD

Gesamtleistung RMS Dolby Digital Modus

250 W

ANSCHLÜSSE

Digitale Audioeingang (TV)

Optischer Digitaleingang

Optischer Anschluss×1

Abtastfrequenz

Nur für Gebrauch durch

Service.

ALLGEMEIN

Stromverbrauch

Hauptgerät

34 W

Aktiver Subwoofer

23 W

Im Standby

Hauptgerät ^*1

Wenn "BLUETOOTH STANDBY" auf "OFF" gestellt ist

Ca. 0,48 W

Wenn "BLUETOOTH STANDBY" auf "ON" gestellt ist

Ca. 3 W

Aktiver Subwoofer

Netzschalter ausgeschaltet

Ca. 0,25 W

Wireless Link ist nicht aktiviert

Ca. 1,3 W

Stromversorgung

AC 220 V bis 240 V, 50 Hz

Abmessungen (B×H×T)

Hauptgerät

Layout bei Anordnung auf Tisch

950 mm×53 mm×110 mm

Layout bei Wandmontage

950 mm×110 mm×57 mm

Aktiver Subwoofer

Layout bei Anordnung auf Tisch

Ca. 2,5 kg

Layout bei Wandmontage

Ca. 2,6 kg

Aktiver Subwoofer

Ca. 5,0 kg

Betriebstemperaturbereich

0 °C bis +40 °C

Betriebsfeuchtigskeitsbereich

20 % bis 80 % Rel. Feuchte

(keine Kondensbildung)

※1 Wenn die anderen angeschlossenen Geräte ausgeschaltet sind.

LAUTSPRECHERTEIL

Frontlautsprecher (Integriert)

Vollbereich

6,5 cm Konustyp ×1/ch

Aktiver Subwoofer

Woofer

16 cm Konustyp × 1

WIRELESS ABSCHNITT

Wireless-Modul

Frequenz-Bereich

2,40335 GHz bis 2,47735 GHz

Anzahl der Kanäle

38

Bluetooth®-ABSCHNITT

Bluetooth®-Systemspezifikationen

Bluetooth® Ver.2.1+EDR

Klassifizierung von Drahtlosgeräten

Klasse 2

Unterstützte Profile

A2DP

Frequenzband

2,4 GHz Band FH-SS

Reichweite

10 m Sichtlinie

• Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
• Bei den Angaben für Gewicht und Abmessungen handelt es sich um Näherungswerte.
• Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Technische gegevens 104

Optische digitale ingang
