Soort product	Soundbar met draadloze subwoofer
Merk	Panasonic
Model	SC-HTB385EG
Totaal vermogen	250 W RMS (Dolby Digital)
Voorluidsprekervermogen	2 × 60 W (6 Ω, 1 kHz, 10% THD)
Subwoofervermogen	130 W (8 Ω, 100 Hz, 10% THD)
Audio-ingangen	1× digitaal optisch (tv)
Draadloze connectiviteit	Bluetooth 2.1+EDR (klasse 2), bereik 10 m, profiel A2DP
Geluidsmodi	Standaard, Stadion, Muziek, Bioscoop, Nieuws, Stereo
Geluidsfuncties	Dolby Virtual Speaker, Surround 3D, Heldere dialoogmodus, basregeling (4 niveaus), dialoogregeling (4 niveaus), H.BASS, AGC, Low Volume-modus
Afmetingen (hoofdapparaat)	950 × 53 × 110 mm (op tafel); 950 × 110 × 57 mm (muurmontage)
Gewicht (hoofdapparaat)	2,5 kg (op tafel); 2,6 kg (muurmontage)
Gewicht (subwoofer)	5,0 kg
Voeding	220-240 V wisselstroom, 50 Hz
Stroomverbruik (hoofdapparaat)	34 W (ingeschakeld); 0,48 W (stand-by, Bluetooth-stand-by uit)
Stroomverbruik (subwoofer)	23 W (ingeschakeld); 0,25 W (uit)
Veiligheid	Installatie door een gekwalificeerde vakman; niet blootstellen aan water, vocht of vlammen; alleen de meegeleverde accessoires gebruiken
Onderhoud en reiniging	Zachte, droge doek; geen alcohol, thinner of benzine gebruiken

Veelgestelde vragen - SCHTB385EG PANASONIC

Hoe verbind ik een Bluetooth-apparaat?

Schakel Bluetooth in op uw apparaat. Druk op de soundbar op ✗ om 'BLUETOOTH' te selecteren. Als 'PAIRING' niet verschijnt, houdt u ✗ ingedrukt totdat 'PAIRING' verschijnt. Selecteer 'SC-HTB385' in de Bluetooth-lijst van uw apparaat. Als er om een wachtwoord wordt gevraagd, voert u '0000' in.

Hoe reset ik de soundbar naar fabrieksinstellingen?

Zet het hoofdapparaat aan. Houd de toets ∅/l op het apparaat langer dan 4 seconden ingedrukt. 'RESET' wordt weergegeven wanneer de reset is voltooid.

Waarom is er geen geluid van de subwoofer?

Controleer of de subwoofer is ingeschakeld (schakelaar op I). Zorg ervoor dat de WIRELESS LINK-indicator groen is. Knippert deze rood, voer dan een draadloze koppeling uit: houd ID SET aan de achterkant van de subwoofer 3 s ingedrukt, druk vervolgens op de afstandsbediening op INPUT terwijl u VOL + op het hoofdapparaat 4 s ingedrukt houdt.

Hoe monteer ik de soundbar aan de muur?

Gebruik de meegeleverde muurbeugels en geschikte schroeven (niet meegeleverd) die ten minste 26 kg kunnen dragen. Bevestig de beugels aan het hoofdapparaat en hang het vervolgens aan de muurschroeven. Zorg ervoor dat u een valbeveiligingskoord bevestigt als extra veiligheidsmaatregel.

Hoe wijzig ik de code van de afstandsbediening?

Om over te schakelen naar 'REMOTE 2', houdt u de toetsen MUTE en OK langer dan 4 s ingedrukt. Om terug te keren naar 'REMOTE 1', houdt u MUTE en ▼ langer dan 4 s ingedrukt. De wijziging wordt op het scherm weergegeven.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer de batterij (CR2025): verwijder de isolatielip als het de eerste keer is dat u deze gebruikt of vervang deze. Zorg ervoor dat u zich binnen 7 m en 30° van de sensor bevindt. Als het probleem aanhoudt, reset dan de code van de afstandsbediening (zie vorige vraag).

Hoe wijzig ik de geluidsmodus?

Druk meerdere keren op SOUND om de modus te selecteren (Standaard, Stadion, Muziek, Bioscoop, Nieuws, Stereo). Gebruik ▲/▼ om de gewenste instelling te kiezen, druk vervolgens op OK om te bevestigen. Houd voor de muziekmodus SOUND ingedrukt totdat 'MUZIEK' verschijnt.

Wat is de functie 'AUTO POWER DOWN'?

Deze functie schakelt het hoofdapparaat automatisch uit na ongeveer 20 minuten zonder audiosignaal of bediening. Om deze uit te schakelen, gaat u naar het menu SETUP, selecteert u 'AUTO POWER DOWN' en stelt u deze in op 'OFF'.

Hoe reinig ik de soundbar?

Gebruik een zachte, droge doek. Bij hardnekkig vuil de doek met water bevochtigen, goed uitwringen en vervolgens afvegen. Droogwrijven met een droge doek. Gebruik nooit alcohol, thinner of benzine. Gebruik voor de luidspreker een fijne doek om pluisjes te voorkomen.

Hoe voer ik de draadloze koppeling van de subwoofer uit?

Zet het hoofdapparaat en de subwoofer aan. Houd ID SET aan de achterkant van de subwoofer langer dan 3 s ingedrukt (de indicator knippert rood). Druk op de afstandsbediening op INPUT terwijl u VOL + op het hoofdapparaat langer dan 4 s ingedrukt houdt. 'SUBWOOFER PAIRING' wordt weergegeven, gevolgd door 'PAIRED' bij succes.

GEBRUIKSAANWIJZING SCHTB385EG PANASONIC

Hartelijk dank voor de aankoop van dit product. Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

Instructies voor de installatie

De installatie dient door een gekwalificeerd installateur uitgevoerd te worden.

(⇒ 88 tot 93)

Voordat het werk begonnen wordt, moeten deze instructies voor de installatie en de instructies voor de bediening met aandacht gelezen worden om er zeker van te zijn dat de installatie correct uitgevoerd wordt.

(Bewaar deze instructies. U kunt ze nodig hebben voor het onderhoud of het verplaatsen van dit systeem.)

Vorsichtsmaßnahmen

WARNUNG

Gerät

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen.
• Stel dit toestel niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking niet.
• Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
• Om letsel te voorkomen, moet dit apparaat stevig aan de muur bevestigd worden, in overeenstemming met de instructies voor de installatie.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen.
• Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact.
• Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op.
  – Hanteer de stekker niet met natte handen.
• Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.

- De hoofdstekker schakelt het apparaat uit. Installeer het apparaat op een dergelijke wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.

Knoopbatterij (Lithium batterij)

• Risico van brand, explosie en verbranding. Niet opladen, uit elkaar halen, verwarmen tot boven 60 °C of verbranden.
• Houd de knoopbatterij buiten bereik van kinderen. Stop de knoopbatterij nooit in uw mond. In geval van inslikken neemt u contact op met uw huisarts.

Klein onderwerp

• Bewaar de schroeven buiten het bereik van kinderen om inslikken ervan te voorkomen.
• Bewaar de knoopbatterij buiten het bereik van kinderen om inslikken te voorkomen.
• Bewaar de dop van de optische digitale audiokabel buiten het bereik van kinderen om inslikken te voorkomen.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik de interferentie van radio's ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.
• De productidentificatie is op de onderkant van het toestel genoteerd.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.
• Om het risico op brand, elektrische schokken of productschade te verkleinen.
• Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.
• Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.
• Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door één van het type dat door de fabrikant aanbevolen wordt.
• Zet deze erin met de polen juist.
• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan.
• Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem in een koele, donkere plaats.
• Verwarm de batterijen niet en stel deze niet bloot aan vuur.
• Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen terwijl de portieren en de raampjes gesloten zijn.
• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is.

Het ontdoen van oude apparatuur en batterijen.

Enkel voor de Europese Unie en landen met recycle systemen.

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterij symbool (Onderstaand symbool).

Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval volstaan de eisen, die zijn vastgesteld in de richtlijnen van de desbetreffende chemische stof.

C€0682

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.

Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van onze R&TTE-producten van onze DoC-server downloaden:

http://www.doc.panasonic.de

Neem contact op met onze bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Duitsland

Inhoudsopgave

Veiligheidsmaatregelen.... 80

Voor gebruik

Bijgeleverde onderdelen 83

Dit systeem (SC-HTB385) 83
Accessoires 83

Overzicht van de bedieningselementen 84

Dit systeem (Voorkant) 84
Dit systeem (Achterkant) 85
Afstandsbediening 86

Voorbereidingen

Stap 1 Aansluitingen 87

Aansluiting op de TV 87
Netsnoeraansluiting 87

Stap 2 Opstelling 88

Veiligheidsmaatregelen 88
Actieve Subwoofer 88
Draadloze interferentie 88
Kiezen van de plaatsingsmethode 89

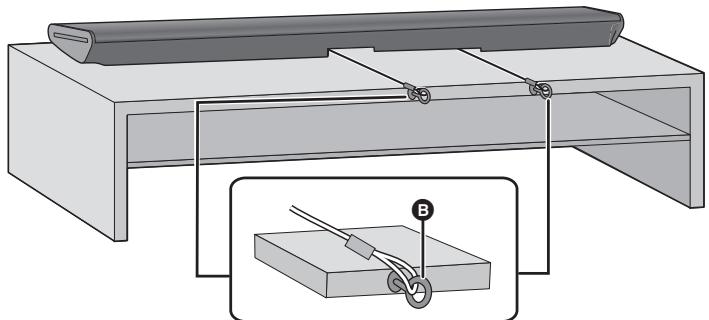

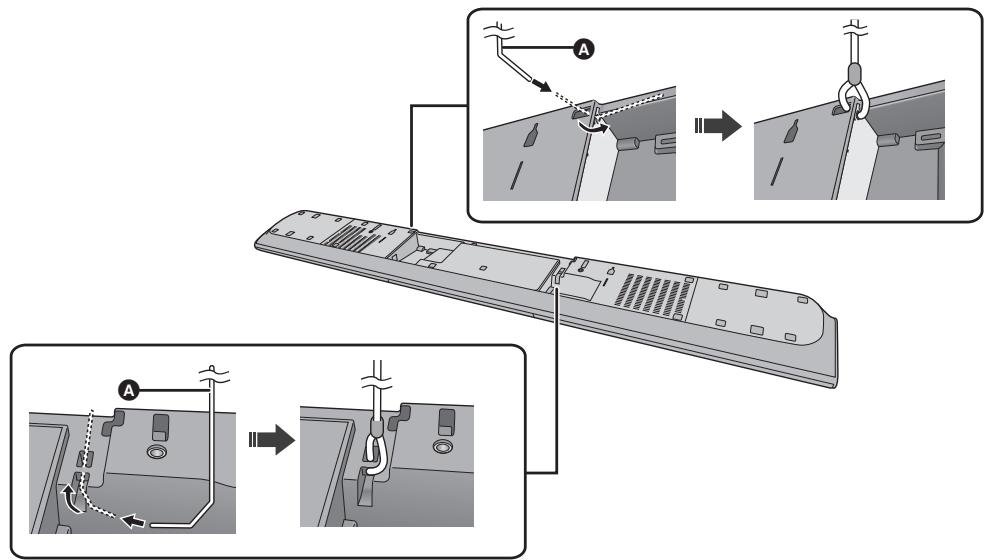

Plaatsen van het hoofdtoestel in een rek of op een tafel 90

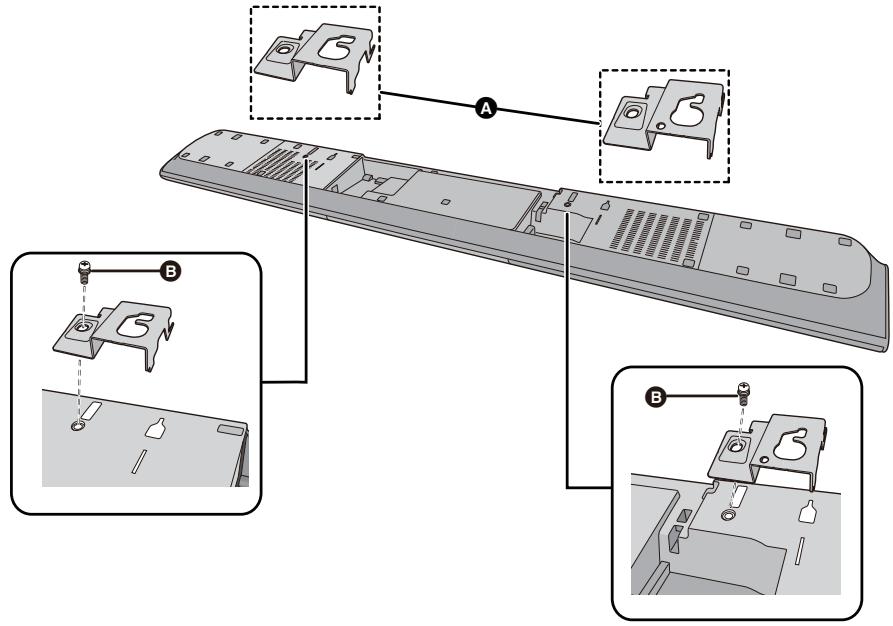

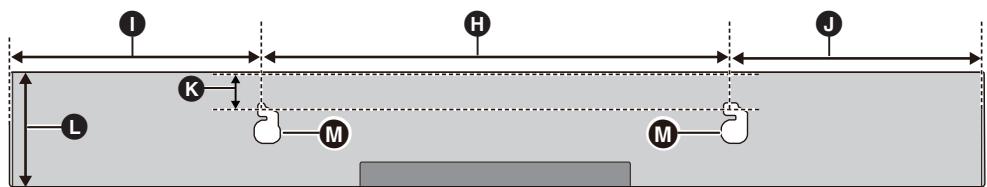

Bevestiging van het hoofdtoestel aan de muur 91

Stap 3 Draadloze verbindingen 94

Draadloze verbinding actieve subwoofer 94
Bluetooth®-verbinding 94

Code afstandsbediening 95

Bediening

Gebruik van dit systeem 96

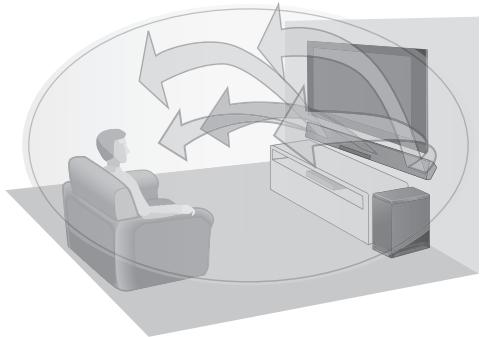

3D-geluid 97

Geluidsmenu 97

Audioformaat 98

Setup-menu 99

Informatie

Oplossen van ongemakken 100

Over Bluetooth ^® 103

Verzorging van het apparaat 103

Licenties 103

• De getoonde illustraties kunnen afwijken van uw apparaat.
• De handelingen die in deze handleiding beschreven worden, zijn hoofdzakelijk voor de afstandsbediening bedoeld maar kunnen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganen dezelfde zijn.

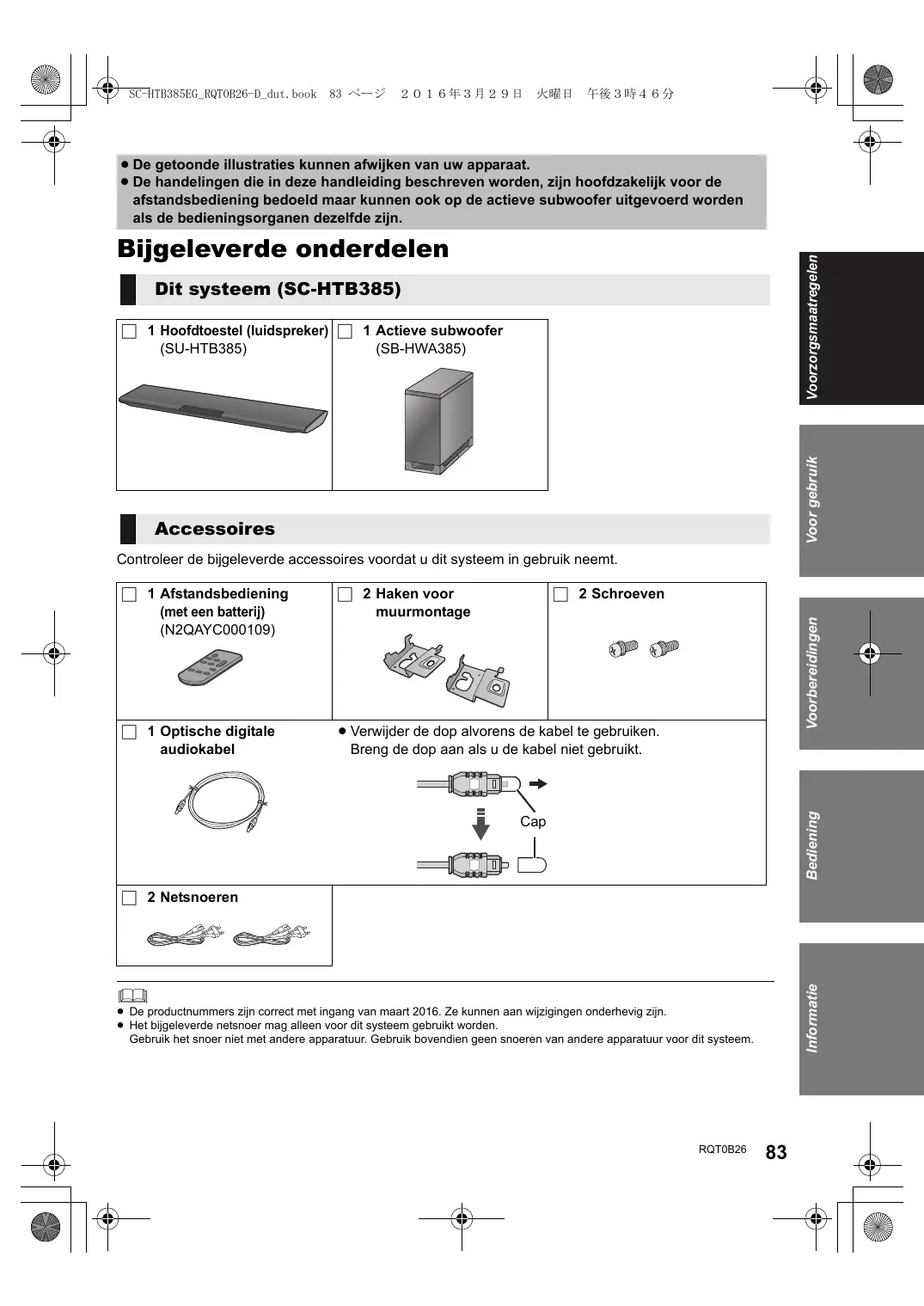

Bijgeleverde onderdelen

Dit systeem (SC-HTB385)

☐ 1 Hoofdtoestel (luidspreker) (SU-HTB385)

☐ 1 Actieve subwoofer (SB-HWA385)

Controleer de bijgeleverde accessoires voordat u dit systeem in gebruik neemt.

□ 1 Afstandsbediening (met een batterij) (N2QAYC000109)	□ 2 Haken voor muurmontage	□ 2 Schroeven
□ 1 Optische digitale audiokabel	● Verwijder de dop alvorens de kabel te gebruiken. Breng de dop aan als u de kabel niet gebruikt.
□ 2 Netsnoeren

• De productnummers zijn correct met ingang van maart 2016. Ze kunnen aan wijzigingen onderhevig zijn.
• Het bijgeleverde netsnoer mag alleen voor dit systeem gebruikt worden.
  Gebruik het snoer niet met andere apparatuur. Gebruik bovendien geen snoeren van andere apparatuur voor dit systeem.

Overzicht van de bedieningselementen

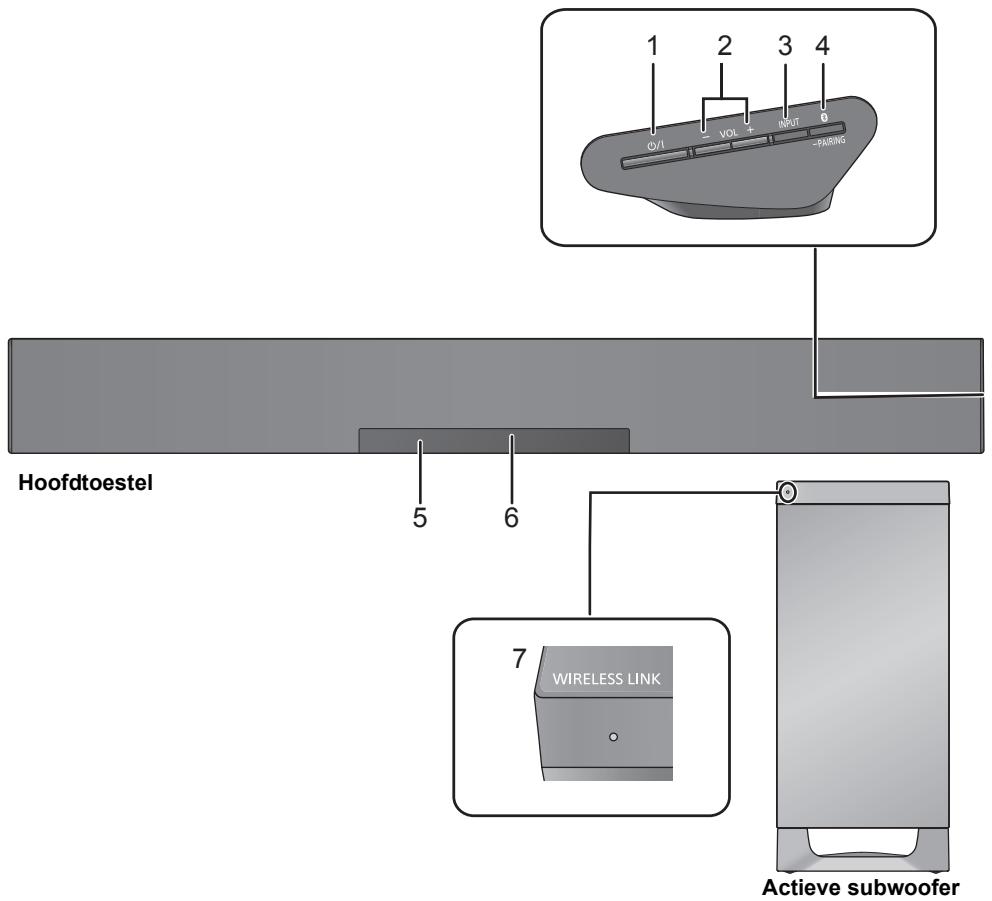

Dit systeem (Voorkant)

1 2 3 4 Vo1 VOL + INPUT -PARKING Hoofdtoestel 5 6 7 WIRELESS LINK Active subwoofer

1 Stand-by/Aan schakelaar (⏻/ı)

Indrukken om het apparaat van Aan op Stand-by te zetten of omgekeerd. Op stand-by verbruikt het apparaat nog steeds een kleine hoeveelheid stroom.

2 Regelt het volume van dit systeem ( 96)

3 Selecteer de ingangsbron ( 96)

"TV" "BLUETOOTH"

4 Selecteert het Bluetooth®-apparaat als de bron (⇒ 96)
5 Afstandsbedieningssignaalsensor ( 86)
6 Display
7 WIRELESS LINK-lampje ( 94)

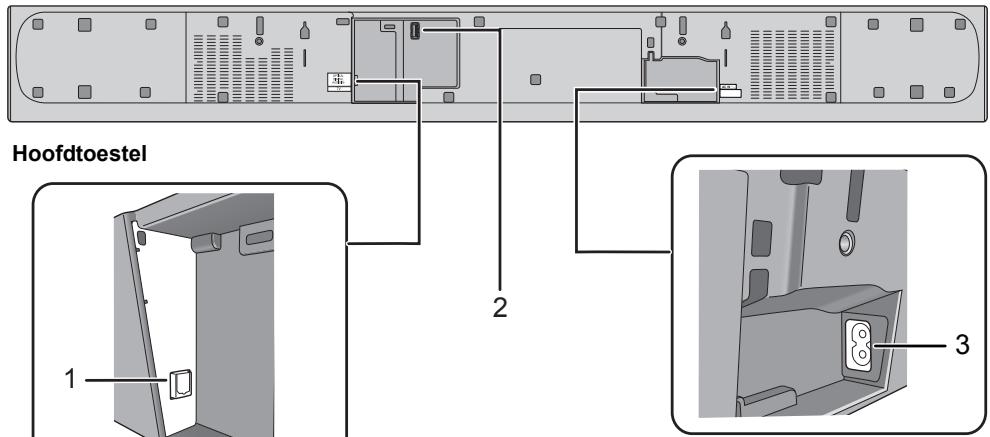

Dit systeem (Achterkant)

Hoofdtoestel 1 2 3

1 OPTICAL DIGITAL AUDIO IN (TV) aansluiting ( 87)
2 USB-poort (alleen voor service)

3 AC IN aansluiting ( 87)

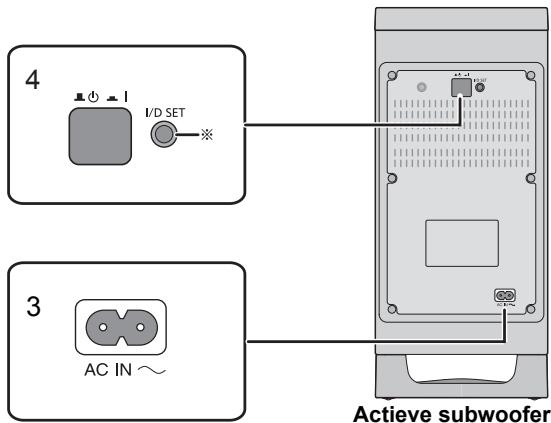

4 On/Off-knop actieve subwoofer ( 94)

※ De I/D SET-toets wordt alleen gebruikt als het hoofdtoestel niet met de actieve subwoofer gepaird is. (⇒ 102)

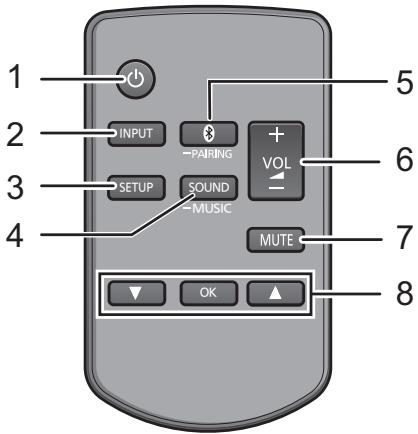

1 2 3 4 INPUT =PAIRING +VOL SETUP SOUND -MUSIC MUTE OK 5 6 7 8

1 Schakelt het hoofdtoestel in of uit (⇒ 96)
2 Selecteer de ingangsbron ( 96)
"TV" "BLUETOOTH"
3 Selecteer het setup-menu ( 99)
4 Selecteer het geluidsmenu ( 97)
5 Selecteert het Bluetooth®-apparaat als de bron (⇒ 96)
6 Regelt het volume van dit systeem ( 96)
7 Zet het geluid uit (mute) ( 96)
8 Selecteer en bevestig de optie

■ Vóór het eerste gebruik
Verwijder de isolatiefolie Ⓐ.

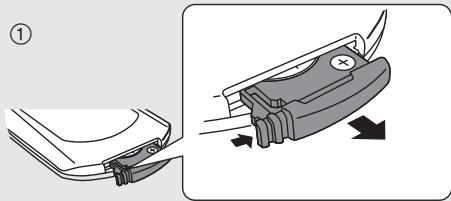

■ Vervangen van een knoopbatterij

Batterijtype: CR2025 (Lithiumbatterij)

• Plaats de knoopbatterij met diens (+) merkteken omhoog gericht.

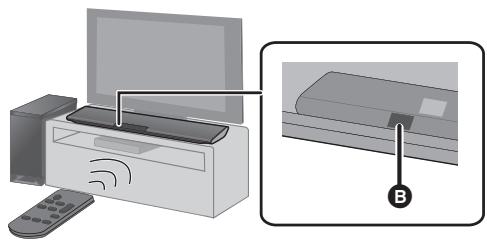

■ Signaalsensor afstandsbediening

De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.

- Gebruik de afstandsbediening binnen het correcte werkbereik.

Afstand: Binnen ongeveer 7 m direct ervoor

Hoek: Ongeveer 30° links en rechts

Voor lay-out tafelbovenkant

B Signaalsensor afstandsbediening voor opstelling op een tafel
C Signaalsensor afstandsbediening voor montage op een muur

Stap 1 Aansluitingen

- Schakel alle uitrustingen uit voordat met de aansluiting begonnen wordt en lees de bijbehorende instructies. Sluit het netsnoer niet aan totdat alle verbindingen voltooid zijn.

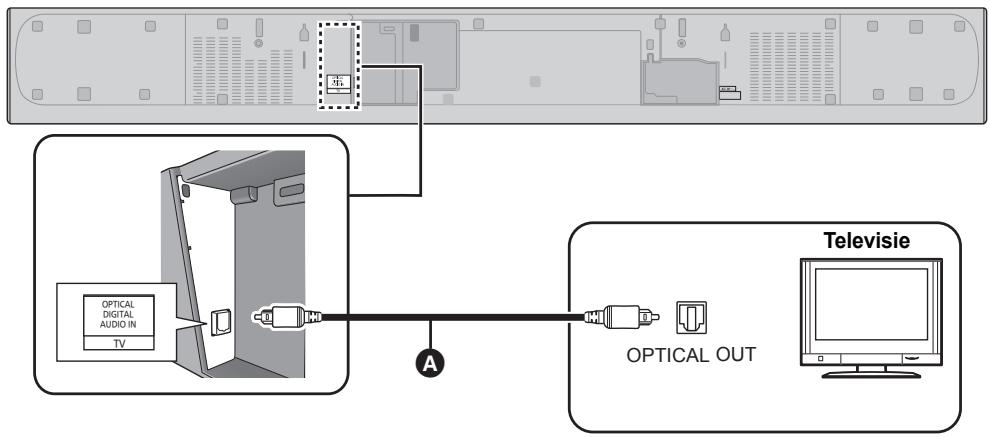

Aansluiting op de TV

OPTICAL DIGITAL AUDIO IN TV A OPTICAL OUT Televisie

A Optische digitale audiokabel (bijgeleverd)

- Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.

- De OPTICAL DIGITAL AUDIO IN (TV)-aansluiting is compatibel met PCM. Verander op de TV de "DIGITAL AUDIO OUTPUT"-instelling in "PCM". Lees de gebruiksaanwijzing van de TV voor details.

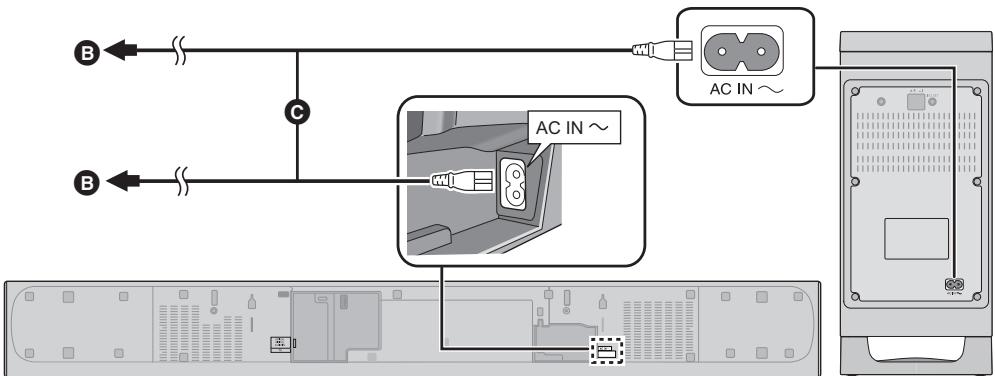

Netsnoeraansluiting

- Sluit aan nadat alle andere aansluitingen zijn gemaakt.

B C AC IN ~ B AC IN ~

B Op een stopcontact

© Netsnoer (bijgeleverd)

- Het systeem verbruikt een kleine hoeveelheid netvoeding (⇒ 104), zelfs als het uitgeschakeld is. Als u dit systeem lange tijd niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

Energiebesparing

Het hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.

- Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht wordt. Raadpleeg pagina 99, "AUTO POWER DOWN" om deze functie uit te schakelen.

Veiligheidsmaatregelen

Er wordt professionele installatie vereist.

De installatiewerken mogen door niemand anders dan door een gekwalificeerde installateur uitgevoerd worden.

PANASONIC DRAAGT GEEN VERANTWOORDELIJKHEID VOOR SCHADE AAN EIGENDOM EN/OF ERNSTIG LETSEL, INCLUSIEF DODELIJK LETSEL DAT VOORTKOMT UIT ONJUISTE INSTALLATIE OF INCORRECTE HANTERING.

• Zorg ervoor het hoofdtoestel te installeren zoals aangegeven wordt in deze gebruiksaanwijzing.
• Breng de bevestiging tot stand met gebruik van technieken die geschikt zijn voor de structuur en het materiaal van de plaats van installatie.

Voorzichtig

- Dit systeem mag alleen gebruikt worden zoals in deze handleiding aangeduid wordt.

Veronachtzaming kan de versterker en/of de luidspreker schade berokkenen en het risico van brand tot gevolg hebben. Raadpleeg een gekwalificeerd vakman als schade ontstaan is of wanneer een plotselinge verandering van de werking geconstateerd wordt.

- Probeer het hoofdtoestel niet aan de muur te bevestigen op een andere dan in deze handleiding beschreven wijze.

• Houd het hoofdtoestel niet in één hand, om letsel te voorkomen. Het hoofdtoestel kan vallen als u het draagt.
• Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.

Actieve Subwoofer

Wanneer u de actieve subwoofer draagt

A B

A De actieve subwoofer niet bij deze opening vasthouden.

De onderdelen binnenin zouden beschadigd kunnen raken.

B Houd de onderkant van de actieve subwoofer altijd vast wanneer u deze verplaatst.

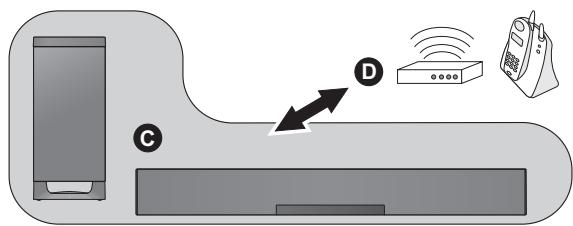

Draadloze interferentie

Om interferentie te voorkomen, dient men de volgende afstanden tussen het hoofdtoestel/actieve subwoofer en andere elektronische apparatuur, die dezelfde radiofrequentie gebruikt (2,4 GHz band), in acht te nemen.

© Hoofdtoestel/Actieve subwoofer
D Draadloze router, draadloze telefoon en andere elektronische apparatuur: ong. 2 m

Kiezen van de plaatsingsmethode

- Kies een plaatsingsmethode die het meest geschikt lijkt.

Plaatsen van het hoofdtoestel in een rek of op een tafel

- Zet het hoofdtoestel op een vlakke en horizontale ondergrond.

Bevestiging van het hoofdtoestel aan de muur

- Zet het hoofdtoestel op een vlakke en verticale ondergrond.

■ Plaatsen van het hoofdtoestel voor de TV

Het hoofdtoestel zou de verschillende sensoren van de TV (C.A.T.S. (Contrast Automatic Tracking System) -sensor, afstandsbedieningsensor, enz.) en de 3D-brilzenders op een 3D-compatibele TV kunnen blokkeren of verstoren.

- Als interferentie optreedt, plaats het hoofdtoestel dan verder weg van de TV. Als de TV dan nog steeds niet correct werkt, probeer het dan in een rek te gebruiken of op de muur te monteren.

Als de sensor van de afstandsbediening van de TV door het hoofdtoestel geblokkeerd wordt

Probeer de afstandsbediening van de TV onder een andere hoek te gebruiken.

• Plaats de actieve subwoofer binnen een paar meter van het hoofdtoestel, in een horizontale positie met het bovenpaneel naar boven gericht.
• Gebruik het hoofdtoestel of de actieve subwoofer niet in een metalen kast.
• Als de actieve subwoofer te dichtbij de muren en hoeken geplaatst wordt kunnen overmatige bastonen het gevolg zijn. Dek muren en ramen af met dikke gordijnen.
• Als ongewone kleuren op uw TV verschijnen, schakel de TV dan uit gedurende circa 30 minuten. Blijft dit voortduren, plaats het hoofdtoestel en de actieve subwoofer dan verder weg van de TV.
• Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., kunnen beschadigd raken als ze zich te dicht bij het hoofdtoestel en de actieve subwoofer bevinden.

Plaatsen van het hoofdtoestel in een rek of op een tafel

Extra vereiste accessoires (in de handel verkrijgbaar)

• Valpreventie koord ...... × 2
• Schroefogen (voor de bevestiging van het valpreventiekoord).... × 2

• Gebruik in de handel verkrijgbare schroeven die in staat zijn meer dan 26 kg te verdragen.
• Gebruik een snoer dat in staat is meer dan 26 kg te verdragen (met een diameter van circa 1,5 mm).

Bevestig het koord aan het hoofdtoestel.

※ Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond wordt).

Plaats het hoofdtoestel in de gewenste positie en bevestig ieder koord aan het rek of de tafel.

• Zorg ervoor dat de speling minimaal is.
• Plaats het hoofdtoestel niet tegen de TV of een muur.

• Bevestigen aan een punt dat in staat is meer dan 26 kg te verdragen.
• Afhankelijk van de plaatsing van het hoofdtoestel kan de positie van het schroefgat anders zijn.

Bevestiging van het hoofdtoestel aan de muur

Het hoofdstoestel kan aan de muur gemonteerd worden met gebruik van de bijgeleverde muurbeugels, enz. Wees er zeker van dat de gebruikte schroef en de muur sterk genoeg zijn om een gewicht van minstens 26 kg te verdragen.

De schroeven en de andere onderdelen worden niet bijgeleverd omdat het type en de afmetingen daarvan voor iedere installatie anders zullen zijn.

• Raadpleeg stap 3 voor details over de vereiste schroeven.
• Zorg ervoor dat u het valpreventiekoord als een tweede veiligheidsmaatregel vastmaakt.

Bijgeleverde accessoires

2 Schroeven

2 Haken voor muurmontage

Extra vereiste accessoires (in de handel verkrijgbaar)

• Schroeven voor muurmontage ....... × 2
• Valpreventie koord ....... × 2
• Schroefogen (voor de bevestiging van het valpreventiekoord) .... × 2

- Gebruik een snoer dat in staat is meer dan 26 kg te verdragen (met een diameter van circa 1,5 mm).

Bevestig het koord aan het hoofdtoestel.

※ Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan op 2 plaatsen op ongeveer 5 mm van het uiteinde om te buigen met een hoek van 45° (zoals hierboven getoond wordt).

Bevestig de muurbeugels op het hoofdtoestel.

A Muurmontage-haak (bijgeleverd)
B Schroef (bijgeleverd)

Draai een schroef in de muur.

• Gebruik onderstaande maten om de posities van de schroeven op de muur te vinden.
• Laat minstens 100 mm ruimte boven het hoofdtoestel vrij, zodat er genoeg ruimte is om het hoofdtoestel in te passen.
• Breng het hoofdtoestel in positie met minstens 50 mm vrije ruimte aan de rechterkant. Gebeurt dat niet, dan kan het zijn dat u niet bij de knoppen kunt komen.
• Gebruik een waterpas om er zeker van te zijn dat beide montagegaten waterpas ten opzichte van elkaar staan.

Vooraanzicht (halfdoorschijnende afbeelding)

GOED			NIET GOED
		● Verplaats de luidspreker zo, dat de schroef in deze positie zit.			● In deze positie zal de luidspreker waarschijnlijk vallen als u deze naar links of rechts verplaatst.

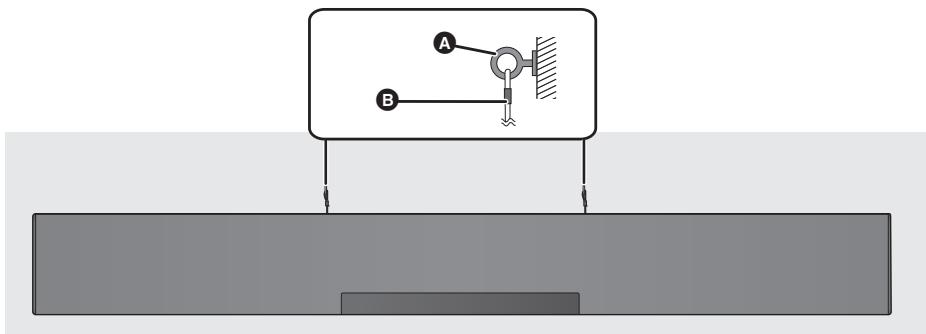

Bevestig het koord stevig aan de muur.

- Zorg ervoor dat de speling minimaal is.

Draadloze verbinding actieve subwoofer

Voorbereidingen

- Schakel het hoofdtoestel in.

Druk op [■○ ■l].

Aan-/uitknop actieve subwoofer [■ ⏻ ■ I]

Gebruik deze knop om de actieve subwoofer in en uit te schakelen.

1:

De actieve subwoofer staat aan.

1 Ⓧ:

De actieve subwoofer staat uit.

De actieve subwoofer zal nog steeds een kleine hoeveelheid stroom verbruiken, zelfs als het uitgeschakeld is (■, ⏻).

Controleer dat de draadloze link geactiveerd is.

WIRELESS LINK

Het WIRELESS LINK-lampje brandt

Brandt rood:

De draadloze verbinding is niet geactiveerd.

Brandt groen:

De draadloze verbinding is geactiveerd.

Knippert groen:

De actieve subwoofer probeert de draadloze verbinding met het hoofdtoestel te activeren.

De draadloze link zal geactiveerd worden wanneer het hoofdtoestel en de actieve subwoofer beide aanstaan.

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken, kunt u met dit systeem draadloos naar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

- Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

- Schakel het Bluetooth®-kenmerk van het apparaat in en plaats het apparaat vlakbij het hoofdtoestel.

Bluetooth® pairing

1 Druk op [✗] om "BLUETOOTH" te kiezen.

- Als "PAIRING" op het display aangeduid wordt, ga dan naar stap 3.

2 Druk op [®] en houd het ingedrukt tot "PAIRING" op het display weergegeven wordt.

3 Selecteer "SC-HTB385" in het Bluetooth®-menu van het Bluetooth®-apparaat.

• Indien u op het Bluetooth®-apparaat om het password gevraagd wordt, voer dan "0000" in.
• Is het Bluetooth®-apparaat eenmaal verbonden, dan zal de naam van het aangesloten apparaat enkele seconden op het display weergegeven worden.

- U kunt tot 8 apparaten voor dit systeem registreren. Als een 9e apparaat gepaird wordt, zal het apparaat dat het langst ongebruikt gebleven is vervangen worden.

Verbinding maken met een gepaird Bluetooth®-apparaat

1 Druk op [✗] om de Bluetooth®-modus binnen te gaan.

"BLUETOOTH READY" wordt op het display aangeduid.

2 Selecteer "SC-HTB385" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth®-apparaat Druk op [✗] en houd het ingedrukt tot "BLUETOOTH READY" op het display weergegeven wordt.

• Als "BLUETOOTH" als bron geselecteerd is, zal dit systeem automatisch proberen met het laatst aangesloten Bluetooth®-apparaat verbinding te maken.
• De verbinding met het Bluetooth®-apparaat zal ongedaan gemaakt worden als een andere audiobron (bijv. "TV") geselecteerd wordt.
• Dit systeem kan slechts met één apparaat per keer verbonden worden.
• Raadpleeg voor het veranderen van de geluidskwaliteit pagina 99 "LINK MODE".

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeem reageren, verander dan de code van de afstandsbediening op dit systeem en op de afstandsbediening zelf.

Voorbereidingen

• Schakel alle andere Panasonic producten uit.
• Schakel het hoofdtoestel in.

■ Instellen van de code op "REMOTE 2" Houd [MUTE] en [OK] langer dan 4 sec. ingedrukt.

"REMOTE 2" wordt op het display aangeduid.

■ Instellen van de code op "REMOTE 1" Houd [MUTE] en [▼] langer dan 4 sec. ingedrukt.

"REMOTE 1" wordt op het display aangeduid.

Gebruik van dit systeem

Voorbereidingen

• Schakel de actieve subwoofer in.
• Schakel de TV en/of het aangesloten apparaat in.

1 Druk op [⏻] om het hoofdtoestel in te schakelen.

2 Kies de bron.

Druk op	Om te selecteren
[INPUT]	“TV” “BLUETOOTH”
[✗]	“BLUETOOTH”

- Deze afstandsbediening kan niet gebruikt worden om de aangesloten apparatuur te bedienen.

■ Als "BLUETOOTH" als bron geselecteerd is

Op het Bluetooth®-apparaat: Selecteer dit systeem als uitgangsbron van het aangesloten Bluetooth®-apparaat en start het afspelen.

■ Regelen van het volume van dit systeem

Druk op [+ VOL -].

• Volumebereik: 0 tot 100

■ Zet het geluid uit (mute)

Druk op [MUTE].

• Controleer tijdens Mute of "MUTE" op het display aangeduid wordt.
• Om te annuleren, opnieuw op de toets drukken of het volume afstellen.
• De muting wordt geannuleerd als dit apparaat uitgeschakeld wordt.

Als dit systeem niet naar behoren werkt of het geluid ongebruikelijk is, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. (⇒ 100)

- Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.

3D-geluid

Dit systeem biedt het gevoel dat het geluid en het beeld één geheel zijn.

- Om het toegepaste effect te veranderen, raadpleegt u "Geluidsmenu". (⇒ rechts)

b.v. Beeld van 3D-geluidsveld

3D-geluid
Dolby®Virtual Speaker	Met dit effect kunt u genieten van een surroundgeluidseffect dat lijkt op 5.1ch.
3D-surroundeffect	Naast het effect van de Dolby Virtual Speaker heeft Panasonic zijn eigen technologie ter controle van het geluidsveld toegepast om het geluidsveld vooruit, achteruit, omhoog en omlaag te expanderen, waardoor een geluid met diepte en kracht ontstaat, dat beter bij 3D-beelden past.
Clear-mode dialog	Sportscommentaar en de dialogen van TV-drama's klinken alsof het geluid uit de TV komt, het gevoel gevend dat het geluid en het beeld één geheel zijn.Bovendien zal de dialoog boven de andere geluiden uit komen tijdens afspelen op normaal volume en wanneer het volume laag gezet wordt voor's avonds laat kijken.

• Het Dolby Virtual Speaker-effect staat op ON behalve in de "STEREO"-modus.
• Om de Dolby Virtual Speaker en de 3D-surround effecten uit te schakelen, selecteert u "STEREO" als de geluidmodus. (⇒ rechts)
• Om 3D-surround en de Clear-mode dialoogeffecten uit te schakelen, raadpleegt u "3D CLR DIALOG". (⇒ 98)

Geluidsmenu

1 Druk herhaaldelijk op [SOUND] om het geluidseffect te selecteren.
2 Druk herhaaldelijk op [▲, ▼] om de gewenste instelling te selecteren en druk vervolgens op [OK].

SOUND MODE	STANDARD: Meest geschikt voor drama's en komedies.STADIUM: Produceert een realistisch geluid voor live sportuitzendingen.MUSIC: Maakt het geluid van muziekinstrumenten en liedjes duidelijker.In plaats van de stappen 1 en 2 kunt u de “MUSIC”-modus rechtstreeks selecteren door [SOUND] ingedrukt te houden tot “MUSIC” op het display aangegeven wordt.CINEMA: Produceert driedimensionaal geluid dat uniek is voor films.NEWS: Maakt de stemmen van nieuwsberichten en commentaar op sportwedstrijden duidelijker.STEREO: Speelt iedere geluidsbron in stereo af.
SUBWOOFER	U kunt de hoeveelheid bastonen regelen. Dit toestel selecteert automatisch de meest geschikte instelling op grond van het type bron dat afgespeeld wordt.LEVEL 1LEVEL 2:Fabrieksinstelling voor 2-kanaals audiobronLEVEL 3:Fabrieksinstelling voor meerkanalen audiobronLEVEL 4De instelling die u maakt wordt gehandhaafd en telkens opgeroepen wanneer u dezelfde soort bron afspeelt.
DIALOG	Regelt het dialoogniveau.LEVEL 1LEVEL 2LEVEL 3LEVEL 4“DIALOG” wordt niet op het display aangeduid als “3D CLR DIALOG” op “OFF” gezet is.
H.BASS	Maakt het harmonische baseffect duidelijker.ONOFF
3D CLRDIALOG	Het kenmerk 3D Clear Mode Dialog creëert een geluidsveld dat lijkt op het geluid dat uit het TV-scherm komt en maakt dialogen duidelijker.ON: 3D Surround, Clear Mode Dialog en Dolby Virtual Speaker-effectOFF: Dolby Virtual Speaker-effectDe instelling wordt opnieuw op “ON” gezet telkens wanneer u het hoofdtoestel inschakelt.
DUALAUDIO	Stelt de favoriete audiokanaalmodus in als twee audiomodussen door dit systeem ontvangen worden.M1: HoofdM2: SecundairM1 + M2: Hoofd + Secundair Dit effect zal alleen werken als de instelling van de audio-uitgang van de TV of de speler op “Bitstream” gezet is en “Dolby Dual Mono” beschikbaar is in de geluidsbron.
AGC	De auto gain bediening voorkomt een onverhoeds hard geluid door het geluidsniveau automatisch te verlagen als de invoer te hoog is.Deze functie is geschikt voor TV-uitzendingen met een verschillend geluidsniveau.ONOFFAls het geluid onnatuurlijk wordt, selecteer dan “OFF”.

LOW VOL MODE

Maakt de dialoog duidelijker bij een laag volume.ONOFFSelecteer “OFF” om dit effect te annuleren als de dialoog niet natuurlijk klinkt bij een laag volume.

- De fabrieksinstelling wordt onderlijnd. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.

Audioformaat

U kunt het huidige audioformaat zien.

Houd [OK] langer dan 4 sec. ingedrukt.

DOLBY DIGITAL	Dolby Digital is de audiobron.
DTS	DTS®is de audiobron.
PCM	De 2-kanaals puls-code modulatie is de audiobron.

Setup-menu

Druk herhaaldelijk op [SETUP] om het setup-onderdeel te selecteren.

Druk herhaaldelijk op [▲, ▼] om de gewenste instelling te selecteren en druk vervolgens op [OK].

DIMMER	Dimt het display na 5 seconden van inactiviteit.ONOFF
AUTO POWER DOWN	Het hoofdtoestel wordt automatisch uitgeschakeld wanneer gedurende ong. 20 minuten geen audio ingevoerd wordt en u het toestel niet gebruikt.ONOFF
VOL LIMITATION	Zet de volumelimiet op 50 als u het hoofdtoestel inschakelt, ofschoon het volume op meer dan 50 stond voordat het uitgeschakeld werd.ONOFF
BLUETOOTH STANDBY	Deze functie stelt u in staat verbinding te maken met een gepaird Bluetooth®-apparaat als het hoofdtoestel op de stand-by-modus staat.ONOFFHet hoofdtoestel zal automatisch ingeschakeld worden als u verbinding maakt met een gepaird Bluetooth®-apparaat.• Als deze functie op “ON” gezet is, zal het stand-by stroomverbruik toenemen.

LINK MODE

Verander de link-modus van de Bluetooth®-verbinding om deze geschikt te maken voor het type verbinding. Wees er zeker van dat de verbinding van het op dat moment verbonden apparaat ongedaan gemaakt wordt ("BLUETOOTH READY" wordt op het display aangeduid).MODE 1: Nadruk op de connectiviteit.MODE 2: Nadruk op de geluidskwaliteit.

- De fabrieksinstelling wordt onderlijnd. De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.

Oplossen van ongemakken

Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Terugkeren naar de fabrieksinstellingen.

Als het hoofdtoestel ingeschakeld is, houd [⏻/l] op het hoofdtoestel dan langer dan 4 sec. ingedrukt. ("RESET" wordt op het display aangeduid als dit systeem gereset wordt.)

Als dit systeem niet naar behoren werkt, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt.

• De code van de afstandsbediening zal opnieuw op "REMOTE 1" komen te staan als dit systeem opnieuw op de fabrieksinstellingen gezet wordt. Om de code van de afstandsbediening te veranderen, raadpleegt u pagina 95.

Algemene bediening

Geen stroom.

• Trek het netsnoer gedurende 10 sec. uit het stopcontact en steek het vervolgens weer naar binnen.
• Als u het hoofdtoestel ingeschakeld heeft en dit daarna onmiddellijk uitgeschakeld wordt, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper.

De afstandsbediening werkt niet correct.

• De batterij is leeg. Vervang de batterij met een nieuwe. (⇒ 86)
• Het is mogelijk dat het isolatiefolie niet verwijderd is. Verwijder het isolatiefolie. (⇒ 86)
• Het kan nodig zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. (⇒ 95)
• Gebruik de afstandsbediening binnen het correcte werkbereik. (⇒ 86)
• Controleer of de signaalsensor van de afstandsbediening werkt door de volgende handeling uit te voeren.

– Druk op het hoofdtoestel langer dan 4 sec. op [INPUT]. Het display zal “ON TABLE” of “ON WALL” gedurende 4 sec. weergeven.
– Raadpleeg pagina 86 "Signaalsensor afstandsbediening" voor de positie van de signaalsensor van de afstandsbediening.

Het hoofdtoestel wordt automatisch op stand-by geschakeld.

De "AUTO POWER DOWN"-functie is ingeschakeld.

Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht wordt. Raadpleeg pagina 99 om deze functie uit te schakelen.

Bluetooth®

Het pairen kan niet uitgevoerd worden.

Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan niet aangesloten worden.

• Het pairen van het apparaat verliep zonder succes of de registratie werd vervangen. Probeer het apparaat opnieuw te pairen. (⇒ 94)
• Het kan zijn dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te pairen.

Het apparaat is aangesloten maar er komt geen audio uit dit systeem.

Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op "SC-HTB385" te zetten. Lees voor details de handleiding van het apparaat.

Het geluid wordt onderbroken.

• Het apparaat bevindt zich buiten het communicatiebereik van 10 m. Plaats het Bluetooth®-apparaat dichterbij het hoofdtoestel.
• Neem alle obstakels tussen het hoofdtoestel en het apparaat weg.
• Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) veroorzaken interferentie. Breng het Bluetooth®-apparaat dichter bij het hoofdtoestel en op afstand van andere apparaten.
• Selecteer "MODE 1" voor een stabiele communicatie. (⇒ 99)

Geluid

Geen geluid.

• Schakel de muting uit. (⇒ 96)
• Controleer de aansluitingen met de andere apparaten. (⇒ 87, 94)
• Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. (⇒ 104)
• Schakel dit apparaat uit en weer in.
• Als de aansluitingen correct zijn, zou er een probleem met de kabels kunnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels.
• Controleer de instellingen van de audio-output op het aangesloten apparaat.

De dual audio kan niet veranderd worden van hoofdgeluidsspoor naar secundair geluidsspoor.

Als de van het aangesloten apparaat ontvangen audio niet "Dolby Dual Mono" is, of als de instelling van de geluidsuitgave niet "Bitstream" is, kan de instelling niet vanaf dit systeem veranderd worden. Verander de instelling op het aangesloten apparaat.

Het volume is laag wanneer het hoofdtoestel ingeschakeld wordt.

Als het hoofdtoestel uitstaat met de volume-instelling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanneer het ingeschakeld wordt. (⇒ 99)

De dialoog is te aanwezig of de dialoog klinkt niet natuurlijk.

Dit apparaat heeft een functie om de dialoog eruit te doen springen wanneer het volume laag staat. (⇒ 98)

Er is geen geluid.

De stroom van het hoofdtoestel wordt automatisch uitgeschakeld.

(Wanneer dit hoofdtoestel een probleem detecteert, wordt een veiligheidsmaatregel geactiveerd en wordt het hoofdtoestel automatisch naar de standby-modus geschakeld.)

• Er is een probleem met de versterker.
• Is het volume erg hoog? Zo ja, zet het volume dan lager.
• Staat dit apparaat op een extreme warme plek? Zo ja, verplaats het apparaat dan naar een koelere plek en wacht een paar minuten en probeer het dan opnieuw aan te zetten.

Als het probleem blijft aanhouden, controleer dan het display, schakel dit systeem uit, verwijder het netsnoer en raadpleeg uw verkoper. Onthoud welk display aangeduid werd en informeer uw verkoper hierover.

Het hoofdtoestel toont

"F61"

• Er is een probleem met de versterker van het systeem.
• Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

"F76"

• Er is een probleem met de stroomtoevoer.
• Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

Geen stroom.

Controleer of het netsnoer van de actieve subwoofer correct aangesloten is.

Als de subwoofer ingeschakeld wordt, wordt hij onmiddellijk uitgeschakeld.

Neem het netsnoer uit het stopcontact en raadpleeg uw verkoper.

Er komt geen geluid uit de subwoofer.

• Controleer of de actieve subwoofer ingeschakeld is.
• Controleer of het lampje van WIRELESS LINK groen brandt. (⇒ 94)

Het lampje van WIRELESS LINK brandt rood.

• Er is geen verbinding tussen het hoofdtoestel en de actieve subwoofer.
• Controleer of het hoofdtoestel ingeschakeld is.
• Schakel de actieve subwoofer uit en weer in. Schakel als alternatief de actieve subwoofer uit, sluit het netsnoer af en vervolgens weer aan.
• De actieve subwoofer en het hoofdtoestel zijn misschien niet correct gepaird. Probeer het volgende. (draadloos pairen)

① Schakel het hoofdtoestel en de actieve subwoofer in.
② Houd [ID SET] op de achterkant van de actieve subwoofer langer dan 3 sec. ingedrukt. (Het controlelampje van de WIRELESS LINK zal rood knipperen.)
③ Terwijl u [INPUT] op de afstandsbediening ingedrukt houdt, houdt u [VOL +] op het hoofdtoestel langer dan 4 sec. ingedrukt. ("SUBWOOFER PAIRING" zal op het display weergegeven worden.)

- Als het draadloos pairen succes heeft, zal "PAIRED" gedurende 2 sec. op het display weergegeven worden en zal het WIRELESS LINK-controlelampje groen branden.

④ Schakel het hoofdtoestel uit en weer in.

- Raadpleeg uw verkoper als het probleem blijft duren.

Over Bluetooth®

Panasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending.

■ Gebruikte frequentieband

Dit systeem gebruikt de 2,4 GHz-frequentieband.

■ Certificatie van dit apparaat

- Dit systeem is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is niet noodzakelijk.

- De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:

— Demonteren of wijzigen van het toestel.
— Verwijderen van de specificatie-aanduidingen.

■ Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® uitgerust zijn, wordt niet gegarandeerd.
• Alle apparaten moet in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of kunnen bepaalde bedieningen anders zijn.
• Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth® maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens naar dit systeem.
• Dit systeem kan geen gegevens naar een Bluetooth®-apparaat sturen.

■ Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

■ Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeem niet naar behoren werkt en dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel te dicht bij andere Bluetooth®-apparaten staat of bij apparaten die ook gebruik maken van de 2,4 GHz-band.
• Het kan zijn dat dit systeem niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn.

■ Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normaal, algemeen gebruik.
• Gebruik dit systeem niet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

Verzorging van het apparaat

■ Reinig dit systeem met een zachte, droge doek

• Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat vervolgens met een droge doek af.
• Gebruik een zachte doek voor de reiniging van de luidsprekers. Gebruik geen tissues of andere materialen (handdoeken, enz.) die uiteen kunnen vallen. Er zouden kleine korreltjes in de luidsprekerafdekking kunnen terechtkomen.
• Gebruik nooit alcohol, verfverdunner of benzine om dit systeem te reinigen.
• Wanneer u een chemisch geïmpregneerde doek gebruikt, moet u zorgvuldig de instructies lezen die bij de doek worden geleverd.

■ Weggooien of verhuizen van dit systeem

Het hoofdtoestel kan de informatie van de gebruikersinstellingen behouden. Als u dit toestel wegdoet, of omdat u het weggooit of omdat u het aan iemand anders geeft, volg dan de procedure om alle instellingen weer op de fabrieksinstellingen te zetten en om de gebruikersinstellingen te wissen. (⇒ 100, "Terugkeren naar de fabrieksinstellingen.")

- De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel.

Licenties

Geproduceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic, en het dubbele-D-symbol zijn handelsmerken van Dolby Laboratories.

Zie voor DTS-octrooien http://patents.dts.com. Gefabriceerd onder licentie van DTS Licensing Limited. DTS, het Symbool en DTS en het Symbool samen zijn geregistreerde handelsmerken en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren.

Technische gegevens

VERSTERKERGEDEELTE

RMS-uitgavestroom: Dolby Digital-modus Voor kanaal (L, R kanaal)

60 W per kanaal (6 Ω), 1 kHz, 10 % THD

Subwoofer kanaal

130 W per kanaal (8 Ω), 100 Hz, 10 % THD

Totale stroom voor RMS Dolby Digitalmodus

250 W

AANSLUITINGSECTIE

Digitale Audio Input (TV)

Optische aansluiting×1

Bemonsteringsfrequentie

Alleen voor service.

ALGEMEEN

Stroomverbruik

Hoofdtoestel

34 W

Actieve subwoofer

23 W

In de stand-by status

Hoofdtoestel ^*1

Als "BLUETOOTH STANDBY" op "OFF" staat

Ongev. 0,48 W

Als "BLUETOOTH STANDBY" op "ON" staat

Ongev. 3 W

Actieve subwoofer

Power-schakelaar op off

Ongev. 0,25 W

De draadloze verbinding is niet geactiveerd

Ongev. 1,3 W

Stroomtoevoer

AC 220 V tot 240 V, 50 Hz

Afmetingen (B×H×D)

Hoofdtoestel

Voor lay-out tafelbovenkant

950 mm×53 mm×110 mm

Voor lay-out muurmontage

950 mm×110 mm×57 mm

Actieve subwoofer

Voor lay-out tafelbovenkant

Ongev. 2,5 kg

Voor lay-out muurmontage

Ongev. 2,6 kg

Actieve subwoofer

Ongev. 5,0 kg

Bedrijfstemperatuurbereik

0 °C tot +40 °C

Bedrijfsvochtigheidsbereik

20 % tot 80 % RH (geen condensatie)

※1 Wanneer de andere aangesloten apparaten uitgeschakeld zijn.

LUIDSPREKER GEDEELTE

Voorluidspreker (Ingebouwd) Volledig bereik

6,5 cm kegel type ×1/kanaal

Actieve subwoofer Woofer

16 cm kegel type × 1

DRAADLOOS GEDEELTE

Draadloze module Frequentiebereik

2,40335 GHz tot 2,47735 GHz

Aantal kanalen

38

Bluetooth®

Bluetooth® systeemspecificatie

Bluetooth ^® Ver.2.1+EDR

Draadloze apparatuurclassificatie

Klasse 2

Ondersteunde profielen

A2DP

Frequentieband

2,4 GHz band FH-SS

Bedieningsafstand

10 m Zichtlijn

• De specificaties kunnen zonder waarschuwing vooraf worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming wordt gemeten door een digitale spectrumanalystor.

DOLBY

DIGITAL

DOLBY

VIRTUAL SPEAKER

PRO LOGIC II

dts ^®

Digital Surround

Manufactured by:

Panasonic Corporation
