Type product	Cd-stereo-audiosysteem met cd-speler, FM-radio, Bluetooth, USB- en PC-ingang
Merk	Panasonic
Model	SC-PMX80EG
Afmetingen (hoofdapparaat)	211 x 114 x 267 mm (B x H x D)
Gewicht (hoofdapparaat)	Ongeveer 2,8 kg
Voeding	AC 220-240 V, 50 Hz
Stroomverbruik	44 W
Verbruik in stand-by	0,35 W (BLUETOOTH STANDBY uitgeschakeld)
Uitgangsvermogen (versterker)	60 W per kanaal (3 Ω), 1 kHz, 10% THD
Meegeleverde luidsprekers	SB-PMX70, 161 x 238 x 262 mm, 2,6 kg per stuk, impedantie 3 Ω
Cd-speler	CD, CD-R/RW (CD-DA, MP3)
FM-radio	Bereik 87,50 - 108,00 MHz, 30 voorinstellingen
Bluetooth	Versie 2.1+EDR, profielen A2DP/AVRCP, codecs AAC/SBC, bereik 10 m
USB-poort	USB-A, 5 V / 2,1 A, formaten MP3, AIFF, FLAC, WAV, AAC, DSD
PC-ingang (USB DAC)	USB-B, ondersteuning tot 192 kHz/24 bits
Hulp ingang	3,5 mm jackaansluiting (AUX IN)
Hoofdtelefoonuitgang	3,5 mm stereo jack
Timer	Afspeeltimer en slaaptimer
Geluidseffecten	Voorinstelbare equalizer (HEAVY, SOFT, CLEAR, VOCAL, FLAT), D.BASS, Surround
Inbegrepen accessoires	Afstandsbediening, batterij, luidsprekerkabels, binnenantenne FM, netsnoer
Onderhoud	Afnemen met een zachte, droge doek. Geen alcohol, thinner of benzine gebruiken.
Veiligheid	Niet blootstellen aan water of vocht. Ventilatieopeningen niet blokkeren. Alleen meegeleverde luidsprekers gebruiken.

Veelgestelde vragen - SC-PMX80EG PANASONIC

Hoe verbind ik mijn smartphone via Bluetooth?

Selecteer de bron BLUETOOTH op het apparaat. Schakel Bluetooth in op uw smartphone en zoek naar 'SC-PMX80' in de lijst met apparaten. Indien wachtwoord gevraagd wordt, voer 0000 in.

Waarom is het geluid weg of vervormd?

Controleer of het volume niet te hoog staat en of de luidsprekerkabels correct zijn aangesloten (let op polariteit). Houd storingsbronnen (telefoons, routers) op afstand. Als het probleem aanhoudt, selecteer MODE 1 in de Bluetooth-instellingen.

Hoe stel ik de wektimer in?

Zorg eerst dat de klok is ingesteld. Druk meerdere keren op CLOCK/TIMER om 'TIMER ADJ' te selecteren. Stel de start- en eindtijd in, daarna de muziekbron (CD, USB, FM). Activeer de timer door op ⏻/PLAY te drukken wanneer het apparaat uit staat.

Kan ik MP3-bestanden afspelen via een USB-stick?

Ja, sluit de USB-stick aan op de voorste USB-poort. Selecteer de bron USB met de toets CD/USB. MP3-, AIFF-, FLAC-, WAV-, AAC- en DSD-bestanden worden ondersteund. Het systeem leest maximaal 800 albums en 8000 nummers.

Wat te doen als de afstandsbediening niet werkt?

Controleer of de batterij correct is geplaatst (polariteit) en niet leeg is. Richt de afstandsbediening op de sensor binnen 7 m en een hoek van 30°. Reset indien nodig de code van de afstandsbediening (zie 'REMOTE' in de handleiding).

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Gebruik nooit alcohol, thinner of benzine. Lees de instructies zorgvuldig voordat u een chemisch doekje gebruikt.

De FM-ontvangst is slecht, wat te doen?

Verplaats de binnenantenne FM voor de beste ontvangst. Houd deze weg van computers en televisies. U kunt ook overschakelen naar mono door 'FM MODE' en dan 'MONO' in het radiomenu te selecteren om ruis te verminderen.

Kan ik mijn iPhone/iPad aansluiten?

Ja, sluit uw Apple-apparaat via de daarvoor bestemde USB-kabel aan op de voorste USB-poort. De bron schakelt automatisch over naar 'iPod'. Opladen is mogelijk, zelfs in stand-by. Raadpleeg de lijst met compatibele modellen in de handleiding.

Hoe programmeer ik het afspelen van tracks op cd?

Druk in stopmodus op PROGRAM. Selecteer de track met de cijfertoetsen. Herhaal voor maximaal 24 tracks. Start afspelen met ▶/■. Wis met DEL of PROGRAM in stopmodus.

Wat betekent de melding 'F16' of 'F99' op het display?

Deze codes duiden op een intern probleem. Trek de stekker uit het stopcontact, wacht 30 seconden en steek deze opnieuw in. Als de melding aanhoudt, neem contact op met een gekwalificeerde technicus.

GEBRUIKSAANWIJZING SC-PMX80EG PANASONIC

Hartelijk dank voor de aanschaf van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

Panasonic®

Bedienungsanleitung

Mode d'emploi

Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen op de hoofdeenheid gebruiken, als ze precies hetzelfde zijn.

Uw systeem en de illustraties kunnen er anders uitzien. Deze bedieningsaanwijzingen zijn bestemd voor het volgende systeem.

Systeel	SC-PMX84	SC-PMX82	SC-PMX80
Hoofdapparaat	SA-PMX84	SA-PMX82	SA-PMX80
Luidsprekers	SB-PMX70	SB-PMX70	SB-PMX70

Tenzij anders aangegeven, zijn de afbeeldingen in deze handleiding van de SC-PMX82.

PMX84 PMX82: duidt op kenmerken die alleen op de SC-PMX84/SC-PMX82 van toepassing zijn.

PMX80: duidt op kenmerken die alleen op de SC-PMX80 van toepassing zijn.

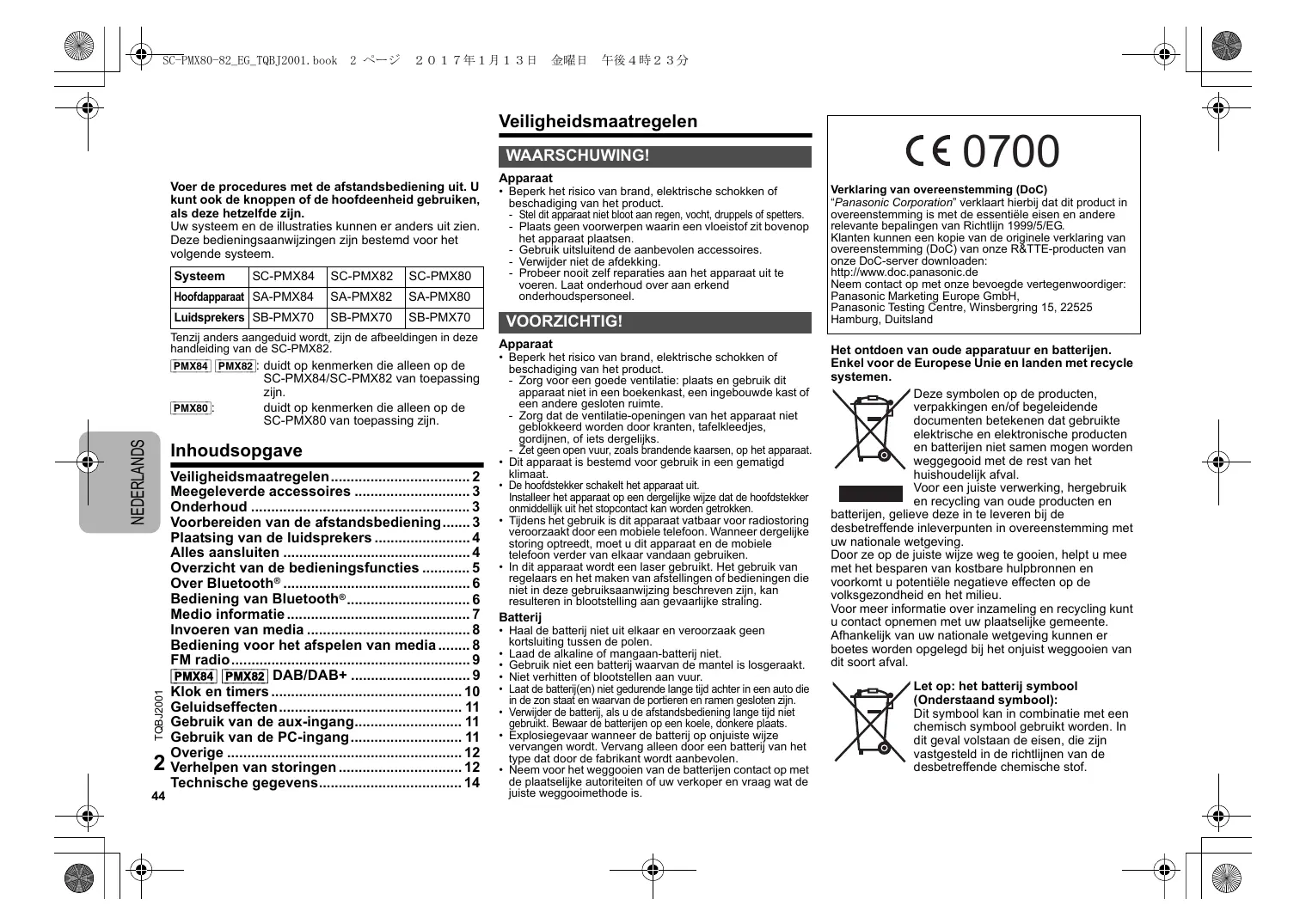

Inhoudsopgave

Veiligheidsmaatregelen 2 Meegeleverde accessoires 3 Onderhoud 3 Voorbereiden van de afstandsbediening.....3 Plaatsing van de luidsprekers 4 Alles aansluiten 4 Overzicht van de bedieningsfuncties 5 Over Bluetooth® 6 Bediening van Bluetooth 6 Media-informatie 7 Invoeren van media 8 Bediening voor het afspelen van media......8 FM-radio. 9 PMX84 PMX82 DAB/DAB+ 9 Klok en timers 10 Geluidseffecten 11 Gebruik van de aux-ingang 11 Gebruik van de PC-ingang 11 Overige 12 Verhelpen van storingen 12 Technische gegevens 14

Veiligheidsmaatregelen

WAARSCHUWING!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product.
• Stel dit apparaat niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen voorwerpen met vloeistof bovenop het apparaat.
• Gebruik uitsluitend de aanbevolen accessoires.
• Verwijder niet de afdekking.
• Probeer nooit zelf reparaties aan het apparaat uit te voeren. Laat onderhoud over aan erkend onderhoudspersoneel.

VOORZICHTIG!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product. Zorg voor een goede ventilatie: plaats en gebruik dit apparaat niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte. Zorg dat de ventilatie-openingen van het apparaat niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen of iets dergelijks.
• Zet geen open vuur, zoals brandende kaarsen, op het apparaat.
• Dit apparaat is bestemd voor gebruik in een gematigd klimaat.
• De hoofdstekker schakelt het apparaat UIT. Installeer het apparaat op een zodanige wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.
• Tijdens het gebruik is dit apparaat vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.
• In dit apparaat wordt een laser gebruikt. Het gebruik van regelaars en het maken van afstellingen of bedieningen die niet in deze gebruiksaanwijzing beschreven zijn, kan resulteren in blootstelling aan gevaarlijke straling.

Batterij

• Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.
• Laad de alkaline- of mangaandioxide-batterij niet op.
• Gebruik geen batterij waarvan de mantel is losgeraakt.
• Niet verhitten of blootstellen aan vuur. Laat de batterijen niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Verwijder de batterij als u de afstandsbediening langere tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats.
• Explosiegevaar wanneer de batterij op onjuiste wijze wordt vervangen. Vervang alleen door een batterij van het type dat door de fabrikant wordt aanbevolen.
• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag naar de juiste wegwerpmethode.

CE 0700

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.

Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van onze R&TTE-producten van onze DoC-server downloaden:

http://www.doc.panasonic.de

Neem contact op met onze bevoegde vertegenwoordiger:

Panasonic Marketing Europe GmbH,

Het ontdoen van oude apparatuur en batterijen. Enkel voor de Europese Unie en landen met recyclingsystemen.

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met het restafval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en

batterijen, gelieve deze in te leveren bij de

desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterijsymbool (onderstaand symbool):

Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval voldoen de eisen die zijn vastgesteld in de regelgeving voor de desbetreffende chemische stof.

MPEG Layer-3 audio coding technologie onder licentie van Fraunhofer IIS en Thomson.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het eigendom zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren.

Made for

iPod

iPhone

iPad

"Made for iPod", "Made for iPhone" en "Made for iPad" betekenen dat een elektronisch accessoire is ontworpen om speciaal op een iPod, iPhone of iPad te worden aangesloten, en dat het door de ontwikkelaar is gecertificeerd om te voldoen aan de prestatienormen van Apple.

Apple is niet verantwoordelijk voor de werking van dit apparaat of voor de overeenstemming ervan met de veiligheids- en registratienormen.

Wij wijzen u erop dat het gebruik van dit accessoire met iPod, iPhone of iPad de draadloze prestatie kan beïnvloeden. iPod, iPhone, iPad, iPod touch, iPad Air en Retina zijn handelsmerken van Apple Inc. die in de V.S. en andere landen gedeponeerd zijn.

iPad mini en iPad Pro zijn handelsmerken van Apple Inc.

Meegeleverde accessoires

Gelieve te controleren of de volgende accessoires zijn meegeleverd.

1x Netsnoer, 1x Afstandsbediening (N2QAYB001101), 1x Batterij voor de afstandsbediening, 2x Luidsprekerkabels

PMX84, PMX82) 1x DAB-antenne

PMX80) 1x FM-binnenantenne

Onderhoud

• Reinig dit systeem met een zachte, droge doek.
• Maak de buitenpanelen nooit schoon met alcohol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door.

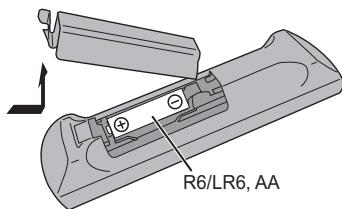

Voorbereiden van de afstandsbediening

• Gebruik alkaline- of manga-batterijen.
• Installeer de batterij zo, dat de polen (+ en -) op één lijn staan met de polen op de afstandsbediening.
• Richt de afstandsbediening op de afstandsbedieningssensor, ver van obstakels, op een maximale afstand van 7 m, rechtstreeks voor het hoofdtoestel, binnen een hoek van ongeveer 30° naar links en naar rechts.

De symbolen op dit product (inclusief de accessoires) stellen het volgende voor:

~ AC DC Uitrusting klasse II (de constructie van het product is dubbel geïsoleerd). I Aan Stand-by

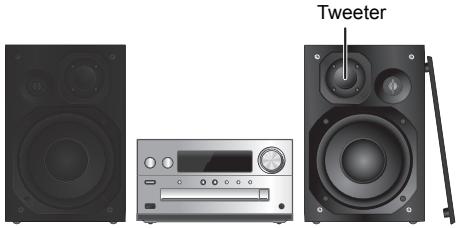

Plaatsing van de luidsprekers

Plaats de luidsprekers zo dat de tweeter zich aan de binnenkant bevindt. Om schade aan de luidsprekers te voorkomen, dient u de luidsprekerkegels niet aan te raken wanneer u de netten verwijdert.

Gebruik alleen de meegeleverde luidsprekers.

Het gebruik van het hoofdapparaat in combinatie met de meegeleverde luidsprekers geeft de beste geluidskwaliteit. U kunt schade aan het systeem veroorzaken en de geluidskwaliteit verminderen als u andere luidsprekers gebruikt.

Opmerking:

Houd voor de ventilatie meer dan 10 mm afstand aan tussen het hoofdapparaat en de luidsprekers.

• Zet de luidsprekers op een plat, veilig oppervlak.
• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet de luidsprekers niet vlak bij tv-toestellen, pc's of andere apparatuur die makkelijk beïnvloed wordt door magnetisme.
• Wanneer u gedurende een lange periode op hoog volume afspeelt, kan dit het systeem schaden en de levensduur van het systeem bekorten.
• Voorkom beschadiging door het volume te verminderen:
• Wanneer het geluid vervormd is.
• Wanneer u de geluidskwaliteit afstelt.

VOORZICHTIG!

• Gebruik de luidsprekers enkel met het aanbevolen systeem. Doet u dat niet, dan kan beschadiging van de versterker en de luidsprekers ontstaan en dat kan leiden tot brand. Ga bij een erkende vakman te rade, als er schade optreedt of als u plots een wijziging in de werking van het toestel bemerkt.
• Volg de procedures die u in de instructies bijgevoegd vindt, wanneer u de luidsprekers aansluit.

Alles aansluiten

Sluit het netsnoer pas aan nadat alle andere aansluitingen tot stand gebracht zijn.

PMX84 PMX82

PMX80

1 Sluit de antennes aan.

Plaats de antennes waar de ontvangst het best is.

PMX84 PMX82

Plakbandje (niet bijgeleverd)

Controleer of de moer volledig vastgedraaid is.

PMX80

Plakbandje (niet bijgeleverd)

Als de radio-ontvangst slecht is, gebruik dan een buitenantenne (niet bijgeleverd).

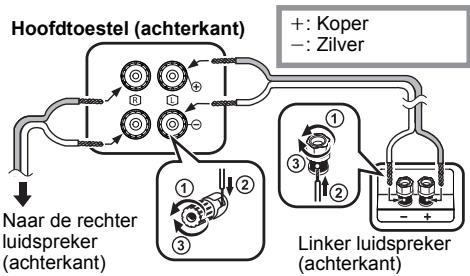

2 De luidsprekers aansluiten.

Let erop dat u de polariteit van de luidsprekerdraden niet kruist (kortsluiting) of omkeert. Als u dit doet, kunnen de luidsprekers worden beschadigd.

3 Sluit het netsnoer aan.

Gebruik geen netsnoer van een ander apparaat. Stroom besparen

Het systeem verbruikt een kleine hoeveelheid netstroom (⇒ 14), zelfs als het op de stand-by-modus staat. Haal de stekker uit het stopcontact als u het systeem niet gebruikt. Sommige instellingen zullen verloren gaan nadat u het systeem afgesloten heeft. U dient deze opnieuw uit te voeren.

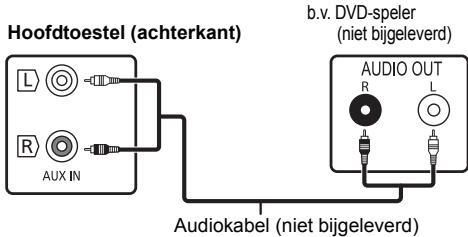

Aansluiten van andere apparatuur

U kunt een VCR, DVD-speler, enz., aansluiten.

Opmerking:

• Sluit het netsnoer eerst aan alvorens de verbinding tot stand te brengen.
• Schakel eerst alle apparatuur uit en lees de betreffende gebruiksaanwijzingen.
• Componenten en snoeren worden afzonderlijk verkocht.
• Als u andere apparatuur wilt aansluiten dan de apparatuur die beschreven is, bespreek dat dan met uw audiospecialist.
• Wanneer u een adapter gebruikt, zal het geluid misschien vervormd worden weergegeven.

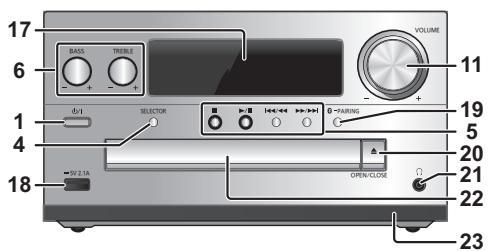

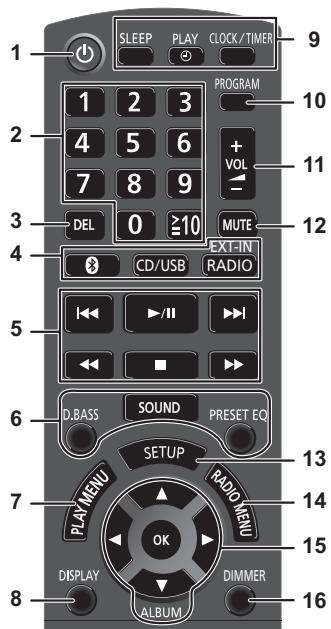

Overzicht van de bedieningsfuncties

1 Stand-by/Aan-schakelaar [日],[日/日]

Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom.

2 Cijfertoetsen [1 tot 9, 0, ≥ 10]

Voorbeeld: 16: [≥10] → [1] → [6] - Om een nummer van 3 cijfers te selecteren Voorbeeld: 124: [≥10] → [≥10] → [1] → [2] → [4]

3 Een geprogrammeerde track verwijderen

4 Selectie van de audiobron

Op de afstandsbediening

3: "BLUETOOTH"

[CD/USB]: "CD" ↔ "USB"*1

[RADIO,EXT-IN]:"DAB+" PMX84 PMX82 → "FM" ↑ "PC" ↔ "AUX"

Op het hoofdtoestel

[SELECTOR]:

5 Basis weergaveregeling 6 Geluideffecten kiezen 7 Het menu-item voor afspelen instellen 8 Informatie over het af te spelen materiaal bekijken 9 Bediening van de klok en de timer 10 De programmeerfunctie instellen 11 Het volume van het systeem aanpassen 12 Het geluid van het systeem dempen

Annuleer de functie door de toets opnieuw in te drukken. "MUTE" wordt ook geannuleerd wanneer u het volume aanpast of wanneer u het systeem uitschakelt.

13 Toont het setup-menu 14 Het menu-item voor de radio instellen 15 De optie selecteren 16 Dimt het display-paneel. Annuleer de functie door de toets opnieuw in te drukken.

17 Displaypaneel 18 Poort voor iPhone/iPad/iPod en USB-apparaten 19 Bluetooth®-pairing-knop

• Drukken om "BLUETOOTH" als audiobron te selecteren.
• Drukken en ingedrukt houden om de pairing-modus (⇒ 6) binnen te gaan of een Bluetooth®-toestel af te sluiten (⇒ 7).

20 De disclade openen of sluiten

21 Hoofdtelefoonbus (O)

• Stekkertype: 3,5 mm stereo (niet bijgeleverd). Luister niet lang aan, aangezien dit uw gehoor kan beschadigen. Overmatig geluidsvolume via oor- en hoofdtelefoon kan gehoorverlies veroorzaken.
• Lang aan luisteren op vol volume kan de gebruiker gehoorschade geven.

22 Disclude - Plaats geen enkel voorwerp voor de disc-lade. 23 Sensor afstandsbediening *1: De weergave zal automatisch in "IPOD" veranderen als een compatibele iPhone/iPad/iPod op de poort voor iPhone/iPad/iPod aangesloten is.

Over Bluetooth®

Panasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending.

Gebrachte frequentieband

• Dit systeem gebruikt de 2,4 GHz-frequentieband.

Certificatie van dit apparaat

• Dit systeem is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is niet noodzakelijk.
• De volgende handelingen zijn in sommige landen wettelijk strafbaar:
• Demonteren of wijzigen van dit systeem.
• Verwijderen van de specificatie-aanduidingen.

Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® zijn uitgerust, worden niet gegarandeerd.
• Alle apparaten moeten in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of bepaalde bedieningen anders zijn.
• Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth®, maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens naar dit systeem.
• Dit systeem kan geen gegevens naar een Bluetooth®-apparaat sturen.

Gebruiksbereik

• Gebruik dit toestel op een maximaal bereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit systeem niet naar behoren werkt en dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven, als dit systeem zich dicht bij andere Bluetooth®-apparaten bevindt of bij apparaten die ook gebruik maken van de 2,4 GHz-band.
• Het kan zijn dat dit systeem niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn.

Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normaal, algemeen gebruik.
• Gebruik dit systeem niet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).

Bediening van Bluetooth®

Door de Bluetooth®-verbinding te gebruiken, kunt u met dit systeem draadloos naar het geluid luisteren dat afkomstig is van een Bluetooth®-audio-apparaat.

• Raadpleeg de handleiding van het Bluetooth®-apparaat voor details.

Verbinden via het Bluetooth®-menu

Voorbereiding

• Schakel Bluetooth® van het apparaat in en zet het apparaat vlak bij dit toestel.

Paren met Bluetooth®-apparatuur

1 Druk op [ ] om "BLUETOOTH" te selecteren. Als "PAIRING" op het display aangeduid wordt, ga dan naar stap 3. 2 Druk op [PLAY MENU] om "PAIRING" te selecteren en druk vervolgens op [OK].

Houd als alternatief [ -PAIRING] op het toestel ingedrukt.

3 Selecteer "SC-PMX84", "SC-PMX82" of "SC-PMX80" in het Bluetooth®-menu van het Bluetooth®-apparaat.

Het MAC-adres (bijv. 6C:5A:B5:B3:1D:0F) kan weergegeven worden voordat "SC-PMX84", "SC-PMX82" of "SC-PMX80" weergegeven worden. De naam van het verbonden apparaat zal enkele seconden op het display aangeduid worden.

4 Start het afspelen op het Bluetooth®-apparaat.

Verbinding maken met een gepaard Bluetooth®-apparaat

1 Druk op [ ] om "BLUETOOTH" te selecteren. "READY" wordt op het display aangeduid. 2 Selecteer "SC-PMX84", "SC-PMX82" of "SC-PMX80" in het Bluetooth®-menu van het Bluetooth®-apparaat.

De naam van het verbonden apparaat zal enkele seconden op het display aangeduid worden.

3 Start het afspelen op het Bluetooth®-apparaat.

Opmerking:

• Als om het wachtwoord gevraagd wordt, voer dan "0000" in.
• U kunt tot 8 apparaten voor dit toestel registreren. Als een 9e apparaat gepaard wordt, zal het apparaat dat het langst ongebruikt gebleven is vervangen worden.
• Dit toestel kan met één apparaat per keer verbonden worden.
• Als "BLUETOOTH" als bron geselecteerd is, zal dit toestel automatisch proberen verbinding te maken met het Bluetooth®-apparaat waarmee de laatste keer verbinding gemaakt werd. ("LINKING" wordt tijdens dit proces op het display weergegeven.) Als deze verbindingspoging mislukt, probeert het opnieuw een verbinding tot stand te brengen.

Bluetooth®-zendmodus

U kunt de verzendmodus veranderen om de prioriteit te geven aan de kwaliteit van de verzending dan wel aan de kwaliteit van het geluid.

Voorbereiding

• Druk op [ ] om "BLUETOOTH" te selecteren.
• Als een Bluetooth®-apparaat reeds aangesloten is, maak de verbinding dan ongedaan.

1 Druk herhaaldelijk op [PLAY MENU] om "LINK MODE" te selecteren. 2 Druk op [, ] om de modus te selecteren en druk vervolgens op [OK]. MODE 1: Nadruk op de connectiviteit MODE 2: Nadruk op de geluidskwaliteit

Opmerking:

• Selecteer "MODE 1" als het geluid wordt onderbroken.
• Wanneer u met deze functie van de video-inhoud geniet, kunnen de video- en audio-uitvoer mogelijk niet gesynchroniseerd zijn. Selecteer in dit geval de instelling "MODE 1".
• De fabrieksinstelling is "MODE 2".

Bluetooth®-ingangsniveau

Als het ingangsniveau van het geluid van het Bluetooth®-apparaat te laag is, verander dan de instelling van het ingangsniveau.

Voorbereiding

• Verbinding maken met een Bluetooth®-apparaat. 1 Druk herhaaldelijk op [PLAY MENU] om "INPUT LEVEL" te selecteren. 2 Druk op [4, 5] om het niveau te selecteren en druk vervolgens op [OK].

"LEVEL 0" ↔ "LEVEL +1" ↔ "LEVEL +2"

Opmerking:

• Selecteer "LEVEL 0" als het geluid vervormd is.
• De fabrieksinstelling is "LEVEL 0".

Afsluiten van een Bluetooth®-apparaat

1 Als een Bluetooth®-apparaat aangesloten is: Druk herhaaldelijk op [PLAY MENU] om "DISCONNECT?" te selecteren. 2 Druk op [<,▶] om "OK? YES" te kiezen en druk vervolgens op [OK].

Opmerking:

• U kunt de verbinding met het Bluetooth®-apparaat ook ongedaan maken door op het toestel op [ PAIRING] te drukken en te blijven drukken.
• De verbinding met het Bluetooth®-apparaat zal ongedaan gemaakt worden als een andere audiobron (bijv. "CD") geselecteerd wordt.

Bluetooth® stand-by

Als "SC-PMX84", "SC-PMX82" of "SC-PMX80" geselecteerd is vanuit het Bluetooth®-menu van een gekoppeld Bluetooth®-apparaat zal dit toestel automatisch vanuit de stand-by-modus ingeschakeld worden en een Bluetooth®-verbinding tot stand brengen.

1 Druk herhaaldelijk op [SETUP] om "BLUETOOTH STANDBY" te selecteren. 2 Druk op [<, >] om "ON" te kiezen en druk vervolgens op [OK].

Opmerking:

• Om de functie uit te schakelen, selecteert u "OFF" in stap 2.
• De fabrieksinstelling is "OFF". Als deze functie op "ON" gezet is, zal het stand-by stroomverbruik toenemen.

Media-informatie

Houd u er rekening mee dat Panasonic zich niet aansprakelijk stelt voor het verlies van gegevens en/of informatie.

Compatibele iPhone/iPad/iPod

iPhone 7 Plus / iPhone 7 / iPhone SE / iPhone 6s Plus / iPhone 6s / iPhone 6 Plus / iPhone 6 / iPhone 5s / iPhone 5c / iPhone 5

iPad Pro (9,7-inch en 12,9-inch) / iPad Air 2 / iPad Air / iPad (4e generatie) / iPad mini 4 / iPad mini 3 / iPad mini 2 (iPad mini met Retina display) / iPad mini

iPod touch (5e en 6e generatie)

(per december 2016)

• Bezoek voor de meest recente informatie http://panasonic.jp/support/global/cs/music/ (Deze website is alleen in het Engels.)

Opmerking:

• Verbind geen modellen die hierboven niet vermeld worden. Er kan dan onverwacht gedrag optreden.
• De compatibiliteit is afhankelijk van de softwareversie. Maak een update van uw iPhone/iPad/iPod naar de laatste software voordat u dit toestel gebruikt. Lees de gebruikersgids van de iPhone/iPad/iPod voor de gebruiksaanwijzingen.

Compatibele USB-inrichtingen

• Dit apparaat garandeert niet dat alle USB-apparaten aangesloten kunnen worden.
• FAT12, FAT16 en FAT32 bestandssystemen worden ondersteund.
• Dit toestel ondersteunt USB 2.0 high speed.
• USB-toestellen met een opslagcapaciteit van meer dan 32 GB kunnen onder bepaalde omstandigheden niet worden ondersteund.
• Ondersteunde bestandsformaten en extensies: MP3 (".mp3"), AIFF (".aiff"), FLAC (".flac"), WAV (".wav"), AAC (".m4a"), DSD (".dff", ".dsf")
• Afhankelijk van hoe u de bestanden creëert, kan het zijn dat ze niet in de door u genummerde volgorde afgespeeld worden, of dat ze geheel niet afgespeeld worden.

Opmerking:

• Bestanden zijn gedefinieerd als tracks en mappen zijn gedefinieerd als albums.
• Dit systeem geeft toegang tot maximaal:
• 800 albums (inbegrepen bovenste map)
• 8000 tracks
• 999 tracks per album

Compatibele CD

• Dit systeem kan discs afspelen die conform het CD-DA-formaat zijn.
• Dit systeem kan CD-R/RW afspelen met inhouden in CD-DA of MP3-formaat.
• Het toestel is misschien niet in staat bepaalde discs af te spelen, al naargelang de opnameomstandigheden.
• Finaliseer de disc vóór het afspelen op het apparaat waarmee hij opgenomen is.
• Als de disc zowel MP3 als gewone audiogegevens (CD-DA) bevat, speelt het apparaat het type af dat op het binnenste deel van de disc opgenomen is.
• Dit toestel kan geen bestanden afspelen die opgenomen zijn met gebruik van packet write.
• De disc moet conform ISO9660 niveau 1 of 2 zijn (behalve voor vergrote formaten).

Opmerking:

Er zijn CD-R/RW's die door de conditie van de opname niet kunnen worden afgespeeld. - MP3-bestanden zijn gedefinieerd als tracks en mappen gedefinieerd als albums. - Dit systeem geeft toegang tot maximaal:

• CD-DA: 99 tracks
• MP3: 999 tracks, 255 albums (met inbegrip van rootmap). Opnames worden niet noodzakelijk afgespeeld in de volgorde waarin u ze hebt opgenomen.

Invoeren van media

CD

Druk herhaaldelijk op [CD/USB] voor de selectie van "CD".

iPhone/iPad/iPod of USB-apparaat

• Verbind alleen compatibele iPhone/iPad/iPod modellen (⇒ 7). Gebeurt dat niet, dan kan onverwacht gedrag het gevolg zijn.

= 5V2.1A

Druk herhaaldelijk op [CD/USB] voor de selectie van "USB". De weergave zal automatisch in "IPOD" veranderen als een compatibele iPhone/iPad/iPod op de poort aangesloten is.

Opladen van een iPhone/iPad/iPod

Als het toestel ingeschakeld is, gaat het opladen van start als een iPhone/iPad/iPod met dit toestel verbonden wordt.

• Nadat de iPhone/iPad/iPod het laden gestart heeft, kunt u het toestel in de stand-by-modus schakelen.
• Controleer de iPhone/iPad/iPod om te kijken of de batterij volledig geladen is (is hij eenmaal volledig geladen, verwijder dan de iPhone/iPad/iPod).

Opmerking:

• Verwijder de CD pas nadat het draaien gestopt is.
• Als u een iPhone/iPad/iPod aansluit, gebruik dan de bijgeleverde USB-kabel (niet verlengd).
• Steek de USB-inrichting rechtstreeks in de poort. Gebruik geen USB-verlengkabel.
• Sluit het USB-apparaat af als u klaar bent met het gebruik.
• Voordat u de USB-inrichting verwijdert, selecteert u een bron die anders is dan 'USB'.

Bediening voor het afspelen van media

De volgende aanduidingen duiden op de beschikbaarheid van het kenmerk.

CD: CD-audio in CD-DA formaat of een CD die MP3-bestanden bevat

iPod: Compatibele iPhone/iPad/iPod die met de USB-poort verbonden is.

USB: USB-inrichtingen die MP3/AIFF/FLAC/WAV/AAC/DSD-bestanden bevatten

Bluetooth: Aangesloten Bluetooth®-apparaat

Voorbereiding

Schakel het toestel in. - Voer het medium in of breng de verbinding tot stand met het Bluetooth®-apparaat. - Druk op [CD/USB] of [ ] om de audiobron te selecteren.

Basisbediening

CD

iPod

USB

Bluetooth

Afspelen	Druk op [▶/■].
Stoppen	Druk op [■]. • USB: De positie worden bewaard en “RESUME” worden weergegeven. • USB: Druk twee kerer op [■] om het afspelen volledig te stoppen.
Pauzeren	Druk op [▶/■]. Indrukken als u met afspelen door wilt gaan.
Springen	Druk op [▲] of [▶▼] om maar een track te springen. (hoofdapparaat: [▲/▲] of [▶▼/▲])
	CD USB: Druk op [▲] of [▼] om maar het MP3/AIFF/FLAC/WAV/AAC/DSD-album te springen.
Zoeken	Tijdens afspelen of pauzeren Druk op [▲] of [▶▼] en houdt deze ingedrukt. (hoofdapparaat: [▲/▲] of [▶▼/▲]) • iPod: Achterwaarts zoeken is alleen binnen de huidige track möglichk.

Opmerking:

• Er zal tijdens het zoeken geen geluid klinken wanneer DSD-bestanden met de USB-keuzeschakelaar afgespeeld worden.
• Om een Bluetooth®-apparaat met de afstandsbediening van dit toestel te bedienen, moet het Bluetooth®-apparaat AVRCP (Audio Video Remote Control Profile) ondersteunen. Afhankelijk van de status van het apparaat kan het zijn dat sommige bedieningsorganen niet werken.
• De bediening kan andere invloeden ondervinden, afhankelijk van het model iPhone/iPad/iPod.
• CD\USB: De tracks kunnen geselecteerd worden door op de numerieke knoppen te drukken.

Bekijken van beschikbare informatie

CD

USB

Bluetooth

U kunt het nummer, de artiest, de albumnaam, het soort bestand, de bitsnelheid en andere informatie weergeven (de informatie varieert afhankelijk van de audiobron).

Druk herhaaldelijk op [DISPLAY]. bijv. USB (MP3)

"A□□□": Albumnummer

"T□□□": Tracknummer

("□" geeft een nummer aan.)

"": Album

"Track

Opmerking:

Maximum aantal karakters dat getoond kan worden: ongeveer 32. Dit systeem ondersteunt versie 1 en 2 ID3-tags. Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uitzien.

Afspeelmenu CD USB

1 Druk op [PLAY MENU] om "PLAYMODE" of "REPEAT" te selecteren. 2 Druk op [4, 5] om de instelling te kiezen en druk vervolgens op [OK].

PLAYMODE
OFF PLAYMODE	Annuleert de instelling van de afspeelmodus.
1-TRACK	Speelt alleen de geseleterde track af. • "1", "▶" wordt weergegeven. (Springt maar de gewenste track.)
1-ALBUM	Speelt alleen het geseleterde MP3/ AIFF/FLAC/WAV/AAC/DSD-album af. • Druk op [▲] of [▼] om het MP3/AIFF/ FLAC/WAV/AAC/DSD-album te selecteren. • "1", "▶" wordt weergegeven.
RANDOM	Speelt de inhouden willekeurig af. • "RND" worden weergegeven.
1-ALBUM RANDOM	Speelt de tracks in het geseleterde MP3/AIFF/ FLAC/WAV/AAC/DSD-album willekeurig af. • Druk op [▲] of [▼] om het MP3/AIFF/ FLAC/WAV/AAC/DSD-album te selecteren. • "1", "▶", "RND" worden weergegeven.

REPEAT

ON REPEAT	Schakelt de herhaalmodus in. • “♂” wordt weergegeven.
OFF REPEAT	Schakelt de herhaalmodusuit.

Opmerking:

Tijdens het afspelen in willekeurige volgorde kunt u zich niet naar tracks verplaatsen die al zijn afgespeeld of op de cijfertoetsen drukken. - De functie Afspeelstand werkt niet met "Programma afspelen". - De modus wordt geannuleerd als u de disc-lade opent of het USB-apparaat verwijdert.

Programma afspelen CD USB

Met deze functie kunt u maximaal 24 muzieknummers programmeren. CD (CD-DA)

1 Druk op [PROGRAM] in de stand Stop. "PROGRAM" wordt enkele seconden getoond. 2 Kies de track van uw keuze door op de cijfertoetsen te drukken. Herhaal deze stap als u andere tracks wilt programmeren. 3 Druk op [▶/■] als u het afspelen wilt starten. CD (MP3), USB 1 Druk op [PROGRAM] in de stand Stop. "PROGRAM" wordt enkele seconden getoond. 2 Kies het album van uw keuze door op [▲, ▼] te drukken. 3 Kies de track van uw keuze door op [▶] en vervolgens op de cijfertoetsen te drukken. 4 Druk op [OK]. Herhaal stappen 2 tot 4 als u andere tracks wilt programmeren. 5 Druk op [▶/■] als u het afspelen wilt starten.

Inhoud programma regelen	Druk in de stopmodus op [↓▲] of [▶■].
De LASTE track wissen	Druk op [DEL] in de stand Stop.
Programmafun ctie annuleren	Druk op [PROGRAM] in de stand Stop. • “PGM OFF” worden enkele seconden getoond.
Alle geprogrammee rde tracks wissen	Druk op [■] in de stopmodus. “CLEAR ALL” worden weergegeven. Druk binnen 5 seconden opnieuw op [■].

Opmerking:

• Het programmageheugen wordt geannuleerd als u de disc-lade opent of het USB-apparaat verwijdert.

FM-radio

Er kunnen 30 FM-zenders met preset ingesteld worden. Voorbereiding: Druk herhaaldelijk op RADIO, EXT-IN om "FM" te selecteren.

Automatische voorinstelling

1 Kies "A.PRESET" door op [RADIO MENU] te drukken. 2 Kies "LOWEST" (laagste) of "CURRENT" (huidige) door op [«,»] te drukken. LOWEST:

Starten van automatisch preseten bij de laagste frequentie (FM 87.50).

CURRENT:

Starten van automatisch presetten bij de huidige frequentie.*1

3 Start de procedure van het instellen van voorkeuzestations door op [OK] te drukken.

• De tuner begint in toenemende volgorde alle stations die het kan ontvangen op de kanalen in te stellen. Druk op [■] als u wilt annuleren.

*1: Raadpleeg voor het veranderen van de frequentie "Handmatig afstemmen en van te voren instellen (preset)".

Handmatig afstemmen en van te voren instellen (preset)

1 Stel het radiostation van uw keuze in door op [4] of [4] te drukken. - Druk als alternatief op [▶▶/▶] of [▶▶/▶] op het hoofdtoestel als "MANUAL" geselecteerd is als de afstemmodus ^*2 . Houd, als u automatisch wilt afstemmen, de knop ingedrukt, totdat de frequentie snel verandert. 2 Druk op [PROGRAM]. 3 Kies een vooraf ingesteld nummer door op de cijfertoetsen te drukken.

Voer de stappen 1 tot 3 opnieuw uit als u meer stations vooraf wilt instellen.

Het nieuwe station vervangt elk station dat hetzelfde vooraf ingestelde nummer heeft.

Een voorkeuzestation kiezen

Druk op de numerieke knoppen [▶] of [▶] om het voorkeuzestation te selecteren.

• Druk als alternatief op [▶/▶] of [▶/▶] op het hoofdtoestel als "PRESET" geselecteerd is als de afstemmodus ²² . *2: De afstemmodus veranderen 1 Druk herhaaldelijk op [RADIO MENU] om "TUNE MODE" te selecteren. 2 Druk op [<, >] om "MANUAL" of "PRESET" te selecteren en druk vervolgens op [OK].

Weergeven van de huidige status van het FM-signaal

Druk herhaaldelijk op [DISPLAY] om "FM STATUS" te selecteren.

"FM ST": Er worden FM-stereo-uitzendingen ontvangen.

"FM - - - -": Er worden geen uitzendingen ontvangen of de ontvangen FM-uitzending is zwak of mono.

"FM MONO": U moet de "FM MODE" op "MONO" zetten. (⇒ 12, "Als er tijdens de FM-ontvangst te veel ruis is.")

Opmerking:

• "STEREO" wordt weergegeven als dit toestel op een stereo-uitzending is afgestemd.

RDS-uitzendingen

Dit systeem kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data System (RDS) dat in sommige gebieden beschikbaar is.

Druk herhaaldelijk op [DISPLAY].

• RDS is alleen beschikbaar als stereo bij ontvangst werkzaam is.
• RDS-gegevens zullen soms niet verschijnen als de ontvangst slecht is.

PMX84 PMX82 DAB/DAB+

Voorbereidingen

Druk herhaaldelijk op RADIO, EXT-IN om "DAB+" te selecteren. Als u voor het eerst "DAB+" selecteert, zal het systeem de "DAB AUTO SCAN"-procedure starten.

Opmerking:

• Als geen zenders gevonden worden, wordt "SCAN FAILED" weergegeven. Stel de antenne af en probeer het opnieuw.

DAB/DAB+ auto scan

1 Druk op [RADIO MENU] om "AUTOSCAN" te selecteren en druk vervolgens op [OK]. "START?" wordt getoond.

2 Druk op [OK].

"DAB AUTO SCAN" wordt getoond.

Handmatige DAB/DAB+ -tuning

Om de beste positie van de antenne te vinden, moet automatisch tunen gebruikt worden om het geselecteerde DAB/DAB+ -frequentieblok te vinden.

1 Druk herhaaldelijk op [RADIO MENU] om "MANUAL SCAN" te selecteren. 2 Druk op [<, >] om een te scannen frequentieblok te selecteren en druk vervolgens op [OK].

Presets van het geheugen

U kunt tot 20 DAB/DAB+ -zenders met preset instellen.

1 Druk op [←] of [▶] om een zender te selecteren. Druk als alternatief op [▶/▶] of [▶/▶] op het hoofdtoestel als "STATION" geselecteerd is als de afstemmodus*. 2 Druk op [PROGRAM]. 3 Druk op de numerieke knoppen om een preset-nummer te selecteren.

Voer stappen 1 tot 3 opnieuw uit om meer voorkeuzenders in te stellen.

Opmerking:

• Er wordt over een eerder opgeslagen zender heen geschreven wanneer er een andere zender op hetzelfde preset-nummer opgeslagen wordt.
• U kunt geen zender met preset instellen als de zender niet uitzendt of wanneer u een secundaire dienst geselecteerd hebt.
• Tijdens automatische scan worden eerder opgeslagen zenders leeg gemaakt.

Selecteren van een met preset ingestelde zender

Druk op de numerieke knoppen [▶] of [▶] om het preset-station te selecteren.

• Druk als alternatief op [▶/▶] of [▶/▶] op het hoofdtoestel als "PRESET" geselecteerd is als de afstemmodus. 1: De afstemmodus veranderen

1 Druk herhaaldelijk op [RADIO MENU] om "TUNE MODE" te selecteren. 2 Druk op [<, >] om "STATION" of "PRESET" te selecteren en druk vervolgens op [OK].

Bekijken van beschikbare informatie

U kunt de informatie over de DAB/DAB+ -uitzending, het programmatype, het ensemble-label, de frequentie en tijd bekijken.

Druk op [DISPLAY] om de beschikbare informatie te bekijken.

DAB/DAB+ -instellingen

1 Druk herhaaldelijk op [RADIO MENU] om een optie te selecteren. 2 Druk op [4, 5] om de gewenste instelling te selecteren en druk vervolgens op [OK].

DAB SECONDARY

PRIMARY	Luisteren maar de primaire Dienst.
SECONDARY	Luisteren maar de secundaire Dienst. “〇” worden getoond.

AUTO CLOCK ADJ

ON ADJUST	Start afstelling auto klok.
OFF ADJUST	Wis afstelling auto klok.

Kwaliteit DAB/DAB+ -signaal

Tijdens het afstellen van de antenne kunt u de ontvangstkwaliteit controleren.

1 Druk herhaaldelijk op [RADIO MENU] om "SIGNAL QUALITY" te selecteren. 2 Druk op [4, 5] om de frequentie te selecteren. Het huidige frequentieblok wordt weergegeven en vervolgens wordt de ontvangstkwaliteit aangeduid.

Ontvangstkwaliteit 0 (slecht) tot 8 (ui

Klok en timers

De klok instellen

De klok werkt volgens het 24-uursysteem.

1 Kies "CLOCK" door op [CLOCK/TIMER] te drukken. 2 Druk op [Δ, ∇] om de tijd in te stellen en druk vervolgens op [OK].

De tijd controleren

Druk op [CLOCK/TIMER].

Opmerking:

• Als u wilt dat de klok gelijk blijft lopen, moet u de klok regelmatig gelijk zetten.

Slaaptimer

De slaaptimer schakelt het systeem uit na de ingestelde tijd.

Druk herhaaldelijk op [SLEEP] om de instelling (in minuten) te selecteren.

• De resterende tijd wordt elke minuut op het display van het toestel aangeduid, behalve wanneer andere handelingen verricht worden. "SLEEP 1" wordt altijd weergegeven als er nog 1 minuut resteert.
• De slaaptimer kan samen met de afspeeltimer gebruikt worden.
• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timers elkaar niet overlopen.

Afspeeltimer

U kunt de timer zo instellen dat u op een bepaalde tijd wordt gewekt.

Voorbereiding

Zet de klok goed.

1 Druk herhaaldelijk op [CLOCK/TIMER] om "TIMER ADJ" te selecteren. 2 Druk op [Δ, ∇] om de starttijd ("ON TIME") in te stellen en druk vervolgens op [OK]. 3 Druk op [Δ, ∇] om de eindtijd ("OFF TIME") in te stellen en druk vervolgens op [OK]. 4 Druk op [▲,▼] om de muziekbron te selecteren*1 en druk vervolgens op [OK].

Inschakelen van de timer

1 Maak de geselecteerde muziekbron gereed en stel het gewenste volume in. 2 Druk op [O, PLAY].

"®" wordt weergegeven.

Druk op [2, PLAY] als u wilt annuleren.

Het systeem werkt alleen als het apparaat is uitgeschakeld.

De instellingen controleren

Druk herhaaldelijk op [CLOCK/TIMER] om "TIMER ADJ" te selecteren.

(Druk tijdens stand-by herhaaldelijk op [CLOCK/TIMER].)

Opmerking:

• De timer start op een laag volume en neemt geleidelijk toe tot het vooraf ingestelde niveau.
• Wanneer de timer aanstaat, schakelt het apparaat elke dag in, op het ingestelde tijdstip.
• Als u het systeem uitschakelt en opnieuw inschakelt als de timer werkt, zal de timer stoppen op de eindtijd. *1: "CD", "USB", "DAB+", ("PMX84", "PMX82") en "FM" kunnen als muziekbron ingesteld worden. Voor het afspelen van een muziekbron met timer via de poort voor iPhone/iPad/iPod en USB-apparaten selecteert u "USB"

Geluideffecten

De geluidskwaliteit veranderen

1 Druk herhaaldelijk op [SOUND] om een geluideffect te selecteren. 2 Kies de instelling van uw keuze door op [◀, ▶] te drukken.

BASS	-4 tot +4
TREBLE
SURROUND	"ON SURROUND" of "OFF SURROUND"

Alleen met het hoofdapparaat

Pas het niveau aan door [BASS] of [TREBLE] te draaien.

Voorinstelling EQ (Preset EQ)

Druk herhaaldelijk op [PRESET EQ] om een instelling te selecteren.

HEAVY	Rock worden krachtiger weergegeben
SOFT	Voor acheftergrundmuziek
CLEAR	Hogere frequenties klinken helderder
VOCAL	Zang klinkt levendiger
FLAT	Annuleert het geluidseffect

D.BASS

Deze functie maakt dat u kunt genieten van een krachtig bas-effect.

Kies "ON D.BASS" of "OFF D.BASS" door op [D.BASS] te drukken.

Gebruik van de aux-ingang

U kunt een VCR-, DVD-speler enz. aansluiten en het geluid via dit systeem weergeven.

Voorbereiding

Sluit de externe apparatuur aan.

1 Druk herhaaldelijk op RADIO, EXT-IN om "AUX" te selecteren. 2 Speel de externe apparatuur af.

Gebruik van de PC-ingang

U kunt muziek op de PC afspelen met de luidsprekers van dit systeem door een PC met de PC IN-terminal op het hoofdtoestel te verbinden.

Raadpleeg "Technische gegevens" (⇒ 14) voor het ondersteunde formaat.

Alvorens verbinding met een PC te maken

Voer onderstaande stap UIT.

• Raadpleeg het volgende voor de aanbevolen versies besturingssystemen voor uw PC. -Windows7, Windows8, Windows8.1, Windows10 -OSX10.7, 10.8, 10.9, 10.10, 10.11, 10.12

① Download de speciale driver en installeer deze op de PC (alleen voor Windows besturingssystemen). Download de driver van onderstaande website en installeer deze. http://panasonic.jp/support/global/cs.audio/ (Deze website is alleen in het Engels.) ② Download en installeer de speciale app "Panasonic Audio Player 2" (gratis) op uw PC. (Voor Windows OS en OS X) Download de app van onderstaande website en installeer deze. http://panasonic.jp/support/global/cs/audio/ (Deze website is alleen in het Engels.)

(per December 2016)

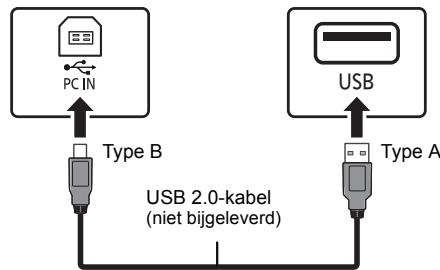

Luister naar audio afkomstig van een pc.

Haal de stekker van het netsnoer uit het stopcontact. 2. Verbind het hoofdtoestel met de pc.

Hoofdtoestel (achterkant) USB-DAC-poort pc

3. Sluit het netsnoer aan op het hoofdtoestel en schakel dit systeem in. 4. Druk herhaaldelijk op RADIO, EXT-IN om "PC" te selecteren. 5. Bedien de pc voor het afspelen.

Opmerking:

• Als u audio met hoge resolutie afspeelt, wordt aanbevolen een compatibele USB 2.0-hogesnelheidskabel te gebruiken.

Overige

Auto-off-functie

Dit toestel zal als fabrieksinstelling automatisch op de stand-by-modus gaan staan als er geen geluid is en het gedurende ongeveer 20 minuten niet gebruikt wordt.

Om deze functie te annuleren:

1. Druk herhaaldelijk op [SETUP] om "AUTO OFF" te selecteren. 2. Druk op [4, 5] om "OFF" te selecteren en druk vervolgens op [OK].

Opmerking:

• Om de functie in te schakelen, selecteert u "ON" in stap 2.
• Deze instelling kan niet gekozen worden als radio de bron is.
• Wanneer verbinding met een Bluetooth®-apparaat gemaakt wordt, werkt de functie niet.

Updaten van de software

Af en toe zal Panasonic een software-update voor dit toestel uitgeven dat een toevoeging of een verbetering kan vormen voor de manier waarop een kenmerk werkt. Deze updates zijn gratis beschikbaar.

Voor meer details, raadpleeg de volgende website. http://panasonic.jp/support/global/cs/

(Deze site is alleen in het Engels.)

Controleren van de softwareversie

Druk herhaaldelijk op [SETUP] om "SW VER." te selecteren en druk vervolgens op [OK].

De versie van de geïnstalleerde software wordt weergegeven.

• Druk op [OK] om te verlaten.

Verhelpen van storingen

Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over enkele van de aanwijzingen voor controle of als u het probleem niet kunt verhelpen aan de hand van de gegeven oplossingen.

Algemene storingen

Kan het toestel niet inschakelen.

Wacht na het aansluiten van het netsnoer ongeveer 10 seconden alvorens het toestel in te schakelen.

U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

• Controleer dat de batterij op de juiste manier is ingezet.

Geluid wordt vervormd of er is geen geluid.

• Pas het volume van het systeem aan.
• Schakel het systeem uit, stel de oorzaak vast en corrigeer deze en schakel dan het systeem weer in. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en als het systeem wordt gebruikt in een warme omgeving.
• Controleer of de luidsprekerkabels correct en secuur verbonden zijn. (⇒ 4)

Het is mogelijk dat tijdens de weergave een "zoemgeluid" te horen is.

• Er bevindt zich een netsnoer of een fluorescerend licht in de buurt van de kabels. Houd andere apparaten en snoeren uit de buurt van de kabels van dit systeem.

Het toestel werkt niet.

• Een van de beveiligingen van het toestel kan in werking zijn getreden.

1 Druk op het toestel op [0 / l] om het toestel op stand-by te schakelen. - Als het toestel niet uitgeschakeld kan worden, sluit het netsnoer dan af van het stopcontact, sluit het na ongeveer 30 seconden weer aan en wacht daarna ongeveer 10 seconden. 2 Druk op het toestel op [0] / [1] om het in te schakelen. Als het toestel nog steeds niet bediend kan worden, raadpleeg dan de verkoper.

Er klinkt ruis.

• Als een apparaat tijdens de "AUX"-modus zowel met de AUX IN-aansluitingen als met de USB-poort verbonden is, kan ruis gegenereerd worden, afhankelijk van het apparaat. Trek in dat geval de USB-kabel uit de USB-poort.

Disc

Display wordt niet goed weergegeven.

De ontvangst is slecht of er klinkt een kloppend geluid.

Houd de antenne verwijderd van computers, TV's, andere kabels en snoeren. - Gebruik een buitenantenne. - Schakel de TV UIT of verwijder ze van het systeem.

Als er tijdens de FM-ontvangst te veel ruis is.

• Verander het geluid dat als mono uitgegeven moet worden.

1. Druk herhaaldelijk op [RADIO MENU] om "FM MODE" te selecteren. 2. Druk op [4, 5] om "MONO" te kiezen en druk vervolgens op [OK].

Het geluid wordt mono.

• Om dit te annuleren selecteert u "STEREO" of verandert u de frequentie.

Selecteer in normale omstandigheden "STEREO".

iPhone/iPad/iPod

Het laden of bedienen lukt niet.

• Controleer of de iPhone/iPad/iPod correct aangesloten is.
• Sluit de iPhone/iPad/iPod opnieuw aan of probeer de iPhone/iPad/iPod te herstarten.
• Als dit toestel in de stand-by-modus staat, zal het opladen niet van start gaan via de verbinding met de USB-kabel. Schakel dit toestel in en controleer of het opladen gestart is voordat dit toestel op de stand-by-modus gezet wordt.
• De batterij van de iPhone/iPad/iPod is leeg. Laad de iPhone/iPad/iPod en probeer het opnieuw.
• Wanneer de poort gebruikt wordt, schakel dit toestel dan in. Schakel dit toestel niet uit zolang de iPhone/iPad/iPod niet werkzaam is.

USB

Het USB-apparaat of de inhoud ervan kan niet gelezen worden.

• Het formaat van het USB-apparaat waarvan de inhoud niet geschikt is voor het systeem.

Langzame werking van het USB-apparaat.

• Het duurt langer om een USB-apparaat met een grote inhoud of een groot geheugen te lezen.

De verstreken tijd die getoond wordt, is anders dan de werkelijke afspeeltijd.

• Breng de gegevens over naar een ander USB-apparaat of back-up de gegevens en formatteer het USB-apparaat opnieuw.

Bluetooth®

Het paren kan niet uitgevoerd worden.

• Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan niet aangesloten worden.

• Het paren van het apparaat verliep zonder succes of de registratie werd vervangen. Probeer het apparaat opnieuw te paren.
• Het kan zijn dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te paren.
• Als "MODE 2" geselecteerd is in "LINK MODE", selecteer dan "MODE 1". (⇒ 6)
• Schakel het toestel UIT en weer AAN en probeer het opnieuw als het probleem aanhoudt.

Het apparaat is aangesloten maar er komt geen audio uit dit systeem.

• Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op "SC-PMX84", "SC-PMX82" of "SC-PMX80" te zetten. Lees voor details de handleiding van het apparaat.

Het geluid wordt onderbroken.

• Het apparaat bevindt zich buiten het communicatiebereik van 10 m. Plaats het Bluetooth®-apparaat dichter bij dit systeem.
• Verwijder alle obstakels tussen dit systeem en het apparaat.
• Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) veroorzaken interferentie. Breng het Bluetooth®-apparaat dichter bij dit systeem en op grotere afstand van andere apparaten.
• Selecteer "MODE 1" voor een stabiele communicatie. (⇒ 6)

PC

De PC herkent dit systeem niet.

• Controleer uw besturingsomgeving. (⇒ 11) Herstart de PC; schakel dit systeem uit en weer in en sluit vervolgens de USB-kabel eer aan.
• Gebruik een andere USB-poort van de verbonden PC.
• Installeer de speciale driver als een PC met Windows gebruikt wordt.

Op de display van het hoofdapparaat verschijnt

“-：-”

• U hebt het netsnoer voor de eerste keer op een stopcontact aangesloten of er is onlangs een stroomonderbreking opgetreden. Zet de klok gewoon.

"ADJUST CLOCK"

• De klok is niet gelijk gezet. Zet de klok gelijk.

"ADJUST TIMER"

• Afspeeltimer is niet ingesteld. Stel de afspeeltimer in.

"AUTO OFF"

• Het apparaat is ongeveer 20 minuten lang niet gebruikt en wordt over een minuut uitgeschakeld. Druk op een willekeurige knop om dit te annuleren.

• Het toestel controleert de verbonden iPhone/iPad/iPod of het verbonden USB-apparaat.
• Als de weergave blijft verschijnen, controleer dan of de batterij van de iPhone/iPad/iPod niet leeg is en of de iPhone/iPad/iPod is ingeschakeld en correct is aangesloten.

"ERROR"

• Er is een onjuiste handeling uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw.

"F□□"/"F□□□" (□ geeft een nummer aan.)

• Er is een probleem met dit toestel. Sluit het netsnoer af van het stopcontact, sluit het na ongeveer 30 seconden weer aan, wacht ongeveer 10 seconden en schakel het toestel in. Als het probleem aanhoudt, sluit het netsnoer dan af en raadpleeg uw verkoper.

"NO DEVICE"

• De iPhone/iPad/iPod of de USB-inrichting is niet aangesloten. Controleer de verbinding.
• De batterij van de iPhone/iPad/iPod is leeg. Laad de iPhone/iPad/iPod op en schakel deze in alvorens de verbinding tot stand te brengen.

"NO DISC"

• U hebt geen disc geplaatst of in ieder geval geen disc die het systeem kan afspelen.

"NO PLAY"

• Controleer de inhoud. U kunt alleen ondersteunde formaten afspelen. (⇒ 14)
• De bestanden in het USB-apparaat kunnen beschadigd zijn. Formatteer het USB-apparaat en probeer het opnieuw.
• Het kan zijn dat het toestel een probleem heeft. Schakel het toestel uit en weer in.

"NO PRESET" (PMX84 PMX82)

• Er zijn geen met preset ingestelde DAB/DAB+ -zenders die geselecteerd kunnen worden. Stel enkele kanalen in met preset.

• Deze zender kan niet ontvangen worden. Controleer uw antenne.

• U heeft verbinding gemaakt met een iPhone/iPad/iPod die niet afgespeeld kan worden.
• Als de iPhone/iPad/iPod compatibel is, schakel deze dan in en breng de verbinding op correcte wijze tot stand.
• U heeft verbinding gemaakt met een niet ondersteund USB-apparaat.

"PC UNLOCKED"

• "PC" is geselecteerd maar er is geen verbonden PC.

"PGM FULL"

• Het aantal geprogrammeerde tracks is meer dan 24.

"PLAYERERROR"

• U heeft een niet-ondersteund bestand afgespeeld. Het systeem zal die track overslaan en de volgende afspelen.

"READING"

• Het toestel controleert de informatie van de CD. Nadat deze weergave verdwenen is, kunt u de bediening starten.
• Wanneer begonnen wordt met het afspelen van DSD-bestanden, kan het even duren om het bestand te lezen. Wacht tot het lezen klaar is.

"REMOTE □" (□ geeft een nummer aan.)

• De afstandsbediening en dit toestel gebruiken verschillende codes. Verander de code op de afstandsbediening.
• Als "REMOTE 1" weergegeven wordt, houd [OK] en [1] dan minstens 4 seconden ingedrukt.
• Als "REMOTE 2" weergegeven wordt, houd [OK] en [2] dan minstens 4 seconden ingedrukt.

• De iPhone/iPod of de USB-inrichting verbruikt te veel stroom. Verwijder de iPhone/iPod of de USB-inrichting. Schakel het systeem uit en weer in.

"VBR"

• Het systeem kan niet de resterende afspeeltijd voor de tracks met variabele bitsnelheid (VBR) tonen.

"WAIT"

• Dit wordt bijvoorbeeld weergegeven als het toestel aan het uitschakelen is.

Het geheugen resetten (initialiseren)

Reset het geheugen wanneer de volgende situaties zich voordoen:

• Het apparaat reageert niet wanneer u de toetsen indrukt. U wilt de geheugeninhoud wissen en de oorspronkelijke instellingen herstellen.

Haal de stekker van het netsnoer uit het stopcontact. Wacht 30 seconden voordat u verder gaat met stap 2.

2 Terwijl u [D/I] op het apparaat ingedrukt houdt, sluit u het netsnoer weer aan.

Blijf [O/I] ingedrukt houden tot "--------" op het display verschijnt.

3 Laat [O/I] los.

Alle instellingen worden opnieuw op de fabrieksinstelling gezet.

Het is noodzakelijk de geheugenitems opnieuw in te stellen.

Code voor de afstandsbediening

Verander de code van de afstandsbediening van dit systeem wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert. De code instellen op "REMOTE 2"

1 Druk op het hoofdtoestel op [SELECTOR] om "CD" te selecteren. 2 Houd op het hoofdtoestel [■] ingedrukt en houd op de afstandsbediening [2] ingedrukt tot "REMOTE 2" weergegeven worden. 3 Houd [OK] en [2] minstens 4 seconden ingedrukt.

• De fabrieksinstelling is "REMOTE 1".
• Om de modus weer op "REMOTE 1" te zetten herhaalt u bovenstaande stappen maar drukt u op de afstandsbediening niet op [2] maar op [1].

Technische gegevens

Algemeen

Voeding AC 220 V tot 240 V, 50 Hz

Opgenomen vermogen 44 W

Afmetingen (hoofdapparaat) (B x H x D) 211 mm x 114 mm x 267 mm

Gewicht (hoofdapparaat) Ong. 2,8 kg

Gebruikstemperatuurbereik 0°C tot +40°C

Vochtigheidsbereik 35% tot 80% RV (geen condensatie)

Stroomverbruik tijdens de stand-by-modus*1,2 0.35 W (ong.)

(Als "BLUETOOTH STANDBY" op "ON" staat)*2 0,45 W (ong.)

Versterker

RMS-uitgangsstroom

Kanaal voor (beide kanalen aangestuurd) 60 W per kanaal (3 Ω), 1 kHz, 10% THD

Frequentiebereik 87,50 MHz tot 108,00 MHz (stap van 50 kHz) Antenne-aansluitingen 75Ω (asymmetrisch)

DAB (PMX84 PMX82)

DAB-buitenantenne aansluiting F-Connector (75 Ω)

Disc

Disc geschikt voor weergave (8 cm of 12 cm) CD, CD-R/RW (CD-DA, MP3*3)

Hoofdtelefoon-set Stereo, 3,5 mm aansluiting

AUX IN (EXT-IN) Pinaansluiting

Luidspreker

Luidspreker(s)

Woofer 14 cm conus x 1

Tweeter 1,9 cm koepeltype x 1

Super tweeter 1,5 cm piëzo-elektrisch type x 1

Impedantie 3 Ω

Afmetingen (B x H x D) 161 mm x 238 mm x 262 mm

Gewicht Ongeveer 2,6 kg

Bluetooth®

Versie	Bluetooth® Ver.2.1+EDR
Klasse	Klasse 2
Ondersteunde profielen	A2DP, AVRCP
Frequentieband	2,4 GHz band FH-SS
Werkafstand	10 m Direct zicht
Ondersteunde codec	AAC, SBC

Opmerking:

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.
• De totale harmonische vervorming is gemeten met de digitale spectrumanalyser.

1: "BLUETOOTH STANDBY" staat op "OFF". 2: Er is geen apparaat op de USB-poort aangesloten voordat de stand-by-modus wordt ingeschakeld. 3: MPEG-1 Layer 3, MPEG-2 Layer 3. 4: Ondersteunt alleen AAC-LC-profiel. 5: Het kan voorkomen dat niet-gecomprimeerde FLAC-bestanden niet correct werken. Ondersteunt blokgroottes van 1152 tot 4096. 6: USB-DAC-poort

FLAC-decoder
