Producttype	Decoratieve schoorsteenkap
Merk	Franke
Model	TALE 905 I
Breedte	90 cm
Diepte	50 cm
Hoogte (min - max)	60 - 87 cm
Nettogewicht	16 kg
Voeding	220-240 V ~ 50/60 Hz
Maximale afzuigcapaciteit	650 m³/u
Geluidsniveau (normale snelheid)	56 dB(A)
Geluidsniveau (boost snelheid)	65 dB(A)
Aantal snelheden	3 + boost
Bedieningstype	Aanraakbediening
Verlichting	LED 2 x 3 W
Type vetfilter	Wasbaar aluminium
Koolstoffilter	Optioneel (ref. FV)
Energielabel	A
Afvoerdiameter	150 mm
Minimale hoogte boven gasfornuis	65 cm
Minimale hoogte boven elektrische kookplaat	55 cm
Maximaal gerecirculeerd luchtdebiet	450 m³/u
Materiaal	RVS (roestvrij staal)
Garantie	2 jaar
Repareerbaarheidsindex	5.5/10
Onderhoud vetfilter	Maandelijkse wasbeurt in vaatwasser
Vervanging koolstoffilter	Om de 6 maanden

Veelgestelde vragen - TALE 905 I FRANKE

Hoe installeer ik de Franke TALE 905 I afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat de muur het gewicht (16 kg) kan dragen. Houd de minimale afstanden aan: 65 cm boven een gasfornuis, 55 cm voor een elektrische kookplaat. Bevestig de afzuigkap aan de muur met de meegeleverde pluggen, sluit het afvoerkanaal aan (diameter 150 mm) en sluit het apparaat aan op een geaard stopcontact.

Hoe maak ik de vetfilters schoon?

De aluminium vetfilters kunnen worden gereinigd in de vaatwasser (intensief programma, 65°C) of met de hand met warm zeepwater. Laat ze drogen voordat u ze terugplaatst. Reinig ze minstens één keer per maand of zodra het verzadigingslampje gaat branden.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter (optioneel) moet elke 6 maanden worden vervangen, of vaker bij intensief gebruik. Het kan niet worden gereinigd en moet worden weggegooid. Gebruik een compatibele Franke referentie (ref. FV).

De afzuigkap gaat niet aan, wat moet ik doen?

Controleer eerst de stroomvoorziening: zit de stekker in het stopcontact en werkt het? Controleer de stroomonderbreker. Als het aanraakscherm niet reageert, probeer dan de stroom gedurende 5 minuten uit te schakelen en weer in te schakelen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waarom maakt de afzuigkap lawaai?

Een abnormaal geluid kan worden veroorzaakt door een verstopt vetfilter, een losse schroef of een voorwerp in de turbine. Reinig de filters, controleer de bevestigingen. Als het geluid aanhoudt, kan de motor defect zijn. De normale geluidsniveaus zijn 56 dB bij normale snelheid en 65 dB bij boost.

Hoe gebruik ik de afstandsbediening (indien meegeleverd)?

De Franke TALE 905 I afzuigkap is uitgerust met een infrarood afstandsbediening. Richt deze op de ontvanger op de afzuigkap. Gebruik de knoppen om aan/uit te schakelen, de snelheid in te stellen (1, 2, 3, boost) en de verlichting aan te doen. Bereik ongeveer 3 meter.

Wat is de aanbevolen installatiehoogte?

De minimale hoogte tussen de afzuigkap en de kookplaat is 65 cm voor een gasfornuis en 55 cm voor een elektrische of keramische kookplaat. De maximale hoogte is meestal 87 cm om een effectieve afzuiging te garanderen.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in recirculatiemodus werken (zonder buitenafvoer). U moet een actief koolstoffilter (optioneel) installeren om de lucht te zuiveren voordat deze de ruimte weer wordt ingeblazen. Het maximale gerecirculeerde luchtdebiet is 450 m³/u.

Hoe reset ik het verzadigingslampje?

Nadat u de vetfilters hebt gereinigd of het koolstoffilter hebt vervangen, houdt u de toets 'Boost' (of de specifieke toets) gedurende 5 seconden ingedrukt tot het lampje uitgaat. Raadpleeg de handleiding voor de exacte procedure volgens uw model.

Waar vind ik reserveonderdelen?

Reserveonderdelen (filters, LED-lampen, afstandsbediening, motor) zijn verkrijgbaar bij erkende Franke-dealers of op de officiële website. Gebruik het modelnummer TALE 905 I om de exacte referentie te vinden. De wettelijke garantie van 2 jaar dekt fabricagefouten.

GEBRUIKSAANWIJZING TALE 905 I FRANKE

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

⚠️ De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.

Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.
• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: indien de schroeven en bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder

dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet

van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

3. REINIGING EN ONDERHOUD

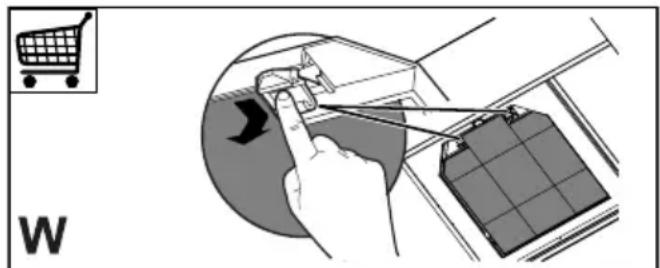

- Het actieve koolfilter kan niet gewassen of geregenereerd worden en moet ongeveer om de 4 maanden van werking vervangen worden, of vaker in geval van een zeer intensief gebruik (W).

- De vetfilters moeten om de 2 maanden van werking gereinigd worden, of vaker in geval van een zeer intensief gebruik. Vetfilters kunnen in de vaatwasmachine gewassen worden (Z).

• Reinig de afzuigkap met een vochtige doek en een mild reinigingsmiddel.
• Vermijd het gebruik van producten op basis van alcohol of siliconen voor de reiniging van de buiten- en binnenkant van de afzuigkap.

Als het product of onderdelen ervan gemaakt is van roestvrij staal, gebruik dan voor de reiniging specifieke, niet-schurende producten en volg tijdens de reiniging de lijnen van de satinering.

4. BEDIENINGSELEMENTEN

	[2847]	[38KZ]	[500A]
	[6A93]	[6B72]	[6A73] [6B52]
	[6H03]	[WCA8]	[+H7DC]
Toets Druk op toets	Functie Led
A	Kort Inschakeling/	Uitschakeling van de motor bij eerste snelheid. Continu brandend
	Kort Uitschakeling	van de afzuigkap bij elke snelheid. -
	-	Signaleert het alarm verzadiging Metalen Vetfilters en de noodzaak ze te wassen. Het alarm wordt geactiveerd na 100 werkelijke be drijfsuren van de afzuigkap.	Knippert langzaam bij uitgeschakelde afzuig-kap.
	-	Signaleert het alarm verzadiging Koolstof Geurfilter. Het alarm wordt geactiveerd na 200 werkelijke bedrijfsuren van de afzuigkap.	Knippert snel bij uitge-schakelde afzuigkap.
B	Kort Inschakeling	van de motor bij de tweede snelheid. De leds A+B branden.
	Lang bij alle be-lastingen (motor en verlichting) uitgeschakeld	Activeert/Deactiveert het alarm van de Koolstofffilters.	De led A knippert 2 keer:alarm geactiveerd.De led A knippert 1 keer:alarm gedeactiveerd.
C	Kort Schakelt de motor in bij derde snelheid. De leds A+C branden.
	Lang bij alle be-lastingen (motor en verlichting) uitgeschakeld	Uitvoering van de reset van het alarm verzadiging Filters.	De led A knippert 3 keer.
D	Lang bij ingeschakelde verlichting of motor	Schakelt de motor in bij de Intensieve snelheid.Deze snelheid heeft een duur van 6 minuten. Na het verstrijken van deze tijd keert het systeem automatisch terug naar de eerder geselecteerde snelheid. Als de functie geactiveerd wordt bij uitgeschakel-de motor, wordt na het verstrijken van de tijd overgegaan naar de modus OFF.	De leds A+D branden, maar de led D knippert om de activering van de functie aan te geven.
E	Kort Inschakeling/	Uitschakeling verlichting bij maximale intensiteit. Continu brandend

Toets	Druk op toets	F							[50K1C]
				[ZX4A]			[WZ03]		[CW0X]
A	Kort Inschakeling/	Uit		[making van (4362)]	[motor bij een (642C)]	[mte snelheid]	[XO28]	[utinu brar]	[d]
	Kort Uitschakeling	v	[xYCT]	[mle afzuigkap (40CX)]	[mke snelheid (90CC)]	-			[70C7]
	-	Si	[64H9]	[eert het ala (55CV7)]	[verzadigir (2TCX)]	[Metalen V (24CX)]	[ers en de 100 we###]	[xdzaak]	Knippert langzaam bij uitgeschakelde afzuig-kap.
		ze	[0GC24]	[wassen. H-rem van de (XO46)]	[alarm wor (C7HC)]	[geactiveer (C7HC)]	[DIYCK1]	[ijkbe (8KGX)]
	-	Si	[W840]	[eert het ala (WWHH)]	[mverzadig (T233)]	[Koolsto (82HC)]	[urfilter. (8YW6)	[alarm van de afzurkap.	Knippert snel bij uitge-schakelde afzuigkap.
		wcr	[8HC2]	[motor bij de (BKDY)]	[veede snel heid (644A)]	[bedrijfsu#]	[van de afzurkap.
B	Kort Inschakeling	val	[8HC2]	[motor bij de (BKDY)]	[veede snel heid (644A)]	[De leds (XYS7)	[branden. (882X)]
	Lang bij alle be-lastingen (motor en verlichting)uitgeschakeld	A		[Deactive (WZ05A)]	[het alarm (20K2)]	[mde Kools (WDC28)]	[alters. (1WKK)]		De led A knippert 2 keer:alarm geactiveerd.De led A knippert 1 keer:alarm gedeactiveerd.
			[0530]	[H22K]		[70V1C]	[CD2SH]
				[1Y2CD]	[HT62]		[SAKC]
			[1Y2Z8]	[8X16]	[27WH]		[AZZD]
			[A66S]	[XOT8]	[W060]	[8Z7T]	[2X1Y2]
C	Kort Schakelt de motor in bij derde snelheid.							De leds A+C branden.
	Lang bij alle be-lastingen (motor en verlichting)uitgeschakeld	Uitvoering van de [tozet van het alarm verzadiging Filters.							De led A knippert 3 keer.
		[7HBW]	[08F76]			[20048]
					[84D6]	[TYOK]	[HE3A]
		[8H2A]			[AW27]	[XOCC2]	[4Z36]
D	Lang bij inge-schakelde ver-lichting of motor	So	[Sdelt de moto (24HY)]	[bij de Interneve snelhe (W778)]	[een duur van 6 minuten ma (2DMW)]	[4XHS]		[het versi#ken van ar de eeg (2WX7) gese-lectoorde snelheid Als de functie geactiveerd wordt bij uitgeschakel-de motor, wordt n (2C27) et verstrijke van de tijd (2AW7)]	[segaan na de mo-
				[teijd keert het systeem aut (62WH)]		[12DMW]	[12WXC2]
			[0SBW]	[de snelheid (2C27)]		[2AW7]	[70FH]
			[OWY6]	[2278]
E	Kort Inschakeling/	Uitschakeling verlichting bij maximale intensiteit.						Conunu brandend

- Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').
