Produkttyp	Kamin-Dunstabzugshaube
Marke	Franke
Modell	TALE 905 I
Breite	90 cm
Tiefe	50 cm
Höhe (min - max)	60 - 87 cm
Nettogewicht	16 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Maximale Abluftleistung	650 m³/h
Geräuschpegel (Normalgeschwindigkeit)	56 dB(A)
Geräuschpegel (Boost-Geschwindigkeit)	65 dB(A)
Anzahl der Geschwindigkeitsstufen	3 + Boost
Bedienungsart	Touch
Beleuchtung	LED 2 x 3 W
Fettfilter-Typ	Waschbares Aluminium
Aktivkohlefilter	Optional (Ref. FV)
Energieeffizienzklasse	A
Abluftdurchmesser	150 mm
Mindesthöhe über dem Gasherd	65 cm
Mindesthöhe über einem Elektroherd	55 cm
Maximaler Umluftvolumenstrom	450 m³/h
Material	Edelstahl
Garantie	2 Jahre
Reparierbarkeitsindex	5.5/10
Wartung des Fettfilters	Monatliche Reinigung in der Spülmaschine
Austausch des Aktivkohlefilters	Alle 6 Monate

Häufig gestellte Fragen - TALE 905 I FRANKE

Wie installiere ich die Dunstabzugshaube Franke TALE 905 I?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Wand das Gewicht (16 kg) tragen kann. Halten Sie die Mindestabstände ein: 65 cm über einem Gasherd, 55 cm bei einem Elektroherd. Befestigen Sie die Dunstabzugshaube mit den mitgelieferten Dübeln an der Wand, schließen Sie den Abluftschlauch (Durchmesser 150 mm) an und schließen Sie das Gerät an eine geerdete Steckdose an.

Wie reinige ich die Fettfilter?

Die Aluminium-Fettfilter können in der Spülmaschine (Intensivprogramm, 65°C) oder von Hand mit warmem Seifenwasser gereinigt werden. Lassen Sie sie trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie mindestens einmal im Monat oder sobald die Sättigungsanzeige aufleuchtet.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (optional) muss alle 6 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Er kann nicht gereinigt werden und muss entsorgt werden. Verwenden Sie eine kompatible Franke-Referenz (Ref. FV).

Die Dunstabzugshaube leuchtet nicht, was tun?

Überprüfen Sie zuerst die Stromversorgung: Ist die Steckdose eingesteckt und funktionsfähig? Überprüfen Sie den Sicherungsschalter. Wenn das Touch-Display nicht reagiert, versuchen Sie, die Stromzufuhr für 5 Minuten zu unterbrechen und wieder einzuschalten. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Warum macht die Dunstabzugshaube Geräusche?

Ein ungewöhnliches Geräusch kann durch einen verstopften Fettfilter, eine lockere Schraube oder einen Gegenstand im Gebläse verursacht werden. Reinigen Sie die Filter, überprüfen Sie die Befestigungen. Wenn das Geräusch anhält, könnte der Motor defekt sein. Die normalen Geräuschpegel betragen 56 dB bei Normalgeschwindigkeit und 65 dB bei Boost.

Wie benutze ich die Fernbedienung (falls enthalten)?

Die Dunstabzugshaube Franke TALE 905 I ist mit einer Infrarot-Fernbedienung ausgestattet. Richten Sie sie auf den Empfänger an der Dunstabzugshaube. Verwenden Sie die Tasten zum Ein-/Ausschalten, zur Einstellung der Geschwindigkeit (1, 2, 3, Boost) und zum Einschalten der Beleuchtung. Reichweite ca. 3 Meter.

Welche Installationshöhe wird empfohlen?

Der Mindestabstand zwischen Dunstabzugshaube und Kochfeld beträgt 65 cm bei einem Gasherd und 55 cm bei einem Elektro- oder Glaskeramik-Kochfeld. Die maximale Höhe beträgt in der Regel 87 cm, um eine effiziente Absaugung zu gewährleisten.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb (ohne Außenabluft) betrieben werden. Sie müssen einen Aktivkohlefilter (optional) installieren, um die Luft zu reinigen, bevor sie wieder in den Raum abgegeben wird. Der maximale Umluftvolumenstrom beträgt 450 m³/h.

Wie setze ich die Sättigungsanzeige zurück?

Nachdem Sie die Fettfilter gereinigt oder den Aktivkohlefilter ausgetauscht haben, halten Sie die 'Boost'-Taste (oder die entsprechende Taste) 5 Sekunden lang gedrückt, bis die Anzeige erlischt. Konsultieren Sie die Bedienungsanleitung für das genaue Verfahren gemäß Ihrem Modell.

Wo finde ich Ersatzteile?

Ersatzteile (Filter, LED-Lampen, Fernbedienung, Motor) sind bei autorisierten Franke-Händlern oder auf der offiziellen Website erhältlich. Verwenden Sie die Modellnummer TALE 905 I, um die genaue Referenz zu identifizieren. Die gesetzliche Garantie von 2 Jahren deckt Herstellungsfehler ab.

BEDIENUNGSANLEITUNG TALE 905 I FRANKE

1. SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind.

⚠️ Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

- Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt. • Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten. • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wie-

der durch die Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

- Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

• Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder an-

deren Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungs-dienst oder den Händler, bei dem Sie das Gerät gekauft haben.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen. • Die Haube niemals für andere Zwecke verwenden, als die für welche sie entwickelt worden ist. - Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen. • Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.

- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

- Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss alle 4 Betriebsmonate oder bei intensivem Gebrauch (W) auch öfter ausgetauscht werden.

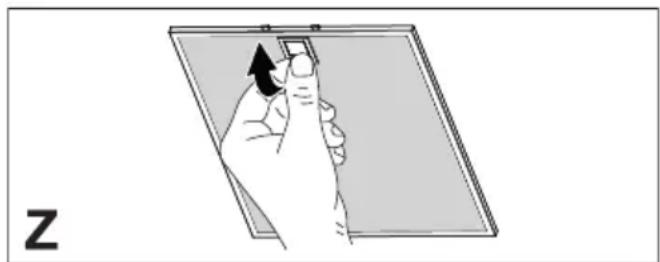

- Fettfilter sollten alle 2 Betriebsmonate oder bei starker Beanspruchung häufiger gereinigt werden und können in der Geschirrspülmaschine (Z) gereinigt werden.

- Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen flüssigen Reinigungsmittel. - Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rostfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

4. STEUERBEFEHLE

Taste Tastendruck Funktion Led
A	Kurz Schaltet den	Motor auf die erste Geschwindigkeitsstufe ein/aus. Dauerleuchten
	Kurz Schaltet die	Dunstabzugshaube bei jeder Geschwindigkeit aus.-
	-	Alarmmeldung, dass die Metallfettfilter gesättigt sind und gewa-schen werden müssen. Die Alarmmeldung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.	Langsames Blinken, wenn die Dunstabzugs-haube ausgeschaltet ist.
	-	Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters. Die Alarmmeldung wird nach 200 effektiven Betriebsstunden der Dun-stabzugshaube generiert.	Schnelles Blinken, wenn die Dunstabzugshaube ausgeschaltet ist.
B	Kurz Schaltet den	Motor auf die zweite Leistungsstufe. Die LEDs A+B leuchten.
	Lang mit allen Lasten aus (Mo-tor und Licht)	Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter.	LED A blinkt 2 Mal: Alarm aktiviert.LED A blinkt 1 Mal: Alarm deaktiviert.
C	Kurz Schaltet den	Motor auf die dritte Leistungsstufe. Die LEDs A+C leuchten.
	Lang mit allen Lasten aus (Mo-tor und Licht)	Man setzt den Sättigungsalarm der Filter zurück.	LED A blinkt 3 Mal.
D	Lang mit Be-leuchtung oder Motor einge-schaltet	Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein. Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit ab-gelaufen ist, kehrt das System automatisch auf die vorher gewählte Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschalte-tem Motor aktiviert worden ist, wechselt das System nach Ablauf der Zeit in den OFF-Modus.	Die LEDs A+D leuchten, aber die LED D blinkt und zeigt damit an, dass die Funktion aktiviert ist.
E	Kurz Schaltet die	Beleuchtung mit maximaler Intensität ein/aus. Dauerleuchten

5. BELEUCHTUNG

- Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
