Ürün Tipi	Dekoratif Şömine Davlumbazı
Marka	Franke
Model	TALE 905 I
Genişlik	90 cm
Derinlik	50 cm
Yükseklik (min - max)	60 - 87 cm
Net Ağırlık	16 kg
Elektrik Beslemesi	220-240 V ~ 50/60 Hz
Maksimum Emiş Gücü	650 m³/h
Ses Seviyesi (Normal Hız)	56 dB(A)
Ses Seviyesi (Boost Hızı)	65 dB(A)
Hız Sayısı	3 + boost
Kumanda Tipi	Dokunmatik
Aydınlatma	LED 2 x 3 W
Yağ Filtresi Tipi	Yıkanabilir Alüminyum
Aktif Karbon Filtre	İsteğe Bağlı (ref. FV)
Enerji Sınıfı	A
Tahliye Çapı	150 mm
Gazlı Ocak Üzeri Minimum Yükseklik	65 cm
Elektrikli Ocak Üzeri Minimum Yükseklik	55 cm
Maksimum Devridaim Hava Debisi	450 m³/h
Malzeme	Paslanmaz Çelik (Inox)
Garanti	2 yıl
Onarılabilirlik Endeksi	5.5/10
Yağ Filtresi Bakımı	Ayda bir bulaşık makinesinde yıkama
Karbon Filtre Değişimi	Her 6 ayda bir

Sık sorulan sorular - TALE 905 I FRANKE

Franke TALE 905 I davlumbaz nasıl kurulur?

Kurulum, kalifiye bir profesyonel tarafından yapılmalıdır. Duvarın ağırlığı (16 kg) taşıyabildiğinden emin olun. Minimum mesafelere uyun: gazlı ocak üzerinde 65 cm, elektrikli ocak için 55 cm. Davlumbazı verilen dübellerle duvara sabitleyin, tahliye borusunu (çap 150 mm) bağlayın ve cihazı topraklı bir prize takın.

Yağ filtreleri nasıl temizlenir?

Alüminyum yağ filtreleri bulaşık makinesinde (yoğun program, 65°C) veya elde sıcak sabunlu su ile yıkanabilir. Yeniden takmadan önce kurumaya bırakın. En az ayda bir veya doyma göstergesi yandığında temizleyin.

Karbon filtre ne zaman değiştirilir?

Aktif karbon filtre (isteğe bağlı) her 6 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Temizlenemez ve atılmalıdır. Uyumlu bir Franke referansı (ref. FV) kullanın.

Davlumbaz açılmıyor, ne yapmalıyım?

Önce elektrik beslemesini kontrol edin: priz takılı ve çalışıyor mu? Devre kesiciyi kontrol edin. Dokunmatik ekran yanıt vermezse, 5 dakika gücü kesip tekrar açmayı deneyin. Sorun devam ederse, satış sonrası servisi arayın.

Davlumbaz neden ses yapıyor?

Anormal bir ses, tıkalı bir yağ filtresinden, gevşek bir vidadan veya türbinde bir nesneden kaynaklanabilir. Filtreleri temizleyin, sabitlemeleri kontrol edin. Ses devam ederse, motor arızalı olabilir. Normal ses seviyeleri normal hızda 56 dB ve boostta 65 dB'dir.

Uzaktan kumanda (varsa) nasıl kullanılır?

Franke TALE 905 I davlumbaz, kızılötesi bir uzaktan kumanda ile donatılmıştır. Davlumbaz üzerindeki alıcıya doğrultun. Açma/kapama, hız ayarı (1, 2, 3, boost) ve aydınlatmayı açmak için tuşları kullanın. Yaklaşık 3 metre menzil.

Önerilen kurulum yüksekliği nedir?

Davlumbaz ile ocak arasındaki minimum yükseklik gazlı ocak için 65 cm, elektrikli veya seramik ocak için 55 cm'dir. Maksimum yükseklik genellikle etkili emiş için 87 cm'dir.

Davlumbazı devridaim modunda kullanabilir miyim?

Evet, davlumbaz devridaim modunda (dış tahliye olmadan) çalışabilir. Havayı odaya geri vermeden önce arıtmak için aktif karbon filtre (isteğe bağlı) takmanız gerekir. Maksimum devridaim hava debisi 450 m³/h'dir.

Doyma göstergesi nasıl sıfırlanır?

Yağ filtrelerini temizledikten veya karbon filtreyi değiştirdikten sonra, 'Boost' tuşuna (veya belirli tuşa) gösterge sönene kadar 5 saniye basılı tutun. Modelinize göre kesin prosedür için kılavuza bakın.

Yedek parçalar nerede bulunur?

Yedek parçalar (filtreler, LED ampuller, uzaktan kumanda, motor) Franke yetkili satıcılarında veya resmi web sitesinde mevcuttur. Tam referansı belirlemek için TALE 905 I model numarasını kullanın. 2 yıllık yasal garanti, üretim hatalarını kapsar.

KULLANIM KILAVUZU TALE 905 I FRANKE

1. GÜVENLİK HAKKINDA BİLGİLER

Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyunuz. Satış ya da üçüncü şahıslara devir durumunda dahi, işbu talimatları cihaz ile birlikte bulundurun. Kullanıcıların, cihazın tüm işletim ve güvenlik özelliklerini bilmeleri önemlidir.

⚠️ Kablo bağlantıları, ehil bir kişi tarafından yapılmalıdır.

• Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan üretici sorumlu tutulamaz.
• Ocak ile davlumbaz aspiratörü arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha düşük bir yükseklikte monte edilebilir, çalışma boyutlarına ve kurulumuna ilişkin paragrafa bakın).
• Gazlı ocağın montaj talimatları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalıdır.
• Şebeke geriliminin, davlumbazın içine uygulanmış olan etiket üzerinde belirtilen gerilime karşılık gelip gelmediğini kontrol edin.
• Bağlantı kesme cihazları, kablolama sistemindeki yönetmeliklere uygun olarak sabit sisteme monte edilmelidir.
• Sınıf cihazlar için, ev güç kaynağının düzgün topraklanmış olduğunu kontrol edin.
• Davlumbazı, çapı en az 120 mm olan bir boru ile, duman tahliye bacasına bağlayın. Dumanın izlediği güzergah, mümkün olduğunca kısa olmalıdır.
• Hava tahliyesi ile ilgili tüm yönetmeliklere uyulmalıdır.
• Davlumbaz aspiratörünü, (örn; şofben, şömine, vb. gibi) yanıcı duman ihtiva eden kanallara bağlamayın.
• Eğer davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılıyorsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeterli seviyede bir yerel havalandırma sağlanmış olmalıdır. Davlumbazın, elektrik akımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili mahaldeki negatif basınç, dumanın davlumbaz tarafından geriye emilmesini önlemek için, 0,04 mbar'ı aşmamalıdır.
• Hava, gaz yakma cihazlarından veya diğer yakıtlardan çıkan egzoz gazları için kullanılan bir kanaldan tahliye edilmemelidir.
• Besleme kablosu, eğer hasar görmüşse, üretici tarafından ya da bir servis teknisyeni tarafından değiştirilmelidir.
• Fişi, mevcut yürürlükteki mevzuata uygun ve erişilebilir bir prize bağlayın.
• Dumanın tahliyesi için uygulanacak teknik ve emniyet tedbirlerine ilişkin olarak, yerel makamlar tarafından belirlenen kurallara titiz bir şekilde riayet edilmesi önemlidir.

UYARI: Davlumbazı monte etmeden önce, koruyucu filmleri çıkartın.

- Davlumbaz için sadece vidalar ve uygun tipteki parçalar kullanın.

UYARI: İşbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik şokla sonuçlanabilir.

• Optik aletler ile (dürbün, büyüteç, vb.) doğrudan doğruya gözlemlemeyin.
• Davlumbazın altında flambe yemek pişirmeyin: bir yangın oluşmasına neden olabilir.
• Bu cihaz, 8 yaşının altında olmayan çocuklar tarafından ve psikolojik, fiziksel, duyusal yetenekleri sınırlı veya bilgi ve becerileri yetersiz olan kişiler tarafından, cihazın emniyetli bir şekilde nasıl kullanılacağı ve oluşabilecek tehlikeler hakkında dikkatlice denetlenmeleri ve talimatlandırılmaları şartıyla, kullanılabilir. Çocukların cihaz ile oynamadıklarından emin olun. Kullanıcı tarafından yapılacak temizlik ve bakım işlemleri, denetlenmedikleri sürece, ço

cuklar tarafından yürütülmemelidir.

• Çocukları, cihaz ile oynamadıklarından emin olarak gözlemleyin.
• Bu ev aleti, psikolojik, fiziksel, duyusal sorunları olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır.

Erişilebilen parçalar, pişirme ekipmanlarının kullanılması esnasında çok sıcak bir hal alabilirler.

• Belirtilen zaman periyodundan sonra, filtreleri temizleyin ve/veya değiştirin (yangın tehlikesi). Bakım ve temizlik paragrafına bakın.
• Davlumbaz, gaz veya diğer yakıtları kullanan başka aletlerle birlikte kullanıldığında, oda yeterli derecede havalandırılmalıdır (sadece odaya hava salınımı yapan ev aletlerine uygun değildir).
• Ürün ya da ambalajı üzerinde bulunan sembol, ürünün normal evsel atık olarak atılamayacağını gösterir. İmha edilecek ürün, elektrikli ve elektronik bileşenlerinin geri dönüşümü için, yetkili bir toplama merkezine teslim edilmelidir. Bu ürünün doğru şekilde imha edildiğinden emin olunması, aksi takdirde uygunsuz bir şekilde imhasından kaynaklanabilecek, çevre ve sağlık bakımından,

muhtemel olumsuz sonuçların önlenmesine yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için, Belediye ile, yerel atık toplama imha servisi ile ya da ürünün satın alındığı mağaza ile irtibata geçiniz.

2. KULLANIM

• Emici davlumbaz, sadece, mutfaktaki kokuları ortadan kaldırmak amacıyla, bir elektrikli ev aleti olarak kullanım için tasarlanmıştır.
• Davlumbazı, tasarlanmış olan amaçlarından farklı bir amaç için asla kullanmayın.
• Çalıştığı esnada, davlumbazın altında asla yüksek alev bırakmayın.
• Alevin yoğunluğunu, kenarları sarmadığından emin olarak, pişirme kabının alt tarafından doğru yönlendirilecek şekilde ayarlayın.
• Fritözler ve derin kızartma tavaları kullanımları esnasında sürekli olarak takip edilmelidirler: ısınmış yağ alev alabilir.

3. TEMİZLİK VE BAKIM

- Aktif karbon filtre yıkanamaz veya yenilenemez ve yaklaşık her 4 çalışma ayında bir veya çok yoğun kullanım (W) söz konusu olduğunda daha sık değiştirilmelidir.

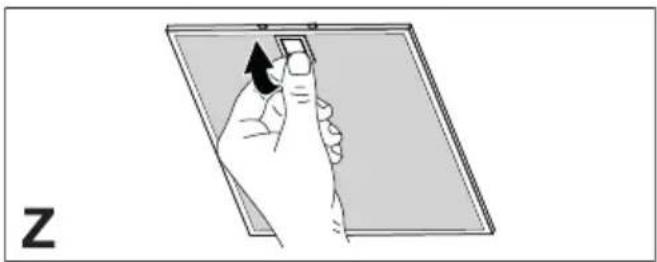

- Yağ tutucu filtrelerin her 2 çalışma ayında bir veya çok yoğun kullanılması halinde daha sık temizlenmeleri gerekir ve bu filtreler bulaşık makinesinde yıkanabilir (Z).

• Davlumbazı nemli bir bez ve nötr sıvı deterjan kullanarak temizleyin.
• Davlumbazın dış ve iç temizliğinde alkol ve silikon içeren ürünleri kullanmayın. Ürün veya parçalarından biri paslanmaz çeliktense, temizlik için aşındırıcı olmayan özel ürünler kullanın ve temizlik sırasında perdahlama hatlarını takip edin.

4. KOMUTLAR

				[22G0]	[73AT]
			[49H1]	[22A0]	[22A1]	[540N]
			[24H2]	[69HC]	[3KKG]	[72HZ]
Tuş Tuşa basış şekli		Fonksiyonu Led
A	Kısa süreli Motoru	birinci hız seviyesinde açar/kapatır. Sabit yanar
	Kısa süreli Davlum	bazı herhangi bir hızda kapatır. -
	-	Yağ Tutucu Metal Filtre doygunluk alarmını ve bunların yıkanmaları gerektiğini bildirir. Davlumbaz 100 saat çalıştıktan sonra bu alarm devreye girer.				Davlumbaz kapalıyken yavaş yanıp söner.
	-	Aktif Karbon Koku Giderici Filtre doygunluk alarmını bildirir. Davlumbaz 200 saat çalıştıktan sonra bu alarm devreye girer.				Davlumbaz kapalıyken hızlı yanıp söner.
B	Kısa süreli Motorikinci hızda çalışmaya başlar. A+B led lambaları ya-					nar.
	Tüm yükler (motor ve ışıklar) ka-palıyken uzunsüreli	Aktif Karbon Filtre alarmını etkinleştirir/devre dışı bırakır.				A led lambası 2 kez ya-nıp söner:Alarm etkinleştirilir.A led lambası 1 kez ya-nıp söner:Alarm devre dışı bırak-lır.
C	Kısa süreli	Motoru üçüncü hız seviyesinde açar.				A+C led lambaları ya-nar.
	Tüm yükler (motor ve ışıklar) ka-palıyken uzunsüreli	Filtre doygunluk alarmının sıfırlama işlemini yapar.				A led lambası 3 kez ya-nıp söner.
D	Işıklar veya mo-tor açıklken uzunsüreli	Motoru Yoğun hız seviyesinde açar.Bu hız 6 dakika zaman ayarlıdır. Süre dolduğunda, sistem otomatik o-larak daha önce seçili olan hıza döner. Motor kapalıyken etkinleştirilir-se, süre dolduğunda KAPALI moduna geçiş yapar.				A+D led lambaları yanar ancak D lambası fonksi-yonun etkinleştigini bildi-rir.
E	Kısa süreli Işıkları	en yüksek şiddette açar/kapatır.				Sabit yanar

5. IŞIKLANDIRMA

- Değiştirme için Teknik Destek'e başvurun ("Satın alma için teknik destek ile iletişime geçin").
