TALE 905 I - Exaustor FRANKE - Manual de utilização gratuito

Tipo de produto	Coifa decorativa chaminé
Marca	Franke
Modelo	TALE 905 I
Largura	90 cm
Profundidade	50 cm
Altura (min - máx)	60 - 87 cm
Peso líquido	16 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência de extração máx	650 m³/h
Nível de som (velocidade normal)	56 dB(A)
Nível de som (velocidade boost)	65 dB(A)
Número de velocidades	3 + boost
Tipo de comando	Tátil
Iluminação	LED 2 x 3 W
Tipo de filtro de gordura	Alumínio lavável
Filtro de carvão ativado	Opcional (ref. FV)
Classe energética	A
Diâmetro de evacuação	150 mm
Altura mínima acima do fogão a gás	65 cm
Altura mínima acima de uma placa elétrica	55 cm
Fluxo de ar reciclado máx	450 m³/h
Material	Inox (aço inoxidável)
Garantia	2 anos
Índice de reparabilidade	5.5/10
Manutenção do filtro de gordura	Lavagem mensal na máquina de lavar louça
Substituição do filtro de carvão	A cada 6 meses

Perguntas frequentes - TALE 905 I FRANKE

Como instalar a coifa Franke TALE 905 I ?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de que a parede suporta o peso (16 kg). Respeite as distâncias mínimas: 65 cm acima de um fogão a gás, 55 cm para uma placa elétrica. Fixe a coifa na parede com os parafusos fornecidos, conecte o duto de evacuação (diâmetro 150 mm) e ligue o aparelho a uma tomada com aterramento.

Como limpar os filtros de gordura?

Os filtros de gordura de alumínio são limpos na máquina de lavar louça (ciclo intensivo, 65°C) ou à mão com água quente e sabão. Deixe-os secar antes de recolocá-los. Limpe-os pelo menos uma vez por mês ou assim que o indicador de saturação acender.

Quando substituir o filtro de carvão?

O filtro de carvão ativado (opcional) deve ser substituído a cada 6 meses, ou mais frequentemente em caso de uso intensivo. Ele não se limpa e deve ser descartado. Use uma referência compatível Franke (ref. FV).

A coifa não liga, o que fazer?

Verifique primeiro a alimentação elétrica: a tomada está ligada e funcionando? Verifique o disjuntor. Se a tela tátil não responder, tente cortar a alimentação por 5 minutos e religar. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente.

Por que a coifa faz barulho?

Um ruído anormal pode vir de um filtro de gordura obstruído, de um parafuso solto ou de um objeto na turbina. Limpe os filtros, verifique as fixações. Se o ruído persistir, o motor pode estar com defeito. Os níveis sonoros normais são de 56 dB na velocidade normal e 65 dB no boost.

Como usar o controle remoto (se incluído)?

A coifa Franke TALE 905 I é equipada com um controle remoto infravermelho. Aponte-o para o receptor localizado na coifa. Use os botões para ligar/desligar, ajustar a velocidade (1, 2, 3, boost) e acender a iluminação. Alcance de aproximadamente 3 metros.

Qual é a altura de instalação recomendada?

A altura mínima entre a coifa e a mesa de cozimento é de 65 cm para um fogão a gás e de 55 cm para uma placa elétrica ou vitrocerâmica. A altura máxima é geralmente de 87 cm para garantir uma aspiração eficaz.

Posso usar a coifa em modo recirculação?

Sim, a coifa pode funcionar em modo recirculação (sem evacuação externa). Você deve instalar um filtro de carvão ativado (opcional) para purificar o ar antes de reinjetá-lo no ambiente. O fluxo de ar reciclado máximo é de 450 m³/h.

Como redefinir o indicador de saturação?

Após limpar os filtros de gordura ou substituir o filtro de carvão, mantenha pressionada a tecla 'Boost' (ou a tecla específica) por 5 segundos até que o indicador se apague. Consulte o manual para o procedimento exato de acordo com seu modelo.

Onde encontrar peças de reposição?

As peças de reposição (filtros, lâmpadas LED, controle remoto, motor) estão disponíveis nos revendedores autorizados Franke ou no site oficial. Use o número do modelo TALE 905 I para identificar a referência exata. A garantia legal de 2 anos cobre defeitos de fabricação.

MANUAL DE UTILIZADOR TALE 905 I FRANKE

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

- O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.

- A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância superior, é necessário respeitá-la.

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

- Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.

- Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.

- Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.

- Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.

- Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).

- Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados por corrente elétrica, a pressão negativa no aposento não de-

ve ultrapassar 0,04 mbar, para evitar que os fumos regressem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não instalação dos parafusos ou dos elementos de fixação em conformidade com estas instruções pode causar risco de choque elétrico.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

• Não cozinhe flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem ficar muito quentes durante a utilização dos fogões.

- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.

• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).
• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, a fim de eliminar os cheiros de cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando ele estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a incidir exclusivamente no

fundo da panela utilizada, sem ultrapassar o diâmetro deste, certificando-se de que não incida dos lados. - As frigideiras devem ser constantemente vigiadas durante o funcionamento, porque as gorduras e os óleos sobreaquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

- O filtro de carvão ativado não é lavável nem regenerável e deve ser substituído aproximadamente a cada 4 meses de funcionamento, ou com maior frequência em caso de utilização muito intensa (W).

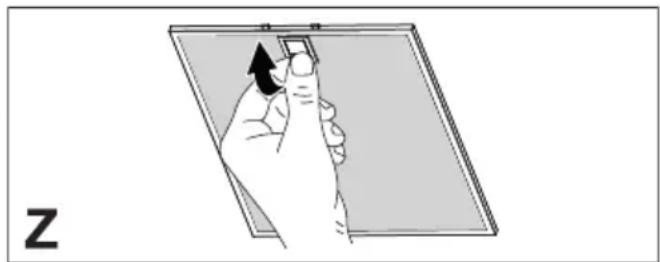

- Os filtros de gordura devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência em caso de utilização muito intensa, e podem ser lavados na máquina de lavar loiça (Z).

• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• Para a limpeza externa e interna do exaustor evite produtos com álcool ou silicone.

Se o produto ou uma das suas partes for de aço inox, utilize produtos específicos não abrasivos para a limpeza e siga as linhas do acabamento acetinado durante a limpeza.

4. COMANDOS

Tecla P	Pressão do botão	Função LED
A	Curta Liga/desliga	o motor na primeira velocidade. Fixo
	Curta Desliga o exaustor em qualquer velocidade. -
	-	Sinaliza o alarme de saturação dos Filtros de gordura metálicos e a necessidade de os lavar. O alarme entra em função após 100 horas de trabalho efetivo do exaustor.	Piscar lento com o exaustor desligado.
	-	Sinaliza o alarme de saturação do Filtro Antiodores de Carvão Ativo. O alarme entra em função após 200 horas de trabalho efetivo do exaustor.	Piscar rápido com o exaustor desligado.
B	Curta Liga o motor na segunda velocidade. Os leds A+B acendem-se.
	Longa com todas as cargas desligadas (motor e luzes)	Ativa / desativa o alarme dos Filtros de Carvão ativo.	O LED A pisca 2 vezes: alarme ativado.O LED A pisca 1 vez: alarme desativado.
C	Curta Liga o motor na terceira velocidade. Os leds A+C acendem-se.
	Longa com todas as cargas desligadas (motor e luzes)	Efetua-se o reset do alarme de saturação dos Filtros.	O LED A pisca 3 vezes.
D	Longa com luzacesa ou motor ligado	Liga o motor na velocidade Intensiva.Esta velocidade é cronometrada para 6 minutos. Uma vez terminado esse intervalo, o sistema volta automaticamente para a velocidade selecionada anteriormente. Se ativada com o motor desligado, quando o tempo terminar, passa para o modo OFF.	Os leds A+D estão ace-sos mas o led D pisca indicando a ativação da função.
E	Curta Acende/apaga as luzes à máxima intensidade. Fixo

5. ILUMINAÇÃO

- Para substituição, contacte a assistência técnica ("Para compra, contacte a assistência técnica").
