Toote tüüp	Dekoratiivne kaminaõhupuhasti
Bränd	Franke
Mudel	TALE 905 I
Laius	90 cm
Sügavus	50 cm
Kõrgus (min - max)	60 - 87 cm
Netokaal	16 kg
Elektrivarustus	220-240 V ~ 50/60 Hz
Maksimaalne väljatõmbevõimsus	650 m³/h
Müratase (tavakiirus)	56 dB(A)
Müratase (boost-kiirus)	65 dB(A)
Kiiruste arv	3 + boost
Juhtimistüüp	Puutetundlik
Valgustus	LED 2 x 3 W
Rasvafiltri tüüp	Pestav alumiinium
Aktiivsöefilter	Valikuline (viide FV)
Energiaklass	A
Väljalaske läbimõõt	150 mm
Minimaalne kõrgus gaasipliidi kohal	65 cm
Minimaalne kõrgus elektriplaadi kohal	55 cm
Maksimaalne tsirkuleeritud õhuvool	450 m³/h
Materjal	Roostevaba teras
Garantii	2 aastat
Remonditavuse indeks	5.5/10
Rasvafiltri hooldus	Igakuine pesu nõudepesumasinas
Söefiltri vahetamine	Iga 6 kuu tagant

Korduma kippuvad küsimused - TALE 905 I FRANKE

Kuidas paigaldada õhupuhasti Franke TALE 905 I?

Paigalduse peab teostama kvalifitseeritud spetsialist. Veenduge, et sein talub raskust (16 kg). Järgige minimaalseid kaugusi: 65 cm gaasipliidi kohal, 55 cm elektripliidi jaoks. Kinnitage õhupuhasti seinale kaasasolevate tüüblite abil, ühendage väljalasketoru (läbimõõt 150 mm) ja ühendage seade maandatud pistikupessa.

Kuidas puhastada rasvafiltreid?

Alumiiniumist rasvafiltrid pestakse nõudepesumasinas (intensiivtsükkel, 65°C) või käsitsi kuuma seebiveega. Laske neil kuivada enne tagasipanekut. Peske neid vähemalt kord kuus või kohe, kui küllastusnäidik süttib.

Millal vahetada söefiltrit?

Aktiivsöefilter (valikuline) tuleb vahetada iga 6 kuu tagant või sagedamini intensiivsel kasutamisel. Seda ei puhastata, vaid visatakse ära. Kasutage Franke'iga ühilduvat viidet (viide FV).

Õhupuhasti ei lülitu sisse, mida teha?

Kontrollige esmalt elektrivarustust: kas pistik on ühendatud ja töökorras? Kontrollige kaitselülitit. Kui puutetundlik ekraan ei reageeri, proovige toide 5 minutiks katkestada ja seejärel uuesti sisse lülitada. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Miks õhupuhasti mürab?

Ebanormaalne müra võib tuleneda ummistunud rasvafiltrist, lahtisest kruvist või turbiini sattunud esemest. Puhastage filtrid, kontrollige kinnitusi. Kui müra jätkub, võib mootor olla rikkis. Tavaline müratase on 56 dB tavakiirusel ja 65 dB boost-kiirusel.

Kuidas kasutada kaugjuhtimispulti (kui kaasas)?

Õhupuhasti Franke TALE 905 I on varustatud infrapuna kaugjuhtimispuldiga. Suunake see vastuvõtja poole, mis asub õhupuhastil. Kasutage nuppe sisse/välja lülitamiseks, kiiruse reguleerimiseks (1, 2, 3, boost) ja valgustuse sisselülitamiseks. Ulatus umbes 3 meetrit.

Mis on soovitatav paigalduskõrgus?

Minimaalne kõrgus õhupuhasti ja pliidi vahel on 65 cm gaasipliidi korral ja 55 cm elektri- või keraamilise pliidi korral. Maksimaalne kõrgus on tavaliselt 87 cm, et tagada tõhus imemine.

Kas ma saan kasutada õhupuhastit tsirkulatsioonirežiimis?

Jah, õhupuhasti võib töötada tsirkulatsioonirežiimis (ilma välisventilatsioonita). Peate paigaldama aktiivsöefiltri (valikuline), et õhku puhastada enne selle ruumi tagasi juhtimist. Maksimaalne tsirkuleeritud õhuvool on 450 m³/h.

Kuidas lähtestada küllastusnäidikut?

Pärast rasvafiltrite puhastamist või söefiltri vahetamist hoidke nuppu 'Boost' (või spetsiifilist nuppu) all 5 sekundit, kuni näidik kustub. Täpse protseduuri saamiseks vaadake oma mudeli juhendit.

Kust leida varuosi?

Varuosad (filtrid, LED-pirnid, kaugjuhtimispult, mootor) on saadaval volitatud Franke edasimüüjate juures või ametlikul veebisaidil. Kasutage mudelinumbrit TALE 905 I, et tuvastada täpne viide. Seaduslik 2-aastane garantii katab tootmisdefekte.

KASUTUSJUHEND TALE 905 I FRANKE

Teie enda ohutuse ja seadme õige töö tagamiseks lugege palun käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised koos seadmega, isegi juhul, kui see müüakse või antakse edasi kolmandatele isikutele. On tähtis, et kasutajad tunneksid kõiki seadme töö- ja ohutusomadusi.

⚠️ Kaablid peab ühendama väljaõppinud tehnik.

• Tootja ei vastuta mingite vigastuste või kahjustuste eest, mille põhjuseks on ebaõige paigaldamine või kasutamine.
• Minimaalne ohutu vahemaa pliidi ja õhupuhastaja vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõiku).
• Kui gaasipliidi paigaldusjuhised määravad ülaltoodust suurema vahemaa, tuleb sellega arvestada.
• Veenduge, et vooluvõrgu toide vastaks õhupuhastaja sisse kinnitatud andmeplaadil toodule.
• Kaitserelee tuleb fikseeritud süsteemi paigaldada vastavalt elektrisüsteemi määrustele.
• I klassi seadmete puhul veenduge, et majapidamistoide

oleks adekvaatselt maandatud.

• Ühendage õhupuhastaja lõõriga vähemalt 120 mm läbimõõduga toru abil. Aurud peavad läbima lühima võimaliku vahemaa.
• Järgida tuleb kõiki õhuventilatsiooni määrusi.
• Ärge ühendage õhupuhastajat põlemisaurusid (boilerid, korstnad jne) kandvate lõõridega.
• Kui õhupuhastajat kasutatakse koos mitte-elektriliste seadmetega (nt gaasiseadmed), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Õhupuhastaja kasutamisel koos seadmetega, mis ei ole elektritoitega, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude õhupuhastaja poolt ruumi tagasi imemise ohtu.
• Õhku ei tohi väljutada lõõri kaudu, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskelõõrina.
• Kahjustuste korral peab toitekaabli vahetama tootja või hooldustehnik.
• Ühendage pistik kehtivatele määrustele vastavasse ja ligipääsetavas kohas olevasse pistikupessa.
• Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondade väljastatud määrusi.

ETTEVAATUST: eemaldage enne õhupuhastaja paigaldamist kaitsekiled.

• Kasutage ainult õhupuhastajaga sobivat tüüpi kruvisid ja tööriistu. ETTEVAATUST: kruvide või kinnitusseadmete mitte vastavalt nendes juhistes kirjeldatule paigaldamine tähendab elektri- löögi ohtu.
• Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge õhupuhastaja all toitu flambeerige – võite põhjustada tulekahju.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud vaimsed, füüsilised või sensoorsed võimed või kellel puuduvad piisavad kogemused ja teadmised, võivad seda seadet kasutada, kui neid jälgitakse ja juhendatakse hoolikalt seadme ohutu kasutamise ja sellega seotud ohtude suhtes. Veenduge, et lastel ei lubataks seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada lapsed, kui nad ei ole järelevalve all.
• Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.
• Seadet ei tohi kasutada isikud (sh lapsed), kellel on piiratud vaimsed, füüsilised või sensoorsed võimed või kellel puuduvad piisavad kogemused ja teadmised, välja arva-

tud juhul, kui neid jälgitakse ja juhendatakse hoolikalt.

⚠️ Ligipääsetavad osad võivad toiduvalmistusseadmete kasutamise ajal kuumaks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Õhupuhastaja kasutamisel samaaegselt gaasi või teisi kütuseid kasutavate seadmetega peab ruumil olema piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult ruumi).
• Sümbol 📄 toote või selle pakendi peal tähendab seda, et toodet ei tohi käidelda koos tavapärase olmeprügiga. Toode tuleb käidelda spetsiaalses elektri- ja elektroonikakomponentide ümbertöötluskeskuses. Veendudes selle toote õiges käitlemises aitate hoida ära selle ebaõige käitlemise tagajärjeks olla võivaid võimalikke negatiivseid tagajärgi keskkonnale ja tervisele. Täpsemat teavet selle toote ümbertöötlemise kohta saate oma kohalikust omavalitsusest, kohalikust jäätmete kõrvaldamise teenistusest või poest, kust toode osteti.

2. KASUTAMINE

- Õhupuhasti on loodud ainult koduseks kasutamiseks köögilõhnade eemaldamiseks.

• Ärge kunagi kasutage õhupuhastit eesmärkidel, milleks see pole mõeldud.
• Ärge kunagi jätke töötava õhupuhasti alla kõrgeid leeke.
• Reguleerige leegi tugevust nii, et see oleks suunatud panni põhjale ja veenduge, et see ei ulatuks üle panni servade.
• Fritüüre tuleb kasutamise ajal pidevalt jälgida – õli võib liiga kuumaks minnes süttida.

3. PUHASTAMINE JA HOOLDUS

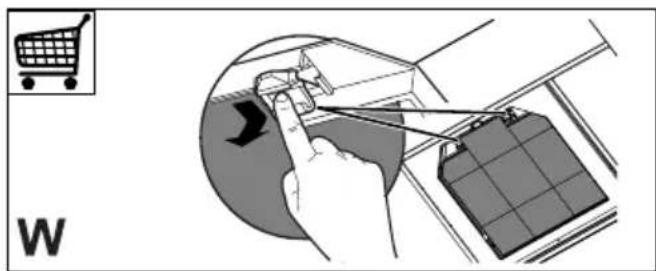

- Aktiivsöefilter ei ole pestav ega regenereeritav ning see tuleb umbes iga 4 kuu järel välja vahetada, väga intensiivse kasutamise korral sagedamini (W).

- Rasvafiltreid tuleb puhastada iga kahe kasutuskuu järel, väga intensiivse kasutamise korral sagedamini. Filtreid võib pesta nõudepesumasinas (Z).

• Puhastage õhupuhastit niiske lapi ja neutraalse puhastusvedelikuga.
• Õhupuhasti puhastamisel nii väljast kui ka seest ärge kasutage alkoholi või silikooni sisaldavaid tooteid.

Kui toode või mõni selle osa on valmistatud roostevabast terasest, kasutage puhastamiseks spetsiaalseid mitteabrasiivseid vahendeid ja järgige puhastamisel satineerimisala märkivaid jooni.

4. KASUTAMINE

Nupp Nupuvajutus Funktsioon LED
A	Lühike Lülitab mootori 1. kiiruse sisse/välja. Pidev tuli
	Lühike Lülitab öhu puhasti mistahes kiiruse välja. -
	-	See on märguanne, et metallist rasvafiltrid on küllastunud ja neid tuleb pesta. Märguanne hakkab tööle siis, kui öhupuhasti on töötanud 100 tundi.	Aeglane vilkumine, öhu-puħasti on välja lülita-tud.
	-	Annab märku aktiivsöel põhineva lõhnafiltri küllastumisest. Märguanne hakkab tööle siis, kui öhupuhasti on töötanud 200 tundi.	Kiire vilkumine, öhupu-hasti on välja lülitatud.
B	Lühike Käivitab mootori 2. kiirusel. LEDid A + B põlevad.
	Pikk vajutus, kui kõik funktsioonid on väljas (mootor ja tuled)	aktiivsöefiltrite märguande aktiveerimine/inaktiveerimine.	LED A vilgub kaks korda: märguanne on aktiveeri-tud.LED A vilgub ühe korda: märguanne on inakti-veeritud.
C	Lühike Käivitab mootori 3. kiirusel. LEDid A + C põlevad.
	Pikk vajutus, kui kõik funktsioonid on väljas (mootor ja tuled)	Lähtestatakse filtrite küllastumise märguannet.	LED A vilgub kolm korda:
D	Pikk vajutus, kui mootor ja tuled on sees	Käivitab mootori intensiivsel kiirusel.See kiirus on ajastatud 6 minutiks. Selle aja möödudes naaseb süsteem automaatselt varem valitud kiirusele. Kui see on aktiveeritud väl-ja lülitatud mootoriga, siis määratud aja möödudes lülitub välja.	LEDid A + C põlevad, LED D vilgub, andes märku funktsiooni akti-veerimisest.
E	Lühike Lülitab maksimaalsel intensiivsusel tuled sisse/välja. Pidev tuli

Nupp	Nupuvajutus Funktsioon LED
A	Lühike Lülitab motori 1. kiiruse sisse/välja. Pidev tuli
	Lühike Lülitab öhupuhasti mistahes kiiruse välja. –
	–	See on märguanne, et metallist rasvafiltrid on küllastunud ja neid tuleb pesta. Märguanne hakkab tööle siis, kui öhupuhasti on töötanud 100 tundi.	Aeglane vilkumine, öhu-puhasti on välja lülita-tud.
	–	Annab märku aktiivsöel pöhineva löhnafiltri küllastumisest. Mär-guanne hakkab tööle siis, kui öhupuhasti on töötanud 200 tundi.	Kiire vilkumine, öhupu-hasti on välja lülitatud.
B	Lühike Käivitab motori 2. kiirusel. LEDid A + B põlevad.
	Pikk vajutus, kui kõik funktsioonid on väljas (mootor ja tuled)	aktiivsöefiltrite märguande aktiveerimine/inaktiveerimine.	LED A vilgub kaks korda: märguanne on aktiveeri-tud.LED A vilgub ühe korda: märguanne on inakti-veeritud.
C	Lühike Käivitab motori 3. kiirusel. LEDid A + C põlevad.
	Pikk vajutus, kui kõik funktsioonid on väljas (mootor ja tuled)	Lähtestatakse filtrite küllastumise märguannet.	LED A vilgub kolm kora-da:
D	Pikk vajutus, kui mootor ja tuled on sees	Käivitab mootori intensiivsel kiirusel.See kiirus on ajastatud 6 minutiks. Selle aja möödudes naaseb süs-teem automaatselt varem valitud kiirusele. Kui see on aktiveeritud väl-ja lülitatud mootoriga, siis määratud aja möödudes lülitub välja.	LEDid A + C põlevad, LED D vilgub, andes märku funktsiooni akti-veerimisest.
E	Lühike Lülitab maksimaalsel intensiivsusel tuled sisse/välja. Pidev tuli

5. VALGUSTUS

- Vahetamiseks võtke palun ühendust hooldusosakonnaga („Selle ostmiseks võtke palun ühendust hooldusosakonnaga“).
