TALE 905 I - витяжка FRANKE - Безкоштовний посібник користувача

Тип продукту	Декоративна витяжка камін
Марка	Franke
Модель	TALE 905 I
Ширина	90 см
Глибина	50 см
Висота (мін - макс)	60 - 87 см
Вага нетто	16 кг
Електроживлення	220-240 В ~ 50/60 Гц
Максимальна потужність витяжки	650 м³/год
Рівень шуму (нормальна швидкість)	56 дБ(А)
Рівень шуму (прискорена швидкість)	65 дБ(А)
Кількість швидкостей	3 + прискорена
Тип керування	Сенсорне
Освітлення	LED 2 x 3 Вт
Тип жирового фільтра	Алюмінієвий, миється
Фільтр з активованим вугіллям	Опціонально (реф. FV)
Клас енергоефективності	A
Діаметр витяжного отвору	150 мм
Мінімальна висота над газовою плитою	65 см
Мінімальна висота над електричною плитою	55 см
Максимальний дебіт рециркуляції	450 м³/год
Матеріал	Нержавіюча сталь
Гарантія	2 роки
Індекс ремонтопридатності	5.5/10
Догляд за жировим фільтром	Щомісячне миття в посудомийній машині
Заміна вугільного фільтра	Кожні 6 місяців

Часті запитання - TALE 905 I FRANKE

Як встановити витяжку Franke TALE 905 I?

Встановлення повинен проводити кваліфікований фахівець. Переконайтеся, що стіна витримує вагу (16 кг). Дотримуйтеся мінімальних відстаней: 65 см над газовою плитою, 55 см для електричної плити. Закріпіть витяжку на стіні за допомогою наданих дюбелів, підключіть витяжний канал (діаметр 150 мм) та під'єднайте до заземленої розетки.

Як чистити жирові фільтри?

Алюмінієві жирові фільтри можна мити в посудомийній машині (інтенсивний цикл, 65°C) або вручну теплою мильною водою. Дайте їм висохнути перед встановленням. Мийте їх щонайменше раз на місяць або коли загориться індикатор насичення.

Коли замінювати вугільний фільтр?

Фільтр з активованим вугіллям (опціональний) потрібно замінювати кожні 6 місяців, або частіше при інтенсивному використанні. Він не миється, його викидають. Використовуйте сумісну модель Franke (реф. FV).

Витяжка не вмикається, що робити?

Спочатку перевірте електроживлення: чи підключена розетка та чи працює? Перевірте автоматичний вимикач. Якщо сенсорний екран не реагує, спробуйте вимкнути живлення на 5 хвилин, потім увімкнути знову. Якщо проблема не зникає, зверніться до сервісного центру.

Чому витяжка шумить?

Ненормальний шум може бути викликаний засміченим жировим фільтром, ослабленою гайкою або стороннім предметом у турбіні. Почистіть фільтри, перевірте кріплення. Якщо шум не зникає, можливо, несправний двигун. Нормальні рівні шуму: 56 дБ на звичайній швидкості та 65 дБ на прискореній.

Як користуватися пультом дистанційного керування (якщо входить)?

Витяжка Franke TALE 905 I оснащена інфрачервоним пультом. Направте його на приймач на витяжці. Використовуйте кнопки для ввімкнення/вимкнення, регулювання швидкості (1, 2, 3, прискорена) та ввімкнення освітлення. Дальність до 3 метрів.

Яка рекомендована висота встановлення?

Мінімальна висота між витяжкою та варильною поверхнею становить 65 см для газової плити та 55 см для електричної або склокерамічної плити. Максимальна висота зазвичай 87 см для забезпечення ефективного всмоктування.

Чи можна використовувати витяжку в режимі рециркуляції?

Так, витяжка може працювати в режимі рециркуляції (без зовнішнього відведення). Вам потрібно встановити фільтр з активованим вугіллям (опціональний) для очищення повітря перед поверненням у приміщення. Максимальний дебіт рециркуляції становить 450 м³/год.

Як скинути індикатор насичення?

Після чищення жирових фільтрів або заміни вугільного фільтра утримуйте кнопку 'Boost' (або спеціальну кнопку) натиснутою протягом 5 секунд, поки індикатор не згасне. Зверніться до інструкції для точної процедури для вашої моделі.

Де знайти запчастини?

Запчастини (фільтри, світлодіодні лампи, пульт, двигун) доступні в авторизованих дилерів Franke або на офіційному сайті. Використовуйте номер моделі TALE 905 I для визначення точної деталі. Законна гарантія 2 роки покриває виробничі дефекти.

ПОСІБНИК КОРИСТУВАЧА TALE 905 I FRANKE

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Уважно прочитайте це керівництво перед встановленням й експлуатацією приладу задля забезпечення власної безпеки та правильної роботи обладнання. Тримайте ці інструкції разом із приладом, навіть у випадку його продажу або передачі стороннім особам. Важливо, щоб користувачі ознайомились із порядком експлуатації приладу та технікою безпеки під час користування ним.

Під'єднання кабелів має виконувати досвідчений спеціаліст.

• Виробник не несе відповідальності за будь-які травми або пошкодження, отримані внаслідок неправильного монтажу або експлуатації.
• Мінімальна безпечна відстань між плитою та витяжкою становить 650 мм (деякі моделі можуть бути встановлені нижче, дивіться розділи з робочих габаритів і встановлення).
• Якщо в інструкції з монтажу газової плити зазначено більшу відстань, ніж у цьому документі, слід узяти це до уваги.
• Переконайтеся, що напруга в мережі відповідає напрузі, зазначеній на паспортній табличці, яка розташована з внутрішньої сторони витяжки.

Вимикач має бути встановлено у фіксованій системі згідно з правилами монтажу електричної проводки.

• У разі використання пристроїв класу I переконайтесь у тому, що побутове джерело живлення має відповідне заземлення.
• Під'єднайте витяжку до витяжного каналу за допомогою трубки діаметром щонайменше 120 мм. Під час відведення дим має долати якомога меншу відстань.
• Слід дотримуватися всіх норм, які стосуються вентиляції.
• Не підключайте витяжку до витяжних каналів, через які виводяться гази горіння (з бойлерів, камінів тощо).
• Якщо витяжка використовується разом із неелектричними пристроями (наприклад, пристроями, що працюють на газовому паливі), у приміщенні необхідно забезпечити достатню вентиляцію, щоб уникнути зворотної тяги відпрацьованих газів. У разі використання кухонної витяжки в поєднанні з пристроями, які працюють від неелектричних джерел енергії, від'ємний тиск у приміщенні не повинен перевищувати 0,04 мбар, щоб уникнути повторного засмоктування витяжкою газів назад у приміщення.
• Якщо витяжка використовується разом із неелектричними пристроями (наприклад, пристроями, що працюють на газовому паливі), у приміщенні необхідно забезпечити достатню вентиляцію, щоб уникнути зворотної тяги відпрацьованих газів. У разі використання кухонної витяжки в поєднанні з пристроями, які працюють від неелектричних джерел енергії, від'ємний тиск у приміщенні не повинен перевищувати 0,04 мбар, щоб уникнути повторного засмоктування

витяжкою газів назад у приміщення.

- Забороняється спрямовувати потік повітря у витяжний канал, який використовується для відведення диму від приладів, що працюють на газі або інших типах пального.

- У разі пошкодження кабелю живлення його заміну повинен здійснити представник виробника або відділу технічного обслуговування.

- Підключайте штекер до розетки, яка відповідає чинним нормам і розташована в доступному місці.

- Використання технічних і запобіжних заходів щодо викидів диму регулюється правилами, установленими місцевими органами влади й обов'язковими до виконання.

ОБЕРЕЖНО: перед встановленням витяжки зніміть захисну плівку.

- Використовуйте тільки гвинти та компоненти кріплення, призначені для витяжки.

ОБЕРЕЖНО: встановлення гвинтів або кріпильних пристроїв із порушенням наведених інструкцій може призвести до ураження електричним струмом.

- Не допускається дивитися безпосередньо на джерело світла через оптичні прилади

(бінокль, збільшувальне скло тощо).

- Не фламбуйте страви під витяжкою, оскільки це може спричинити пожежу.

- Цей прилад можуть використовувати діти віком від 8 років, особи з обмеженими фізичними, сенсорними або розумовими можливостями, а також особи, які не мають досвіду чи знань, якщо за такими особами наглядатимуть та якщо вони отримають указівки щодо безпечного користування пристроєм і розумітимуть можливі небезпеки. Дітям категорично забороняється грати з приладом. Очищення й технічне обслуговування, які має виконувати користувач, можуть виконуватися дітьми тільки за умови, що за ними наглядають.

- Стежте, щоб діти не гралися з пристроєм.

- Цей прилад не призначено для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або психічними можливостями, а також особами з відсутністю досвіду чи знань, крім випадків, коли за ними наглядають та їх було попередньо проінструктовано щодо використання пристрою.

Досяжні частини можуть дуже нагрітися під час використання з плитою

- Очищуйте й (або) замінюйте фільтри через зазначе

ний проміжок часу (існує небезпека пожежі). Див. розділ, присвячений технічному обслуговуванню й очищенню.

• У разі використання витяжки одночасно з приладами, які працюють на газі або інших видах палива, необхідно передбачити належну вентиляцію приміщення (не застосовується до приладів, які спрямовують потік повітря тільки назад у приміщення).
• Символ на виробі або його упаковці вказує, що цей виріб не можна викидати разом із побутовими відходами. Виріб необхідно здавати в спеціалізований центр переробки електричних й електронних компонентів. Доклавши зусиль до правильної утилізації цього виробу, ви допоможете запобігти можливим негативним наслідкам для довкілля та здоров'я людей, які можуть виникнути через неналежну утилізацію. Для отримання докладнішої інформації щодо утилізації цього виробу звертайтеся до місцевих органів влади, у службу утилізації побутових відходів або в магазин, де було придбано виріб.

2. ВИКОРИСТАННЯ

- Витяжка призначена винятково для побутового використання з метою усунення запахів на кухні.

• Ніколи не використовуйте витяжку не за призначенням.
• Ніколи не залишайте високе відкрите полум'я під витяжкою, коли вона працює.
• Регулюйте інтенсивність вогню, щоб він був спрямований на дно каструлі, не допускаючи, щоб вогонь охоплював її сторони.
• Під час користування фритюрницями слід постійно стежити за ними, щоб не допустити виникнення пожежі, спричиненої перегрітою олією.

3. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ОЧИЩЕННЯ

- Фільтр з активованим вугіллям не миється і не підлягає регенерації, і його слід замінювати приблизно кожні 4 місяці роботи або частіше у випадку дуже інтенсивного використання (W).

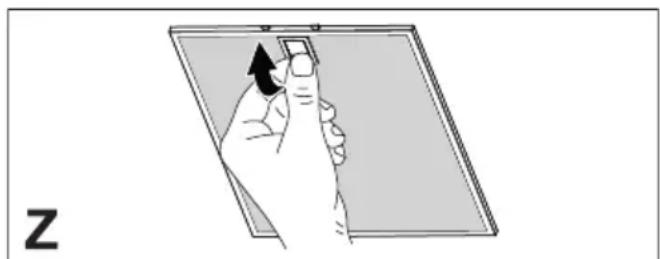

- Жирові фільтри слід чистити кожні 2 місяці роботи або частіше у разі дуже інтенсивного використання, і їх можна мити в посудомийній машині (Z).

• Очистіть витяжку вологою ганчіркою та нейтральним рідким миючим засобом.
• Для зовнішнього та внутрішнього очищення витяжки уникайте використання спиртовмісних або силіконових засобів.

Для зовнішнього та внутрішнього очищення витяжки уникайте використання спиртовмісних або силіконових засобів.

Якщо виріб або одна з його частин виготовлено з нержавіючої сталі, використовуйте для чищення спеціальні неабразивні засоби та дотримуйтеся напрямку ліній шліфування під час чищення.

Використовуйте для чищення спеціальні неабразивні засоби та дотримуйтеся напрямку ліній шліфування під час чищення.

4. КОМАНДИ

[28XA]	[1903]	[1931]
[4HB]	[4K27]	[0500]	[7A8C]
[8YHA]
Клавіша	Натискання клавіші	Функція Індикатор
А	Короткочасно Вмикає / вимикає двигун на першій швидкості. Горить постійно
	Короткочасно Вимикає витяжку на будь-якій швидкості. -
	-	Означає сигналізацію про насиченість металевих антижирових фільтрів та необхідність їх промити. Сигналізація спрацьовує через 100 годин фактичної роботи витяжки.	Повільно блимає, коли витяжка вимкнена.
	-	Сигналізує про насичення Фільтру проти запахів з Активова-ним вугіллям. Сигналізація спрацьовує через 200 годин фактичної роботи витяжки.	Швидко блимає, коли витяжка вимкнена.
В	Короткочасно Вмикає двигун на другій швидкості. Індикатори А+В сві-		тяться.
	Довготривало з усіма вимкнени-ми навантажен-нями (двигун та освітлення)	Активує/вимикає сигналізацію Фільтрів з активованим вугіл-лям.	Світлодіод А блимає 2 рази:сигналізація активова-на.Світлодіод А блимає 1 раз:сигналізація вимкнена.
С	Короткочасно	Вмикає двигун на третій швидкості.	Індикатори А+С сві-тяться.
	Довготривало з усіма вимкнени-ми навантажен-нями (двигун та освітлення)	Виконується скидання сигналізації про насиченість фільтрів.	Світлодіод А блимає 3 рази.
D	Довготривало з увімкненим світ-лом та двигу-ном	Запускає двигун на Інтенсивній швидкості.Ця швидкість має часовий проміжок у 6 хвилин. Після закінчення часу система автоматично повертається до раніше обраної швид-кості. Якщо активується при вимкненому двигуні, після закінчення часу пристрій переходить у режим OFF.	Індикатори А+Д сві-тяться, але індикатор D блимає, вказуючи на активацію функції.
Е	Короткочасно Вмикає/вимикає світло на максимальній потужності.		Горить постійно

5. ОСВІТЛЕННЯ

Зверніться до відділу технічного обслуговування для заміни («Для придбання зверніться до відділу технічного обслуговування»).
