TALE 905 I - вытяжка FRANKE - Бесплатное руководство пользователя

Тип продукта	Декоративная каминная вытяжка
Бренд	Franke
Модель	TALE 905 I
Ширина	90 см
Глубина	50 см
Высота (мин - макс)	60 - 87 см
Вес нетто	16 кг
Электропитание	220-240 В ~ 50/60 Гц
Максимальная мощность вытяжки	650 м³/ч
Уровень шума (нормальная скорость)	56 дБ(А)
Уровень шума (максимальная скорость)	65 дБ(А)
Количество скоростей	3 + ускорение
Тип управления	Сенсорное
Освещение	LED 2 x 3 Вт
Тип жирового фильтра	Алюминиевый моющийся
Угольный фильтр	Опционально (арт. FV)
Энергетический класс	A
Диаметр воздуховода	150 мм
Минимальная высота над газовой плитой	65 см
Минимальная высота над электрической плитой	55 см
Максимальный расход рециркуляционного воздуха	450 м³/ч
Материал	Нержавеющая сталь
Гарантия	2 года
Индекс ремонтопригодности	5.5/10
Уход за жировым фильтром	Ежемесячная мойка в посудомоечной машине
Замена угольного фильтра	Каждые 6 месяцев

Часто задаваемые вопросы - TALE 905 I FRANKE

Как установить вытяжку Franke TALE 905 I?

Установка должна выполняться квалифицированным специалистом. Убедитесь, что стена выдерживает вес (16 кг). Соблюдайте минимальные расстояния: 65 см над газовой плитой, 55 см для электрической плиты. Закрепите вытяжку на стене с помощью прилагаемых дюбелей, подключите воздуховод (диаметр 150 мм) и подключите прибор к заземленной розетке.

Как очистить жировые фильтры?

Алюминиевые жировые фильтры моются в посудомоечной машине (интенсивный цикл, 65°C) или вручную теплой мыльной водой. Дайте им высохнуть перед установкой. Очищайте их не реже одного раза в месяц или как только загорится индикатор насыщения.

Когда заменять угольный фильтр?

Угольный фильтр (опционально) необходимо заменять каждые 6 месяцев, или чаще при интенсивном использовании. Он не подлежит очистке и утилизируется. Используйте совместимый артикул Franke (арт. FV).

Вытяжка не включается, что делать?

Сначала проверьте электропитание: розетка подключена и работает? Проверьте автоматический выключатель. Если сенсорный экран не реагирует, попробуйте отключить питание на 5 минут, затем снова включить. Если проблема не исчезнет, обратитесь в сервисный центр.

Почему вытяжка шумит?

Необычный шум может быть вызван забитым жировым фильтром, ослабленным винтом или посторонним предметом в турбине. Очистите фильтры, проверьте крепления. Если шум не исчезает, возможно, неисправен двигатель. Нормальные уровни шума: 56 дБ на обычной скорости и 65 дБ на ускоренной.

Как использовать пульт дистанционного управления (если входит в комплект)?

Вытяжка Franke TALE 905 I оснащена инфракрасным пультом дистанционного управления. Направьте его на приемник, расположенный на вытяжке. Используйте кнопки для включения/выключения, регулировки скорости (1, 2, 3, ускорение) и включения освещения. Дальность действия около 3 метров.

Какая рекомендуемая высота установки?

Минимальная высота между вытяжкой и варочной поверхностью составляет 65 см для газовой плиты и 55 см для электрической или стеклокерамической плиты. Максимальная высота обычно составляет 87 см для обеспечения эффективного всасывания.

Могу ли я использовать вытяжку в режиме рециркуляции?

Да, вытяжка может работать в режиме рециркуляции (без внешнего воздуховода). Необходимо установить угольный фильтр (опционально) для очистки воздуха перед его возвратом в помещение. Максимальный расход рециркуляционного воздуха составляет 450 м³/ч.

Как сбросить индикатор насыщения?

После очистки жировых фильтров или замены угольного фильтра нажмите и удерживайте кнопку 'Boost' (или соответствующую кнопку) в течение 5 секунд, пока индикатор не погаснет. Обратитесь к инструкции для точной процедуры для вашей модели.

Где найти запасные части?

Запасные части (фильтры, светодиодные лампы, пульт дистанционного управления, двигатель) доступны у авторизованных дилеров Franke или на официальном сайте. Используйте номер модели TALE 905 I для точной идентификации артикула. Гарантия 2 года покрывает производственные дефекты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TALE 905 I FRANKE

1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

В целях собственной безопасности и для правильной работы прибора рекомендуется внимательно прочитать руководство, прежде чем приступить к его установке и вводу в действие. Храните руководство всегда вместе с прибором также в случае передачи его третьим лицам. Знание пользователями всех параметров работы и безопасности прибора имеет большое значение.

⚠️ Подключение электрических проводов должно выполняться компетентным специалистом.

• Изготовитель не несет ответственность за убытки, возникающие в результате неправильной установки или эксплуатации прибора.
• Безопасное расстояние между варочной панелью и всасывающей вытяжкой должно быть не менее 650 мм (некоторые модели можно устанавливать ниже; см. раздел, посвященный рабочим размерам и операциям по установке прибора).
• Если в инструкциях по установке газовой варочной панели сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров.

Проверьте соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.

• В соответствии с нормативными правилами монтажа электропроводки в стационарной электрической сети должны быть установлены разъединители.
• Для приборов класса I проверьте, чтобы в электрической сети вашего дома была предусмотрена соответствующая система заземления.
• Соедините вытяжку с дымоходом трубой, диаметр которой должен быть не менее 120 мм. Труба для отведения дыма должна быть как можно короче.
• Соблюдайте все нормативные требования по отведению отработанного воздуха.
• Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится дым, образующийся в процессе горения (например, отопительные котлы, камины и проч.)
• Если вытяжка используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался вытяжкой обратно в помещение.
• Если вытяжка используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хорошо вентилироваться.

Помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. При использовании кухонной вытяжки совместно с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар, чтобы дым не всасывался вытяжкой обратно в помещение.

- Воздух не должен выводиться из помещения по каналу для отведения продуктов горения, выделяемых приборами, работающими на газу или других горючих веществах.

• В случае повреждения кабеля питания он должен быть заменен изготовителем или техническим специалистом сервисного центра.

• Вставьте вилку в розетку, расположенную в доступном месте; тип розетки должен соответствовать действующим нормативным правилам.

- Необходимо строго соблюдать правила местных учреждений, устанавливающие технические требования и меры безопасности для систем отведения дыма.

ПРЕДУПРЕЖДЕНИЕ: прежде чем приступить к установке кухонной вытяжки, снимите с нее защитную пленку.

- Используйте только винты и метизы, пригодные для установки вытяжки.

ПРЕДУПРЕЖДЕНИЕ: использование винтов или зажимных устройств, не соответствующих указаниям данных инструкций, может привести к возникновению опасных ситуаций и к электрическим ударам.

- Не рекомендуется прямо смотреть на лампочку с помощью оптических приборов (бинокль, увеличительное стекло и проч.).

- Не готовьте блюда фламбе под вытяжкой: опасность возникновения пожара.

- Прибором могут пользоваться дети старше 8 лет и лица с ограниченными психическими, физическими и сенсорными возможностями или не имеющие достаточного опыта и знаний, но только под присмотром ответственных лиц и при условии, что они обучены правилам безопасной эксплуатации прибора и знают о связанных с его неправильным использованием опасностях. Следите, чтобы дети не играли с прибором. К операциям по очистке и уходу за бытовым прибором, которые должен выполнять пользователь, могут допускаться и дети, но только под присмотром взрослых.

• Следите, чтобы дети не играли с прибором.
• Запрещается пользоваться прибором лицам (а также детям) с ограниченными психическими, физическими и сенсорными возможностями или не имеющим достаточного опыта и знаний; в противном случае они должны быть должным образом обучены и находиться под наблюдением.

Доступные части прибора могут сильно нагреваться в процессе приготовления пищи.

• Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара). См. раздел, посвященный уходу и очистке прибора.
• В помещении должна быть предусмотрена соответствующая вентиляция, когда вытяжка используется одновременно с приборами, работающими на газу или другом топливе (это правило не распространяется на приборы, выпускающие воздух только в помещение).

- Символ 📄 на изделии или на упаковке указывает, что прибор нельзя выбрасывать как обычный бытовой мусор. Прибор, подлежащий уничтожению, необходимо сдать в специальный сборный пункт для повтор-

ного использования электрических и электронных компонентов. Пользователь, правильно сдающий прибор на переработку, помогает предотвратить потенциальные негативные последствия для окружающей среды и для здоровья людей, возникающие в случае неправильного его уничтожения. За более подробной информацией о вторичном использовании прибора обращайтесь в городской совет, в местную службу по переработке отходов или в магазин, где прибор был приобретен.

2. ЭКСПЛУАТАЦИЯ

• Всасывающая вытяжка предназначена только для применения в быту для удаления из кухни запахов готовки.
• Никогда не пользуйтесь вытяжкой в иных целях, отличных от тех, для которых она предназначена.
• Никогда не оставляйте высокое пламя под вытяжкой, находящейся в работе.
• Отрегулируйте силу пламени таким образом, чтобы оно оставалось под дном емкости для готовки и не вырывалось за его пределы.
• При готовке во фритюрнице постоянно следите за ее работой: сильно нагретое масло может воспламениться.

3. ОЧИСТКА И УХОД

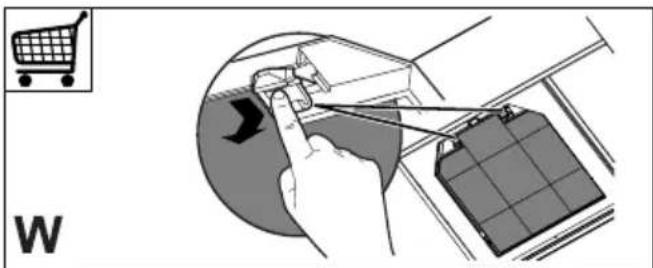

- Фильтр с активированным углем нельзя ни мыть, ни регенерировать, его необходимо заменять примерно каждые 4 месяца работы или чаще, в случае очень интенсивного использования (W).

- Жироулавливающие фильтры необходимо очищать каждые 2 месяца работы или чаще, в случае очень интенсивного использования; их можно мыть в посудомоечной машине (Z).

- Протрите вытяжку влажной тканью, используя нейтральное жидкое моющее средство. - Для очистки наружных и внутренних поверхностей вытяжки не используйте спиртосодержащие или силиконовые средства.

Если изделие или одна из его частей изготовлены из нержавеющей стали, используйте для чистки специальные неабразивные средства и во время чистки следуйте линиям сатинированного покрытия.

4. ОРГАНЫ УПРАВЛЕНИЯ

Кнопка	Нажатие кнопки	Функция Световой	индикатор
A	Короткое Включает/выключает двигатель на первой скорости. Горит, не мигая
	Короткое Отключает вытяжку на любой скорости. -
	-	Подается аварийный сигнал насыщения металлических жироулавливающих фильтров и сообщается о необходимости их промыть. Аварийный сигнал подается через 100 часов реальной работы вытяжки.	Медленное мигание при выключенной вытяжке.
	-	Подается аварийный сигнал насыщения фильтра с активированным углем для удаления запахов. Аварийный сигнал подается через 200 часов реальной работы вытяжки.	Быстрое мигание при выключенной вытяжке.
В	Короткое Включает двигатель на второй скорости. Светодиоды А и В го-		рят.
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Включение/выключение аварийного сигнала фильтров с активированным углем.	Светодиод А мигает 2 раза:аварийный сигнал ак-тивирован.Светодиод А мигает 1 раз:аварийный сигнал от-ключен.
С	Короткое Включает двигатель на третьей скорости. Светодиоды А и С го-
	Длительное нажатие, когда все нагрузки выключены (двигатель + подсветка)	Выполняется сброс аварийного сигнала насыщения фильтра.	Светодиод А мигает 3 раза.
D	Длительное нажатие с включенным освещением или двигателем	Запускает двигатель на высоких оборотах.Эта скорость активна в течение 6 минут. По истечении этого времени система автоматически вернется к ранее выбранной скорости. Если функцию активировать при выключенном двигателе, по истечении времени устройство переходит в режим ВЫКЛ.	Светодиоды А и Д го-рят постоянно, а све-тодиод D мигает, ука-зывая на активацию функции.
E	Короткое	Включение/выключение освещения на максимальной интенсивности.	Горит, не мигая

5. ОСВЕЩЕНИЕ

- Для замены ламп обращайтесь в центр технического обслуживания.
