Produkto tipas	Dekoratyvinis kamininis gartraukis
Prekės ženklas	Franke
Modelis	TALE 905 I
Plotis	90 cm
Gylis	50 cm
Aukštis (min - maks)	60 - 87 cm
Grynasis svoris	16 kg
Elektros maitinimas	220-240 V ~ 50/60 Hz
Maksimali ištraukimo galia	650 m³/h
Triukšmo lygis (normalus greitis)	56 dB(A)
Triukšmo lygis (boost greitis)	65 dB(A)
Greičių skaičius	3 + boost
Valdymo tipas	Liečiamas
Apšvietimas	LED 2 x 3 W
Riebalų filtro tipas	Skalbti tinkamas aliuminis
Aktyvintos anglies filtras	Pasirenkamas (ref. FV)
Energijos klasė	A
Išmetimo skersmuo	150 mm
Minimalus aukštis virš dujinės viryklės	65 cm
Minimalus aukštis virš elektrinės kaitlentės	55 cm
Maksimalus recirkuliuoto oro srautas	450 m³/h
Medžiaga	Nerūdijantis plienas
Garantija	2 metai
Remontuojamumo indeksas	5.5/10
Riebalų filtro priežiūra	Mėnesinis plovimas indaplovėje
Anglies filtro keitimas	Kas 6 mėnesius

Dažnai užduodami klausimai - TALE 905 I FRANKE

Kaip sumontuoti gartraukį Franke TALE 905 I?

Montavimą turi atlikti kvalifikuotas specialistas. Įsitikinkite, kad siena gali atlaikyti svorį (16 kg). Laikykitės minimalių atstumų: 65 cm virš dujinės viryklės, 55 cm virš elektrinės kaitlentės. Pritvirtinkite gartraukį prie sienos naudodami pateiktus kaiščius, prijunkite išmetimo kanalą (150 mm skersmens) ir prijunkite prietaisą prie įžeminto lizdo.

Kaip išvalyti riebalų filtrus?

Aliumininius riebalų filtrus galima plauti indaplovėje (intensyvus ciklas, 65°C) arba rankomis su šiltu muiluotu vandeniu. Prieš įdėdami atgal, leiskite jiems išdžiūti. Valykite juos bent kartą per mėnesį arba kai užsidega prisotinimo indikatorius.

Kada pakeisti anglies filtrą?

Aktyvintos anglies filtrą (pasirenkamą) reikia keisti kas 6 mėnesius arba dažniau, jei naudojama intensyviai. Jo negalima plauti, jį reikia išmesti. Naudokite suderinamą Franke (ref. FV) atsarginę dalį.

Gartraukis neįsijungia, ką daryti?

Pirmiausia patikrinkite elektros maitinimą: ar lizdas įjungtas ir veikiantis? Patikrinkite jungiklį. Jei liečiamasis ekranas nereaguoja, pabandykite išjungti maitinimą 5 minutėms, o tada vėl įjungti. Jei problema išlieka, kreipkitės į klientų aptarnavimo tarnybą.

Kodėl gartraukis triukšmauja?

Neįprastą triukšmą gali sukelti užsikimšęs riebalų filtras, atsilaisvinęs varžtas ar daiktas turbinoje. Išvalykite filtrus, patikrinkite tvirtinimus. Jei triukšmas išlieka, gali būti sugedęs variklis. Įprasti triukšmo lygiai yra 56 dB normaliu greičiu ir 65 dB boost režimu.

Kaip naudotis nuotolinio valdymo pultu (jei yra)?

Gartraukis Franke TALE 905 I turi infraraudonųjų spindulių nuotolinio valdymo pultą. Nukreipkite jį į imtuvą, esantį ant gartraukio. Mygtukais galite įjungti/išjungti, reguliuoti greitį (1, 2, 3, boost) ir įjungti apšvietimą. Veikimo nuotolis apie 3 metrus.

Koks rekomenduojamas montavimo aukštis?

Minimalus aukštis tarp gartraukio ir kaitlentės yra 65 cm dujinei viryklei ir 55 cm elektrinei arba stiklo keramikos kaitlentei. Maksimalus aukštis paprastai yra 87 cm, kad būtų užtikrintas efektyvus siurbimas.

Ar galiu naudoti gartraukį recirkuliacijos režimu?

Taip, gartraukis gali veikti recirkuliacijos režimu (be išorinio išmetimo). Turite sumontuoti aktyvintos anglies filtrą (pasirenkamą), kad oras būtų išvalytas prieš grąžinant jį į patalpą. Maksimalus recirkuliuoto oro srautas yra 450 m³/h.

Kaip atstatyti prisotinimo indikatorių?

Išvalę riebalų filtrus arba pakeitę anglies filtrą, laikykite nuspaudę mygtuką 'Boost' (arba konkretų mygtuką) 5 sekundes, kol indikatorius užges. Norėdami sužinoti tikslią procedūrą pagal jūsų modelį, žiūrėkite instrukciją.

Kur rasti atsargines dalis?

Atsargines dalis (filtrai, LED lemputės, nuotolinio valdymo pultas, variklis) galima įsigyti pas įgaliotus Franke pardavėjus arba oficialioje svetainėje. Naudokite modelio numerį TALE 905 I, kad nustatytumėte tikslią atsarginę dalį. Įstatyminė 2 metų garantija apima gamybos defektus.

NAUDOJIMO INSTRUKCIJA TALE 905 I FRANKE

Kad būtumėte saugus ir būtų užtikrintas tinkamas įrenginio veikimas, prieš montavimą ir naudojimą atidžiai perskaitykite šį vadovą. Laikykite šias instrukcijas su įrenginiu, net jei jis parduodamas arba perduodamas trečiosioms šalims. Svarbu, kad naudotojai žinotų visus įrenginio veikimo ir saugumo techninius duomenis.

⚠️ Laidus sujungti privalo apmokytas technikas.

• Gamintojas nebus laikomas atsakingas dėl sužalojimų ar žalos, kuri buvo padaryta dėl netinkamo montavimo arba naudojimo. - Minimalus saugus atstumas tarp dujų degiklio viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. darbinių gabaritų ir montavimo paragrafus). - Jei dujinio degiklio montavimo instrukcijose nurodyta, kad atstumas turi būti didesnis, negu nurodyta anksčiau, į tai turi būti atsižvelgta. - Patikrinkite, ar elektros tinklo pajėgumai atitinka duomenis, nurodytus duomenų plokštelėje, tvirtinamoje gartraukio viduje. - Automatiniai išjungikliai sistemoje turi būti montuojami

pagal elektros laidų įrengimo taisykles.

• I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas įžeminimas.
• Prijunkite gartraukį prie dūmtraukio naudodami vamzdį, kurio minimalus skersmuo yra 120 mm. Išmetamos medžiagos turi būti šalinamos kuo trumpesniu atstumu.
• Reikia laikytis visų ventiliavimo angoms keliamų reikalavimų.
• Gartraukio vamzdžių nejunkite prie dūmtraukių, per kuriuos šalinami degimo metu susidarę dūmai (pvz., boilerių, kaminų ir t. t.).
• Jei gartraukis naudojamas kartu su neelektriniais įrenginiais (pvz., dujiniais įrenginiais), būtina užtikrinti pakankamą oro ventiliaciją, kad būtų apsisaugota nuo atgal sugrįžtančio išmetamų dujų srauto. Jei virtuvės gartraukis yra naudojamas kartu su įrenginiais, kurie nėra varomi elektra, neigiamas slėgis patalpoje neturi viršyti 0,04 mbar, kad gartraukis garų ir dūmų nestumtų atgal į patalpą.
• Oras neturi būti šalinamas per dūmtraukį, kuris taip pat naudojamas išmetamosioms medžiagoms, atsiradusioms įrenginiuose deginant dujas ar kitą kurą, šalinti.
• Jei elektros laidas pažeidžiamas, jį turi pakeisti gamintojas

arba kvalifikuotas specialistas.

- Įkiškite kištuką į lizdą, atitinkantį esamus reikalavimus, esantį lengvai prieinamoje vietoje.

- Privaloma atidžiai laikytis vietos valdžios institucijų nustatytų taisyklių dėl dūmų šalinimo techninių ir saugos priemonių.

DĖMESIO: prieš montuodami gartraukį nuimkite apsaugines plėveles.

- Naudokite tokius sraigtus ir montavimo detales, kurios yra tinkamos gartraukiui.

DĖMESIO: jei montuojant sraigtus ar tvirtinimo detales nebus laikomasi šioje instrukcijoje nurodytų reikalavimų, gali iškilti elektros smūgio pavojus.

- Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus ir t. t.).

- Po trauktuvu neruoškite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.

- Šį įrenginį gali naudoti vyresni kaip 8 metų vaikai ir asmenys su ribotomis psichinėmis, fizinėmis ir jutiminėmis galimybėmis ar turintys nepakankamai patirties ir žinių, su sąlyga, kad jie bus atidžiai prižiūrimi ir jiems bus paaiškinta, kaip įrenginį saugiai naudoti ir kokį pavojų jis kelia. Pasirūpinkite, kad vaikams nebūtų leidžiama žaisti su šiuo įrenginiu.

Naudotojo atliekamus valymo ir priežiūros darbus neleidžiama atlikti vaikams, išskyrus atvejus, kai jie gali atlikti tokius darbus prižiūrimi.

- Prižiūrėkite vaikus, kad jie nežaistų su įrenginiu.

- Šio įrenginio negali naudoti asmenys (įskaitant vaikus) su ribotomis psichinėmis, fizinėmis ir jutiminėmis galimybėmis ar turintys nepakankamai patirties ir žinių, išskyrus atvejus, jei jie yra prižiūrimi ir apmokyti atlikti tokius darbus.

Jei viryklės naudojamos, rankomis liečiamos dalys gali būti karštos.

- Išvalykite ir (arba) pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.

- Kai gartraukis yra tuo pačiu metu naudojamas su įrenginiais (netaikoma įrenginiams, kurie tik šalina orą į patalpą), naudojančiais dujas ir kitas kuro rūšis, patalpa turi būti tinkamai vėdinama.

- Ant gaminio ar jo pakuotės esantis simbolis nurodo, kad šis gaminys negali būti šalinamas su įprastomis buitinėmis atliekomis. Šis gaminys turi būti utilizuojamas specialiame elektriniams ir elektroniniams gaminiams skirtame perdirbimo centre. Pasirūpindami tinkamu gaminio utilizavimu, padėsite apsaugoti supančią aplinką ir sveikatą nuo galimų neigiamų pasekmių, kurios gali atsirasti dėl netinkamo utilizavimo.

Norėdami gauti daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į vietos municipalines institucijas, vietos atliekų tvarkymo tarnybas arba į parduotuvę, kurioje gaminį įsigijote.

2. NAUDOJIMAS

• Ištraukiantis gartraukis yra skirtas išimtinai naudoti buityje šalinant virtuvės kvapus.
• Niekada nenaudokite gartraukio kitiems tikslams, išskyrus tuos, kuriems jis skirtas. • Kai prietaisas dirba, po juo niekada nepalikite didelės ugnies liepsnos.
• Sureguliuokite liepsnos intensyvumą, kad ji būtų nukreipta į keptuvės apačią ir neapimtų jos šonų.
• Naudojamos gruzdintuvės turi būti nuolat prižiūrimos: per karštas aliejus gali užsidegti.

3. VALYMAS IR PRIEŽIŪRA

- Aktyviosios anglies filtras negali būti plaunamas ar regeneruojamas ir turi būti pakeistas maždaug kas 4 veikimo mėnesius arba dažniau, jei naudojama labai intensyviai (W).

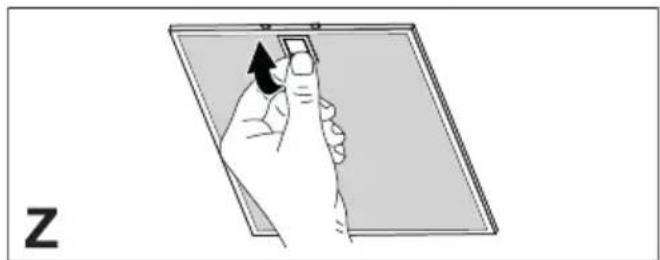

- Riebalų filtrai turi būti valomi kas 2 veikimo mėnesius arba dažniau, jei naudojama labai intensyviai ir juos galima plauti indaplovėje (Z).

• Gartraukį valykite drėgna šluoste ir skystu neutraliu plovikliu.
• Gartraukio išorei ir vidui valyti nenaudokite alkoholinių arba silikoninių produktų. Jei produktas arba viena iš jo dalių yra iš nerūdijančio plieno, valymui naudokite specialius nebraižančius produktus ir valydami vadovaukitės satino apdailos linijomis.

4. VALDIKLIAI

	[6v20]	[6v40]	[6v70]
[7v21]	[7v22]	[7v23]	[7v24]
[8v25]	[8v26]	[8v27]	[8v28]
[9v29]	[9v30]	[9v31]	[9v32]
Mygtukas	Klavišo paspaudima s	Funkcija Šviesos diodas
A	Trumpas ljungia / išjungia variklj veikti pirmu greičiu. Dega nuolat
	Trumpas lšjungia gartraukj jam veikiant bet koku greičiu. -
	-	Praneša apie metalinių riebalų filtrų prisotinimo pavjoaus signalą ir poreikį juos išplauti. Pavojaus signalas pradeda veikti po 100 realių gartraukio veikimo valandų.	Lėtai mirksi, kai gartraukis išjungtas.
	-	Praneša apie kvapų filtro ir aktyviosios anglies filtro prisotinimo pavjoaus signalą. Pavojaus signalas pradeda veikti po 200 realių gartraukio veikimo valandų.	Greitai mirksi, kai gartraukis išjungtas.
B	Trumpas ljungia variklj veikti antru greičiu. Dega šviesos diodai		A+B.
	Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Suaktyvina / išjungia aktyviosios anglies filtrų pavjoaus signalą.	Šviesos diodas A mirksi 2 kartus:pavojaus signalas suak-tyvintas.Šviesos diodas A mirksi 1 kartą:pavojaus signalas iš-jungtas.
C	Trumpas ljungia variklj veikti trečiu greičiu. Dega šviesos diodai A+C.
	Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Atliekamas filtrų prisotinimo pavjoaus signalo atstatymas.	Šviesos diodas A mirksi 3 kartus.
D	Ilgas su veikian-čia šviesa ir vari-kliu	ljungia variklj veikti Intensyviu greičiu.Sis greitis išlieka 6 minutes. Pasibaigus laikui, sistema automatiškai grižta prie ankstesnio pasirinkto greičio. Jei suaktyvinta tuomet, kai variklis išjungtas, pasibaigus laikui, pereinama prie režimo ISJUNG-TA.	Šviesos diodai A+D de-ga, bet šviesos diodas D mirksi nurodydamas apie funkcijos suaktyvi-nimą.
E	Trumpas ljungia / išjungia lempas veikti maksimaliu intensyvumu. Dega nuolat

5. APŠVIETIMAS

- Norėdami jį pakeisti, kreipkitės į Priežiūros skyrių (dėl lempučių pirkimo taip pat kreipkitės į Priežiūros skyrių).
