RC-30 - Looper ROLAND - Gratis gebruiksaanwijzing en handleiding

Producttype	Dubbele track looper (Dual Track Looper)
Merk	ROLAND
Model	RC-30
Afmetingen	173 (L) x 158 (D) x 57 (H) mm
Gewicht	1,2 kg (inclusief batterijen)
Voeding	9 V DC: 6 AA alkaline batterijen (LR6) of netadapter PSA (optioneel)
Stroomverbruik	195 mA (max.)
Batterijduur	Ongeveer 7,5 uur (alkaline)
Aantal loops	Maximaal 99
Maximale opnameduur	Ongeveer 3 uur totaal
Aantal sporen	2
Opnameformaat	WAV (44,1 kHz, 16-bit lineair, stereo)
Ingangen	MIC IN (XLR, fantoomvoeding 48 V), INST IN L/MONO en R (6,35 mm jack), AUX IN (stereo mini-jack)
Uitgangen	OUTPUT L/MONO en R (6,35 mm jack)
USB-interface	USB 2.0/1.1 (mass storage)
Ingebouwde effecten	LOOP FX : BEND DOWN, STEP PHASER, SWEEP FILTER, TEMPO DELAY, Lo-Fi
Ingebouwde ritmes	10 typen (Hi-Hat, Rock, Pop, Funk, enz.)
Pedaal	2 pedalen (links: opname/overdub/afspelen; rechts: stop/tap tempo)
Onderhoud en reiniging	Reinigen met een droge, zachte doek; vermijd oplosmiddelen; bescherm het apparaat tegen vocht en schokken
Veiligheid	Niet uitschakelen tijdens opname of opslag; gebruik alleen de gespecificeerde netadapter; let op de polariteit van de batterijen
Onderdelen en repareerbaarheid	PSA serie netadapter, voetschakelaars FS-5U/FS-6; reparatie door een erkend Roland servicecentrum
Algemene informatie	Gebruiksaanwijzing beschikbaar om te downloaden; gedeponeerd handelsmerk BOSS/Roland

Veelgestelde vragen - RC-30 ROLAND

Hoe sla ik een opgenomen loop op?

Druk op de WRITE-knop om de opslagmodus te openen. Gebruik de ▼/▲-knoppen om een leeg loopgeheugen te selecteren, druk dan nogmaals op WRITE om te bevestigen. Het PLAY-lampje knippert snel tijdens de bewerking; schakel het apparaat op dat moment niet uit.

Hoe verwijder ik een loop?

Selecteer het loopgeheugen dat u wilt verwijderen met ▼/▲, druk op DELETE, druk dan nogmaals op DELETE om te bevestigen. Het PLAY-lampje knippert snel tijdens het verwijderen.

Hoe gebruik ik automatische opname?

Houd de TAP TEMPO-knop minimaal twee seconden ingedrukt, het scherm toont 'no'. Gebruik ▼/▲ om 'AU' (Auto) te selecteren. De opname start zodra u speelt of geluid wordt gedetecteerd.

Hoe sluit ik de RC-30 aan op een computer?

Sluit de RC-30 via een standaard USB-kabel aan op uw computer. Het apparaat verschijnt als een station met de naam BOSS_RC-30. U kunt WAV-bestanden kopiëren naar de mappen in de map ROLAND-WAVE (bijvoorbeeld 001_1 voor geheugen 1, spoor 1). Om los te koppelen, gebruikt u de optie 'Apparaat veilig verwijderen' op de computer en druk vervolgens op RHYTHM ON/OFF.

Hoe stel ik het tempo van een loop in?

Druk meerdere keren op de TAP TEMPO-knop (of het rechterpedaal bij stilstand) om het gewenste tempo in te stellen. Het tempo kan alleen worden gewijzigd voor opgeslagen loops en binnen bepaalde grenzen (de loop moet minimaal 1,5 seconde duren).

Wat te doen als het geheugen vol is (FL-fout)?

Het scherm toont 'FL' wanneer het interne geheugen vol is. Verwijder onnodige loops met de DELETE-knop (pagina 10 van de handleiding) of sla belangrijke gegevens op uw computer op via USB voordat u verwijdert.

Hoe activeer ik het LOOP FX-effect?

Druk op de LOOP FX ON/OFF-knop (of twee keer op het linkergedaal) om het effect in/uit te schakelen. Gebruik de TYPE-knop om te kiezen uit de 5 effecten: BEND DOWN, STEP PHASER, SWEEP FILTER, TEMPO DELAY of Lo-Fi.

Wat is de batterijduur?

Met nieuwe AA alkaline batterijen (LR6) is de batterijduur ongeveer 7,5 uur. Zink-koolstof batterijen gaan ongeveer 1,5 uur mee. Het gebruik van een netadapter (PSA-serie) wordt aanbevolen voor langdurig gebruik.

Hoe formatteer ik het interne geheugen?

Houd het linkerpedaal ingedrukt terwijl u het apparaat inschakelt (steek een connector in OUTPUT L). Het scherm toont 'FII'. Druk op RHYTHM ON/OFF, laat het pedaal los, druk vervolgens op WRITE om het formatteren te starten. Alle gegevens worden gewist.

Waarom stopt de opname niet onmiddellijk?

Als het ritme is ingeschakeld of als de loop korter is dan de minimale duur (ongeveer 1,5 seconde), past het apparaat de duur automatisch aan. De opname kan doorgaan tot het einde van de huidige maat. Gebruik indien nodig de stopmodus 'Afspelen tot einde'.

GEBRUIKSAANWIJZING RC-30 ROLAND

Gebruikershandleiding

Owner's Manual

Gebruikershandleiding

• Dit apparaat bevat demofrases (90-99). Wanneer deze worden verwijderd, können ze nicht worden hersteld. Maak hiervan een back-up volgens de beschrijving in "Een back-up maar uw computer maken" (p. 15).
• Dit apparaat gaat over op de slaapstand (energiebesparingsstand) wonneer er tien uur zich verzstreken nadat het apparaat voor het LAST is gebrukt of na de laatste audio-invoer als het apparaat in de Stop-modus staat.

U kunt voorkomen dat het apparaat overgaat op de slaapstand door het linkerpedaalijdens het inschaken in te drukken en dit gedurende vrij seconden vast te houden (p. 17).

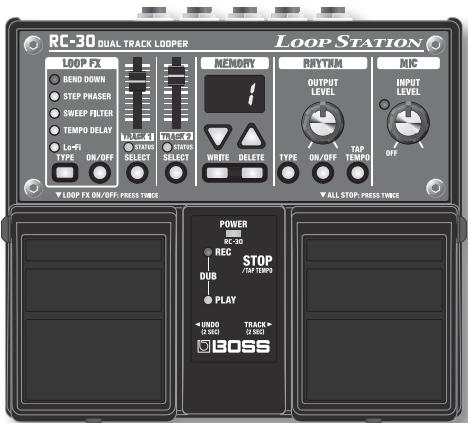

Hoofdfuncties

Welkom bij het Loop Station!

De RC-30 is een pedaalrecorder waarmee u audiofrases kurz opnemen van uw gitaar, zang, enz. en deze kurz afspelen door het pedaal te bedieren. U kurz een breed德拉 aan uitvoeringen maken door geluid inlagen op te bouwen terwijl u real-time aan het opnemen en afspelen bent.

• In het frasegeheugen können tot 99 verschillende loopfrases worden opgeslagen voor in het totaal 3aar (* totaal voor alle frases).
• Het opnemen van meerdere sporen biedt een breed Scala aan spelelmogelijkheden.
  Audio kan worden ingevoerd in stereo.
• Naast een connector voor een gitaar is het apparaat ook voorzien van een MIC- en AUX IN-connector. U kunt een microfoon aansluiten en een loopopname van uw stem makes of muziek opnemen van uw digitale audiospeler.
• Ogenomen frases können via USB maar uw computer worden gekopieerd of WAV-bestanden van uw computer können in de RC-30 worden geladen en worden afgespeeld als loops (p. 14).
• U(Int) - U (p. 14).

Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt:"HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OMERKINGEN"(bijgeleverd op een apart blad). Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat.

Omer bovendien zeker van teল dat u elke functie van uw十几年e apparaat goed begrijpt, leest u best de hele handledig. De handeling moet als handige referentie worden bewaard en voorhanden zich.

Hoofdfunctions 1

Batterijnenplaatsen. 3

Panelbelsbchrijvingen 4

De stroom inschakelen 7

Basisbediening 8

Een frasegeheugen selecteren 8

Het huidige spoor selecteren 8

Opnemen. 8

Eenmalig afspelen. 9

Overdubben 9

Afspelen in loops. 9

Stop 9

Een frase opslaan. 10

Een frase verwijdersen 10

Instellen hoe een frase worden afgespeeld/ gestopt (Stop-modus/Eenmalig afspelen) 10

Overdubben annuleren (Undo/Redo/Track Clear) 11

Functies Automatisch opnemen/Opnennen na aftellen 11

Ritmes 12

Een ritme latent klinken 12

Het tempo instellen 12

Het ritmetype instellen 12

De maataanduiding instellen 13

• Het opnemen, dupliceren, distribuieren, verkopen, leaseen, uitvoeren of uitzenden van materiaal onder auteursrecht (muziek, beeldende kunst, uitzendingen, liveoptredens, enz.) dat geheel of gedeeltelijk eigendom is van eenerde, is wettelijk Niet togeteastaan zonder de toestemming van de auteursrechtigeenaar.
• Gebruik dit product Niet voor doeleinden die konnen leiden tot een inbreuk op een auteursrecht dat eigendom is van een derde. Wij aanvaarden geen enkele verantwoordelijkheid voor inbreuken op auteursrechten van derden die ontstaan uit uw gebruik van dit product.
• Het auteursrecht op inhoud van dit product (de geluidsgegevens, stijlgewevens, begeleidingspatronen, frasegeveens, audioloops en afbeeldingsgeveens) is voorbehonden aan Roland Corporation.
• Het is kopers van dit product toegestaan genoemde inhoud te gebruiken voor het makeen,uitvoeren, opnemen en distribuieren van oorspronkelijke muziek.
• Het is kopers van dit product NIET toegestaan genoemde inhoud in oorspronkelijke of aangepaste vorm te extraheren met de bedoeling opgenomen media van genoemde inhoud te distribuieren of deze beschikbaar te make np een computernetwork.
• BOSS en Loop Station zijn gedeponeerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.

LOOP FX gebruiken 14

LOOP FX in-/uitschakelen 14

Het LOOP FX-type instellen 14

Aansluiten op uw computer via USB 14

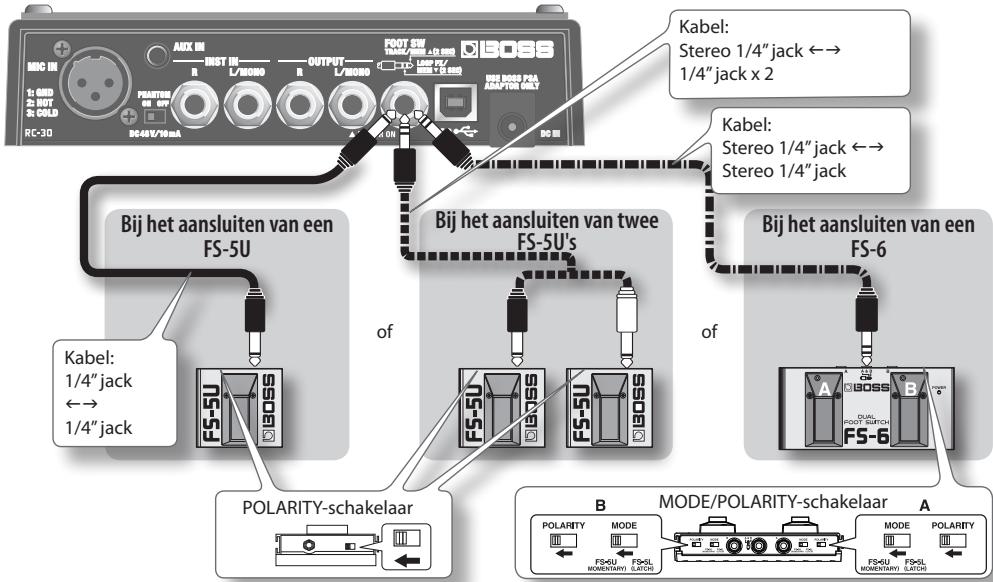

Aansluiten op een externe voetschakelaar .. 16

Bij het aansluiten van een FS-5U 16

Bij het aansluiten van twee FS-5U's of een FS-6... 16

Overigeinstellungen 17

Over de slaapstand. 17

De sloapstand uitschakelen 17

De sloapstand inschakenen (standaardinstelling). 17

De schakelvolgorde van Opnemen

Overdubben Afspelen wijzigen 17

Het interne geheugen formatteren 17

Problemen oplossen 18

Overzicht van foutmeldingen. 18

Andereindicatiosopdedisplay. 19

Specificities 20

• Alle in dit document genoemde productnamen zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaards.
• De schermafeebeldingen in dit document zijn gebruikt in overeenstemming met de richtlijnen van Microsoft Corporation.
• MMP (Moore Microprocessor Portfolio) verwijd maar een patentportfolio betreffende de architectuur van microprocessors die is ontwikkeld door Technology Properties Limited (TPL). Roland heeft deze technologie in licentie genomen van de TPL Group.
• Het SD-logo (S) en SDHC-logo (S) maar handelsmerken van SD-3C, LLC.
• Dit product bevat het eCROS geintegreerde softwareplatform van eSOL Co.,Ltd.
  eCROS is een handelsmerk van eSOL Co., Ltd. in Japan.
• Met digitale lettertekens van Yourname, Inc.
  Digitale lettertekens: Copyright © Yourname, Inc.

Alle rechten voorbehonden. Niets UIT deze uitgave mag op enige manier worden gereprodueerd zonder schriftelijk toestemming van BOSS CORPORATION.

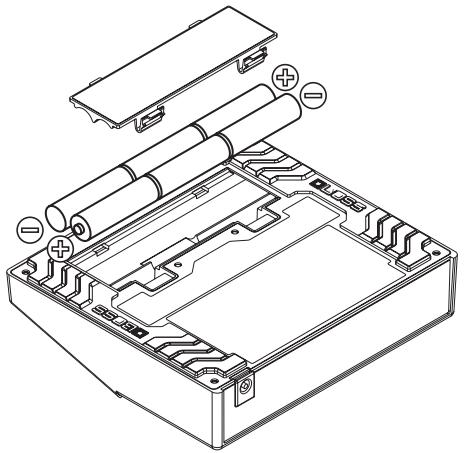

Plaats de bijgeleverde batterijen volgens de afbeelding en zorg ervoor dat u de juiste polariteit aanhoudt.

• Onjuist gebruik van batterijen, oplaadbare batterijen of oplaadapparaat kan lekkage, oververhitting of explosie verroorzaken. Voordat u de batterijen, oplaadbare batterijen of het oplaadapparaat in gebruik neemt, dient u alle bijgeleverde voerschriften en instructies te lezen en op te volgen.
• Batterijen worden bij het apparaat geleverd. De levensduur van deze batterijen kan weiter beperkt zijn aangezien ze hoofdzakelijk voor testdoelindenং发展格局.
• Houd rekening met de juiste richting van de + (positieve) en - (negatieve) polen van de batterijen.
• Plaats een aantal kranten of magazines onder de vier hoeken of aan beiden zijden om schade aan knoppen en regelaars te voorkomen als u het apparaat ondersteboven draait. Probeer het apparaat ook zo teplaatsen dat er geen knoppen of regelaars beschadigd raken.
• Wees voorzichtig als u het apparaat ondersteboven draait om te vermiijden dat het valt of omvalt.
• Als de batterijen bijna leeg zich, worden op de display "bε" weergegeven en gaat de POWER-indicator zwakker branden. Als dit gebeurt,要去zo snel möglichk十几年e batterijen worden geinstalleerd.
• Het gebruik van een netstroomadapter wordt aangeraden, aangezien het apparaat relatief veel energie verbruikt. Als u toch liever batterijen wilt gebruiken, gebruikt u het best alkolinebatterijen.
• Oplaadbare Ni-MH-batterijen können nicht worden gebruikt.
• In bepaalde geallen können alle opgeslagen gegevens verloren gaan als de batterijen leeg raken tijdens het opnemen of overdubben (p. 7).
• Gebruik ter verranging zes (AA, LR6) batterijen.
• De inhoud van het interne geheugen gaat verloren als u de batterij verrangt. We raden u dan ook om veiligheidsredenen aan regelmatig back-ups te make n (p. 15).

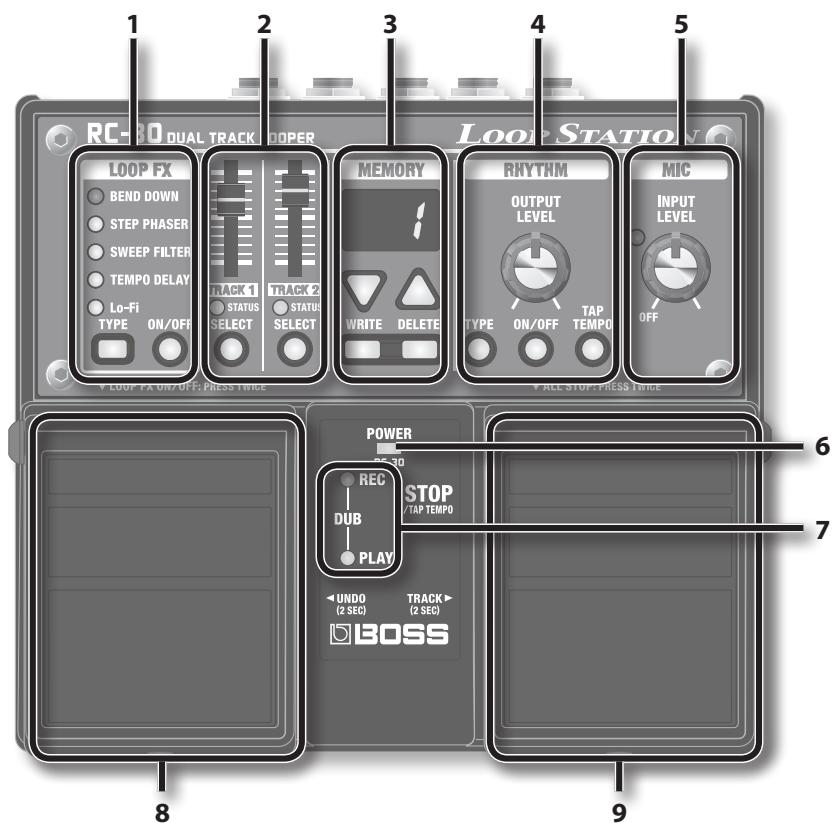

Naam		Beschrijving	Pagina
1	LOOP FX		p. 14
	[TYPE]-knop	Hiermee selecteert u het LOOP FX-type.
	[ON/OFF]-knop	Hiermee wordt LOOP FX in-/uitgeschakeld.
2	TRACK 1/2		p. 8
	[TRACK 1]/[TRACK 2]-schuifregelaar	Hiermee past u voor elk spoor het afspeelvolume van de frase aan.
	STATUS-indicator	Gaat branden als sporen 1/2 zich in de opname- of afspeelmodus bevinden.In de stopstand knipperen de indicatoren als het spoor gegevens bevat.Ze blijven uit als het spoor geen gegevens bevat.
	[SELECT]-knop	Met deze knappenkest u een spoor selecteren.
3	MEMORY		p. 18
	Display	Hierop wordt het huidige nummer van het frasegeheugen of andere informatatie weergegeven.
	[▼] (OMHOOG-)/[▲] (OMLAAG)-knuppen	Hiermee verhoegt of verlaagt u het nummer dat op de display wordt weergegeven.	p. 8
	[WRITE]-knop	Druk deze knop in om de opgenomen frase op te slaan in het interne geheugen.	p. 10
	[DELETE]-knop	Hiermee verwijdert u een frase uit het interne geheugen.	p. 10
4	RHYTHM		p. 12
	[OUTPUT LEVEL]-regelaar	Hiermee regelt u het volumeniveau van het ritmegeluid.
	[TYPE]-knop	Hiermee stelt u het ritmetype in.
	[ON/OFF]-knop	Met deze knop schakelt u het ritmegeluid in/uit.
	[TAP TEMPO]-knop	Druk deze knop in op de gewenste timing om het tempo in te stellen.
5	MIC		p. 6
	[INPUT LEVEL]-regelaar	Hiermee regelt u het ingangsniveau van de MIC IN-connector. U kunt de microfooningang uitschakelen door de regelaar helemaal waar links te draaien.
	PEAK-indicator	Gaat branden wanner het ingangsniveau het toegestaneiveau bereikt. Stel de [INPUT LEVEL]-regelaar zodanig in dat de PEAK-indicator af en toe oplicht wanner u op zijn hardst in de microfoon zingt.
6	POWER-indicator	Brandt wanner de stroom is ingeschakeld.	p. 7
7	REC, PLAY-indicator		p. 8
	REC-indicator (rood)	Gaat brandenijdens het opnemen.
	PLAY-indicator (groen)	Gaat brandenijdens het afspelen (tijdens het laden van het frasegeheugen of het uitvoeren van een bewerking van het interne geheugen: knippert snel). Tijdens het overdubben branden zowel de REC-indicator (rood) als de PLAY-indicator (groen).
8	Linkerpedaal		p. 8
	Hiermee schakelt u het apparaat:tussen opnemen/afspelen/overdubben	Als de frase leeg is: opnemen → overdubben → afspelen Als de frase gevevens bevat: afspelen → overdubben
	Undo (Ongedaan make)	Houd het linkerpedaalijdens het afspelen of overdubben twee seconden of langer ingedrukt om een bewerking ongedaan te make (de opname of meest recente overdub te annuleren).	p. 11
	LOOP FX on/off(in-/uitschaken)	Druk het pedaal tweemaal in om LOOP FX in/uit te schaken.	p. 14
9	Rechterpedaal		p. 9
	Stop	Hiermee stopt u het spoor dat op dat moment wordt overgedubt of afgespeeld.
	Alles stoppen	Druk het pedaal tweemaal in om beiden sporen tegelijkkertijd te stoppen.
	Tiktempo	Druk in de stopstand het rechterpedaal verschillendeKaren in om het tempo in te stellen waar u het hebt ingedrukt.	p. 12
	Sporen wisselen	Houd het rechterpedaal minstens twee seconden ingedrukt om het geselecteerde spoor te wisselen.	p. 8

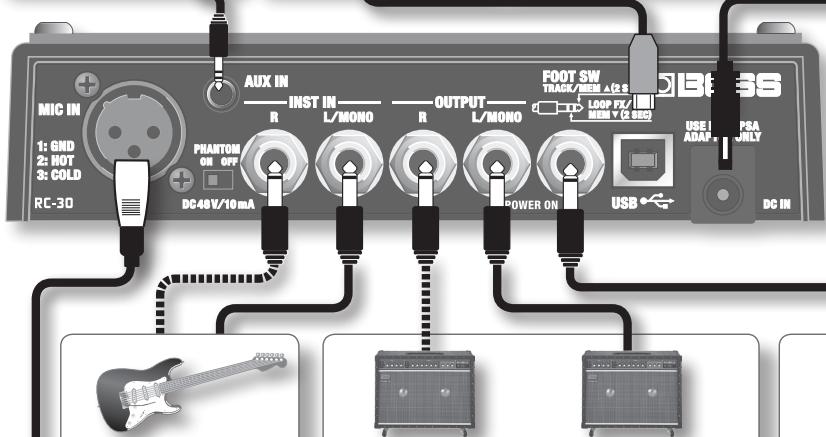

AUX IN-connector

Gebruik een babel met stereo-ministekker om hier uw audiospel aan te sluiten.

Met de Automatische opnamefungtie (p. 11) kunt u beginnen met opnemen op het moment dat de audiospeler begint met afsplen.

USB-connector

U kunt de RC-30 op uw computer aansluien met een in de handel verkrijgbare USB-kabel en de computer gebruinden voor het lezen/schrijven van RC-30-frases (WAV-bestanden) (p. 14).

DC IN-aansluiting

Hierop kurz u een netstroomadapter (PSA-reeks; optioneel) aansluiten.

Door een netstroomadapter te gebruiken,kest u spelen zonder dat u zich zorgen hoeft te make over het resterende batterijvermogen.

• Gebruik alle den opgegeven netstroomadapter (PSA-reeks) en sluit deze aan op een stopcontact met de juiste spanning. Gebruik geen andere netstroomadapter. Dit kan tot storingen leiden.

INST IN-connectors

Gebruik deze connectors voor het aansluiten van uw gitaar, bas of effectapparaat.

Gebruik de INPUT-connector L en INPUT-connector R voor het aansluiten van een efectapparaat met stereo-uitgang. Gebruik alleen INPUT-connector L als u een monobron gebruikt.

OUTPUT-connectors

Sluit deze connectors aan op de versterker of monitorspeakers.

Als uw system een monosystem is, gebruikt u alleen OUTPUT-connector L. Geluid dat als stereo worden ingevoerd, wordt ook als mono utgestuard.

OUTPUT-connector L dient ook als stroomschakelaar.

De stroom is ingeschakenld als een stekker is aangesloten op OUTPUT-connector L. Verwijder de stekker als u de RC-30 nicht gebrukt.

FOOT SW-connector

Als u een afzonderlijk verkriijgbare voetschakelaar (FS-5U, FS-6) aansluit, kunt u die gebruiken voor het oomschakenen van frases of sporen of voor het in-/uitschakenen van de LOOP FX (p. 16).

MIC IN-connector

Voor het aansluiten van een microfoon.

Installing [PHANTOM]-schakelaar

Als u een condensatormicrofoon
gebruikt, kiest u deinstalling"ON".
Gebrukt u een dynamische microfoon,
dan kiest u deinstalling"OFF".

Het microfoonniveau afstellen

Stel de [INPUT LEVEL]-regelaar zodanig in dat de PEAK-indicator af en toe oplicht wanner u op zijn hardst in de microfoon zingt.

OPMERKING

• Zet het volume alsijd lager en schakel alle apparatenuit voordat u aansluiingen maakt om defecten en/of schade an luidspekers of andere apparaten te voorkomen.
• Voordat u verbindskabels aansluit of loskoppelt, moet u ervoor zorgen dat alle volumeregelaars in uw system op het minimum zichin ingesteld.
• Gebruik verbindskabels zonder ingebouwde waarstand. Als u kabels met ingebouwde waarstand gebruikt, kan er möglichk onvoldoende volume komen van het apparaat dat op de AUX IN- connectors is aangesloten of kan het onhoorbaar�.
• Sluit op de OUTPUT-connector geen koptelefoon aan. Hierdoor kan de koptelefoon beschadigd raken.

De stroom inschakelen

De stroomvoorziening worden ingeschakeld wanner een stekker in de OUTPUT-connector L worden gestoken.

Schakel de stroom waar uw verschillende apparaten in de aangegeven volgorde in zodia de aansluitingen voltood zich. Als u de apparaten in de verkeerde volgorde inschakelt, kurz u defecten en/of schade voorzaken aan luidsprekers en andere apparaten.

Bij het inschaken	Schakel de stroom maar de gitaarversterker als staat in.
Bij het uitschaken	Schakel de stroom maar de gitaarversterker als eersteuit.

• Dit apparaat is uitgerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparaat normal werk.

Let op bij het uitschakelen van de stroom

De stroom mag nooit worden uittgeschakeld
wonneer de RC-30 zich in een van de volgende
toestanden befindt (d.w.z. de stekker uit OUTPUT
connector L trekken).
Hierdoor zouden alle opgeslagen gegevens
verloren können.gaan.

• Wanner de indicator REC of PLAY brandt (tijdens het opnemen/afspelen/overdubben van frases)
• Wanner de indicator PLAY snel knippert (terwijl het frasegeheugen worden gelezen of er een bewerking van het interne geheugen plaatsvindt)

Let op bij het gebruik van een microloon

• Afhankelijk van de locatie van microfoons ten opzichte van luidsprekers konnen er fluittonen worden voortgebracht. Dit kan worden verholpen door:
• De plaat van de microfoon(s) te veranderen.
• Microfoon(s) verder van de luidsprekers vandaan te zetten.

• De volumeniveauauste verlagen.

• Als de versterker en de microfoon zich te%Dicht bij elkaar bevinden, kan geluid van de versterker worden opgepikt door de microfoon. Als u onder dergelijkke omstandigheden iets opneemt of overdutb, wordt ook het geluid van de versterker dat wordt opgepikt door de microfoon opgenomen. Plaats de versterker en de

microfoon uit elkaar zodat geluid van de versterker niert worden opgepikt door de microfoon.

• Schakel de fantoomvoeding algtduit bij het aansluten van andere apparatuur dan condensatormicrofoons, waarvoede fantoomvoeding nodig is. U kunt schade veroorzaken als u per ongeluk een fantoomvoeding aansluit op dynamische microfoons, audiospelers of andere apparatuur waarvoedeen dergelijk stroomvoorziening Nietoodzakelijk is. Controller defeatures van alle microfoons die u wilt gebruiken aan de hand van de bijbehorende handleiding. (Fantoomvoeding van dit instrument: 48V DC, max.10mA)

• Dit instrument is uitgerust met uitgebalanceerde ingangen (type XLR). Bedrangsschema's voor deze ingangen worden hieronder weergegeven. Controller erest de bedrangsschema's van andere apparatuur die u wilt aansluiten voordat u aansluitingen maakt.

HOT

GND

Voor opnemen, overdubben en aftspelen drukt u het linkerpedaal in zoals aangegeven in het schema.

Een frasegeheugen selecteren

Gebruik de knoppen [▼] / [▲] om een frasegehugte selecteren (1-99).

Display	Beschrijving
Alleen het cijfer worden weergegeven	Lege frase Druk het linkerpediaal in om het opnemen te starten
Puntrechtsonder	Frase die gevevens bevat Druk het linkerpediaal in om het afspelen in loops te starten
Cijfer wordt afwisselend weergevegen met“ɑL,”“Lɑ” of“ɑa”	Eenmalige frase Als u het linkerpedia indrukt, wordt het spoor waarvoorteenmalig afspelen is ingesteld slechts eenmaaal afgespeed (niet in loops)

Bij levering vanaf de fabriek bevatten de frases 90-99 demofrases.

Opnemen

*Neem uw gitaar- of baspartij op of het geluid van een audiospeler die is aangesloten op de AUX IN-connector.

• Met Automatisch opnemen (p. 11) sunt u de opname starten als u begint te spelien.
  U kunt ook opnames make met ritmegeluiden (p. 12).

Het huidige spoor selecteren

Er zich twee sporen voor frases en het spoor dat op dit moment is geselecteerd, wordt het "huidige spoor" genoemd. Opnemen en overduben kan alleen worden uitgevoerd op het huidige spoor. Als u het huidige spoor omschakeltijdens het opnemen of overduben, schakelt het spoor dat ward opgenomen over op afspelen.

U kunt het huidige spoor als volgt omschakelen.

Druk op de [SELECT]-knop voor TRACK 1 of TRACK 2

De ingedrukte [SELECT]-knop staat branden en het spoor onder die knop worden het huidige spoor.

Houd het rechterpedaal twee seconden of langer ingedrukt

Het huidige spoor wordt gewisseld als u het rechterpedaal minstens twee seconden ingedrukt houdt.

De twee sporen gelelijktijdig starten

Als u het linkerpedaal indrukt voor een frase die gegevens bevat, wordt alleen het huidige spoor afgespeeld. Als zowel spoor 1 als 2 gegevens bevat, gaan de twee knoppen branden als de [SELECT]-knoppen van spoor 1 en 2 vanuit de stopstand geleijktijdig worden ingedrukt (of wanneer het rechterpedaal een aantal keer worden gebruikt om sporen te wisselen). Als u vanuit deze toestand het afspelen start, worden beiden sporen geleijktijdig gestart. Nadat de sporen zijn gestart, is spoor 1 het huidige spoor.

Overdubben

Terwijl de frase als loop wordt gespeeld,kest u uwuitvoeringen opbouwen inlagen.

Door het linkerpedaal in te drukken, schakelt u het apparaat over op afspelen.

• U kurz bewerkingen Ongedaan maken en Opniewuuitvoeren (p. 11).

Afspelen in loops

Frases afsplen als loops.

Door het linkerpedaal in te drukken, schakelt u het apparaat over op overdubben.

• Als u de Memory Shift-functie wilt gebruiken, drukt u de knappen [▼] / [▲] in werijl er een frase worden afgespeeld. Het nummer van het frasegeheugen gaat knipperen waardoor u de volgende frase kunt selecteren (p. 16).

Druk hetrechteredpaal in

Stop

Door het rechterpedaal in te drukken, wordt het huidige spoon gestocht, ongeacht de timing.

• Druk het rechterpedaal tweeemaal awhile elkaar in als u beiden sporen tegelijk wilt stoppen.

Eenmalig afspelen

Het spoor waarvoorteenmalig aftspelen is ingesteld, wordt slechts eenmaal afgespeeld.

Raadpleeg "Instellen hoe een frase worden afgespeeld/gestopt (Stop-modus/Eenmalig afspelen)" (p. 10).

Display	Spoor 1	Spoor 2
aL	Eenmalig afspelen	Loop
La	Loop	Eenmalig afspelen
aa	Eenmalig afspelen	Eenmalig afspelen

OPMERKING

• Tijdens het lezen van het frasegeheugen knippert de indicator PLAY (groen) snel. Schakel de stroom nooit uit wonneer de indicator PLAY snel knippert.
• De minimale opnametijd voor een loopfrase is circa 1,5 seconden. Als u binnen circa 1,5 seconden nadat de opname is gestart op het pedaal drukt, gaat de opname door totdat de frase ten minste 1,5 seconden lang is.
• De maximale opnametijd voor een loopfrase is circa 3aar (totaal voor alle frases). Als de maximale opnametijd wordt overschreden, worden op de display "FL" weergegeven om aan te geven dat het interne geheugen vol is en de opname of overdub erder kan eindigen dan de bedoeling is. Als dit gebeurt, verwijdert u onnodige frases (p. 10) en probeert u de bewerking opnieuw.
• Als u de functie Memory Shift gebrukt voordat een frase worden opgeslagen, worden die frase gewist. Raadpleeg p. 10 om te lezen hoe u een frase kutk opslaan.

Een frase opslaan

Als u een ander frasegeheugen selecteert of na het opnemen of overduben de stroom uitschakelt, gaat de opgenomen frase verloren. Als u de frase wilt behouden, moet u deze opslaan.

1. Drukd [WRITE]-knop in.

Op de display word "B" (wr) weergegeven.

2. Gebruik de knoppen [ ] / [] om de opslaglocatie in het frasegeheugen op te gezven.

U kunt deze stap overslaan als u de frase wilt opslaan op de plaats van de op dit moment geselecteerde frase.

Het is Niet möglichk om een frasegeuugen te selectoreren waarin al een frase is opgeslagen.

De maximale opnametijd is in het totaal circa 3aar voor alle frases (inclusief de frase die nicht isopgeslagen). Als de frase Niet kan worden opgeslagenocht dat er onvoldoenve rij geheugen beschikbaaris, worden op de display awisselend "FL" en hetnummer van het frasegeheugen weergegeven. In ditgeval verwijdert u onnodige frases (p.10) en probeert u de bewerking opnieuw.

3. Druk de [WRITE]-knop nogmaals in; de frase worden opgeslagen.

Als u de opslagbewerking wilt annuleren, drukt u op een willekeurige andere knop dan [WRITE], [ ] of [4] of drukt u een pedaal in.

Tijdens het opstaan van de frase knipperen het nummer op de display en de indicator PLAY snel.

OPMERKING

• Schakel de stroom nooituit wanneer de indicator PLAY snel knippert. Hierdoor kunnen alle opgeslagen gegevens verloren gaan.
• Houd er rekening mee dat de inhoud van het geheugen onherstelbaar verloren kan gaan door defecten of onjuiste bediening van het apparaat. Maak een back-up van beschrijving in "Een back-upaar uw computer maken" (p. 15).
• Bij reparations worden alle nodige zorgvuldigheid betracht om gevevensverlies te voorkomen. In bepaalde gezallen, bijvoorbeeld bij beschadig van het geheugen,+kunnen de geveens beschrijnijk Niet worden hersteld.
• Helaas kan het onmogelijk zijn om gevevens die in het apparaatgeheugen waren opgeslagen te herstellen nadat deze verloren zijn gegaan. Roland Corporation aanvaardt geen aansprakelijkheid betreffende dergelijkkeGVallen van geveensverlies.

Een frase verwijderen

• Dit apparaat bevat demofrases (90-99). Wanneer deze worden verwijderd, kuren ze niet worden hersteld. Maak hiervan een back-up volgens de beschrijving in "Een back-up maar uw computer make" (p. 15).

1. Gebruik de knoppen [ ] / [] om het frasegeheugen te selecteren dat u wilt verwijderen.

2. Druke de [DELETE]-knop in.

Op de display wordt "DL"weergegeven.

• U kunt het nummer van het frasegeheugen dat wordt verwijderd nu Niet wijzigen.

3. Druke [DELETE]-knop nogmaals in; de frase worden verwijderd.

Als u de verwijderbewerking wilt annuleren, drukt u op een willekeurige andere knop dan [DELETE] of drukt u een pedaal in.

Tijdens het verwijderen van de frase knipperen het nummer op de display en de indicator PLAY snel.

• Schakel de stroom nooituit wonneer de indicator PLAY snel knippert. Hierdoor kunnen alle opgeslagen gegevens verloren gaan.

Instellen hoe een frase worden afgespeeld/gestopt (Stop-modus/ Eenmalig afspelen)

U kunt instellen hoe een frase worden afgespeeld en gestopt.

1. Houd de [SELECT]-knop van het spoor waarvoor u de instelling wilt wijzigent twee seconden of longer ingedrukt.

Op de display wordt de op dit moment geselecteerde instelling van de stopmodus weergegeven.

2. Gebruik de knoppen [] / [] om de gewenste stopmodus te selecteren.

Display	Afspelen	Stop	Beschrijving
LP	Afspelen in loops	Onmidden- lijk stoppen	Dit is het normale afspelen in loops (standaardinstalling).
ø5	Eenmalig afselen	Onmiddel- lijk stoppen	Met eenmalig afselen wordt de frase eenmaal van het begin tot het einde afgespeeld waarna得益 automatisch stopt.
			* Overdubben is uitgeschakeld als eenmalig afselen is geactiveerd. Als het linkerpdaal tijdens het afselen van de frase wordt ingedrukt, wordt de frase opnieuw vanaf het begin afgespeeld (afselen worden opnieuw getriggerd).
F0	Afsplen in loops	Uitfaden en dan stoppen	Het stopeffect wordt toegepast als u het rechterpedaal indrukt.
			• De PLAY-indicator knippert tot de frase stopt.
LE	Afsplen in loops	Afsplen tot het einde van de frase en dan stoppen	• U kunt onmiddelijk stoppen door het rechterpedaal nogmaals in te drukken voordat de frase is gestopt.
			* Overdubben is Niet mogelijk voordat de frase is gestopt.

3. Druk op de [SELECT]-knop om'erug te gaan maar normale bediening.

Deinstalling van de stopmodus wordt opgeslagen wanner u de frase opslaat (p. 10).

Overdubben annuleren (Undo/Redo/Track Clear)

Ongedaan maken/opnieuw uitvoeren is möglichk door het linkerpedaal minstens twee seconden ingedrukt te houden. Het spoor kan worden gewist dor het rechterpedaal ingedrukt te houden en het linkerpedaal in te drukken.

Bewerking	Display	Beschrijving
Undo (Ongedaan maken)	LIn	Houd het linkerpediaal tijdens het afspelen of overdubben minstens twee seconden ingedrukt; de opname of de meest recente overdub worden geannuleerd.
Redo (Onpiewu uitvoeren)	r-Ε	Houd het linkerpediaal nogmaals minstens twee seconden ingedrukt om het verwijderde geluid te herstellen. * Redo is Niet möglich als u voor een opgenomen frase eerst Undo hebt gebruikt.

Bewerking	Display	Beschrijving
Track clear (Spoor wissen)	[L]	De frase van het huidige spoor wordt gewist als u het rechterpedaal ingedrukt houdt en het linkerpediaal indrukt. (Wissen isijdelijk; frases die in het frasegeheugen zijn opgeslagen, worden nicht verwijderd.)
		OPMERKING
		* Als u iets verwijdert in de stopstand, wordt de frase afgespeeld als u eerst het linkerpediaal indrukt.

Tijdens Undo/Redo knipperen de indicators PLAY en REC snel. Tijdens Clear knippert de indicator PLAY snel.

Functies Automatisch opnemen/Opnemen na aftellen

Met "Automatisch opnemen" worden de opname gestart als u gitaar begint te spelien of als de audiospeler begint af te spelen. Bij "Count-in" worden het ritme gedurende een maat afgeteld voordat de opname start.

1. Houd de [TAP TEMPO]-knop minstens twee seconden ingedrukt.

Op de display wordt"na"weergegeven.

2. Gebruik de knoppen [ ] / [ ] om de gewenste opnamemodus te selecteren en druk dan het linkerpediaal in om het opnemen te starten.

Display	Modus	Beschrijving
no	Normale opname	De opname worden gestart op het moment dat u het linkerpediaal indrukt.
RU	Auto-matisch opnemen	De indicator REC gaat snel knipperen en de RC-30 komt in de stand-bymodus voor opname. Als u begint te spelen, gaat de indicator REC branden en worden de opname gestart.
Ct	"Count-in"-opname (Opnemen na aftellen)	De [RHYTHM ON/OFF]-knop gaat knipperen. Wanner u het linkerpediaal indrukt, gaat de indicator REC snel knipperen en klinkt het ritme gedurende één maat. (U Aunt stoppen door gedurende dieijd het rechtsterpedaal in te dokken.) De opname start als het afspelen van één maat is afgelopen. (Het ritme blijftECHter klinken nadat de opname is gestart.) Raadpleeg "Ritmes" (p. 12) voor meer informatie over de ritme-installingen.

Wanner de stroom wordt uitgeschakeld, wordt de opnamemodus teruggezet maar Normale opname.

Een ritme lately klinken

1. Druk op de [RHYTHM ON/OFF]-knop om te schakelen:tussen het ritmegeluid afspelen en stoppen.

• Gebruik de [RHYTHM OUTPUT LEVEL]-regelaar om het volume van het ritme aan te passen.
• De [TAP TEMPO]-knop knippert op de maat van het ritme (rood op de eerste tel, groen op de volgende tellen).
• Als u een frase opslaat (p. 10), worden ook het ritmetype en de maataanduiding die op dat moment zijn geselecteerd, opgeslagen.

Het tempo instellen

Wanneru opnamesmaekt, kunt u het tempo instellen voordat u gaat opnemen. Bij het afspelen van een opgenomen frasekunt u het afspeeltempo aanpassen zonder dat de toonhoogte van de frase verandert.

1. Gebruik de knoppen [ ] / [] om het frasegeheugen te selecteren waarvan u het tempo wilt instellen.

2. Druk de [TAP TEMPO]-knop enkele malen in tot het gewenste tempo is bereikt.

Het tempo worden ingesteld in het interval waarin u de knop indrukt.

U kunt het tempo ook instellen door in de stopstand het rechterpedaal verschillende keren in te drukken.

• Als de RC-30 gestopt is, worden het ritme ([RHYTHM ON/OFF]-knop) ingeschakeld nadat u het tempo hebt ingesteld.
• U kunt het tempo van frases alleen aanpassen nadat deze zich opgeslagen in het frasegeheugen. Als u het tempo van een frase direct na het opnemen of overdubbien wilt wijzigen, moet u de frase eerst opslaan in het frasegeheugen (p. 10).
• Er zijn beperkingen met betrekking tot de mogelijkke tempowijziging.
• U kunt geen tempo opgeven waardoor een frase sneller dan de minimale opnametijd (circa 1,5 seconden) in de loop terecht kommt.

De tempo-instelling worden opgeslagen wanner u de frase opslaat (p. 10).

Het ritmetype instellen

1. Druk de [RHYTHM TYPE]-knop in.

Op de display wordt "r" - r" weergegeven; de RC-30 bevindt zich nu in de selectiemodus voor het ritmetype.

2. Gebruik de knoppen [ ] / [ ] om het gewenste ritmetype te selecteren (r口 -r日)

3. Druk op de [RHYTHM TYPE]-knop om terug te gaan maar normale bediening.

Overzicht van ritmetypes
r0	Hi-Hat
r1	Kick & Hi-Hat
r2	Rock 1
r3	Rock 2
r4	Pop
r5	Funk
r6	Shuffle
r7	R & B
r8	Latin
r9	Percussion

De maataanduiding instellen

Voordat u met opnames begint, kurz u de maataanduiding instellen.

• De maataanduiding kan nicht meer worden gewijzigd nadat een opname is gemaakt.

1. Houd de [RHYTHM TYPE]-knop minstens twee seconden ingedrukt.

Op de display word "b4" of "b3" weergegeven; de RC-30 bevindt zich nu in de selectiemodus voor de maataanduiding.

2. Gebruik de knoppen [ ] / [] om de gewenste maataanduiding te selecteren.

Display	Beschrijving
b4	4/4 maat (standaard)
b3	3/4 maat

3. Druk op de [RHYTHM TYPE]-knop om terug te gaan maar normale bediening.

Opnemen met het ritmegeluid

Als u een opname maakt verwij het ritmegeluid is ingeschakeld, begint de opname aan het begin van de maat op het moment dat u het pedaal indrukt om het opnemen te starten.

Met de functie "Count-in"-opname (p. 11), kurz u het opnemen starten nadat het ritmegeluid een maat is afgespeeld.

De lenghte van de frase wordt automatisch aan eanheden van een maat, ongeacht de timing waarmee u het pedaal indrukt om de opname te beeindigen.

Opnemen zonder het ritmegeluid

Als u een opname maakt verwijl het ritmegeluid isuitgeschakeld, wordt het tempo van de frase automatisch aangegeven nadat de opname is beeindigd.

De automatische tempo-instelling worden berekend door er vanuit te gaan dat u"in de opgegeven maataanduiding 1,2,4,8,16,...maten hebt opgenommen (p.13):

Op het afspelen van een frase kan een effect worden toegepast. Het effect loopt synchroon met het tempo van de frase.

• Er kan geen effect worden toegepast op het geluid dat wordt opgenomen (d.w.z. dat het bewerkte signalniet kan worden opgenomen).

LOOP FX in-/uitschakelen

1. Druk op de [LOOP FX ON/OFF]-knop om LOOP FX in/uit te schakelen.

Tijdens de stopstand ofijdens het afspelen kutu u LOOP FX in-/uitschaken door het linkerpediaal tweemaalchter elkaar in te drukken.

Het LOOP FX-type instellen

1. Druk op de [LOOP FX TYPE]-knop om het gewenste LOOP FX-type te selecteren.

LOOP FX-type	Beschrijving
BEND DOWN	Met dit effect worden de toonhoogte abrupt verlaagd.
STEP PHASER	Dit is een phaser die in stappen verandert.
SWEEP FILTER	Dit is een filter waarvan de freiorentie synchroon met het tempo verandert.
TEMPO DELAY	Hiermee worden een vertragingseffect geprodueddat synchroon loopt met het tempo.
Lo-Fi	Met dit effect worden het geluid opzettelijk verrormd om het een distinctief karakter te gezven.

Aansluiten op uw computer via USB

U kunt de RC-30 op uw computer aansluiten met een in de handel verkrijgbare USB-kabel en op de computer back-ups van RC-30-frases (WAV-bestanden) make of WAV-bestanden van de computer maar de RC-30 laden.

Afspeelbare WAV-bestandsindelingen

Gegevensindeling	WAV
Bitsnelheid	16-bit lineair, stereo
Samplefrequentie	44,1 kHz

Maximale groorte van WAV-bestanden is 1,7 GB (totaal van alle bestanden), maximaijd is circa 3aar (totaal van alle frases) en de minimaleijd is circa 1,5 seconden.

1. Schakel de stroom maar de RC-30 in (steek een stekker in OUTPUT-connector L).

2. De RC-30 werkkt Niet op stroom via de USB-bus.
   We raden u een netstroomadapter (apart verkrijgbaar) te gebruiken om er zeker van te zich dat de stroom wordenuitgeschakeld verwijl het apparaat is aangesloten via USB.

3. Gebruik een in de handel verkrijgbare USB-kabel om de USB-connector van de RC-30 aan te sluiten op de USB-connector van uw computer (een connector die ondersteuning besteht voor USB 2.0 Hi-Speed).

• Er können geen USB-verbindingen tot stand worden gebracht als de RC-30 Niet is gestopt of als er een frase is die Niet is opgeslagen.

3. Maak back-ups van de frases volgens onderstaande instructies.

Gebruikers van Windows

Open in Mijn computer (of Deze computer) de map "BOSS_RC-30" (of Verwijderbare schijf).

Gebruikers van Mac OS

Klik op het bureaublad op het pictogram "BOSS_RC-30".

Een back-up maar uw computer make

Kopieer de gehele "ROLAND"-map van het BOSS_RC-30-station maar uw computer.

Gegevensback-ups van uw computer herstellen waar de RC-30

• Met deze bewerking worden alle frases die momenteel op de RC-30+zijn opgeslagen, gewist. Maak een back-up voordat u verder gaat. Verwijder op het BOSS_RC-30-station de "ROLAND"-map en kopieer verrolgens de "ROLAND"-back-upmap van uw computer maar het BOSS_RC-30-station.

Afzonderlijke WAV-bestanden van uw computer maar het frasegeheugen van de RC-30 schrijven

U kunt WAV-bestanden van uw computer maar de mappings "001_1","001_2"- "099_1","099_2" bennen de "ROLAND"-WAVE"-map op het BOSS_RC-30-station kopieren (In de mapnaam "OXX_Y" staat XX voor het nummer van het frasegeheugen en de Y voor het spoornummer).

OPMERKING

• Verwijder de mappen op het BOSS_RC-30-station alleen wanner u een herstelbewerking uitvoert.
• In bestandsnamen können de volgende tekens worden gezrukt.
  A-Z (hooffletters), 0-9 (cijfers), _ (liggend streepje)
• Plaats Niet更是 dan een WAV-bestand in een map. Als een map al een WAV-bestand bevat, overschrijf dit dan Niet. Sla uw WAV-bestanden op in lege mittappen.

4. Als u klaar bent met het kopieren van WAV-bestanden, koppelt u het USB-station als volgt af.

Als het USB-station is losgekoppeld, worden op de display "dE" weergegeven en knippert de [RHYTHM ON/OFF]-knop.

Gebruikers van Windows 7

Klik rechts onder in het scherm op het [ ]- pictogram [ ]-pictogram en klik dan op "BOSS_RC-30 (of Verwijderbare schijf) verwijdenen".

Gebruikers van Windows Vista/Windows XP

Klik rechts onder in het scherm op het [ ]-pictogram ([ ] in XP) en klik dan op "BOSS_RC-30 (of Verwijderbare schijf) veilig verwijdenen".

Gebruikers van Mac OS

Klik op het bureaublad met de rechtermuisknop (of Ctrl + klik) op het pictogram van het USB-station en klik dan op "Verwijder BOSS_RC-30".

5. Druk op de [RHYTHM ON/OFF]-knop om terug te.gaan maar normale bediening.

De individie "dL"verdwijnt van de display en de RC-30 gaat terug maar normale bediening.

6. Koppel de USB-kabel los van de computer.

OPMERKING

• Voer de volgende bewerkingen alsijd pasuit nadat u stap 4-5 hebt voltoood.Doet u dat wel,dan kan de computer vastlopen of hunnen alle gevevens op de RC-30 verloren gaan.
  Koppel de USB-kabel los.
• Laat de computer in de onderbroken modus (stand-by) of slaapstand komen, start hem opniew of sluit hem af.
• Schakel de stroom maar de RC-30 UIT.
• Helaas kan het onmogelijk zijn om gevevens die in het apparaatgeheugen waren opgeslagen te herstellen nadat deze verloren zijn gegaan. Roland Corporation aanvaardt geen aansprakelijkheid betreffende dergelijk gezallen van gevevensverlies.

Aansluiten op een externe voetschakelaar

Sluit de voetschakelaar aan op de FOOT SW-connector zoals aangegeven in de illustratie en stel de POLARITY-schakelaar op de voetschakelaar in.

Bij het aansluiten van een FS-5U

• De FS-5L kan nicht worden gebrukt.

Bewerking	Beschrijving
Huidige spoor wisselen	Door de voetschakelaar in te drukken, worden het huidige spoor omgeschakeld.
Memory shift (omhoog)	Als u de voetschakelaar twee seconden of langer ingedrukt houdt, schakelt u over op het frasegeheugen met het eerstvolgende nummer.Als u de voetschakelaar indruktijdens het afspelen, maar het neuen geselecteerde frasegeheugenummer knipperen in de display en wordt er van frasegeheugen gewisseld wanner de huidige frase is afgespeeld.

• Als de huidige frase Niet is opgeslagen,.gaat deze verloren als u de Memory shift-functie gebruikt. Raadpleeg p. 10 om te lezen hoe u een frase kunt opslaan.
• Als u de Memory shift-bewerking uitvoert gegen het einde van de frase, worden het frasegeheugen waarnaar moet worden versuschen in bepaalde gezallen möglichnest geselecteerd.
• De Memory shift-bewerkingen können ook worden uitgevoerd door de knappen [▼] / [▲] in te drukken.

Bij het aansluiten van twee FS-5U's of een FS-6

Als u een FS-5U gekruikt die is aangesloten op de witte stekker (stereo L-zijde) of pedaal B van een FS-6

De bediening is hetzelfde als wonneer een enkele FS-5U is aangesloten.

Als u een FS-5U gelebrukt die is aangesloten op de rode stekker (stereo R-zijde) of pedaal A van een FS-6

Bewerking	Beschrijving
LOOP FX on/off (in-/uitschakelen)	Door de voetschakelaar in te drukken, schakelt u LOOP FX in of UIT.
Memory shift (omlaag)	Als u de voetschakelaar minstens twee seconden ingedrukt houdt, worden het voorgaande frasegeheugenummer geseleeteerd.
Het LOOP FX TYPE omschakelen	U kunt het LOOP FX TYPE omschakelen door pedaal B van de FS-6 (FS-5U van stereo L-zijde) ingedrukt te honden terwijl u (binnen 2 Seconden) pedaal A van de FS-6 (FS-5U van stereo R-zijde) indrukt.

Over de slaapstand

Wanner er tien uwirn verzreken nadat het apparaat voor het laast is gebruikt of na de laatste audio-invoer, gaat de RC-30 over op de sloapstand (energiebesparingsstand; alleen het bypassgeluid worden weergegeven). Vanuit de sloapstand sunt u het pedaal indrukken om terug te gaan maar de normale modus.

• Ook in de slaapstand worden er batterijvermogen verbrukt. U knots het batterijverbruik voorkomen door de stroom uit te schakelen. Trek waarvoed stekkeruit OUTPUT-connector L.
• De RC-30 gaat nicht over op de slapstand als er een frase is die nog nicht is opgeslagen.

De slaapstand uitschakelen

1. Schakel de stroom in verwijl u het linkerpedaal ingedrukt houdt (steek een stekker in OUTPUT-connector L).
2. Blijf het linkerpedaal vijf seconden ingedrukt honden.

Op de display gaat " -- " knipperen en ook de POWER-indicator knippert.
3. Laat het linkerpedaal los; de RC-30 gaat terug maar normale bediening.

De sloapstand inschakelen (standaardinstelling)

1. Schakel de stroom in verwijl u het linkerpedaal ingedrukt houdt (steek een stekker in OUTPUT-connector L).
2. Druk het linkerpedaal binnen twee seconden tweemaal in.

Op de display gaat "5L" knipperen en ook de POWER-indicator knippert.

Na twee seconden gaat de RC-30 terug maar normale bediening; de slaapstand worden ingeschakeld.

De schakelvolgorde van Opnemen Overdubben Afspelen wijzigen

Wanneer u het linkerpedaal indrukt, schakelt de RC-30 tussen functies in de volgorde Opnemen Overdubben Afspelen (standaardinstelling) (p. 8). U kutnt ditECHTER

aanpassen zodat de volgorde Opnemen Afspelen Overdubben is (RC-20XL-compatible).

1. Schakel de stroom in verwijl u de [TAP TEMPO]-knop ingedrukt houdt (steke een stekker in OUTPUT-connector L).
2. Gebruik de knoppen [ ] / [ ] om gewennen modus te selecteren.

Display	Beschrijving
rd	Bediening worden geschakeld in de volgorde Opnemen → Overdubben → Afspelen (standaardinstellung).
rP	Bediening worden geschakeld in de volgorde Opnemen → Afspelen → Overdubben (RC-20XL-compatible).

1. Druk op de [TAP TEMPO]-knop om terug te gaan maar normale bediening.

Het interne geheugen formatteren

• Wonneer het interne geheugen van de RC-30\ wordt geformatteerd, worden alle opgeslagen\ frasegeheugens gewist. Deze+knen daarna nicht\ meer worden hersteld. Formatteer het interne\ geheugen alleen als op de display "E r"woord\ aangegeven en de RC-30 Niet meer�<|im_start|> behoren\ functioneert.

• Schakel de stroom in verwijl u de [WRITE]- en de [RHYTHM ON/OFF]-knop ingedrukt houdt (steek een stekker in OUTPUT-connector L).

Op de display wordt "F " weergegeven.

1. Druk nogmaals op de [RHYTHM ON/OFF]-knop.

Op de display gaat "F^ knipperen.

1. Druk op de [WRITE]-knop; het formatteren van het interne geheugen begint.

De individuatie "F1" op de display en de indicator PLAY knipperen snel. Als het formatteren is voltood,.gaat de RC-30'erug maar normale bediening.

• Schakel de stroom nooit UIT wanneer de indicator PLAY snel knippert.

Problemen oplossen

Probleem	Handeling
Opname worden nicht beëindigd als het rechterpedaal worden ingedrukt	Als het ritme is ingeschakeld of als u een frase hebt opgenomen die korter is dan de minimale opnametijd (circa 1,5 seconden), worden de lengte van de frase automatisch aangepast. Dit kan beteken dat de opname Niet onmiddelijk worden beëindigd als u het rechterpedaal indrukt.
Opname onmiddelijk gestart hoewel de modus Automatisch opnemen is geseleeteerd	Als er door verrorming of andere oorzaken een aanzienlijke hoeveelheid geluid is, kan dat geluid voldoende zijn om het begin van de opname te triggereren. Verminder het geluid, bijvoorbeeld door het verrormingsniveau te verlagen.
Het afspeeltempo kan nicht worden aangepast	In de volgende situations kan het afspeeltempo nicht worden aangepast. • Als de frase nicht is opgeslagen. • Tijdens het wisselen van frases (indicator PLAY knippert snel). • Wanner u probeert het tempo in te stellen voor een frase die in een interval van minder dan de minimale opnametijd (circa 1,5 seconden) in een loop terecht kommt.

Overzicht van foutmeldingen

Display	Betekenis	Handeling	Pagina
bE	De batterij is bijna leeg.	Vervang de batterij.	p. 3
FL	Het geheugen is vol.	Verwijder onnodige frases.	p. 10
UF	Dit WAV-bestand kan nicht worden afgespeeld.	Controler de indeling van het WAV-bestand.	p. 14
EF	Verder overduben is Niet möglichk.	Sla de frase opnieuw op.	p. 10
Er	Het interne geheugen moet worden geformatteerd.	Formatteer het interne geheugen van de RC-30.	p. 17
dN	In de RC-30 is een storing opgetreden.	Neem contact op met uw dealer.

Andereindicatiosopdedisplay

Display	Beschrijving	Pagina
I-93	Nummer van het frasegeheugen	p. 8
(punt)	Frasegeheugen dat geevens bevat
aL	Alleen eenmalige frase op spoor 1	p. 9
La	Alleen eenmalige frase op spoor 2
aa	Eenmalige frases op spoor 1 en 2
LP	Afspelen in loops	p. 10
a5	Eenmalig afspelen
Fa	Uitfaden en dan stoppen
LE	Afspelen tot het einde van de frase en dan stoppen
Un	Undo (Ongedaan make)	p. 11
rE	Redo (Opnieuw uitvoeren)
CL	Spoor wissen
Byr	Frase opslaan	p. 10
dL	Frase verwijderen	p. 10

Display	Beschrijving	Pagina
no	Normale opname	p. 11
RU	Automatisch opnemen
Et	"Count-in"-opname (Opnemen na aftellen)
r0-r9	Ritmetype	p. 12
b3-b4	Maataanduiding	p. 13
En	USB aingesloten	p. 14
dC	USB losgekoppeld
SL	Slaapstand ingeschakeld	p. 17
--	Slaapstand uitgeschakeld
rd	Schakelen in de volgorde Opnemen/Overdubben/Afspelen	p. 17
rP	Schakelen in de volgorde Opnemen/Afspelen/Overdubben
FN	Interne geheugen formatteren	p. 17

BOSS RC-30 DUAL TRACK LOOPER: Loop Station

Nominalangansniveau	MIC IN: -40 dBu (variabel)INST IN: -20 dBuAUX IN: -10 dBu
Ingangs-impedantie	MIC IN: 4 KOhmINST IN: 1 MOhmAUX IN: 22 KOhm
Nominaluitgangsniveau	-20 dBu
Uitgangs-impedantie	1 KOhm
Aanbevolenlastimpedantie	10 KOhm ofmeer
Opnemen/afspelen	Maximale opnametijd:circa 3 uurMaximumaantal opgeslagen frases:99 frasesAantal tracks: 2Gegevensindeling: WAV (44,1 kHz,16-bit lineair, stereo)
USB-interface	Ondersteunt USB 2.0/1.1-klasseapparaten voor massaopslag
Aansluitingen	MIC IN-connector (XLR-type/uitgebalanceerd/fantoomvoeding: 48V DC, max. 10 mA)INST IN-connectors (L/MONO, R)(1/4" phone-type)AUX IN-connector (stereo mini-jack)OUTPUT-connectors (L/MONO, R)(1/4" jack)FOOT SW-connector(1/4"TRS jack)USB-connectorDC IN-aansluiting (DC 9 V)
Voeding	DC 9 V:Alkalinebatterij (AA, LR6)/Koolstof-zinkbatterij (AA, R6) x 6,Netstroomadapter (PSA-reeks)* Oplaadbare Ni-MH-batterijenkunnen Niet worden gebruikt.
Stroomverbruik	195 mA (max. 9 V)Alkalinebatterij (AA, LR6): Circa 7,5 uurrKoolstof-zinkbatterij (AA, R6):Circa 1,5 uurr* Deze cijfers variëren afhankelijkde werkelijkke gebruikscondities.
Afmetingen	173 (W) x 158 (D) x 57 (H) mm6-13/16 (W) x 6-1/4 (D) x 2-1/4 (H)inch

Gewicht	1,2 kg/2 lbs 11 oz (inclusionbatterijen)
Accessoires	Gebruikershandleiding, infoblad ("HET APPARAAT VEILIG GEBRIKEN", "BELANGRIJKE OMERKINGEN" en "Informatie"), alkalinebatterij (AA, LR6) 6 stuks* De batterij die bij het apparaat werk geleverd, isoor tijdelijk gebruik odomat ze hoofdzakelijk voor het testen van het apparaat werk gebruikt. We raden u aan om deze batterij te verrangen door een droge alkalinebatterij.
Opties (apart verzrikjgbaar)	Netstroomadapter (PSA-reeks)Voetschakelaar: FS-5U, FS-6

• 0 dBu=0,775 Vrms
• Met het oog op productverbetering+kennen de specificaties en/of het uiterlijk van dit toestel worden gewijzigd+zonder voorafgaande kennisgeving.

For the USA
