Producttype	Draagbare stereo-versterker op batterijen
Merk	Roland
Model	Mobile Cube
Nominaal uitgangsvermogen	2 × 2,5 W
Luidsprekers	2 × 10 cm (4 inch)
Afmetingen	280 (B) × 108 (D) × 177 (H) mm
Gewicht (met batterijen)	2,5 kg
Voeding	6 batterijen LR6 (AA) of netadapter PSB (optioneel)
Stroomverbruik	175 mA bij 9 V DC
Batterijduur (alkaline)	Ongeveer 15 uur bij continu gebruik
Microfooningangen	1 × 6,35 mm jack (MIC)
Instrument-/toetsen-/gitaaringangen	2 × 6,35 mm jack (L/MONO GUITAR, R) stereo
Hulp ingangen	Stereo mini-jack en RCA Phono (AUX IN)
Hoofdtelefoonuitgang	Stereo mini-jack (PHONES)
Bediening	Volume (MIC en INSTRUMENT), typeselector, CHORUS, CENTER CANCEL, TONE, DELAY/REVERB
Ingebouwde effecten	Spatial Chorus, Delay, Stereo Reverb
Geluidstypes voor elektrische gitaar	Clean, Overdrive, Distortion
Center Cancel functie	Verwijdert gecentreerde geluiden (zang, solo) voor karaoke of oefeningen
Montage op microfoonstatief	Schroefdraad compatibel 10 en 15 mm (adapter inbegrepen voor 15 mm)
Inbegrepen accessoires	Draagriem, 6 batterijen LR6, handleiding
Beschikbare opties	Netadapter PSB-120/PSB-230EU/PSB-230UK/PSB-240A

Veelgestelde vragen - MOBILE CUBE ROLAND

Welke soorten batterijen gebruiken in de Mobile Cube?

Gebruik uitsluitend zout- of alkalinebatterijen type LR6 (AA). Meng geen nieuwe en gebruikte batterijen, noch verschillende soorten batterijen.

Wat is de batterijduur?

Met alkalinebatterijen is de batterijduur ongeveer 15 uur bij continu gebruik. Dit cijfer kan variëren afhankelijk van de gebruikersomstandigheden.

Kan ik de versterker met een netadapter gebruiken?

Ja, een netadapter uit de PSB-serie (apart verkrijgbaar) kan worden aangesloten op de DC IN-aansluiting. Gebruik alleen een adapter uit deze serie om schade te voorkomen.

Hoe voorkom ik feedback (larsen) met de microfoon?

Om feedback te verminderen, verander de richting van de microfoon, houd hem weg van de luidsprekers of verlaag het volume met de VOLUME knop van het MIC-kanaal.

Welke geluidstypes zijn beschikbaar voor een elektrische gitaar?

De typeselector op E-GUITAR biedt drie geluiden: CLEAN (helder geluid), OVERDRIVE (natuurlijke oversturing) en DIST (sterkere oversturing).

Hoe werkt de Center Cancel functie?

De CENTER CANCEL schakelaar verwijdert geluiden in het midden van de stereobron (zang, gitaarsolo) op de AUX IN-ingang. Ideaal voor karaoke of instrumentale oefeningen.

Kan ik een hoofdtelefoon aansluiten op de Mobile Cube?

Ja, sluit een stereo hoofdtelefoon aan op de PHONES aansluiting. Wanneer een hoofdtelefoon is aangesloten, worden de luidsprekers automatisch uitgeschakeld.

Welke effecten zijn ingebouwd in de versterker?

De Mobile Cube biedt een CHORUS effect van het spatial type, een DELAY (echo) en een stereo REVERB. Deze effecten zijn van toepassing op de MIC- en KEYBOARD/INSTRUMENT/GUITAR-kanalen.

Kan ik een microfoonstatief gebruiken met de Mobile Cube?

Ja, de Mobile Cube kan worden gemonteerd op een microfoonstatief met schroefdraad van 10 of 15 mm. Voor een statief van 15 mm verwijdert u de adapter onder het apparaat. De totale hoogte mag niet meer zijn dan 125 cm en de opening van het statief moet minimaal 63 cm zijn.

Wat te doen als het geluid vervormd of onderbroken is bij hoog volume?

Dit kan gebeuren wanneer het laadniveau van de batterijen onvoldoende is. Vervang de batterijen of gebruik de netadapter. Het aan/uit-lampje wordt zwakker wanneer de batterijen bijna leeg zijn.

GEBRUIKSAANWIJZING MOBILE CUBE ROLAND

Klaarmaken voor gebruik

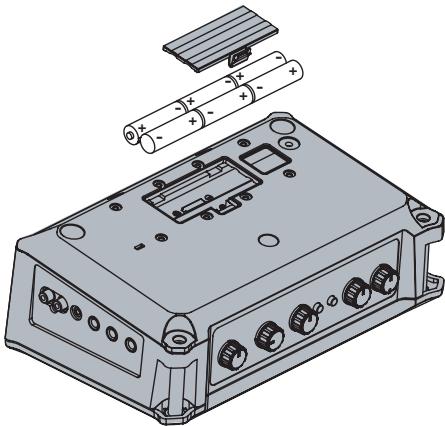

Batterijen plaatsen

De MOBILE CUBE kan ook met zes AA-batterijen worden aangedreven. Plaats de batterijen zoals getoond in de afbeelding en let erop dat de batterijen in de juiste richting zijn geplaatst.

* Gebruik alleen mangaan- of alkalinebatterijen.
* Steek bij het sluiten van het klepje van het batterijvak eerst de sluithaken in de overeenstemmende openingen en druk vervolgens het klepje naar beneden tot het vastklikt.

Batterijen gebruiken

Houd rekening met de volgende opmerkingen.

* Als er batterijen in het toestel zijn geplaatst terwijl de netstroomadapter wordt gebruikt, kan het toestel verder worden gebruikt als het lijnvoltag onderbroken wordt (loskoppeling van netsnoer).
* Schakel het toestel steeds uit en koppel eventueel aangesloten apparaten los als u batterijen installeert of vervangt. Op die manier kunt u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
* Verwachte batterijduur onder voortdurend gebruik: Alkaline: ongeveer 15 uur Deze waarde varieert afhankelijk van de werkelijke gebruiksomstandigheden.
* Als de stroomvoorziening alleen met behulp van batterijen gebeurt, verzwakt het lampje van het toestel als de batterij leeg raakt. Vervang de batterij zo snel mogelijk.
* Combineer geen nieuwe batterijen met oude. Combineer bovendien ook geen verschillende soorten batterijen.

De netstroomadapter gebruiken (optie)

Raadpleeg "De netstroomadapter aansluiten"(p. 57).

De riem bevestigen

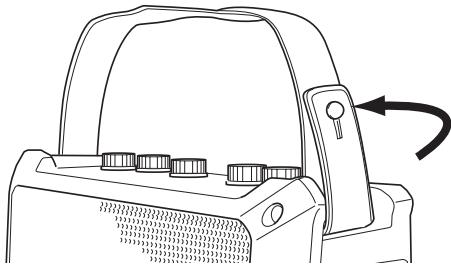

1. Steek de riem door de riemhouder.

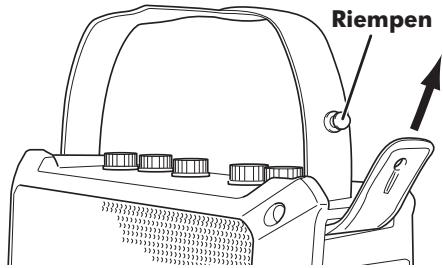

1. Maak de riem vast aan de riempen.

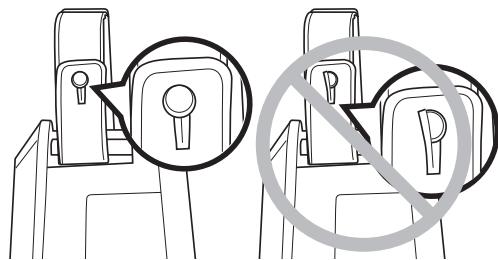

Maak de riem stevig vast zodat hij niet gemakkelijk kan losraken. Als u de MOBILE CUBE met de riem draagt terwijl die los is, kan de versterker vallen, met mogelijk schade of letsel tot gevolg.

Gebruik alleen de bijgeleverde riem.

De bijgeleverde riem is uitsluitend bedoeld voor gebruik met de MOBILE CUBE. Gebruik de riem niet voor andere producten.

* Draai of zwaai niet met de MOBILE CUBE terwijl u hem aan de riem vasthoudt. Dit is erg gevaarlijk omdat hierdoor de riem kan losraken, of, als de beweging genoeg wordt herhaald, zelfs breken.

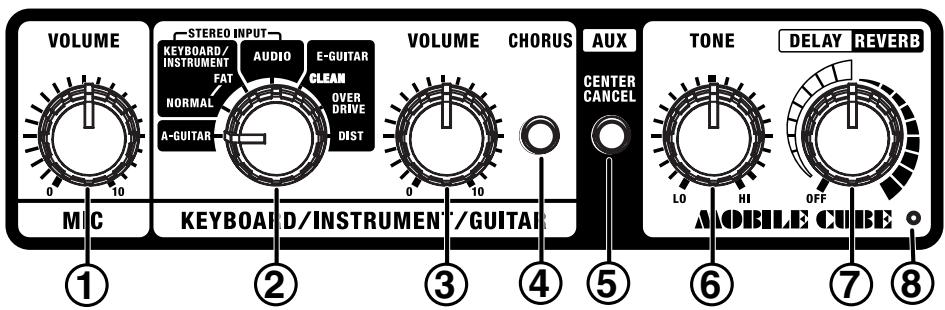

Voorpaneel

MIC

Dit is een ingang die specifiek voor microfoons is bedoeld.

Deze kan gelijktijdig met KEYBOARD/INSTRUMENT/GUITAR en AUX worden gebruikt.

1. VOLUME-regelaar

Regelt het volume van de microfoon.

* Er kan feedback optreden, afhankelijk van de plaats van de microfoons ten opzichte van de luidsprekers. Dit kan worden opgelost door:

1. de richting van de microfoon(s) te wijzigen;
2. de microfoon(s) op een grotere afstand van de luidsprekers te plaatsen;
3. de volumeniveaus te verlagen.

KEYBOARD/INSTRUMENT/GUITAR

Deze ingang is geschikt voor elk type invoer, inclusief een keyboard of een ander elektronisch muziekinstrument, een opname- of geluidsapparaat of een akoestische of elektrische gitaar.

2. Typeschakelaar

Stel deze in op het soort apparaat dat u op de KEYBOARD/INST-aansluiting hebt aangesloten.

A-GUITAR

Kies deze optie als u een akoestische gitaar met een element hebt aangesloten.

Gebruik de L/MONO GUITAR-aansluiting.

De R-aansluiting kan niet worden gebruikt.

KEYBOARD/INSTRUMENT

(stereo-invoer wordt ondersteund)

Kies deze optie als u een instrument hebt aangesloten zoals een keyboard of een effectprocessor voor gitaar. U kunt kiezen tussen een NORMAL of FAT geluid.

NORMAL

Deze optie zorgt voor een vlakke toonrespons.

FAT

Deze optie zorgt voor een krachtig geluid met extra versterkte middentonen.

AUDIO (stereo-invoer wordt ondersteund)

Kies deze optie als u een geluidsapparaat, recorder of mixer hebt aangesloten. Dit is ideaal om de geluidsmix te controleren.

E-GUITAR

Kies deze optie als u een elektrische gitaar hebt aangesloten. Er zijn drie soorten geluiden: CLEAN, OVERDRIVE en DIST (distortion). Gebruik de L/MONO GUITAR-aansluiting. De R-aansluiting kan niet worden gebruikt.

CLEAN

Deze optie zorgt voor een helder, zuiver geluid.

OVERDRIVE

Natuurlijk verstoord geluid dat vergelijkbaar is met het geluid van een versterker aan maximaal volume.

DIST (DISTORTION)

Meer verstoring dan OVERDRIVE.

3. VOLUME-regelaar

Regelt het volume van het apparaat dat op de Keyboard/Instrument/Guitar-ingang(en) is aangesloten.

4. CHORUS-schakelaar

Het choruseffect wordt ingeschakeld door op de CHORUS-schakelaar te drukken. Het choruseffect van de MOBILE CUBE is een ruimtelijk samengestelde chorus die gebruikmaakt van de stereoweergave om een gevoel van ruimte te creëren.

Wat is een ruimtelijk samengestelde chorus?

Bij een ruimtelijk samengestelde chorus, een methode die alleen in stereo kan worden gebruikt, wordt het choruseffect gecreëerd door het geluid van de rechter luidspreker (waarmee het effectgeluid wordt weergegeven) en het geluid van de linker luidspreker (die het rechtstreekse geluid weergeeft) ruimtelijk te mixen. Dit zorgt voor een grotere spreiding dan wanneer de geluiden elektronisch worden gemengd, wat een natuurlijker gevoel van breedte geeft.

AUX

5. CENTER CANCEL-schakelaar

Door op de CENTER CANCEL-schakelaar te drukken, worden geluiden (zoals zang of gitaarsolo's) gedempt die zich in het midden van het stereoveld bevinden van de muziek-cd of een ander apparaat dat op AUX IN is aangesloten. Dit is handig als u de bron voor karaoke of gitaaroefening wilt gebruiken.

* Bij sommige stereobronnen zorgt dit dempingseffect mogelijk niet voor het gewenste resultaat.

TONE en DELAY/REVERB

* Het effect werkt alleen voor het apparaat dat op de MIC- en op de KEYBOARD/INSTRUMENT/GUITAR-ingangen is aangesloten.

6. TONE-knop

Dit wijzigt de tooneigenschappen. Draai de knop rechtsom voor een helderder geluid. Draai de knop linksom voor een zachter geluid.

7. DELAY/REVERB-regelaar

Draai deze regelaar naar DELAY of REVERB om naar dat effect over te schakelen. Draai met de regelaar om de hoeveelheid van het effect te wijzigen.

DELAY

Draai met de regelaar om de tijd en hoeveelheid van delay-effecten te wijzigen.

Wat is DELAY?

Een delay lijkt op een echo; door het oorspronkelijke geluid te herhalen na het spelen kan dit effect een gevoel van ruimte en diepte aan het geluid toevoegen. Als dit effect bovendien wordt toegepast op instrumenten die geschikt zijn voor melodieën, wordt het geluid vloeiender of wordt het ritmespel levendiger.

REVERB (Stereo-REVERB)

Ruimtelijk klinkende stereogalm is voorzien. Draai met de regelaar om het galmeffect te wijzigen.

Wat is REVERB?

Door galm aan een geluid toe te voegen, doordrenkt dit effect het geluid met een gevoel van ruimte en diepte.

8. Stroomlampje

Dit lampje licht op wanneer het toestel is ingeschakeld.

* Als de stroomvoorziening alleen met behulp van batterijen gebeurt, zwakt het lampje van het toestel af tijdens het spelen als de batterij leeg raakt.
* Geluiden worden gemakkelijk verstoord of onderbroken als er aan hoog volume wordt gespeeld terwijl de batterij leeg begint te lopen. Dit is normaal en duidt niet op een defect. In dergelijke omstandigheden vervangt u best de batterijen of gebruikt u de netstroomadapter (apart verkrijgbaar).

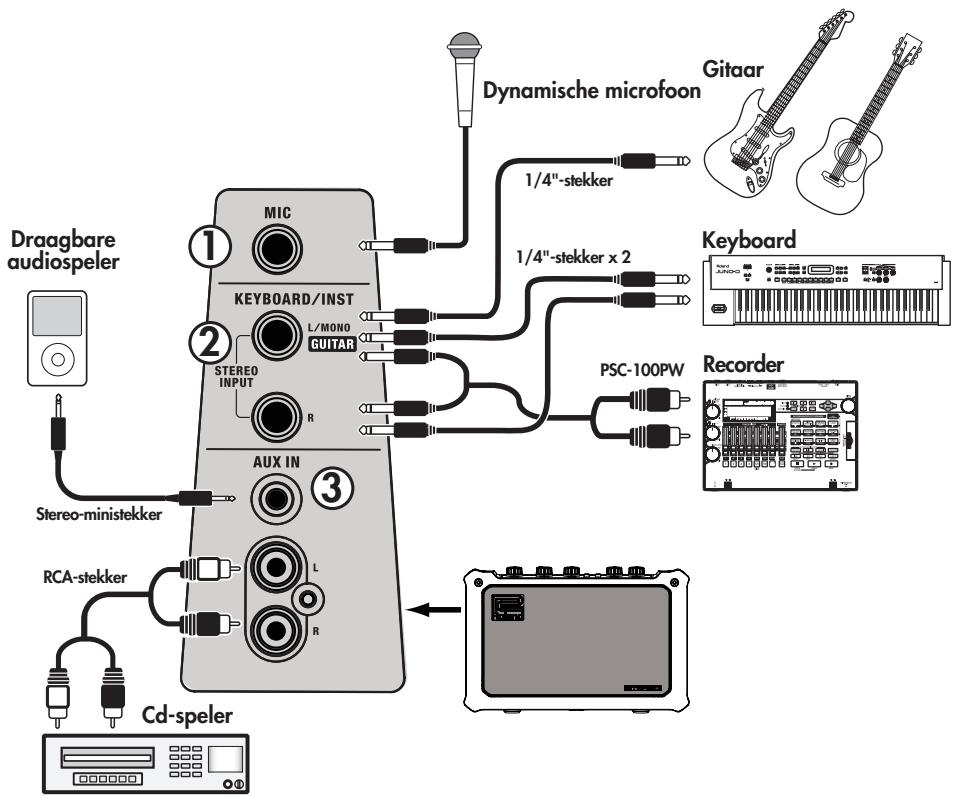

Zijpaneel (links)

1. MIC (microfooningang)

Sluit hier uw microfoon aan.

2. KEYBOARD/INST (Keyboard/instrument/gitaar-aansluiting)

Sluit uw elektronisch muziekinstrument, gitaar, recorder of geluidsapparaat aan op deze ingangen. Stereo-ingang wordt ondersteund.

* Als verbindingskabels met weerstanden worden gebruikt, kan het volume van de aangesloten apparatuur op de ingangen mogelijk te laag zijn. Gebruik in dit geval verbindingskabels zonder weerstanden.

3. AUX IN (externe ingangen)

Sluit uw draagbare audiospeler of gelijkaardig apparaat aan op deze aansluitingen.

Stereo-ministekker of RCA phono-aansluiting wordt ondersteund.

* Gebruik de bedieningselementen van het aangesloten apparaat om het volume aan te passen.

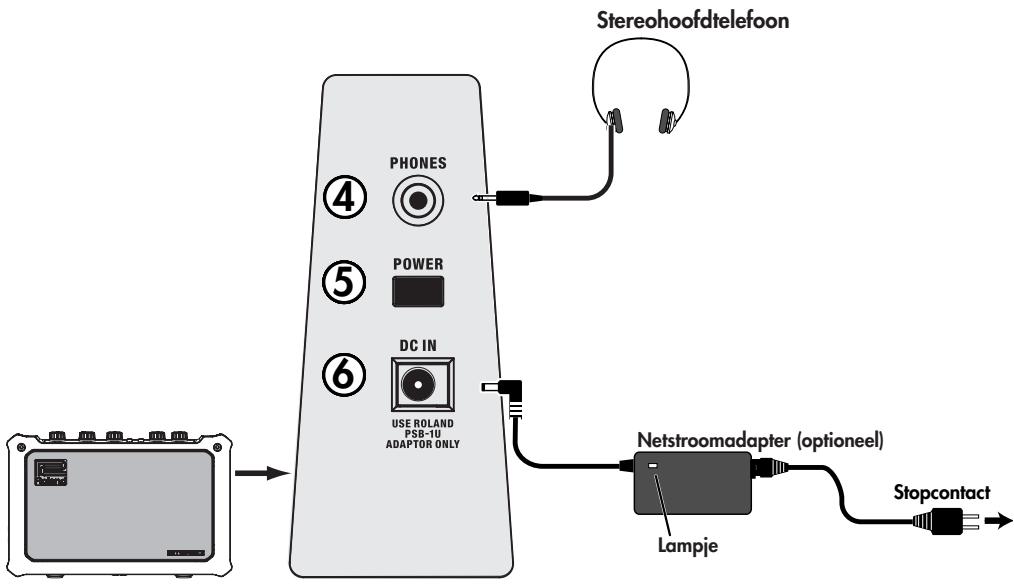

Zijpaneel (rechts)

4. PHONES (aansluiting stereohoofdtelefoon)

Sluit een stereohoofdtelefoon aan op deze aansluiting.

Deze ondersteunt stereo-uitvoer.

* Er wordt geen geluid weergegeven door de luidspreker van het toestel zolang de aansluiting PHONES in gebruik is.

5. POWER (POWER-schakelaar)

Deze schakelt de voeding in en uit.

* Dit apparaat is uitgerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparaat normaal werkt.
* Zelfs als het volume volledig op nul staat, kunt u nog geluid horen wanneer het toestel wordt ingeschakeld. Dit is normaal en wijst niet op een defect.

* Afhankelijk van de instellingen van de regelaar is het volume mogelijk te hoog als het toestel wordt ingeschakeld. Zet het volume altijd lager voordat u het toestel inschakelt.

6. DC IN (aansluiting voor netstroomadapter)

Sluit de bijgeleverde netstroomadapter aan op deze aansluiting.

De netstroomadapter aansluiten

* Gebruik uitsluitend een netstroomadapter van de PSB-serie. Als u andere netstroomadapters gebruikt, kunt u de versterker beschadigen of andere problemen veroorzaken.
* Plaats de netstroomadapter zodat de zijde met het lampje (zie afbeelding) naar boven is gericht en de zijde met tekstinformatie naar beneden is gericht. Het lampje zal oplichten wanneer u de netstroomadapter in een stopcontact steekt.

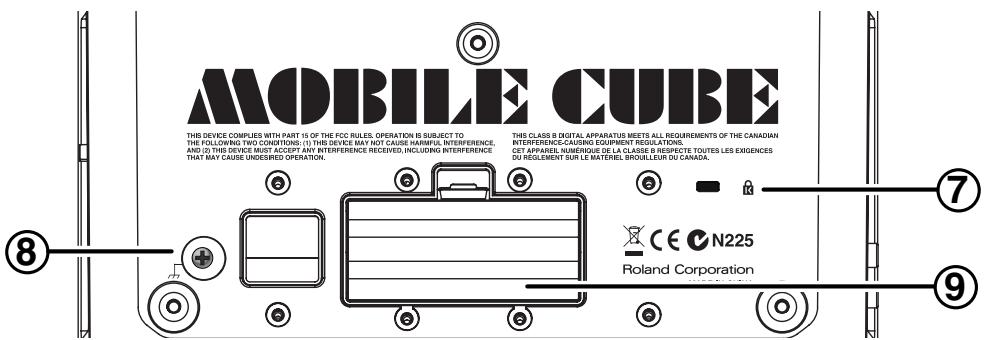

Achterpaneel

7. Veiligheidssleuf (K)

http://www.kensington.com/

8. Aardingsklem

Afhankelijk van de omstandigheden van een bepaalde opstelling ervaart u mogelijk een ongemakkelijk gevoel of lijkt het oppervlak korrelig als u het apparaat, microfoons die erop aangesloten zijn of metalen delen van andere objecten, zoals gitaren, aanraakt. Dit is te wijten aan een heel erg kleine elektrische lading, die volledig ongevaarlijk is. Als u zich hier echter zorgen over maakt, verbindt u best de aardingsklem (zie afbeelding) met een externe aarding. Als het apparaat geaard is, kan er mogelijk een licht gebrom voorkomen, afhankelijk van uw specifieke opstelling. Als u niet zeker bent van de aansluitingsmethode neemt u best contact op met het dichtstbijzijnde Roland Service Center of een erkende

De voeding in- en uitschakelen

* Schakel de voeding naar uw verschillende apparaten in de aangegeven volgorde in zodra de aansluitingen voltooid zijn. Als u de apparaten in de verkeerde volgorde inschakelt, kunnen er defecten optreden en/of kan er schade aan de luidsprekers en andere apparaten ontstaan.

1. Zorg ervoor dat alle volumeregelaars op de MICRO CUBE en de aangesloten apparaten op 0 zijn ingesteld.
2. Schakel alle apparaten in die op de INPUT-en de AUX IN-aansluitingen van de MOBILE CUBE zijn aangesloten.

Roland-verdeler, zoals vermeld op de pagina "Informatie".

Ongeschikte plaatsen voor een aansluiting

• Waterleidingen (kan een schok of elektrocutie veroorzaken)
- Gasleidingen (kan brand of een ontploffing veroorzaken)
- De aarding van een telefoonlijn of bliksemafleider (kan gevaarlijk zijn in geval van bliksem)

* Door storing van andere apparaten of het stopcontact waarop u bent aangesloten, kan er een aanzienlijke hoeveelheid ruis door het apparaat worden weergegeven. Door de aardingsklem op een externe aarding aan te sluiten kan deze ruis verminderd worden.

9. Batterijvak

Plaats zes AA-batterijen. Raadpleeg "Batterijen plaatsen" (p. 53).

* Gebruik alleen mangaan- of alkalinebatterijen (LR6). U kunt geen ander type batterij gebruiken.
Het gebruik van alkalinebatterijen wordt aanbevolen

1. Schakel de MOBILE CUBE in.
2. Wijzig het volume van de apparaten.
3. Verlaag, voordat u het toestel uitschakelt, het volume van alle apparaten in uw systeem en schakel de apparaten in de omgekeerde volgorde UIT dan de volgorde waarin u ze hebt ingeschakeld.
   * Zet het volume altijd lager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidsprekers of andere apparaten te voorkomen.

Een microfoonstandaard gebruiken

Door een microfoonstandaard te gebruiken kunt u de MOBILE CUBE op de optimale hoogte opstellen voor gebruik als een monitorluidspreker of eenvoudig PA-apparaat. De houder van de microfoonstandaard ondersteunt een diameter van 3/8 inch of 5/8 inch.

Verwijder de microfoonstandaardadapter aan de onderkant van het apparaat als u de MOBILE CUBE met een 5/8 inch microfoonstandaard gebruikt.

* Bevestig de microfoonstandaardadapter als u geen microfoonstandaard gebruikt om te voorkomen dat er geluid (lucht) lekt.
* Plaats een aantal kranten of magazines onder de vier hoeken of aan beide zijden om schade aan knoppen en regelaars te voorkomen als u het apparaat ondersteboven draait. U probeert ook best het apparaat in een richting te plaatsen waarbij geen knoppen of regelaars beschadigd raken.
* Wees voorzichtig als u het apparaat ondersteboven draait om te vermijden dat het valt of omvalt.

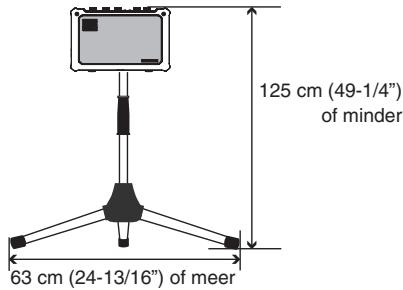

Vereisten bij gebruik van een microfoonstandaard

Zoals weergegeven in onderstaande afbeelding moet u een microfoonstandaard gebruiken die niet hoger is dan 125 cm (inclusief de MOBILE CUBE) en waarvan de poten tot een maximumbreedte van 63 cm of meer kunnen worden geopend.

* Gebruik van een microfoonstandaard die niet aan bovenstaande specificaties voldoet kan schade aan apparatuur of letsel tot gevolg hebben door het omvallen van de standaard.
* Zelfs als u MOBILE CUBE met een microfoonstandaard gebruikt, moet de microfoonstandaard voorzichtig geplaatst worden in een horizontale, stabiele positie.
* Kabels die op de MOBILE CUBE zijn aangesloten, moeten genoeg speling krijgen om te vermijden dat iemand erover struikelt en bijgevolg ongelukken veroorzaakt.
* Plaats geen voorwerp op de MOBILE CUBE als deze op de microfoonstandaard is gemonteerd om te voorkomen dat deze valt en bijgevolg ongelukken veroorzaakt.
* Controleer voor gebruik of de MOBILE CUBE stabiel is nadat u hem op de microfoonstandaard hebt bevestigd.

Belangrijkste specificaties

MOBILE CUBE:

STEREOVERSTERKER OP BATTERIJVOEDING

- Nominaal vermogen

$$ 2, 5 \mathrm{W} + 2, 5 \mathrm{W} $$

● Nominaal invoerniveau (1 kHz)

MIC-kanaal: -50 dBu

KEYBOARD/INSTRUMENT/GUITAR-kanaal: -10 dBu

AUX IN: -10 dBu

- Luidsprekers

10 cm (4 inch) x 2

● Bedieningselementen

POWER-schakelaar

TONE-knop

DELAY/REVERB-regelaar

MIC-kanaal

• VOLUME-regelaar

KEYBOARD/INSTRUMENT/GUITAR-kanaal

• TYPE-schakelaar
  • VOLUME-regelaar
  • CHORUS-schakelaar

Aux

• Center CANCEL-schakelaar

● Lampje

Stroom

● Aansluitingen

MIC-kanaal

- Ingangen (1/4"-aansluiting)

KEYBOARD/INSTRUMENT/GUITAR-kanaal

• Ingang L/MONO, GUITAR (1/4"-aansluiting)
• Ingang R (1/4"-aansluiting)

OVERIGE

• AUX IN-aansluitingen (stereominiatuuraansluiting, RCA-aansluiting)
• PHONES-aansluiting (stereominiatuuraansluiting)
• DC IN (aansluiting voor netstroomadapter)

- Stroomtoevoer

DC 9 V: Droge batterij (LR6 (AA) type) x 6 of netstroomadapter (optioneel)

- Stroomverbruik

175 mA (DC9V)

- Afmetingen

280 (B) x 108 (D) x 177 (H) mm

11-1/16 (B) x 4-1/4 (D) x 7 (H) inch

● Gewicht (inclusief batterij)

2,5 kg

5 lbs 9 oz

- Accessoires

Riem

Droge batterij (LR6 (AA) type) x 6

Gebruikershandleiding

- Opties

Netstroomadapter

(PSB-120/PSB-230EU/PSB-230UK/PSB-240A)

* 0 dBu = 0,775 Vrms
* Met het oog op productverbetering, kunnen de specificaties en/of het uitzicht van dit toestel worden gewijzigd zonder voorafgaande kennisgeving.

NL Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
