Producttype	Basversterker
Merk	ROLAND
Model	CB-20XL (CUBE-20XL BASS)
Uitgangsvermogen	20 W (reduceerbaar tot 2 W met Power Squeezer)
Luidspreker	20 cm (8 inch)
Technologieën	FFP (Feed Forward Processing), COSM (Composite Object Sound Modeling)
COSM-versterkertypen	SUPER FLAT, FLIP TOP, B MAN, BASS360, SESSION, CONCERT 810
Ingebouwde effecten	COMP/DRIVE, SHAPE, CHORUS, SOLO, POLY OCTAVE, DELAY, REVERB
Extra functies	Chromatische en handmatige tuner, Power Squeezer, AUX IN-ingang, RECORDING OUT/PHONES-uitgang, voetschakelaar (optioneel)
Voeding	Netstroom (stroomkabel meegeleverd)
Onderhoud en reiniging	Zachte, droge doek; voor hardnekkig vuil, een doek licht bevochtigd met water en een mild niet-schurend schoonmaakmiddel; geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen gebruiken
Veiligheid	Open het apparaat niet, breng geen wijzigingen aan, vermijd vloeistoffen en vreemde voorwerpen, volg de waarschuwingen in de handleiding
Onderdelen en repareerbaarheid	Neem voor reparatie of vervanging contact op met uw dealer, het Roland-servicecentrum of een geautoriseerde distributeur
Optionele accessoires	Voetschakelaar BOSS FS-5U of FS-6

Veelgestelde vragen - CB-20XL ROLAND

Hoe stem ik mijn bas met de CB-20XL?

Druk op de [TUNER]-schakelaar om de tuner te activeren. Gebruik de Type-schakelaar om de snaar te selecteren die u wilt stemmen (5B, 4E, 3A, 2D, 1G of Ab). Speel de open snaar en stem deze tot het groene lampje gaat branden. Druk nogmaals op [TUNER] om af te sluiten. U kunt ook [TUNER] een seconde ingedrukt houden om naar chromatische modus te schakelen.

Wat zijn de zes beschikbare COSM-versterkertypen?

De zes typen zijn: SUPER FLAT (origineel breedbandgeluid), FLIP TOP (modellering Ampeg B-15), B MAN (modellering Fender Bassman 100), BASS360 (modellering Acoustique 360), SESSION (modellering SWR SM-400 + Goliath + Big Ben), en CONCERT 810 (modellering Ampeg SVT + 810E).

Hoe gebruik ik de Power Squeezer-functie?

Schakel de [POWER SQUEEZER]-schakelaar in (het lampje wordt rood) om het uitgangsvermogen te verlagen tot 2 W. Dit zorgt voor een gebalanceerd en kwalitatief geluid bij laag volume, ideaal voor thuisgebruik. Deze functie heeft alleen invloed op het geluid van de BASS INPUT-ingang.

Kan ik een koptelefoon aansluiten op de CB-20XL?

Ja, sluit een koptelefoon aan op de RECORDING OUT/PHONES-aansluiting. Het geluid van de luidspreker wordt dan uitgeschakeld. Gebruik een 1/4' mono jack.

Hoe sluit ik een cd-speler of smartphone aan om mee te spelen?

Sluit uw cd-speler of smartphone aan op de AUX IN-ingang (stereo mini-jack). Stel het volume in op het aangesloten apparaat. Gebruik een kabel zonder weerstand om niveauverlies te voorkomen.

Hoe gebruik ik een voetschakelaar met de versterker?

Sluit een BOSS FS-5U of FS-6 voetschakelaar (optioneel) aan op de FOOT SW-aansluiting. Gebruik een TRS-kabel om EFX/SOLO (tip) en COMP/DRIVE (ring) in/uit te schakelen. Met een mono-kabel wordt alleen EFX/SOLO bediend.

Wat te doen als de versterker niet aangaat?

Controleer of de stroomkabel goed is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, neem dan contact op met uw dealer of een Roland-servicecentrum. Probeer het apparaat niet zelf te repareren.

Hoe reinig ik de versterker?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken, bevochtig de doek licht met water en een mild niet-schurend schoonmaakmiddel, en veeg af. Gebruik nooit oplosmiddelen zoals alcohol, benzine of thinner.

Wat is het verschil tussen de effecten CHORUS, SOLO en POLY OCTAVE?

CHORUS voegt een lichte vervorming toe om het geluid te verbreden. SOLO past een 'zweepslag'-effect toe om het volume en de contour te verhogen. POLY OCTAVE voegt een geluid een octaaf lager toe, terwijl u akkoorden kunt spelen.

Waar kan ik reserveonderdelen vinden of mijn CB-20XL laten repareren?

Neem voor reparatie of onderdelen contact op met uw dealer, het dichtstbijzijnde Roland-servicecentrum of een geautoriseerde distributeur. De contactgegevens staan in de handleiding (informatiepagina). Demonteer het apparaat niet.

GEBRUIKSAANWIJZING CB-20XL ROLAND

Gebruikershandleiding

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

Gebruikershandleiding

Basersterker CB-20XL

Krachtige DSP-basversterker met een vermogen van 20 watt en een ingebouwde luidspreker van 20 cm (8 inch)

• Dankzij zijn compacte formaist de versterker ideala om thuis en in de studio te oefenen en handig om mee te nemen.
  Dankzij de FFP-technologie van Roland kan dit apparaat een krachtiger geluid leveren dan u zou verwachten van een versterker van dit formaat.

FFP (Feed Forward Processing) is een technologie voor systeembeheer die de prestaties van de versterker, de luidsprekers en de luidspeerkast optimiseert volgens de signalen die binnenkomen, op basis van de resultaten van de analyses van de werkung en het gedrag van elk onderdeel van bestaande versterkersystemen.

Zes verschillende COSM-versterkertypes (p. 4)

• Naast het oorspronkelijke SUPER FLAT-versterkertype Breed het apparaat ook FLIP TOP, B MAN, BASS360, SESSION en CONCERT 810, voor een totaal van zes verschillende versterkotypes, voor een breed gamma aan geluiden en muziekstijlen.

COSM (Composite Object Sound Modeling) is de innovatiegeluidsmodelleringstechnologie van Roland. COSM analyseert de verschillende factoren van het oorspronkelijke geluid, zoals de elektrische en fysische kenmerken, en maakt verwolgens een digitaal model dat hetzelfde geluid kan reproduceren.

Qua effecten beschicht u onder andere over COMP/DRIVE, EFX/SOLO en een onafhankelijk DELAY/REVERB (p. 5)

• Een ingebouwd EFX-gedeelte bevat CHORUS en POLY OCTAVE.
• Een voetschakelaar (optioneel) kan worden gebruikt om het EFX/SOLO-effect en het COMP/DRIVE-effect in een uit te schaken (p. 5).

Power Squeezer-functie (p. 6)

• Deze functie maakt zichs bij een laag volume een goede toonbalans möglichk, zatat u ook,thisk genieten van een krachtig geluid.

Een stemfunctie is inbegrepen (p. 8)

• Met deze functie=kunt u uw basgitaar stemmen terwijl het instrument aangesloten is op de CUBE-20XL BASS.

Uitgerust met een AUX IN-aansluiting die handig is voor uw oefensesssies (p. 6)

• Gebruik deze aansluiting om mee te spelen met muziek van cd-spelers en digitale audiospelers.

Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt: "HET APPARAAT VEILIG GEBRIKEN" en "BELANGRIJKE OPMERKINGEN" (p. 2; p. 3). Deze hoofdstukken bevatten belangrijke informatatie over de juiste bediening van het apparaat.

Om er bovendien zeker van te zich dat u elke functie van uw十几年e apparaat goed begrijpt, leest u best de hele gebruikershandleiding.

De handleiding要去 als referentie worden bewaard en voorhanden zijn.

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN

Over de aanduidingen WAARSCHUWING en OPGELET

WAARSCHUWING	Gebrukt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd worden gezruikt.
OPGELET	Gebrukt voor instructies die de gebruiker waarschuwen voor risico's op verwondingen of materiaalschade indien het apparaat verkeerd worden gezruikt. * Materiaalschade verwijstaar schade of negatieve effecten dieveroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

!	Het symbool △waarschuwt de gebruiker voor belangrijke instructies en waarschuwingen. De specifieke betekenis van het symbool worden bepaald door het pictogram binnen de driehoek. Het symbool links worden gebruikt voor algemene waarschuwingen voor gevaar.
®	Het symbool △waarschuwt de gebruiker voor items die nooit mogen worden gebruikt (verboden). De specifieke handling die Niet mag worden gedaan, worden door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden.
€	Het symbool ● wijst de gebruiker op handelingen die moeten worden uitgevoerd. De specifieke handling die要去 worden uitgevoerd, worden door het pictogram binnen de cirkel aangeduid. Het symbool links geeft aanDat het netsnooruit het stopcontact moet worden getrokken.

LET STEEDS OP HET VOLGENDE

WAARSCHUWING

Open het apparaat Niet en voer geen interne wijzigingen uit.

Probeer het apparaat Niet te herstellen of onderden ervan te vertvangen (behalte als deze handeiding specifieke instructies geeft om dat te doen). Laat het onderhoud over aan uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-verderel, zoals vermeld op de page "Informatie".

Installeer het apparata nooit opplaatsen die aan extreme temperaten worden bootgesteld (bv. rechtsstreeks zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte produeert);
- nat় (bv. bad, wasruimte, op natte vloeren);
- aan damp of rook worden blootgesteld;
- aan zout wordenblootgesteld;
- vochtig়;
- aan regen worden blootgesteld;
- stoffig of zanderig zich;
- aan hoge trillingsniveaus en schokken worden blootgesteld.

Zorg ervoor dat het apparaat altijd horizontally en stabeli is geplaast. Plaats het nooit op een standard die kan wankelen of op aflopende oppervlakken.

Het apparaat mag alleen worden aangesloten op een voeding van het type dat beschreven is ofDat op dechterzijde van het apparaat is aangeduid.

Verdraai of buig het netsnoer nicht te sterk en
plaats er geen zware voorwerpen op. Dit kan
het snoer zowel binnenin als aan de buitenkant
beschadigen en kortsluitingen verroorzaken.
Beschadigde snoeren(AP)knen brand of
schokken verroorzaken!

Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of luidspeakers, geluidsvniveau producersen die permanente gehoorschade+kennen voorozaken. Gebruik het apparaat Niet langdurig aan een hoog volumeniveau of aan een niveau dat oncomfortabel is. Als u gehoorverlies of ooursuzingen ervaart, moet u ommiddelijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

Plaats geen voorwerpen die vloeistoffen bevatten op de versterker. Zorg ervoor dat er geen voorwerpen (bv. brandbare voorwerpen, munten, draden) of vloeistoffen (bv. water, fruitsap) in het apparaat terechtkomen. Op die manier vermijdt u kortsluitingen, verkeerde werkung of andere defecten aan het apparaat.

WAARSCHUWING

Schakel het apparaat onmiddelijkuit, trek het netsnoeruit het stopcontact en vraag onderhoud aan bij uw handelaar, dichtstbijzijnde Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de pagina "Informatie"als:

• het netsnoer of de stekker beschadigd zich;
• rook of ongewone geuren voorkomen;
• voorwerpen of vloeistoffen in het apparaat zichterechtgekomen;
• het apparaat een regen werk bloatgesteld (of op een andere manier nat is geworden);
• het apparaat Niet normala lijkt te werken of opmerkelijk anders functioneert.

Bij gezinnen met keine kinderen dient een volwassene toezicht te houden tot het kind in staat is om alle regels te volgen die essentiel een voor het verilige gebruik van het apparaat.

Beschem het apparaat gegen zware schokken. (Laat het Niet vallen!)

Tijdens normala gebruik straalt het apparaat eenkleine hoeveelheid warmte uit. Gebruik het apparaat Niet op plaatsen met minder vrij luchtruimte aan hieronder afgebeeld.

Laat het netsnoer van het apparaat geen stopcontact delen met een buitensporig aanlal andere apparaten. Wees vooral voorzichtig met verlangkabels - het totale stroomverbruik van alle apparaten die u op de verlangkabel hebta aingesloten mag nooit het maximumvermogen (watt/ampere) voor de verlangkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel opwarmen en uiteindelijk doe smelten.

Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de paging "Informatie", Vooraleer u het apparaat in het buitenland gebruikt.

!OPGELET

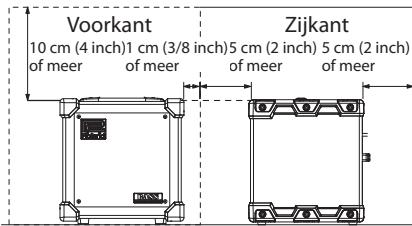

Het apparaat moet zo worden geplaatst dat de ventilatie Niet door de locatie of positie worden verstoord.

Neem altiqd alleen de stekker van het netsnoer vast bij het aansluiten op het loskoppelen van een stopcontact of dit apparaat.

U moet regelmatig de stekker loskoppelen en schoonmakers met een droge doeok om al het stof en andere ophopingen te verwijdenen van de polen. Trek ook de stekker uit het stopcontact als het apparaat langereijd Niet za worden gezruikt. Stofophopingussen de stekker en het stopcontact kan leiden tot slechte isolatie en brand voroorzaken.

Zorg ervoor dat de snoeren en kabels Niet in de war raken. Plaats alle snoeren en kabels buiten het bereik van kinderen.

Klim nooit op het apparaat en plaats er geen zware voorwerpen op.

Neem het netsnoer of de stekker nooit vast met natte handen bij het aansluiten op of loskoppelen van een stopcontact of dit apparaat.

Koppel het netsnoer los van het stopcontact en verwijder alle snoeren uit externe apparaten voordat u het apparaat verplaast.

Schakel het apparaat uit en trek het netsnoer uit het stopcontact voordat u het apparaat schoonmaakt (p. 7).

Trek het netsnoeruit het stopcontact als u bliksem verwacht in uw omgeving.

De ventilaties aan de achterkant van het apparaat hunnen heel worm worden. Let dus op voor brandwonden.

Verwijder nooit het luidsprekkerrooster of de luidspreker. De luidspreker kan Niet door de gebruiker verrangen worden. In de behuizing zijn spanningen en stromen aanwezig die elektrische schokken können verooorzaken.

Stroomtoevoer

• Sluit dit apparaat Niet aan op een stopcontact dat tegelijkertijd wordt gebruikt door een elektrisch apparaat dat door een spanningsomvormer (zoals een koelkast, wasmachine, microgolfoven of airconditioner) wordt bestuurd of dat een motor bevat. Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het Niet practisch is om een apart stopcontact te gebruiken,plaats dan een ruisfilter voor de stroomvoorziening:tussen dit toestel en het stopcontact.
• Schakel alle apparaten uit voordat u dit apparaat op andere apparaten aansluit. Op die manier kurz u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
  Zelfs als de LED's zijn uitgeschakeld wonneer de POWER-schakelaar is uitgeschakeld, betekent dit Niet dat het apparaat volledig van de stroomtoevoer is losgekoppeld. Schakel eerst de POWER-schakelaaruit en trek cervolgens het netsnoor uit het stopcontact als u de stroom volledig wilt uitschakenen. Zorg er.darom voor dat u het netsnoor aansluit op een stopcontact dat gemakkelijk bereikhaar is.

Plaatsing

• Als u het apparaat gezebuukt in de buurt van eindversterkers (of andere apparatuur met große eindversterkers) kan er ruis ontstaan. Om het probleem te verhelpenkest u het apparaat anders richten of verdier van de storingsbron plaatsen.
• Dit apparaat kan radio- en televisioneontvangst verstoren. Gebruik dit apparaat Niet in de buurt van dergelijkke ontvangers.
• Er kan ruis ontstaan als draadloze communicatieapparaten, zoals gsm's, in de buurt van dit apparaat worden gebruikt. Dergelijkke ruis kan ontstaan als een oproep worden ontvangen of gemaakt of tijdens gesprekken. Verplaats dergelijkke apparaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijkke problemenervaart.
• Stel het apparaat Niet bloot aanrechtstreeks zonlicht,plaats het Niet in de buurt van warmtebronnen,laat het Niet acheer in een gesloten voertuig en stel het Niet bloot aan extreme temperaturen. Zorg ervoor dat hetzelfde deel van het apparaat Niet langdurig verlicht worden door verlichtingstoestellen waarvan de lichtbron zich doorgaans dichtbij het apparaat bevindt (zoals een pianolamp),of krachtige spots. Overmatige warmte kan het apparaat verrormen of verkleuren.
• Bij verplaatsing van een locatie waar een andere waar de temperatuur en/of vochtigheid sterk verschilt,+kunnen er waterdruppels (condens) gezvormd worden in het apparaat. Er kuren schade of defecten ontstaan als u het apparaat in deze toestand gebruikt. Voordat u het apparaat gebruikt, laat u het enkele uren liggen tot de condens volledig verdampt is.
• Laat voorwerpen uit rubber, vinyl of gelijkaardige materialen Niet langdurig op het apparaat liggen. Dergelijkke voorwerpen konnen de afwerking verkleuren of beschadigen.
• Kleef geen stickers, transfers en dergelijk op het apparaat. De afwerking kan beschadigd worden als u het kleefmaterialiaal tracht te verwijderen.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaatplaatst, hunnen de rubberen voetstukken möglichk het oppervlak verkleuren of ontsieren. U Aunt een stuk vilt of stof onder de rubberen voetstukken plaatsen om dit te voorkomen. Zorg er in dit geval voor dat het apparaat Niet verschuft of per ongeluk in beweging komt.
• Plaats geen voorwerpen die water bevatten (bv. vazen) op het apparaat. Vermijd ook het gebruik van insecticiden, parfum, alcohol, nagellak, spuitbussen, enz. in de nabijheid van het apparaat. Verwijder onmiddelijk alle vloeistof die op het apparaat gemorst worden met een droge, zachte doek.

Onderhoud

• Reinig het apparaat regelmatig met een zachte, droge doek of een Lichtjes bevochtigde doek. Gebruik een milde, nicht-schurende zeepoplossing om hardnekiger vuil te verwijdenen. Veegervoigens het apparaat grondig schoon met een zachte, droge doek.
• Gebruik geen benzine, verdunners, alcohol of andere oplosmiddelen om verkleuring en/ofervorming te voorkomen.

Extra voorzorgsmaatregelen

• Draag voldoende zorg bij het gebruik van de knoppen, schuifknoppen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen en ingangen. Ruw omgaan met de apparatuur kan defecten verroorzaken.
• Neem het aansluitstuk vast als u kabels aansluit of loskoppelt. Trek nooit aan de kabel. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.
• Tijdens normala gebruik straalt het apparaat eenkleine hoeveelheid warmteuit.
• Houd het volume van het apparaat binnen de perken om te vermijden dat u uw buren stoort. Misschien gebruukt u liever een hoofdtelefoon en hoeft u zich geen zorgen te makeen over uw omgeving.
• Verpak het apparaat indien mogelijk in de doos (inclusief opvulling) waarin het werk geleverd als u het moet vervoeren. Anders zult u gelijkaardige verpakkingen要去en gebruiken.
• Sommige kabels bevatten waarstanden. Gebruik geen kabels met waarstanden om op dit apparaat aan te sluiten. Het gebruik van dergelijkke kabels kan het geluidsniveau extreem verlagen of zichs onhoorbaar makeen. Neem contact op met de fabrikant van de kabel voor informatie over kabelspecificaties.
• Plaats het netsnoor om de snoerhaak wanneer u het apparaat vervoert of opbergt.

Handelsmerken

• De productnamen die in dit document worden genoemd, zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars. In deze handleiding worden diese names gelebruikt,ondat het de meest practische manier is om de geluiden te beschrijven die gesimuleerd worden met COSM-technologie.

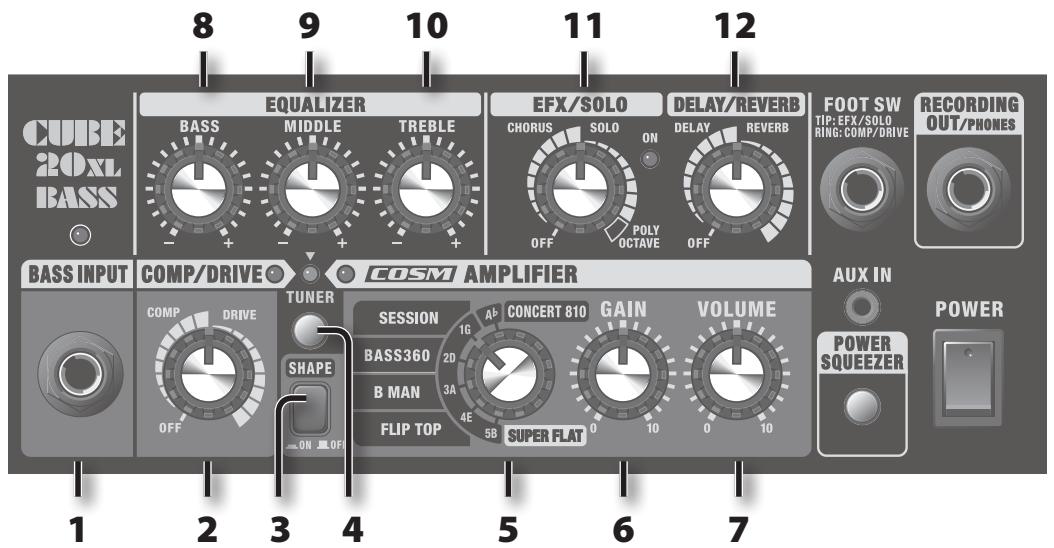

Voorpaneel

1. BASS INPUT-ingang

Sluit hier de basgitaar aan.

2. [COMP/DRIVE]-regelaar

Stel deutsche regelaar in op COMP of DRIVE om het gewenste effect te kiezen. Draai de regelaar om de gewenste hoeveelheid van het toegepaste effect aan te passen.

Regelaarstand	Beschrijving
COMP	Dit effect brengt de niveaus van het ingangssignaal in evenwicht en spreidt zo het geluid gelijkmatig. Als u de regelaar maar rechts draait, verhoogt u het compressie-effect.
DRIVE	Met dit effect voegt u verworming toe aan het geluid. Als u de regelaar maar rechts draait, vergroot u de verworming.

De COMP/DRIVE-indicator brandt wanner compressie of drive is ingeschakeld en gaat uit wanner deze zijn uitgeschakeld.

U kurz COMP/DRIVE ook in- en uitschakelen met behulp van de optionele voetschakelaars.

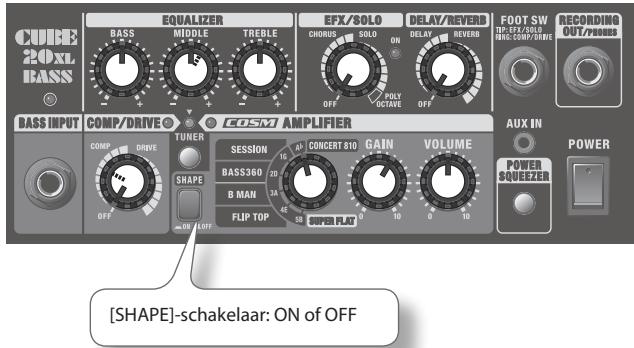

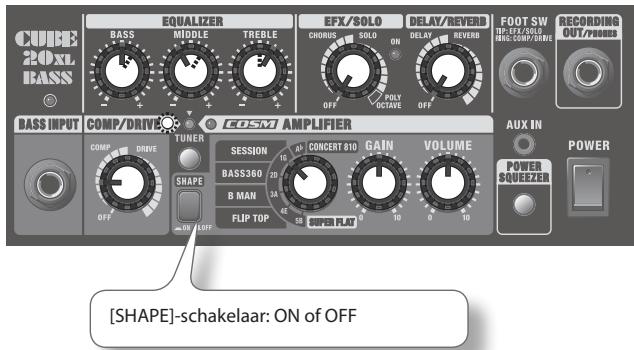

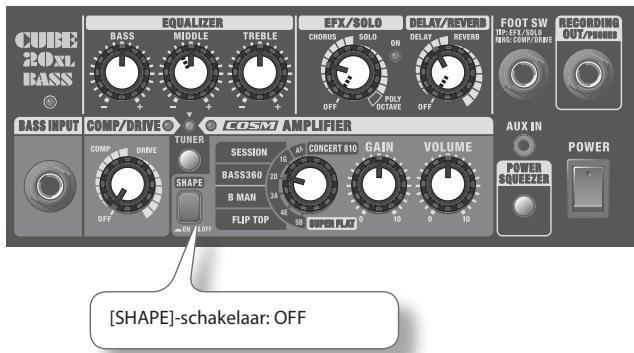

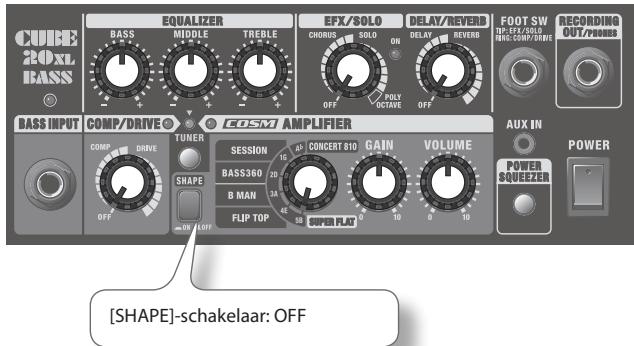

3. [SHAPE]-schakelaar

Dit effect wijzigt de klankeigenschappen van de COSM-versterkers. Het specifiek betrinnen effect varieert volgens de geselecteerde versterker met de Type-schakelaar (5).

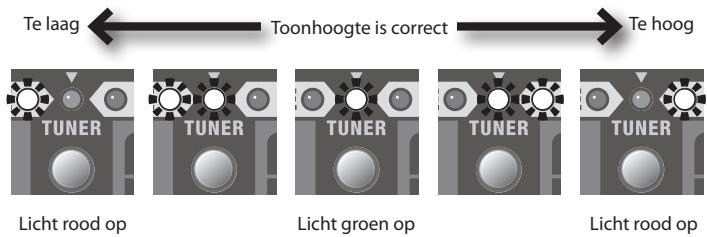

4. [TUNER]-schakelaar

Gebruik deze schakelaar om de basgitaar te stemmen. Als u de schakelaar inschakelt, za deze rood branden. U=kunt nu de stemfunctie gebruiken.

Zie "De stemfunctie gelebruiken" (p. 8) voor meer informatie.

COSM-VERSTERKER

5. Type-schakelaar

U kunt kiezen uit de zes volgende typen.

Als de stemfunctie is ingeschakeld,kest u deze gebruiken om de naam van de te stemmen snaar te selecteren (p. 8).

Type	Beschrijving
SUPER FLAT	Een originele versterker met een breed gamma aan tonen.Dit verstkertype biedt een trouwe weergave van het eigengeluid van de aangesloten basgitaar.Dit is een heel goed verstkertype voor alle soorten aangesloten instrumenten.[SHAPE]-schakelaar: ONDit produeert een zachte klank met een vette middentoon en biedt een geluid dat perfect is voor fretloze basgitatoren, inclusief fretloze elektrische en houten akoestische basgitataren.
FLIP TOP	Modelleert de Ampeg B-15 (1 x 15 inch).Deze versterker is te horen op veel bekende Motown-hits.Dezeields een vet geluid terwijl de compacte luidsprekerkast een duidelijke contour aangeeft.[SHAPE]-schakelaar: ONGeeft een meer genuancaerde, expressieve aanslag.
B MAN	Modelleert de Fender Bassman 100 (4 x 12 inch).Deze versterker is heel populaire sinds het ontstaan van elektrische basgitaren. De versterker heeft de geluidskenmerken van buizenversterkers waarbij meer verrorming een Lichtjes vetter geluid geeft.[SHAPE]-schakelaar: ONGeeft een klank met krachtige,vette middentonen.
BASS360	Modelleert de akoestische 360 (1 x 18 inch).Deze versterker werk in de jaren '70 Niet alleen door jazzbasiisten gebruikt, maar ook door funk- en hardrockmuzikanten. De klank bestaatuit een warme lage toon en een middentoon die een duidelijkke contour aanhoudt, zichs bij het tokkelen met je vingers.[SHAPE]-schakelaar: ONGeeft eenmeer genuancaerde, expressieve aanslag.
SESSION	Modelleert de SWR SM-400 + Goliath (4 x 10 inch) + Big Ben (1 x 18 inch). Deze versterker met tweeter isotypisch voor de "L.A. Sound" van de jaren '80. Deze geeft een klank met een breed bereik en combineert krachtige lage tonen met een helder, open geluid. [SHAPE]-schakelaar: ON Geeft een strak geluid met afgemeten middentonen.
CONCERT 810	Modelleert de Ampeg SVT + 810E (8 x 10 inch). Deze versterker is typisch voor het rockgeluid dat gebaseerd is op een combinatie van krachtige buizenversterkers en groe luidsprekerkasten. Het kenmerkende geluid heeft een overweldigende lage freiagentie. [SHAPE]-schakelaar: ON Geeft een extra zware ont豆腐in.

6. [GAIN]-regelaar

Hiermee regelt u het ingangsniveau van de voorsterker.

Als u de regelaar maar rechts draait, vergroot u de gain.

TIP

• Draai de regelaar zo hoog möglichk zonder dat het geluid verrormt.
• Met veel gain=kunt u een overdrivegeluid verkrijgen.

7. [VOLUME]-regelaar

Regelt het algemene volume.

EQUALIZER

8. [BASS]-regelaar

Stel deze regelaar in op CHORUS, SOLO of POLY OCTAVE om het overeenkomstige effect te selecteren. Draai de regelaar om de gewenste hoeveelheid van het toegepaste effect aan te passen.

De ON-indicator brandt wanner EFX is ingeschakeld en brandt Niet wanner EFX isuitgeschakeld. U kurz EFX ook in- en uitschakelen met behulp van de optionele voetschakelaars.

• De graduations voor CHORUS, SOLO en POLY OCTAVE op het paneel dieren als referentie. Controller steeds het geluid wonneer u de effecten aanpast.

Regelaarstand	Beschrijving
CHORUS	Bij dit effect worden een Licht ontstemdel geluid toegevoegd aan het oorspronkelijke geluid, waardoor het geluid breder en voller worden. Als u de regelaar maar rechts draait, vergroot u het choruseffect.
SOLO	Dit effect voegt een boost toe aan het oorspronkelijke geluid. Door SOLO in eenuit te schakelen kut u het volume en de contour van uw geluid variëren.
POLY OCTAVE	Met dit effect worden een geluid toegevoegd dat een octaaf lager klinkt dan het oorspronkelijke geluid. U kut akkoorden spelen terwijl u dit effect gebruikt, zodat u het geluid van uw akkoorden vetter kutnaken.

DELAY/REVERB

12. [DELAY/REVERB]-regelaar

Stel deutsche regelaar in op DELAY of REVERB om het gewenste effect te kiezen. Draai de regelaar om de gewenste hoeveelheid van het toegepaste effect aan te passen.

• De graduations voor DELAY en REVERB op het paneel dieren als referentie. Controller steeds het geluid wanneer u de effecten aanpast.

Regelaarstand	Beschrijving
DELAY	Draai de regelaar om dearende hoeveelheid van de delay-effecten te wijzigen.
REVERB	Draai de regelaar om het galmniveau aan te passen.

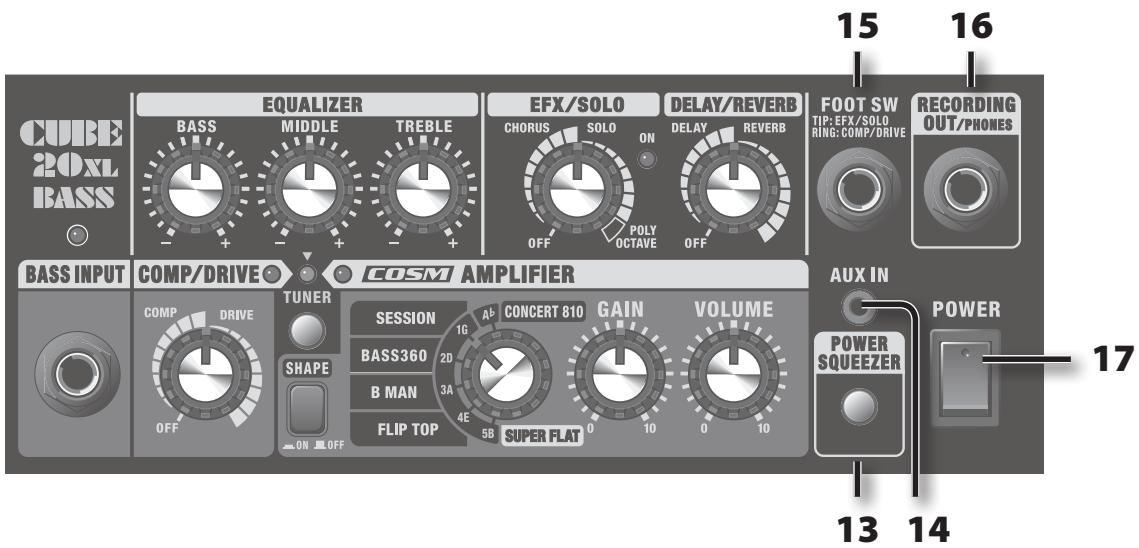

Voorpaneel (ervolg)

13. [POWER SQUEEZER]-schakelaar

De schakelaar brandt rood wanseer de Power Squeeze-functie is ingeschakeld. De schakelaar brandt nicht wanseer de functie is uitgeschakeld.

Als u de Power Squeezer-functie inschakelt, vermindert u het vermogen van de versterker tot 2 watt.

Als u deutsche functie inschakelt, kurz u een geluid produceren dat bezelfde klank en balans behoudt bij een vermogen van 2 watt voor volumeniveaus die beter geschikt zijn voor.THuis.

• De Power Squeezer-functie heeft alleen invloed op geluiden die via de BASS INPUT-ingang binnenkomen. De functie heeft geen invloed op geluiden die via de AUX IN-ingang binnenkomen.

14. AUX IN-ingang

Hiermee sunt u een cd-speler, digitale audiospeler of ander apparaat aansluiten en deze met uw basgitaar lately meespelen.
U kunt hier een stereo mini-jack op aansluiten. De luidspreker en de RECORDING OUT/PHONES-uitvoer zijnECHTER mono. Gebruik de juiste kabel (afzonderlijk verwkrijgbaar) voor het apparaat dat u aansluit.
Bepaal het volumeniveau door de volumeregelaar van het aangesloten apparaat aan te passen.
Als u verbindskabels met waarstanden gebruikt, is het möglich dat het geluidsvolume van de apparatuur die op de AUX IN-ingang is aangesloten te laag is. Gebruik in dit geval verbindskabels zonder waarstanden.

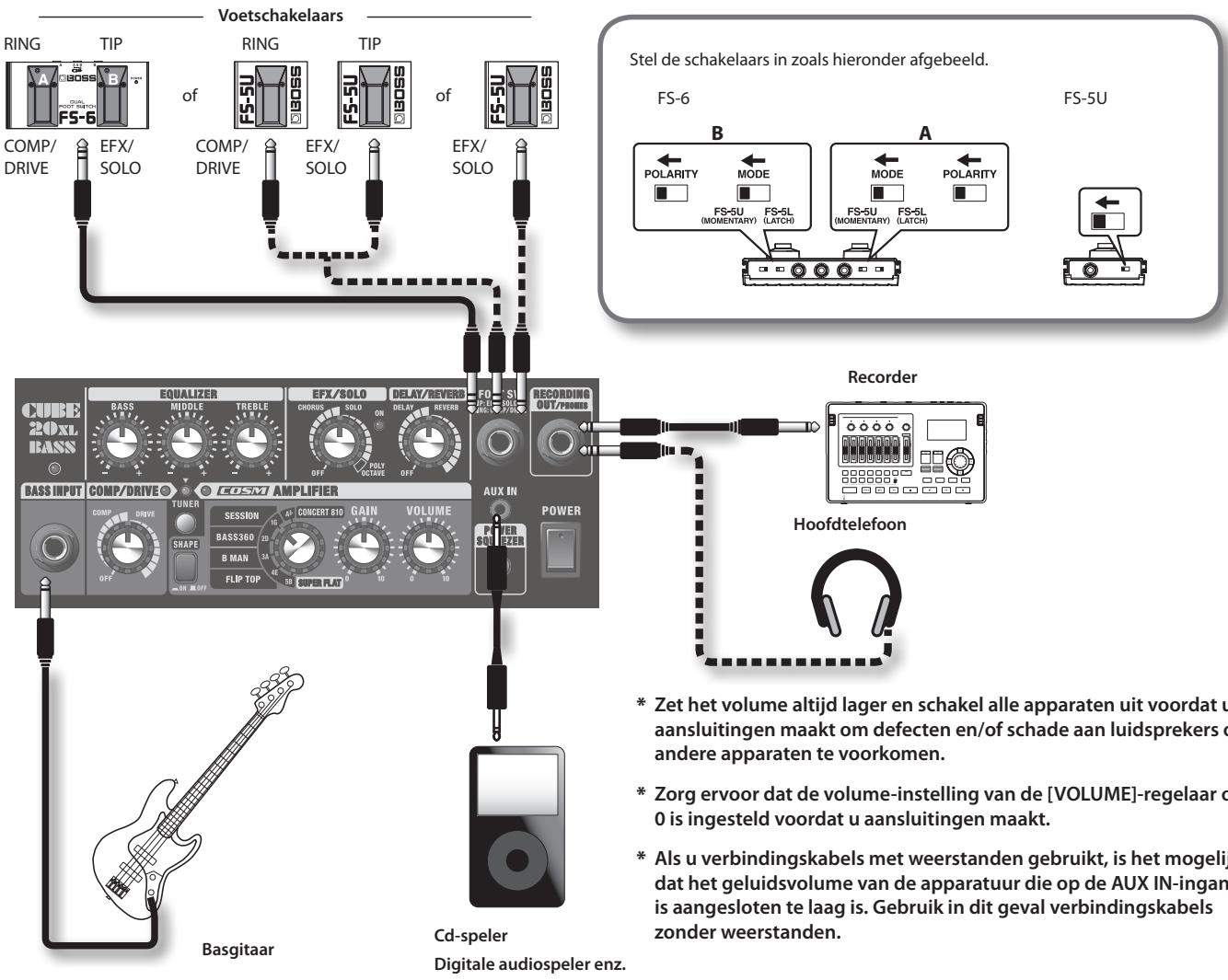

15. FOOT SW-aansluiting (voetschakelaar)

U kunt voetschakelaars (de optionele BOSS FS-5U of FS-6) gelebruiken om EFX/SOLO en COMP/DRIVE in en uit te schakelen.

• De CUBE-20XL BASS is voorzien van een FOOT SW-aansluiting van het type TRS waarop stekkers worden aangesloten zoals hieronder afgebeeld. Gebruik een TRS-compatiblekabel als u een voetschakelaar wilt aansluiten.

TIP: EFX/SOLO
RING: COMP/DRIVE

• Raadpleeg "Aansluitingen" (p. 7) voor gegevens over het aansluien van voetschakelaars.
• Als u een monokabel gebruikt om slechts één voetschakelaar aan te sluiten,kest u deze gebruiken om het EFX/SOLO-effect in en uit te schakelen.

16. RECORDING OUT/PHONES-aansluiting

• Als u RECORDING OUT gelebruikt

Gebruik 1 / 4'' -monoaansluitingen wanner u verbinding maakt met.dequeue aansluiting. Het volumeniveau van RECORDING OUT kan eenvoudig worden aangepast als u de [VOLUME]-regelaar instelt zoals rechts worden weergegeven op de afbeelding.

• Als u een hoofdtelefoon gebruikt
  Verbind de hoofdtelefoon met deze aansluiting.
• Er worden geen geluid door de luidspreker van het apparaat weergegeven wanner de RECORDING OUT/PHONES-aansluitingen in gebruik�n.

17. [POWER]-schakelaar

Schakelt de stroomtoevoer in en UIT.

De stroomtoevoer in- en uitschakelen

Schakel de stroomtoevoer maar uw verschillende apparaten in de aangegeven volgorde in zodra u alle apparaten hebt aangesloten. Als u de apparaten in de verkeerde volgorde inschakelt,kest u defecten en/of schade veroorzaken aan luidsprekers en andere apparaten.

1. Zorg ervoor dat alle [VOLUME]-regelaars op de CUBE-20XL BASS en de aangesloten apparaten op 0 zijn ingesteld.

1. Schakel alle apparaten in die aangesloten zijn op de ingangen (BASS INPUT-ingang en AUX IN-ingang) van de CUBE-20XL BASS.

2. Schakel de CUBE-20XL BASS in.

3. Zet steeds het volume op nul voordat u de apparatuur inschakelt. Zelfs als het volume volledig op nul staat, kurz u nog geluid horen wanner het toestel worden ingeschakeld. Dit is normal en wijst Niet op een defect.

4. Dit apparaat is uitgerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparaat normal werkt.

5. Pas het volume van de apparaten aan.

6. Verlaag, voordat u het toestel uitschakelt, het volume van alle apparaten in uw systemen en schakel de apparaten in de omgekeerde volgorde uit dan de volgorde waar u ze hebt ingeschakeld.
7. Schakel erst de [POWER]-schakelaaruit en trekervolgens het netsnoeruit het stopcontactalsu de stroom volledig wilt uitschakelen.Zie"Stroomtoevoer"(p.3).

CUBE-20XL BASS is voorzien van een stemfunctie. U(Int)kunt deze functie gebruiken voor handmatig stemmen en voor chromatisch stemmen.

• In de stemmodus zal het geluid Niet worden weergegeven door de luidspreker of de REC OUT/PHONES-aansluiting.
• Het geluid dat via de AUX IN-ingang binnenkomt, worden weluitgestuurd.

Handmatig stemmen

Gebruik handmatige stemming als de snaren erg ontstemd zijn (zoals na het verrangen van snaren).

1. Druk op de [TUNER]-schakelaar.

De CUBE-20XL BASS gaat in de stemmodus en de [TUNER]-schakelaarlicht op.

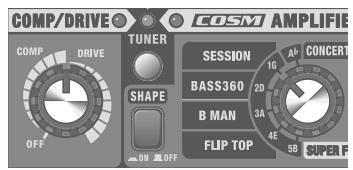

2. Gebruik de Type-schakelaar om de snaar te selecteren die u wilt stemmen.

Regelaarstand	Beschrijving
5B	Open vrijde snaar (B)
4E	Open vierde snaar (E)
3A	Open derde snaar (A)
2D	Open tweede snaar (D)
1G	Open eerste snaar (G)
Ab	Open derde snaar (halve toon lager) (Ab)

• De referenziestoonhoogte is A = 440 Hz. Dit kan nicht worden gewijzigd.

3. Sla de open snaar aan die u wilt stemmen.

Stem de snaar totdat de groene indicator brandt.

• De rode indicator knippert als de toonhoogte helemaal Niet klopt.

4. Als u klaar bent met stemmen, drukt u opnieuw op de [TUNER]-schakelaar.

Chromatisch stemmen

Als u gedurende een volledige seconde of meer op de [TUNER]-schakelaar drukt, Licht de [TUNER]-schakelaar op en kurz u het apparaat gebruiken voor chromatisch stemmen. Hierbij worden de naam van de noot die gespeelde noot het dichtste benadert, automatisch bepaald.

1. Druk op de [TUNER]-schakelaar en houd deze ten minste gedurende eén seconde ingedrukt.

De [TUNER]-schakelaar knippert en de CUBE-20XL BASS gaat in de modus voor chromatisch stemmen.

2. Sla de open snaar aan die u wilt stemmen.

Stem de snaar totdat de groene indicator brandt.

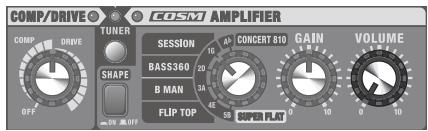

ALL ROUND (SUPER FLAT)

SLAP BASS (SESSION)

FINGER & FRETLESS (BASS 360)

ROCK RIFF (CONCERT 810)

Een originele versterker met een breed gamma aan tonen.

Dit versterkertype geeft een duidelijkke weergave van het geluid van uw instrument. Hierdoor is het ook perfect geschikt om modelingprocessors voor basgitaren of klankmodules zoals bassynthesizers aan te sluiten.

Bovendien kurz u de equalizer gebruiken om het perfecte basgeluid voor elk muziekgenre te bekomen, van rock tot jazz.

Wonneer POLY OCTAVE is ingeschakeld, worden het volledige Scala aan geluiden, van de lage tot de hoge tonen, robuuster.

Deze instelling redueert de middentonen voor een prachtig "slap bass"-geluid.

Als u de SHAPE-schakelaar inschakelt, worden de lage en hoge tonen nog meer versterkt.

Voor een helder "slap"-geluid zet u de MIDDLE-instelling wat lager en TREBLE hoger. Dit accentueert het heldere geluid van de snaren en geeft een "slap"-geluid met eenlichtere pull. Door COMP toe te passen verhoegt u de helderheid van het geluid nog meer.

Om de typische aanslag van rockmuziek te verkrijgen, zet u BASS en MIDDLE hoger. Dit geeft een krachtiger geluid.

Dit basgeluid deed zich intrede in de jaren '70.

Het is geschikt voor een jazzbaspitaar met een brugelement. Dit geeft een warm, afgelijnd geluid als u zich bij het brugelement aanslaat.

Als u deze instelling gebruikt en harmonieën speelt in combinatie met chorus en delay, krijgt u bovendien klanken met een schitterende galm.

Dit is een vet, krachtig standardabsgeluid.

Zet de MIDDLE-instelling hoger om een holder aanslaggeluid te verkrijgen.

Als u vettere lage tonen wilt, schakelt u de SHAPE-schakelaar in.

Als u DRIVE verhoogt, verwrijgt u een nog vetter geluid.

• 0 dBu = 0,775 Vrms
• Met het oog op productverbetering kannen de specificaties en/of het uitzicht van dit toestel worden gewijzigd zonder voorafaande kennisgeving.

Roland

Information

Dit symbolism geeft aan dat in landen van de EU dit product gescheken van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbolijk voorzien, mooten nicht samen met huishoudelijk afval worden verwijderd.
