Beschrijving van de oven P.44

Oventoebehoren P.45

Veiligheidsaanwijzingen P.46

Installatie van uw oven

Elektrische aansluiting P.47-48

Nuttige afmetingen voor de inbouw van uw oven P.49

Vervanging van de ovenlamp P.50

Gebruik van uw oven

De programmaschakelaar P.51

Instellen van het uwr van de oven P.52

Onmiddelijk bakken P.53

Hoe programmeer ik een bakcyclus P.33-56

Gebruik van de schakelklok P.57

Bakwijzen van de oven P.58-59

Onderhoud van uw oven P.60

Problemen en oplossingen P.60

In deze gebruikshandleiding geeft symbol

veiligheidsaanwijzingen en symbol,

tips en praktische richtlijnen aan

Inleiding

Geache klant,

U heeft net een oven van FAGOR aangekocht. We wollen u hier graag voor bedanken.

Onze onderzoeksteams hebben voor u een neue generatie van apparaten ontworpen waarmee koken en bakken dag na dag een waar plezier worden.

Dank zij het moderne en verfijnde ontwerp za uw nieuwe FAGOR-oven harmonieus in uw keulen können worden ingepast. Uw oven is een geslaagde combinatie van gebruiksvriendelijkheid, optimale bakprestaties en esthetische schoonheid.

In het gamma van FAGOR-producten vindt u tevens een ruime keuze aan kookplaten, afzugkappen, vaatwasautomaten en koelkasten die allemaal harmonieus met uw FAGOR-oven nutzen worden gecombineerd.

Uiteraard wensen wij onsze klanten ook na de aankoop.altijd tevreden te honden. Onze servicedienst za u.altijd met uw vragen of suggesties verderhelpen (zie achteraan deze handleiding).

FAGOR staat nicht alleen voor technologische innovatie, maar verbeter tevens de kwaliteit van uw dagelijkse leven. FAGOR biedt u immers apparaten met een bijzonder mooie vormgeving die prestaties en gebruiksgemak aan milieuvriendelijkheid en betrouwbaarheid koppelen.

FAGOR

Indeling van uw oven

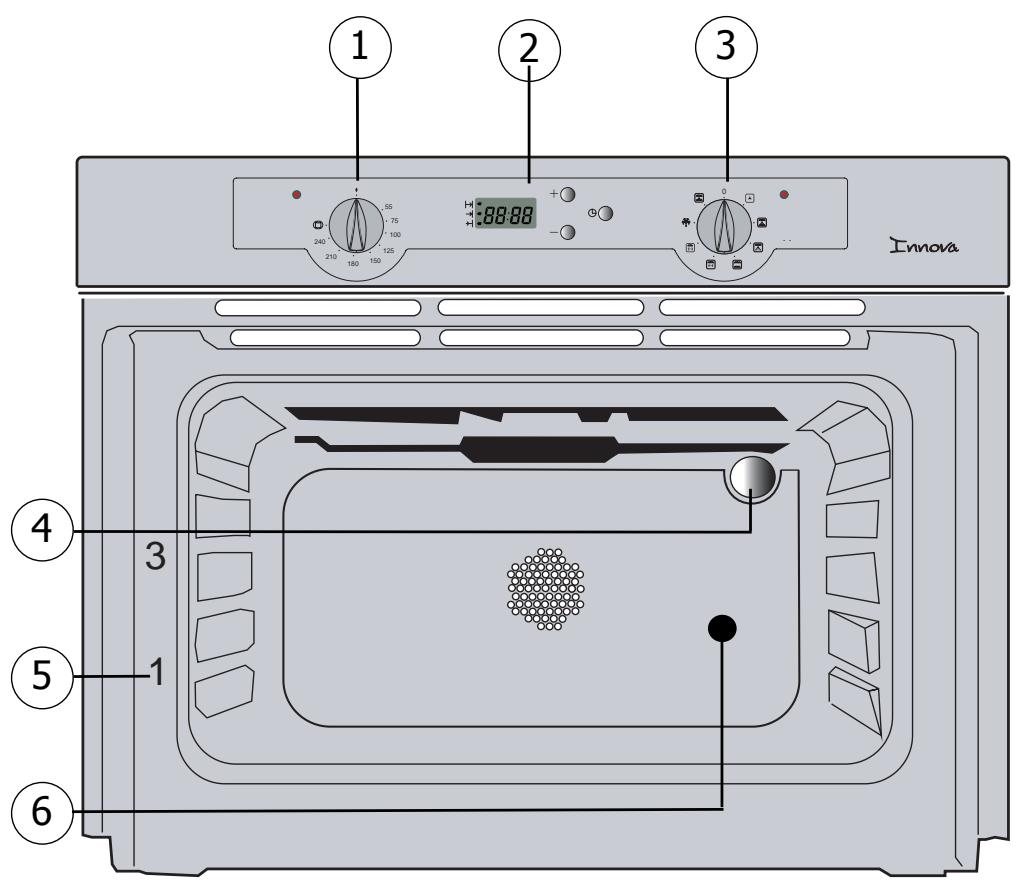

BESCHRIJVING VAN DE OVEN

1 Temperatuurknop

4 Lamp

2 Programmaschakelaar

6 Opening voor draaispit

Oventoebehoren

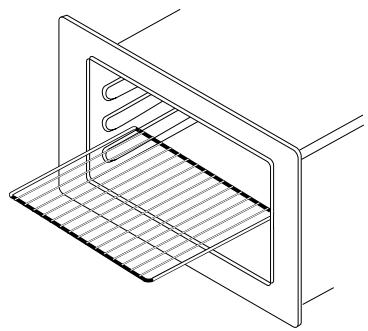

Ovenrooster voor ovenschotels

NL

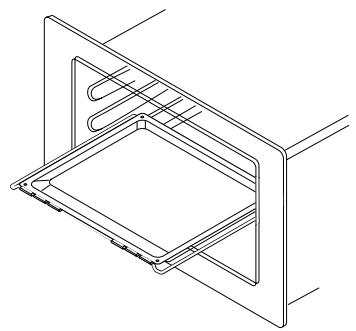

Geëmailleerde braadslee

Deze braadslee vangt de braadsappen op.
Bak of braad nooit vleesrechtstreeks op de braadslee om rookvorming en sterk spatten op de ovenwanden te vermijden.

Draaispit

Het braadspit bestaat uit het braadspit zich, 2 braadvorken, een verwijderbaar handvat en een draagkader dat u in de 3de inschuifsleuf vanaf de ovenbodem plankst.

Plaats het braadspit in de special daartoe voorziene opening achefterin de oven.
Plaats de braadslee in de eerste inschuifsleuf vanaf de ovenbodem.

Belangrijke tip :

• Plaats geen aluminiumfolie gegen de ovenwanden om de oven proper te houden. Aluminiumfolie op de ovenwanden kan oververhitting van de oven veroorzaken en tot beschadiging van het email van de oven leiden.
• Neem na een bakcyclus het ovenrooster, het draaispit, de braadslee, het draagkader enz. nooit met de blote hand vast.

Veiligheidsaanwijzingen

Lees eerst aandachtig de volgende tips alvorens uw oven te installereren en te gebruiken. Dit apparaat is bestemd voor huishoudelijk gebruik. Deze oven is uitsluitend ontworpen voor het bakken van voedingsmiddelen. Deze oven bevat geen enkel bestanddeel op basis van asbest.

EERSTE GEBRUIK :

Alvorens uw oven voor de eerste maal te gebruiken, maar u de lege oven eerst met gesloten deur onceveer 15 minuten in de maximumstand werken. Door de specifieke samenstelling van de staalwolbekleding van de ovenruimte kan de oven in het begin immers een bijzondere geur verspreiden. Bij deze proofverwarming kan er möglich eveneens rookvorming optreden. Dit is normalaal.

AANBEVELINGEN:

• Let erop dat de ovendeur algtd goed gesloten is. Enkel dan sluit de afdichtingsvoeg de oven vollediq af.
• Let erop dat niemand op een open ovendeur gaat leunen of zitten.
• Gebruik de grill nooit wanner u de ovendeur op een kiertje LAST staan. Bij een ovendeur op een kiertje kan immers ook de buitenzijde van de oven warm worden. Hou kinderen veiligheidshalte op een afstand.
• Tijdens het gebruik van de oven worden de oven warm. Raak uiteraard nooit de verwarmingselementen binnen in de oven aan.
• Neem na een bakcylus de oventoebehoren nooit met de blote hand vast (rooster, draaispit, braadslee, draagkader voor het draaispit enz...). Gebruik.altijd een ovenwant of een hittebestendige doeck.
• Plaats geen aluminiumfolie op de ovenwanden. Aluminiumfolie leidt tot oververhitting van de oven wat tot een slecht bak- of braadresultaat en beschadiging van het email kan leiden.
• Gebruik geen hagedrukstoomreiniger.
• Tijdens een ovenreiniging worden de onderdelen van de oven warmer danijdens een normala gebruik van de oven. Hou kinderen op een afstand.

Installatie van uw oven

• Controller vór de elektrische aansluiting of de doorsnede van de elektrische installmentadraten groot genoeg is voor de elektrische voeding van het fornuis. Dezekering van uw installmentatie dient 16 Ampère te bedragen.

Installatie van uw oven

Aansluiting

Als specialist bent enkel u bevoegt voor de installmente en aansluiting van Fagorkookapparaten.

Daarom geldt once waarborg enkel en alleen indien de installmentie en aansluiting van deze apparaten overeenkomstig de geldende wettelijk voorschriften door u werden uitgevoerd.

Bij het Niet naleven van deze voorwaarde is de installmenteur aansprakelijk en vervalt de verantwoordelijkheid van Fagor.

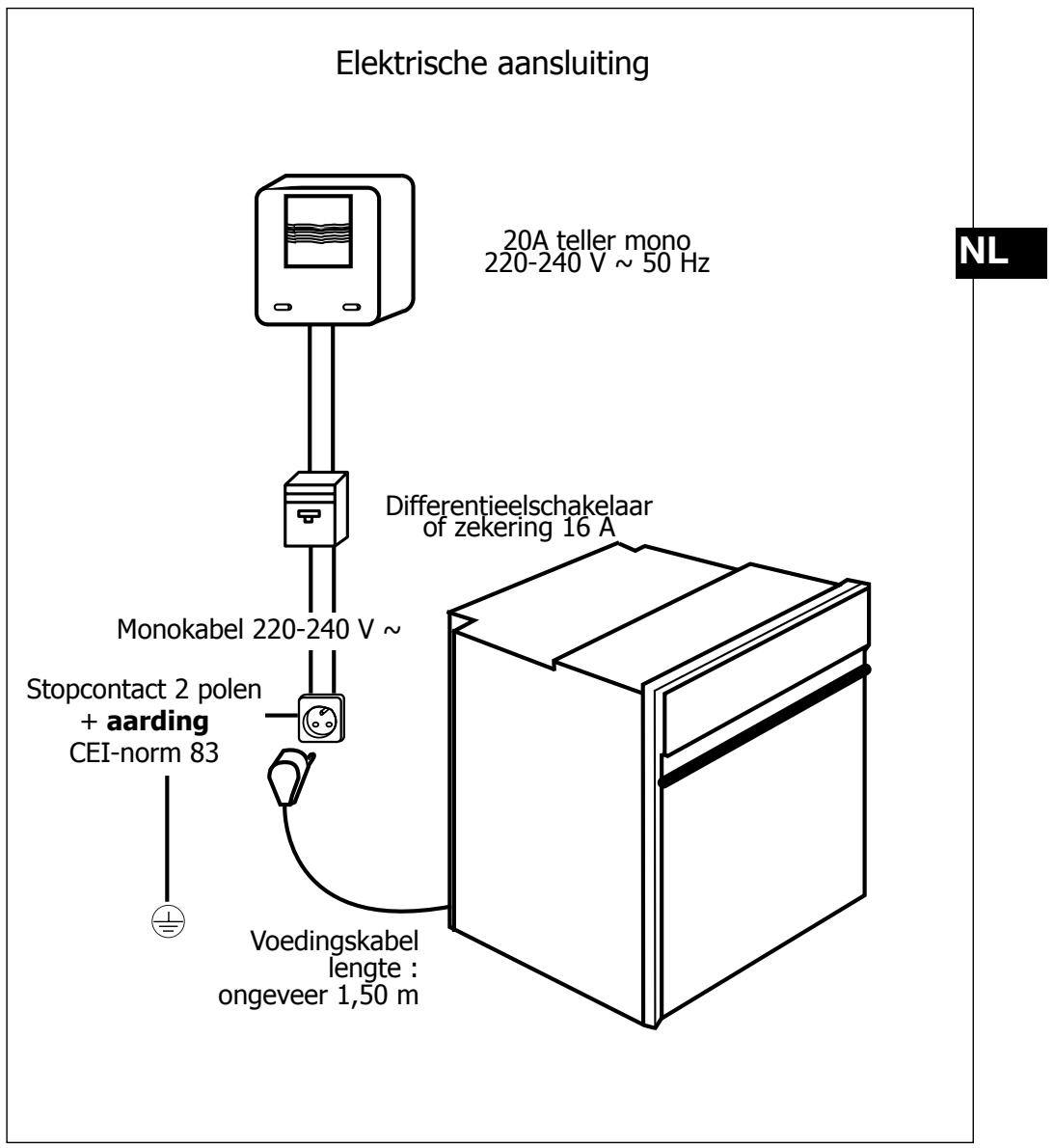

De elektrische aansluiting dient door een elektroninstalleur via het klemmenbord darüber op de oven te worden uitgevoerd. De installmenteur dient de aansluiting uit te voeren overeenkomstig unsere montageaanwijzingen en de geldende wettelijk bepalingen.

Indien de oven Niet met een stekker op het elektriciteitsnet worden aangesloten, dient u aan de voedingszijde een element met omnipolare schakelaar (met een minimale afstand zusammen de kontakten van 3mm ) te installereren om aan de veiligheidsvoorschriften te voldoen.

OPMERKING : Tijdens het onder stroom zetten van de oven worden de elektronica van de oven geinitialiseerd en gaat de ovenverlichting enkele sekonden UIT.

Indien u de oven op een stopcontact aansluit, dient het stopcontact na de aansluiting gemakkelijk bereikbaar te blijven.

Onze aansprakelijkheid vervalt bij een ongeval ten gevolge van een afwezige of foute aarding.

Een beschadigde voedingskabel dient door de fabrikant, de servicedienst van de fabrikant of een erkendvakman te worden verrangen.

Onze aansprakelijkheid vervalt bij een onceval ten gevolge van een afwezig, defecte of foute aarding.

Installatie van uw oven

Nuttige afmetingen voor de inbouw van uw oven

NL

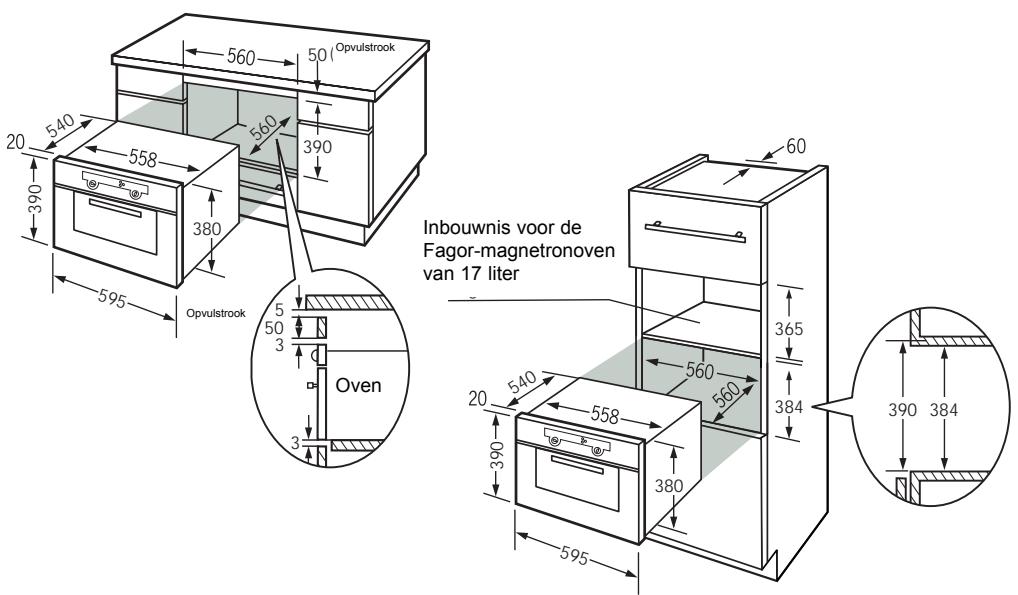

De oven beschibt over een optimale luchtcirculatie die vlekkelozhe bakresultaten en een gemakkelijke reiniging garandeert. Voor een optimale luchtcirculatie dient u met de volgen-de punten rekening te houden :

• De oven kan onder een werkblad of in een kolommeubel met aangepaste afmetingen voor het inbouwen van de oven worden geinstalleerd. Maak een uitsparing van 50~mm op 50~mm in dechterwand van de inbouwruimte om de voedingskabel door te trekken (Zie schema hierboven).
• Plaats de oven centraal in het meubel met een minimale afstand van 2 mm ten opzichte van de meubelwand aan beiden zijkanten.
• Het inbouwmeubel moet van hittebestendig materiaal gemaakt of ermee bekleed়n
• Plaats de oven pas in de inbouwruimte nadat de stroomtoevoer is afgesloten.
• Voor meer stabiliteit schroeft u de oven met 2 schroeven in de in de zijranden voorziene schroefgaten in het meubel vast (zie schema). Maak vooraf een gat met een diameter van 3mm in de wand van het meubel om te vermiiden dat het hout gaat barsten.

Voor een installmentie overeenkomstig de wettelijkrechtlijn raden wij u aan een beroep te doen op een erkend elektrotechnicus.

Vervanging van de ovenlamp

• De ovenlamp bevindt zich bovenaan in de ovenruimte.

Trek algijd de stekker van uw oven uit alvorens de ovenlamp te verrangen om elektrische schokken te vermiijden. Laat indien nodig de oven afkoelen.

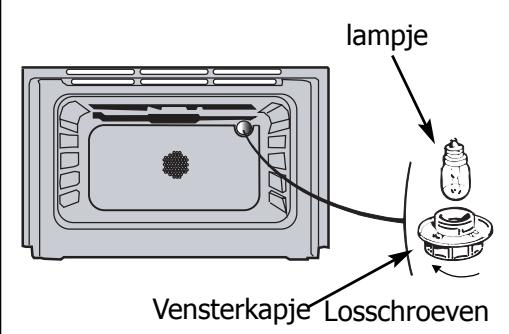

a) Schroef het vensterkapje los (zie tekening).
b) Draai de lamp maar links los.

Kenmerken van de lampje :

-15W
- 220-240 V
- 300^
-schroeffitting E 14

c) Plaats een neue lamp en draai het vensterkapje opnieuw zich. Sluit de oven opnieuw aan.

Gebruik een rubberen handschoen voor het losschroeven van het vensterkapje en de lamp (praktisch!).

Gebruik van uw oven

1. De programmaschakelaar

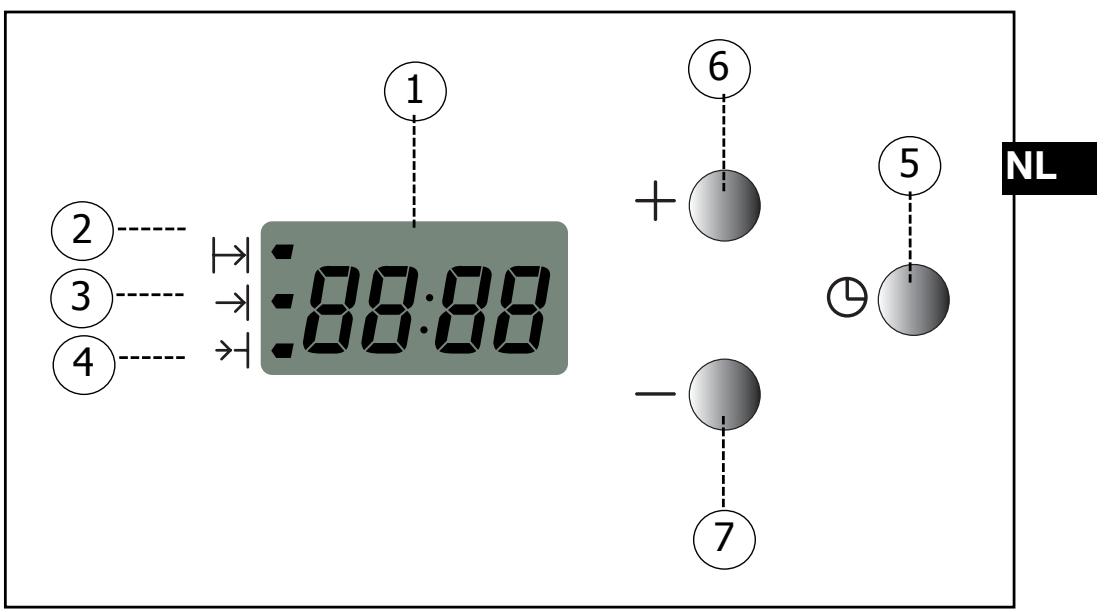

BESCHRIJVING VAN DE PROGRAMMASCHAKELAAR

1 Tijdsgegevens en bakduur
2 Symbolbakduur
3 Symbol einde bakduur
4 Onafhankelijke schakelklok
5 Toets voor de activering van de verschillende programma's voor het instellen van de tijdsgeevens
6 7 Toetsen voor tijsdinstelleningen

Gebruik van uw oven

2. Instellen van het uwr van de oven

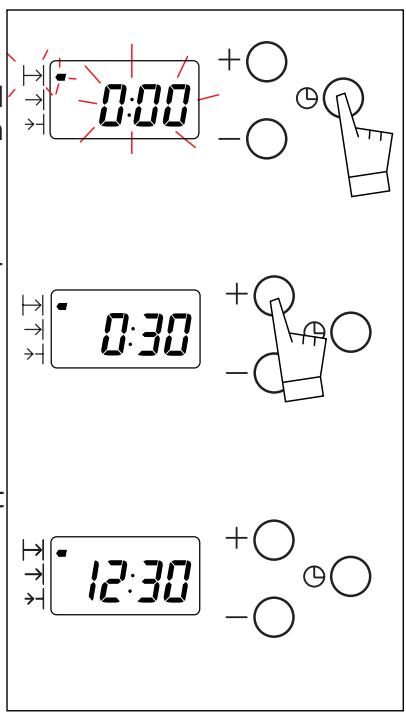

a) Tijdens het aansluiten van de oven

• De display knippert.

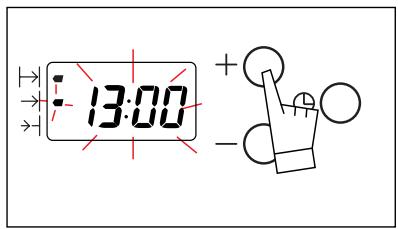

• Stel het uw met de toetsen + en - in (hou de toets ingedrukt indien u de cijfers sneller wil doen vorderen).

• Druk op toets ⊙ om het neue uur te bevestigen.

Voorbeeld : 12u30.

b) Wijzigen van het ingestelde uwr

• Druk gelijktijdig enkele sekonden lang op de toetsen + en - tot de display begint te knipperen.
• Stel het uw met de toetsen + en - in.
• Druk op toets om het neue uur te bevestigen.

Indien u het neue uur nicht met de toets ① bevestigt, zal de display na enkele sekonden zich het uur bevestigen.

Gebruik van uw oven

3. Onmiddelijk bakken

De programmaschakelaar mag enkel het uwvermelden en mag Niet knipperen.

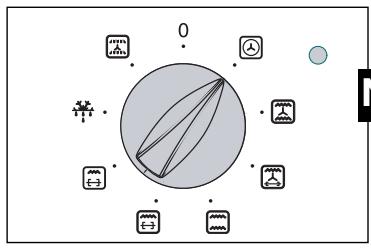

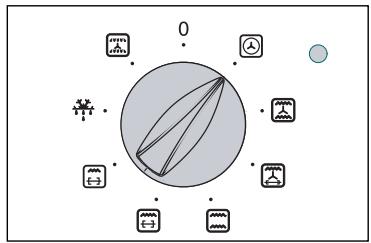

• Kies de bakwijze :

Plaats de keuzeknop in de gewenste stand.

Voorbeeld:stand"

• Kies de baktemperatuur

Draai dethermostat (temperatuurknop) in de voor uw gerecht aanbevolen temperatuur.

Voorbeeld: temperatuurknop in de stand 180^ .

• De oven begint nu te werkken en hetthermostaatlampje gaat branden.

NL

4. Hoe programmeer ik een bakcyclus

a) Bakken met een bepaalde bakduur :

• Kies de bakwijze.

Plaats de keuzeknop in de gewenste stand.

Voorbeeld:stand"

• Kies de baktemperatuur.

Draai de thermostat (temperatuurknop) in de voor uw gerecht aanbevolen temperatuur.

Voorbeeld: temperatuurknop in de stand 180^ .

Gebruik van uw oven

• Kies de bakduur.

Druk éénmaal op de toets . De bakduur (0u00) en het bakduursymbol knipperen. U kan nu de bakduur instellen. U kan de bakduur instellen.

U kan de bakduur met de toetsen + en - instellen.

Voorbeeld : een bakduur van 30 minutes.

Meteen nadat u met de toetsen + of - de bakduur heeft ingesteld en de toetsen loslaat, begint het aftellen van de bakduur.

• De oven begint nu te werkken en het thermostatlampje gaat branden.

De bakduursymbol brandt onafgebrozen en op de display verschijnt opnieuw het uw

Na de bakcyclus (d.w.z. op het einde van de geprogrammeerde bakduur):

• stopt de oven,
• gaat het symbool van de bakduur op de displayuit,
• staat de bakduur op 0:00 en
• hoort u enkele minuten lang een reeks bieptonen.

Druk op om het even welke toets om het biepsignal definitief te stoppen. Nu verschijnt opnieuw het uur op de display.

Gebruik van uw oven

b) Utgesteld bakken met een bepaalde bakduur : (instelling van einduur)

• Stel de baktemperatuur in en kies de bakstand.

Voorbeeld:stand"

Voorbeeld: temperatuurknop in de stand 180^

• Druk énmaal op de toets

De bakduur (0u00) en het bakduursymbol knipperen. U kan nu de bakduur instellen (met een maximale duur van 23u59).

• U kan de bakduur met de toetsen + en -installen.

Voorbeeld : een bakduur van 25 minutes. Zodra u op de toets + drukt, stopt de display met knipperen.

• Druk op de toets om het einduur van de bakcyclus en het symbol van het einduur te doen knipperen. U kan nu het einduur instellen.

Gebruik van uw oven

• U kan nu het gewenste einduur van de bakyclus met de toetsen + en - instellen.

Voorbeeld : u wenst dat uw gerecht om 13u00 maar is.

Na enkele sekonden registreert de oven automatisch uw instelling.

De oven begint pas te werken op een moment dat het door u ingestelde einduur (13u00) worden bereikt.

Zodra de oven begint te werken, gaat het symbol van het einduur op de display UIT.

Na de bakcyclus (d.w.z. op het einde van de geprogrammeerde bakduur) :

• stopt de oven,
• gaat het symbool van de bakduur op de displayuit,
• staat de bakduur op 0:00 en
• hoort u enkele minuten lang een reeks bieptonen.

Druk op om het even welke toets om het biepsignal definitief te stoppen. Nu verschijnt opnieuw het uur op de display.

Opgelet : op dit moment begint de oven opnieuw op te warmen. Om de oven te stoppen,zet u de temperatuurknop en de functiekeuzeknop in de stand 0.

U kan op elk moment :

• de bakduur wijzigen.
• de resterende bakduur met een druk op de toets opvragen.
• de programmatie annuleren door op de toets te drukken en enkele sekonden ingedrukt te houden tot u een bieptoon hoort.

Gebruik van uw oven

5. Gebruik van de schakelkok

Uw oven is voorzien van een schakelklok die onafhankelijk van de oven werkst en waarop u een bepaalde baktijd kan instellen.

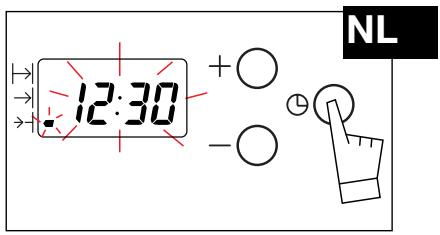

• Druk enkele keren op de toets ⊙ tot het symbolism van de schakelklok begint te knipperen en op de display de baktijd verschijnt .

• U kan nu de gewenste baktijd in stappen van 30 sekonden met de toetsen + en - instellen. Op de display staat de baktijd in minutes en sekonden aangegeven.

Nadat u de baktijd heeft ingesteld, za dearend van de schakelklok na enkele sekonden beginnen telopen.

Dearend blijft ononderbroken op de display afleesbaar.

Na afloop van de ingestelde baktijd hoogt u enkele bieptonen (deijd op de display is 0:00).

Druk éénmaal op om het even welke toets om de bieptonen te stoppen.

U kan op elk moment de programmatie van de schakelklok annuleren of wijzigen.

6. Bakwijzen van de oven

Symbool	Functie	Beschrijving v
	Hetelucht Het bakken gebeurt met het onderste verwarmingselement van de oven en de luchtvermengingsschroef.	Snelle stijging van de ou Sommige gerechten mogen m oven worden geplaatst.
	Gecombineerd bakken Het bakken gebeurt met het onderste en bovenste verwarmingselement van de oven en de luchtvermengingsschroef.	Drie warmtebronnen : veel wa een beetje hetelucht en een te
	Turbogrill Het bakken gebeurt afwisseled met het bovenste verwarmingselement van de oven en de luchtvermengingsschroef.	Deze stand combineert de wel luchtschroef en de grill. De gril gerecht door de infraroodstral heteluchtturbine zwakt de bru
	Natuurlijke convectie Het bakken gebeurt met het onderste en het bovenste verwarmingselement van de oven zonder de luchtvermengingsschroefr.	Verwarm de oven voor.
	Enkele grill en Dubbele Het bakken gebeurt met het bovenste verwarmingselement.	In de dubbele grill worden het het ovenrooster bestaald. Me behaalt u hetzelfde grillresulta Kleinere gerechten.
	Ontdooien Diepvriesgerechten worden ontdooid door de luchtvermengingsschroef die lucht rond de te ondoieten gerechten blaast.	De temperatuur komt nooit boven 50°Cuit, wat een optimale ontdooijing garandeert.
	Voorverwarming	Bepaalde gerechten dienen in voorverwarmde oven te word

Bakwijzen van de oven

ran de functie

ventemperatuur. neteen in een koude

armte onderaan, beetje grill.

erking van de ill maakt het ing goudgeel. De uining af.

hele oppervlak van et de enkele grillaat, maar voor

in een den geplaatst.

Aanbevelingen

Aanbevolen stand om wit vlees, vis en groenten zicht te houden. Deze stand kan worden gebruikt om tot 2 gerechten samen te bereiden.

Aanbevolen stand voor quiches, taarten en taarten met saphoudend fruit.

Aanbevolen stand om rood en wit vlees te bruinen en te doorbakken. Eveneens aanbevolen om gevogelte tot 2 kg langzaam te bakken.

Aanbevolen voor langzame en delicate bereidingen: zachtewildgerechten... Braden van rood vlees. Stoven van gerechten in een stoofpot de kisel waarvan de bereiding op een ko is begonnen (coq au vin, wildragout...)

Aanbevolen stand voor het grillen van koteletten, worsten, sneedjes brood en gamba's op het ovenrooster.

Aanbevolen voor het ontdooien van vlees en gevogelte. Gebruik het rooster enplaats de braadslee eronder of gebruik de bakplaat. Gebruik nooit het ontdooingssap voor de verdere bereiding van uw gerecht.

Zet de thermostat in de gewenste temperatuurstand. Zet de functiekeuzeknop na de voorverwarming in de gewenste stand.

NL

Onderhoud van uw oven

Reiniging van de binnenkant van de oven

Laat de oven eerst afkoelen alvorens met de manuele reiniging van de oven te beginnen.

Over het algemeen mag u geen schuurpoeders, metalen sponzen en scherpe voorwerpen gebruiken.

• De oppervlakken rond de ovendeur en de ovenruimte zichdienen alttijd proper te zijn. Indien een te sterke bevuiing schade heeftveroorzaakt, contacteert u eerst een gespecialiseerde technicus Alvorens de oven opnieuw te gebruiken.

Problemen en oplossingen

U twijfelt over de goede werkking van uw oven. Dit betekent nicht automatisch dat er een defect is. Controller in elk geval eerst de volgende punten :

Problem

De oven wordt nicht warm.

De temperatuurindicator blijft ononderbroken branden.

De ventilator blijft na het stoppen van de oven doorwerken.

Mogelijkke oorzaken

• De oven is nicht aangesloten.
• Dezekering van de installmentie is defect.
• De baktemperatuur is te laag.

• Dethermostat is defect.

• Dethermostat is defect.

• De lamp is defect.

• De oven is nicht aangesloten of de zekering is defect.
• De ventilator blijft maximaal 1aar na het stoppen van de oven doorwerken,
• Indien de oven na 1 uarr nicht stocht.

Oplossingen

• Sluit de oven aan.
• Vervang de zekering van uw installment (16 A).
• Verhoog de baktemperatuur.

• Neem contact op met de servicedienst.

• Neem contact op met de servicedienst.

• Vervang de lamp.

• Sluit de oven aan of verwang de zekering.
• Open de ovendeur om de oven sneller teCTL adenfkoelen.
• Neem contact op met de servicedienst.

Noteer hieronder de gegevens van het identificatieplaatje van uw oven :

60

MADE IN EU

220 - 240V 50 Hz

N° SER.

REF.

TYPE

CONS.N°214

CK

Obsah

Uvod Str.63
