MANUAL DE UTILIZADOR HM-480X FAGOR

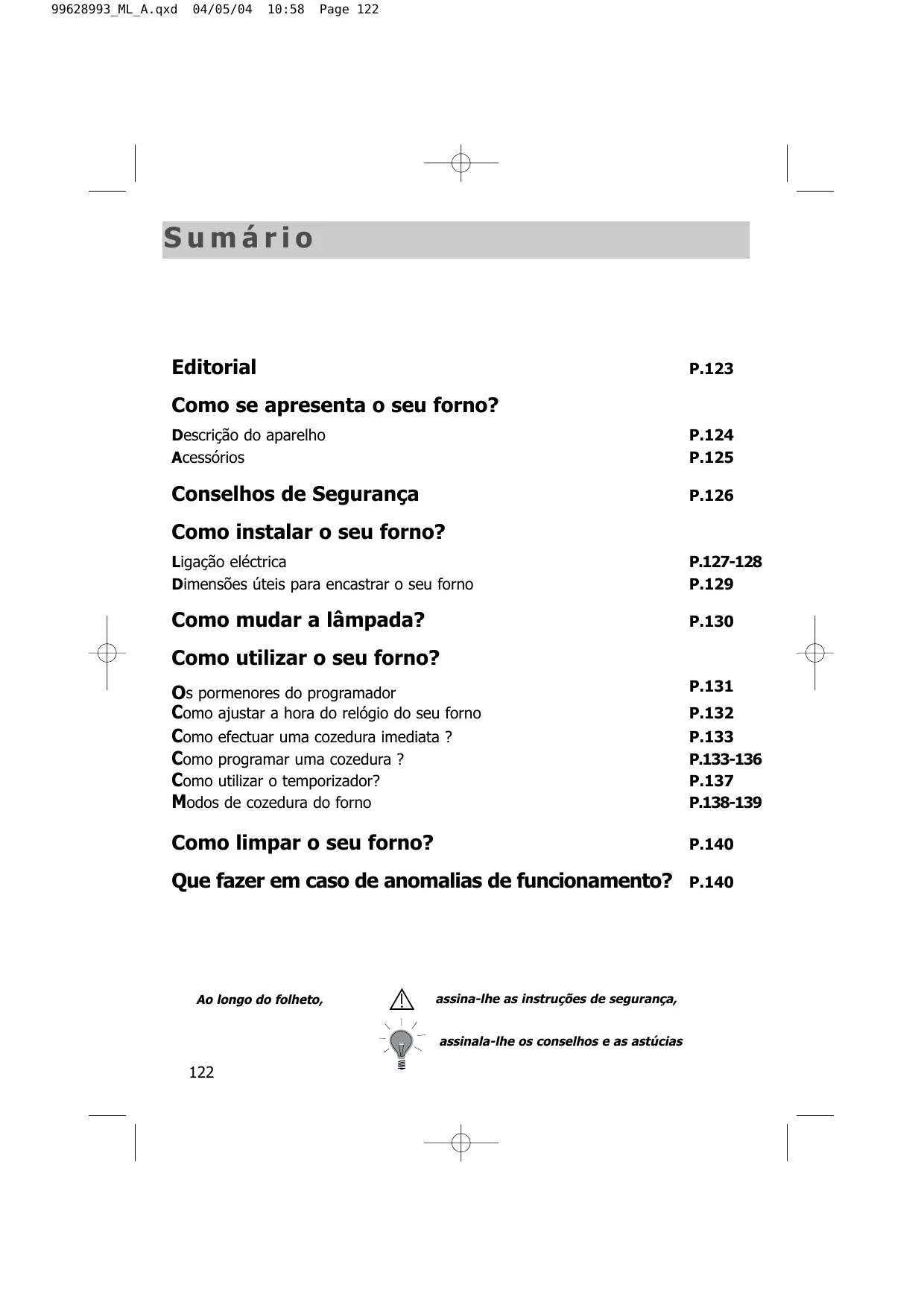

Como se apresenta o seu forno? Descrição do aparelho Acessórios

Conselhos de Segurança

Como instalar o seu forno? Ligação eléctrica Dimensões úteis para encastrar o seu forno

Como mudar a lâmpada?

Como utilizar o seu forno? Os pormenores do programador Como ajustar a hora do relógio do seu forno Como efectuar uma cozedura imediata ? Como programar uma cozedura ? Como utilizar o temporizador? Modos de cozedura do forno

Como limpar o seu forno?

Que fazer em caso de anomalias de funcionamento?

Ao longo do folheto,

assina-lhe as instruções de segurança, assinala-lhe os conselhos e as astúcias

Estimado(a) Cliente, Acabou de adquirir um forno FAGOR e estamos-lhe gratos por isso. As nossas equipas de pesquisa conceberam, pensando em si, uma nova geração de aparelhos para que o acto de cozinhar seja um prazer no dia a dia. Com linhas puras e uma estética moderna, o seu novo forno FAGOR integra-se harmoniosamente na sua cozinha e alia perfeitamente facilidade de utilização e performance de cozedura. Encontrará igualmente na gama dos produtos FAGOR, uma vasta escolha de placas de cozedura, de exaustores, de máquinas de lavar loiça e de refrigeradores integráveis, que poderá coordenar ao seu novo forno FAGOR. Evidentemente, com a preocupação permanente de satisfazer da melhor maneira possível as suas expectativas em relação aos nossos produtos, o nosso serviço de consumidores encontra-se à sua disposição e à sua escuta para responder a todas as suas perguntas ou sugestões (coordenadas no final do presente manual). Na ponta da inovação, FAGOR contribui assim para o melhoramento da qualidade da vida do dia a dia, proporcionando-lhe produtos cada vez mais performantes, de utilização simples, amigos do ambiente, com um lindo design e fiáveis.

C omo se apresenta o seu forno? 1

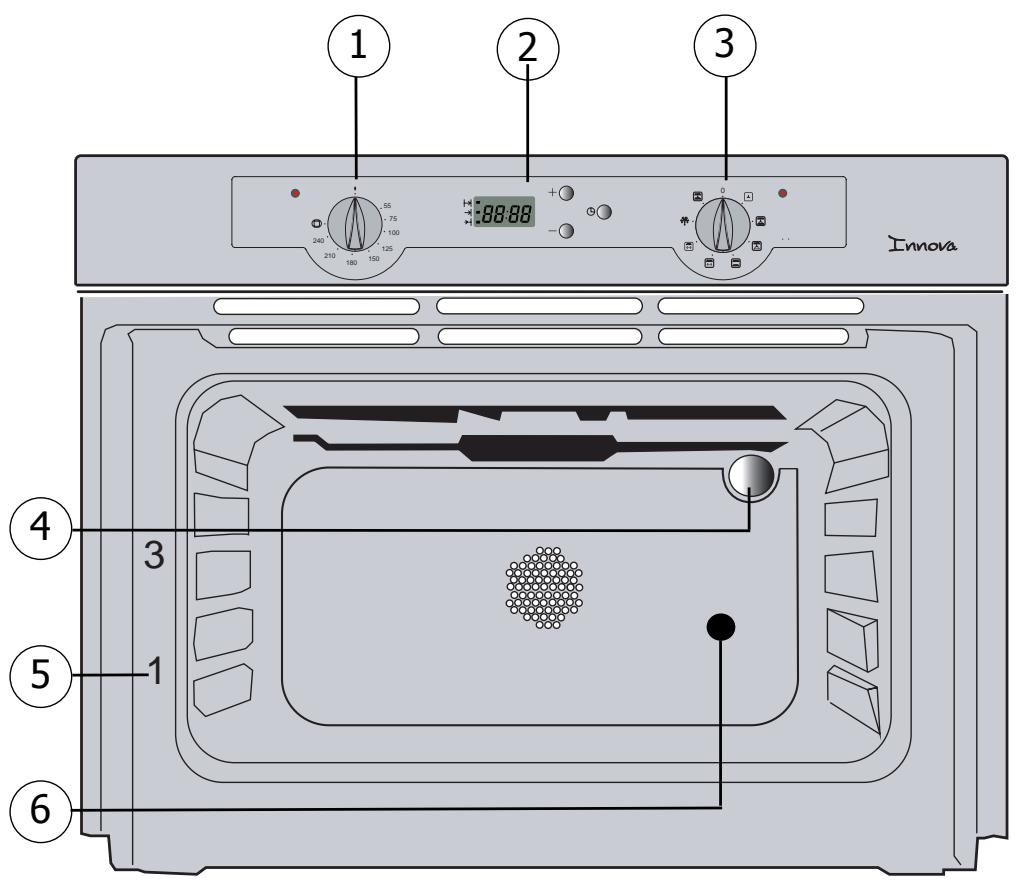

DESCRIÇÃO DO APARELHO

Orifício para espeto rotativo

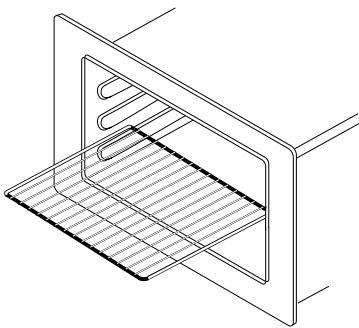

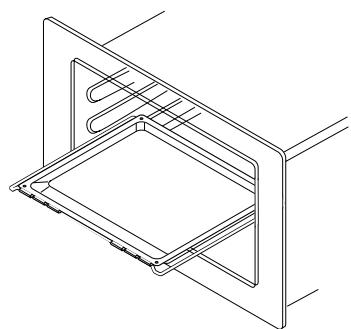

Acessórios Grelha de suporte da placa

Pingadeira esmaltada Esta serve a recolher os sumos de cozedura. Evite assar os rolos de carne directamente na pingadeira, de modo a evitar projecções PT e fumos importantes.

Espeto rotativo manual Compreende um espeto, 2 garfos, um punho amovível e uma grade de suporte que deve ser enfiada no 3° socalco a contar do fundo do forno. Para a instalação do espeto: enfie-o no orifício situado no fundo do forno. Pouse a pingadeira sobre a grade de suporte a qual deve ser posta no último socalco do forno.

Conselhos importantes: - Não revista o interior do forno com papel de alumínio para poupar uma limpeza. Isto iria provocar um sobreaquecimento, danificando o esmalte do interior do forno. - Após uma cozedura, não tocar os acessórios do forno (grelha, espeto rotativo, pingadeira, suporteTB, etc.) sem luvas.

Conselhos de Segurança Agradecemos que tome conhecimento destes conselhos antes de instalar e utilizar o seu forno. Este forno foi concebido para ser utilizado por particulares no seu local de habitação. Ele destina-se exclusivamente à cozedura de alimentos. Este forno não contém qualquer componente à base de amianto. PRIMEIRA UTILIZAÇÃO: Antes de utilizar o seu forno pela primeira vez, proceda ao aquecimento com o forno vazio e a porta fechada, durante cerca de 15 minutos em posição máxima afim de "rodar" o aparelho. No início, a lã mineral que reveste a cavidade do forno pode desprender um cheiro particular devido à sua decomposição. Do mesmo modo, é possível que possa constatar um desprendimento de fumo. Este fenómeno é normal. UTILIZAÇÕES SEGUINTES: - Assegure-se de que a porta do seu forno está bem fechada, a fim que a junta de estanquecidade desempenhe correctamente a sua função. - Não deixe ninguém apoiar-se ou sentar-se sobre a porta do forno aberta. - Não utilizar o grelhador quando a porta estiver entreaberta, pois as partes acessíveis ou as superfícies exteriores poderiam ficar quentes. Por medida de segurança, manter fora do alcance das crianças. - Durante a utilização o aparelho aquece. Tome precauções de maneira a não tocar nos elementos aquecidos situados na cavidade do forno. - Após uma cozedura, não segure qualquer acessório do forno (grelha, espeto de manivela, pingadeira, berço de espeto de manivela...) com as mãos desprotegidas, utilize luvas especiais ou um tecido isolante. - Não guarneça o interior do seu forno com folha de alumínio. Caso contrário, resultaria uma acumulação de calor que deturparia o resultado da cozedura e da assadura e danificaria o esmalte. - Não utilize um dispositivo de limpeza a vapor ou a alta pressão. - Aquando das limpezas, as superfícies acessíveis tornam-se mais quentes que aquando do uso normal, convém afastar as crianças.

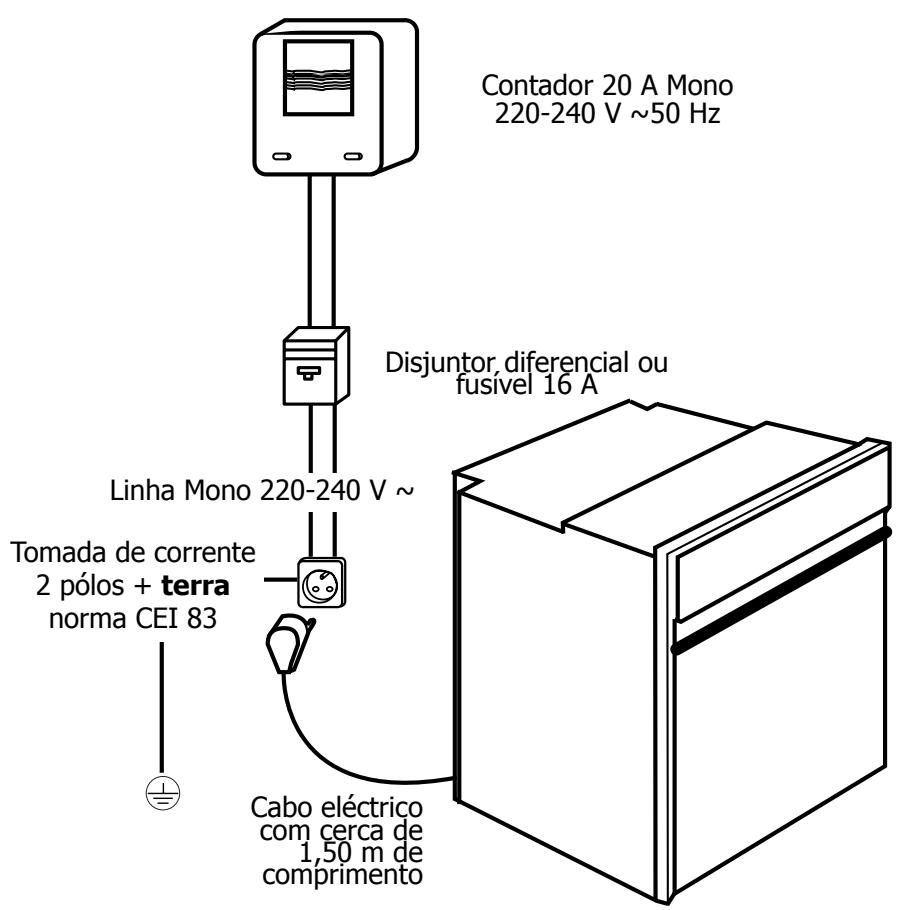

Como instalar o seu forno? Ligação eléctrica

Contador 20 A Mono 220-240 V ~50 Hz

Disjuntor diferencial ou

fusível 16 A PT Linha Mono 220-240 V ~ Tomada de corrente 2 pólos + terra norma CEI 83

Cabo eléctrico com cerca de 1,50 m de comprimento

• Antes de efectuar a ligação, assegure-se de que a secção dos fios da instalação eléctrica é suficientemente grande para alimentar normalmente o aparelho (no mínimo, a secção deve ser igual à do cabo eléctrico). O fusível da sua instalação deve ser de 16 Amperes. 127

Como instalar o seu forno? Ligação

Sendo um especialista, você é a única pessoa capaz de proceder à instalação e à ligação dos aparelhos da marca Fagor. É por isso que a nossa garantia se aplica única e exclusivamente aos aparelhos cuja instalação e ligação forem efectuados por si, em conformidade com as disposições da legislação em vigor. O não cumprimento desta condição compromete a responsabilidade do instalador, excluindo a da sociedade Fagor. A gação eléctrica deve ser feita por um electricista instalador. Este deve cumprir com as instruções de montagem e com as regulamentações locais relativas à ligação de aparelhos eléctricos. Quando não se utiliza uma ficha de tomada de corrente para ligar o aparelho à rede de electricidade pública, é necessário instalar um dispositivo omnipolar de corte (com uma abertura mínima de 3 mm entre os contactos), à chegada da alimentação, a fim de cumprir com as prescrições em matéria de segurança. NOTA: Quando se liga o aparelho à tensão, o sistema electrónico do seu forno inicializa-se, neutralizando a iluminação durante alguns segundos. No caso de ligação a uma tomada de corrente, esta deve ser acessível após instalação do aparelho. Esta garantia perde o seu valor em caso de acidente derivado de ausência de ligação à terra ou de deficiência existente nesta mesma ligação. Se o cabo de alimentação estiver danificado, o mesmo deverá ser substituído pelo fabricante, o serviço pós-venda ou pessoal de qualificação similar, de modo a evitar qualquer perigo.

Não podemos ser responsabilizados em caso de acidente consecutivo a uma ligação à terra inexistente, defeituosa ou incorrecta. 128

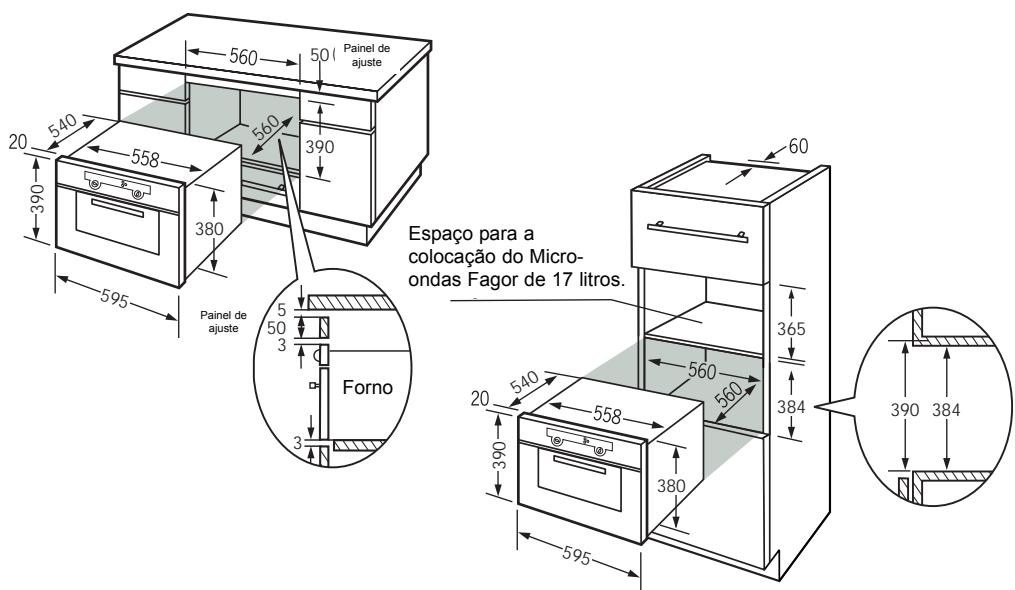

Como instalar o seu forno? Dimensões úteis para encastrar o seu forno Painel de 50 (Regleta) ajuste

Espaço para a colocação do Micropara ondasHueco Fagor deMicroondas 17 litros. Fagor de 17 litros

O sistema de circulação de ar, existente no seu forno, permite obter resultados de cozedura e de limpeza consideráveis, com a condição que sejam cumpridos os seguintes requisitos: • O forno pode ser instalado quer por debaixo de um plano de trabalho, quer num móvel em forma de coluna cujas dimensões de encastramento sejam adaptadas. Efectue um corte de 50 mm X 50 mm na parte traseira do compartimento, para poder fazer passar o cordão de alimentação (Ver esquema acima). • Coloque o forno no centro do móvel de modo a deixar uma distância mínima de 2 mm de separação entre este e o móvel vizinho. • O móvel de encastramento deve ser de material que resista ao calor (ou ser revestido de material similar) • Quando se instala o forno no compartimento, este deve estar desligado da corrente eléctrica. • Para obter maior estabilidade, fixe o forno no móvel com 2 parafusos metidos nos orifícios, previstos para o efeito, situados nos caixilhos laterais (conferir com o esquema). Antes de efectuar esta operação, faça um buraco de 3 mm de diâmetro na parede do móvel para evitar que a madeira estoire.

Para ter a certeza de que a sua instalação é conforme, não hesite em recorrer aos serviços de um técnico especializado em electrodomésticos. 129

Como mudar a lâmpada? • A lâmpada está situada no tecto da cavidade interna do seu forno. Desligue o seu forno antes de efectuar qualquer tipo de intervenção sobre a lâmpada e deixe arrefecer o aparelho, se necessário for. a) Desaparafuse a janela (ver ao lado).

b) Desenrosque a lâmpada no mesmo sentido. Características da lâmpada: -

15 W 220-240 V 300°C Casquilho E 14

Armação em forma de postigo

c) Mude a lâmpada e torne a montar a armação em forma de postigo. Ligue novamente o forno.

Enfie uma luva de borracha para poder desmontar com mais facilidade a armação e a lâmpada

Como utilizar o seu forno? 1.

Os pormenores do programador

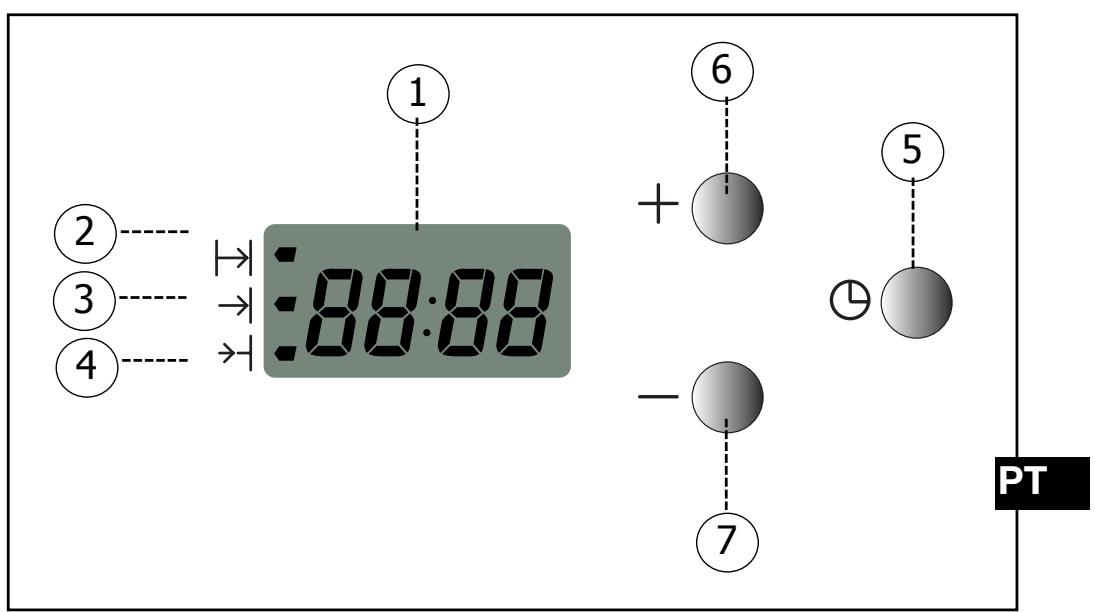

DESCRIÇÃO DO PROGRAMADOR

Visualização dos tempos e das durações

Tecla de acesso aos diferentes programas de regulação do tempo

Teclas de regulação do tempo

Como utilizar o seu forno? 2.

Como ajustar a hora do relógio do seu forno ?

a) A colocação sob tensão • O visor acende por intermitência. • Ajuste a hora premindo as teclas + ou - (se mantiver a pressão do dedo na tecla pode obter um desfile rápido).

b) Ajustar o relógio • Prima simultaneamente as teclas + e - durante alguns segundos até que a hora indicada acenda por intermitência. • Ajuste a regulação da hora com as teclas + ou -. • Prima a tecla

Se não houver validação por intermédio da tecla , o registo é automático no final de alguns segundos. 132

Como utilizar o seu forno? 3.

Como efectuar uma cozedura imediata ?

O programador deve apenas visualizar a hora; esta não deve piscar. • Escolha o modo de cozedura: Rode o selector de funções para a posição da sua escolha. Exemplo: posição "

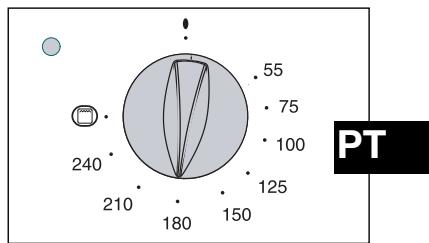

• Escolha a temperatura de cozedura Gire o termóstato (selector de temperatura) colocando-o na temperatura recomendada na sua receita. Exemplo: indicação de temperatura 180°.

• Após estes passos, o forno aquece, o indicador luminoso do termóstato acende-se.

Como programar uma cozedura ?

a) Fazer uma cozedura com uma duração definida: • Escolha o modo de cozedura. Rode o selector de funções para a posição da sua escolha. Exemplo: posição "

• Escolha a temperatura de cozedura. Gire o termóstato (selector de temperatura) colocando-o na temperatura recomendada na sua receita. Exemplo: indicação de temperatura 180°.

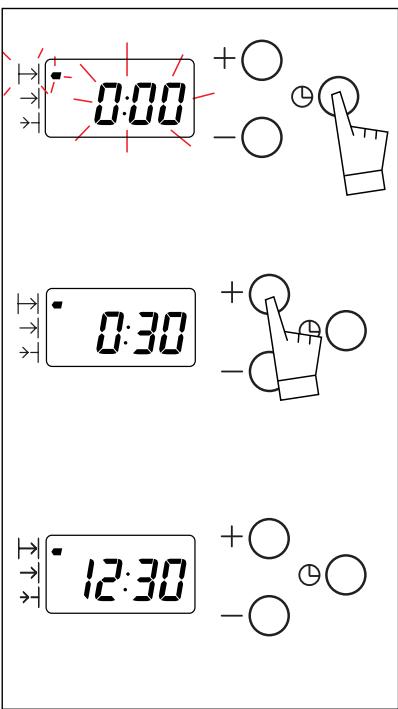

Como utilizar o seu forno? • Escolha a duração de cozedura. Prima uma vez a tecla . A duração de cozedura (às 0h00) e o símbolo associado acendem por intermitência para indicar que a regulação é agora possível. É possível definir o tempo de cozedura. Prima a tecla + ou - para definir o tempo desejado. Exemplo : 30 min de cozedura. A contagem decrescente da duração faz-se imediatamente após libertar as teclas + ou -. • Após estes passos, o forno aquece, o indicador luminoso do termóstato acende-se. O símbolo de tempo de cozedura não pisca, e a hora é novamente visualizada. No final da cozedura (final do tempo programado), - o forno pára, - o símbolo do tempo de cozedura desliga-se, - 0:00 é visualizado - uma série de bips sonoros é emitida durante uns minutos. A paragem definitiva dos bips sonoros efectua-se, premindo qualquer uma das teclas, sendo a hora do dia novamente visualizada.

Como utilizar o seu forno? b) Como diferir uma cozedura com uma duração definida? (hora de fim de cozedura escolhida) • Ajuste a temperatura e regule o modo de cozedura. Exemplo: posição "

Indicação de temperatura 180°.

PT • Prima uma vez a tecla A duração de cozedura às 0H00 e o símbolo associado acendem por intermitência para indicar que a regulação é agora possível. É possível regular a duração de cozedura até às 23h59.

• Prima as teclas + ou - para regular o tempo desejado. Exemplo: 25 mn de cozedura. Ao premir pela primeira vez a tecla + , a luz deixa de acender por intermitência.

• Prima a tecla até que a hora de fim de cozedura e o símbolo associado acenda por intermitência. A sua regulação é agora possível.

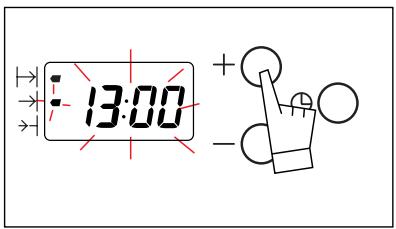

Como utilizar o seu forno? • Ajuste a hora de fim de cozedura desejada premindo as teclas + ou -. Exemplo ao lado: fim de cozedura desejada às 13h00.

O registo do fim de cozedura faz-se automaticamente no final de alguns segundos. Após estes passos, o início do aquecimento do forno é diferido para que a cozedura termine à hora programada (ex: 13h00). Quando a cozedura começa, o símbolo de fim de cozedura apaga-se. No final da cozedura (final do tempo programado), - o forno pára, - o símbolo do tempo de cozedura desliga-se, - 0:00 é visualizado - uma série de bips sonoros é emitida durante uns minutos. A paragem definitiva dos bips sonoros efectua-se, premindo qualquer uma das teclas, sendo a hora do dia novamente visualizada.

Atenção: nesta altura, o seu forno volta a aquecer.Para parar o aquecimento, volte a colocar o selector de temperaturas e de funções na posição paragem. É possível : - alterar a qualquer momento o tempo de cozedura. - consultar a qualquer momento o tempo restante de cozedura, premindo a tecla - cancelar a qualquer momento a programação, mantendo durante uns segundos a tecla

Como utilizar o seu forno? 5.

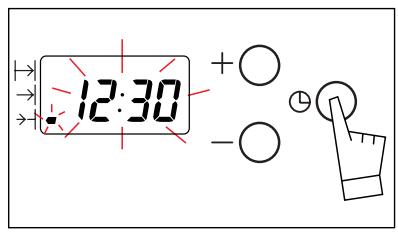

Como utilizar o temporizador ?

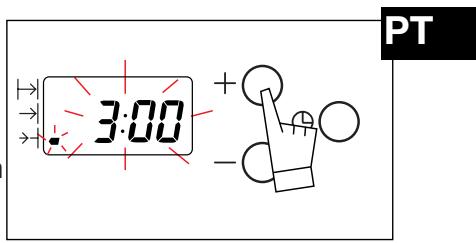

O seu forno está equipado de um temporizador independente do funcionamento do forno que permite efectuar a contagem de um certo tempo. • Prima várias vezes na tecla até o indicador de temporizador e a visualização correspondente começarem a piscar . • Ajuste o tempo escolhido, premindo as teclas + ou -. A regulação efectua-se de 30 em 30 segundos e o tempo é visualizado em minutos/segundos.

PT Se mantiver a tecla premida, obterá uma visualização rápida. A contagem do tempo é iniciada uns segundos após o final da regulação e fica constantemente visível no visor. No final da contagem do tempo escolhido, uma série de bips é emitida (visualização 0:00). Pode parar os bips, premindo uma vez a tecla da sua escolha.

É possível alterar ou cancelar a qualquer momento a programação do temporizador. 137

A cozedura efectua-se graças ao elemento aquecedor situado no fundo do forno e através da hélice equipada de um sistema de circulação do ar.

Cozedura em modo combinado

A cozedura efectua-se graças aos elementos inferiores e superiores e no fundo do forno e através da hélice equipada de um sistema de circulação do ar.

A cozedura efectua-se, alternativamente, graças ao elemento superior e através da hélice equipada de um sistema de circulação do ar.

Convecção natural A cozedura efectua-se graças aos elementos inferiores e superiores sem circulação do ar.

Grelhador simples e duplo A cozedura efectua-se graças ao elemento superior.

A descongelação é garantida através da turbina que movimenta o ar ambiente à volta do alimento para descongelar.

Subida rápida da temperatura. Alguns pratos podem ser intr forno frio. Três fontes de calor associad parte inferior, um bocado de um pouco de grelhador.

Este modo combina o efeito d grelhador; o grelhador provoc infravermelho sobre alimento, ar criado pela turbina vem ate

Necessita um pré-aqueciment enfornar o prato.

O grelhador duplo cobre toda grelha. Quanto ao grelhador sim demonstrará a mesma eficác quantidades menores.

A temperatura nunca ultrapassa os 50°C, garantindo deste modo uma descongelação ideal.

A utilizar antes de enfornar a

Modos de cozedura do forno o da função troduzidos dentro do

Recomendações Recomendado para manter as carnes brancas, os peixes e os legumes fofos. Para as cozeduras múltiplas até 2 níveis.

das: muito calor na e calor rotativo, e

Recomendado para as quiches, tartes salgadas, tartes de frutos sumarentos

da turbina e do ca a iluminação do o, e o movimento de tenuar este efeito.

Recomendado para cozer rapidamente e na perfeição as carnes vermelhas e as brancas. Para cozer suavemente as aves até dois kg.

Recomendado para as cozeduras lentas e delicadas: caça macia... Para "saisir" os assados de carne vermelha. Para cozer lentamente em panela fechada os pratos que começaram a ser cozinhados na placa de cozedura (coq au vin, caça guisada...)

Recomendado para grelhar costeletas, salsichas, fatias de pão, gambas colocadas na grelha.

Recomendado para descongelar as carnes e as aves. Utilize a grelha com a pingadeira por baixo ou a placa para os bolos. Não utilize nunca os sumos da descongelação, pois estes são impróprios para consumo.

PT Termostato regulado em função da temperatura de cozedura. No final do pré-aquecimento, não se esqueça de colocar o selector de funções na posição de cozedura seleccionada.

Como limpar o seu forno? Limpeza do interior Antes de proceder à limpeza manual do seu forno, deixe arrefecer o aparelho. De modo geral, os pós abrasivos e as esponjas metálicas, assim como os objectos afiados, devem ser proscritos. - Os contornos da porta e do interior devem sempre manter-se limpos. No caso de estas superfícies ficarem danificadas, devido a um excesso de sujidade, contacte um técnico especializado antes de utilizar o seu aparelho.

Que fazer em caso de anomalias de funcionamento?

O seu forno apresenta defeitos de funcionamento, isto não significa obrigatoriamente que esteja avariado... Seja qual for o problema, verifique os pontos seguintes:

O indicador de T.º permanece sempre ligado.

A lâmpada do forno não funciona.

O ventilador de arrefecimento continua a girar após o apagamento do forno.

O que se deve fazer?

• O forno não está ligado. • O fusível da sua instalação eléctrica está fundido. • A temperatura seleccionada é demasiado baixa. • O sensor de temperatura está defeituoso.

- Ligar o forno. - Mudar o fusível da sua instalação e verificar a intensidade a que corresponde (16A). - Aumentar a temperatura seleccionada. - Chamar o Serviço de Após venda.

• Sensor de temperatura defeituoso.

- Chamar o Serviço de Após venda.

• A lâmpada está fundida. • O forno não está ligado ou o fusível está fundido.

• A ventilação deve parar 1 hora após o apagamento do forno,

- Abrir a porta do forno para acelerar o arrefecimento do forno.

• Se não se apaga após 1 hora.

- Chamar o Serviço de Após venda.

- Ligar o forno ou mudar o fusível.

Inscreva em baixo as indicações incluídas na placa de características do seu exaustor:
