Präsentierung Ihres Backofens

Beschreibung des Gerätes S.104

Zubehör S.105

Sicherheitshinweise S.106

Backofeninstallation

Stromanschluss S.107-108

Nutzliche Maße für den Einbau Ihres Backofens S.109

Wie wird eine Birne ausgewechselt S.110

Benutzung Ihres Backofens

Ohre Programmschaltuhr im Detail S.111

Stellen der Uhr des Backofens S.112

Starten eines sofortigen Garens S.113

Programmierung eines Garvorgangs S.113-116

Wie wird die unabhängige Schaltuhr benutzt S.117

Die Garfunktionen des Backofens S.118-119

Reinigung des Backofens S.120

Was tun bei Betriebsanomalien S.120

In der Gebrauchsanweisung geben Ihnen die Zeichen,

Sicherheitsinweise und,

Ratschlage und Tips.

Vorwort

Lieber Kundin, lieber Kunde,

Sie haben soeben einen Backofen von FAGOR erworben und wir bedanken uns dazu.

Unsere Forschungsteams haben für Sie eine neue Gerätegeneration entworfen, damit Kochen ein jeder Tag erneuertes Vergnügen bleibt.

Mit klaren Linien und einer modernen Ästhetik, integriert sich Ihr neuer Backofen von FAGOR harmonisch in ihre Kunden und verbindet auf perfekte Weise einfache Benutzung und Kochleistungen.

Die Produktreihe von FAGOR enthalt auch eine breite Auswahr an Kochplatten, Abzugshauben, Geschirrspulern und Kühlschränken, die Sie passend zu Ihr dem neuen Backofen von FAGOR erwerben können.

Darum bemührt, ihre Ansprüche, was unsere Produkte betrifft, ständig bestmöglich zufrieden zu stellen, steht unser Verbraucherserviceigeria zu Ihrer Verfugung und ist bereit, ihre Vorschlagen anzuhoren und allihre Fragen zu beantwerten (Adresse am Ende dieser Broschüre).

An der Spitze der Innovation,trägt FAGOR zur Verbesserung der Qualität. Ihres tätiglichen Lebens bei, indem die Firma Ihnen immer leistungsstärkere,einfach zu benutzende, die Umwelt schonende, ästhetische und zuverlässige Produkte anbietet.

Die Marke FAGOR

Präsentierung Ihres Backofens

BESCHREIBUNG DES GERÄTES

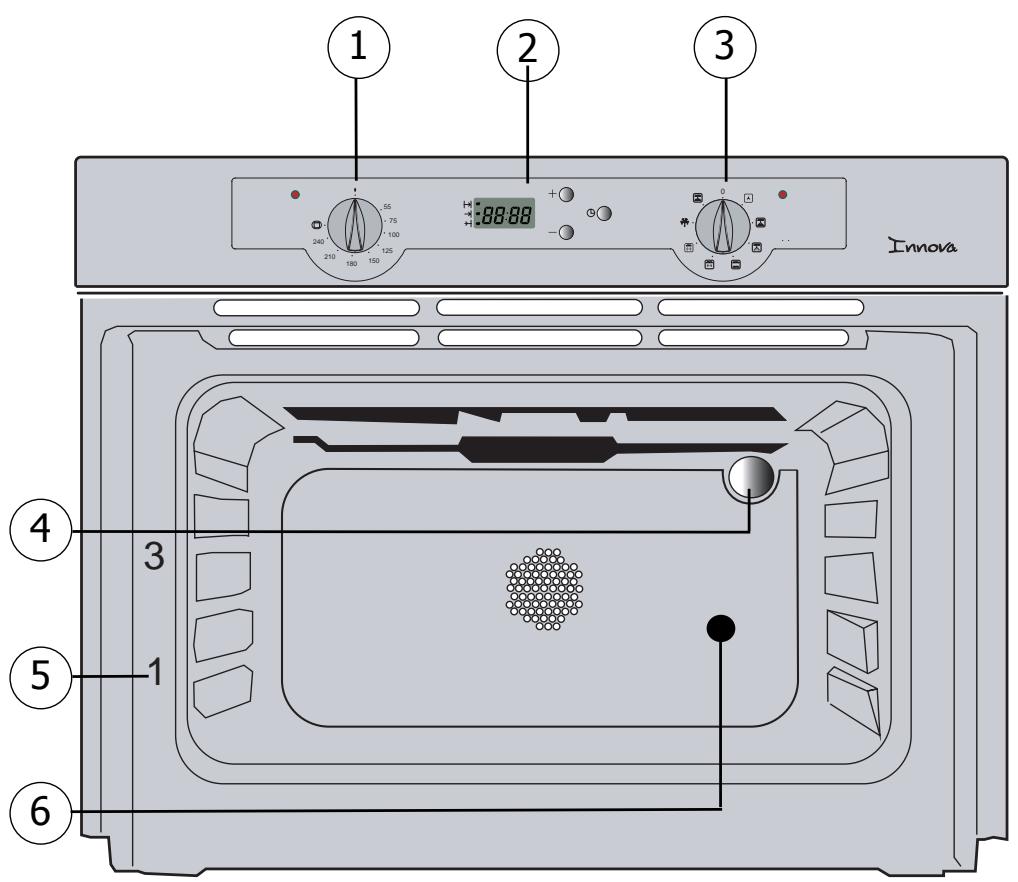

1 Temperaturwahlschalter
4 Lampe
2 Programmwahler
5 Anzeige der Einschubebene
3 Funktionswahlschalter
6 Loch für den Drehspieß

Zubehör

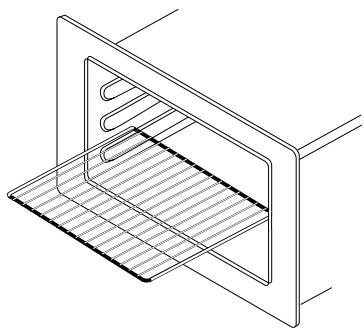

Rost für Kochgeschirr

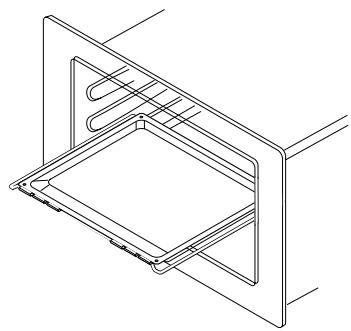

Emaillierte Fettpfanne

SiedientzurAufnahme desBratfetts.

DE

Um Fettspritzer und hohen Rauchanfall zu ermeiden, sollen den Braten nicht direkt in der Fettpfanne zubereitet werden.

Bratspieß

Der Drehspieß besteht aus einem Spielß, 2 beweglichen Gabeln und einem Halterahmen für den Einsatz in die 3. Ebene von unter gezählt.

Beim Einsatzchen stecken Sie den Spiel in das Loch in der Rückwand des Herdes.

Positionieren Sie das Auffangblech auf dem Halterost, der vorher in die unterste Ebene geschoben wurde.

Wichtiger Hinweis :

• Legen Sie den Backofeninnenraum nicht mit Alufolie aus, um sich eine Reinigung zu ersparen. Der dadurch entstehende Wärnestau schadet der Emaillierung.
• Nach einem Bratzorgang das Bratzgeschirr (Rost, Drehspieß, Fettpfanne, Drehspieß-Rahmen, usw.) nicht mit bloßer Hand anfassen.

Sicherheitshinweise

BittenehmenSiediesehiweisezurKenntnis,bevorSieHryenBackofen installierenundbenutzendeser BackofenwurdezurBenutzungvon PrivatpersonineniniherrWohnungentworfen.EristauschlieBlichzumGaren von NahrungsmittelnbestimmtundenthaltkeineBestandteileaufAsbestbasis.

ERSTE BENUTZUNG:

Bevor Sie ihren Backofen das ersten Mal benutzen, müssen Sie ein beigeschlossener Tur circa 15 Minuten bei stärkster Hitze aufheizen, damit das Gerät "eingefahren" wird. Die Mineralwolle, welche den Garraum umgibt, kann am Anfang einen eigentigen, auf ihre Zusammensetzung zurückzuführenden Geruch ausströmen. Ebenso werden Sie weitere das Ausströmen von Rauch feststellen. Dies alles ist normal.

DIE NACHFOLGENDEN BENUTZUNGEN :

• Vergewissern Sie sich, dass die Backofentür gut geschlossen ist, damit die Dichtung ihre Funktion korrekt erfüllen kann.

• Achten Sie darauf, dass niemand sich auf die geöffnete Backofentür stützt oder setzen.

• Den Grill nicht bei leicht geöffneter Tur benutzen, Denn die erreichbaren Teile oder außeren Flächen konnen heißt werden. Aus Sicherheitsgründen außerhalb der Reichweite von Kindern aufbewahren.

• Während seiner Benutzung wird das Gerät heiss. Darauf achten, die im Backofen vorhandenen, heizenden Teile nicht zu berühren.

• Nach einem Garvorgang die Zubehörteile des Backofens (Grill, Bratspieß, Fettpfanne, Spießträger ...) nie ohne Handschutz Herausnahmen. Benutzen Sie einen Handschuh oder einen isolierendes Topflappen.

• Legen Sie Ihrren Backofen nicht mit Alufolie aus, da sonst eine Hitzeanstauung entsteht, die sich auf das Gar- oder Bratergebnis nachteilig auswirken und das Email beschädigen wurde.

• Keine Reiniger mit Dampf oder unter Hochdruck benutzen.

• Wahlend eines Reinigungsvorgangs werden die erreichbaren Flächen heisser, als bei einer normalen Benutzung. Kleine Kinder davon fernhalten.

Backofeninstallation

Stromanschluss

DE

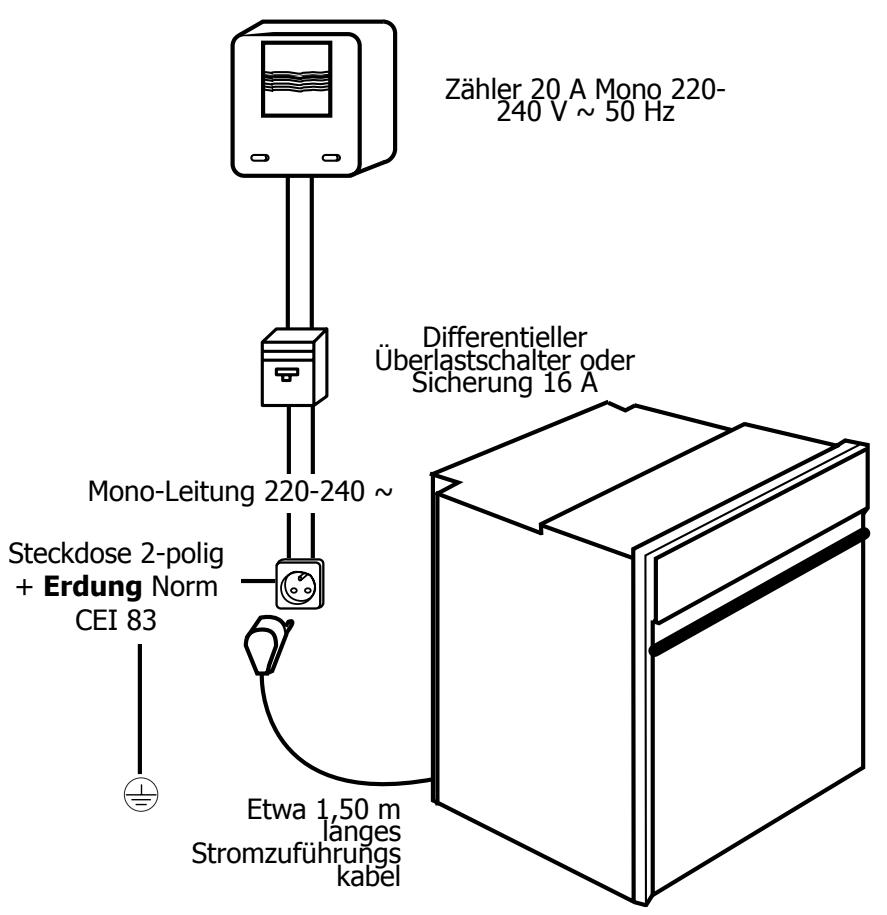

• Vergewissern Sie sich vor dem Anschluss, dass die Kabel Ihrer elektrischen Installation einen für die normale Versorgung Ihres Gerätes ausreichenden Querschnitt aufweisen. Ihr Gerät muss mit einer Sicherung von 16 Ampere ausgestellt sein.

Backofeninstallation

Anschluss

Nur Sie als Fachmann haben das Recht, die Installation und den Anschluss der Geräte von Fagor durchzufüh-ren.

Aus thisem Grund gilt unsere Garantie nur und ausschließlich für jene Geräte, deren Installation und Anschluss von Ohnen gemäß den geltenden

Bestimmungen

durchgefuhrt wurde.

Bei der Nichteinhaltung dieser Bedingung übernimmt der Installateur die Haftung, die in thisem Fall nicht mehr von der Firma Fagor gewährleistet wird.

Der elektrische Anschluss muss gemäß dem Anschlusssschema auf der Rückseite des Backofens von einem Elektroinstalleur durchgeführt werden. Diese muss sicherstellen, dass das Gerät gemäß den Montageanweisungen und geltenden Bestimmungen angeschlossen wurde.

Wenn das Gerät nicht mit Hilfe eines Steckers an das Stromnetz angeschlossen wird, muss ein Unterbrecher für alle Leitungen (mit einer Öffnung des Kontaks von mindestens 3 mm) auf der Versorgungsseite angebracht werden, um die

Sicherheitsbestimmungen einzuhalten.

ANMERKUNG:Beim Unterspannungsetzen Ihres Geräts wird die Elektronik des Backofens initialisiert und schaltet darauf einige Sekunden lang dessen Beleuchtung aus.

Bei einem Anschluss mit Hilfe einer Steckdose muss diese auch nach dem Einbau des Geräts zugänglich sein.

Bei einem Unfall aufgrund einer nicht vorhandenen oder fehlerhaften Erdung konnen wir nicht zur Haftung gezogen werden.

Nur qualifiziertes Personal ist in der Lage, gefahrlos Reparaturen durchzuführen, für die die Abdeckung zu entfernen ist, die vor der Mikrowellenenergie schützt.

Wir können für Unfälle, die auf eine nicht vorhandene, beschädigte oder unkorrekte Erdung zurückzuführen sind, nicht haftbar gemacht werden.

Backofeninstallation

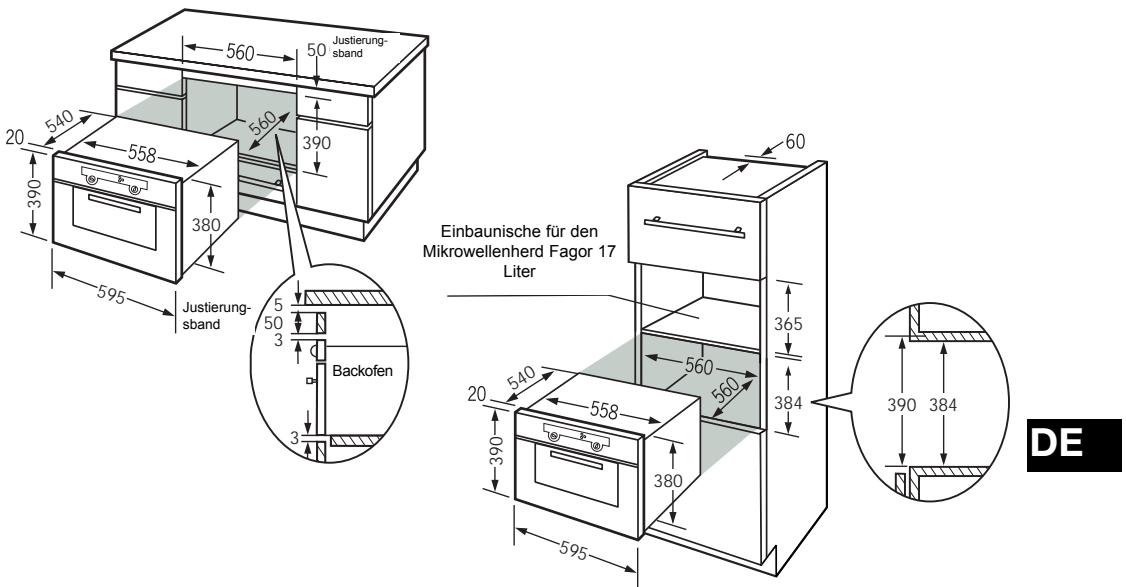

Nutzliche Maße für den Einbau Ihres Backofens

Ihr Backofen verfügbar über eine optimierte Luftzirkulation, die bemerkenswerte Gar- und Reinigungsergebnisse erlaubt, wenn folgende Elemente berücksichtigt werden:

• Der Backofen muß in einem Kastenschrank eingebaut werden, wobei die notwendigen Einbaumaße einzuhalten sind. Schneiden Sie in der Rückwand der Einbaunische eine Öffnung von 50x50mm für die Durchführung des Stromkabels (siehe vorstehendes Schema).
• Zentrieren Sie den Backofen so in dem Möbel, dass ein Abstand von mindestens 2 mm zum benachbarten Möbel eingehalten wird.
• Das Material des Möbels, in das der Backofen eingebaut wird, muss hitzebeständig sein (oder mit einem hitzebeständigen Material beschichtet sein).
• Der Einbau-Backofenarf nur dann in die Nische gebracht werden, wenn seine Stromversorgung unterbrochen ist.
• Für eine größere Stabilität müssen Sie den Backofen mit 4 Schrauben in den für diesen Zweck in den Seitenverstrebungen vorgesehenen Lächern im Möbel befestigen (siehe Abbildung). Führn Sie dazu zunachst eine Bohrung 03 mm in den entsprechenden Möbelwänden aus, damit das Holz beim Einschrauben nicht splittert.

Um sicher zu gehen, dass ihre Installation konform ist, sollen den Sie einen Installateur für Haushaltsgeräte mit seiner Montage beauftragen.

Wie wird eine Birne ausgewechselt

Die Birne befindet sich an der Decke des Innenraums des Backofens.

Vor jedem Eingriff an der Glühbirne den Ofen abschalten, um jeglichen Spanningsstoß zu vermeiden und ggf. den Ofen abkühlen halten.

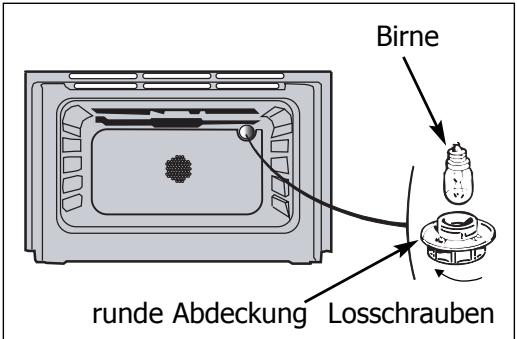

a) Das Beobachtungsfenster abschrauben (siehe besoin).
b) Drehen Sie die Glühbirne ebenfalls links herum Heraus.

Datum der Birne :

-15W
- 220-240 V
- 300^
- Sockel E 14

c) Schrauben Sie eine neue Birne ein, montieren Sie die Fassung wieder und schließen Sie ihren Backofen wieder an.

Zum Herausdrehen von Glasabdeckung und Lampe sollen den Sie einen Gummihandschuh verwenden, dieser erleichtert den Ausbau.

Benutzung Ihres Backofens

1. IhrerProgrammschaltuhr im Detail

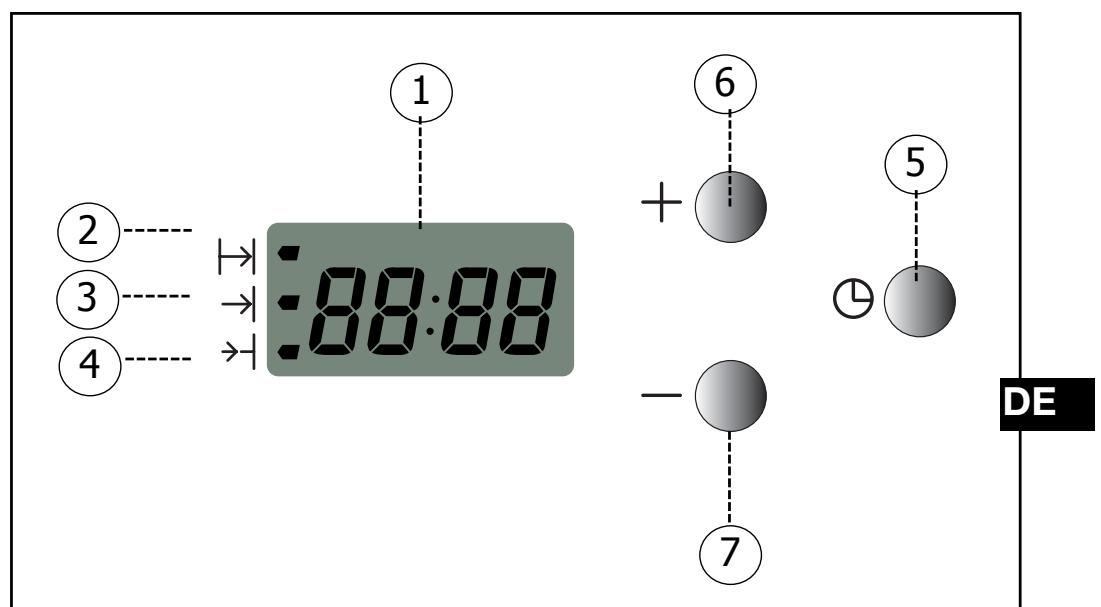

BESCHREIBUNG DES PROGRAMMSCHALTERS

1 Anzeige der Zeitangaben und Gardauer
Symbol der Gardauer
Symbol des Endes der Gardauer
4 Unabhängiger Zeitschalter
5 Zugrifftaste zu den verschiedenen Programmen der Zeiteinstellungen
67 Zeiteinstelltasten

Benutzung Ihres Backofens

2. Stellen der Uhr des Backofens

a) Bei der Inbetriebnahme

Die Anzeige blinkt.

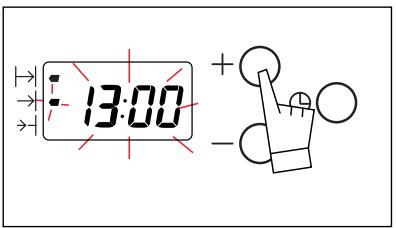

- Stellen Sie die Uhrzeit mit den Tasten + oder ein (mit gedrückter Taste kann man die Ziffern abrollen halten).
- Betätigen Sie die Taste um die Uhrzeit zu bestätigten.

Beispiel:12h30.

b) Aktualisierung der Zeit der Uhrfungtion

• Drücken Sie eineuge Sekunden lang gleichzeitig auf die Tasten bis die Anzeige blinkt.
• Aktualisieren Sie die Uhrzeit mit den Tasten + oder -.
• Betätigkeiten Sie die Taste um die Uhrzeit zu bestätigen.

Wenn keine Bestätigung mit der Taste , erfolgt wird die neue Uhrzeit automatisch nach einigen Sekunden gespeichert.

Benutzung Ihres Backofens

3. Starten eines sofortigen Garens

Das Programmschaltfeldarfnur die Uhrzeit angegeben;这些farndichtblinken.

Die Garart wahlen:

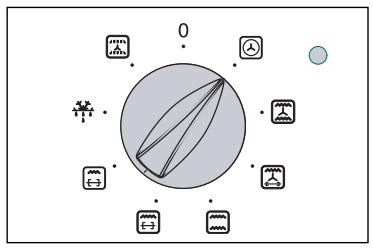

Den Funktionswahlschalter auf die Position Ihrer Wahl stellen.

Beispiel: Position "O".

Die Gartemperatur wahlen

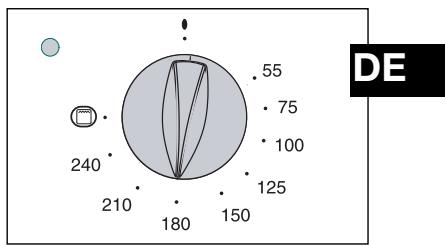

Den Temperaturregler auf die für Ihr Rezept empfohlene Temperatur stellen.

Beisel: Temperaturmarkierung 180^

• Nach diesen Vorgängen heizt der Backofen und die Anzeige des Temperaturreglers leuchtet.

4. Programmierung eines Garvorgangs

a) Garen mit programmierter Dauer:

Die Garart wahlen.

Den Funktionswahlschalter auf die Position Ihrer Wahl stellen.

Beispiel: Position "④"

Die Gartemperatur wahlen.

Den Temperaturregler auf die für Ihr Rezept empfohlene Temperatur stellen.

Beisiel: Temperaturmarkierung 180^

Benutzung Ihres Backofens

Die Gardauer einstellen.

Einmal auf die Taste

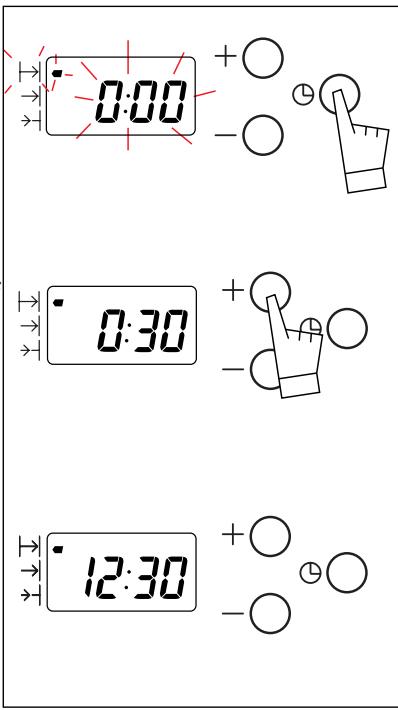

Die Gardauer (0:00) und das ihr zugeordnete Symbol blinken, um anzuzeigen, dass die Einstellung jetzt möglich ist. Sie können jetzt die Gardauer einstellen.

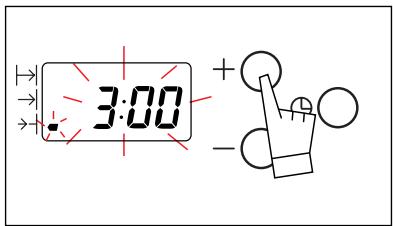

Zur Einstellung der gewünschten Dauer auf die Tasten + oder - drücken.

Beispiel : 30 Minuten Garzeit.

Die Zeit lauftsofar nach dem Loslassen der Tasten ^+ oder -ab.

• Nach diesen Vorgängen heizt der Backofen und die Anzeige des Temperaturreglers leuchtet.

Die Anzeige der Gardauer blinkt nicht mehr und die Uhrzeit erscheidt erneut.

Am Ende der Gardauer (Ende der programmierten Zeit):

• schaltet sich der Backofen aus,
• die Anzeige der Gardauer erlöscht,
• die Anzeige 0:00 wird sightbar,
• einige Minuten lang ertont eine Serie von Pieptönen.

These konnen durch Druck auf irgend eine Taste endgültig abgestellt werden. Im Anzeigefeld erscheint erneut die Tageszeit.

Benutzung Ihres Backofens

b) Verzögertes Garen mit programmierter Dauer: (eingegebenes Ende der Gardauer)

Die Temperatur justieren und die Garart einstellen.

Beispiel: Position "①"

Temperaturmarkierung 180^

• Ein Mal auf die Taste drücken.
  Die Gardauer (0:00) und das ihr zugeordnete Symbol blinken, um anzuzeigen, dass die Einstellung jetzt möglich ist. Sie können eine Gardauer bis zu 23h59 einstellen.
• Auf die Tasten + oder - drücken, um die gewünschte Zeit einzustellen.

Beispiel: Gardauer 25 Min.
Beim ersten Druck auf die Taste + hört das Blinken auf.
- Solange auf die Taste drücken, bis die Uhrzeit am Garende und das ihr zugeordnete Symbol blinken. Die Einstellung ist jetzt möglich.

Benutzung Ihres Backofens

Die Uhrzeit am Ende der Gardauer durch Druck auf die Tasten + oder - justieren.

Siehe befindehendes Beispiel: gewünschte Uhrzeit am Ende der Gardauer: 13h00.

Die Registierung der Uhrzeit am Garende erfolgt nach einigen Sekunden automatisch.

Nach diesen Vorgängen wird der Beginn des Anheizens so verzögert, dass das Garen zur programmierten Uhrzeit beendet ist (Bsp.: 13h00).

Bei Beginn des Garvorgangs erloscht die Anzeige des Endes der Garzeit.

Am Ende der Gardauer (Ende der programmierten Zeit)

• schaltet sich der Backofen aus,
• die Anzeige der Gardauer erlöscht,
• die Anzeige 0:00 entscheid,
• einige Minuten lang ertont eine Serie von Pieptönen.

These konnen durch Druck auf irgend eine Taste endgültig abgestellt werden. Im Anzeigefeld erscheint erneut die Tageszeit.

Achtung: von diesen Moment an heizt der Backofen wieder. Den Temperatur- und Funktionswahlschalter auf Aus stellen, um den Heizvorgang abzuschalten.

Sie konnen:

• die Gardauer jederzeit ändern.

• durch Druck auf die Taste ① die noch verbleibende Gardauer abfragen.
• die Programmierung jederzeit annullieren, wenn Sie einige

Sekunden, bis zum Piepton, die Taste drucken.

Benutzung Ihres Backofens

5. Wie wird die unabhängige Schaltuhr benutzt

Ihr Herd ist mit einer von der Funktionseide des Herdes unabhängigen elektronischen Schaltuhr ausgestattet, mit der das Rückwärtszahlen einer Zeitdauer möglich ist.

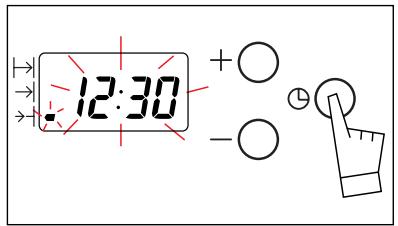

• Mehrere Male auf die Taste drücken, bis die Zeitanzeige und das entsprechende Anzeigefeld blinkt

DE

• Die gewählte Zeit anhand der Tasten + oder - eingeben. Die Einstellung erfolgt in Abschnitten von 30 Sekunden und die angezeigte Zeit erscheid in Minuten/Sekunden.

Durch anhaltenden Druck auf die Taste beschleunigen Sie den Zeitablauf.

Der Zeitablauf beginnt eine Sekunden nach Abschluss der Einstellung und ist ständig im Anzeigefeld sightbar.

Wenn die Zeit abgelaufen ist, ertont eine Serie von Pieptönen (Anzeige 00:00).
These Pieptöne können Sie durch Druck auf irgendine Taste abstellen.

Sie können die Programmierung des Kurzzeitweckers jederzeit ändern oder annullieren.

6. Die Garfunktionen des Backofens

Symbol	Funktionsbezeichnung	Funktionsbezeichnung
Heissluft
Das Garen erfolgt anhand des am Boden des Backofens vorhandenen Heizelementes und der Luftumwälzschaube.	Schneller Temperaturanstieg. Be küssen direkt in den kalten Bwerden.
Kombiniertes Garen
Das Garen erfolgt anhand der oberen und unteren Heizelemente, hinten im Backofen sowie mit Hilfe der Luftumwälzschaube.	Drei zusammen arbeitende HHitze von unten, etwas Umlauf Grill-Nuance.
Turbogrill
Das Garen erfolgt abwechselnd anhand des oberen Heizelementes und der Luftumwälzschaube.	Dieser Modus kombiniert die A Turbine mit der des Grills; der Infrarotstrahlen auf die Nahrund durch die Turbine verursachte Schwächt ihre Auswirkungen a
Ober- / Unterhitze
Das Garen erfolgt anhand der oberen und unteren Heizelemente ohne Luftumwälzschaube.	Backofen aufheizen, bevor die Ofen gestellt wird.
Einfacher Grill und Doppelgrill
Das Garen erfolgt anhand des oberen Heizelementes.	Der Doppelgrill bedeckt die ge Während der einfache Grill fü genauso effizient ist.
Auftauen
Das Auftauen erfolgt anhand des Belüftungsgebläses, das die Umluft um die aufzutauenden Nahrungsmittel leitet.	Die Temperatur überschreitet nie 50°C und gewährleistet so ein ideales Auftauen.
Aufheizen
Vor dem Einschieben bestimmten benutzten

Die Garfunktionen des Backofens

eschreibung

Garfunktionen des Backofens

estimmte Speisen Backofen gestellt

Empfohlen, damit weiBes Fleisch, Fisch und Gemuse saftig bleiben. Für vielfaltiges Garen in bis zu 2 Einschubebenen.

Heizquellen: starke jfthitze und eine

Empfohlen fur Speckkuchen, Pasteten und Obstkuchen mit saftigen Fruchten.

Auswirkungen der Grill schickt dieungsmittel und die Luftumwaltung ab.

Empfohlen zum Anbraten und Braten von rotem und weiBem Fleisch. Zum langsamen Braten von Geflügel bis 2 kg.

ie Speise in den

Empfohlen fur langsame und delikate Garvorgänge: saftiges Wild ...
Zum Anbraten von Braten aus rotem Fleisch.
Zum Schmoren in geschlossener Kasserolle, mit dem Garen der Gerichte muss auf der Kochplatte begonnen werden (Hahn in Rotwein, in Wein geschmortes Wild).

Janze Grillfläche.
ur Kleinere Mengen

Empfohlen zum Grillen von auf den Rost gelegten Koteletts, Wurstchen, Brot in Scheiben und Kaisergranaten.

Imter Speisen zu

Empfohlen zum Auftauen von Fleisch und Geflügel. Den Rost mit der darunter gestellten Fettpfanne oder dem darunter eingeschobenen Backblech benutzen. Das Auftauwasser nie zum Kochen verwenden, es ist zum Verzehr nicht geeignet.

Thermostat auf die Gartemperatur einstellen. Am Ende des Aufheizens nicht vergessen, den Funktionswahlschalter wieder auf die gewährte Garart zusammen.

Reinigung des Backofens

Reinigung des Garraums

Den Backofen, bevor Sieihn von Hand reinigen, abkühlen{lassen.

Allgemein sind Scheuerpulver und Metalschwämme sowie scharfe Gegenstände untersagt.

• Die Einfassungen der Tur und des Backofenraums müssen immer sauber sein. Sollten diese Flächen aufgrund von übermässiger Verschmutzung beschädigt werden, halten Sieitte einen Fachmannkommen,bevorSieIhrGeratereneutbenutzen.

Was tun bei Betriebsanomalien

Sie haben Zweifel bezüglich des korrekten Funktionierens Ihres Backofens. Dies heißt nicht unbedingt, daß eine Störung vorliegt. Überprüfen Sie davon in allen Fällen folgende Punkte.

Sie stellen fest, daß ...

Die möglichen ursachen sind

Wasist zu tun

Der Backofen nicht heizt.

• Der Backofen ist nicht angeschlossen.
  Die Sicherung ist ausgefallen.
  Die gewählte Temperatur ist zu niedrig.

• Der Temperaturregler ist beschädigt.

• Schlieben Sie den Backofen elektrisch an.

• Wechseln Sie die Sicherung aus und prüfen Sie die Stromstärke (16 A).
• Stellen Sie eine höhere Temperatur ein.
• Wenden Sie sich an den Kundendienst..

Die Temperaturangabe leuchtet ständig.

• Der.Temperaturregler ist beschädigt.

Wenden Sie sich an den Kundendienst.

Die Lampe des Backofens brennt nicht.

Die Lampe ist durchgebrannt.
- Der Backofen ist nicht angeschlossen oder die Sicherung ist ausgefallen.

• Wechsel Sie die Lampe aus.
• Schließen Sie den Herd an oder wechseln Sie die Sicherung.

Das Kuhlgeblase lauft
nach dem Abschalten des Backofens weiter.

Das Geblase lauft nach dem Garvorgang noch maximal 1 Stunde,
- Falls kein Stopp nach 1 Stunde.

• Keine Maßnahmen notwendig.
• Wenden Sie sich an den Kundendienst.

Notieren Sie hier die auf dem Geräteschild Ihrer Abzugshaube stehenden Angaben:

120

MADE IN EU

220 - 240V 50 Hz

N°SER.

REF.

TYPE

CONS.N°214

PT

Sumário

Editorial P.123

Como se aparea o seuorno?
