GEBRUIKSAANWIJZING CMP-RCT31 KONIG

GEBRUIKSAANWIJZING (p. 20) LAN-KABELTESTER

MANUAL DE USO (p. 32) PROBADOR DE CABLE LAN

5215MC 's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

The Netherlands

Tél : [phone]

Couriel:[e-mail]

Deze König kabeltester leest de correcte pinconfi guratie van verschillende LAN-kabels, door het zendende deel en het ontvangende deel te vergelijken. Met de afstandseenheid is het eenvoudig om bestaande kabels en verbindingen te testen. Ideaal om kabels te testen die achter wanden of plafonds zijn aangebracht. Het is eenvoudig om de kabel te controleren op continuïteit, op kortsluiting of op verwisseling.

Eigenschappen:

• U kunt de juiste pinconfi guratie van 10Base-T, 10Base-2 Ethernetkabel, RJ45/RJ11 modulaire kabels, 258A, TIA-568A/568B, Token Ring kabels enz. controleren.
• De status is eenvoudig afl eesbaar om de kabel op continuïteit, kortsluiting, open en ontbrekende draden te controleren.
• Met de afstandseenheid is het eenvoudig om bestaande kabels en verbindingen te testen die zijn aangebracht achter wanden en plafonds.
• Kan testen zonder aarding.
• Uitgerust met auto of handmatige scan.

Specifi caties:

- Zender

Aansluitingen: 2x RJ45

Aanduiding: LED

Schakelaar: aan/uit

Schakelaar: Auto/Manual (handmatig)

Schakelaar: Test

- Afstandseenheid

Aansluitingen: RJ45

Aanduiding: LED

• Voeding: 9 V Batterij (niet bijgesloten)

• Behuizing: Kunststof

Aansluitingen:

PR1
PR2
Ethernet 10Base-T

PR3
8-position Token Ring

PR1 PR2 PR3
PR4
USOC 8

PR1 PR2 PR4
PR3 EIA/TIA-56BB AT & T258A

1) RJ45 contactbus
2) RJ45 contactbus
3) LED weergave voor broneinde (contactbus 1)
4) LED weergave voor ontvangsteinde (contactbus 2)
5) Aan-/uitschakelaar.
6) LED scan modus schakelaar
7) Test schakelaar voor handmatige scan
8) RJ45 contactbus
9) LED weergave voor ontvangsteinde (zelfde als contactbus 2)
10) Aarding LED voor ontvangsteinde
11) Batterijvak (9 V batterij)

Gebruik en aansluiting:

Lus test

- Steek één eind van de te testen kabel in de bron RJ45 contactbus (gemarkkeerd met "▲") en het andere eind van de te testen kabel in de ontvangende RJ45 contactbus.

• Schuif de power switch (aan-/uitschakelaar) naar on. De leds in auto modus zullen opeenvolgend gaan branden. Wanneer de eerste led zal gaan branden in manual mode (handmatige modus), toont dit de status van het eerste draad. Druk op een knop op de afstandseenheid om verder te gaan met de volgende draad.
• Stel de Auto/Manual schakelaar op Auto scan modus of Manual scan modus door de Auto/Manual schakelaar te verschuiven.
• Wanneer een draad goed is, zullen de bovenste en onderste leds simultaan gaan branden.

2) Modulaire kabeltest

- Volg de procedure van de 10Base-T kabeltest. De led-weergave dient echter op de hieronder weergegeven wijze te worden beoordeeld.

3) 10-2 Base-T kabeltest.

• Steek de 2 aangesloten BNC verloopkabels in beide RJ45 contactbussen, sluit dan de te testen kabel aan op beide einden van de BNC verloopkabels.
• Voor de resterende procedures kunt u de 10Base-T kabeltest raadplegen.

NB: De centrale pin van BNC dient te worden gelezen op LED 1 en de afgeschermde pin van BNC dient te worden gelezen op LED 2 (zie onderstaande afbeelding)

NB 2: Omdat de 10Base-2 kabel maar 2 draden heeft, raden wij het aan om de resultaten van de LED scan te lezen in de manual modus.

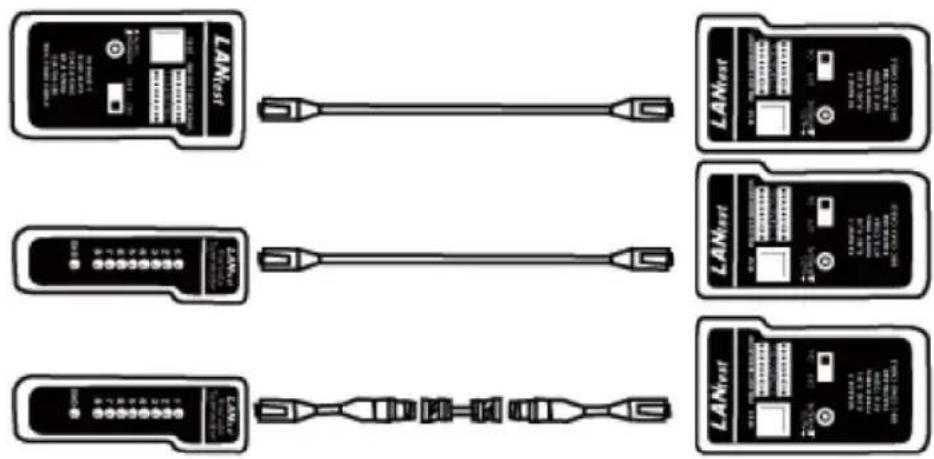

Afstand test

• Steek één eind van de te testen kabel in de bron RJ45 contactbus (gemenkeerd met "▲") van de hoofdeenheid en het andere eind van de kabel in de ontvangende RJ45 contactbus van de ontvangende eenheid. Indien de te testen kabel reeds is aangesloten op het patchpaneel of muurpaneel, kunt u de verloopkabel gebruiken om het stekker probleem op te lossen.
• Schakel naar auto modus wanneer u deze test alleen gaat uitvoeren. Op deze manier zal de tester automatisch alle draden binnen de kabel testen, zonder dat u op de knoppen hoeft te drukken van de afstandseenheid.
• Lees de testresultaten van de led-weergave op de afstandseenheid.

NB: De led-weergave geeft de draden in dezelfde volgorde weer in de auto modus als in de manuele modus.

1. Ontbrekende draad pir

Veiligheidsvoorzorgsmaatregelen:

Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificities zonder vc voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.

Copyright ©

CONFORMITEITVERKLARING

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

Verklaren dat het product:

Naam: König Electronic

Model: CMP-RCT31

Omschrijving: LAN-kabeltester

in overeenstemming met de volgende normen is

EMC: EN 61000-6-1:2001

EN 61000-6-3:2001 + A11:2004

Conform de bepalingen van richtlijn 2004/108/EG.

's-Hertogenbosch, 1 juli 2008

Mevr. J. Gilad

Directeur inkoop
