BRUKSANVISNING CMP-RCT31 KONIG
Denna König kabeltestare läser av stiftkonfi gurationen för olika LAN-kablar, genom att jämföra den sändande sidan med motsvarande mottagarsida. Med fjärrenheten är det lätt att testa existerande kablar och förbindelser. Ideal för att testa kablar som är dragna inne i väggar eller tak. Det är mycket enkelt att kontrollera kablarnas kontinuitet, avbrott, kortslutningar och korskopplingar.
Funktioner:
- Kan testa korrekt stiftkonfi guration för 10Base-T, 10Base-2 Ethernet kablar, RJ45/RJ11 modulära kablar, 258A, TIA-568A/568B och Token Ring kablar etc.
- Lätt att läsa av kabelns tillstånd och fastställa dess kontinuitet, avbrott, kortslutningar och felkopplingar.
- Med fjärrenheten är det lätt att testa kablar som är dragna inne i väggar eller tak.
- Kan testa jordat.
- Automatisk eller manuell skanningsfunktion.
Specifi kationer:
• Sändare
Anslutningar: 2x RJ45
Indikator: LED
PÅ/AV PÅ/AV
Väljare: Auto/Manual
Kontakt: Test
• Fjärrenhet
Anslutningar: RJ45
Indikator: LED
- Strömkälla: 9 V blockbatteri (ingår ej)
• Förp: Plast
Anslutningar:
PR1
PR2
Ethernet 10Base-T
8-position Token Ring
PR4
USOC 8
EIA/TIA-568B
AT & T258A
EIA/TIA-568A
USOC 4 (Prs. 1&2)
USOC 6 (Prs.1. 2 & 3)
1) RJ45 uttag
2) RJ45 uttag
3) LED display för sändande sida (uttag 1)
4) LED display för mottagande sida (uttag 2)
5) Strömbrytare
6) LED skanning lägesväljare
7) Testbrytare för manuell skanning
8) RJ45 uttag
9) LED display för mottagande sida (samma som uttag 2)
10) Jordnings-LED för mottagande sidan
11) Batterifack (9 V blockbatteri)
Användning och inkoppling:
Loopback test
1) 10Base-T kabel test.
- koppla ena ändan av kabeln som skall testas till det sändande RJ45 uttaget (märkt med“▲”) och den andra ändan till det mottagande RJ45 uttaget.
- Skjut strömbrytaren till on läget. I auto-läge kommer LED:arna att tändas i sekvens och så indikera kabelns status. I manuellt läge kommer den första LED:en att tändas för att visa dig den första ledningens status. Tryck på en knapp på fjärrenheten för att fortsätta till nästa ledning.
- Välj automatisk eller manuell skanning med Auto/Manual väljaren.
- När en ledning är OK, kommer den övre och den undre LED:en att blinka samtidigt.
2) Test av modulära kablar
- Gör på samma sätt som i 10Base-T kabeltestet. LED displayen bör däremot läsas som på bilden här nedan.

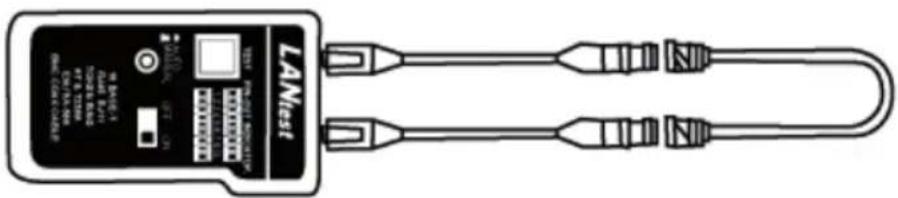

3) 10Base-2 kabeltest
- Koppla först de två medföljande BNC adapterkablarna till de båda RJ45 uttagen och sedan kablarna som skall testas till BNC adapterkablarnas båda ändor.
- Gör sedan på samma sätt som vid 10Base-T kabeltestet.
OBS! BNC:s mittstift skall avläsas på LED 1 och skärmstiftet på LED 2 (se bild nedan)
OBS 2: Eftersom 10Base-2 kabeln har bara 2 ledare, rekommenderar vi att du läser av LED skanningens resultat i manuellt läge.
Fjärrtest
- Koppla ena änden av kabeln som skall testas till huvudenhetens sändande RJ45 uttag (märkt med “▲”) och den andra änden till fjärrenhetens mottagande RJ45 uttag. Om kabeln som skall testas redan installerad i kabelcentralen eller väggplattan, kan du använda adapterkabeln för att lösa kontakternas hona/hane problem.
- Koppla på auto-läget om du genomför det här testet ensam. På detta sätt kommer testaren automatiskt att testa alla ledare inne i kabeln, utan att du behöver trycka på fjärrenhetens knappar.
- Läs av testresultatet på fjärrenhetens LED display.
OBS! LED-displayen indikerar ledningarna i samma ordningsföljd både i automatiskt och manuellt läge.
- kortslutning stift 2 och stift 3 är kortslutna
- Felkoppling stift 3 och stift 6 at felkopplade
Utsätt inte produkten för vatten eller fukt.
Underhåll:
Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.
Garanti:
Ingen garanti gäller vid några ändringar eller modifi eringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.
Allmänt:
Utseende och specifi kationer kan komma att ändras utan föregående meddelande.
Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.
Observera!
Produkten är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det fi nns särskilda återvinningssystem för dessa produkter.
Copyright ©
ÖVERENSSTÄMMELSEFÖRKLARING
Vi,
Nedis B.V.
De Tweeling 28
Intygar att produkten:
Namn: König Electronic
Modell: CMP-RCT31
Beskrivning: LAN-kabeltestare
Överensstämmer med följande standarder:
EMC: EN 61000-6-1:2001
EN 61000-6-3:2001 + A11:2004
Uppfyller villkoren för direktiv 2004/108/EEC.
's-Hertogenbosch, 01 Juli 2008
Mrs. J. Gilad
Inköpschef
