MANUALE UTENTE CMP-RCT31 KONIG

Questo tester per cavi König legge la corretta confi gurazione dei pin dei vari cavi LAN, confrontando l'estremità trasmittente alla corrispondente estremità ricevente. Grazie all'unità a distanza, è facile testare i cavi e i collegamenti esistenti. Ideale per testare i fi li dietro pareti o soffi tti. È facile verifi care la continuità, l'apertura, il corto circuito e il collegamento trasversale.

Caratteristiche:

• Può testare la corretta confi gurazione dei pin di cavo Ethernet 10 Base-T, 10Base-2, cavi modulari RJ45/RJ11, cavi 258A, TIA-568A/568B e Token Ring, ecc.
• Rende facile leggere lo stato del cavo e verifi care la continuità, l'apertura, il corto circuito del cavo e il cablaggio mancante.
• Grazie all'unità a distanza è facile testare i cavi e i collegamenti esistenti dietro pareti o soffi tti.
• Può testare con messa a terra.
• Funzioni con scansione automatica o manuale.

Caratteristiche tecniche:

- Trasmettitore

Collegamenti: 2x RJ45

Indicatore: LED

Interruttore: ON/OFF

Interruttore: Automatico/Manuale

Interruttore: Test

- Unità a distanza

Collegamenti: RJ45

Indicatore: LED

- Alimentazione: Blocco 9 V (non incluso)

- Contenitore: Plastica

Collegamenti:

PR1
PR2
Ethernet 10Base-T

PR3
PR4 8-position Token Ring

PR1 PR2 PR3
PR4 USOC 8

PR1 PR2 PR4
PR3 EIA/TIA-568B AT & T258A

1) Jack RJ45
2) Jack RJ45
3) Display LED per estremità sorgente (jack 1)
4) Display LED per estremità ricevente (jack 2)
5) Interruttore di alimentazione
6) Interruttore LED modalità scansione
7) Interruttore test per scansione manuale
8) Jack RJ45
9) Display LED per estremità ricevente (uguale a jack 2)
10) LED messa a terra per estremità ricevente
11) Vano batterie (9 V a blocco)

Funzionamento e collegamento:

Test loop di prova

1) Test cavo 10 Base-T.

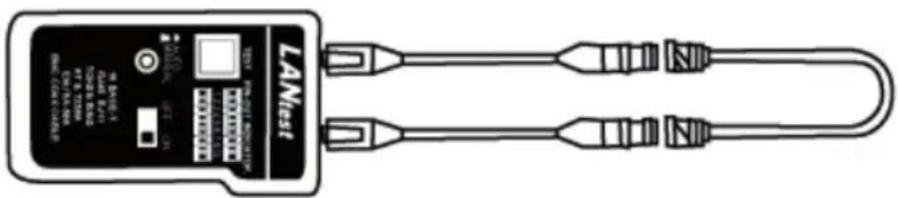

- inserire una delle estremità del cavo da testare nella sorgente del jack RJ45 (contrassegnata con “▲”) e un'altra estremità del cavo da testare nei jack RJ45 riceventi.

• Far scorrere l'interruttore su ON. In modalità automatica, i LED si illumineranno in sequenza, per indicare lo stato del fi lo. In modalità manuale, il primo LED si illuminerà, indicando lo stato del fi lo. Premere un pulsante sull'unità a distanza per continuare sul fi lo successivo.
• Scegliere la modalità di scansione automatica o la modalità di scansione manuale premendo l'interruttore automatico/manuale.
• Se il fi lo è in buone condizioni, i LED superiore e inferiore si illumineranno contemporaneamente.

2) Test del cavo modulare

- Attenersi alle procedure del test del cavo 10 Base-T. Il display del LED deve comunque essere letto secondo quanto illustrato di seguito.

3) Test cavo 10 Base-2

• Inserire i 2 cavi dell'adattatore BNC connessi su entrambi i jack RJ45, quindi collegare il cavo da testare a entrambe le estremità dei cavi dell'adattatore BNC.
• Per le altre procedure, consultare il test del cavo 10 Base-T.

Nota: il pin centrale di BNC deve apparire sul LED 1 e il pin di schermatura di BNC deve apparire sul LED 2 (vedere la fi gura più avanti).

Nota 2: Poiché i cavi 10 Base-2 sono dotati di 2 soli fili, si consiglia di leggere il risultato della scansione LED con la modalità manuale.

Test a distanza

• Inserire un'estremità del cavo da testare nel jack RJ45 sorgente (contrassegnato con “▲”) dell'unità principale e l'estremità del cavo al jack RJ45 ricevente sull'unità a distanza. Se il cavo da testare è già installato sul pannello di raccordo o sul quadro a parete, è possibile usare il cavo dell'adattatore per risolvere il problema del genere di connettore.
• Se si esegue solo questo test, passare in modalità automatica. In tal modo, il tester eseguirà automaticamente il test su tutti i fi li interni al cavo, senza necessità di premere i pulsanti sull'unità a distanza.
• Leggere il risultato del test sul display LED sull'unità remota.

Nota: Il display LED indica i fi li con la stessa sequenza in modalità automatica e in modalità manuale.

Risultato del test

1. Continuità

il pin 2 è continuo

1. Apertura il pi

1. Corto il pin 2

1. Filo mancante

nel pin 3 e nel pin 6 mancano fi li

Precauzioni di sicurezza:

Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità

Il design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono qui riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Copyright ©

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Nome: König

Electronic

Modello: CMP-RCT31

Descrizione: Tester cavi LAN

è conforme ai seguenti standard:

EMC: EN 61000-6-1:2001

EN 61000-6-3:2001 + A11:2004

Secondo le disposizioni della direttiva 2004/108/CE.

's-Hertogenbosch, 1 luglio 2008

Sig.ra J. Gilad

Direttore agli acquisti
