HASZNÁLATI ÚTMUTATÓ CMP-RCT31 KONIG
A termék bemutatása:
Ez a kábelteszter leolvassa a LAN kábelek érintkezőkiosztását oly módon, hogy a kábel küldő végét összehasonlítja a fogadó végével. A remote unit (távoli egység) segítségével a kábelek és csatlakozások könnyen tesztelhetők. Falba vagy mennyezetbe ágyazott vezetékek teszteléséhez ideális. Könnyen ellenőrizhető a kábel folytonossága, a szakadások, zárlatok, átkötések.
A készülék tulajdonságai:
- A 10Base-T, 10Base-2 Ethernet kábelek, RJ45/RJ11 moduláris kábelek, 258A, TIA-568A/568B, Token Ring kábelek stb. érintkezőkiosztásának tesztelésére alkalmas.
- Könnyen leolvassa a kábel állapotát, ellenőrzi folytonosságát, a szakadásokat, zárlatokat és hibás bekötéseket.
- A remote unit (távoli egység) segítségével könnyen tesztelhetők a falba vagy mennyezetbe ágyazott kábelek és csatlakozások.
• Földeléssel képes tesztelni. - Automatikus vagy manuális letapogatással működik.
Műszaki jellemzők:
• Adó
Csatlakozások: 2 db RJ45
Kijelzés: LED
Kapcsoló: On/Off (Be/Ki)
Kapcsoló: Auto/Manual (Automatikus/Manuális)
Kapcsoló: Teszt
- Remote unit (távoli egység)
Csatlakozások: RJ45
Kijelzés: LED
- Áramforrás: 9 V blokk (nem tartozék)
• Készülékház: Műanyag
Csatlakozások:
PR1
PR2
Ethernet 10Base-T
PR3
PR4
8-position
Token Ring
PR1 PR2 PR3
PR4
USOC 8
PR1 U U U
PR2 PR4
PR3
EIA/TIA-56BB
AT & T258A
PR1 PR3 PR4
PR2
EIA/TIA-568A
[Table 1]
PR1 PR2
USOC 4 (Prs. 1&2)
USOC 6 (Prs.1. 2 & 3)
[Non-Text]

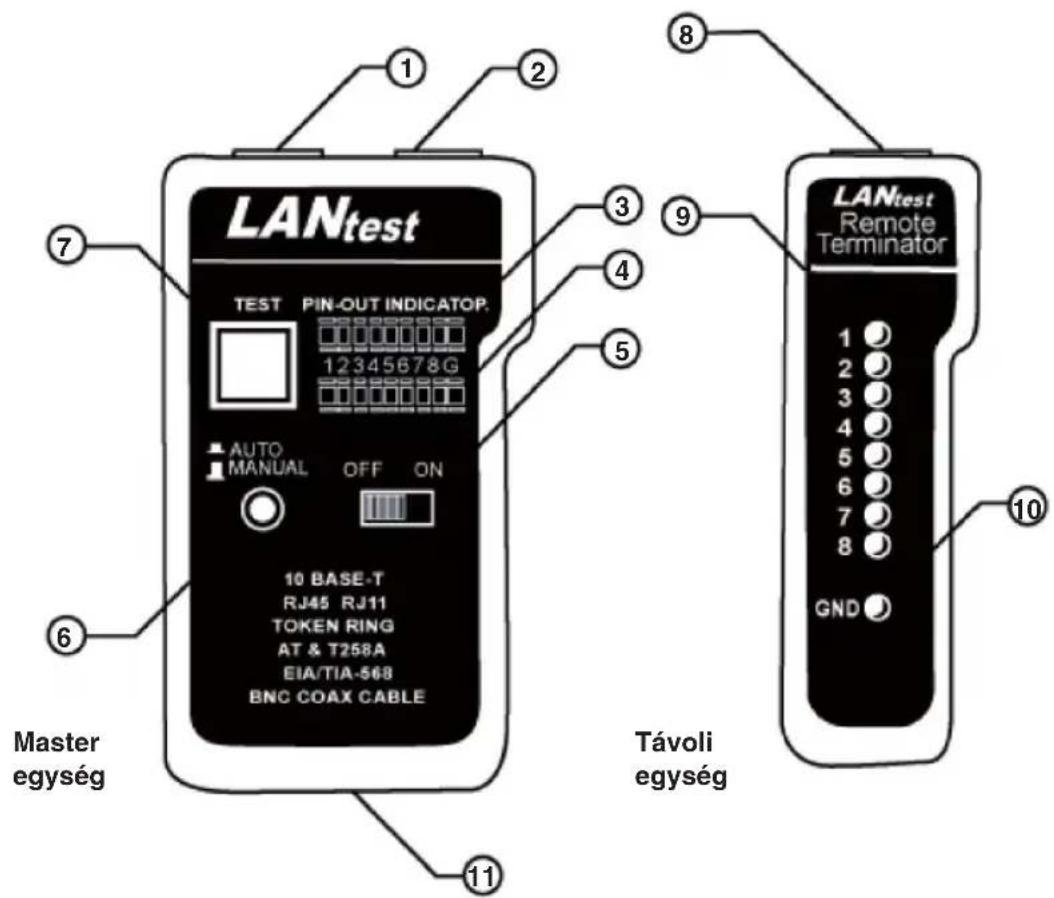

1) RJ45 jack-csatlakozó
2) RJ45 jack-csatlakozó
3) LED kijelző a küldő véghez (jack-csatlakozó 1)
4) LED kijelző a fogadó véghez (jack-csatlakozó 2)
5) Be- és kikapcsoló
6) Letapogatási mód kapcsoló LED-je
7) Tesztkapcsoló manuális letapogatáshoz
8) RJ45 jack-csatlakozó
9) LED kijelző a fogadó véghez (ugyananaz mint jack-csatlakozó 2)
10) Földelés LED a fogadó véghez
11) Teleptartó rekesz (9 V blokk)
Kezelés és csatlakoztatás:

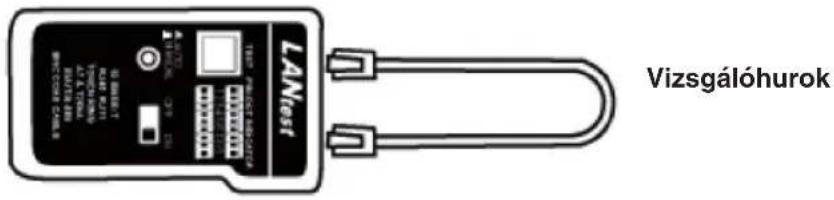

Vizsgálóhurok
1) 10Base-T kábel tesztelése.
- a tesztelt kábel egyik végét dugaszolja a ("▲" jelzésű) küldő RJ45 jack-csatlakozóra, a tesztelt kábel másik végét pedig a fogadó RJ45 jack-csatlakozókra.
- Kapcsolja be a készüléket a be- és kikapcsolóval. Automatikus módban a LED-ek egymás után kigyulladva jelzik a vezeték állapotát. Manuális módban először az első LED gyullad ki, és az első vezeték állapotát jelzi. A remote unit (távoli egység) egyik gombjának megnyomásával léphet tovább a következő vezetékhez.
- Az Auto/Manual kapcsolót lenyomva állítsa a készüléket automatikus vagy manuális letapogató módba.
- Ha a vezeték rendben van, a felső és az alsó LED egyidejűleg kezd világítani.
2) Moduláris kábel tesztelése
- Végezze el a 10Base-T kábel tesztelésénél megismert eljárást. A LED kijelzőt viszont az alábbi ábra szerint kell leolvasni.
3) 10Base-2 kábel tesztelése
- Dugaszolja a 2 mellékelt BNC adapterkábelt mindkét RJ45 jack-csatlakozóra, majd csatlakoztassa a tesztelt kábelt a BNC adapterkábel mindkét végéhez.
- A többi eljárás a 10Base-T kábel tesztelésénél megismerttel azonos.
Megjegyzés: a BNC középső érintkezőjét az 1. LED-en, a BNC árnyékoló érintkezőjét a 2. LED-en kell leolvasni (lásd az alábbi ábrát).
Megjegyzés 2: Mivel a 10Base-2 kábelben csak 2 vezeték van, azt javasoljuk, hogy a LED-en a manuális letapogatás eredményét olvassa le.

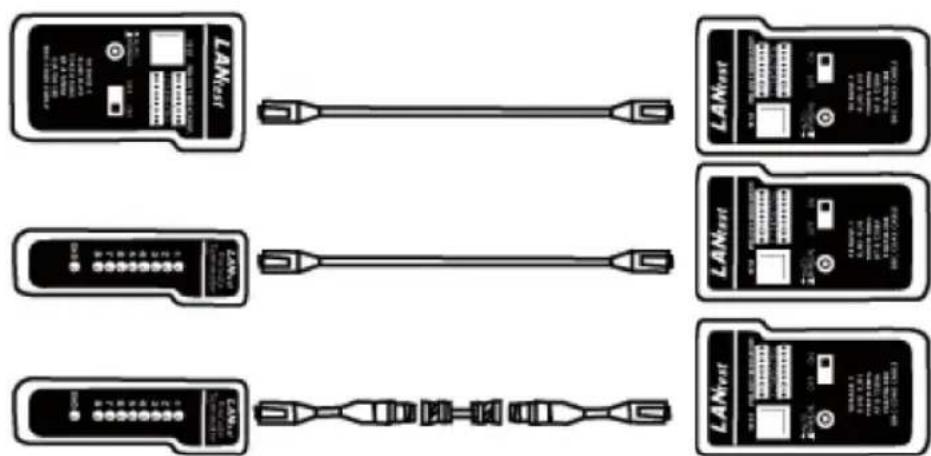

- A tesztelt kábel egyik végét dugaszolja a master egység ("▲" jelzésű) küldő RJ45 jack-csatlakozójára, másik végét a távoli egység fogadó RJ45 jack-csatlakozójára. Ha a tesztelt kábel már rögzítve van a kapcsolótáblához vagy fali csatlakozóhoz, az adapterkábellel megoldhatja a külső/belső csatlakozó problémáját.
- Kapcsoljon automatikus módra, ha a tesztet egyedül végzi. A teszter ilyenkor automatikusan bevizsgálja a kábel összes vezetékét, és nem kell a távoli egység gombjait nyomni.
- A teszt eredményét olvassa le a távoli egység LED kijelzőjéről.
Megjegyzés: A LED kijelző a vezetékeket mind automatikus mind manuális módban ugyanabban a sorrendben jelzi.
A teszt eredménye
- Folytonosság
a 2-es érintkező folytonos
Biztonsági óvintézkedések:
Víztől és a nedvességtől óvja a terméket.
Karbantartás:
Csak száraz ronggyal tisztítsa. Tisztító- és súrolószereket ne használjon.
Jótállás:
Nem vállalunk felelősséget és jótállást, ha a meghibásodás a készüléken végzett változtatás vagy módosítás következménye, vagy helytelen használat miatt a készülék megrongálódott.
Általános tudnivalók:
A kivitel és a műszaki adatok előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük.
Figyelem:
Ezt a terméket ezzel a jelöléssel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus készülékek nem keverhetők az általános háztartási hulladék közé. Begyűjtésüket külön begyűjtő létesítmények végzik.
Copyright ©
Megfelelőségi nyilatkozat
Mi,
a Nedis B.V. vállalat, cím:
De Tweeling 28
Kijelentjük, hogy a termék, amelynek:
Neve: König Electronic
Típusa: CMP-RCT31
Megnevezése: LAN kábelteszter
Megfelel az alábbi szabványoknak:
EMC (Elektromágneses összeférhetőségre vonatkozó irányelv):
EN 61000-6-1:2001
EN 61000-6-3:2001 + A11:2004
A 2004/108/EK irányelv előírásainak megfelelően.
's-Hertogenbosch, 2008. július 1.
Mrs. J. Gilad
Értékesítési igazgató
Megfelelőségi nyilatkozat.
Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot.
Jacob Gilad
HQ-Nedis kft.
ügyvezető igazgató
