KÄYTTÖOHJE CMP-RCT31 KONIG

KÄYTTÖOHJE (s. 44) LAN-KAAPELIN TESTAAJA

NÁVOD K POUŽITÍ (s. 56) TESTER KABELU LAN

ENGLISH

Introduction:

Tämä König kaapelin testaaja lukee eri LAN-kaapelien oikean piikkikokoonpanon vertaamalla lähetyspäätä vastaavaan vastaanottavaan päähän. Kaukoyksiköllä on helppo testata olemassa olevia kaapeleita ja kytkentöjä. Ihanteellinen ratkaisu seinien tai kattojen sisällä olevien johtojen testaukseen. Kaapelin jatkuvuus, avoin, lyhyt ja ristikytkentä on helppo tarkistaa.

Ominaisuudet:

• Voi testata 10Base-T, 10Base-2 Ethernet-kaapelin, RJ45/RJ11 modulaarisien kaapelien, 258A, TIA-568A/568B ja Token Ring -kaapelin jne. oikean piikkikokoonpanon.
• Helposti luettava kaapelitila ja kaapelin jatkuvuus, avoin, lyhyt ja puuttuva johdotus.
• Kaukoyksikön ansiosta olemassa olevien seinän tai katon sisällä olevien kaapelien ja kytkentöjen helppo testaus.
  • Voi testata maadoituksella.
• Ominaisuuksiin kuuluu automaattinen ja manuaalinen selaus.

Tekniset tiedot:

• Lähetin

Kytkennät: 2x RJ45

Osoitin: LED

Kytkin: On/Off

Kytkin: Auto/Manual (Automaattinen/manuaalinen)

Kytkin: Testaus

• Kaukoyksikkö

Kytkennät: RJ45

Osoitin: LED

• Tehontarve: 9 V akku (ei kuulu pakkaukseen)

• Ulkokuori: Muovi

Kytkennät:

PR1

PR2

Ethernet 10Base-T

8-position Token Ring

PR4 USOC 8

EIA/TIA-568B AT & T258A

EIA/TIA-568A

USOC 4 (Prs. 1&2) USOC 6 (Prs.1. 2 & 3)

1) RJ45-liitin
2) RJ45-liitin
3) LED-näyttö lähdepäätä varten (liitin 1)
4) LED-näyttö vastaanottavaa päätä varten (liitin 2)
5) Virtakytkin
6) Selaustilan LED-kytkin
7) Testikytkin manuaalista selaus
8) RJ45-liitin
9) LED-näyttö vastaanottavaa päätä varten (vastaa liitintä 2)
10) Maadoituksen LED vastaanottavaa päätä varten
11) Paristokotelo (9 V akku)

Toiminta ja kytkentä:

Kaikutesti

1) 10Base-T -kaapelin testaus.
- Liitä testattavan kaapelin toinen pää lähteenä toimivaan RJ45-liittimeen (merkitty “▲”) ja toinen testattavan kaapelin pää vastaanottaviin RJ45-liittimiin.

• Liu'uta virtakytkin päälle. Audiotilassa LED-merkkivalot syttyvät vuoron perään ja ne osoittavat johdon tilan. Manuaalisessa tilassa ensimmäinen LED-merkkivalo syttyy ja osoittaa ensimmäisen johdon tilan. Paina kaukoyksikön painiketta jatkaaksesi seuraavaan johtoon.
• Valitse Auto/Manual -kytkin vaitaksesi automaattisen Auto-selaustilan tai manuaalisen Manual-selaustilan painamalla Auto/Manual-kytkintä.
• Kun johto on hyväksyttävä, laitteen ylä- ja alamerkkivalot syttyvät samanaikaisesti.

2) Modulaarinen kaapelitesti

- Noudata 10Base-T -kaapelitestin ohjeita. LED-näyttö tulee lukea kuitenkin seuraavasti.

3) 10Base-2 -kaapelitesti

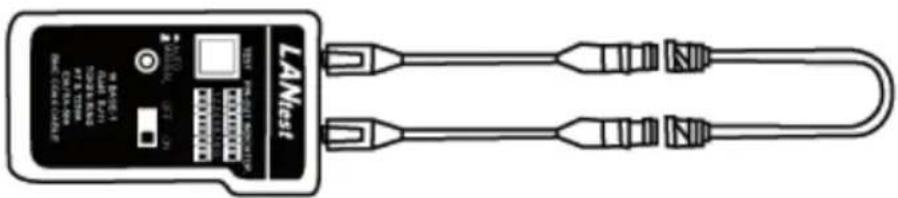

• Liitä 2 liitettyä BNC-sovitinkaapelia molempiin RJ45-liittimiin, kytke testattava kaapeli molempiin BNC-sovitinkaapelien päihin.
• Noudata tämän jälkeen 10Base-T-kaapelitestin ohjeita.

Huom: BNC-kaapelin keskuspiikki on luettava yksiköstä LED 1 ja BNC-kaapelin suojapiikki tulee lukea yksiköstä LED 2 (katso kuva alla)

Huom 2: Koska 10Base-2 -kaapelissa on vain 2 johtoa, suosittelemme LED-valon tuloksen lukemista manuaalista tilaa käyttäen.

• Liitä testattavan kaapelin toinen pää pääyksikön lähteenä toimivaan RJ45-liittimeen (merkitty “▲”) ja kaapelin pää kaukoyksikön vastaanottavaan RJ45-liittimeen. Jos testattava kaapeli on jo asennettu ristikytkentätauluun tai seinälevvyn, voit ratkaista liittimen sukupuoliongelman käyttämällä sovitinkaapelia.
• Kytke automaattitila päälle silloin, kun suoritat ainoastaan tämän testin. Tällöin testaaja testaa automaattisesti kaikki kaapelin sisällä olevat johdot eikä kaukoyksikön painikkeiden painaminen ole tarpeen.
• Lue testitulos kaukoyksikön LED-näytöltä.

Huom: LED-näyttö näyttää johdot samassa järjestyksessä sekä automaatti- että manuaalisessa tilassa.

Testitulos

1. Jatkuvuus

piikki 2 on jatkuva

1. Avoin piikki 2 on

1. Lyhyt piikki 2 ja 3

1. Puuttuva johto piik

Turvallisuuteen liittyvät varoitukset:

Älä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
