CMP-RCT31 - Câble informatique KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble informatique
Marque	Konig
Modèle	CMP-RCT31
Longueur	1,5 mètres
Type de connecteurs	HDMI mâle vers HDMI mâle
Version HDMI	HDMI 2.0
Débit maximal	18 Gbit/s
Résolution supportée	4K à 60 Hz
Compatibilité	PC, Mac, consoles de jeux, lecteurs Blu-ray
Matériau du conducteur	Cuivre sans oxygène (OFC)
Blindage	Triple blindage (aluminium, tresse, feuille)
Connecteurs plaqués or	Oui, 24 carats
Diamètre du câble	7,3 mm
Couleur	Noir
Poids	80 grammes
Température de fonctionnement	-20°C à 80°C
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec et doux
Utilisation	Connexion de sources vidéo/audio à un écran
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - CMP-RCT31 KONIG

Ce câble HDMI est-il compatible avec la 4K HDR ?

Oui, le câble Konig CMP-RCT31 prend en charge la 4K à 60 Hz et le HDR grâce à sa version HDMI 2.0 et son débit de 18 Gbit/s.

Puis-je utiliser ce câble avec ma PlayStation 5 ?

Oui, il est compatible avec les consoles de jeux comme la PS5, Xbox Series X, etc., mais pour la 4K à 120 Hz, un câble HDMI 2.1 serait nécessaire.

Quelle est la différence entre un câble HDMI 2.0 et HDMI 2.1 ?

Le HDMI 2.0 supporte jusqu'à 18 Gbit/s avec 4K à 60 Hz, tandis que le HDMI 2.1 atteint 48 Gbit/s pour la 8K à 60 Hz et la 4K à 120 Hz.

Le câble est-il compatible avec les ordinateurs Mac ?

Oui, le câble fonctionne avec tous les appareils équipés d'un port HDMI standard, y compris les Mac et PC.

Ce câble supporte-t-il l'ARC (Audio Return Channel) ?

Oui, il prend en charge l'ARC, ce qui permet de transmettre le son de l'écran vers un amplificateur via un seul câble.

Est-ce que le câble est blindé contre les interférences ?

Oui, il est doté d'un triple blindage (aluminium, tresse et feuille) pour réduire les interférences électromagnétiques.

Quelle est la longueur maximale recommandée pour un câble HDMI 2.0 ?

Pour une performance optimale, la longueur ne doit pas dépasser 5 mètres. Ce modèle fait 1,5 mètre, ce qui est idéal.

Puis-je brancher ce câble dans les deux sens ?

Oui, le câble HDMI est bidirectionnel, les deux extrémités sont identiques. Vous pouvez le brancher dans n'importe quel sens.

Comment entretenir le câble ?

Il suffit de le nettoyer avec un chiffon sec et doux. Évitez les produits chimiques et ne pliez pas le câble de façon trop serrée.

Que faire si le câble ne fonctionne pas ?

Vérifiez les connexions, assurez-vous que les appareils sont allumés et testez avec un autre port HDMI. Si le problème persiste, contactez le service client.

MODE D'EMPLOI CMP-RCT31 KONIG

Ce testeur de câble König détecte la confi guration correcte des broches des différents câbles réseau en comparant l'extrémité d'émission avec l'extrémité de réception correspondante. Grâce à l'unité distante, vous pouvez facilement tester les câbles et les connexions existants. Idéal pour tester les fi ls derrière les murs ou dans le plafond. Vous pouvez facilement vérifi er la continuité du câble, les connexions ouvertes et croisées et les court-circuits.

Caractéristiques :

• Possibilité de tester la confi guration correcte des broches des câbles Ethernet 10Base-T, 10Base-2, RJ45/RJ11 modulaires, 258A, TIA-568A/568B, en anneau à jeton, etc.
• Etat du câble facile à lire et possibilité de vérifi er la continuité du câble, les connexions ouvertes, les court-circuits et les connexions manquantes.
• Grâce à l'unité distante, vous pouvez facilement tester les câbles et les connexions existant derrière les murs ou dans le plafond.
• Possibilité de tester avec la mise à la terre.
• Fonctionnalités avec balayage auto ou manuel.

Caractéristiques techniques :

- Émetteur :

Raccordements : 2x RJ45

Indication : LED

Commutateur : On/Off

Commutateur : Auto/Manuel

Commutateur : Test

- Unité distante

Raccordements : RJ45

Indication : LED

- Alimentation : bloc 9 V (non fourni)

- Boîtier : plastique

Raccordements :

PR1
PR2
Ethernet 10Base-T

PR3 PR4
θ -position Token Ring

PR1 PR2 PR3
PRA USOC 8

PR1 PR2 PR4 PR3
EIA/TIA-568B AT & T258A

PR1 PR3 PR4 PR2
EIA/TIA-568A

PR1 PR2 PR3
USOC 4 (Prs. 1&2) USOC 6 (Prs.1. 2 & 3)

[Non-Text]

1) Prise RJ45
2) Prise RJ45
3) Affi chage à LED pour l'extrémité d'émission (prise 1)
4) Affi chage à LED pour l'extrémité de réception (prise 2)
5) Interrupteur
6) Commutateur de mode de balayage à LED
7) Commutateur de test pour balayage manuel
8) Prise RJ45
9) Affi chage à LED pour l'extrémité de réception (idem prise 2)
10) LED de mise à la terre pour l'extrémité de réception
11) Compartiment à piles (bloc 9 V)

Fonctionnement et raccordement :

Test de boucle de retour

1) Test de câble 10Base-T.

- branchez une extrémité du câble à tester dans la prise d'émission RJ45 (marquée par "▲") et l'autre extrémité du câble à tester dans la prise de réception RJ45.

• Activez l'alimentation. En mode automatique, les LED s'allument en séquence pour indiquer l'état du câble. En mode manuel, la première LED s'allume pour indiquer l'état du premier fi I. Appuyez sur un bouton de l'unité distante pour continuer le test du prochain fi I.
• Placez le commutateur Auto/Manuel sur le mode de balayage Auto ou Manuel en appuyant dessus.
• Lorsque le fi l est bon, la LED supérieure et la LED inférieure s'allument en même temps.

Test de boucle de retour

2) Test de câble modulaire

- Veuillez suivre les procédures du test de câble 10Base-T. L'affi chage à LED doit cependant être identique à l'image suivante.

3) Test de câble 10Base-2

• Branchez les 2 câbles adaptateurs BNC joints sur les deux prises RJ45, puis branchez le câble à tester sur les deux extrémités de câble adaptateurs BNC.
• Consultez le test de câble 10Base-T pour le reste des procédures.

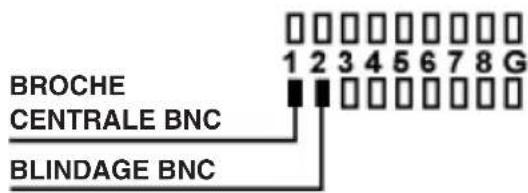

Note : la broche centrale du BNC doit être lue sur la LED 1 et la broche de blindage du BNC doit être lue sur la LED 2 (voir image ci-dessous)

Note 2 : Puisque le câble 10Base-2 ne possède que 2 fils, nous vous conseillons de lire le résultat du balayage LED en mode manuel.

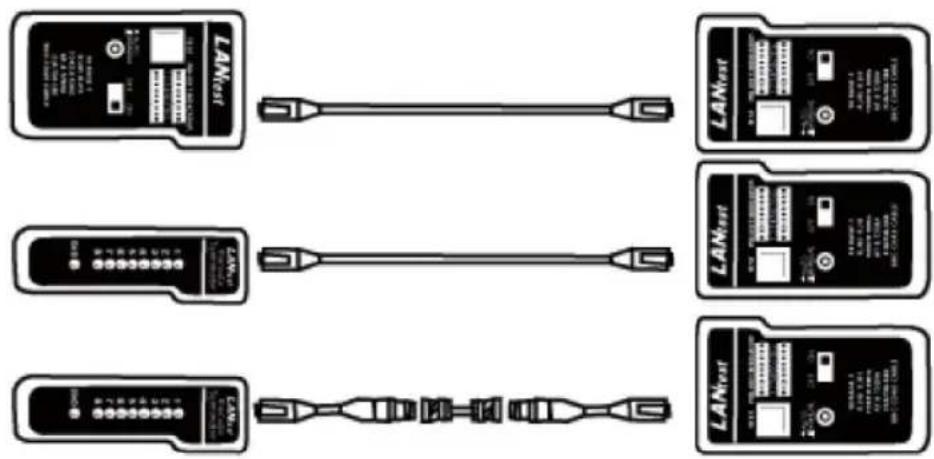

Test à distance

• Branchez une extrémité du câble à tester dans la prise d'émission RJ45 (marquée par "▲") de l'unité principale et l'extrémité du câble à la prise de réception RJ45 de l'unité distante. Si le câble à tester est déjà installé sur le panneau de connexion ou la plaque murale, vous pouvez utiliser le câble adaptateur pour résoudre le problème de genre du connecteur.
• Passez en mode automatique lorsque vous effectuez ce test seul. De cette manière, le testeur effectuera automatiquement le test de tous les fi Is à l'intérieur du câble, sans nécessiter l'appui sur les boutons de l'unité distante.
• Lisez le résultat du test sur l'affi chage à LED de l'unité distante.

Note : L'affichage à LED indique les fils dans la même séquence en mode automatique comme en mode manuel.

Résultat du test

1. Continuité

continuité sur la broche 2

1. Ouverture ouverture

1. Court-circuit les broches 2 et 3 sont court-circuitées

1. Mauvais câblage les propres et o sont mal câbléesl

Consignes de sécurité :

N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de n de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont titulaires et sont donc reconnus comme telles dans ce document.

Attention :

Ce symbole fi gure sur l'appareil. Il signifi e que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Copyright ©

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Nom : König Electronic

Modèle: CMP-RCT31

Description: Testeur de câble réseau

est conforme aux prescriptions des normes suivantes :

EMC: EN 61000-6-1:2001

EN 61000-6-3:2001 + A11:2004

suivant la directive 2004/108/CEE.

's-Hertogenbosch, 1er juillet 2008

Mme. J. Gilad

Directrice des Achats
