MANUAL DE UTILIZARE CMP-RCT31 KONIG

Acest tester de cabluri König "citește" confi gurația corectă a pinilor diferitelor cabluri LAN, comparând capătul de transmitere cu capătul de recepție corespunzător. Unitatea de teledetecție face posibilă testarea ușoară a cablurilor și conexiunilor existente. Aparatul este ideal pentru testarea cablurilor care se află ascunse după pereți sau plafoane. Cu ajutorul acestui aparat, verifi cările legate de continuitatea cablului, de conexiunile deschise, scurt-circuitate sau în cruce devin ușoare.

Caracteristici:

• Aparatul poate testa confi gurația corectă a cablurilor Ethernet 10Base-T și 10Base-2, a cablurilor modulare RJ45/RJ11, precum și a cablurilor 258A, TIA-568A/568B și Token Ring, etc.
• Se pot citi și verifica cu ușurință: statutul cablului, continuitatea lui, conexiunile deschise, se poate stabili dacă cablul este scurt-circuitat sau dacă lipsește.
• Cu această unitate de teledetecție se pot testa cu ușurință cablurile și conexiunile existente, dar ascunse după pereti sau plafoane.
• Testarea se poate face și cu pământare.
• Functiile includ scanarea automată și scanarea manuală.

Specifi catii tehnice:

- Transmitător

Conexiuni: 2x RJ45

Indicarea rezultatelor: cu LED-uri

Comutator: On/Off (Pornit/Oprit)

Comutator: Auto/Manual

Comutator: Testare

- Unitate principală

Conexiuni: RJ45

Indicarea rezultatelor: cu LED-uri

- Alimentarea electrică: Bloc de baterii de 9 V (nefurnizat)

- Carcasă: Plastic

Conexiuni:

PR1
PR2
Ethernet 10Base-T

θ -position Token Ring

PR4
USOC 8

EIA/TIA-568B AT & T258A

EIA/TIA-568A

USOC 4 (Prs. 1&2) USOC 6 (Prs.1. 2 & 3)

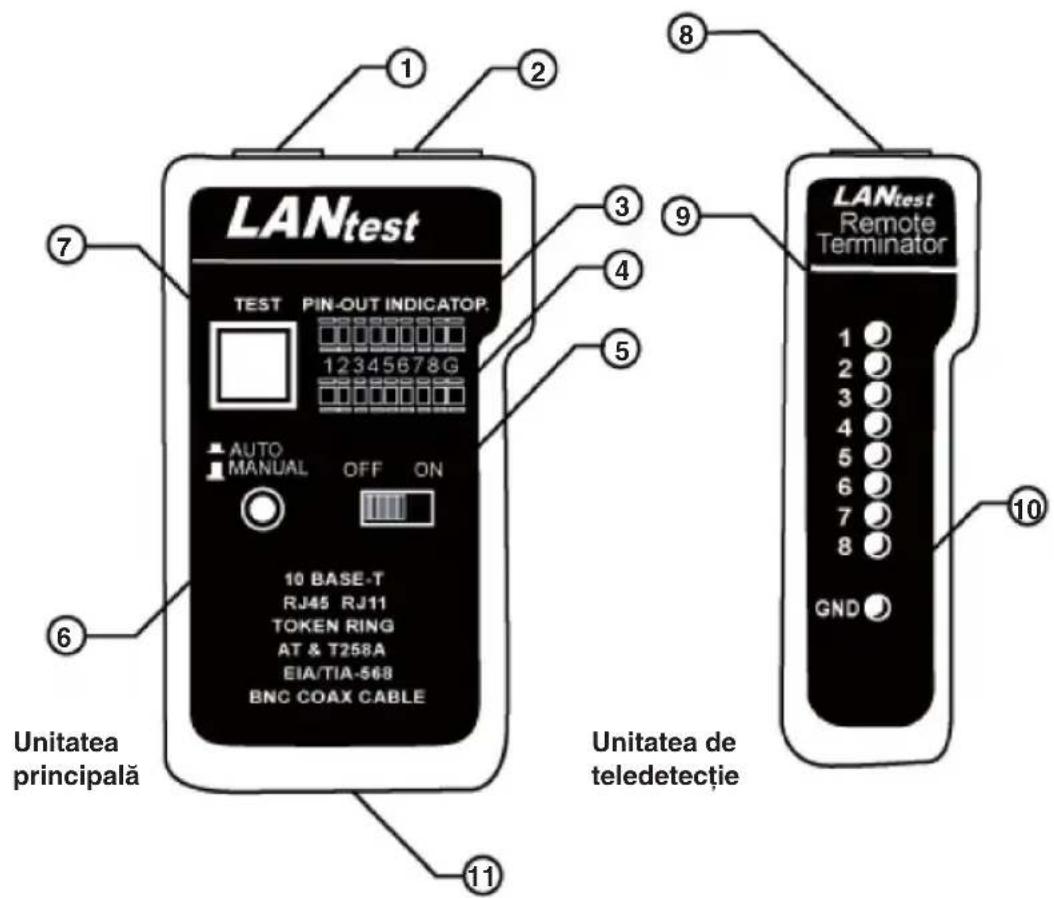

1) Jack RJ45
2) Jack RJ45
3) Display cu LED-uri pentru capătul sursă (jack 1)
4) Display cu LED-uri pentru capătul de recepție (jack 2)
5) Comutator alimentare electrică
6) LED-ul comutatorului modului de scanare
7) Comutatorul de testare de la scanarea manuală
8) Jack RJ45
9) Display cu LED-uri pentru capătul de recepție (același ca și jackul 2)
10) LED-ul pământării de la capătul de recepție
11) Compartimentul bateriei (bloc de baterii de 9 V)

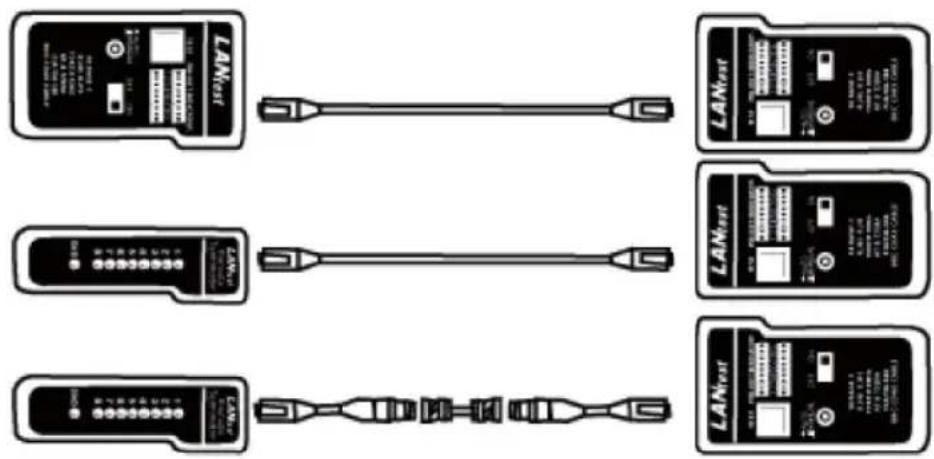

Utilizare și conexiuni:

Test în buclă

1) Testarea unui cablu 10Base-T

- Introduceți unul din capetele cablului care se dorește a fi testat în mufa RJ45 care trimite semnalul sursă (marcat cu “▲”), iar celălalt capăt în mufa RJ45, cea care primește semnalul.

• Porniți aparatul prin culisarea butonului de alimentare electrică. Dacă aparatul se afl ă în modul Auto, LED-urile se vor aprinde pe rând, pentru a indica starea cablului. În modul manual se aprinde primul LED, indicând starea primului cablu. Apăsați un buton de pe unitatea de teledetectie, pentru a trece la cablul următor.
• Aşezati comutatorul Auto/Manual în modul de scanare Auto sau în modul Manual, prin apăsarea butonului Auto/Manual.
• Dacă cablul testat este în ordine, LED-ul de sus și de jos se vor aprinde și vor arde în mod simultan.

2) Testarea unui cablu modular

- Vă rugăm să urmați procedurile prezentate deja la testarea cablului 10Base-T. Acum însă afi şajul cu LED-uri trebuie interpretat ca în fi gura de mai jos.

3) Testarea unui cablu 10Base-2

• Conectați cele 2 cabluri ale adaptorului BNC la ambele jackuri RJ45, după care conectați ambele capete ale cablului supus testării la capetele cablului adaptorului BNC.
• Pentru procedurile care au mai rămas de efectuat, puteți să consultați și testarea cablului 10Base-T.

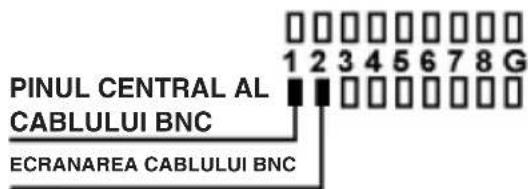

Observatie: Pinul central al cablului BNC trebuie să fie lizibil pe LED-ul 1, iar pinul de ecranare al cablului BNC pe LED-ul 2 (vezi fi gura de mai jos)

Observația 2: Deoarece cablul 10Base-2 are doar 2 fire, vă recomandăm să citiți rezultatele indicate de LED-uri după o scanare efectuată în mod manual.

• Introduceți unul dintre capetele cablului supus testării în jackul RJ45 de transmitere semnal (marcat cu “▲”) al unității principale, iar capătul celălalt al cablului în jackul RJ45 al unității de teledetectie. Dacă cablul care urmează a fi supus testării este instalat deja într-un panou de distribuție sau pe un panou de perete, pentru a rezolva problema tipului de conector puteți folosi și cablul adaptorului.
• La efectuarea acestui test, vă rugăm să comutați pe modul Auto. În acest mod testerul va testa în mod automat toate conductoarele din cablu, fără a mai fi nevoie de apăsarea butoanelor afl ate pe unitatea de teledetectie.
• Citiți rezultatul testului de pe afi şajul cu LED-uri al unității de teledetectie.

Observatie: Afişajul cu LED-uri indică conductoarele în aceeași ordine și în modul auto și în modul manual.

Rezultatul testării

1. Continuitate

pinul 2 continuă

1. Deschidere pinul

1. Scurt-circuit pinul

1. Conductor lipsă pi

Măsuri de siguranță:

Feriți aparatul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosii solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de respons schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specifi catiile produsului pot fi modifi cate fără o notifi care prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Atentie:

Acest produs este marcat cu acest simbol. Acest lucru înseamnă că produsele electrice și electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.

Copyright ©

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Denumire: König Electronic

Model: CMP-RCT31

Descriere: Tester cablu LAN

Este în conformitate cu următoarele standarde:

EMC: EN 61000-6-1:2001

EN 61000-6-3:2001+A11:2004

În conformitate cu prevederile directivei 2004/108/EC.

's-Hertogenbosch, 01.07.2008

J. Gilad

Director achiziții
