CMP-RCT11 - Cavo per computer KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cavo informatico
Marca	KONIG
Modello	CMP-RCT11
Lunghezza	1,5 metri
Tipo di connettore	HDMI maschio a HDMI maschio
Versione HDMI	2.0
Banda massima	18 Gbit/s
Risoluzione supportata	4K @ 60 Hz
Materiale del cavo	Rame senza ossigeno (OFC)
Diametro del cavo	6 mm
Peso	80 g
Alimentazione	Nessuna (cavo passivo)
Consumo elettrico	0 W
Funzioni principali	Trasmissione di segnali audio e video digitali ad alta definizione
Utilizzo consigliato	Collegamento di un computer a un monitor, televisore o proiettore
Manutenzione e pulizia	Pulisci con un panno asciutto e non lanugginoso. Non utilizzare prodotti chimici.
Sicurezza	Evitare di piegare, torcere o schiacciare il cavo. Non esporre a temperature estreme.
Parti di ricambio	Non disponibili (cavo non riparabile)
Riparabilità	Non riparabile (sostituzione necessaria)
Informazioni generali	Garanzia 2 anni. Prodotto in Cina.

Domande frequenti - CMP-RCT11 KONIG

Che tipo di cavo è il KONIG CMP-RCT11?

È un cavo HDMI maschio-maschio, progettato per trasmettere segnali audio e video digitali.

Qual è la lunghezza del cavo?

La lunghezza è di 1,5 metri, ideale per collegamenti ravvicinati.

Quale risoluzione massima supporta questo cavo?

Supporta una risoluzione 4K a 60 Hz grazie allo standard HDMI 2.0.

Questo cavo è compatibile con i dispositivi HDMI 1.4?

Sì, è retrocompatibile con le versioni precedenti di HDMI.

Il cavo trasmette l'audio?

Sì, trasmette fino a 8 canali audio non compressi (Dolby TrueHD, DTS-HD).

Posso usare questo cavo per collegare il mio PC a un monitor?

Assolutamente, è perfetto per collegare un computer a uno schermo, televisore o proiettore.

Questo cavo è schermato?

Sì, è dotato di una tripla schermatura per ridurre le interferenze elettromagnetiche.

Il cavo supporta l'HDR?

Sì, supporta HDR10 e Dolby Vision per colori e contrasti migliorati.

Come pulire il cavo?

Usa un panno asciutto e non lanugginoso. Evita prodotti chimici.

Cosa fare se il cavo non funziona?

Controlla i collegamenti, prova con un altro dispositivo. Se il problema persiste, sostituisci il cavo poiché non è riparabile.

MANUALE UTENTE CMP-RCT11 KONIG

Rilevatore e generatore di toni

HASZNÁLATI ÚTMUTATÓ (o. 20.)

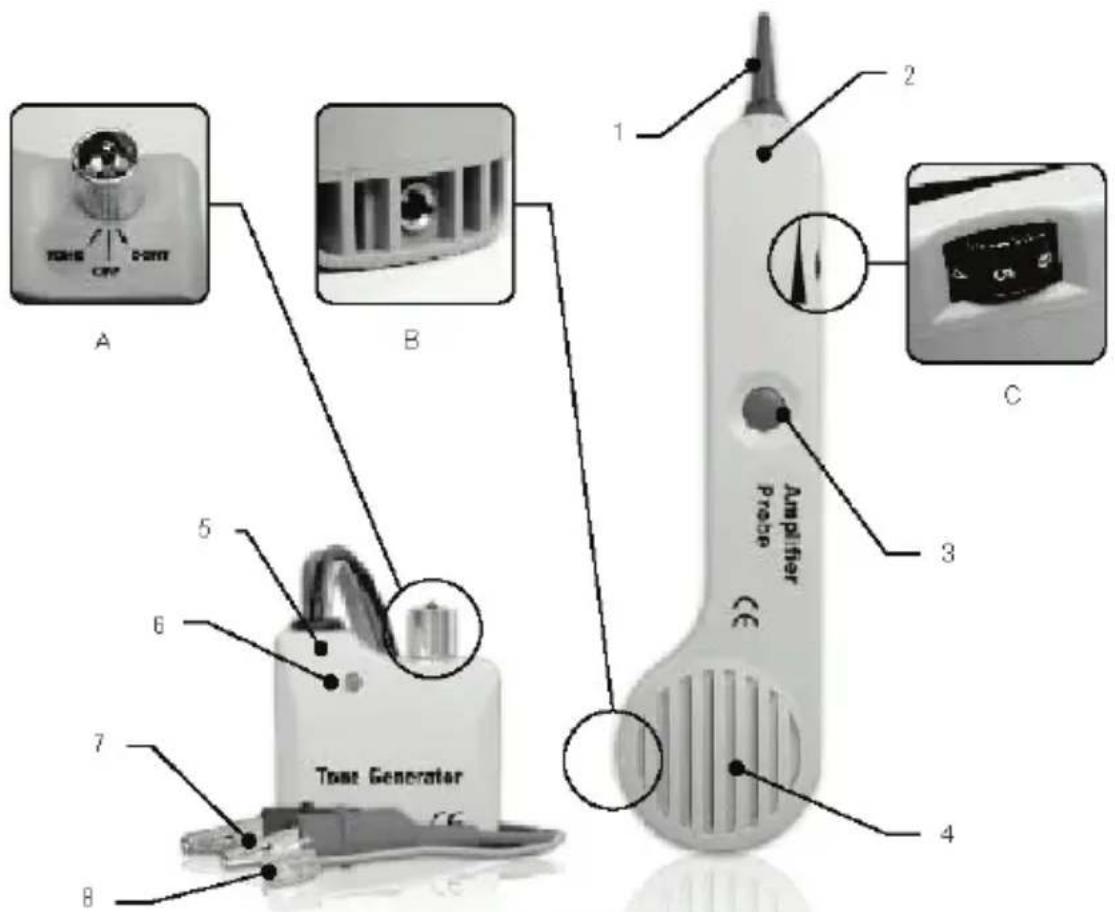

Istruzioni dispositivo:

1. Puntale 5. Generatore di toni	A. Interruttore a levetta 3 posizioni
2. Rilevatore amplificatore	6. LED A DUE COLORI	B. Jack telefonico
3. Pulsante di test 7. Puntali test rosso e nero C. Controllo del Volume
4. Diffusore	8. Presa e cavo modulare a 4 conduttori

Istruzioni:

- Istruzioni generali:

1. Connessione generatore di toni.

Terminazione cavi di lavoro cablati:

Collegare un connettore di test al cavo da controllare e l'altro connettore di test a massa o al collegamento di terra.

Su cavi interrotti, non cablati o non funzionanti:

Collegare un connettore di test ad un capo del cavo e l'altro connettore di test all'altro capo del cavo da controllare.

1. Premere lo sgancio on/off a molla della sonda amplificata. L'interruttore per il controllo del volume può essere regolato per adattarsi all'ambiente. Il volume può essere aumentato per superare il rumore o diminuito per ridurre l'interferenza.
2. Toccare con il puntale della sonda test amplificata ogni conduttore sospetto per testare l'isolamento.
3. La ricezione del tono sarà più forte sul cavo incriminato.
4. La presa audio esterna è adatta per la connessione di un auricolare o vivavoce.

- Identificare il PIN e l'anello (interruttore su "Off"):

1. Collegare il connettore di test ROSSO ad un capo della linea e il connettore test NERO all'altro capo della linea.
2. Il LED diventerà VERDE quando collegate il connettore ROSSO al capo corrispondente dall'altro lato della linea ( ANELLO ROSSO).
3. Il LED diventerà ROSSO quando collegate il connettore di test ROSSO alla PUNTA della linea.

- Identificare la condizione della linea (interruttore su "OFF"):

1. Collegare il connettore di test ROSSO al LATO DELL'ANELLO della linea e il connettore NERO alla PUNTA.
2. Visualizzare il LED:
   a. Un LED verde brillante indica una linea libera
   b. Nessuna luce indica una linea occupata
   c. Una luce intermittente colore GIALLO brillante indica una linea che SQUILLA

- Verifica della linea (impostare su "OFF" poi "CONT"):

1. Comporre la linea da verificare.
2. Mentre la linea sta squillando, collegare il connettore ROSSO al LATO DELL'ANELLO della linea e il connettore NERO alla PUNTA.
3. In posizione "Off", l'indicatore luminoso lampeggia GIALLO quando i puntali sono collegati alla coppia in oggetto.
4. Se regolate il test impostato su "CONT", terminerà la chiamata sulla linea del in oggetto.

- Inviare il tono (impostare su "TONE"):

(Precauzioni: Non collegare ad un circuito attivo che supera i 24V in questa modalità)

1. Collegare i puntali alla coppia o collegare un cavo a terra e un connettore all'altro lato della linea.
2. Un doppio tono alternato o un singolo tono può essere selezionato dal commutatore del generatore di tono.
3. Testare i cavi sospetti con il test della sonda amplificata. La ricezione del segnale sarà maggiore sul cavo in oggetto. In caso di facile accesso ai conduttori nudi, può essere utilizzato un auricolare o una cuffia per ricevere il tono.

- Testare la continuità (regolare su "CONT"):

(Precauzioni: Non collegare a un circuito attivo AC o DC in questa modalità)

1. Collegare il connettore di test alla coppia in oggetto.
2. Utilizzare la posizione "CONT".
3. Una luce VERDE brillante indica continuità. Il LED non si accende se la resistenza di linea supera i 10 000 Ω.

- Testare la continuità utilizzando il tono (regolare su "TONE"):

(Precauzioni: Non collegare a un circuito attivo AC o DC in questa modalità)

1. Collegare il connettore di test alla coppia in oggetto.

1. Utilizzare un auricolare o una cuffia sul terminale remoto e toccare l'estremità del cavo/i con il/i connettore/i della pinza.
2. La ricezione del tono è un'indicazione di continuità

- Test modulare:

1. Tutti i test precedenti sono disponibili attraverso la presa modulare solo per la linea 1 – cavi rosso e verde.

• Test coassiale:

1. Per testare un coassiale non terminato, collegare il rosso allo schermo esterno e il nero al conduttore centrale o il rosso allo schermo esterno e il nero alla massa.
2. Per testare il terminale coassiale, collegare il rosso all'alloggiamento del connettore e il nero al perno centrale o il rosso all'alloggiamento del connettore e il nero alla massa.

- Sostituzione delle batterie:

1. Il test dell'amplificatore non necessita di manutenzione tranne per la sostituzione delle batterie. Rimuovere la vite dallo scomparto delle batterie, sostituire la batteria 9V e rimontare.

Precauzioni di sicurezza:

Non esporre il prodotto ad acqua o umidità.

NON COLLEGARE AD UN CIRCUITO ATTIVO CHE SUPERA I 24V IN QUESTA MODALITÀ.

Manutenzione:

Pulire il prodotto solo con un panno asciutto.

Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Qualsiasi modifica e/o cambiamento al prodotto annullerà la garanzia. Non si accettano responsabilità per danni causati da un uso non corretto di questo prodotto.

Scarico di Responsabilità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Smaltimento:

• Questo prodotto è soggetto a raccolta differenziata nei punti di raccolta appropriati. Non smaltite il prodotto con la spazzatura domestica.
• Per maggiori informazioni, contattate il rivenditore o l'autorità locale responsabile per la gestione dei rifiuti.
