CMP-RCT11 - Cable de computadora KONIG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cable informático
Marca	KONIG
Modelo	CMP-RCT11
Longitud	1,5 metros
Tipo de conector	HDMI macho a HDMI macho
Versión HDMI	2.0
Velocidad máxima	18 Gbit/s
Resolución compatible	4K @ 60 Hz
Material del cable	Cobre libre de oxígeno (OFC)
Diámetro del cable	6 mm
Peso	80 g
Alimentación	Ninguna (cable pasivo)
Consumo eléctrico	0 W
Funciones principales	Transmisión de señales de audio y video digitales de alta definición
Uso recomendado	Conexión de un ordenador a un monitor, televisor o proyector
Mantenimiento y limpieza	Limpiar con un paño seco y que no suelte pelusas. No usar productos químicos.
Seguridad	Evitar doblar, torcer o aplastar el cable. No exponer a temperaturas extremas.
Piezas de repuesto	No disponibles (cable no reparable)
Reparabilidad	No reparable (reemplazo necesario)
Información general	Garantía 2 años. Fabricado en China.

Preguntas frecuentes - CMP-RCT11 KONIG

¿Qué tipo de cable es el KONIG CMP-RCT11?

Es un cable HDMI macho-macho, diseñado para transmitir señales de audio y video digitales.

¿Cuál es la longitud del cable?

La longitud es de 1,5 metros, ideal para conexiones cercanas.

¿Qué resolución máxima soporta este cable?

Soporta una resolución 4K a 60 Hz gracias al estándar HDMI 2.0.

¿Este cable es compatible con dispositivos HDMI 1.4?

Sí, es retrocompatible con versiones anteriores de HDMI.

¿El cable transmite el sonido?

Sí, transmite hasta 8 canales de audio sin comprimir (Dolby TrueHD, DTS-HD).

¿Puedo usar este cable para conectar mi PC a un monitor?

Absolutamente, es perfecto para conectar un ordenador a un monitor, televisor o proyector.

¿Este cable está blindado?

Sí, cuenta con un blindaje triple para reducir interferencias electromagnéticas.

¿El cable soporta HDR?

Sí, soporta HDR10 y Dolby Vision para colores y contrastes mejorados.

¿Cómo limpiar el cable?

Use un paño seco que no suelte pelusas. Evite productos químicos.

¿Qué hacer si el cable no funciona?

Verifique las conexiones, pruebe con otro dispositivo. Si el problema persiste, reemplace el cable ya que no es reparable.

MANUAL DE USUARIO CMP-RCT11 KONIG

Generador de tono y sonda

KÄYTTÖOHJE (s. 23)

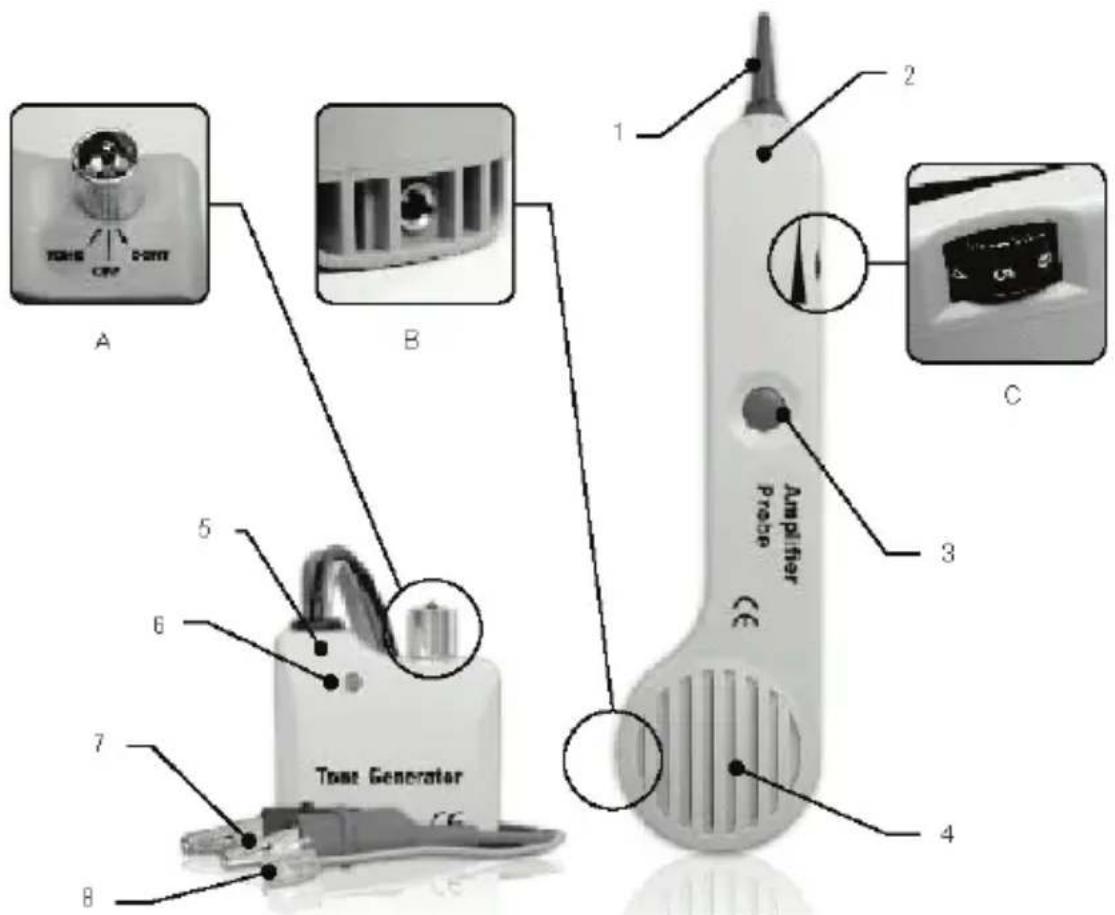

Explicación del aparato:

1. Punta 5. Generador de tono	A. Interruptor de cambio de 3 posiciones
2. Sonda del amplificador	6. LED EN COLOR DUAL	B. Toma de teléfono
3. Botón de prueba 7. Cables de prueba rojos y negros C. Control de volumen
4. Altavoz	8. Cable y enchufe modular de 4 conductores

Instrucciones:

- Instrucciones generales:

1. Conexión del generador de tono.

En los cables de trabajo terminados:

Conecte un cable de prueba a un cable terminado y el otro cable de prueba a tierra o a un equipo con toma a tierra.

En cables sin terminar o no de trabajo:

Conecte un cable de prueba a un cable sin terminar y el otro cable de prueba a otro cable sin terminar.

1. Pulse el botón redondo accionado por resorte on/off de la sonda del amplificador. El interruptor del control de volumen puede ajustarse para adaptarse al entorno. Se puede incrementar el volumen para superar el ruido o diminuir para reducir las interferencias.
2. Toque la punta de la sonda del amplificador para el aislamiento de cada conductor sospechoso.
3. La recepción del tono será más alta en el cable sujeto.
4. Se ofrece un receptáculo para el enchufe para la conexión de un auricular o de un teléfono.

- Identificación de punta y tono (cambiar a "Off"):

1. Conecte el cable de prueba ROJO a un lado de la línea y el cable de prueba NEGRO al otro lado de la línea.
2. El LED cambiará a VERDE cuando conecte el cable de prueba ROJO al LADO DEL ANILLO de la línea.
3. El LED cambiará a ROJO cuando conecte el cable de prueba ROJO al LADO DE LA PUNTA DE LA LÍNEA.

- Identificación de la condición de la línea (cambiar a "OFF"):

1. Conecte el cable de prueba ROJO a un LADO DEL ANILLO de la línea y el cable NEGRO a la PUNTA.
2. Mirar el LED:
   a. Un LED verde brillante indica una línea libre
   b. La ausencia de luz indica una línea ocupada
   c. Una luz brillante AMARILLA que parpadea indica una línea de LLAMADA

- Verificación de líneas (cambiar a "OFF" posteriormente a "CONT"):

1. Marque la línea a verificar.
2. Cuando suene la línea, conecte el cable ROJO al LADO DEL ANILLO de la línea y el cable NEGRO a la punta.
3. En la posición "Off", la luz del indicador parpadeará en AMARILLO cuando se conecten los cables de prueba al par sujeto.
4. Si cambia el conjunto de prueba a "CONT", terminará la llamada en la línea sujeto.

(Precaución: No conecte un circuito CA activo que supere 24V en este modo)

1. Conecte el cable de prueba al par o fije un cable a tierra y el otro cable a cualquier lado de la línea.
2. Se puede seleccionar un tono alternativo dual o un único tono sólido desde el interruptor situado en el generador de tonos.
3. Sondee los cables sospechosos con la sonda del amplificador. La recepción del tono será más fuerte en el cable sujeto. En el caso de que exista un acceso preparado para los conductores desnudos, se puede usar un auricular o un teléfono para recibir el tono.

- Prueba de continuidad (cambiar a "CONT"):

(Precaución: No conecte un circuito CA o CC activo en este modo)

1. Conecte los cables de prueba al par sujeto.
2. Use la posición "CONT".
3. Una luz VERDE brillante indica continuidad. El LED no brilla si la resistencia de la línea supera 10 000 Ω.

- Prueba de continuidad usando el tono (cambiar a "TONE"):

(Precaución: No conecte un circuito CA o CC activo en este modo)

1. Conecte los cables de prueba al par sujeto.

2. Use un auricular o un teléfono en el extremo remoto y toque los extremos del cable con el clip de los cables.

3. La recepción del tono es una indicación de continuidad

- Prueba modular:

1. Todas las pruebas arriba indicadas están disponibles a través de un enchufe modular solo para la línea 1 – los cables rojos y verdes.

- Prueba coaxial:

1. Para probar los cables coaxiales sin terminar, conecte el rojo a la cazoleta exterior y el negro al conductor central o el tojo a la cazoleta exterior y el negro a tierra.
2. Para probar los cables coaxiales terminados, conecte el cable rojo a la carcasa del conector y el negro al perno central o el rojo a la carcasa del conductor y el negro a tierra.

- Sustitución de la batería:

1. La sonda del amplificador no presenta mantenimiento excepto la sustitución de la batería. Retire el tornillo del compartimento de la batería y sustituya la batería de 9V y vuelva a montarlo.

Precauciones de seguridad:

No exponga el producto al agua ni a la humedad.

NO CONECTE UN CIRCUITO CA ACTIVO QUE SUPERE 24V EN ESTE MODO.

Mantenimiento:

Limpie el producto solo con un paño seco.

No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

Cualquier cambio y/o modificación del producto anula la garantía. No podemos asumir ninguna responsabilidad por cualesquiera daños causados debidos a un uso incorrecto de este producto.

Exención de responsabilidad:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Eliminación:

• Este producto está diseñado para desecharlo por separado en un punto de recogida adecuado. No se deshaga de este producto con la basura doméstica.
• Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos.
