CMP-RCT11 - Computerkabel KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Computerkabel
Merk	KONIG
Model	CMP-RCT11
Lengte	1,5 meter
Connector type	HDMI man naar HDMI man
HDMI versie	2.0
Maximale overdrachtssnelheid	18 Gbit/s
Ondersteunde resolutie	4K @ 60 Hz
Kabelmateriaal	Zuurstofvrij koper (OFC)
Kabeldiameter	6 mm
Gewicht	80 g
Voeding	Geen (passieve kabel)
Stroomverbruik	0 W
Belangrijkste functies	Transmissie van digitale audio- en videosignalen in hoge definitie
Aanbevolen gebruik	Verbinding van een computer met een monitor, televisie of projector
Onderhoud en reiniging	Afvegen met een droge, pluisvrije doek. Gebruik geen chemicaliën.
Veiligheid	Vermijd het buigen, draaien of pletten van de kabel. Niet blootstellen aan extreme temperaturen.
Reserveonderdelen	Niet beschikbaar (kabel niet repareerbaar)
Repareerbaarheid	Niet repareerbaar (vervanging vereist)
Algemene informatie	2 jaar garantie. Gemaakt in China.

Veelgestelde vragen - CMP-RCT11 KONIG

Wat voor type kabel is de KONIG CMP-RCT11?

Het is een HDMI man-man kabel, ontworpen voor het verzenden van digitale audio- en videosignalen.

Wat is de lengte van de kabel?

De lengte is 1,5 meter, ideaal voor nabije verbindingen.

Welke maximale resolutie ondersteunt deze kabel?

Het ondersteunt een resolutie van 4K bij 60 Hz dankzij de HDMI 2.0 standaard.

Is deze kabel compatibel met HDMI 1.4 apparaten?

Ja, het is achterwaarts compatibel met eerdere HDMI versies.

Zendt de kabel geluid uit?

Ja, het zendt tot 8 ongecomprimeerde audiokanalen uit (Dolby TrueHD, DTS-HD).

Kan ik deze kabel gebruiken om mijn pc op een monitor aan te sluiten?

Absoluut, het is perfect voor het aansluiten van een computer op een scherm, televisie of projector.

Is deze kabel afgeschermd?

Ja, het heeft een drievoudige afscherming om elektromagnetische interferentie te verminderen.

Ondersteunt de kabel HDR?

Ja, het ondersteunt HDR10 en Dolby Vision voor verbeterde kleuren en contrasten.

Hoe reinig ik de kabel?

Gebruik een droge, pluisvrije doek. Vermijd chemicaliën.

Wat te doen als de kabel niet werkt?

Controleer de aansluitingen, test met een ander apparaat. Als het probleem aanhoudt, vervang de kabel omdat deze niet repareerbaar is.

GEBRUIKSAANWIJZING CMP-RCT11 KONIG

GEBRUIKSAANWIJZING (p. 11)

Toongenerator en sonde

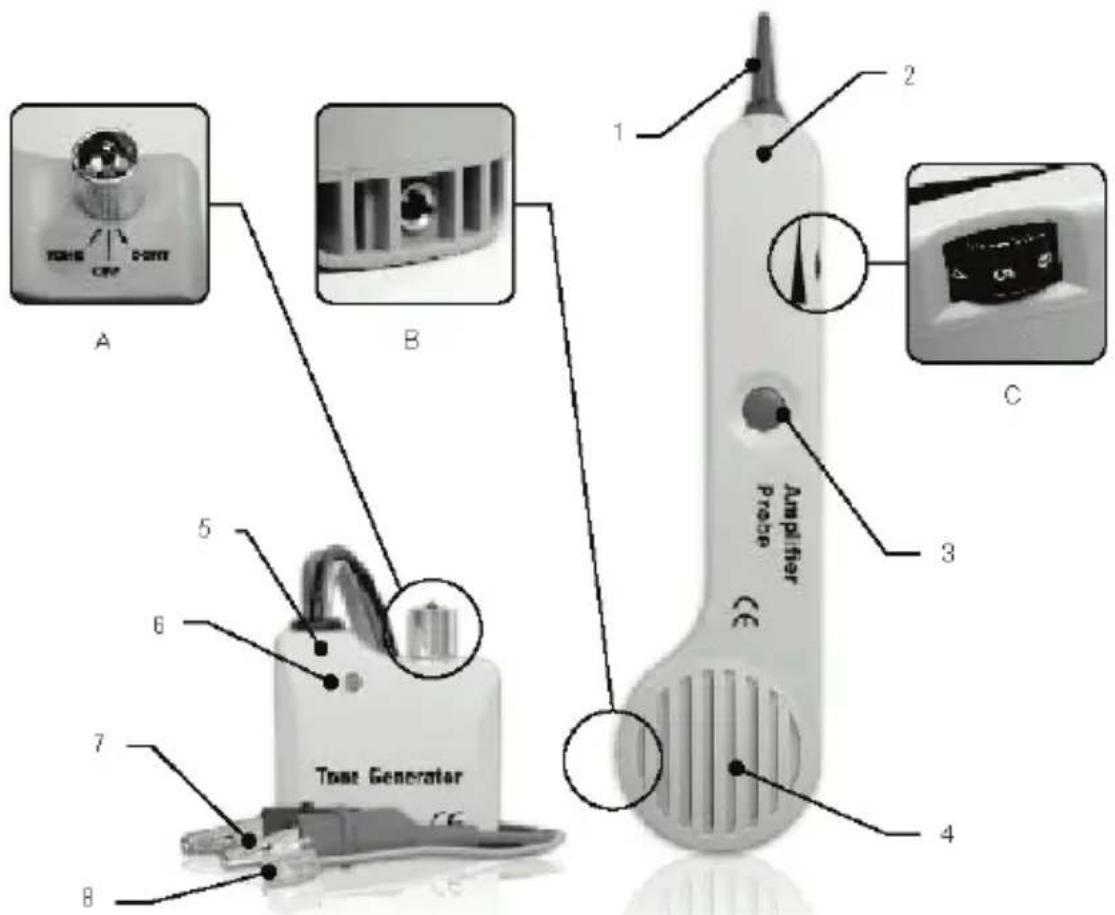

Uitleg van het apparaat:

1. Tip 5. Toongenerator A. 3-standen tuimelschakelaar
2. Versterkersonde 6. TWEEKLEURIGE LED B. Hoofdtelefoonaansluiting
3. Testknop 7. Rode en zwarte testdraden C. Volumeregelaar
4. Luidspreker 8. 4-aderig modulair snoer en stekker

Instructies:

• Algemene instructies:

1. De toongenerator aansluiten.

In afgesloten actieve kabels:

Sluit een meetdraad aan op een afgesloten draad en de andere meetdraad op een aarding of de aarding van een apparaat.

In niet-afgesloten inactieve kabels:

Sluit één meetdraad aan op een niet-afgesloten draad en de andere meetdraad op een niet-afgesloten draad.

1. Druk op de ronde aan/uit-knop van de versterkersonde. De volumeregelaar kan aan het milieu worden aangepast. Het volume kan worden verhoogd om ruis te overstijgen of worden verlaagd om storing te verminderen.

2. Raak met de tip van de versterkersonde de isolatie van elke verdachte ader aan.

3. De ontvangst van de toon zal het luidst zijn op de onderworpen draad.
4. De stekkerbus is bedoeld voor het aansluiten van een hoofdtelefoon of handset.

- Identificeren van tip en ring (schakelaar op "OFF"):

1. Sluit de rode meetdraad aan op één lijn en de zwarte meetdraad op de andere lijn.
2. De LED zal groen branden wanneer u de rode meetdraad op de RINGZIJDE van de lijn aansluit.
3. De LED zal rood branden wanneer u de rode meetdraad op de TIPZIJDE van de lijn aansluit.

- Identificeren van de lijnkwaliteit (schakelaar op "OFF"):

1. Sluit de rode meetdraad aan op de RINGZIJDE van de lijn en de zwarte meetdraad op de TIPZIJDE.
2. Let op de LED:

a. Een heldere groene LED geeft een vrije lijn aan
b. Geen brandende LED geeft een bezette lijn aan
c. Een helder knipperende gele LED geeft een bellende lijn aan

- Verifiëren lijnen (schakelaar naar "OFF" vervolgens "CONT"):

1. Kies de lijn die moet worden gecontroleerd
2. Terwijl de lijn wordt gebeld, sluit de rode meetdraad aan op de RINGZIJDE van de lijn en de zwarte meetdraad op de TIPZIJDE.
3. In de "Off"-stand zal de LED geel knipperen wanneer de meetdraden op het onderworpen paar zijn aangesloten.
4. Als u de toongenerator naar "CONT" schakelt, zal de oproep op de onderworpen lijn worden beëindigd.

- Toon verzenden(schakelaar naar "TONE"):

(Opgelet: Sluit in deze modus niet op een actief AC-circuit groter dan 24 V aan)

1. Sluit de testdraden op het paar aan, of sluit één draad op aarde aan en één draad op een willekeurige zijde van de lijn.
2. Een afwisselende of een enkele vaste toon kan met de schakelaar op de toongenerator worden gekozen.
3. Onderzoek de verdachte draden met de versterkersonde. De ontvangst van de toon zal het sterkste zijn op de onderworpen draad. In het geval van gemakkelijke toegang tot blanke geleiders, kan een telefoon of headset worden gebruikt voor het ontvangen van de toon.

- Testen van de continuïteit (schakelaar naar "CONT"):

(Waarschuwing: Sluit in deze modus niet op een actief AC- of DC-circuit aan)

1. Sluit de meetdraden aan op het onderworpen paar.
2. Gebruik de "CONT"-stand.
3. Een heldere groene LED geeft continuïteit aan. De LED zal niet branden als de weerstand van de lijn groter dan 10.000 Ω is.

- Testen van continuïteit met behulp van toon (schakelaar naar "TONE"):

(Waarschuwing: Sluit in deze modus niet op een actief AC- of DC-circuit aan)

1. Sluit de meetdraden op het onderworpen paar aan.
2. Gebruik een telefoon of headset op de andere kant en raak het draadeind(en) met de klemdraden aan.
3. Het ontvangen van de toon is een indicatie van continuïteit.

• Modulaire testen:

1. Alle bovengenoemde tests zijn via de modulaire plug alleen voor lijn 1 beschikbaar - rode en groene draden.

- Coax testen:

1. Om de niet-afgesloten coax te testen, sluit de rode draad aan op het buitenscherm en de zwarte draad op de kerndraad of de rode draad op het buitenscherm en de zwarte draad op aarde.
2. Om de afgesloten coax te testen, sluit de rode draad aan op de connectorbehuizing en de zwarte draad op de middenpen of de rode draad op de connectorbehuizing en de zwarte draad op aarde.

• Vervangen van de batterij:

1. De versterkersonde is onderhoudsvrij met uitzondering van het vervangen van de batterij. Verwijder de schroef van het batterijvak, vervang de 9 V batterij en zet het weer in elkaar.

Veiligheidsmaatregelen:

Stel het product niet bloot aan water of vocht.

SLUIT IN DEZE MODUS NIET OP EEN ACTIEF AC-CIRCUIT GROTER DAN 24 V AAN.

Onderhoud:

Reinig het product alleen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer:

Ontwerpen en specificaties kunnen zonder kennisgeving worden gewijzigd. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvalverwerkingsinstructies:

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.
